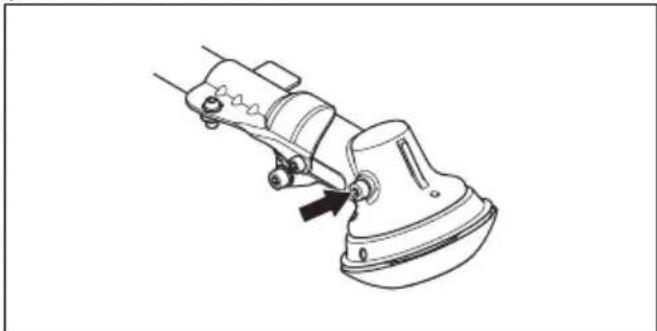

NAVODILA ZA UPORABO CS 340 MCCULLOCH

SL Navodila za uporabo 562-587

BS Korisnički priručnik 588-614

Naoštravanje rezača trave i noževa za travu

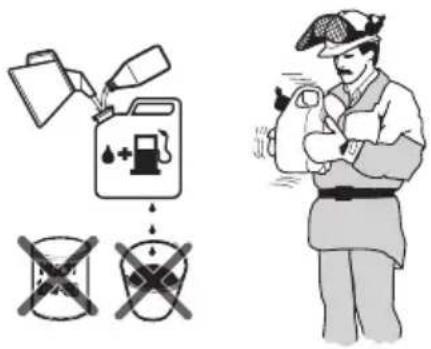

Sigurnost pri rukovanju s gorivom

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda. Uklonite neželjeno gorivo iz proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati motor ako ste po proizvodu ili tijelu prolili gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.

• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.

• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.

• Pažljivo zategnite čep spremnika goriva kako ne biste uzrokovali požar.
• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.
• U spremnik za gorivo nemojte uliti previše goriva.
• Provjerite ima li propuštanja pri pomicanju proizvoda ili posude za gorivo.
• Proizvod ili posudu za gorivo nemojte stavljati u blizinu otvorenog plamena, iskri ili lampica. U prostoru za skladištenje ne smije biti otvorenog plamena.
• Za prijenos ili skladištenje goriva koristite isključivo odobrene posude.
• Prije dugotrajnog skladištenja ispraznite spremnik za gorivo. Poštujte lokalne zakone o lokaciji zbrinjavanja goriva.
• Očistite proizvod prije dugotrajnog skladištenja.
• Prije skladištenja stroja uklonite kabel svjećice kako biste spriječili slučajno pokretanje motora.

Sigurnosne upute za održavanje

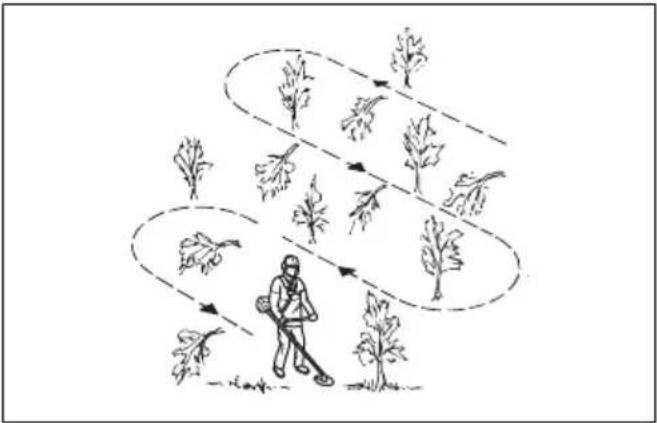

• Za skupine tankih stabala:

Tehnični podatki....584

Izjava ES o skladnosti....587

0

Uvod

Opis izdelka

Ta izdelek je motorna kosa z motorjem z notranjim zgorevanjem.

Stalno delamo na tem, da bi povečali varnost in učinkovitost med delovanjem. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Namen uporabe

Izdelek uporabljajte z listom krožne žage, nožem za travo ali kosilno glavo za rezanje različnega rastlinja.

Izdelka ne uporabljajte za druga opravila kot so obrezovanje in odstranjevanje trave ter obrezovanje vej. List krožne žage uporabljajte za žaganje vlakninastih vrst lesa. Nož za travo ali kosilno glavo uporabljajte za košnjo trave.

Opomba: Uporabo lahko urejajo državni ali lokalni predpisi. Upoštevajte veljavne predpise.

Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Glejte Tehnični podatki na strani 584.

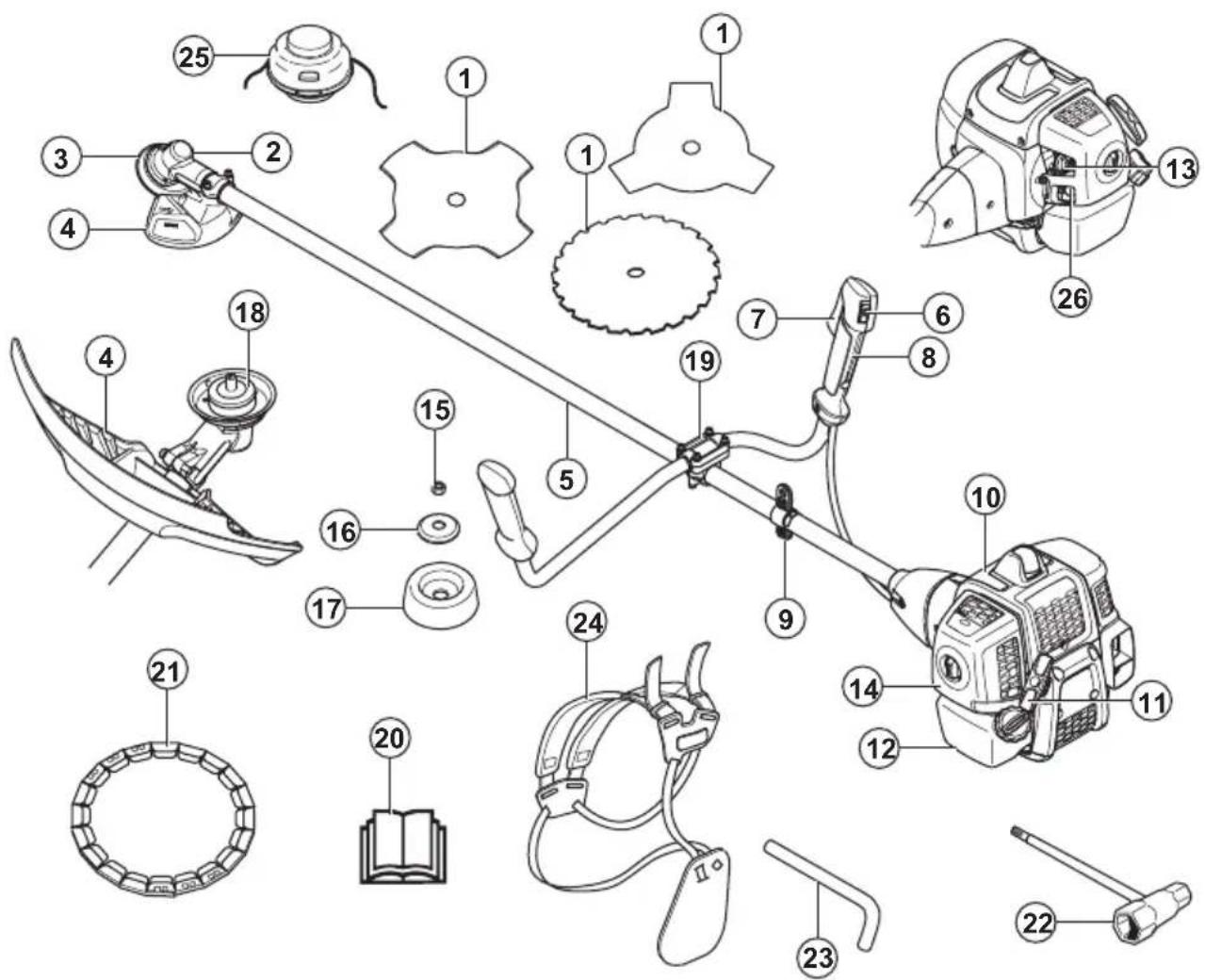

1. Rezilo (ni za vse trge)
2. Pokrovček polnilne odprtine za mast, kotni prenos
3. Kotni prenos
4. Ščitnik rezalnega priključka
5. Gred
6. Stikalo za izklop
7. Ročica plina
8. Zaklep ročice plina
9. Vzmetni obroček
10. Pokrov valja
11. Ročica zaganjalnika
12. Rezervoar za gorivo
13. Ročica čoka
14. Pokrov zračnega filtra
15. Zaklepna matica
16. Oporna prirobnica
17. Podporna skleda

18. Pogonski disk

19. Ročajna objemka

20. Navodila za uporabo
21. Transportni ščitnik (ni za vse trge)
22. Inbus ključ
23. Blokirni zatič (za izdelke brez ključa inbus)
24. Oprtnik
25. Kosilna glava
26. Membrana črpalke goriva

Simboli na izdelku

OPOZORILO! Ta izdelek je nevaren. Neprevidna in nepravilna uporaba izdelka lahko povzroči poškodbe in celo smrt uporabnika ali drugih navzočih oseb. Da preprečite poškodbe uporabnika ali drugih navzočih oseb, preberite in upoštevajte varnostna navodila v navodilih za uporabo.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Na območjih, kjer bi lahko na vas padel kakšen predmet, uporabljajte zaščitno čelado. Uporabljajte odobreno zaščito za sluh. Uporabljajte odobreno zaščito oči.

Uporabljajte odobrene zaščitne rokavice.

Uporabljajte trpežno obutev, ki ne drsi.

Izdelek lahko povzroči izmet predmetov, kar lahko vodi do poškodb.

Najvišja hitrost pogonske gredi.

Med uporabo izdelka bodite na varni razdalji 15 m (50 ft) od drugih oseb in živali.

Če se rezalna oprema dotakne predmeta, ki ga ne odreže nemudoma, obstaja tveganje za nevaren izmet materiala. Izdelek lahko odreže telesne dele. Med uporabo izdelka bodite na varni razdalji 15 m (50 ft) od drugih oseb in živali.

Uporabljajte samo prožno rezalno žico. Ne uporabljajte kovinskih rezil. To velja za dodatno opremo, ščitnik za travo.

Puščici označujeta mejna položaja ročaja.

Membrana črpalke goriva.

Dolivanje goriva.

Čok.

Emisija hrupa v okolje je skladna z Evropsko direktivo 2000/14/ES in zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnični podatki na strani 584.

Izdelek je skladen z veljavnimi direktivami ES.

yyyywwxxxx Na tipski ploščici ali laserskemu natisu je navedena serijska številka. yyyy je proizvodno leto in ww je teden izdelave.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Varnost

Varnostne definicije

Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajšajo uporabo izdelka.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Uporabnikom medicinskih vsadkov svetujemo, da se pred uporabo tega izdelka posvetujejo z zdravnikom ali proizvajalcem medicinskega vsadka, s čimer zmanjšajo nevarnost resnih ali smrtnih poškodb.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte v slabem vremenu, npr. gosti megli, močnem deževju in vetru ter hudem mrazu. Uporaba izdelka v slabem vremenu je utrujajoča in prinaša dodatna tveganja, npr. pri zaledenelih tleh in nepredvidljivi smeri podiranja.
• Vedno bodite previdni in ravnajte razumno. Če tudi po branju navodil za uporabo niste prepričani o delovni situaciji ali delovnih postopkih, se pred delom posvetujte s pooblaščeno servisno delavnico.
• Če izdelek pustite brez nadzora, odstranite pokrov svečke.

Varnostna navodila za nameščanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri sestavljanju izdelka in rezalnega priključka uporabljajte odobrene zaščitne rokavice.
• Preden sestavite izdelek odklopite pokrovček vžigalne svečke s svečke.
• Pred uporabo izdelka se prepričajte, da sta nameščena ustrezni ročaj in ščitnik rezalnega priključka.
• Poškodovan ali napačen ščitnik rezalnega priključka lahko povzroči poškodbe. Ne uporabljajte rezalnih priključkov, će pred tem niste namestili homologiranega rezalnega priključka.
• Pred zagonom izdelka pravilno pritrdite pokrov sklopke in gred.
• Pogonski disk in oporna prirobnica se morata pravilno zaskočiti v središčno odprtino rezalnega priključka. Če je rezalni priključek nepravilno nameščen, lahko povzroči poškodbe ali celo smrt.

- Na izdelek pritrdite oprtnik, ki preprečuje poškodbe uporabnika in drugih oseb.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred uporabo izdelka morate poznati in razumeti razliko med obrezovanjem vej ter odstranjevanjem in obrezovanjem trave.
• Uporabljajte osebno zaščitno opremo; glejte Osebna zaščitna oprema na strani 566.
• Dolgotrajna izpostavljenost hrupu lahko povzroči trajno izgubo sluha. Vedno nosite homologirano zaščitno opremo za sluh.
• Kadar uporabljate zaščito za sluh, bodite pozorni na svarilne znake in glasne glasove. Ko se motor zaustavi, vedno odstranite zaščito za sluh.
• Izdelka nikoli ne uporabljajte, če je spremenjen ali poškodovan.
• Da bi preprečili tveganje električnega udara, se prepričajte, da sta pokrov svečke in vžigalni kabel nepoškodovana.
• Preglejte delovno območje in se prepričajte, da v njem ni oseb, živali ali predmetov, ki bi lahko negativno vplivali na varno obratovanje izdelka.
• Preglejte delovno območje in poskrbite, da se osebe ali živali ne dotikajo rezalnega priključka ali da jih ne morejo zadeti predmeti, ki so izvrženi iz rezalnega priključka.
• Izdelka na uporabljajte v situacijah ali na območjih, kjer v primeru nesreče ne morete dobiti pomoči.
• Izdelka ne uporabljajte brez odobrenega ščitnika rezalnega priključka.
• Poskrbite, da bodo med delom osebe ali živali na varni razdalji najmanj 15 m/50 čevljev. Preden se z izdelkom obrnete, vedno poglejte nazaj. Izdelek nemudoma zaustavite, će oseba ali žival vstopi v varnostno območje 15 m/50 čevljev. Če v istem območju dela več kot ena oseba, ohranjajte varnostno razdaljo najmanj dvakratne višine drevesa in najmanj 15 m (50 ft).
• Preglejte delovno območje. Izognite se vsem nepritrjenim predmetom, na primer kamenju, razbitemu steklu, žebljem, jeklenim žicam in vrvem ki jih lahko rezalni priključek izvrže, ali pa se lahko navijejo okrog njega.
• Poskrbite, da se lahko varno gibate in da ste v varnem položaju. Preverite, ali so v okolici morebitne

ovire, kot so korenine, kamenje, veje in jarki. Bodite previdni pri delu na klančinah.

• Ne hodite predaleč. Vedno ohranjajte stabilen položaj nog in dobro ravnotežje.
• Izdelek pred zagonom postavite na ravno podlago najmanj 3 m (10 ft) od vira goriva in od območja, kjer dolivate gorivo. Poskrbite, da v bližini rezalnega priključka ni predmetov oziroma da se ga ne dotikajo.
• Če se rezalni priključek vrti pri hitrosti prostega teka, ga mora pooblaščena servisna delavnica nastaviti. Izdelka ne uporabljajte, dokler ni nastavljen oziroma dokler ni napaka odpravljena.
• Pazite na odbite predmete. Vedno uporabljajte odobreno zaščito oči in se ne približujte ščitniku rezalnega priključka. Kamenje in drugi majhni predmeti vam lahko priletijo v oči in povzročijo slepoto ali druge poškodbe.
• Izdelka nikoli ne odlagajte, će je motor vklopljen, razen će ga imate neprekinjeno pod nemotenim nadzorom.
• Ne odstranjujte odrezanega materiala in ne dovolite drugim osebam odstranjevati odrezan material, če je motor v pogonu ali se rezalna oprema vrti. Takšno ravnanje lahko povzroči resne poškodbe.
• Pred odstranjevanjem materiala, ki je navit okrog gredi noža ali ujet med ščitnikom rezalnega priključka in rezalnim priključkom, vedno zaustavite motor in se prepričajte, da se rezalni priključek ne vrti.
• Pri odstranjevanju materiala, ki se nabere okoli rezalne opreme, bodite previdni. Kotni prenos se med delovanjem močno segreje in lahko povzroči opekline.
• Izpušni plini iz motorja so vroči in lahko vsebujejo iskre. Nevarnost požara. Bodite previdni v bližini suhega in vnetljivega materiala.
• Izdelka nikoli ne uporabljajte v zaprtih prostorih ali tam, kjer ni ustreznega prezračevanja. Izpušni plini vsebujejo ogljikov monoksid, brezbarven, strupen in zelo nevaren plin.
• Zaustavite motor, preden se prestavite na novo delovno območje. Preden premaknete opremo, vedno namestite transportno zaščito.
• Pri osebah, ki imajo težave s krvnim obtokom, lahko pretirana izpostavljenost tresljajem povzroči

poškodbe ožilja ali živčevja. Če opazite simptome pretirane izpostavljenosti tresljajem, se posvetujte z zdravnikom. Ti simptomi zajemajo otrplost, izgubo občutenja, ščemenje, zbadanje, bolečino, zmanjšano moč in spremembe barve ali stanja kože. Običajno se pojavijo v prstih, na rokah ali na zapestjih. Nevarnost je večja ob delu pri nizkih temperaturah.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri uporabi izdelka vedno uporabljajte odobreno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati primerno opremo.
• Če so drevesa v delovnem območju višja od 2 m (6,5 ft), nosite čelado.

- Uporabljajte odobreno zaščito za sluh.

- Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.

- Po potrebi uporabite rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

- Uporabljajte zaščitne škornje z ojačano konico in nedrsečim podplatom.

- Uporabljajte oblačila iz trpežnih materialov. Vedno uporabljajte trpežne dolge hlače in dolge rokave. Ne uporabljajte ohlapnih oblačil, ki se lahko zataknejo za vejice ali veje. Ne nosite nakita, kratkih hlač ali sandalov. Ne hodite bosi. Lase si varno spnite nad rameni.

- Opremo za prvo pomoč hranite v bližini.

Varnostne naprave na izdelku

Za informacije o tem, kje lahko najdete varnostne naprave, glejte Ščitnik rezalnega priključka na strani 568.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami. Redno preverjajte in vzdržujte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na najbližjo McCulloch pooblaščeno servisno delavnico.

- Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

- Za servisiranje in popravila na izdelku, posebej za varnostne naprave, je potrebno posebno usposabljanje. Če varnostne naprave ne izpolnjujejo vseh pogojev, opisanih v teh navodilih za uporabo, morate za pomoč prositi pooblaščeno servisno delavnico. Jamčimo vam dostop do strokovnih popravil in servisa. Če vaš prodajalec ni pooblaščen

serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

- Rezalnega priključka ne uporabljajte brez odobrenega in pravilno nameščenega ščitnika rezalnega priključka. Glejte Tehnični podatki na strani 584.

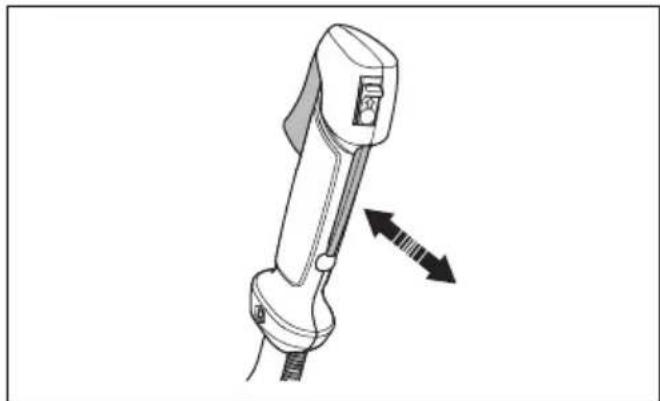

Preverjanje delovanja zaklepa ročice plina

Zapora plina je zasnovana tako, da preprečuje neželeno uporabo ročice za plin.

1. Pritisnite zaporo ročice za plin (A) in preverite, ali je ročica za plin sproščena (B). Ko sprostite ročico za plin, se ročica in zapora plina pomakneta nazaj v svoja izhodiščna položaja. Njuno gibanje uravnavata dve povratni vzmeti. Ta sistem zagotavlja, da se uravnavanje plina samodejno prestavi v prosti tek.

1. Prepričajte se, da je ročica plina zaklenjena v položaju prostega teka, ko je zapora plina sproščena.

1. Pritisnite zaklep ročice plina in ročico plina ter se prepričajte, da se po sprostitvi vrne v izhodiščni položaj.

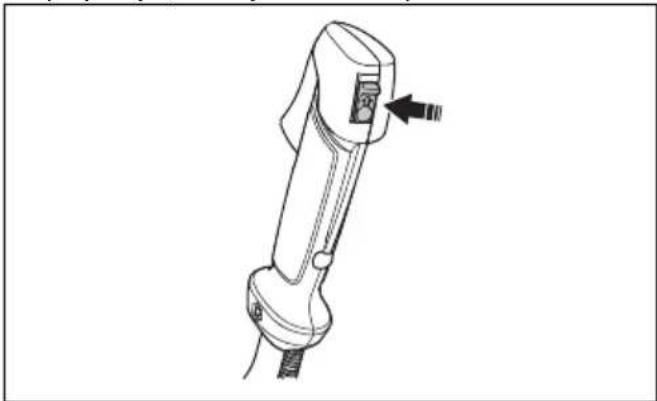

Preverjanje izklopnega stikala

1. Zaženite motor.
2. Izklopno stikalo premaknite v položaj za izklop in se prepričajte, da se je motor izklopil.

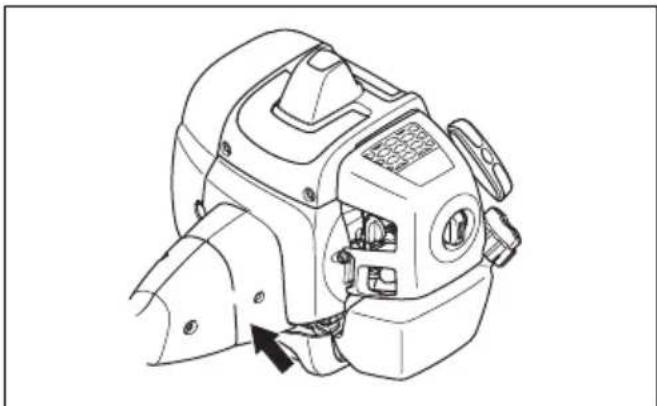

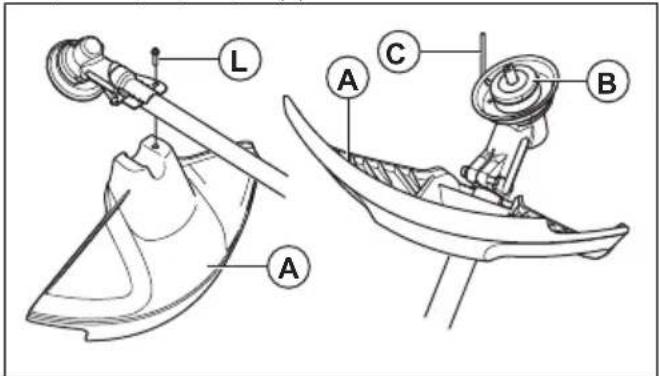

Ščitnik rezalnega priključka

Ščitnik rezalnega priključka preprečuje izmet nepritrjenih predmetov v smeri uporabnika. Preverite, ali je ščitnik rezalnega priključka poškodovan. Če je poškodovan, ga zamenjajte. Uporabljajte samo odobrene ščitnike za rezalne priključke.

Sistem za dušenje tresljajev zmanjša tresljaje v ročajih na minimum, kar olajša uporabo.

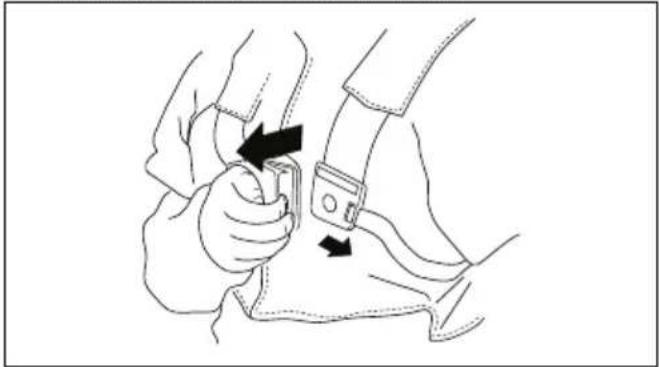

OPOZORILO: Ne uporabljajte oprtnika s pokvarjenim mehanizmom za hitro sprostitev.

Mehanizem za hitro sprostitev uporabniku omogoča, da izdelek v nujnem primeru hitro odstrani iz oprtnika.

1. lzklopite motor.
2. Prepričajte se, da ni vidnih poškodb, npr. razpok.
3. Sprostite in namestite mehanizem za hitro sprostitev, da se prepričate, da pravilno deluje.

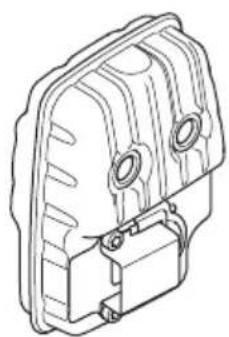

• Če je dušilnik poškodovan, motorja ne zaganjajte. Poškodovan dušilnik zviša nivo hrupa in poveča nevarnost požara. V bližini vedno imejte gasilni aparat.
• Redno pregledujte, ali ima izdelek nameščen dušilnik.
• Motorja ali dušilnika se ne dotikajte, ko je motor vklopljen. Motorja ali dušilnika se nekaj časa po zaustavitvi motorja ne dotikajte. Če se dotikate vročih površin, lahko pride do poškodb.
• Vroč dušilnik lahko povzroči požar. Bodite previdni, če izdelek uporabljate v bližini vnetljivih tekočin ali hlapov.
• Če je dušilnik poškodovan, se ne dotikajte njegovih notranjih delov. Ti deli lahko vsebujejo določene rakotvorne kemikalije.
• Če je izdelek opremljen z lovilcem isker, ga čistite v rednih intervalih.

OPOZORILO: Zaustavite motor, uporabite zaščitne rokavice in bodite previdni pri ostrih robovih rezalnega priključka.

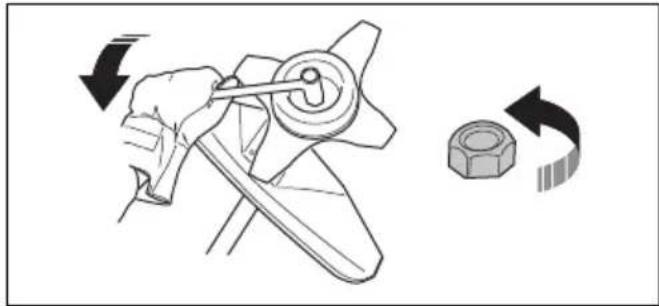

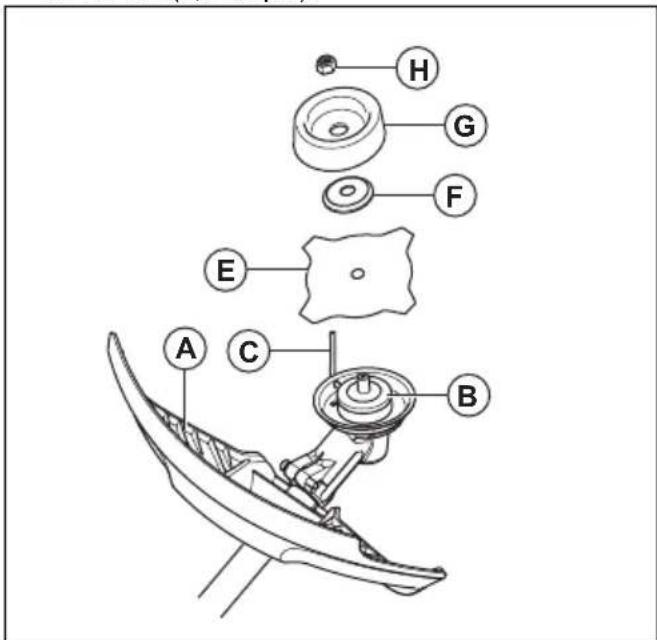

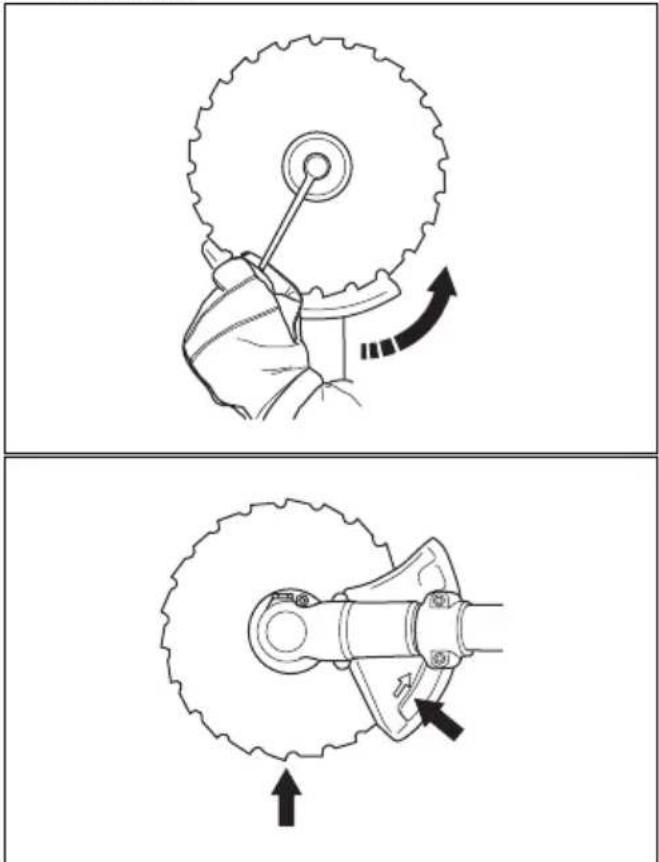

Z zaklepno matico pritrdite nekatere vrste rezalnih priključkov. Zaklepna matica ima levi navoj.

• Za namestitev zaklepno matico privijte v smeri, nasprotni vrtenju rezalnega priključka.
• Zaklepno matico odstranite tako, da jo odvijete v smeri vrtenja rezalnega priključka.
• Za odvijanje in privijanje zaklepne matice potrebujete inbus ključ z dolgim držalom. Puščica na sliki kaže na območje, kjer lahko varno uporabljate inbus ključ.

OPOZORILO: Pri odvijanju ali privijanju zaklepne matice je nevarno, da se urežete ob rezilo. To opravilo izvajajte le pri nameščenem ščitniku rezila, ki ščiti vaše roke.

Opomba: Prepričajte se, da zaklepne matice ne morete odviti ali priviti z roko. Zamenjajte matico, će upor najlonske plasti pri vrtenju ni najmanj 1,5 Nm. Zaklepno matico je treba zamenjati po približno deseti namestitvi.

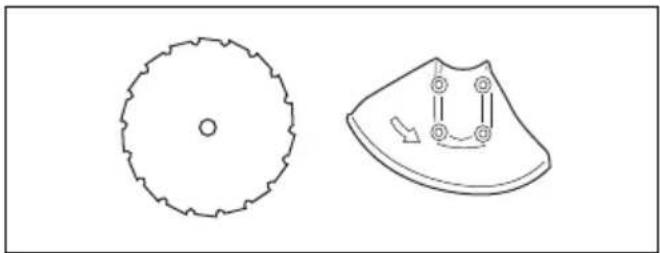

Rezalna oprema

Izbira in vzdrževanje rezalne opreme, da:

• omogočite najboljše rezanje,
• podaljšate življenjsko dobo rezalne opreme.
• Upoštevajte navodila za preverjanje, vzdrževanje in servis dušilnika.
• Vedno uporabljajte ščitnik, priporočen za rezalno opremo. Glejte poglavje Tehnični podatki.

OPOZORILO: Uporabljajte samo priporočene rezalne priključke s ščitniki! Glejte poglavje Tehnični podatki. Za preverjanje pravilnega načina navijanja rezalne nitke in pravilnega premera kosilne nitke si oglejte navodila za rezalni priključek.

OPOZORILO: Poškodovan rezalni priključek povečuje nevarnost nesreč pri delu.

OPOZORILO: Ustavite motor vsakokrat, ko morate rokovati z rezalnim priključkom. Rezalni priključek se namreč vrti tudi po tem, ko ste izpustili ročico za plin. Pred delom na rezalnem priključku se prepričajte, da se je ta popolnoma zaustavil, nato pa odklopite pokrov svečke.

Rezalna oprema

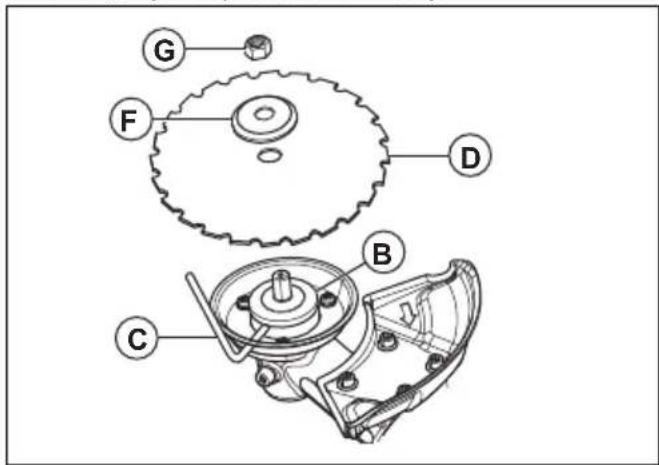

- List krožne žage uporabljajte za žaganje vlakninastih vrst lesa.

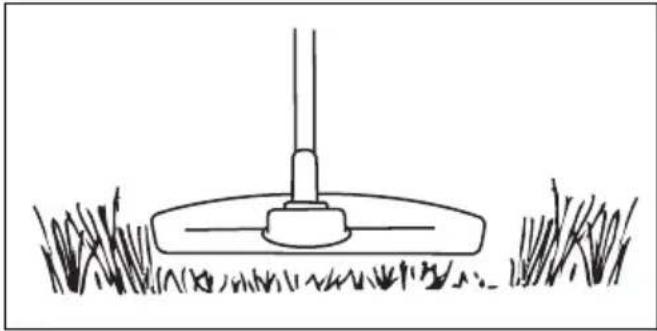

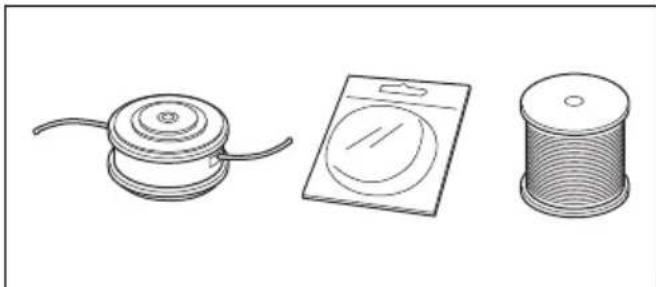

- Za rezanje trave uporabljajte kosilno glavo.

- Zaradi nepravilno nabrušenega ali poškodovanega rezila se poveča nevarnost nesreč. Zobe rezila pravilno nabrusite. Upoštevajte navodila Brušenje rezil in nožev za travo na strani 571 in uporabljajte priporočeno šablono za brušenje.

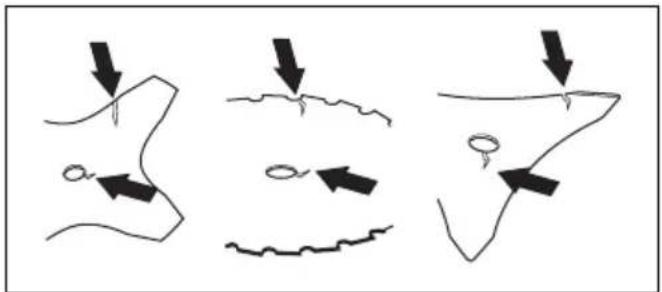

- Preverite, ali je rezalni priključek poškodovan ali razpokan. Poškodovan rezalni priključek je treba zamenjati. - Uporabljajte samo priporočene rezalne priključke s ščitniki. Glejte Tehnični podatki na strani 584.

Rezila

• Izdelek uporabljajte z odobrenim rezilom. Rezila ne uporabljajte, če niso ustrezno nameščeni vsi zahtevani deli. Namestitev mora biti pravilno izvedena in uporabljeni morajo biti ustrezni deli. Pri neustrezni namestitvi nož lahko odleti in hudo poškoduje upravljalca ali opazovalce.
• Med delom ali vzdrževanjem na nožu nosite zaščitne rokavice.
• Med uporabo izdelka z rezilom travo nosite zaščitno čelado.
• Rezilo lahko povzroči poškodbe, saj se še vedno vrti, tudi ko motor izklopite ali sprostite ročico plina. Pred izvajanjem morebitnih vzdrževalnih del se mora rezilo popolnoma zaustaviti.
• Pred začetkom del na rezalnem priključku izklopite motor. Rezalni priključek se mora popolnoma zaustaviti. Odklopite kabel z vžigalne svečke.
  • Zobe rezila pravilno nabrusite.

• Ne uporabljajte poškodovanega rezalnega priključka.
• Pri transportu ali shranjevanju izdelka na rezilo namestite transportno zaščito.

Brušenje rezil in nožev za travo

- Enakomerno nabrusite vse robove rezil in nožev, da bodo uravnoteženi. Uporabite plosko pilo z enim rezom.

Brušenje lista krožne žage

OPOZORILO: Izklopite motor. Uporabljajte zaščitne rokavice.

- Za pravilno brušenje rezila glejte navodila, ki so priložena rezilu. - Prepričajte se, da imata izdelek in rezilo pri brušenju zadostno podporo.

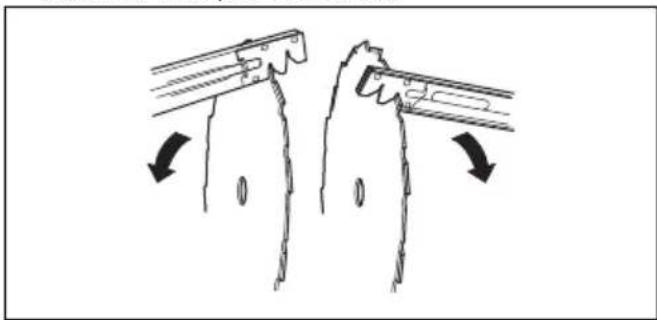

- En zob lista krožne žage nabrusite na desno stran, naslednjega pa na levo, kot je prikazano na sliki.

15°

Opomba: Če je rezilo močno obrabljeno, robove zob brusite s plosko pilo. Nato nadaljujte z brušenjem z okroglo pilo.

• Vse robove nabrusite enakomerno, da ohranite ravnovesje rezila.
- Rezilo s priporočenim orodjem za nastavitev nastavite na 1 mm (0,04 palca). Upoštevajte navodila, ki so priložena rezilu.

OPOZORILO: Kosilna nitka mora biti vedno trdno in enakomerno navita okrog koluta in tako preverite škodljive tresljaje.

• Uporabljajte samo priporočene kosilne glave in nitke.
• Uporabljajte samo priporočene rezalne priključke.

• Manjši stroji potrebujejo manjše kosilne glave in obratno.

• Pomembna je dolžina kosilne nitke. Daljša kosilna nitka zahteva večjo moč motorja kot krajša nitka z enakim premerom.

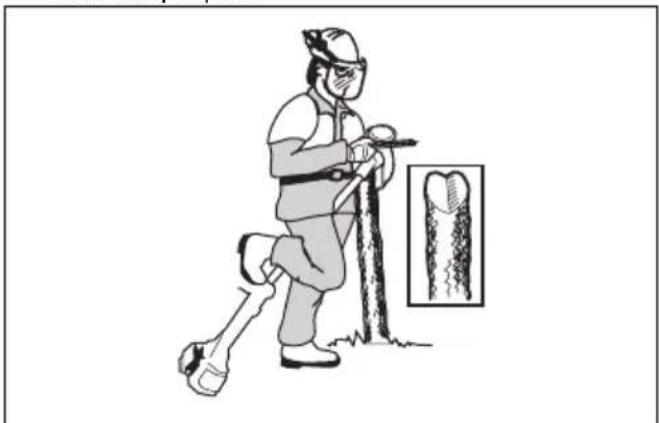

• Prepričajte se, da je rezalnik na ščitniku trimerja brezhiben. Uporablja se za rezanje rezalne nitke na pravilno dolžino.
• Če želite podaljšati življenjsko dobo kosilne nitke, jo lahko za nekaj dni namočite v vodo.

Varnost pri delu z gorivom

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši. Očistite ostanke goriva z izdelka.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če se je olje ali gorivo polilo po izdelku ali po vašem telesu, ne zaganjajte motorja.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.

• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.

• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.

• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo, da ne pride do požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.
• Prepričajte se, da med premikanjem izdelka ali posode za gorivo ne more priti do iztekanja.
• Izdelka ali posode za gorivo ne postavljajte v bližino odprtega ognja, isker ali indikatorskih lučk. Prepričajte se, da izdelek med skladiščenjem ni izpostavljen odprtemu ognju.
• Pri premikanju ali skladiščenju goriva uporabljajte samo odobrene posode.
• Pred dolgotrajnim skladiščenjem izpraznite posodo za gorivo. Pri odlaganju goriva ravnajte v skladu z lokalno zakonodajo.
• Pred dolgotrajnim skladiščenjem izdelek očistite.
• Pred skladiščenjem odstranite kabel vžigalne svečke, da preprečite nenameren zagon motorja.

Varnostna navodila za vzdrževanje

- Če ne morete prilagoditi hitrosti prostega teka, da bi se rezalni priključek ustavil, se obrnite na servisni center. Izdelka ne uporabljajte, dokler ni pravilno nastavljen in je napaka odpravljena.

Montaža

OPOZORILO: Pred sestavljanjem izdelka preberite poglavje o varnosti.

Uvod

OPOZORILO: Preden sestavite izdelek morate prebrati in razumeti poglavje o varnosti.

OPOZORILO: Preden sestavite izdelek odklopite kabel vžigalne svečke s svečke.

Namestitev ročaja

1. Ročaj namestite na konzolo za namestitev.

Namestitev nožev za travo in kosilnih glav

OPOZORILO: Uporabljajte samo odobrene ščitnike za rezila. Glejte Tehnični podatki na strani 584. Poškodovan ščitnik lahko povzroči poškodbe.

OPOZORILO: Če uporabljate izdelek z nožem za travo, najprej namestite pravilen ročaj, ščitnik rezila in oprtnik.

OPOZORILO: Če nožev ne namestite pravilno, lahko povzročijo poškodbe.

1. Dvignjeni del pogonskega diska/oporne prirobnice se mora pravilno zaskočiti v središčno odprtino nožev.

2. Namestite nože.

Namestitev ščitnika rezila, noža za travo in rezila za travo

POZOR: Uporabljajte samo odobrene ščitnike za rezila. Glejte navodila za uporabo.

POZOR: Prepričajte se, da je podaljšek ščitnika odstranjen.

1. Ščitnik rezila/rezalnega priključka (A) namestite na gred in privijte vijak (L).

1. Namestite pogonski disk (B) na pogonsko gred.

2. Obračajte pogonsko gred, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.

3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
4. Nož (E), oporno prirobnico (F) in podporno skodelico (G) postavite na pogonsko gred.
5. Namestite matico (H). Ročaj ključa držite čim bližje ščitniku rezila. Privijte matico tako, da zavrtite ključ v nasprotni smeri vrtenja. Matico privijte z momentom 35–50 Nm (3,5–5 kpm).

A C B E F G H

Opomba: Levi navoj.

Pritrditev ščitnika trimerja in kosilne glave

Opomba: Uporabiti morate ustrezen ščitnik rezalnega priključka za ustrezno kosilno glavo.

1. Namestite pravilen ščitnik rezalnega priključka/kombinirani ščitnik (A) za kosilno glavo.

2. Pravilen ščitnik rezalnega priključka/kombinirani ščitnik namestite okrog na gred in ga pritrdite z vijakom (B). Uporabite blokirni zatič ali ključ inbus (C).

1. Blokirni zatič ali ključ inbus (C) vstavite v utor na glavi vijaka in zategnite.
2. Namestite pogonski disk (D) na izhodno gred.
3. Obračajte izhodno gred, dokler se ena od odprtin v pogonskem disku ne poravna z odprtino v ohišju menjalnika.
4. Vstavite blokirni zatič ali ključ inbus (C) v odprtino, da zaklenete gred.
5. Sestavite kosilno glavo/plastične nože (H). Kosilno glavo/plastične nože obrnite v nasprotni smeri urinega kazalca.

1. Za odstranitev sledite tem navodilom v obratnem vrstnem redu.

Namestitev ščitnika rezila in lista krožne žage

POZOR: Uporabljajte samo odobrene ščitnike za rezila. Glejte razdelek Tehnični podatki na strani 584.

1. Pritrdilno ploščo (H) odstranite kot je prikazano.

2. Adapter (I) in nosilec (J) namestite z dvema vijakoma (K).

3. Ščitnik noža (A) namestite na adapter s 4 vijaki (L).

1. Namestite pogonski disk (B) na pogonsko gred.
2. Obračajte gred noža, dokler se ena od odprtin v pogonskem disku ne poravna z ustrezno odprtino v ohišju menjalnika.
3. Vstavite blokirni zatič (C) v odprtino, da zaklenete gred.
4. Rezilo (D) in oporno prirobnico (F) namestite na izhodno gred.
5. Namestite matico (G). Matico morate priviti z momentom 35–50 Nm (3,5–5 kpm). Uporabite inbus ključ v kompletu orodja. Gred ključa držite čim bližje ščitniku rezila. Da privijete matico, obrnite ključ v smeri, ki je nasprotna smeri vrtenja.

1. Pri sproščanju ali zategovanju matice lista krožne žage obstaja nevarnost poškodb, ki jih povzročijo zobje lista krožne žage. Zato morate roko vedno držati tako, da jo ščiti ščitnik lista krožne žage. Obvezno uporabljajte ključ z dovolj dolgim nastavkom. Puščica na shemi kaže na mesto, na katerem je treba uporabiti inbus ključ za rahljanje ali zategovanje.

Namestitev transportne zaščite

1. Transportno zaščito namestite na rezilo kot je prikazano na sliki.

OPOZORILO: Izdelek mora vedno biti pravilno pritrjen na oprtnik. Izdelka sicer ne boste mogli varno nadzirati, zaradi česar lahko poškodujete sebe ali druge. Ne uporabljajte pokvarjenega oprtnika. Ne uporabljajte oprtnika, ki ima okvarjen mehanizem za hitro sprostitev.

1. Namestite oprtnik.
2. Izdelek povežite s kablom.
3. Oprtnik prilagodite najboljšemu položaju za delo.
4. Nastavite stranske trakove, da se teža izdelka enakomerno razdeli na vaših ramenih.

1. Prilagodite oprtnik tako, da bo rezalni priključek vzporeden s tlemi.

Opomba: Če uporabljate nož za travo, mora biti približno 10 cm/4 in nad tlemi.

Delovanje

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Uporabite mešanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

- Za najboljše delovanje in daljšo življenjsko dobo motorja uporabljajte vnaprej pripravljeno mešanico goriva z alkilatom McCulloch. V gorivu je manj škodljivih kemikalij v primerjavi z običajnim gorivom, kar zmanjšuje količino škodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjša, zaradi česar so deli motorja čistejši.

Mešanje goriva

Bencin

- Uporabljajte kakovosten neosvinčen bencin z največ 10-% vsebnostjo etanola.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON/87 AKI. Uporaba nižjega oktanskega števila lahko povzroči klenkanje, kar povzroča poškodbe motorja.

• Za čim boljše rezultate in zmogljivost uporabite olje za dvotaktne motorje McCulloch.
• Če olje za dvotaktne motorje McCulloch ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljajte olja za vodno hlajene izvenkrmne dvotaktne motorje. Ne uporabljajte olja za štiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter	Olje za dvo-taktne motorje, liter
	2 % (50 : 1)

5 0,10
10 0,20
15 0,30
20 0,40
Ameriška galona Ameriška teko-	činska unča
1 2 12
2 1/2 6 12
5 12 78

POZOR: Pri mešanju manjših količin goriva lahko manjša odstopanja močneje vplivajo na razmerje mešanice. Natančno izmerite količino olja in tako ustvarite pravilno mešanico.

POZOR: Naenkrat ne pripravite mešanice goriva za več kot en mesec.

Polnjenje posode za gorivo

OPOZORILO: Za lastno varnost upoštevajte postopek v nadaljevanju.

1. Zaustavite motor in pustite, da se ohladi.

2. Očistite področje okrog pokrova posode za gorivo.

POZOR: Prepričajte se, da v posodi za gorivo ni preveč goriva. Gorivo ima pri višjih temperaturah večjo prostornino.

1. Zategnite pokrovček posode za gorivo.
2. Na izdelku in okoli njega očistite razlito gorivo.
3. Izdelek pred zagonom za vsaj 3 m (10 čevljev) odmaknite od mesta, kjer ste točili gorivo, in od vira goriva.

Opomba: Za mesto rezervoarja za gorivo na vašem izdelku glejte Pregled izdelka na strani 563.

Zagon in zaustavitev

Pred uporabo izdelka

• Preglejte delovno območje, da se prepričate, da ste seznanjeni z vrsto terena, naklonom tal in morebitnimi ovirami, kot so kamenje, veje in jarki.
• Opravite generalni pregled izdelka.
• Opravite varnostne preglede, vzdrževanje in servisiranje, ki so navedeni v tem priročniku.
• Prepričajte se, da so vsi pokrovi, ščitniki, ročaji in rezalna oprema pravilno nameščeni in da niso poškodovani.
• Prepričajte se, da ni razpok na dnu lista krožne žage ali zobeh noža za travo ali ob središčni odprtini rezila. Če je rezilo poškodovano, ga zamenjajte.

- Preverite, ali so na oporni prirobnici razpoke. Če je oporna prirobnica poškodovana, jo zamenjajte.

- Prepričajte se, da zaklepne matice ni mogoče odviti z roko. Če jo lahko odvijete z roko, rezalnega priključka ne zaklepa zadostno in jo morate zamenjati.

• Preverite, ali je ščitnik rezila poškodovan oziroma razpokan. Če je ščitnik rezila udarjen ali razpokan, ga zamenjajte.
• Preverite, ali sta kosilna glava in ščitnik rezalnega priključka poškodovana ali razpokana. Če sta kosilna glava in ščitnik rezalnega priključka udarjena ali razpokana, ju zamenjajte.

1. Izdelek postavite na ravno in stabilno podlago. Rezalni priključek ne sme biti na tleh.

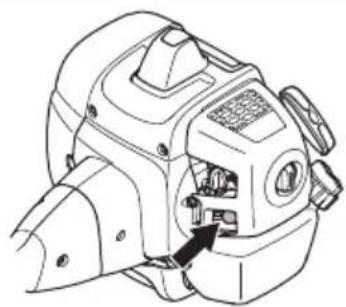

2. Membrano črpalke goriva pritiskajte toliko časa, da se napolni z gorivom. Membrane črpalke za gorivo ni treba povsem napolniti.

OPOZORILO: V primeru zagona motorja s čokom se začne rezalni priključek nemudoma vrteti.

1. Vklopno/izklopno stikalo premaknite v položaj za zagon (RUN).

1. Z levo roko pritisnite ohišje izdelka ob tla.

POZOR: Zaganjalne vrvice nikoli ne izvlecite do konca. Ko je vrvica popolnoma iztegnjena, ročice zaganjalnika ne izpustite. Izdelek se lahko tako poškoduje.

1. Ko motor zaženete, ponastavite čok.

2. Po zagonu motorja postopoma pritiskajte ročico za plin.

3. Prepričajte se, da motor deluje gladko počakajte, da se motor pred uporabo segreva 1-2 minuti.

Izklop izdelka

- Za zaustavitev motorja pritisnite izklopno stikalo.

• Sunek rezila je nenaden premik izdelka vstran, naprej ali nazaj. Do nevarnega izmeta materiala pride, kadar nož za travo trči ob predmet, ki ga ne more odrezati. Tveganje za sunek rezila se poveča na območjih s slabim pregledom nad rezanim materialom.
• Ko pride do sunka rezila, obstaja tveganje, da se izdelek ali uporabnik premakne iz svojega položaja. Premikajoči se nož lahko zadene opazovalca, zato obstaja nevarnost poškodb.
• Če je nož upognjen, razpokan, zlomljen ali poškodovan, ga zavrzite.
• Uporabljajte oster nož. Če nož ni oster, se tveganje za sunek rezila poveča.

Splošna delovna navodila

OPOZORILO: Bodite previdni, ko žagate drevo, ki je napeto. Pred ali po žaganju se lahko s sunkom vrne nazaj v svoj

normalni položaj in zadane vas ali izdelek ter tako povzroči poškodbe.

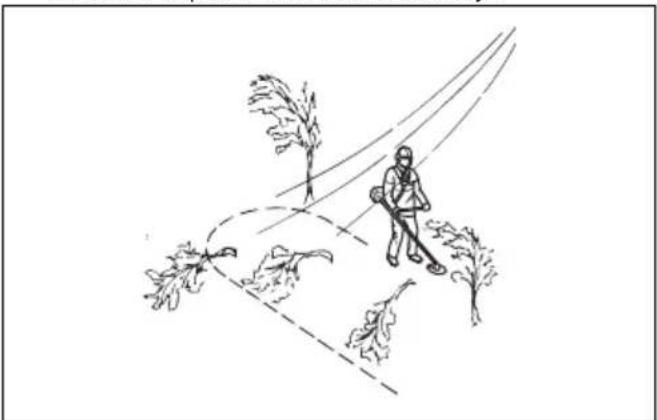

• Očistite odprt prazen prostor na enem koncu delovnega območja in z delom začnite tam.
• Premikajte se v urejenem vzorcu po celotnem delovnem območju.


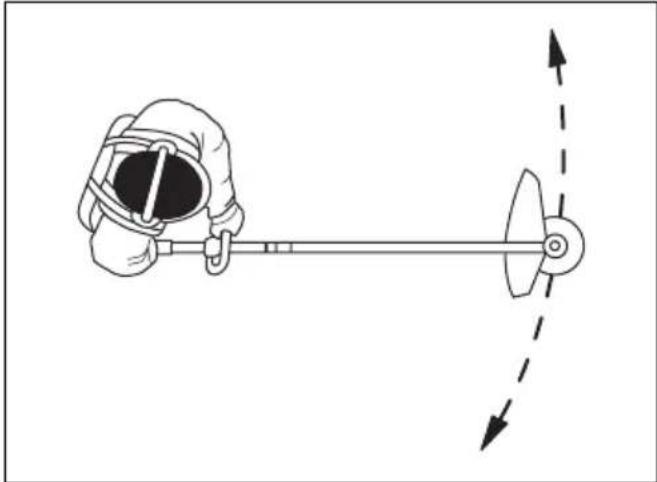

• Izdelek popolnoma premaknite v levo in desno, da z vsakim obratom očistite širino 4–5 m.
• Očistite dolžino 75 m, preden se obrnete in greste nazaj. Ob premikanju naprej s seboj premikajte tudi posodo za gorivo.
• Premikajte se v smeri, v kateri ne prečkate jarkov in ovir več, kot je to potrebno.
• Premikajte se v smeri, v kateri odrezano rastlinje zaradi vetra pada na očiščeno območje.

- Premikajte se vzdolž pobočja in ne navzgor in navzdol.

Obrezovanje vej z listom krožne žage

Podiranje drevesa na levo

Za podiranje na levo dno drevesa potisnite na desno.

1. Dodajte polni plin.

2. List krožne žage postavite ob drevo, kot je prikazano na sliki.

3. Nagnite list krožne žage in ga s silo diagonalno potisnite navzdol v desno. Hkrati potiskajte drevo s ščitnikom rezila.

1. Dodajte polni plin.
2. List krožne žage postavite ob drevo, kot je prikazano na sliki.
3. Nagnite list krožne žage in ga s silo diagonalno potisnite navzgor in v desno. Hkrati potiskajte drevo s ščitnikom rezila.

1. Dodajte polni plin.
2. List krožne žage postavite ob drevo, kot je prikazano na sliki.
3. List krožne žage potegnite naprej s hitrim gibom.

POZOR: Če se list krožne žage blokira, izdelka ne povlecite z nenadnim gibom. Takšno ravnanje lahko povzroči škodo na listu krožne žage, kotnem prenosu, gredi ali ročaju. Izpustite ročaje, držite gred z 2 rokama in previdno potegnite izdelek.

Opomba: Za podiranje majhnih dreves uporabite več pritiska pri žaganju. Za podiranje velikih dreves uporabite manj pritiska pri žaganju.

Žaganje grmičevja z listom krožne žage

Za podiranje na levo dno drevesa potisnite na desno.

• Požagajte tanka drevesa in grmičevje.
• Izdelek premikajte od ene strani na drugo.
• Odžagajte več dreves z enim gibom.

• Za skupine tankih dreves:

a) Zunanja drevesa odžagajte visoko.
b) Zunanja drevesa odžagajte na pravilno višino.
c) Žagajte od središča. Če nimate dostopa do središča, zunanja drevesa odžagajte visoko in pustite, da padejo. Tako zmanjšate nevarnost, da bi se list krožne žage zablokiral.

Odstranjevanje trave z nožem za travo

POZOR: Rezil in nožev za travo ne uporabljajte na lesu. Rezila in nože za travo uporabljajte samo za dolgo ali težko travo.

• Izdelek premikajte od ene strani na drugo.
• Pri obrezovanju začnite gib z desne proti levi. Pri ponovnem rezu izdelek premaknite proti desni.
• Obrezujte z levo stranjo noža za travo.

• Nož za travo pri obrezovanju magnite na levo, da bo trava padala v liniji. Na ta način je zbiranje trave lažje.
• Ohranjajte stabilen položaj, pri čemer imejte noge nekoliko narazen.
• Po vsakem desnem gibu se premaknite naprej in poskrbite, da je vaš položaj spet stabilen, preden ponovno nadaljujete z obrezovanjem.
• Podporno skledo rahlo pritiskajte ob tla in tako poskrbite, da nož za travo ne trči ob tla.
• Sledite tem navodilom in tako zmanjšajte nevarnost, da bi se odrezan material navil okrog noža za travo: a) Dodajte polni plin.

b) Noža za travo ne premikajte skozi odrezan material, ko izdelek premikate od leve proti desni.

- Preden zberete odrezan material, zaustavite motor in izdelek odstranite iz oprtnika. Izdelek odložite na tla.

Prirezovanje trave s kosilno glavo

Obrezovanje trave

1. Kosilno glavo držite tik nad tlemi pod kotom. Kosilne nitke ne potiskajte v travo.

1. Skrajšajte kosilno nitko za 10–12 cm/4–4,75 in.
2. Znižajte št. vrt. motorja, da ne poškodujete rastlin.
3. Ko obrezujete travo v bližini predmetov, uporabljajte 80 % plina.

1. Kosilna glava mora biti vedno nad tlemi.
2. Nagnite kosilno glavo.
3. S koncem kosilne nitke pokosite okoli predmetov v delovnem območju.

POZOR: Pokosite travo. Zaradi stika kosilne nitke s predmeti se poveča njena obraba.

1. Pri košnji in odstranjevanju rastlinja naj je število vrtljajev pri 80 %. S tem se zmanjša obraba kosilne glave in kosilne nitke.

Košenje trave

1. Pri košnji trave naj bo kosilna nitka vedno vzporedna s tlemi.

1. Kosilne glave ne potiskajte ob tla. Izdelek se lahko tako poškoduje.
2. Pri košnji izdelek premikajte iz ene strani na drugo. Uporabite najvišje število vrtljajev.

Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja.

1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
2. Dodajte polni plin.
3. Kosilno glavo premikajte od ene strani na drugo in tako pometite travo.

OPOZORILO: Očistite pokrov kosilne glave vsakič, ko nameščate novo kosilno nitko, in tako preprečite neravnovesje in vibracije pri ročajih. Preglejte tudi druge dele kosilne glave in jih po potrebi očistite.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Vzdrževanje	Dnevno	Tedensko	Mesečno
Očistite zunanjo površino. X
Preglejte, ali je oprtnik morda poškodovan. X
Preverite zaklep ročice plina in ročico plina. Glejte Preverjanje delovanja zaklepa ročice plina na strani 567.	X
Preverite, ali sta ročica in ročaj poškodovana in se prepričajte, da sta pravilno nameščena.	X
Preverite izklopno stikalo. Glejte Preverjanje izklopnega stikala na strani 568.	X
Prepričajte se, da se rezalni priključek ne vrti s hitrostjo prostega teka. X
Očistite zračni filter. Če opazite poškodbe, zamenjajte. X
Preverite, ali je ščitnik rezalnega priključka poškodovan ali razpokan. X
Prepričajte se, da je list krožne žage ali nož za travo pravilno nameščen. Prepričajte se, da je list krožne žage ali nož za travo oster in nepoškodovan.	X
Preverite, ali so na kosilni glavi poškodbe ali razpoke. Če opazite poškodbe, zamenjajte.	X
Pri rezalnih priključkih z zaklepno matico do konca zategnite zaklepno matico. X
Preverite, ali je transportna zaščita poškodovana in se prepričajte, da jo je mo-goče pravilno namestiti.	X
Privijte matice in vijake. X
Preglejte, ali iz motorja, posode ali cevi za gorivo izteka gorivo. X
Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X
Preglejte svečko. Glejte Pregled svečke na strani 584. Vžigalno svečko po potrebi zamenjajte. Prepričajte se, da je svečka opremljena z zaščito proti mot-njam.		X
Očistite zunanjo površino uplinjalnika in območje okrog njega. X
Prepričajte se, da je kotni prenos pravilno napolnjen z mastjo. Glejte Kotni pre-nos na strani 584.		X
Preverite, ali je filter goriva onesnažen ter ali ima cev goriva razpoke ali druge okvare. Po potrebi jih zamenjajte.			X
Preverite vse kable in povezave. X
Zamenjajte svečko. Prepričajte se, da je svečka opremljena z zaščito proti mot-njam.			X

Prilagajanje hitrosti prostega teka

Igli za visoko in nizko hitrost sta fiksno nastavljeni in ju ni mogoče prestavljati. Nastavljati je mogoče samo prosti tek.

1. Pred nastavljanjem prostega teka zaženite motor in se prepričajte, da je topel.

2. Vijak za nastavitev hitrosti prostega teka najprej obračajte v smeri urinega kazalca, dokler se priključki ne začnejo obračati.

1. Vijak za hitrost prostega teka obračajte v nasprotni urinega kazalca, dokler se rezalni priključek ne ustavi.
2. Hitrost prostega teka mora biti nižja od hitrosti, pri kateri se rezalni priključek začne vrteti. Hitrost prostega teka je nastavljena pravilno, ko motor deluje enakomerno v vsakem položaju.

Vzdrževanje dušilnika

Dušilnik znižuje nivo hrupa in usmerja izpušne pline stran od uporabnika.

OPOZORILO: Dušilniki s katalizatorji se med uporabo močno segrejejo in ostajajo vroči še nekaj časa po izklopu izdelka. To velja tudi, kadar teče motor v prostem teku. Če se dotaknete izdelka, lahko pride do opeklin kože. Zavedajte se nevarnosti požara.

1. Izdelek zaustavite in počakajte, da se ohladi.
2. Odstranite dušilnik.

1. Če je mrežica lovilnika isker zamašena, jo očistite, če je poškodovana, pa jo zamenjajte.

POZOR: Poškodovano mrežico lovilnika isker je treba zamenjati. Izdelka ne uporabljajte, će mrežica lovilnika isker ni nameščena ali je ta poškodovana.

POZOR: Če je mrežica lovilnika isker pogosto zamašena, je to lahko znak, da je delovanje katalizatorja poslabšano. Dušilnik naj pregleda servisni zastopnik. Zamašena mrežica lovilnika isker povzroča pregrevanje, kar povzroči poškodbe valja in bata.

Čiščenje/vzdrževanje hladilnega sistema

Ta izdelek ima hladilni sistem. Umazan ali zamašen hladilni sistem povzroča pregrevanje izdelka, zaradi česar pride do poškodb bata in valja. Preverite in s krtačko očistite hladilni sistem enkrat tedensko ali pogosteje v zahtevnih pogojih. Hladilni sistem sestavljajo hladilna rebra na valju (A) in dovod zraka (B).

Umazan zračni filter lahko povzroči okvaro uplinjalnika, težave pri zagonu, izgubo moči motorja in obrabo delov motorja. Prav tako povzroči, da motor porabi več goriva, kot je potrebno. Filter čistite na vsakih 8 ur ali pogosteje, će izdelek uporabljate v prašnem okolju.

Opomba: Po tem, ko je bil zračni filter očiščen ali zamenjan, je morda treba prilagoditi motor. Glejte Prilagajanje hitrosti prostega teka na strani 582.

Čiščenje in pregled zračnega filtra

POZOR: Če zračnih filtrov iz filca ni mogoče v celoti očistiti, jih zamenjajte. Poškodovane zračne filtre iz filca obvezno zamenjajte.

1. Očistite notranjo površino pokrova zračnega filtra. Uporabite stisnjen zrak ali krtačko.

Filter goriva

Če motorju zmanjka goriva, preverite ali sta zračna odprtina v pokrovčku rezervoarja za gorivo in filter goriva (A) čista.

Kotni prenos je v tovarni napolnjen s pravilno količino masti. Kljub temu morate pred uporabo preveriti, ali je kotni prenos z mastjo napolnjen do 3/4. Uporabite posebno mast McCulloch.

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:

a) Hitrost prostega teka mora biti pravilno nastavljena.
b) Mešanica goriva mora biti ustrezna.
c) Zračni filter mora biti čist.

- Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 584.

	B40 B Elite B40 BT Elite
Motor
Gibna prostornina valja v cm3	40,1 40,1
Premer valja, ∅ mm 40,5 40,5
Dolžina hoda valja, mm 31,1 31,1
Število vrtljajev prostega teka, vrt/min 3000 3000
Priporočeno najvišje število vrtljajev, vrt/min 12000 12000
Hitrost pogonske gredi, vrt/min 8220 8220
Najv. moč motorja, v skladu z ISO 8893, kW pri vrt/min 1,5	pri 9000 1,5 pri 9000
Vžigalni sistem
Svečka NGK CMR7H-10 NGK CMR7H-10
Razmak med elektrodama, mm 0,9–1,0 0,9–1,0
Sistem za gorivo in mazanje
Proizvajalec/vrsta uplinjalnika Ruixing H225D	Ruixing H225D
Prostornina posode za gorivo v l/cm3	1/1000	1/1000
Teža
Brez goriva, rezilnega priključka in ščitnika, kg	7,3	7,4
Emisije hrupa64
Raven zvočne moči, izmerjena v dB (A)	112	112
Raven zvočne moči, zajamčena LWA dB(A)	118	118
Nivoji hrupa65
Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, izmerjena v skladu s standardoma EN ISO 11806 in ISO 22868, dB (A), najniž./najv.:
Opremljeno s kosilno glavo (originalno)	100	100
Opremljeno z nožem za travo (originalnim)	99	99
Opremljeno z listom krožne žage (originalnim)	– 99
Ravni vibracij66
Ekvivalentne ravni vibracij (ahv,eq) pri ročajih, izmerjene v skladu z EN ISO 11806 in ISO 22867, m/s2
Opremljeno s kosilno glavo (originalno), levo/desno	3,4/4,4	3,4/4,4
Opremljeno z nožem za travo (originalnim), levo/desno 5,2/5,1	5,2/5,1
Opremljeno z listom krožne žage (originalnim), levo/desno	- 4,5/4,2

B40 B Elite, B40 BT Elite
Odobren pribor Vrsta Ščitnik rezalnega	priključka, št. izdel-	ka
Središčna odprtina v nožih/rezilih, premer 25,4 mm
Navoj pogonske gredi M12
Nož/rezilo za travo Nož za travo 255-4	1" (premer 255, 4zobje)	580 30 50-01
	Nož za travo 255-3 (premer 255, 3zobje)	580 30 50-01
List krožne žage List krožne žage 200-	22 (premer200, 22 zob)	581 33 84-01
Kosilna glava P35 580 30 50-01
Podporna skleda Fiksirana –

Izjava ES o skladnosti

Husqvarna ABSE-561 82 Huskvarna, Švedska, tel.: [phone], izjavlja, da so trimerji McCulloch B40 B Elite s serijskimi številkami od leta 2021 dalje (leto izdelave, ki mu sledi serijska številka, je jasno navedeno na tipski plošči), skladne z zahtevami DIREKTIVE SVETA:

• Direktive 2006/42/ES z dne 17. maja 2006 o strojih in
• z dne 26. februarja 2014 o elektromagnetni združljivosti 2014/30/EU
• 2000/14/ES z dne 8. maja 2000 "o emisijah hrupa v okolje". Ocena skladnosti z Dodatkom V. Za informacije o emisijah hrupa glejte poglavje Tehnični podatki.
• z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi 2011/65/EU.

Uporabljeni so naslednji standardi:

EN ISO 12100:2010, CISPR 12:2007+A1:2009, EN ISO 14982:2009, EN ISO 11806-1:2011, EN IEC 63000:2018

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden je v imenu Husqvarna AB prostovoljno opravil tipski pregled. Številke certifikatov: SEC/12/2339 - B40 B Elite, B40 BT Elite

Družba RISE SMP Svensk Maskinprovning AB je tudi preverila skladnost z Dodatkom V direktive sveta 2000/14/ES.

Huskvarna, 2020-08-25

P.M.d.u=

Pär Martinsson, Vodja razvoja (pooblaščeni zastopnik družbe Husqvarna AB in odgovorna oseba za tehnično dokumentacijo)

Sadržaj

Uvod....588

Sigurnost....591

Sastavljanje....598

Rukovanje....601

Održavanje.... 608

Tehnički podaci....611

Raščišćavanje trave nožem za travu

Održavanje lonca auspuha

Lonac auspuha smanjuje nivo buke i usmjerava ispušne gasove dalje od rukovaoca.

UPOZORENJE: Auspuh s katalizatorom se veoma zagrijava prilikom rada i ostat će vreo neko vrijeme nakon što zaustavite rad proizvoda. To se isto tako dešava i pri praznom hodu. Ukoliko dotaknete proizvod, može doći do opekotina. Mislite na opasnost od požara.

1. Zaustavite proizvod i pustite da se ohladi.
2. Uklonite auspuh.
