HASZNÁLATI ÚTMUTATÓ TMGK500 Tryton
Használati utasítások
ELEKTROMOS CSAVARHÚZÓ 29
LT
Naudojimo instrukcija
ELEKTRINIS ATSUKTUVAS ....34
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbóllummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok: Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására. Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban
történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
FIGYELEM! A szerszám biztonságos használatára Javítás: vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrízni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
FIGYELEM!
A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
FIGYELEM! ELEKTROMOS CSAVARHÚZÓ, biztonságra vonatkozó figyelmeztetések - Személyi biztonság:
a) A csavarhúzó használata során használjon hallásvédőt! A zajnak való kitettség hallásvesztést okozhat!
b) Amikor olyan munkákat végez, melynek során a csavar hozzáérhetne a rejtett elektromos kábelekhez, az elektromos szerszámot a fogantyú szigetelt felületénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.
c) Használjon megfelelő keresőeszközöket a rejtett elektromos kábelek helymegjelöléséhez, vagy kérjen tájékoztatást az önkormányzati intézményektő! A feszültség alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!
d) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy az összes rögzítő elem meg van szorítva és ellenőrizze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.
e) Tartsa erősen az elektromos szerszámot, stabil pozíciót tartva! A csavarok szorítása vagy kiengedése közben rövid ideig nagy reakciós forgatónyomaték jelenhet meg.
f) Az elektromos szerszám padra helyezése előtt várja meg míg az megáll! A használt szerszám leállhat, ami az afeletti ellenőrzés elvesztéséhez vezethet!
g) Tilos az elektromos készülék sérült tápkábellel történő használata! Ne érintse meg a sérült kábelt! Amennyiben a kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés kockázatát!
FIGYELEM! Amennyiben a le nem szerelhető tápkábel megsérül, speciális kábellel vagy kábelegyüttessel kell kicserélni, mely a gyártótól vagy szakszervíztől szerezhető be.
A CSAVAROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
Az elektromos csavarhúzó egy kézi elektromos szerszám, melyet egy monofázisú motor működtet és amely egy kapcsolóval van ellátva. A berendezés egy, a második érintésvédelmi osztályba tartozó (kettős szigetelés) gép.
Az elektromos szerszám rendeltetése a gipszkarton lapok, puha fa, műanyag, stb., felszerelésekor a csavarok gyors be- és kicsavarozása.
Tilos a szerszámot olyan munkák végzésére használni, melyek professzionális készüléket igényelnek!
A készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.
A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.
Egyes reziduális kockázati tényezők még abban az esetben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. A készülék felépítése és tervezése miatt a következő kockázatok jelenhetnek meg: megfelelő hömérsékletének b
- munkavégzés közben a forgásban lévő munkaszerszám a kezelő kezével vagy ruházatával való megérintése
- a gépfej cseréje közbeni égések (Működésben közben a gépfej nagyon felmelegszik. Az égések elkerülése érdekében a gépfej-csere közben használjon harapófogót és védőkesztyűt!)
- a csavar eldobása.
■ Kiegészítés:
• Elektromos csavarhúzó – 1 db.
• Csavarozási mélység határoló – 1 db.
• Szállító doboz – 1 db.
- Használati utasítás – 1 db.
• Garancialap – 1 db.
■ A szerszám elemei (lásd 2. oldal):
A. rajz: 1. Csavarozófej (bit)*
- Mélységhatároló nyél
- Mélységhatároló potenciométer
- Csavarozási mélységhatároló
- Övcsipesz
- Forgási iránykapcsoló
- Kapcsoló
- Kapcsolózár
- Fogantyú
- Tápkábel
B. rajz: Univerzális mágneses tokmány*
- Hatszögfejű 14 " tokmány
* Az ábrákon jelölt vagy leírt felszerelés nem része a standard berendezésnek!
MÜSZAKI ADATOK:
| Tápfeszültség | 230 V |
| Tápfrekvencia | 50 Hz |
| Teljesítmény | 500 W |
| Forgási sebesség üres járatban | 0-1600 /perc |
| Csavar/csapszeg max. átmérője | 6 mm (1⁄4") |
| Berendezés osztálya | II/☐ |
| Súly | 1,5 kg |
| Hangnyomás szint (LpA) | 86 dB(A) |
| Hangerő szint (LwA) | 97 dB(A) |
| Mérési bizonytalanság LpA, LwA | 3 dB(A) |
| EN60745-1 szabvány szerinti vibrációs szint (mérési bizonytalanság - 1,5m/s2) ütvefúrás nélküli csavarozás a1 | 2,32 m/s2 |
Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a múködés teljes ideje alatt.
Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek sa, a munkatevékenységek
sorrendjének megállapítása.
HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:
- Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!
-
Bizonyosodjon meg arról, hogy a csavarozó kapcsolója (7) kikapcsolt pozícióban van és a kapcsolózár (8) ki van engedve! Tilos a csavarozó működésben hagyni, ha a zár be van kapcsolva! A zár kikapcsolása a kapcsoló (7) újboli megnyomásával történi!
-
Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a csavarozó paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!
■ A munkaszerszámok cseréje (B.ábra):
FIGYELEM! A tisztítás és karbantartás megkezdése előtt bizonyosodjon meg arról, hogy a szerszám nincs áramforráshoz kötve!
Ahhoz, hogy a fejet (1) kicsavarozza a tokmányból, először szerelje le a csavarozási mélységhatárolót (4) annak előrehúzásával! Majd harapofogó segítségével fogja meg a végét és húzza ki a mágneses tokmányból (11)! Húzás közben mozgassuk a harapófogót, ez segíthet a fej kihúzásában! Szükség esetén kihúzhatjuk és helyettesíthetjük az univerzális tokmányat (11)!
■ A forgásiiránybeállítása (A1.ábra)
FIGYELEM! Csak akkor nyomja meg a forgási iránykapcsolót (6), ha az elektromos szerszám ki van kapcsolva!
A forgási iránykapcsoló (6) lehetővé teszi az elektromos szerszám forgási irányának megváltoztatását. Ez lehetetlen, ha a kapcsoló (7) le van nyomva!
Jobb oldal: A csavarok becsavarozásához a forgási iránykapcsolót (6) balra kell nyomni egészen végig (R pozíció)! (lásd a csavarozó hátánál)
Bal oldal: A csavarok vagy csavaranyák kioldásához vagy kicsavarozásához a forgási iránykapcsolót (6) jobbra kell nyomni egészen végig (L pozíció)! (lásd a csavarozó hátánál)

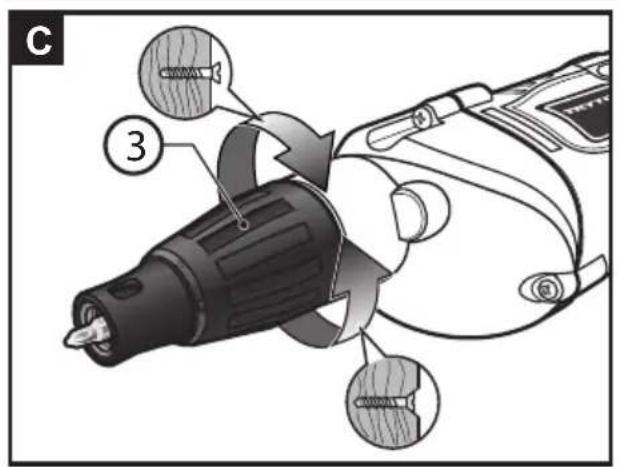

■ A csavarozási mélység beállítása (lásd a C. ábrát!)
A mélységhatároló potenciométer (3) segítségével beállíthatjuk a csavarfej csavarozási mélységét az anyagban.
A potenciométer (3) az órajárással megegyező irányba történő csavarása (lásd a csavarhúzó hátánál) növeli a csavarozási mélységet, az órajárással ellentétes irányba történő csavarása pedig (lásd a csavarhúzó hátánál) csökkenti a csavarozási mélységet.
A mélységhatároló teljes forgatása a fúrási mélységet 1,5 mm-rel változtatja meg.

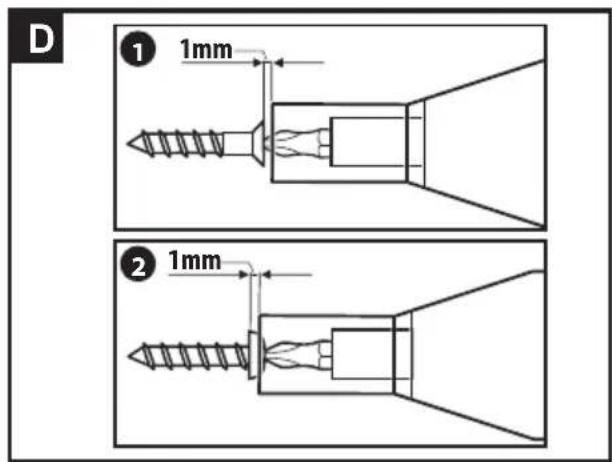

Állítsa be úgy a potenciométert (3), hogy a mélységhatároló nyél (2) vége és a csavarfej közötti távolság körülbelül 1 mm-es legyen, a D1 vagy D2 ábrák szerint.
Csavarozzon be egy próbacsavart az anyagba vagy a pótanyag elemébe! Amennyiben a mélység nem felel meg a csavarnak, végezzen egy újabb beállítást úgy, hogy a mélység beállítása megfelelő legyen!
A csavarozási mélység helyes beállítása nagyon fontos! Példákat a
sülyesztett fejű csavarok gipszkarton lemezbe történő becsavarozására az alábbi táblázatban talál:
| Túl felületes.A csavarfej kiáll a lemez felületéből ahelyett, hogy tömören zárná azt. |  |
| Helyes.A csavarfej a felszín alatt helyezkedik el, de ugyanakkor nem szúrja át a gipsz lap felületét. |  |
| Túl mély.A csavarfej átszúrja a gipsz lap felületét és lehetővé teszi a nedvesség beszivárgását. |  |
MUNKAVÉGZÉS SORÁN:
■ Be/kikapcsolás
Csatlakoztassa a csatlakozó dugót az aljzathoz!
- Az elektromosszerszám bekapcsolásához nyomja meg a kapcsolót (7) és hagyja abban a pozícióban!
- Alenyomottkapcsoló blokkolásához, nyomja meg a kapcsolózárt (8)!
- Az elektromos szerszám kikapcsolásához engedje fel a kapcsolót (7) vagy amikor a kapcsolózár (8) blokkolva van, nyomja meg röviden a kapcsolót és aztán engedje el!
■ A forgási sebesség beállítása
A kapcsoló (7) megnyomása hosszának növelésével vagy csökkentésével beállíthatjuk a forgási sebességet! A kapcsoló rövid megnyomása kis forgási sebességet eredményez. A hosszú nyomás növeli a forgási sebességet!
HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
FIGYELEM! Az elektromos szerszámot csak akkor kell csavarra helyezni, amikor ki van kapcsolva!
A nagy és hosszú csavarok kemény anyagba történő becsavarozásához ajánlatos először egy irányító nyílást végezni, mely legyen mélyebb a csavar hosszánál és kisebb átmérőjű, mint a csavar külső átmérője! Amennyiben a tipli az anyag széle közelében található, egy ilyen nyílás elkészítése csökkenti az anyagdarab nem kívánt leválásának kockázatát. Amennyiben a tipli becsavarozása során probléma merülne fel, vegye ki és szélesítse a nyílást!
Amennyiben a csavarozás továbbra is nehezen menne (ami megtörténhet a keményebb fafajok esetében), használjon kenőanyagot (pl. folyékony szappant)! Nyomja megfelelően a csavarozógépet, hogy elkerülje a befogás csavarhúzófejjel együtt történő forgását! Azokat a fejeket használja, amelyek pontosan illeszkednek a csavarhúzófejjel! A csavarhúzó fogásának sérülése a be- és kicsavarozás ellehetetlenítéséhez vezethet!
- Helyezze a csavart a csavarozófejre (1)! A szerszám univerzális mágneses tokmánya (11) automatikusan megtartja a csavart. Nyomja a csavarfejt a megmunkálandó anyagba amíg a csavarozási mélységhatároló (4) eléri a felületet!
- Kapcsolja be az elektromos szerszámot! Kezdje el az anyagba csavarozni a csavart amíg eléri a beállított mélységet! A szerszám leáll, a szerszám tokmánya megáll forogni. Ellenőrízze a csavarozási mélységet és ha szükséges, állítsa be!
- A csavarok becsavarozásáhoza forgáskapcsoló (6) segítségével állítsa be a «balra forgás» funkciót és szerelje le a mélységhatárolót (4) előrehúzva azt!
A csavarozási mélység beállítása után lehetővé válik a felszerelt mélységhatárolóval (4) történő működés.
■ Övcsipesz
A csipesz (5) segítségével az elektromos szerszámot az övéhez akaszthatja. Ennek köszönhetően mindkét keze szabaddá válik, az elektromos szerszám pedig kéznél van.
TÁROLÁS ÉS KARBANTARTÁS:
A szerszám gyakorlatilag nem igényel különleges karbantartást. A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét!
Tisztítás
FIGYELEM! Bármely tisztítási és karbantartási művelet végzése előtt bizonyosodjon meg arról, hogy a készülék árammentesítve van! A biztos és jó hatásfokú működés biztosítása érdekében az elektromos szerszámot és a szellőzőnyílásokat tisztán kell tartani!
Ajánlott a szerszámot közvetlenül a használat után megtisztítani! A külső műanyag részeket puha, nedves és gyengéd ronggyal kell tisztítani! SOHA ne használjon tisztító- vagy oldószert, ezek megrongálhatják a polírozó műanyag alkatrészeit! Vigyázzon arra, hogy ne kerüljön víz a készülék belsejébe!
Tisztítást követően várja meg, amíg a csavarhúzó teljesen megszárad!
SZÁLLÍTÁS:
A csavarhúzót hordládában kell szállítani és tárolni, amely megóvja a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyílásokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!
TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
A csavarhúzó nem működik vagy «leáll»:
- Ellenőrízze, hogy a tápkábel (10) helyesen van csatlakoztatva vagy ellenőrízze a biztosítékokat!
- Ellenőrizze és cserélje ki a szénkeféket!
FIGYELEM! A szénkefék cseréjét csak engedélyezett villanyszerelő végezheti!
- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítómühelybe!
GYÁRTÓ:
PROFIX Sp. z o.o.,
Marywilska u. 34,
03-228 Varsó, LENGYELORSZÁG
Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.
Minden javítást szakképzett személy végezhet, kizárólag eredeti
cserealkatrészt használva!
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
LT
NAUDOJIMO INSTRUKCIJA
ELEKTRINIS ATSUKTUVAS TMGK500
(LT) Asmuo igaliotas parengti techninę dokumentacija:
(CZ) Osoba oprávněna připravit technickou dokumentacji:
(HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:
(LT) bei yra pagamintas pagal normas:
(CZ) a byla(y) vyrobena(y) podle normy(em):
(HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:
EN 60745-1:2009+A11:2010 EN 60745-2-2:2010
EN 55014-1:2006+A1:2009 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013
IEC 62321-3-1:2013
Mariusz Rotuski
- LT
- FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
- FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok: Elektromos biztonság:
- FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
- Személyi biztonság:
- FIGYELEM!
- A CSAVAROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
- Tilos a szerszámot olyan munkák végzésére használni, melyek professzionális készüléket igényelnek!
- ■ Kiegészítés:
- ■ A szerszám elemei (lásd 2. oldal):
- HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:
- ■ A munkaszerszámok cseréje (B.ábra):
- ■ A forgásiiránybeállítása (A1.ábra)
- ■ A csavarozási mélység beállítása (lásd a C. ábrát!)
- MUNKAVÉGZÉS SORÁN:
- ■ Be/kikapcsolás
- ■ A forgási sebesség beállítása
- HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
- ■ Övcsipesz
- TÁROLÁS ÉS KARBANTARTÁS:
- Tisztítás
- SZÁLLÍTÁS:
- TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
- A csavarhúzó nem működik vagy «leáll»:
- GYÁRTÓ:
- KÖRNYEZETVÉDELEM:
- NAUDOJIMO INSTRUKCIJA
- ELEKTRINIS ATSUKTUVAS TMGK500
- Mariusz Rotuski
Márka : Tryton
Modell : TMGK500
Kategória : Elektromos csavarhúzó
