Terméktípus	Katódsugárcsöves (CRT) televízió
Képernyő átlója	21 hüvelyk (53 cm)
Képernyő formátum	4:3
Képernyő felbontás	640 x 480 pixel (SD szabvány)
Szabványok támogatása	PAL/SECAM
Méretek (Sz x Ma x Mé)	Körülbelül 48 x 45 x 40 cm
Súly csomagolás nélkül	Körülbelül 18 kg
Tápellátás feszültsége	220-240 V, 50/60 Hz
Teljesítményfelvétel	Körülbelül 80 W (készenléti módban kevesebb, mint 1 W)
Hangszórók száma	2 (sztereó)
Hang kimeneti teljesítmény	2 x 5 W
Csatlakozók	SCART (RGB), antenna bemenet, kompozit video/audio
Teletext funkciók	Igen, teletext támogatás
Automatikus csatornakeresés	Igen, kereséssel és tárolással
Fényerő/kontraszt állítás	Igen, képernyőmenü segítségével
Televízió tuner	Analóg tuner
Képernyő menü (OSD)	Többnyelvű, beleértve az oroszt
Ház anyaga	Műanyag
Elhelyezés	Asztali
Fejhallgató csatlakozó	Igen, 3.5 mm
Hangerő szabályozás	Analóg vagy digitális (gombok)
Karbantartás és tisztítás	Puha, száraz ruhával törölje, ne használjon súroló vagy folyékony tisztítószereket
Biztonsági óvintézkedések	Ne engedje, hogy víz kerüljön a készülékbe, ne zárja le a szellőzőnyílásokat
Pótalkatrészek és javítás	Forduljon a Sony hivatalos szervizközpontjaihoz

Gyakran ismételt kérdések - KV-21CL10K SONY

Hogyan csatlakoztassam az antennát a Sony KV-21CL10K televízióhoz?

Dugja be az antennakábelt a televízió hátulján található ANT IN csatlakozóba. Ezután kapcsolja be a televíziót, és végezze el az automatikus csatornakeresést a menüben.

Mit tegyek, ha a televízió nem kapcsol be?

Ellenőrizze a hálózati csatlakozást és a konnektor működőképességét. Ha a tápfeszültség jelzőfény nem világít, lehet, hogy kiégett a biztosíték vagy meghibásodott a tápegység. Forduljon a szervizközponthoz.

Hogyan válthatok AV és TV módok között?

Nyomja meg a SOURCE vagy INPUT gombot a távirányítón a jelforrás (AV, SCART stb.) kiválasztásához. Egyes modelleken a gomb neve 'TV/Video' lehet.

Csatlakoztatható-e játékkonzol ehhez a televízióhoz?

Igen, ha a konzol kompozit kimenettel (RCA) vagy SCART-tal rendelkezik. Csatlakoztassa a megfelelő csatlakozón keresztül. Vegye figyelembe, hogy a televízió csak szabványos felbontást (SD) támogat.

Hogyan tisztítsam meg a képernyőt a portól?

Használjon puha, száraz, szöszmentes ruhát. Ne nyomja erősen a képernyőt. Kerülje az alkohol vagy más oldószerek használatát.

Mit jelent a panelen lévő jelzés?

A zöld jelzőfény azt jelenti, hogy a televízió be van kapcsolva. A piros készenléti (standby) üzemmódot jelez. A villogó jelzőfény hibára utalhat.

Hogyan állítsam be a fényerőt és a kontrasztot?

Nyomja meg a MENU gombot a távirányítón, válassza a 'Kép' (Picture) menüpontot, majd állítsa be a fényerőt (Brightness) és a kontrasztot (Contrast) a +/- gombok segítségével.

A televíziónak van sztereó hangja?

Igen, a KV-21CL10K két hangszóróval rendelkezik, és támogatja a sztereó hangot NICAM módban (a modul régiónként eltérő lehet).

Hogyan állíthatom vissza a gyári beállításokat?

A menüben válassza a 'Beállítások' (Setup) vagy 'Rendszer' (System) lehetőséget, majd keresse a 'Visszaállítás' (Reset) vagy 'Gyári beállítások' pontot. Erősítse meg a visszaállítást.

Hol találom a televízió sorozatszámát?

A sorozatszám általában a televízió hátlapján található matricán, valamint a menü 'Információ' (Information) részében is feltüntetésre kerülhet.

HASZNÁLATI ÚTMUTATÓ KV-21CL10K SONY

Köszönjük, hogy ezt a Sony FD Trinitron tökéletesen sík képernyős színes televíziót választotta.

A televízió használata előtt figyelmesen olvassa el ezt az útmutatót, és őrizze meg, hogy később is fellapozhassa.

Az útmutatóban használt jelek:

• Fontos információ.

• Tajékoztatás egy funkcióról.
  •1,2...Követendő utasítássor.

• A távirányítón szürkén jelöltük azokat a gombokat, amelyeket az egyes utasítások végrehajtásához meg kell nyomni.

- Azutasítás eredménye.

Tartalomjegyzék

Bevezetés....3
Biztonsági előírások ....4

Áttekintés

A távirányító gombjainak áttekintése 5
A televízió gombjainak áttekintése....6

Üzembe helyezés

Az elemek behelyezése a távirányítóba 6
Az antenna és a videomagnó csatlakoztatása....6

Első üzembe helyezés

A TV bekapcsolása és a csatornák automatikus beállítása 7

A képernyőn megjelenő menürendszer

A képernyőn megjelenő menürendszer és használata....9
Kép....9
Hang 11
Időzítő 12
Csatorna beállítása 13
Beállítás 15

Teletext....16

Kiegészítő információ

Egyéb készülékek csatlakoztatása 17
Egyéb készülékek használata 17
Müszaki adatok 18
Hibaelhárítás 19

Biztonsági előírások

A készüléket kizárólag 220-240 V-os hálózati váltakozó feszültséggel üzemeltesse. Ne csatlakoztasson túl sok készüléket ugyanahhoz az aljzathoz, mert a túterhelés tűzet okozhat.	Energiatakarékossági és biztonsági okok miatt ne hagyia a készüléket készenléti üzemmódban, amikor nem használja. Hosszabb távollét esetén húzza ki a hálózati csatlakozó vezetéket a fali konnektorból.	Ne dugion semmilyen tárgyat a készülékbe, mert ezzel tűzet és áramütést okozhat. Soha semmilyen folyadékot ne öntsön a készülékre. Ha a szellőző nyilásokon keresztül valamilyen tárgy vagy folyadék kerüll a készülék belsejébe, ne használja a televíziót, a hálózati kábelt húzza ki a konnektorból. A készüléket azonnal ellenőriztesse szakemberrel!
Soha ne nyissa ki a készülék házát és ne vegye le hátsó burkolatát. A javítást bizza szakemberre.	Vihaos időjárás, villámlás idején saját biztonsága érdekében ne érintse meg se a készüléket, se a hálózati kábelt, se pedig az antennakábelt.	Az áramütés és a tűz veszélyének elkerülése érdekében óvja a TV-készüléket esőtől és nedvességtől.
A készülék szellőzőnyílásait hagyja szabadon. A megfelelő szellőzés érdekében a készülék minden oldalánál hagyjon legalább 10 cm-es szabad területet.	Ne állítsa a készüléket szélsőségesen meleg, párás vagy poros helyre, illetőleg olyan helyre, ahol rázkódásnak lehet kitéve.	A tűz veszélyének elkerülése érdekében ne használjon a készülék közelében nyílt lángot (ne égessen pl. gyertyát).
A televíziókészüléket puha, enyhén megnedvesített ruhával tisztítsa. Ne használjon súrolószivacsot, lúgos tisztítószert, súrolóport, oldószert (alkohol, benzin, antisztatikus permetet). Biztonsági okokból húzza ki a készülék hálózati vezetékét, mielőtt a tisztítást elkezdi.	A hálózati csatlakozó kihúzásánál a csatlakozódugót forgia meg, ne a vezetéket.	Ne tegyen nehéz tárgyat a hálózati vezetékre, mert megsérülhet. Javasoljuk, hogy a felesleges vezetéket csévélje fel a tévékészülék hátulján lévő tartóra.
A tévékészüléket szilárd felületre helyezze. Ne engedje, hogy a gyerekek rámásszanak. A készüléket ne állítsa az oldalára, se pedig a hátlapjára.	Szállítás előtt húzza ki a hálózati kábelt a fali csatlakozóaljzatból. Szállításkor kerülje a rázós terepet, ne szaladjon, ne erőszakolja be a készüléket sehova. Ha a készülék leesik vagy megsérül, azonnal ellenőriztesse szakemberrel.	Ne takarja le a készülék szellőzőnyílásait függönnyel, újsággal stb.

A távirányító gombjainak áttekintése

Információ megjelenítése a képernyón

Nyomja meg az összes utasítás képernyőn történő megjelenítéséhez. Nyomja meg újra ezek törléséhez.

A hang elnémítása

Nyomja meg a hang elnémításához.

A hang visszakapcsolásához nyomja meg újra.

A bemenő forrás kiválasztása

Nyomja meg egymás után többször, amíg a kívánt bemenő forrás jele megjelenik a képernyőn.

Sztereó adás, ill. hangcsatorna kiválasztása

Kétnyelvű adás esetén ismételten nyomja meg a gombot az 1 vagy 2 hangcsatorna kiválasztásához.

Csatornaválasztás

Nyomja meg a csatornák kiválasztásához.

Kétjegyű programszámok esetén 3 másodpercen belül nyomja meg a második számjegyet.

Vagy

Nyomja meg a -/-- gombot, majd az első és a második számjegyet. Ha eltéveszti az első számjegyet, üsse be a második számjegyet (0-tól 9-ig), majd elölröl kezdve hajtsa végre újra a műveletet.

Időzített bekapcsolás

Állítsa be, hogy a televízió automatikusan bekapcsoljon.

Időzített kikapcsolás

Állítsa be, hogy a televízió automatikusan kikapcsoljon. Ez a gomb nem működik ezen a készüléken.

Hangero-szabályozás

Nyomja meg a televízió hangerejének szabályozásához.

A hang üzemmód kiválasztása

Nyomja meg egymás után a hang üzemmód változtatásához.

A kép üzemmód kiválasztása

Nyomja meg egymás után többször a kívánt kép üzemmód kiválasztásához.

A televízió ideiglenes kikapcsolása

Nyomja meg a televízió ideiglenes kikapcsolásához (a készenléti üzemmód ⏻ kijelzője kigyullad). Nyomja meg újra a készenléti üzemmódból (standby) való bekapcsoláshoz.

Az energiamegtakarítás

érdekében ajánlatos a televíziót teljesen kikapcsolni, ha azt nem használja.

Amennyiben 15 perc elteltével nincsen televíziójel és semmilyen gombot nem nyomtak le, a televízió automatikusan készenléti üzemmódba (standby) kapcsol.

A TV üzemmód kiválasztása

Nyomja meg a teletext vagy a videobemenet kikapcsolásához.

Visszatérés a legutóbb

választott csatornára

Nyomja meg a legutóbb (legalább 5 másodpercig) nézett csatornára való visszatéréshez.

Csatornaválasztás

Nyomja meg az előző vagy a következő csatorna kiválasztásához.

A menürendszer megjelenítése

Nyomja meg a menü képernyőn való megjelenítéséhez. Nyomja meg újra annak eltüntetéséhez, a televízió normál képernyőjéhez való visszantéréshez.

A menü kiválasztására szolgáló gombok

Egy szinttel feljebb.
↓ Egy szinttel lejebb.
Az előző menübe vagy választásba való belépés.
A következő menübe vagy választásba való belépés.
A választás megerősítése.

A teletext kiválasztása

Nyomja meg a teletext megjelenítéséhez.

A képenyöméret kiválasztása

Nyomja meg, ha a műsort széles képernyőn, 16:9-es üzemmódban kívánja nézni. Ha ismét megnyomja, visszatér a normál, 4:3-as üzemmódhoz.

A televízió funkcióin túl minden színes gomb és zöld szimbólum használható a teletexttel történő műveletekhez is. További részletet a használati utasítás „Teletext” c. fejezetében találhat (a 16. oldalon).

A televízió gombjainak áttekintése

Az elemek behelyezése a távirányítóba

Győződjék meg arról, hogy az elemeket megfelelő polaritással helyezi be. Óvja környezetünket! A használt elemeket az erre a célra kijelölt gyüjtőhelyen helyezze el.

Az antenna és a videomagnó csatlakoztatása

A csatlakozókábel nem tartozék.

A videomagnó csatlakoztatására vonatkozó további részleteket lásd a használati utasítás „Egyéb készülékek csatlakoztatása” c. fejezetében (a 17. oldalon).

Az eurocsatlakozóval történő csatlakoztatás választható.

A TV bekapcsolása és a csatornák automatikus beállítása

A televízió első bekapcsolásakor menük jelennek meg a képernyőn, melyekkel 1) kiválaszthatja a menük nyelvét, 2) kiválaszthatja azt az országot, ahol a készüléket használni kívánja, 3) automatikusan megkeresheti és tárolhatja az összes rendelkezésre álló csatornát (televízióadót), 4) megváltoztathatja a csatornák (televízióadók) képernyőn való megjelenésének sorrendjét és 5) beállíthatja a kép dőlését. Ha a jövőben ezen beállítások bármelyikét módosítani kívánja, azt a 📊 (Beállítás menü) vagy 📞 (Csatorna beállítása menü) megfelelő pontjának kiválasztásával teheti.

1 Csatlakoztassa a televízió csatlakozóját a hálózati aljzatba (220-240 V váltakozó feszültség, 50 Hz). A televízió első bekapcsolásakor ez automatikusan kigyullad. Amennyiben ez nem így van, nyomja meg az előlap ① bekapcsolás/kikapcsolás gombját ahhoz, hogy kigyulladjon. A gomb első megnyomásakor a Language (Nyelv) menü automatikusan megjelenik a képernyőn.

2 A nyelv kiválasztásához nyomja meg a felső gombosor △ +/- gombját, majd a kiválasztott nyelv jóváhagyásához nyomja meg a ➡ gombot. Ettől kezdve minden menü a választott nyelven jelenik meg.

3 A képernyőn automatikusan megjelenik az Ország menü. Nyomja meg a ∠+/- gombot, majd nyomja meg az ➞ gombot a választás megerősítésére.

• Amennyiben a listán nem jelenik meg az az ország, ahol a televíziót használni fogja, válassza „-”-t az ország helyett.
• Annak érdekében, hogy a cirill betük helyesen jelenjenek meg a képernyőn, az országok listájából válassza Oroszországot (Russia), amennyiben a lista nem tartalmazza az Ön hazáját.

4 Győződjék meg arról, hogy az antenna az utasításoknak megfelelően csatlakoztatva van, majd az gomb megnyomásával erősítse ezt meg. A televízió automatikusan megkeresi és tárolja az összes rendelkezésre álló csatornát (televízióadót).

• Ez a müvelet eltarthat néhány percig. Legyen türelemmel és ne nyomjon meg egyetlen gombot sem a hangolás folyamata alatt, mivel ellenkező esetben a folyamat nem fejeződik be.
• Ha a televízió nem talált egyetlen csatornát (televízióadót) sem az automatikus hangolás végrehajtása után, a képernyőn megjelenik egy üzenet, mely kéri, hogy csatlakoztassa az antennát. Kérjük csatlakoztassa azt úgy, ahogyan azt a használati utasítás 6. oldala ismerteti, majd nyomja meg az -gombot. Az automatikus hangolás újból megindul.

5 Miután a televízió megkereste és tárolta az összes csatornát (televízióadót), a képernyőn automatikusan megjelenik a Programhely-átrendezés menü, hogy megváltoztathassa a csatornák képernyőn történő megjelenésének sorrendjét.

a) Ha nem kívánja a csatornák sorrendjét megváltoztatni, nyomja meg a MENU gombot.
b) Ha meg kívánja változtatni a csatornák sorrendjét:

1 A △ +/- gomb segítségével válassza ki azt a programhelyet, amelyen az áthelyezni kívánt csatorna (televízióadó) most található, majd nyomja meg a gombot.
2 A △ +/- gomb segítségével válassza ki azt az új programhelyet, ahová a kiválasztott csatornát (televízióadót) át kívánja helyezni, majd nyomja meg a gombot.
3 Ismételje meg a b)1 és b)2 lépést a további televíziócsatornák átrendezéséhez.

6 A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Szükség esetén a Képelforgatás lehetővé teszi a kép beállítását.

a) Ha nem szükséges, nyomja meg →.
b) Ha szükséges, a kép dölésének korrigálásához nyomja meg a ∠+/- gombot. Végül nyomja meg a ⊙-t gombot.

- Ha ismét meg szeretné jeleníteni ezt a menüt, akkor nyomja meg és tartsa megnyomva a felső gombosor MENU gombját kb. 5 másodpercig. - A fenti műveletekhez a távirányító MENU, és //♠ gombja is használható.

A televízió használatra kész.

A képernyőn megjelenő menürendszer és használata

Ez a televízió a képernyőn megjelenő menükkel segíti az egyes funkciók elvégzését. A menüket a távirányító következő gombjainak segítségével használhatja:

1 Nyomja meg a MENU gombot, hogy a menü első szintje megjelenjék a képernyön.

2 • A kívánt menü vagy jellemző kijelöléséhez használja a ↓ és ♠ gombot.

- A kijelölt menüpontba vagy jellemző a gomb megnyomásával léphet bele.

- Ha vissza kíván térni a legutóbbi menüponthoz vagy jellemzőhöz, nyomja meg a ← gombot.

- A kijelölt jellemző beállításainak módosításához használja a ♦/ ♦s ♦ gombot.

- A beállított értékek jóváhagyásához és tárolásához nyomja meg a gombot.

3 Nyomja meg a MENU gombot a normális televízióképhez való visszatéréshez.

Kép

A „Kép” menü a kép beállításainak módosítását teszi lehetővé.

Ehhez:

Miután kijelölte a módosítani kívánt elemet, nyomja meg a → gombot.

a ↓ és gombok

segítségével állítsa be a kívánt értéket, majd a gomb megnyomásával tárolja a beállított értéket.

Ez a menü arra is lehetőséget biztosít, hogy a kép üzemmódot az éppen nézett műsorhoz igazítsa:

Üzemmód Élő (nagy kontraszthoz és élességhez).

Mozi (finom részleteket tartalmazó képhez).

Játék (játékról bejövő képhez).

Egyéni (egyéni beállításokhoz).

Képbeállítás Kontraszt A kontraszt csökkentéséhez nyomja meg a vagy a gombot. A kontraszt fokozásához nyomja meg a vagy a gombot.

folytatódik...

Fényerő	A kép sötétítéséhez nyomja meg a ↓ vagy a ↓ gombot.A kép világosításához nyomja meg a ↓agy a ↓ gombot.
Színtelítetség	A színtelítettség csökkentéséhez nyomja meg a vagy agombot.A színtelítettség fokozásához nyomja meg a ↓agy agombot.
Színárnyalat	A zöld tónus csökkentéséhez nyomja meg a vagy agombot.A zöld tónus fokozásához nyomja meg a ↓agy agombot.
i	NTSC rendszerű színes jel esetén (pl amerikai videofelvételek esetén) a Színárnyalat értéke nem módosítható.
Képélesség	A kép lágyításához nyomja meg a vagy a gombot.A kép élesítéséhez nyomja meg a ↓agy a ↓ gombot.
Törlés	A gomb megnyomásával a képre vonatkozó értékeket visszaállíthatja a gyárilag beállított értékekre.
Intelligens kép	Be/Ki Kapcsolja be a képminőség optimalizálásához.Például gyenge jel esetén csökkenthető a zajszint.

Ha módosítja a „Képbeállítás” értékét, akkor az „Üzemmód” automatikusan „Egyéni” lesz, az új beállítások pedig „Egyéni” beállításként kerülnek tárolásra.

A „Hang” menü lehetővé teszi a hangbeállítások módosítását.

Ehhez:

a módosítáni kívánt adat kiválasztása után nyomja meg ➔ majd többször egymás után nyomja meg ➔ ♠ ♦ a ♦ y beállításhoz.

Üzemmód Dinamikus (dinamikus, tiszta hangzás, amely mind a magas, mind a mély hangokat kiemeli).Drámai (az emberi hangot és a magas hangokat kiemelo hangzás).Lágy (lágy, természetes, ellazító hangzás).Egyéni (egyenletes, lágy hangzás, amely tetszés szerint alakítható).
Hangszabályozás	Magas hangszín Nyomja meg vagy a magas frekvenciájú hangok csökkentéséhez.Nyomja meg vagy a magas frekvenciájú hangok növeléséhez.
	Mély hangszín Nyomja meg vagy az alacsony frekvenciájú hangok csökkentéséhez.Nyomja meg vagy az alacsony frekvenciájú hangok növeléséhez.
	Törlés Válassza -t a gyárilag beállított hangbeállítások vissaállításához.
Balansz Nyomja meg vagy a bal hangszóró kiemeléséhez.Nyomja meg vagy a bbb hangszóró kiemeléséhez.
Auto hangerőszab	Be/KiA csatornák hangereje a sugárzott jeltöl függetlenül változatlan marad (pl. hirdetés esetén).

			A „Időzítő” menü lehetővé teszi az időzített beállítások módosítását.
Kikapcsolás Időzítő	Az „Időzítő” menün belüli „Kikapcs. időzítő” funkció lehetővé teszi egy olyan időtartam kiválasztását, melynek elteltével a televízió automatikusan készenléti üzemmódba (standby) kapcsol.Ehhez:Miután kijelölte a funkciót, nyomja meg a ➕ombot, majd a és a ➕omb segítségével állítsa be az időtartamot (legfeljebb 1 óra 30 perc), végül pedig a ➕omb megnyomásával tárolja a beállításokat.Ha meg kívánja tekinteni a kikapcsolásig fennmaradó időt miközben a televíziót nézi, nyomja meg a ➕ombot.Egy perccel azelőtt, hogy a televízió készenléti üzemmódba kapcsolna, a képernyőn automatikusan megjelenik „A televízió hamarosan kikapcsol” üzenet.
Bekapcsolás Időzítő	Az „Időzítő” menün belüli „Bekapcs. időzítő” funkció lehetővé teszi egy olyan időtartam kiválasztását, melynek elteltével a televízió automatikusan bekapcsol a készenléti üzemmódból (standby).Ehhez:Miután kijelölte a funkciót, nyomja meg a ➕ombot, majd a és a ➕omb segítségével állítsa be az időtartamot (legfeljebb 12 óra), végül pedig a ➕omb megnyomásával tárolja a beállításokat. Ezután nyomja meg a távirányító I/Ó gombját. A beállított időtartam eltelte után a televíziókészülék automatikusan bekapcsol, a képernyőn pedig megjelenik a „Bekapcs.időzítő” üzenet.A televíziókészülék idozített bekapcsolását jelzo kijelző narancssárga fényel világít, jelezve, hogy a „Bekapcs. időzítő” funkció aktív.Az áramellátás bármilyen meghibásodása vagy megszakadása a funkciót törli.Ha a televíziókészülék időzített bekapcsolódása („Bekapcs.időzítő”) után egy órán át nem nyom meg egyetlen gombot sem, a készülék automatikusan készenléti üzemmódba kapcsol.

A „Csatorna beállítása” menü segítségével csatornákat állíthat be a televízión.

Automatikus Hangolás	A „Csatorna beállítása” menün belüli „Automatikus hangolás” funkció lehetővé teszi, hogy a televízió az összes rendelkezésre álló csatornát (televízióadót) megkeresse és elraktározza.Ehhez:Miután kijelölte a funkciót, nyomja meg a gombot, majd járjon el „A TV bekapcsolása és a csatornák automatikus beállítása” című fejezet 4. pontjában leírtak szerint (a 7. oldalon).
Programhely-átrendezés	A „Csatorna beállítása” menün belüli „Programhely-átrendezés” funkció segítségével módosíthatja, hogy a televízióban milyen sorrendben jelenjenek meg az egyes csatornák (televízióadók).Ehhez:Miután kijelölte a funkciót, nyomja meg a gombot, majd járjon el „A TV bekapcsolása és a csatornák automatikus beállítása” című fejezet 5. b) pontjában leírtak szerint (a 8. oldalon).
Programnevek	A „Csatorna beállítása” menün belüli „Programnevek” funkció lehetővé teszi, hogy egy legfeljebb öt karakterből álló névvel lásson el egy csatornát.Ehhez:1 Miután kijelölte a funkciót, nyomja meg a gombot. A és a gomb segítségével válassza ki azt a programszámot, amelyre a megnevezni kívánt csatornát hangolta, majd nyomja meg a gombot.2 Nyomja meg a gombot. Ekkor a Címke oszlop első karaktere automatikusan kijelölődik. E kijelölést a s a gomb segítségével vigye a megfelelő betűre (szóköznek válassza a „-” elemet), majd a kijelölt karaktert hagyja jóvá a gomb megnyomásával. A többi négy karaktert ugyanígy válassza ki. Végül a név tárolásához nyomja meg a gombot.

folytatódik...

Kézi Hangolás

A „Csatorna beállítása” menün belüli „Kézi hangolás” funkció lehetővé teszi:

a) A csatornák (televízióadók) egyenkénti és a kívánt sorrendben történő beállítását, valamint egy videobemenet beállítását.

Ehhez:

1 Jelölje ki a „Kézi hangolás” funkciót, majd nyomja meg a gombot. Jelölje ki a Program funkciót, majd nyomja meg a gombot. A és a gomb segítségével jelölje ki azt a programhelyet (számot), amelyre a csatornát (televízióadót) be kívánja állítani (a videomagnóhoz a „0” programhelyet válassza), majd nyomja meg a gombot.

A következő menüpont attól függően jelenik meg, hogy az „Nyelv/Ország” menüben melyik országot választotta.

2 J e l ö l j e k i a Rendszer menüpontot, majd nyomja r gombot. A és a gomb segítségével válassza ki a megfelelő (B/G vagy D/K) tévé-rendszert, azaz azt, amelynek esetén a hang is élvezhető lesz, majd nyomja meg a gombot.

3 Jelölje ki a Csatorna menüpontot, majd nyomja meg a ➤, gombot. A és a gomb segítségével jelölje ki a csatorna típusát (C földi csatorna, S kábelcsatorna). Nyomja meg a ➤ gombot. Ezután a számgombok segítségével adja meg a televízió-csatorna számát. Ha nem tudja a csatorna számát, akkor a és a gomb segítségével megkeresheti a csatornát. Amikor megtalálta a kívánt csatornát, tárolásához kétszer nyomja meg a -gombot.

Ismételje meg ezeket a lépéseket további csatornák beállításához és rögzítéséhez.

b) Általában az automatikus finomhangolás (AFT) adja a legjobb képminőséget, ha azonban a kép nem tökéletes, lehetőség van a kézi finomhangolásra is.

Ehhez:

Miközben nézi azt a csatornát (televízióadást), amelyen a finomhangolást végre kívánja hajtani, jelölje ki az AFT menüpontot, majd nyomja meg a gombot. A és a gomb segítségével állítsa be a csatornafrekvenciát -15 és +15 között. A beállított érték tárolásához nyomja meg kétszer a gombot.

c) Beállítható, hogy amikor a PROG +/- gombbal lépked a tárolt csatornák között, a nem kívánt programhelyeket (számokat) a készülék átugorja.

Ehhez:

Jelölje ki a Program menüpontot, majd a a PROG +/- gomb segítésével jelölje ki az átugrandó programszámokat. Valahányszor egy átugrandó program jelenik meg a képernyőn, jelölje ki az Ugrás funkciót és nyomja meg a ➤ gombot. Ezután a ➤ és a ♠ gomb segítségével jelölje ki az Igen választ. Végül a beállítások jóváhagyásához és tárolásához nyomja meg kétszer a gombot.

Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a „Nem”-et az „Igen” helyett.

A „Beállítás” menü lehetővé teszi a televízió különböző jellemzőinek módosítását.

Nyelv/Ország

A „Beállítás” menün belüli „Nyelv/Ország” menüpont lehetővé teszi a képernyőn megjelenő menük nyelvének kiválasztását. Lehetővé teszi azon ország kiválasztását is, ahol a televíziót használni kívánja.

Ehhez:

Miután kijelölte a menüpontot, nyomja meg a gombot, majd járjon el „A TV bekapcsolása és a csatornák automatikus beállítása” című fejezet 2. és 3. pontjában leírtak szerint (a 7. oldalon).

Képelforgatás A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Ebben az esetben ezt a „Beállítás” menün belüli „Képelforgatás” funkció segítségével korrigálhatja.

Ehhez:

Miután kijelölte a menüpontot, nyomja meg a gombot. A kép dolésének korrigáláshoz nyomja meg a és a (±s) gombot. Végül a megnyomásával tárolja a beállításokat.

RGB Pozicionálás

RGB jelforrás (pl. „Playstation2”) csatlakoztatásakor előfordulhat, hogy szükséges a vízszintes képközép beállítása. Erre a „Beállítás” menün belüli „RGB pozicionálás” funkció szolgál.

Ehhez:

Miközben nézi az RGB jelforrásból származó képet, jelölje ki az „RGB pozicionálás” menüpontot, majd nyomja meg a gombot. A és a gomb segítségével módosítsa a kép közép helyét -10 és +10 között. Végül a beállítás jóváhagyásához és tárolásához nyomja meg a gombot.

Teletext

A teletext a legtöbb televízióadó által sugárzott információs szolgáltatás. A teletext tartalomjegyzék-oldala (általában a 100. oldal) ismerteti a szolgáltatás használatát. E készüléken a teletext-szolgáltatásokat a távirányító segítségével veheti igénybe, az alább leírtak szerint.

Győződjék meg arról, hogy erős jellel rendelkező televízió-csatornát néz, ellenkező esetben a teletextben hibák adódhatnak.

Belépés a Teletext szolgáltatásba:

Miután kiválasztotta azt a csatornát (televízióadót), amely az Ön által nézni kívánt teletext szolgáltatást sugározza, nyomja meg a gombot.

Teletext-oldal kiválasztása:

A távirányító gombjainak segítségével adja meg az oldalszám három számjegyét.

• Ha eltéveszti, üssön be bármilyen három számjegyet, majd üsse be újra a helyes oldalszámot.
• Ha az oldalszámláló nem áll le, az azt jelenti, hogy a kért oldal nem áll rendelkezésre. Ebben az esetben üssön be egy másik oldalszámot.

A Teletext-szolgáltatás tartalomjegyzékének megtekintése:

Nyomja meg a ≡i gombot.

Az előző vagy a következő oldal kiválasztása:

Nyomja meg a 📄letve a 📋 gombot.

A teletext-szöveg ráhelyezése a tévéképre:

A teletext-szöveg nézése közben nyomja meg a gombot. Ha ki kíván lépni a Teletext üzemmódból, ismét nyomja meg ezt a gombot.

Egy oldal kimerevítése:

Egyes teletext-oldalak automatikusan váltakozó aloldalakkal rendelkeznek. Egy aloldal kimerevítéséhez nyomja meg a gombot. A kimerevítés megszüntetéséhez ismét nyomja meg ezt a gombot.

Rejtett információ (pl. fejtörő megoldásának) láthatóvá tétele:

Nyomja meg a gombot. Az információ elrejtéséhez ismét nyomja meg ezt a gombot.

A teletext-szöveg felnagyítása:

Nyomja meg a gombot. Az gomb megnyomására a teletext-szöveg rendre a következőképp jelenik meg: Felnagyított betükkel a képernyő felső fele → Felnagyított betükkel a képernyő alsó fele → A teljes képernyő normal méretben.

Teletext-oldal keresése tévénézés közben:

1 Adja meg a kívánt teletext-oldal számát, majd nyomja meg a gombot.
2 Amikor megjelenik az oldalszám, a szöveg megtekintéséhez nyomja meg a gombot.

A Teletext szolgáltatásból való kilépés:

Nyomja meg a gombot.

Fastext

A Fastext szolgáltatás lehetővé teszi, hogy egyetlen gomb lenyomásával hozzáférjen a teletext oldalaihoz.

A teletext szolgáltatáson belül, amennyiben Fastext jeleket sugároznak, a képernyő alsó részén megjelenik egy színkód menü, amely lehetővé teszi, hogy közvetlenül hozzáférjen egy oldalhoz. Ehhez nyomja meg a távirányító megfelelő színű gombját (piros, zöld, sárga vagy kék).

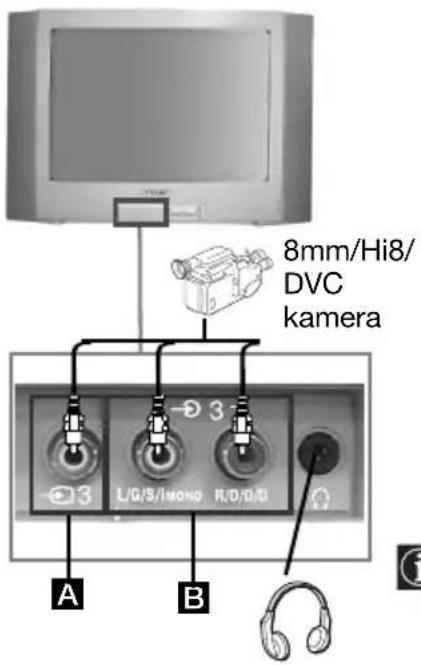

Egyéb készülékek csatlakoztatása

A televíziókészülékhez számos más készülék is csatlakoztatható az alábbiak szerint (a csatlakozókábelek nem tartozékok).

Fülhallgató csatlakoztatásakor a televízió hangszórói automatikusan kikapcsolnak.

* A „PlayStation 2” a Sony Computer Entertainment, Inc. terméke.

* A „PlayStation” a Sony Computer Entertainment, Inc. Védjegye.

Videomagnó csatlakoztatása:

A videomagnó csatlakoztatását az „Az antenna és a videomagnó csatlakoztatása” című fejezet ismerteti. Javasoljuk, hogy a videomagnót eurocsatlakozóval csatlakoztassa a tévékészülékhez. Ha nem rendelkezik eurocsatlakozó-kábellel, akkor a „Kézi hangolás” menüben a videomagnó tesztjelét állítsa a „0”-s tévécsatornára (lásd a 14. oldal a) bekezdését). A videomagnó kimenetére vontakózó adatokat a videomagnó használati útmutatója ismerteti. Ha „PlayStation 2” készüléket kíván csatlakoztatni a televízióhoz, akkor tanulmányozza át a „PlayStation 2” készülék használati útmutatóját.

Egyéb készülékek használata

1 A készüléket csatlakoztassa a televízió megfelelő aljzatához a fentiekben leírtak szerint.
2 Kapcsolja be a csatlakoztatott készüléket.
3 A csatlakoztatott készülékről származó kép megtekintéséhez addig nyomogassa a gombot, amíg a képernyőn meg nem jelenik a bemeneti jelforrásnak megfelelő szimbólum.

Szimbólum Bemeneti jelek

• Eurocsatlakozón C keresztüli Audió/videó bemeneti jel.

- Eurocsatlakozón C keresztüli RGB bemeneti jel. Ez a szimbólum csak abban az esetben jelenik meg. Ha RGB jelforrás csatlakozik az RGB bemenetre.

- Eurocsatlakozón D keresztüli Audió/videó bemeneti jel.

- Az D eurocsatlakozón keresztüli S video bemeneti jel.

- Videó bemeneti jel az A RCA csatlakozón keresztül és audió bemeneti jel a B csatlakozón keresztül.

4 Ha vissza kíván térni a szokásos tévéképhez, nyomja meg a távirányító ☐ gombját.

Műszaki adatok

MINÖSÉGTANÚSÍTÁS

A2/1984. (III. 10) BkM-IpM együttes rendelet értelmében - mint forgalmazá - tanúsitjuk, hogy a SONY (KV-21CL10K) tipusú szines televizó megfelel az alábbi műszaki értékeknek. Érintésvédelmi osztály: II.

Sugárzási rendszer:

A kiválasztott országtól függően:

B/G/H, D/K

Színrendszer:

PAL, SECAM

NTSC 3.58, 4.43 (csak videobemenet)

Fogható csatornák:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Képcső:

FD Trinitron tökéletesen sík

Hátsó aljzatok:

↔1/21pólusú eurocsatlakozó

(CENELEC szabvány), beleértve audió/vidó bemenet, RGB bemenet, TV audió/videó kimenet.

2/21pólusú eurocsatlakozó

(CENELEC szabvány), beleértve audió/vidó bemenet, S video bemenet, képernyö audió/videó kimenet.

Elülsö aljzatok:

3 videó bemenet – RCA csatlakozó

- 3 audió bemenet – RCA csatlakozó

fülhallgató-aljzat

Hangfrekvenciás kimenőteljesítmény:

2 x 10 W (zenei teljesítmény)

2 x 5 W (RMS)

Teljesítményfelvétel:

66 W

Teljesítményfelvétel készenléti üzemmódban (standby):

< 1 W

Méretek (szél. x mag. x mély.)

kb. 630 x 460 x 492 mm

Tömeg:

kb. 25 kg

Mellékelt tartozékok:

1 db távirányító RM-W100 modell

2 db IEC szabvány szerinti elem

Egyéb jellemzők:

•Teletext, Fastext, TOPtext

- Időzített kikapcsolás

•Időzített bekapcsolás

•A tévérendszer automatikus felmérése

A design és a műszaki jellemzők előzetes bejelentés nélkül változhatnak.

Környezetbarát papír – Klórmentes

Hibaelhárítás

Az alábbiakban ismertetünk néhány egyszerű megoldást arra az esetre, ha valamilyen p- vagy hangprobléma fordulna elő.

Probléma Megoldás

Nincs kép (a képernyő sötét) és nincs hang.	Ellenőrizze az antennacsatlakozást.Csatlakoztassa a készüléket a fali aljzathoz és nyomja meg a 1 gombot az előlapon.Ha a televízió ☐ jelzője világít, nyomja meg a távirányító I/☐ gombját.A televíziókészülék elején található 1 gomb megnyomásával kapcsolja ki a készüléket kb. 5 másodpercre, majd ismét kapcsolja be.
Gyenge a kép vagy nincs kép (a képernyő sötét), de jó a hang.	A menürendszerben válassza ki a „Képbeállítás”-t és válassza a „Törlés”-t a gyárilag beállított értékek visszanyeréséhez (a 9. oldalon).
A televízió hátlapján lévő eurocsatlakozóhoz csatlakoztatott készüléket nincs képe vagy nincs információs menüje.	Győződjék meg arról, hogy a csatlakoztatott készüléket bekapcsolta, majd nyomja meg többször a távirányító gombját, amíg a helyes bemeneti szimbólum meg nem jelenik a képernyőn (a 17. oldalon).
A kép jó minőségű, de nincs hang.	Nyomja meg a távirányító △ + gombját.Győződjék meg arról, hogy a fülhallgatót kikapcsolta.
A kép jó, a hang torz.	A menürendszer „Csatorna beállítása” pontjában válassza a „Kézi hangolás” lehetőséget, majd a „Rendszer” menüben válassza ki a megfelelő tévé-rendszert, azaz azt, amelynek esetén a hang is élvezhető lesz (a 14. oldalon).
A színes műsorok nem láthatók színesben.	A menürendszerben válassza ki a „Képbeállítás”-t, és válassza a „Törlés”-t a gyárilag beállított értékek visszanyeréséhez (a 9. oldalon).
Programváltáskor vagy a teletext kiválasztásakor a kép eltorzul.	Kapcsolja ki a készülék hátlapján lévő 21 pólusú eurocsatlakozóhoz csatlakoztatott készüléket.
A teletext szövegben helytelen karakterek jelennek meg.	Ha a menürendszer használja, lépjen be a „Beállítás” menü „Nyelv/Ország” almenüjébe, és válassza azt az országot, ahol a készüléket működteti. A cirill ábécét használó nyelveknél válassza Oroszországot, ha a lista nem tartalmazza azt az országot, ahol Ön a készüléket használja (a 15. oldalon).
Ferde a kép.	A menürendszerben a „Beállítás” menün belül válassza a „Képelforgatás” funkciót, és állítsa be a képdőlést (a 15. oldalon).

folytatódik...

Probléma Megoldás

A tévéadás képe zajos.	A menürendszerben a „Kézi hangolás” menün belül válassza az „AFT” funkciót, és állítsa be a hangolást a jobb képvétel érdekében (a 14. oldalon).A menürendszerben a „Kép” menüben válassza a „Intelligens kép” funkciót, majd a képzaj csökkentése érdekében válassza a „Be” értéket (a 9. oldalon).
A távirányító nem működik.	Cserélje ki az elemeket.
A készenléti üzemmód (standby) ⏻kijelzője pirosan villog.	Forduljon a legközelebbi Sony márkaszervizhez.

Meghibásodás esetén a televíziót szakemberrel vizsgáltassa meg. Soha ne nyissa ki a készülék házát.

Wprowadzenie
