KORISNIČKI PRIRUČNIK BD3055IFVN Profilo

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

4.9 Zamjena posude za vrata 51

4.9.1 Uklananje posude za vrata 51
4.9.2 Postavljanje posude za vrata 51

4.10 Zamjena prilagodljive posude za vrata 52

4.10.1 Uklanjanje prerligodljive posude za vrata 52
4.10.2 Postavljanje preragodljive posude za vrata 52

4.11 Zamjena spremnika za zamrznute namirnice 53

4.11.1 Uklanjanje spremnika za zamrznute namirnice 53
4.11.2 Postavljanje spremnika za zamrznule namirnice 53

4.12 Zamiena spremnika 54

4.12.1 Uklanjanje spremnika 54
4.12.2 Postavljanespremnika 54

4.14 Zamjena LED usmjerenog svjetla 56

4.14.1 Uklanjanje LED usmjerenog svjetla 56
4.14.2 Postavljanje LED usmjerenog svjetla 56

4.15 Zamjena LED gomjeg svjella 57

4.15.1 Uklanjanje LED svjetla 57
4.15.2 Postavljanje gornjeg LED svjetla 58

4.16 Zamjena LED svjetlosne sipke 59

4.16.1 Uklanjanje LED svjetlosne sipke 59
4.16.2 Postavljanje LED svjetlosne sipke 60

4.17 Zamjena LED usmjerenog svjetla 61

4.17.1 Uklanjanje LED usmjerenog svjetla 61
4.17.2 Postavljanje LED usmjerenog svjetla 62

4.18 Zamjena LED modula za napajanje 63

4.18.1 Uklanjanje LED modula za napajanje 63
4.18.2 Ugradnja LED modula za napajanje 65

O ovom dokumentu

1.1 Važne informacije

1.1.1 Syrha

Ove upute za popravak sluze kao podrka korisnicima prilikom samostalnog popravljana uredaja u skladu s primjenjvom Direktivom o ekoloskom dizajnu (od ozulka 2021.). One sadrze informacije o zamjeni odreedenih rezervinh dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja,OCRATE SE naosj sluzbi za korisnike. Mi snosimo odgovor-nost za ostecenja samu ulcuju pridrzavanja uputa za popravak.

1.2 Objasnjene oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne rijeci. Signalna rijec ukazuje na ozbiljnost opasnosti.

Tablica 1: Stupnjevi opasnosti

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑rezultirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑rezultirati oštećenjem imovine.

1.2.2 Oznake opasnosti

Oznake opasnosti simbolicka su reprezentacija s oznakom vrste opasnosti. U ovom Dokumentu koriste se sljedece oznake opasnosti:

Sijedeci primjerPokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbegavanje opasnosti.

1.2.4 Opé oznake

U ovom dokumentu koriste se sljedec opoe oznake:

Opasnost od strujnog udara zbog dijelova koji provode struju!

Pogreske izazvane popravcima elektrichn sastavnih dijelova mogu dovesti do strujng udara!
- Isklučite uredaj iz struje na rajmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionaln propisima.

Opasnost od ozljeda zbog ostrih rubova!

• Nosite zašitne rukavice.

Opasnost od prignječenja tijekom izvodnenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju tešikh iPokretnih sastavnih dijelova

• Nosite zašitnu obucu.
  Osiguraje teške sastavne dijelove od pada.
  Nemojte umetati dijelove tjela uPokretne sastavn deijelove.

4.1 Zamjena brte vrata

Zahtjev:
Vrata su otvorena.

4.1.1 Uklanjanje brte vrata

1. Otpustite brtvv rata iz utora u desnom i lijevom kutu.

1. Izvucite brtvr vrata iz utora.

1. Provjerite imai iostecenja na utoru za brtu.

1. Ako je utor za brtu ostecen. -Obratite se sluzbi za korisnike.
2. Blago odustapanje brte vrata normalno je i ne utjece na funkciu. Pre- porucije se izravnati brvu vrata prije umetanja u uredaj.

Zagrijte brtvu vrata susilom za kosu ili vrucomvodom i ručno je oblikujte.

1. Gurnite kutove brte na vrh i dno utora.

Popravak

1. Utisnite cijelu brtvu korak po korak u ulor.

Brtva vrata je postavljena.

2021-09-30_9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 41 od 769

Popravak

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijac s utorom Noz 10 mm x 1.6 mm x 200 mm

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena gornjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

• Osiguraje sastavne dijelove od pada.

POZOR!

Opasnost od padanja dijelova zbog otpustenih vijaka!

Ostecenje drugih dijelova ureda jili objekta kijenta, npr. pada.

• Osigurajte sastavn dejelove od pada.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slucaju nepravlinog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektriche dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionaliim propisima.

OPASNOST

Opasnost od strujnog udara zbog dljelova koji provode struju! Smrt od strujnog udara

Iskjučite urežaj iz elektríchnog napajania rajmanje 60 sekundi prije izvodenaja popravaka.

Zahtiev:

Ure'daj je iskligen iz napajanja.
Unutarnja oprema uredaja je uklonjena.

4.4.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. UklonitePoklopac gornjeg zgloba(1).

1. UklonitePoklopakutijeza kabele (2).
2. Odvojite elektrichi priključak (3)
3. Odvijte vijak prikljucka za uzemljenje (4).
4. Uklonite zašitu kabela (5).
5. Odvijte vijk (6)

Postavite obratnim redoslijedom.

Popravak

4.5 Zamjena srednejg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Uredajieiskljuceniznapajanja.
Unutarnja oprema ureda je uklonjena.
Gornji zglobevrata je uklonjen.

4.5.1 Uklanjanje srednjeg zgloba vrata

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena police za boce

Zahtjev:
Vrata su otvorena.

4.8.1 Uklanjanje police za boce

Izvucite policu za boce.

Polica za boce je uklonjena.

4.8.2 Postavljanje police za boce

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena posude za vrata

Zahtjev:
Vrata su otvorena.

• Podignite posudu za vrata prema gore.

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena prerlagodljive posude za vrata

Zahtjev:
Vrata su otvorena.

4.10.1 Uklanjanje prerligodljive posude za vrata

• Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne opustizi drzača.

Prilagodljiva posuda za vrata je uklonjena.

4.10.2 Postavljanje preragodljive posude za vrata

Postavite obratnim redosijedom.

Popravak

4.11 Zamjena spremnika za zamrznute namirnice

Zahtjev:
Vrata su otvorena.

4.11.1 Uklanjanje spremnika za zamrznute namirnice

Postavite obratnim redosijedom.

Popravak

4.12 Zamjena spremnika

Zahtjev:
Vrata su otvorena.

4.12.1 Uklanjanje spremnika

1. Izvadite donji sprenik hladnjaka (1). 2. Izvadite gornji sprenik hladnjaka (2).

Spremnicuuklonjeni.

Postavite obratnim redosijedom.

Popravak

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Ta svjetla smije popravljati samo obsojte iz sluzbe za korisnke ili ovlasteni techničar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nationalin propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1sklucite ureadaj iz elektriogn napajanja najmanje 60 sekundi prije izvodenija popravaka.

OPREZ

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

1. S pomocu specjalnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite elektriche prikljucke LED usmjerenog svjetla.
   LED usmjereno svjello je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

Postavite abratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Zahtjev:

4.15.2 Postavljanje gornjeg LED svjetla

Postavite obratnim redosijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna casa 050 mm [00342224]

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

A svjetla smije popravljati samo osoblje iz sluzbe za korisnike ili ovlasteni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.

Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionlnim propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1. Iskličite uredaj iz elektrícnog napajania majnje 60 sekundji prije izvodenja popravaka.

OPREZ

Ostri rubovi!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Ure'daje isklju'e n iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne sipke

1. Postavite usisnu casicu na gornju trecinu LED svjetlosne sipke.

Popravak

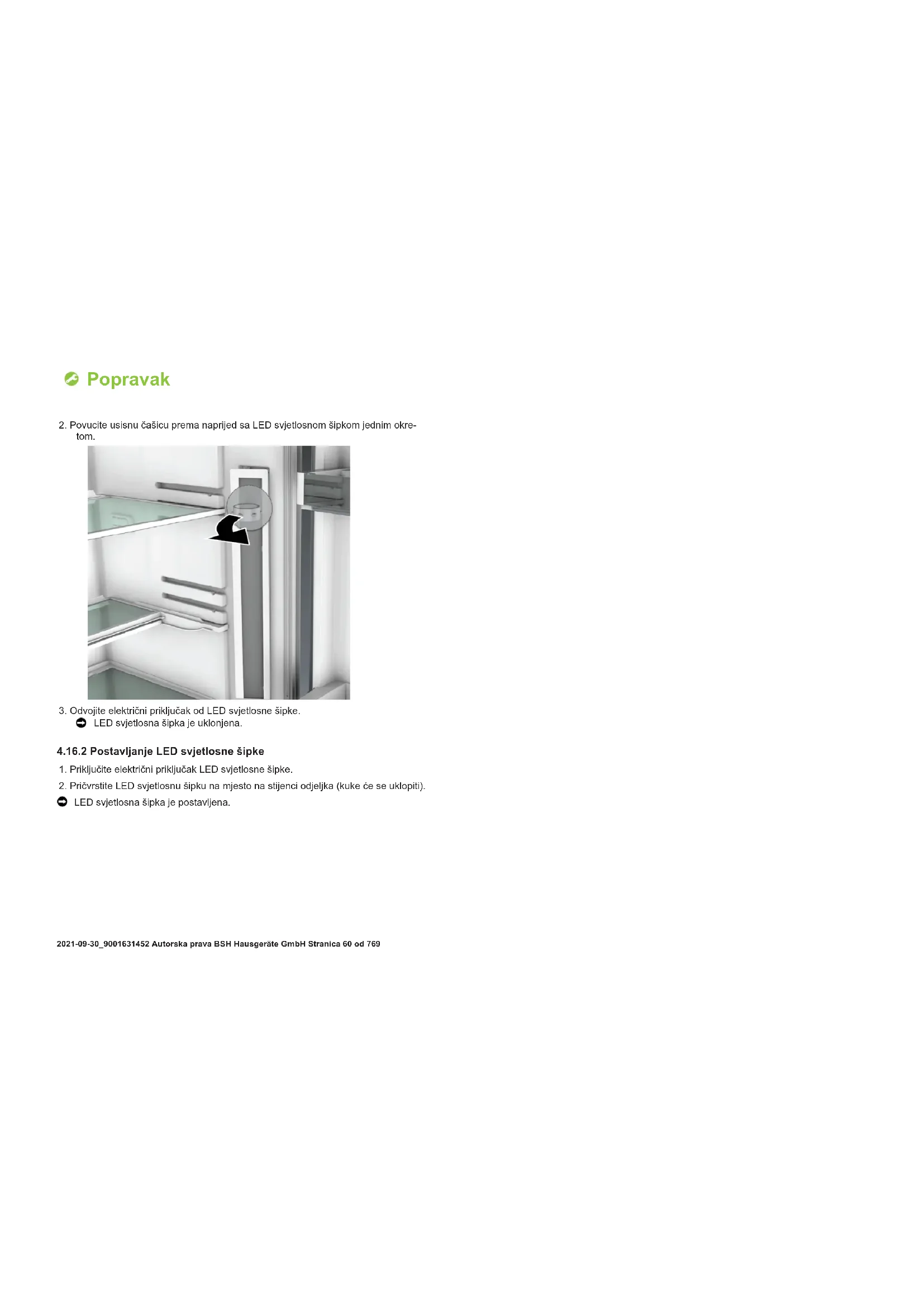

1. Povucite usisnu casicu prema naprijed sa LED svjetlosnom sipkom jegnim okre-tom.

1. Odvojite elektrichi prikljucak od LED svjetlosne sipke. LED svjetlosna sipka je ukonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite elektricki priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke ce se uklopi).
   LED svjetlosna sipka je postavljena

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specjalni alat [00342180]
Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imsvjetlo LED koje ne zahtijeva odrzavanje.
Ta svjetla smije popravljati samo obsoljbe iz sluzbe za korisnike ili ovlašeni techničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doči do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
- Nakon popravka provedite sigurnosi test u skladu s VDE 0701 il nacionali propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
Isključite uredaj iz elektrícnog napajanja najmanje 60 sekundji prijee izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. OtpustitePoklopacLEDusmjerenogsvjetla

1. PovucilePoklopacLEDusmjerenogsvjella prema unutra i istodobno ga gurnite prema naprijed.

Popravak

1. Odvjite modul LED usmjerenog svjela.

1. Odvojite elektrichi priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

Postavite obratnim redoslijedom.

Popravak

4.18 Zamjena LED modula za napajanje

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865] Odvijaš utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Spremnik Min. kapacitet 200 ml

Vrijedi za izvedbe uredaja s kamerom u hladnjaku (CIF).

Elektronicke module smju popravljati samo sluzba za korosnike i ovlaste-ni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slucaju nepravlinog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smr od strujnog udara Iskljucite ureadiz elektricnog napajanja majmanje 60 sekund izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine
Nosite zaistne rukavice.

Zahtjev:

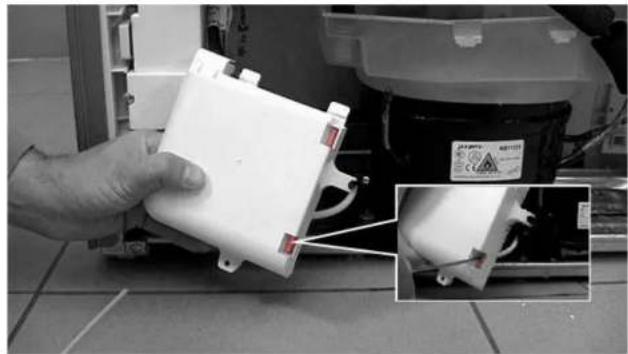

3. Otpustite dvijekuke.

Otpušta se plokpac kutje za kondenzator za pamktranje kompressora i LED modul za napajanje.

4. Otpustite cetiri kuke.

Otpu sta se LED modul za napajanje.

5. Odvjite elektriche prikljuce LED modula za napajanje (1) i (2).

Uklanja se LED modul za napajanje.

Popravak

4.18.2 Ugrdnja LED modula za napajanje

Postavite abratnim redoslijedom.
