NAVODILA ZA UPORABO BD3055IFVN Profilo

Opasnost za sigurnost/rad uredajal

Koristite samo originale rezervne dijelove.
Opasnost od ostecenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!
Nemojte dodirivati module,ukljuucujuci prikljucke i rute vodiča.

Alatipomagala

Oznaka Pojeedinosti Slike
Zašiltna navlaka [00342013]	60 cm x 50 cm	###
Odvijač s utorom Nož	2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]	①
Specijalni alat [00342180]
Usisna Čašica [00342224]	Ø50 mm
Nastavak Torx TX20 [00340865]	6,3 mm (1/4")
Odvijač s utorom Nož	10 mm x 1,6 mm x 200 mm	①

2021-09-30 9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 38 od 769

Popravak

Uredajieiskljuocinnapajanja.
Unutarnja oprema ureda ja je uklonjena.

4.3.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. Pritisnite poklopac gomjeg zgloba s obje strane (1).

1. IzvaditePoklopac gornjeg zgloba (2).
2. OkrenitePoklopaczgloba(3).
3. UklonitePoklopac gornjeg zgloba(4).
4. Odvijte dva vija (5).
5. Uklonite gornji zglob (6)

Gomji je zglob ukonjen.

4.3.2 Postavljanje gornjeg zgloba vrata

Postavite aberrnim redoslijedom.

Popravak

4.4 Zamjena gornjeg zgloba vrata (vrata sazaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

UPOZORENJE

Teski, veliki uredaill!
Ozljede leda i kraljeznice
Uklanjanje vrata uredaja smiju obavljati samo obuceni strucnjaci.
Za pomicanje uredaja potrebne su dvije osobe.
Koristite samo prikladan alati opremu.

OPREZ

Ostri rubovil

Porezoline

Nosite zaistitne rukavice.

UPOZORENJE

Isklizavanje nagnutih uredaja!

Puknuca kostju / ozljede od prignjecenja

Osiguraje uredaje od isklizavanja.

OPREZ

Opasnost od padanja dijelova zbog otpustenih vijaka!

Gomji je zglob ukonjen.

4.4.2 Postavljanje gornjeg zgloba vrata

4.6.1 Uklanjanje donjej zgloba vrata

1. Uklonite vrata odjeljka zamrzivača (1).
2. Odvijte vijk (2).
3. Izvadite donji zglob (3).
4. Uklonite donji zglob (4).

Donji je zglob vrata ukonjen.

4.6.2 Postavljanje donjeg zgloba vrata

Postavite abratnim redosijedom.

Popravak

4.7 Zamjena police

Zahtjev:
Vrata su otvorena.

4.7.1 Uklanjanje police

Izvucite policu.

4.9.1 Uklananje posude za vrata

Uredaj ye iskljucen iz napajanja. Dostupna je straznja strana uredaja.

4.18.1 Uklanjanje LED modula za napajanje

1.

POZORI!

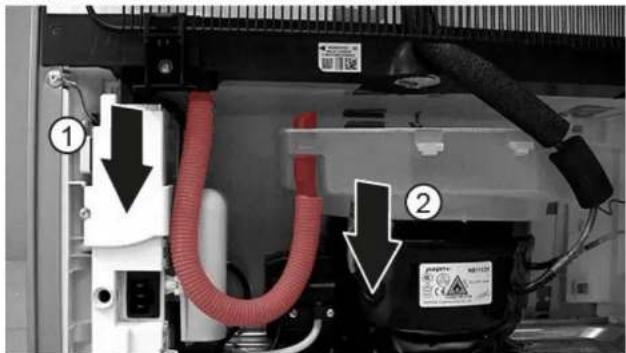

Opasnost odostecenja! Istjecanje vode nastale odmrzavanjem na elektroniku i prklijuce kompressora moze davesti do ostecenia elektronike uredaia.

Tijekom uklanjanja odvodnog crijeva osiguraje da se voda nestala odmrzavanjem nece prosut na elektronike komponente.

1. Odvojite odvodno crijevo od ispusa vode (1). 2. Uliyte vod nastilo odzmravanjem u spreznik
2. Odvjote odvodno crijve od posude za isparavanje vode (2).

Popravak

2. Odvijte vijk.

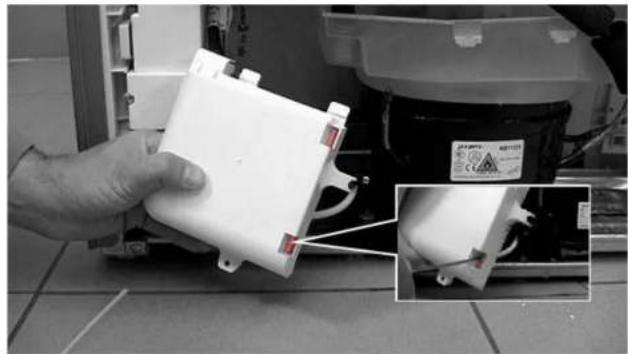

- Otpuša se kutija za kondenzator zaPokretanje kompressora i LED modul za napapijanie.

Spodni zavés dvifrek je vyjmuty.

4.7.1 Demontaz polki 529
4.7.2 Montaz polki 529

4.7.1 Demontaz polki

Wyciagnac poIke.

Póka jest wyjeta.

4.7.2 Montaz polki

1.2.1 Urovne nebezpečenstva

Nasveti za popravilo - Hladilno-zamrozovalna kombinacija

V zvezi tem dokumentom 643

1.1 Pomembne informacije 643

1.1.1 Namen 643
1.2 Razlaga simbolov 643
1.2.1 Stopne nevarnosti 643
1.2.2 Simboli za nevamost 643
1.2.3 Struktura opozoril 644
1.2.4 Splošni symboli 644

Varnost. 645

2.1 Splośna varnośtna navodila 645

2.1.1 Vsi gospodinski aparati.. 645

Orodja in pripomocki 646

Popravilo 647

4.1 Zamenjava tesnila vrat 647

4.1.1 Odstranjevanje tesnila vrat 647
4.1.2 Namestitev tesnila vrat 647

4.2 Zamenjava rocaja vrat 650

4.2.1 Odstranjevanje rocaja vrat.. 650
4.2.2 Namestitev rocaja vrat 650

4.3 Zamenjava zgornjega tečaja vrat 651

4.3.1 Odstranjevanje zgornjega tecaja vrat 651
4.3.2 Namestitev zgornjega tecaja vrat 652

4.4Zamenjava zgornjega tecaja vrat (vrata s prikazovalnikom) 653

4.4.1 Odstranjevanje zgornjega tečaja vrat 653
4.4.2 Namestitev zgornjega tecaja vrat 654

4.5 Zamenjava srednjega tecaja vrat 655

4.5.1 Odstranjevanje srednega tecaja vrat 655
4.5.2 Namestitev srednega tecaja vrat 655

4.6Zamenjavaspodnjega tecaja vrat 656

4.6.1 Odstranjevanje spodnjega tecaja vrat 656
4.6.2 Namestitev spodnjega tecaja vrat 656

4.7 Zamenjava police 657

4.7.1 Odstranjevanje police 657
4.7.2 Namestitev police 657

4.8 Zamenjava nosilca za steklenice 658

4.8.1 Odstranjevanje nosilca za steklenice 658
4.8.2 Namestitev nosilca za steklenice 658

4.9 Zamenjava vratnegapredala 659

4.9.1 Odstranjevanje vratnega predala 659
4.9.2 Namestitev vratnega predala 659

4.10 Zamenjava nastavljivega vratnega predala 660

4.10.1 Odstranjevanje nastavljivega vratnega predala 660
4.10.2 Namestitev nastavljivega vratnega predala 660

4.11.1 Odstranjevanie predala za zamrznjenaŽivila 661
4.11.2 Namesitev predala za zamrznjena zivila 661

4.12 Zamenjava predala 662

4.12.1 Odstranjevanje predala 662
4.12.2 Narmestitev predala 662

4.13.1 Odstranjevanje razsirljivega predala 663
4.13.2 Namestitev razsirljivega predala 663

4.14 Zamenjava tockovne lucke LED 664

4.14.1 Odstranjevanje tockovne luke LED 664
4.14.2 Namestitev tockovne lucke LED 664

4.15 Zamenjava zgornje lucke LED 665

4.15.1 Odstranjevanie lučke LED 665
4.15.2 Namestitev zgornje lucke LED 666

4.16 Zamenjava stranske svetlobne letve LED 667

4.16.1 Odstranjevanje stranske svetlobne letve LED 667
4.16.2 Namestitev stranske svetlobne letve LED 668

4.17 Zamenjava tockovne lucke LED 669

4.17.1 Odstranjevanje tockovne lucke LED 669
4.17.2 Namestitev tockovne lucke LED 670

4.18 Zamenjava modulo LED elektricnega napajanja 671

4.18.1 Odstranjevanje modula LED elektricega napajanja 671
4.18.2 Namestitev modula LED elektricega napajanja 673

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktur opozoril

Opozorila v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikrazano opozorilo, ki opozjarja pred elektricn im udarom za radi delov pod napetostjo. Naveden je ukrep za preprecevanje nevarmosti.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednji spošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljaje zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaje v premikajoe se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa [00342013]	60 cm x 50 cm	###
Plošćati izvjac Stebl	2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]	①
Posebno orodje [00342180]
Vakuumski prisesek [00342224]	Ø50 mm
Nastavek Torx TX20 [00340865]	6,3 mm (1/4")
Plošćati izvjac Stebl	10 mm x 1,6 mm x 200 mm	①

2021-09-30 9001631452 Avtorske pravice BSH Hausgeräte GmbH Stran 646 od 769

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:
Vrata so odprta.

4.1.1 Odstranjevante tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

1. Tesnilo vrat izvlecite iz utora.

4.1.2 Namestitev tesnila vrat

i	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
i	Če ima aparat nastavljive tečaji al priključke tečajev, lahko zapiranje na-knadno tudi prilagodite.
i	Majhne stranske luknjve v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poskodovan.

1. Ce je utor za tesnilo poškodovan:

2. se obrnite na nao servisno sluzbo.

Majhma deformaciona tesnila vrat je obicajna in ne vpliva na njegov delovanje. Priporocljivo je, da tesnilo vrat pred namestitvjo v aparat poravnate.

Tesnilo vrat lahko segrejete s susilinikom za lase all toplo vodo, da ga rocno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Popravilo

1. Celotno tesnilo korak po koraku potisnite v utor.

Aparat je odklopjen iz omreznepapotsti.
Vrata so odprta.

4.2.1 Odstranjevanje ročaja vrat

1. Odstranite dvaPokrovcka vijakov (1).
2. Odvijte vijaka (2).
3. Odstranite ročaj vrat (3).

Ročaj vrat je odstranjen

Ročaj vrat za druga vrata lahko odstranite na enak način.

4.2.2 Namestitev rocaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava zgornjega tečaja vrat

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Težki, veliki aparati!

Poskodbe hrpta in misic

Postopek odstranjevanja vrat aparata nj Izvaja samo pooblaše no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

Uporabljaje zašcitne rokavice.

Zdrs nagjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

oskodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem

Nevarnost padajochih delov zaradi zrahljanih vijakovl

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašćitite pred paccem

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Notranji elementi aparata so odstranjeni.

4.3.1 Odstranjevanje zgornjega tecaja vrat

1. Aparat postavite na zadnjo stran.

Popravilo

2.1. Pokrovcek zgomjega tecaja pritisnite na obeh straneh (1).

1. Pokrovček zgomjega tečaja povlecite stran (2).
2. ZavrtitePokrovcekejtecaja(3).
3. OdstranitePokrovcekzgornjega tecaja (4).
4. Odvijte vijaka (5)
5. Odstranite zgornji tečaj (6).

4.3.2 Namestitev zgornjega tečaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava zgornjega tečaja vrat (vrata s prikazovalnikom)

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Notranji elementi aparata so odstranjeni.

4.4.1 Odstranjevanje zgornjega tečaja vrat

1. Aparat postavite na zadnjo stran.

Popravilo

2.1. OdstranitePokrovcek zgornjega tecaja (1). 2. OdstranitePokrovcek odprtine za kable (2)

1. Odklopite elektricno povezavo (3)
2. Odvijte vijk za ozemljitev (4)
3. Odstranite kabelsko zašcito (5).
4. Odvijte vijk (6)

Zgornji tecaj je odstranjen.

4.4.2 Namestitev zgornjega tečaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

Postopek odstranjevanja vrat aparata nj Izvaja samo pooblaše no strokovno osbej.
Za premikanie aparata sta potrebni dye osebi.

Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

Uporabljajte zašcitne rokavice.

Zdrs nagnjenih aparatov!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

oskodbe zaradi padajocih delov.
Kcomponento zaicite pred padcem.

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Notranji elementi aparata so odstranjeni.
Zgomji tecaj vrat je odstranjen.

4.5.1 Odstranjevanje srednjega tecaja vrat

1. Odstranite vrata hladilnega dela (1).
2. Odvijte vijaka (2).
3. Odstranite srednji tečaj (3).

Srednjitecajjeodstranjen.

4.5.2 Namestitev srednega tečaja vrat

• Namestite v obratnem vrstnem redu.

Popravilo

Aparat je odklopljen iz omreznne napetosti.
Notranji elementi aparata so odstranjeni.
Zgornji tecaj je odstranjen.
Srednji tečaj je odstranjen.

4.6.1 Odstranjevanje spodnjega tečaja vrat

1. Odstranite vrata zamrzovalnega dela (1).
2. Odvijte vijk (2).
3. Spodnji tečaj zavrtite navzven (3).
4. Odstranite spodnji tečaj (4)

Spodnj tečaj vrat je odstrjen.

4.6.2 Namestitev spodnega tečaja vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

4.7 Zamenjava police

Zahteva:
Vrata so odprta.

4.7.1 Odstranjevanje police

Izvlecite polico.

Polica je odstranjena.

4.7.2 Namestitev police

• Namestite v obrnem vrstnem redu.

Popravilo

4.8 Zamenjava nosilca za steklenice

Zahteva:
Vrata so odprta.

4.8.1 Odstranjevanje nosilca za steklenice

Izylecite nosilec za steklenice.

Nosilec za steklenice je odstranjen.

4.8.2 Namestitev nosilca za steklenice

• Namestile v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava vratnega predala

Zahteva:
Vrata so odprta.

4.9.1 Odstranjevanje vratnega predala

Dvignite vratni predal navzgor.

4.9.2 Namestitev vratnega predala

• Namestite v obrnem vrstnem redu.

Popravilo

4.10 Zamenjava nastavljivega vratnega predala

Zahteva:
Vrata so odprta.

4.10.1 Odstranjevanje nastavljivega vratnega predala

Vratni predal, nestavljiv po visini, pomikajte navzgor, dokler se ne sprosti iz drzala.

Nastavljiv vrotni predal je odstranjen.

4.10.2 Namestitev nastavljivega vratnega predala

• Namestite v obrtnem vrstnem redu.

Popravilo

4.11.1 Odstranjevanje predala za zamrznjenaŽivila

1. Predal za zamrznjenaŽivila izvlecite do konca (1).
2. Odstranite predaal za zivila (2).

Predal za zamrznjena Zivila je odstranjen.

4.11.2 Namestitev predala za zamrznjenaŽivila

• Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava predala

Zahteva:
Vrata so odprta.

4.12.1 Odstranjevanje predala

1. Izvlecite spodnjipredal hladilnika (1).
2. Izvlecite zgornji predal hladilnika (2).

Predala sta odstranjena.

4.12.2 Namestitev predala

• Nomenclature
• Namestite v obratnem vrstnem redu.

Popravilo

Zahteva:
Vrata so odprta.

4.13.1 Odstranjevanje razsirljivega predala

1. Razsriljivi predal izvlecite do konca (1).
2. Odstranite razsirljivi predal (2)

4.13.2 Namestitev razsrjivega predala

Namestite v obratnem vrstnem redu.

Popravilo

4.14 Zamenjava tockovne lucke LED

Posebna orodja:

Posebno orodje [00342180]

Vas aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdzevanja. To vrsto osvetlitve lahko popravivo samo servisna sluza bai pooblašćeno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Zivlenjenska nevarrost zaradi elektrichiega udara v primerus nepravilnega popravila

Elektricne dele mora popraviti kyalificiran elektricar
Po popravilu je treba izyesti preizkus yarnosti y skladu z VDE
0701 all predispisi. kj veliajo za posamezno drzavo.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjol

Smrt zaradi elektricega udara

Izkljucite aparate iz elektriconega omrežja vsaj 60 sekund pred za
ctkom popravil.

PREVIDNO

Ostri robovil!

Ureznine

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznepelosti.
Vrata so odprta.

4.14.1 Odstranjevanje tockovne lucke LED

1. Tockovno lucko LED izvlecite s posebnim orodjem (1).

1. Odklopite elektriche prikljucke tockovne lucke LED.
   Točkovna lučka LED je odstranjena.

4.14.2 Namestitev tockovne lucke LED

• Name-site v obratnem vrstnem redu.

Popravilo

4.15 Zamenjava zgornje lucke LED

Posebna orodja:

Plošcati izvjac Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vas aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdhrzevanja. To vrsto osvetlitve lahko popravi samo servisna sluzba ali pooblašceno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Ziviljenjska nevarost zaradi elektrichega udara v primaru nepravilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
- Po popavilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, k veljoza za posamezno državo.

NEVARNOST

Jernost elektrichega udara zaradi delov pod napetostjol Smrt zaradi elektrichega udara
Izkljucite aparate iz elektricnega omrejva vsaj 60 sekund pred začekkom popravil.

PREVIDNO

Ostri robovil

Ureznine

Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Vrata so odpra.
Odstranjeni so zgornji notranji elementi aparata.

4.15.1 Odstranjevanje lucke LED

Elektrni prikljucek lucke LED je odklopjen.

1. Sprosite zaticle lucke LED.

Popravilo

1. Lučko LED premaknite naprej in jo odstranite.

Lučka LED je odstranjena.
4.15.2 Namestitev zgornje lucke LED
- Namestite v obratnem vrstnem redu.

Popravilo

4.16 Zamenjava stranske svetlobne letve LED

Posebna orodja:

Vakuumski prisesek 050 mm [00342224]

Vas aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdzevanja. To vrsto osvetlitve lahko popravivo samo servisna sluza bai pooblašćeno strokovno osebj!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Ziviljenjska nevarrost zaradi elektricega udara vprimeru nepravilnega popravila

Elektricne dele mora popraviti kyalificiran elektricar

Po popravilu je treba izyesti preizkus yarnosti y skladu z VDE

0701 all predispisi. kj veliajo za posamezno drzavo.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjol

Smrt zaradi elektricega udara

Izkligite aparate iz elektricega omrejva saj 60 sekund pred za

ctkom popravil

PREVIDNO

Ostri robovil!

Ureznine

Uporablajte zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznepelosti.
Vrata so odprta.
Police hladilega dela so odstranjene.

4.16.1 Odstranjevanje stranske svetlobne letve LED

1. Prisesek name-site na zgornjo tretjino stranske svetlobne letve LED.

Popravilo

1. S kroznim gibom povlecite prisesek s stransko svetlobno letvijo LED k sebi.

1. Odklopite elektrico povezavo stranske svetlobne letve LED.

Stranska svetlobna letev LED je odstranjena.

4.16.2 Namestitev stranske svetlobne letve LED

1. Priklučite elektrínco povezavo stranske svetlobne letve LED.
2. Stransko svetlobno letev LED pritrdite na njeno mesto na steni hladilnika (zatici se zaskocico).
   Stranska svetlobna letev LED je namescena.

Popravilo

4.17 Zamenjava tockovne lucke LED

Posebna orodja:

Posebno orodje [00342180]
Ploscati izvija Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820

Vaš aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdževanja. To vrsto osvetlitve lahko popravì samo servisna služba ali pooblašćenovo strokovno osebjé!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Ziviljenjska nevarmost zaradi elektrichega udara v primuru neaprivilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.
- Po popavilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, kl velijo za posamzezn državo.

NEVARNOST

Nevarnost elektricnega udara zaradi delov pod napetostjol Smrt zaradi elektricnega udara
Izkljucite aparate iz elektricnega omrejva vsaj 60 sekund pred začekkom popravil.

PREVIDNO

Ostri robovi!
Ureznine
Uporabljaje zaicitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
Police hladilnega dela so odstranjene.

4.17.1 Odstranjevanje tockovne lucke LED

1. SprositePokrovcektockovneluckeLED.

1. Pokrovček točkovne lučke LED povlecite navznoter in ga hkrati potisnite naprej.

Popravilo

1. Odklopite modul tockovne lucke LED.

1. Odklopiete elektricno povezavo tockovne lucke LED.

Točkovna lučka LED je odstranjena.
4.17.2 Namestitev tockovne lucke LED
- Namestite v obratnem vrstnem redu.

Popravilo

4.18 Zamenjava modula LED elektricega napajanja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Ploscati izvija Steblo 2,4 mm x 0,4 mm x 60 mm, v

kompletu [00341820]

Posoda Prostornine min. 200 ml

Veljavno za izvedbe aparatov s kameron v hladilniku (Camera in Fridge - CIF).

Elektroniske module lahko popravmi类产品 sluzba ali pooblašćeno strokovnoye osbej!

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Ziviljenjska nevarrost zaradi elektrichiega udara vprimeru nepravilnega popravila

Elektricne dele mora popraviti kvalificiran elektricar.

Po popravilu je treba izvesti preizkus varnosti v skladu z VDE

0701 ali predpis,ki veljajo za posamezno drzavo.

NEVARNOST

Nevarnost elektrichega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnega udara

Izkljucite aparate iz elektricnega omreza vsaj 60 sekund pred za

etkom popravil.

PREVIDNO

Ostri robovil

Ureznine

Uporabljate zašcitne rokavice.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Zadnja stran aparata je prosto dostopna.

4.18.1 Odstranjevanje modula LED elektricnegapajanja

1.

POZOR!

Nevarnost poškodbe!

Skröplünenjedtäljende vode po elektroniki kompressora in prikrjukhihlako poskoduje elektroniko aparata.

Med odstranjevanjem odtočne cevi poskribite, da se odtiljena voda ne bran pollia po elektronskih componentat.

1. Odstranite otočno cev z odvoda za vodo (1).
2. Vodo nalijte v posodo.
3. Odstranite otočno cev s pladinja za izparelo vodo (2).

Popravilo

1. Odvijte vijk.

Sprostita se zagonski kondenzator kompressorja in skatla modula LED elektricnega napajana.

1. Sprostite zatica.

Sprostila se zagonski kondenzator kompresorja inPokrov modula LED elektrinega napajana.

2021-09-30 9001631452 Avtorske pravice BSH Hausgeräte GmbH Stran 672 od 769

1. Sprostite stiri zatice.

Sprosti se modul LED elektricega napajanja.

1. Odklopite elektriche prikljuce (1) in (2) modula LED elektrichega napajanja.

Modul LED elektricega napajanja se odstrani.

Popravilo

4.18.2 Namestitev modula LED elektricega napajanja

• Namestite v obratnem vrstnem redu.
