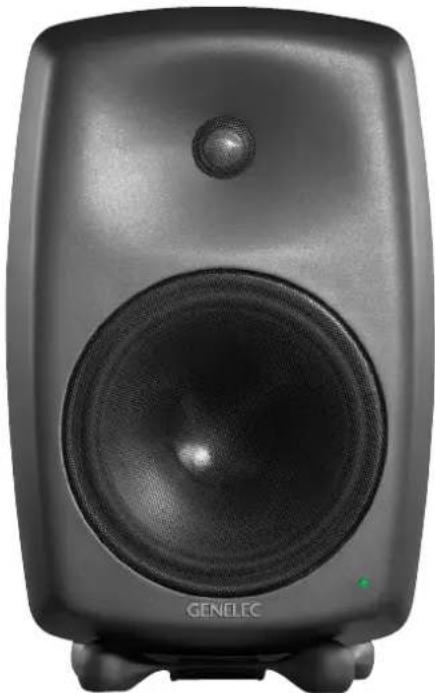

| Tuotetyyppi | Bi-vahvistettu aktiivinen studiamonitori |
| Merkki | Genelec |
| Malli | 8050B |
| Mitat (K x L x S) | 410 x 256 x 344 mm (16.1 x 10.1 x 13.5 tuumaa) |
| Paino | 14 kg (30.9 paunaa) |
| Taajuusvaste | 32 Hz – 25 kHz (-6 dB) |
| Maksimiäänenpaine | 110 dB huippu 1 m etäisyydellä |
| Vahvistinteho | 160 W (LF) + 120 W (HF) |
| Elementit | 8 tuuman bassoelementti + 1 tuuman metallikupolidiskantti |
| Tuloliitin | XLR-balansoitu (analoginen) |
| Tuloimpedanssi | 10 kΩ balansoitu |
| Tuloherkkyys | -6 dBu ... +6 dBu (säädettävä) |
| Jakotaajuus | 3 kHz (aktiivinen) |
| Basson hallinta | Huonevasteen säätimet (diskantti, basso, läsnäolo) |
| Virransäästö | Intelligent Signal Sensing (ISS) automaattivalmiustila |
| Virtalähde | 100–240 V AC, 50/60 Hz |
| Virrankulutus | Valmiustila < 0,5 W, lepotila 15 W, maks. 200 W |
| Käyttölämpötila | 0°C – 35°C (32°F – 95°F) |
| Asennus | Valinnaiset kiinnikkeet tai pöytätelineet |
| Turvallisuus | Ylijännite-, ylivirta- ja lämpösuojaus |
| Puhdistus | Pyyhi kuivalla tai hieman kostealla liinalla; älä käytä liuottimia |
| Korjattavuus | Genelec- varaosia saatavilla; valtuutetut huoltokeskukset |
| Sertifiointi | CE, RoHS |
Usein kysytyt kysymykset - 8050B GENELEC
Käyttäjien kysymyksiä aiheesta 8050B GENELEC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kaiutin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi 8050B - GENELEC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. 8050B merkiltä GENELEC.
KÄYTTÖOHJE 8050B GENELEC
GENELEC 8040B ja 8050B ovat erittäin suo-rituskykyisiä, kompakteja aktiivikaiuttimia. Ne soveltuvat lähikenttämonitoreiksi äänitysstudioihin, ulkolähetysautoihin, radio- ja TV-lähetysten äänen tarkkailuun, julkisiin tiloihin, kotistudioihin ja kotiteattereihin. Molemmat mallit sisältävät päätevahvistimet, säädet-tävän aktiivisen jakosuotimen ja kaiutinelementtien ylikuormitussuojauspiirit. Uusi Minimum Diffraction Enclosure™ (MDE™)-kotelorakenne ja edelleen kehitetty Directivity Control Waveguide™ (DCW™)-suuntain takaavat tasapainoisen toiston vaikeissakin akustisissa ympäristöissä.
Kaiutinelementit
Bassoelementin läpimitta on mallissa 8040B 165 mm (6 1/2") ja 205 mm (8") mallissa 8050B. Pitkän ja poikkileikkaukseltaan suuren refleksiputken aukko on muotoiltu laajenevaksi ilmavirtauksesta johtuvien sivuäänien minimoimiseksi. Diskanttielementti on metallikalotti, läpimaltaan 19 mm (3/4") 8040B:ssa ja 25 mm (1") 8050B:ssa. Sekä basso- että diskanttielementit on magneettisuojattu.
Aktiivinen jakosuodin
Aktiivinen jakosuodin koostuu kahdesta rinnakkaisesta kaistanpäästösuotimesta. Jakotaajuus on mallissa 8040B 3,0 kHz ja mallissa 8050B 1,8 kHz. Jakosuotimen säädöt ("treble tilt", "desktop low frequency", "bass tilt" ja "bass roll-off") mahdollistavat kaiuttimen toistovasteen sovittamisen erilaisiin akustisiin ympäristöihin.
Vahvistimet
Genelec 8040B ja 8050B -aktiivikaiuttimet sisältävät kaiutinelementteihin suoraan kytketyt päätevahvistimet. 8040B:n molemmat vahvistimet ovat teholtaan 90 wattia, 8050B:ssa on diskanttielementille 120 watin ja bassoelementille 150 watin vahvistin. Kaiutinkotelon sisään rakennetut vahvistimet on varustettu automaattisilla suojapiireillä kaiutinelementtien ylikuumenemisen varalta. Vahvistimien säädettävä sisääntuloherkkyyys mahdollistaa kaiuttimien sovittamisen erilaisiin äänilähteisiin.
Liitännät
Kaluttimien mukana toimitetaan suojamaadoitetut verkkovirtajohdot. Älä kytke kaiutinta suojamaadoittamattomaan pistorasiaan.

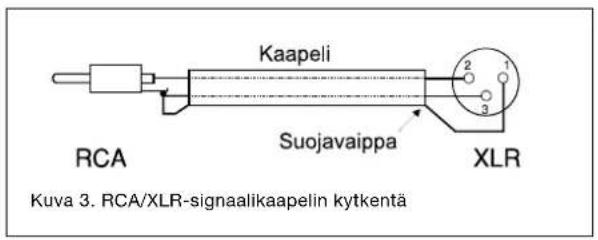

Ennen kuin teet mitään kytkentöjä, var-mista, että kaikista laitteista on kytketty virta pois. Audiosignaalia varten kaiuttimissa on balansoitu 10 kOhm:in XLR-liitin. Ellei äänilähteessä ole balansoitua antoliitäntää, voidaan käyttää kuvan 3 mukaisesti kytkettyä signaalijohtoa. Genelec 8040B- ja 8050B-aktiivikaiuttimet saa kytkeä ainoastaan linjatasoista signaalia antavaan äänilähteeseen, ei milloinkaan päätevahvistimen tai integroidun vahvistimen kaiutinliittimiin.
Automaattinen virrankytkentä (ISS™ Autostart)
Kaiuttimessa on signaalin tunnistava automaattinen virrankytkentä, joka kytkee sen toimintaan heti kun kaiuttimeen tulee äänisignaali. Vastaavasti kaiutin menee automaattisesti valmiustilaan, kun signaalin päättymisestä on kulunut noin tunti. Valmiustilassa kaiuttimien tehonkulutus on alle 0,5 W.
Automaattisessa käynnistymisessä on pieni viive. Jos tämä ei ole hyväksyttävää, automaattinen virrankytkentä voidaan poistaa toiminnasta kääntämällä "ISS DISABLE"-kytkin kaiuttimen takapaneelissa asentoon
"ON." Tällöin kaiutin käynnistyy ja sammuu ainoastaan virtakytkintä käyttäen. Kaiuttimien sijoitus
Kohdista kuuntelupisteeseen

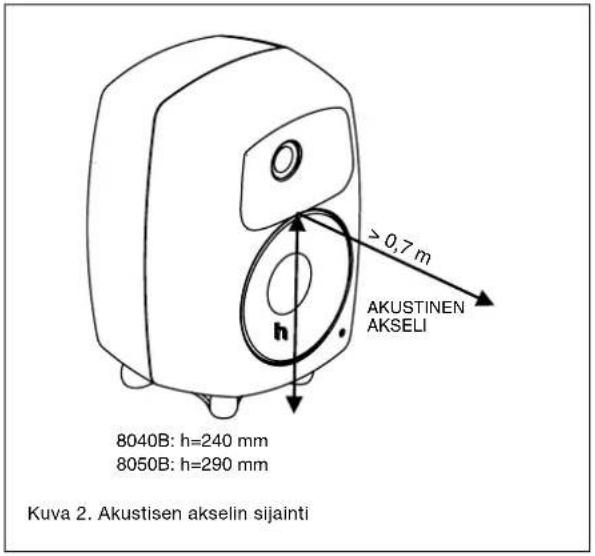

Suuntaa kaiuttimet kuuntelalueen keskipisteseen pään korkeudelle. Suuntaus on tehty oikein, kun kaikkien kaiuttimien akustiset akselit (kuva 2) leikkaavat kuuntelupisteessä. Kaiuttimet kannattaa sijoittaa pystyasentoon, sillä se minimoi vaihevirheet jakotaajuudella.
Sijoita symmetrisesti
Sijoita kaiuttimet samalle etäisyydelle kuuntelupisteestä ja mahdollisimman symmetrisesti sekä toistensa, että huoneen rajapintojen suhteen. Tämä toteutuu, kun kuunte-lupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.
Minimoi heijastukset
Kaiuttimen lähellä sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa toiston värittymistä ja sumentaa äänikuvaa. Tämä kannattaa ottaa huomioon kaiuttimia sijoitettaessa ja mahdollisuuksien mukaan siirtää heijastuksia aiheuttavat tietokoneen näytöt, kaapit tms. pois kaiuttimien läheltä ja sijoittaa kaiuttimet niin, että ne ovat kauempana jäljelle jäävistä heijastuksia aiheuttavista pinnoista. Tarkkailukaiuttimia ei esimerkiksi kannata sijoittaa äänipöydän päälle, vaan riittävän korkeille lattiajalustoille äänipöydän taakse, josta ne voidaan suunnata alas äänitarkkailijaa kohti.
vähimmäisetäisyydet
Vahvistimien jäähdytyksen ja refleksiputken toiminnan takaamiseksi pitää kaiuttimien taakse, sivuille ja päälle jäädä kuunteluhuoneeseen avautuva, vähintään viiden senttimetrin vapaatila. Kaiutinta ei saa käyttää tilassa, jonka lämpötila on yli 35° C.
Pöytäjalusta ja kiinnitysmahdollisuudet
Kaiuttimien mukana toimitettava Isolation Positioner/Decoupler™ (Iso-Pod™) -jalusta mahdollistaa kaiuttimen kallistamisen ylä-tai alaviistoon. Jalusta voidaan kiinnittää myös kaiutinkotelon pitkille sivuille, jos kai-uttimet halutaan sijoittaa vaaka-asentoon. (kuvat 1 ja 4).

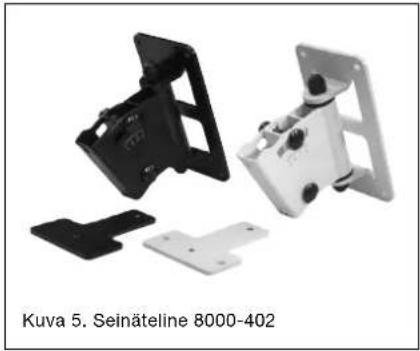

Genelec 8040B ja 8050B voidaan kiinnittää Omnimount® Series 30 (8040B) ja Series 60 (8050B) sekä König & Meyer -kaiutintelineisiin kaiutinkotelon takaseinässä olevien M6x10 -mutterikierteiden avulla. Kotelon pohjassa on M10x10 -mutterikierre, jolla kaiutin voidaan kiinnittää tukevasti alustaansa. Älä käytä tätä kierrettä kaiuttimen kiinnittämiseen mikrofonitelineeseen, jossa on 3/8" UNC-kierre.
Herkkyyden säätö

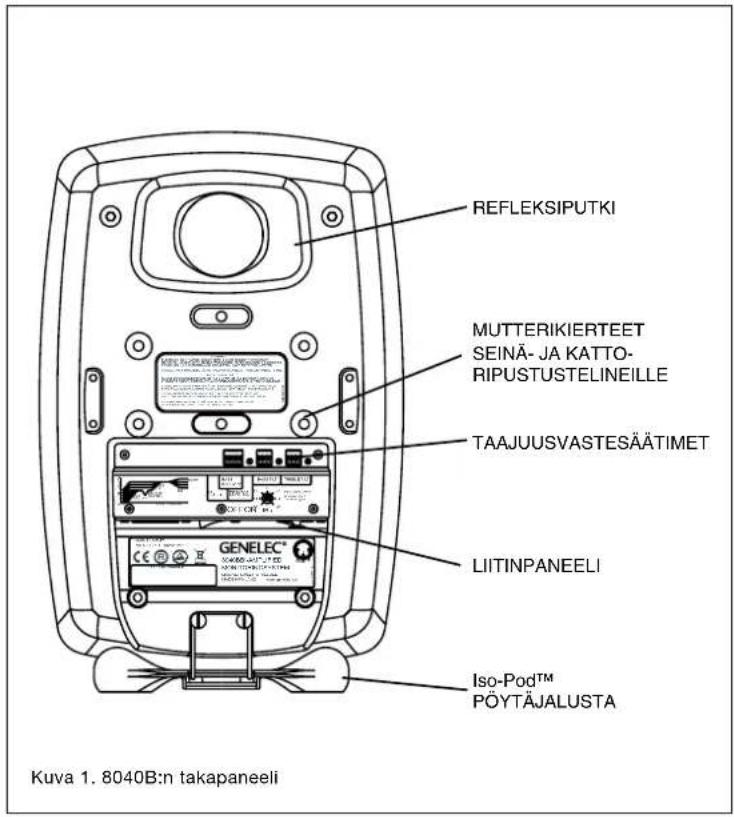

Kaiuttimien ottoliitännän herkkyys on säädettävissä erilaisille äänilähteille sopivaksi. Säätö tehdään kaiuttimen takapaneelissa olevaa ruuvia (ks. kuva 1) kiertämällä. Säätö on asetettu tehtaalla arvoon -6 dBu (myötäpäivään rajoittajaan asti), mikä tuottaa 100 dB:n äänenpaineen (SPL) yhden metrin mittausetäisyydellä -6 dBu:n syöttöjännitteellä.
Taajuusvastesäätöjen käyttö
Kaiuttimien taajuusvastetta voidaan muokata kuuntelutilan akustisista ominaisuiksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Säätö tehdään kaiuttimen takapaneelissa olevien "treble tilt", "bass tilt", "bass roll-off" ja "desktop low frequency" -kytkimien avulla. Kaikki säädöt asetetaan tehtaalla asentoon "OFF", mikä antaa tasaisen taajuusvasteen kaiuttomassa tilassa. Säätöjen vaikutus toistovasteeseen on esitetty kuvissa 7 ja 9.
Bass roll-off
Bass roll-off (ensimmäinen kytkinryhmä vasemmalta lukien) vaikuttaa kaiuttimen bas-
| Kaiuttimien sijoitus Treble tilt Bass tilt | Bass roll-off D | desktop LF | ||
| Kaluttomassa tilassa OFF OFF OFF OFF | ||||
| Vapaasti seisovana vaimennetussa tilassa | OFF -2 dB | OFF OFF | ||
| Vapaasti seisovana kaikuvassa tilassa | OFF | -4 dB | OFF | OFF |
| Lähikentässä, heijastavan tason päällä (esim. äänipöydällä) | OFF -2 dB | OFF | -4 dB | |
| Nurkassa | OFF | -4 dB | -4 dB | OFF |
Taulukko 1. Taajuusvastesäätimien käyttö muutamissa tyypillisissä tilanteissa
Kuva 4. Iso-Pod™ -pöytäjalusta voidaan klinnittää myös kaiutinkotelon sivulle. Kaiuttimet tulisi kuitenkin sijoittaa pystyasentoon aina kun se on mahdollista
Kuva 6. Kantolaukku 8040B-parille
sotoistoon alarajataajuudella ja sen lähellä. Kolmella kytkimellä voidaan valita -2, -4 tai -6 dB:n vaimennus (ks. kuvat 7 ja 9).
Desktop low frequency-säätö (viides kytkin ensimmäisessä säädinryhmässä) aktivoi 4 dB:n vaimennuksen 160 Hz:n kohdalle kompensoimaan äänipöydän, pöytätason tai muun kaiuttimen ja kuuntelijan välissä sijaitsevan vaakasuoran tason aiheuttaman korostuman.
Bass tilt
Bass tilt-säädön (keskimmäinen kytkinryhmä) avulla voidaan vaimentaa kaiuttimen bassotoistoa 100 hertsin alapuolella. Kolmella kytkimellä voidaan valita vaimennustasot -2 dB, -4 dB ja -6 dB. Neljäs kytkin (MUTE) mykistää bassoelementin.
Treble tilt
Treble tilt-säätö (oikeanpuoleinen kytkinryhmä) vaikuttaa diskanttitaajuuksiin 5 kHz:n yläpuolella. Valittavana ovat säätötasot +2, -2, tai -4 dB ja diskanttielementin mykistys.
Suosittelemme akustisen mittausjärjestelmän (esim. MLSSA tai WinMLS) käyttöä kaiuttimien säätämisessä. Ellei tällaista ole käytettävissä, säätö voidaan tehdä myös
korvakuulolta sopivia testiäänitteitä ja -signaaleja hyväksikäyttäen. Taulukko 1 sisältää muutamia suuntaa-antavia säätöesimerkkejä. Säätöjen vaikutus kaiuttimien vapaakenttävasteisiin on esitetty kuvissa 7 ja 9. Kaiuttimien sijoitus ja akustinen ympäristö vaikuttaa ratkaisevasti säätötarpeeseen, joten säätöön kannattaa ryhtyä vasta kun kuuntelutilan järjestys on saatu lopulliseen muotoonsa.
Bass tilt-, bass roll off- ja treble tilt-säätöjä voidaan yhdistellä vapaasti parhaan sointitasapainon saavuttamiseksi. Huomaa, että säädöt eivät ole kumuloituvia, joten kussakin ryhmässä saa olla kerrallaan vain yksi kytkin asennossa "ON".
Turvallisuusohjeita
Genelec-aktiivikaiuttimet on suunniteltu ja valmistettu täyttämään kansainväliset turvallisuusnormit. Virheellisestä käytöstä saattaa kuitenkin seurata vaaratilanne, joten seuraavia ohjeita on aina noudatettava:
- Laitetta ei saa asettaa alttiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu käytettäväksi ainoastaan kuivassa huonetilassa.
- Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilöstö.
- Älä avaa kaiutinkoteloa tai irrota
laitteesta mitään osia.
- Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan.
- Huomaa, että vahvistin ei ole täysin jännitteetön ellei virtajohtoa ole irrotettu pistokkeesta.
VAROITUS!
Genelec 8040B ja 8050B-aktiivikaiuttimet pystyvät tuottamaan yli 85 desibelin äänenpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.
Huolto
Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huol-tohenkilöstön suoritettaviksi. Älä avaa laitetta itse.
Takuu
Genelec Oy antaa näille tuotteille kahden vuoden takuun ostopäivästä lukien. Takuu kattaa valmistusvirheet ja materiaaliviat.

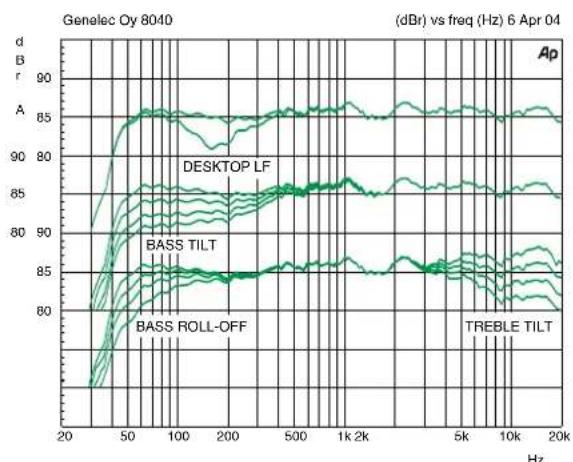

Kuva 7. "Bass tilt"-, "treble tilt"-, "desktop low frequency"- ja "bass roll-off"-säätöjen vaikutus 8040B:n vapaakenttävasteeseen.
line

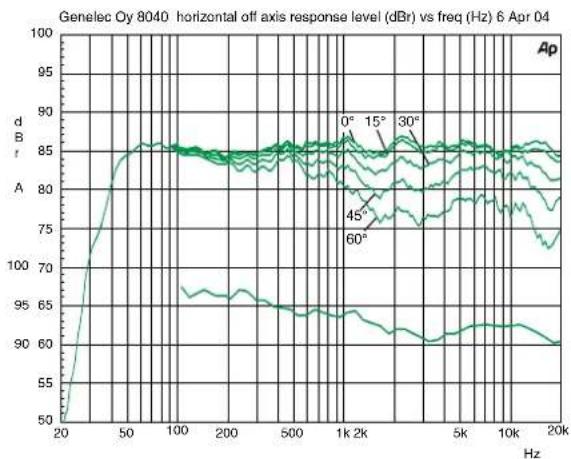

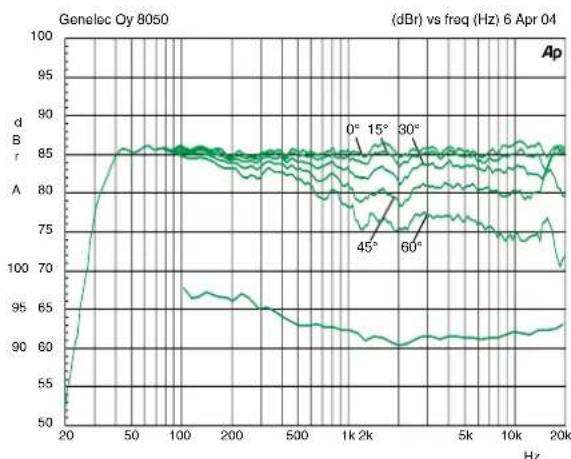

| Frequency (Hz) | 0° | 15° | 30° | 45° | 60° | | -------------- | ---- | ---- | ---- | ---- | ---- | | 20 | 50 | 50 | 50 | 50 | 50 | | 50 | 85 | 85 | 85 | 85 | 85 | | 100 | 85 | 85 | 85 | 85 | 85 | | 200 | 85 | 85 | 85 | 85 | 85 | | 500 | 85 | 85 | 85 | 85 | 85 | | 1k | 85 | 85 | 85 | 85 | 85 | | 2k | 85 | 85 | 85 | 85 | 85 | | 5k | 85 | 85 | 85 | 85 | 85 | | 10k | 85 | 85 | 85 | 85 | 85 | | 20k | 85 | 85 | 85 | 85 | 85 |Kuva 8. Ylempi käyrästö kuvaa 8040B:n suuntaavuuskäyttäytymistä 1 metrin mittausetäisyydellä. Alempi käyrä on 8040B:n tehovaste.
line

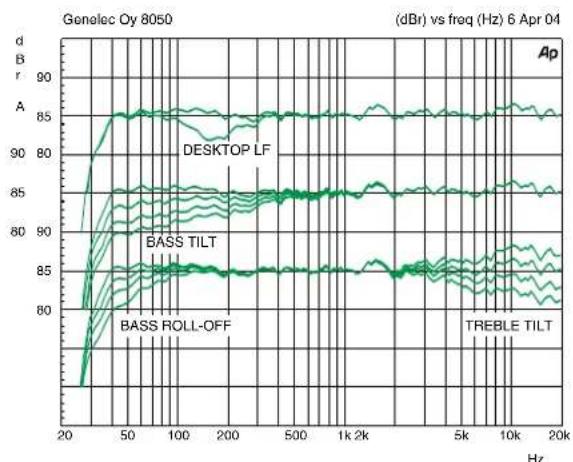

| Frequency (Hz) | d Br (dBm) for BASS TILT | d Br (dBm) for BASS ROLL-OFF | d Br (dBm) for DESKTOP LF | d Br (dBm) for TREBLE TILT | | -------------- | ------------------------ | ---------------------------- | ------------------------- | -------------------------- | | 20 | ~80 | ~80 | ~80 | ~80 | | 50 | ~85 | ~85 | ~85 | ~85 | | 100 | ~85 | ~85 | ~85 | ~85 | | 200 | ~85 | ~85 | ~85 | ~85 | | 500 | ~85 | ~85 | ~85 | ~85 | | 1k | ~85 | ~85 | ~85 | ~85 | | 2k | ~85 | ~85 | ~85 | ~85 | | 5k | ~85 | ~85 | ~85 | ~85 | | 10k | ~85 | ~85 | ~85 | ~85 | | 20k | ~85 | ~85 | ~85 | ~85 |Kuva 9. "Bass tilt"-, "treble tilt"-, "desktop low frequency"- ja "bass roll-off"-säätöjen vaikutus 8050B:n vapaakenttävasteeseen.
line
| Frequency (Hz) | dBr (dB) | | -------------- | -------- | | 20 | 50 | | 50 | 85 | | 100 | 85 | | 200 | 85 | | 500 | 85 | | 1k | 85 | | 2k | 85 | | 5k | 85 | | 10k | 85 | | 20k | 85 |Kuva 10. Ylempi käyrästö kuvaa 8050B:n suuntaavuuskäyttäytymistä 1 metrin mittausetäisyydellä. Alempi käyrä on 8050B:n tehovaste.
TeKNlSeT TleDoT
| 8040B 8050B | ||
| Alarajataajuus, -3 dBYlärajataajuus, -3 dB | ≤ 45 Hz ≥ 21 kHz | ≤ 35 Hz ≥ 21 kHz |
| Taajuusvaste vapaakentässä( ± 2.0 dB) | 48 Hz - 20 kHz 38 Hz | - 20 kHz |
| Hetkellinen maksimiänenpainemitattuna sinisignaalilla puolia-varuudessa. Keskiarvo taajuusal-ueella 100 Hz - 3 kHz@ 1 m@ 0.5 m | ≥ 105 dB SPL ≥ 111 dB SPL | ≥ 110 dB SPL ≥ 116 dB SPL |
| Suurin jatkuva (RMS) äänenpaineIEC-painotetulla kohinalla mitat-tuna (elementtien suojapiirienrajoittama) @ 1 m | ≥ 99 dB SPL ≥ 101 dB SPL | |
| Kaiutinparin tuottama äänen-paineen huippuarvo (peak)musiikkimateriaalilla 1 metrinmittausetäisyydellä | ≥ 115 dB SPL ≥ 120 dB SPL | |
| Akustinen pohjakohinataso @ 1 m(A-painotus) | ≤ 10 dB ≤ 10 dB | |
| Harmoninen särö 90 dB SPL@ 1 m50 - 100 Hz> 100 Hz | < 2 %< 0,5 % | < 2 %< 0,5 % |
| Kaiutinelementit:BassoDiskanttiMolemmat elementit ovatmagneettisuojattuja | 165 mm ( 6^1/2 in)19 mm ( 6^1/4 in)metallikalotti | 205 mm (8 in)25 mm (1 in)metallikalotti |
| Paino: 8,6 kg 14,4 kg | ||
| Mitat:Korkeus ilman pöytäjalustaaKorkeus pöytäjalustan kanssaLeveysSyvyys | 350 mm ( 13^1/9_16 in)365 mm ( 14^3/8 in)237 mm ( 9^9/8 in)223 mm ( 8^13/16 in) | 433 mm ( 17^1/16 in)452 mm ( 17^13/16 in)286 mm ( 11^1/4 in)278 mm ( 10^15/16 in) |
JAKoSUoDIN
| 8040B 8050B | ||
| Ottoliittäntä XLR naaras Napa 1 maa, napa 2 +, napa 3 - | ||
| Ottoliitännän impedanssi 10 kOhm | symmetrinen | |
| Herkkyyden säätöalue +6 ... -6 dBu | 100 dB:n äänenpainetasolla1 metrin mittausetäisyydellä | |
| Jakotaajuus 3,0 kHz | 1,8 kHz | |
| Treble tilt-säätö 2 dB:n portain | +2 ... -4 dB & MUTE @ 15 kHz | +2 ... -4 dB & MUTE @ 15 kHz |
| Desktop low frequency-säätö | -4 dB @ 160 Hz | -4 dB @ 160 Hz |
| Bass roll-off-säätö 2 dB:n portain | 0 ... -6 dB@ 45 Hz | 0 ... -6 dB@ 35 Hz |
| Bass tilt-säätö 2 dB:n portain | 0 ... -6 dB @ 100 Hz & MUTE | 0 ... -6 dB @ 100 Hz & MUTE |
| Kaiuttimien kalibrointiasetus: Kaikki taajuusvastesäätimet asennossa "OFF" ja herkkyyden säädin maksimiasennossa | ||
vAHvISTIMeT
| 8040B 8050B | ||
| Bassovahvistimen lyhytkestoinen maksimiteho | 90 W | 150 W |
| Diskanttivahvistimen lyhytkestoinen maksimiteho | 90 W | 120 W |
| Jatkuvaa tehoa rajoittaa kaiutin-elementtien suojauselektroniikka | ||
| Vahvistimien särö nimellisteholla THD | ≤ 0.05 % | ≤ 0.05 % |
| SMPTE-IM | ≤ 0.05 % | ≤ 0.05 % |
| CCIF-IM | ≤ 0.05 % | ≤ 0.05 % |
| DIM 100 | ≤ 0.05 % | ≤ 0.05 % |
| Kohinaetäisyys täydellä teholla Basso | ≥ 100 dB | ≥ 100 dB |
| Diskantti | ≥ 100 dB | ≥ 100 dB |
| Käyttöjännite 230 V | ||
| Sallittu jännitteen vaihtelu ±10 % ±10 % | ||
| Tehonkulutus Ilman kuormaa | 10 W | 10 W |
| Valmiustilassa | <0,5 W | <0,5 W |
| Maksimikuormalla | 110 W | 170 W |
