KÄYTTÖOHJE 8020A GENELEC

8020A Aktiivikaiutin

Yleistä

GENELEC 8020A on pienikokoinen, mutta erittäin suorituskykyinen aktiivikaiutin. Se soveltuu lähikenttämonitoriksi äänitysstudioihin, ulkolähetysautoihin, radio- ja TV-lähetysten äänen tarkkailuun, julkisiin tiloihin, installaatioihin, kotistudioihin, multimediatuotantoon, tietokoneiden audiojarjestelmiin ja kotiteattereihin. Kaiutinkoteloon on integroitu paatevahvistimet, saädettävan aktiivisen jakosuotimen ja kaiutinelementtien ylikuormitussuojauspiirit. Uusi Minimum Diffraction Enclosure™ (MDE™)-kotelorakenne ja edelleen kehitetty Directivity Control Waveguide™ (DCW™)-suuntain takaavat tasapainoisen toiston vaikeissakin akustisissa ymparistoissa. Tarvittaessa 8020A:n bassotoistoa voidaan tukea Genelec 7050B-subwooferilla.

Liitännät

Kaiuttimien mukana toimitetaan suojamaadoitetut verkkovirtajohdot. Älä kytke kaiutinta suojamaadoittamattomaan pistorasiaan.

Ennen kuin teet mitään kytkentöjä, var-mista, että kaikista laitteista on kytketty virta pois. Audiosignaalia varten kaiuttimissa on kaksi balansoitua 10 kOhm:in XLR-liitintä, "INPUT" (naaras XLR) ja "OUTPUT" (uros XLR). Äänilähteeltä tuleva signaalijohto ky-t-ketään "INPUT"-liittimeen. Ellei äänilähteessä ole balansoitua antoliitäntää, voidaan käyttää kuvan 2 mukaisesti kytkettyä signaalijohtoa.

Genelec 8020A–aktiivikaiuttimet saa kytkeä ainoastaan linjatasoista signaalia antavaan äänilähteeseen, ei milloinkaan päätavahvistimen tai integroidun vahvistimen kaiutinliittimiin.

"OUTPUT"-liitin on tarkoitettu Genelec 7050B-subwooferin kytkentään tai enintään kuuden 8020A-aktiivikaiuttimen ketjuttamiseen. Signaalijohdot kytketään tästä liittimesta ketjun seuraavan kaiuttimen "INPUT"-liittimeen. Koko ketjun äänenvomakuutta voidaan säätää ketjun ensimmäisen kaiuttimen herkkyyssäätimestä. Ketjun muiden kaiuttimien herkkyyssäätimet tulee kääntää myötäpäivään maksimiasetukselle. Kytke virta päälle vasta kun kaikki liitännät on tehty.

Virtakytkin ja herkkyyden säätö

Kaiuttimen ottoliitännän herkkyys (äänenvoimakkus) voidaan säätää sopivaksi etuseinän oikeassa alakulmassa olevalla voimakkuussäätimellä. Kun säädin kierretään ääriasentoonsa vastapäivään, kaiutin kytkeytyy pois paalta.

Taajuusvastesäätöjen käyttö

Kaiuttimen taajuusvastetta voidaan muokata kuuntelutilan akustisista ominaisuuksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Säätö tehdään kaiuttimen takapaneelissa olevien "treble tilt"-, "bass tilt"- ja "bass roll-off"-kytkimien avulla. Kaikki saadot asetetaan tehtaalla asentoon "OFF", mikä antaa tasaisen taa-juusvasteen kaiuttomassa tilassa. Säätöjen vaikutus toistovasteeseen on esitetty kuvassa 4.

Suosittelemme akustisen mittausjärjestelmän (esim. MLSSA tai WinMLS) käyttöä kaiuttimien säätämisessä. Ellei tällaista ole käytettävissä, säätö voidaan tehdä myös korvakuulolta sopivia testiäänitteitä ja -signaaleja hyväksikäyttäen. Taulukko 1 sisältää muutamia suuntaa-antavia säätöesimerkkejä. Kaiuttimien sijoitus ja akustinen ympäristo vaikuttaa ratkaisevasti saatotarpeeseen joten säätöön kannattaa ryhtyä vasta kun kuuntelutilan järjestys on saatu lopulliseen muotoonsa.

Treble till

Treble tilt-säätö (kytkin 1) vaimentaa kaiuttimen diskantitoistoa 5 kHz:n yläpuolella 2 dB, mitä voidaan käyttää liian kirkkaalta tun- tuvan toiston korjaamiseen.

Bass till

Bass tilt-säädön avulla voidaan vaimentaa kaiuttimen bassotoistoa 1 kHz:n alapuolella. Tämä on usein tarpeen, kun kaiutin sijoitetaan lähelle seinää tai muuta rajapintaa. Vaimennustasoja on kolme: -2 dB (kytkin 3 "ON"), -4 dB (kytkin 4 "ON") ja -6 dB (kytkimet 3 ja 4 "ON").

Bass roll-off

Bass roll-off-säätö (kytkin 2) aktivoi 85 hertsin taajuudelle ylipäästösuodatuksen, jolla 8020A-aktiivikaiutin sovitetaan yhteen Genelec 7050B-aktiivisubwooferin kanssa. Tämä kytkin pitää aina asettaa asentoon "ON", kun 8020A:ta käytetaan 7050B-aktiivisubwooferin kanssa.

Kaiuttimien sijoitus

Kohdista kuuntelupisteeseen

Suuntaa kaiuttimet kuuntelalueen keskipisteseen pään korkeudelle. Suuntaus on tehty oikein, kun kaikkien kaiuttimien akustiset akselit (kuva 1) leikkaavat kuuntelupisteessä. Kaiuttimet kannattaa sijoittaa pystyasentoon, sillä se minimoi vaihevirheet jakotaajuudella.

Sijoita symmetrisesti

Sijoita kaiuttimet samalle etäisyydelle kuunte lupisteestä ja mahdollisimman symmetrisesti seka toistensa, etta huoneen rajapintojen suhteen. Tämä toteutuu, kun kuuntelupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.

Minimoi heijastukset

Kaiuttimen lähellä sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa toiston värittymistä ja sumentaa äänikuvaa. Tämä kannattaa ottaa huomioon kaiuttimia sijoitettaessa ja mahdollisuuksien mukaan siirtää heijastuksia aiheuttavat tietokoneen näytöt, kaapit tms. pois kaiuttimien läheltä ja sijoittaa kaiuttimet niin, että ne ovat kauempana jäljelle jäävistä heijastuksia aiheuttavista pinnoista. Tarkkailukaiuttimia ei esi-merkiksi kannata sijoittaa äänipöydän päälle, vaan riittävän korkeille lattiajalustoille äänipöydän taakse, josta ne voidaan suunnata alas äänitarkkailijaa kohti.

Vähimmäisetäisyydet

Vahvistimien jäähdytyksen ja refleksiputken toiminnan takaamiseksi pitää kaiuttimien taakse, sivuille ja päälle jäädä kuunteluhuoneeseen avautuva, vähintään viiden senttimetrin vapaatila. Kaiutinta ei saa käyttää tilassa, jonka lämpötila on yli 35° C.

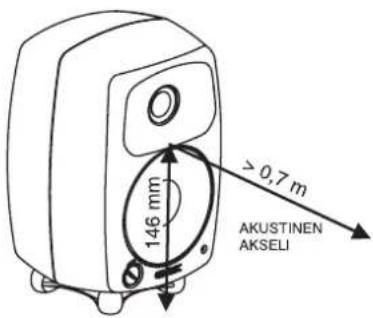

146 mm > 0,7 m AKUSTINEN AKSELI

Kuva 1: Kaiuttimen akustisen akselin sijainti.

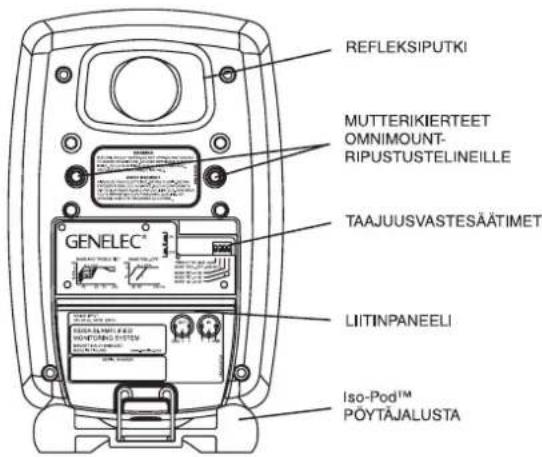

REFLEKSIPUTKI MUTTERIKIERTEET OMNIMOUNT-RIPUSTUSTELINEILLE TAAJUUSVASTESÄÄTIMET GENELEC® LIITINPANEELI Iso-Pod™ PÖYTÄJALUSTA

Kuva 3: 8020A:n takapaneeli.

Kuva 2: Balansoimattomaan RCA-liittimeen liitettäessä tarvittavan välikaapelin kytkentä.

Kaiuttimien sijoitus	Treble tilt	Bass tilt	Bass roll-off
Kaiuttomassa tilassa	OFF	OFF	OFF
Vapaasti seisovana vaimennetussa tilassa	OFF	OFF	OFF
Vapaasti seisovana kaikuvassa tilassa	OFF	-2 dB	OFF
Lahikentassa, heijastavan tason paalla	OFF	-4 dB	OFF
Lahella seinaa	OFF	-6 dB	OFF
7050B-subwooferin kanssa	Kuten edellä	Kuten edellä	ON

Taulukko 1: Suositeltavat taajuusvastesäätimien (tone control) asetukset kaiuttimien sijoituksen mukaan

Pöytäjalusta ja kiinnitysmahdollisuudet Kaiuttimien mukana toimitettava Isolation Positioner/Decoupler™ (Iso-Pod™) -jalusta mahdollistaa kaiuttimen kallistamisen ylä-tai alaviistoon. Genelec 8020A voidaan kiinnittaa Omnimount® Series 20.5-kaiutinte-lineisiin kaiutinkotelon takaseinässä olevien M6x10 -mutterikierteiden avulla. Kotelon poh jassa on 3/8" UNC -mutterikierre, jolla kaiutin voidaan kiinnittää mikrofonitelineeseen.

Turvallisuusohjeita

Genelec-aktiivikaiuttimet on suunniteltu ja valmistettu täyttämään kansainväliset turvallisuusnormit. Virheellisesta kaytosta saattaa kuitenkin seurata vaaratilanne, joten seuraa-via ohjeita on aina noudatettava:

• Laitetta ei saa asettaa alttiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu kaytettavaksi ainoastaan kuivassa huonetilassa.

• Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilöstö.

• Älä avaa kaiutinkoteloa tai irrota laitteesta mitään osia.
  • Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan.

• Huomaa, että vahvistin ei ole täysin jannitteeton ellei virtajohtoa ole irrotettu pistokkeesta.

VAROITUS!

Genelec 8020A-aktiivikaiuttimet pystyvät tuottamaan yli 85 desibelin äänenpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.

Huelto

Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huoltohenkilöstön suoritettaviksi. Älä avaa laitetta itse.

Taku

Genelec Oy antaa tuotteilleen ammattikäytössä yhden vuoden takuun ostopäivästä lukien. Koti- ja harrastekäytössä takuukausi on kaksi vuotta. Takuu kattaa valmistusvirheet ja materiaaliviat.

EU-vaatimustenmukaisuus- vakuutus

Genelec 8020A-aktiivikaiultimel täyttävät seuraavien EU-direktiivien vaatimukset:

Pienjännitedirektiivi 73/23/EEC ja EMC-direktiivi

89/336/EEC CE-merkintädirektiivin 93/68/EEC mukaisesti.

Testauksessa on käytetty seuraavia standardeja

Sähköturvallisuus:

EN 60065 / IEC 60065: (2001) seitsemäs painos

EMC

EN 55013: (2001)

EN 55020: (2002), A1: (2003)

EN 61000-3-2 (2000)

EN 61000-3-3 (1995)

Ilpo Martikainen

Toimitusjohtaja

1. huhtikuuta 2005

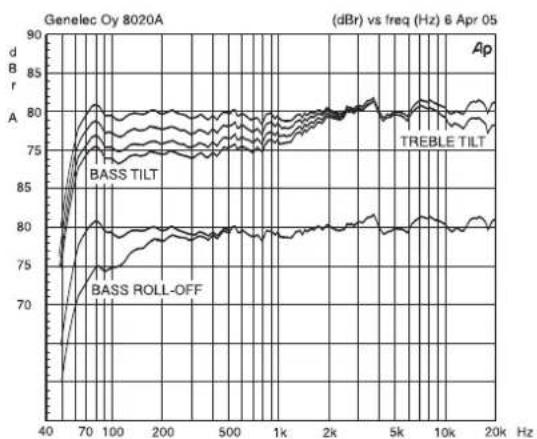

Kuva 4: Taajuusvastesäätimien vaikutus 8020A:n toistovasteeseen.

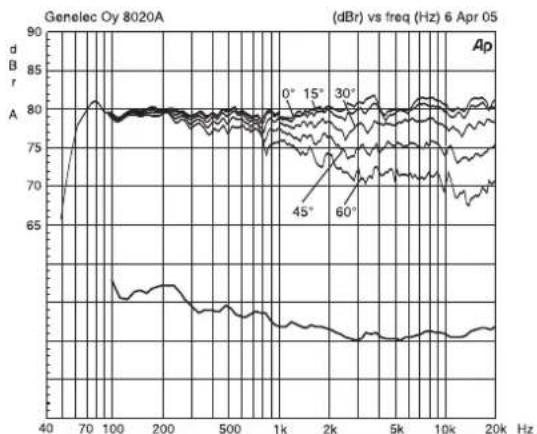

Kuva 5: Ylemmät käyrät esitttävät 8020A:n taajuusvasteen eri kulmista mitattuna (kaiutin pystyasennossa, mittausetäisyys 1 m). Alempi käyrä on kaiuttimen tehovaste.

TEKNISET TIEDOT

Alarajataajuus, -3 dB:	≤ 65 Hz
Ylärajataajuus, -3 dB:	≥ 21 kHz

Taajuusvaste vapaakentassa: 66 Hz – 20 kHz (± 2,5 dB)
Hetkellinen maksimiaanenpaine mitattuna sinisignaalilla
puoliavaruuteen. Keskiarvo taajuusalueella

Suurin jatkuva (RMS) aanenpaine IEC-painotetulla kohinalla mitattuna (elementtien suojapiirin rajoittama) : @ 1m ≥ 95 dB SPL
Kaiutinparin tuottama äänenpaineen huippuarvo (peak) musiikkimateriaalilla 1 metrin mittausetäisyydella: ≥ 105 dB
Akustinen pohjakohinataso 1 m:n etäisyydellä : < 10 dBA
Harmoninen sāro 85 dB 1m mittausakselilla: Iaajuus: 50...100 Hz <3%

100 Hz <0,5%
Kaiutinelementit: Basso 105 mm (5") kartio Diskantti 19 mm ( Molemmal elementit ovat magneettisuojattuja
Paino: 3,7 kg
Mitat: Korkeus 242 mm (mukaanlukien Iso–Pod™ pöytäjalusta) Korkeus 230 mm (Ilman Iso–Pod™ pöytäjalustaa) Leveys 151 mm Syvyys 142 mm
Genelec Document D0034 R002. Copyright Genelec Oy 9.2005. Oikoudet muutoksiin pidätetään.

JAKOSUODIN

Littimet:

Input (ottoliitin): XLR naaras, balansoitu 10 kOhm napa 1 maa, napa 2 +, napa 3 -

Output (antoliitin): XLR uros, balansoitu 100 Ohm napa 1 maa, napa 2 +, napa 3 -

Tarvittava signaalitaso 100 dB SPL äänenpaineen tuottamiseen 1 m:n mittausetaisyydella: -6 dBu herkkyyssaadon maksimiasetuksella

Herkkyyssäätimen vaikutus: -80 dB vaimennus maksimiaanenpaincesta

Output-liittimestä lähtevän signaalin taso on 0 dB verrattuna Input-liittimeen tulevaan signaalin, mutta vaimennettavissa herkkyyssäätimen avulla.

Jakotaajuus: 3.0 kHz

Treble tilt-säädön vaikutus: 0 ... -2 dB @ 15 kHz

Bass roll-off-saätö muuttaa alarajataajuuden 85 hertsiin (-6 dB) 7050B-subwooferin kytkemistä varten.

Bass tilt-saadon vaikutus: 0, -2, -4 tai -6 dB @ 100 Hz

Säatimien 'CAL' asento: Kaikki tajuusvastesäätimet asennossa "off" ja äänenvoimakkuuden säätimet maksimi-asennossa.

VAHVISTIMET

Bassovahvistimen teho 8 Ohmin kuormalia : 20 W
Diskanttivahvistimen teho 8 Ohmin kuormalla : 20 W
Kaiutinelementtien suojauselektroniikka rajoittaa vahvistimien jatkuvaa tehoa

Vahvistimien sārō nimellisteholla:
THD	≤ 0.08 %
SMPIE-IM	≤ 0.08 %
CCIF-IM	≤ 0.08 %
DIM 100	≤ 0.08 %

Kohinaetaisyyis täydälla teholla :
Basso	≥95 dB
Diskantti	≥95 dB

Käyttöjännite: 230 V

Sallittu jännitteen vaihtelu: ±10 %

Tehonkulutus: Ilman kuormaa 5 VA Maksimikuormalla 50 VA
