Tuotetyyppi	Akkukäyttöinen moottorisaha
Malli	DUC121
Merkki	Makita
Virtalähde	36 V (2 x 18 V) Li-ion akku
Terän pituus	12 tuumaa (300 mm)
Ketjun jako	3/8 tuumaa
Ketjun vahvuus	0,043 tuumaa (1,1 mm)
Ketjun tyyppi	Matala takaisku
Öljysäiliön tilavuus	200 ml
Ketjun nopeus	Jopa 15 m/s (kuormittamattomana)
Paino (akun kanssa)	N. 5,0 kg (11,0 lbs)
Mitat (P x L x K)	N. 450 x 200 x 250 mm
Automaattinen öljyjärjestelmä	Kyllä, säädettävä öljynvirtaus
Ketjujarru	Kyllä, inertiaaktivoitu
Työkaluvapaa ketjun kiristys	Kyllä
Huolto	Säännöllinen ketjun teroitus, terän ja ketjun voitelu, ilmansuodattimen puhdistus
Turvaominaisuudet	Ketjujarru, käsinsuoja, matalataajuinen ketju, lukituskytkin
Varaosat	Ketju (A-59090), Terä (197339-4), Ketjupyörä (363438-8)
Takuu	1 vuosi (pidennettävissä rekisteröinnillä)

Usein kysytyt kysymykset - DUC121 MAKITA

Mitkä akut ovat yhteensopivia Makita DUC121:n kanssa?

DUC121 on 36 V työkalu, joka vaatii kaksi 18 V Li-ion akkua, kuten BL1815, BL1820, BL1830, BL1840, BL1850 ja BL1860. Parhaan suorituskyvyn saavuttamiseksi käytä suurikapasiteettisia akkuja.

Mitä ketjua ja teräkokoa DUC121 käyttää?

DUC121 käyttää 12-tuumaista (300 mm) terää, jossa on 3/8" matalataajuinen ketju. Ketjun vahvuus on 0,043". Vaihda aina Makitan alkuperäisiin osiin turvallisuuden vuoksi.

Kuinka säädän ketjun kireyden?

Löysää terän mutteria hieman, käännä kiristysruuvia myötäpäivään kiristääksesi ketjua (tai vastapäivään löysätäksesi), kiristä sitten mutteri uudelleen. Varmista, että ketju on tiukka mutta käsin vedettävissä.

Mitä öljyä minun tulisi käyttää ketjulle ja terälle?

Käytä korkealaatuista terä- ja ketjuöljyä (viskositeetti SAE 30 tai vastaava), joka on suunniteltu moottorisahoille. Älä käytä käytettyä moottoriöljyä.

Kuinka puhdistan ilmansuodattimen?

Irrota ilmansuodattimen kansi, ota suodatin pois ja naputtele sitä varovasti pölyn poistamiseksi. Jos se on erittäin likainen, pese lämpimällä saippuavedellä, huuhtele, kuivaa ja asenna takaisin. Älä käytä öljyä suodattimessa.

Miksi ketju ei pyöri, kun painan liipaisinta?

Tarkista, että ketjujarru on vapautettu (työnnä etusuoja taakse), akut on ladattu ja asetettu oikein, ja lukituspainike on painettuna. Jos se ei vieläkään toimi, työkalu saattaa tarvita huoltoa.

Voinko käyttää DUC121:a polttopuun sahaamiseen?

Kyllä, DUC121 sopii polttopuun sahaamiseen terän pituuteen asti. Käytä oikeita sahaustekniikoita ja varmista, että ketju on terävä tehokasta sahauksen varten.

Kuinka usein minun tulisi teroittaa ketju?

Teroita ketju, kun se alkaa vaatia enemmän voimaa leikkaamiseen tai tuottaa hienoa pölyä lastujen sijaan. Tyypillisesti useiden käyttötuntien jälkeen. Käytä ketjun jakoa vastaavaa pyöröviilaa.

Onko DUC121 yhteensopiva Makitan sähköisten ketjun teroittajien kanssa?

Kyllä, voit käyttää Makitan sähköisiä ketjun teroittajia (esim. DCS460Z) DUC121:n ketjujen teroittamiseen. Varmista, että ketjun jako täsmää.

Mistä voin ostaa varaosia DUC121:lle?

Osia on saatavilla Makitan valtuutetuista huoltokeskuksista tai verkkokaupoista. Käytä alkuperäisiä osia turvallisuuden ja suorituskyvyn säilyttämiseksi. Yleiset osanumerot: ketju (A-59090), terä (197339-4).

KÄYTTÖOHJE DUC121 MAKITA

SUOMI (alkuperäiset ohjeet)
Yleisselostus

1-1. Punainen ilmaisin	7-1. Jousi	24-2. Urataltta terä
1-2. Painike	7-2. Ohjaustanko	25-1. Suodatin
1-3. Akku	8-1. Hammaspyörän kotelo	27-1. Suodatin
2-1. Tähtimerkintä	8-2. Koukku	28-1. Työntömutteri
3-1. Lukituksen vapautuskytkin	8-3. Aukko	29-1. Hammaspyörä
3-2. Liipaisinkytkin	13-1. Öljysäiliön korkki	29-2. Lukitusrengas
4-1. Hammaspyörän kotelo	13-2. Öljymäärän tarkistusikkuna	30-1. Lukitusrengas
4-2. Nuppi	13-3. Öljysäiliön täyttöaukko	30-2. Hammaspyörä
5-1. Leikkuri	14-1. Ohjaustappi	30-3. Tiivistysrengas
5-2. Ohjaustanko	15-1. Alempi ohjain	31-1. Rajamerkki
5-3. Nuoli	19-1. Akku	32-1. Harjanpitimen kansi
6-1. Jousi	19-2. Terälevyn suojus (ketjusuoja)	32-2. Ruuvitaltta
6-2. Hammaspyörä	24-1. Työntömutteri

TEKNISET TIEDOT

Malli		DUC121	DUC122
Vakiomallinen terälevy	Terälevyn pituus 115 mm
	Katkaisupituus	11,5
	Tyyppi	Terälevy
Vakiomallinen ketju	Tyyppi	25
	Ketjun jako 6,35 mm (1/4")
	Paksuus	1,3
	Ajolinkkien nro. 42
Hammaspyörä	Hampaiden määrä 9
	Ketjun jako 6,35 mm (1/4")
Kokonaispituus		422
Nettopaino 2,5 kg 2,6 kg
Ketjun nopeus minuutissa (min -1 )		4,8 m/s (290 m/min)	5,0 m/s (300 m/min)
Teräöljysäillön tilavuus		80 cm 3
Nimellisjännite		DC 14,4 V	DC 18 V

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Tekniset ominaisuudet ja akku saattavat vaihdella maakohtaisesti.
  • Paino akku mukaan lukien EPTA-Procedure 01/2003 mukaan

VAROITUS: Käytä oikeaa terälevyn ja teräketjun yhdistelmää. Muuten seurauksena voi olla vakavia vammoja.

END313-1

Symbolit

Laitteessa on käytetty seuraavia symboleja. Opettele näiden merkitys, ennen kuin käytät konetta.

Katso käyttöohjeita.
Käytä suojalaseja.
· Käytä kuulosuojaimia.
- Käytä kypärää, suojalaseja ja kuulosuojaimia.
- Suojaa jalat ja kädet asianmukaisella tavalla.
- Tätä sahaa saa käyttää vain sen käyttöön perehtyneet henkilöt.

• Suojaa sateelta.
• Suurin sallittu sahauspituus
• Ketjun liikkeen suunta
  Sahan teräketjuöljyn säätö
• Koskee vain EU-maita

Älä hävitä sähkölaitteita tai akkuja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja paristoja ja akkuja sekä käytettyjä paristoja ja akkuja koskevan direktiivin ja niiden maakohtaisten sovellusten mukaisesti

käytetyt sähkölaitteet ja akut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. ENE090-1

Käyttötarkoitus

Työkalu on tarkoitettu oksien sahaamiseen / puiden karsimiseen. Se sopii myös puistojen hoitoon.

ENG905-1

Melutaso

Tyypillinen A-painotettu melutaso määräytyy EN60745-standardin mukaan:

Malli DUC122

Äänenpainetaso (LpA): 84,6 dB (A)

Äänitehotaso (LWA): 92,7 dB (A)

Virhemarginaali (K) : 2 dB (A)

Käytä kuulosuojaimia

ENG900-1

Tärinä

Värähtelyn kokonaisarvo (kolmiakselivektorin summa) on määritelty EN60745mukaan:

Malli DUC122

Työtila : puun sahaaminen

Tärinäpäästö (ah) : 4,3 m/s²

Virhemarginaali (K) : 1,5 m/s ²

ENG901-1

- Ilmoitettu tärinäpäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään.

- Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

⚠️VAROITUS:

- Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan.

- Selvitä käyttäjän suojaamiseksi tarvittavat varotoimet todellisissa käyttöolosuhteissa tapahtuvan arvioidun altistumisen mukaisesti (ottaen huomioon käyttöjakso kokonaisuudessaan, myös jaksot, joiden aikana työkalu on sammutettuna tai käy tyhjäkäynnillä).

ENH030-5

Koskee vain Euroopan maita

VAKUUTUS EC-VASTAAVUUDESTA

Makita ilmoittaa, että seuraava(t) kone(et)

Koneen tunnistetiedot:

Langaton ketjusaha

Mallinro/tyyppi: DUC122

Tekniset tiedot: ks. TEKNISET TIEDOT -taulukko.

Täyttävät seuraavien eurooppalaisten direktiivien vaatimukset:

2000/14/EY, 2006/42/EY

On valmistettu seuraavien standardien tai standardoitujen asiakirjojen mukaisesti:

EN ISO 11681-2

EY-tyyppitarkastustodistuksen numero: 4814056.14009

Direktiivin 2006/42/EY mukaisen EY-tyyppitarkastuksen suorittaja:

DEKRA Testing and Certification GmbH

Enderstraße 92b

01277 Dresden

Germany

Tunnistenumero 2140

Direktiivin 2006/42/EY mukaiset tekniset tiedot ovat saatavissa seuraavasta osoitteesta:

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

Direktiivin 2000/14/EY edellyttämä

vaatimustenmukaisuusarviointi tehtiin liitteen V mukaisesti.

Mitattu äänitehotaso: 93 dB (A)

Taattu äänitehotaso: 95 dB (A)

23.9.2014

000331

Yasushi Fukaya

Johtaja

Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

GEA010-1

Sähkötyökalujen käyttöä koskevat varoitukset

⚠️ VAROITUS Lue kaikki turvallisuusvaroitukset ja käyttöohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan vammautumiseen.

Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.

Akkukäyttöisen ketjusahan turvaohjeet:

1. Pidä kaikki jäsenet loitolla teräketjusta, kun ketjusahaa käytetään. Ennen kuin käynnistät ketjusahan, varmista, ettei sahan ketju osu mihinkään. Hetkellinenkin käytönaikainen huolimattomuus voi aiheuttaa sen, että vaate tai jokin ruumiinjäsen jää kiinni teräketjuun.

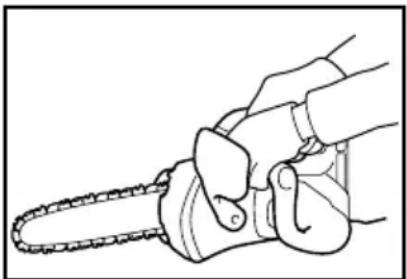

2. Kun kannattelet ketjusahaa kaksin käsin, tartu oikealla kädellä takakahvaan ja vasemmalla kädellä etukahvaan. Ketjusahaa ei pidä koskaan käyttää kädet päinvastaisessa asennossa, sillä se suurentaa tapaturmavaaraa.

3. Pitele sähkötyökalua vain sen eristetyistä tartuntapinnoista, sillä teräketju saattaa osua piilossa oleviin johtoihin. Jos teräketju osuu jännitteiseen johtoon, jännite voi siirtyä työkalun sähköä johtaviin metalliosiin ja aiheuttaa käyttäjälle sähköiskun.

4. Käytä suojalaseja ja kuulosuojaimia. On suositeltavaa käyttää muitakin kasvoja, käsiä ja jalkoja suojaavia suojavälineitä. Asianmukaisesti suojatut työvaatteet suojaavat pirstaleilta sekä teräkosketukselta.

5. Varmista aina hyvä jalansija. Liukkaat tai epävakaat alustat voivat aiheuttaa horjahduksen ja ketjusahan hallinnan menetyksen.

6. Kun sahaat jännityksessä olevaa oksaa, ota huomioon mahdollisuus, että sahattu oksa ponnahtaa tiettyyn suuntaan. Oksasta vapautuva jännite voi saada oksan iskeytymään käyttäjää vasten ja/tai lyödä ketjusahan käyttäjän hallinnasta.

7. Ole erityisen varovainen sahatessasi pensaikkoja ja taimia. Ohuet varret voivat tarttua teräketjuun ja iskeytyä käyttäjään tai vetää käyttäjän tasapainosta.

8. Kun kannat ketjusahaa, sammuta se ja pitele kiinni etukahvasta siten, että saha suuntautuu itsestäsi poispäin. Aseta teräsuojus paikalleen kuljetuksen ja varastoinnin ajaksi. Ketjusahan asianmukainen käsittely vähentää todennäköisyyttä, että liikkuva terä osuu käyttäjään.

9. Noudata voitelusta, teräketjun kiristämisestä ja lisävarusteiden vaihtamisesta annettuja ohjeita. Väärin kiristetty tai voideltu ketju saattaa katketa tai lisätä takapotkun mahdollisuutta.

10. Pidä kahvat kuivina ja puhtaina öljystä ja rasvasta. Rasvaiset tai öljyiset kahvat ovat liukkaita ja voivat johtaa hallinnan menetykseen.

11. Sahaa vain puuta. Älä käytä ketjusahaa työhön, johon sitä ei ole tarkoitettu. Älä käytä ketjusahaa esimerkiksi muovin, tiilien tai muiden kuin puisten rakennusmateriaalien sahaamiseen. Ketjusahan käyttö tarkoituksiin, joihin sitä ei ole suunniteltu, voi aiheuttaa vaaratilanteen.

12. Takapotkun syyt ja ennaltaehkäisevät toimet;

Takapotku voi aiheutua, jos terälevyn kärki koskettaa johonkin tai jos teräketju kiilautuu puun leikkuu-uraan.

Jos kärki osuu johonkin, se voi saada terälevyn iskeytymään nopeasti taaksepäin käyttäjää kohti. Jos sahan terälevy kiilautuu puuhun yläreunastaan, se voi ponnahtaa käyttäjää kohti odottamatta.

Kumpi tahansa näistä voi johtaa sahan hallinnan menettämiseen, jolloin seurauksena voi olla vakava henkilövahinko. Älä jätä turvallisuutta vain sahan turvalaitteiden varaan. Ketjusahan turvallinen käyttö edellyttää monenlaisia turvatoimia.

Takapotku johtuu sahan virheellisestä käytöstä tai epäedullisista käyttöolosuhteista. Takapotku voidaan välttää noudattamalla seuraavia varotoimia.

- Pitele sahasta kunnolla kiinni. Purista peukalot ja sormet sahan kahvojen ympärille ja seiso sellaisessa asennossa, että voit vastustaa takapotkun voimaa. Takapotkut ovat käyttäjän hallittavissa, kunhan niihin valmistaudutaan asianmukaisesti. Älä irrota otetta sahasta.

- Älä kurota tai sahaa olkapäitäsi korkeammalla tasolla. Tämä vähentää todennäköisyyttä, että terälevyn kärki osuu johonkin tahattomasti sekä parantaa sahan hallittavuutta odottamattomissa tilanteissa.

- Käytä vain valmistajan määrittelemiä terälevyjä ja teräketjuja. Vääränlaisten terälevyjen tai ketjujen käyttäminen voi aiheuttaa teräketjun katkeamisen ja/tai takapotkun.

- Teroita ja huolla teräketju valmistajan ohjeiden mukaan. Syvyydensäätöhampaiden madaltaminen voi lisätä takapotkujen mahdollisuutta.

1. Ennen työn aloittamista tarkista, että ketjusaha on toimintakunnossa ja turvamääräysten mukainen. Varmista erikseen, että

- pysäytysjarru toimii moitteettomasti

- terälevy ja hammaspyörän kotelo ovat paikoillaan

- ketju on teroitettu ja kiristetty ohjeiden mukaan

1. Älä käynnistä ketjusahaa teräketjun suojuksen asennuksen aikana.Jos ketjusaha käynnistetään, kun teräketjun suojus on paikallaan, suojus voi lennähtää eteenpäin ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.

Yläkahvalla varustettua ketjusahaa koskevia turvallisuusvaroituksia

1. Tämä ketjusaha on tarkoitettu erityisesti puiden hoitamisen ja oksien karsimiseen. Ketjusaha on tarkoitettu vain asianmukaisesti koulutettujen henkilöiden käyttöön. Noudata kaikkia asianmukaisten järjestöjen ja organisaatioiden antamia ohjeita, toimintaohjeita ja suosituksia. Muuten seurauksena voi olla jopa kuolemaan johtava onnettomuus. On suositeltavaa käyttää puiden sahaamiseen nostolavaa (henkilönostinta). Työskentely köysien varassa on erityisen vaarallista ja edellyttää erikoiskoulutusta. Käyttäjät on perehdytettävä laitteiden ja kiipeilytekniikoiden turvalliseen käyttöön. Puissa työskenneltäessä on aina käytettävä asianmukaisia valjaita, köysiä ja karabiinihakoja. Älä koskaan liitä käyttäjää ja sahaa samaan putoamissuojaan.

2. Puhdista ja huolla laite ennen säilytystä käyttöohjeessa kuvatulla tavalla.

3. Varmista, että ketjusaha on autokuljetuksen aikana tukevassa asennossa, jossa se ei voi vaurioitua tai aiheuttaa vammoja ja jossa siitä ei pääse vuotamaan polttoainetta tai teräketjuöljyä.
4. Älä lisää teräketjuöljyä avotulen lähellä. Älä koskaan tupakoi lisätessäsi teräketjuöljyä.
5. Eri maiden kansalliset määräykset voivat sisältää ketjusahan käyttöä koskevia rajoituksia.
6. Jos laitteeseen kohdistuu voimakas isku tai se putoaa, tarkista laitteen kunto ennen työn jatkamista. Tarkista, ettei hallintalaitteissa tai turvallisuusvarusteissa ole vikoja. Jos on syytä epäillä työkalun vaurioituneen, pyydä valtuutettua huoltoliikettämme tarkistamaan ja tarvittaessa huoltamaan työkalu.
7. Kannattele sahaa tukevasti, jotta se ei liiku sivusuunnassa tai hypähtele sahausta aloitettaessa.
8. Muista huolehtia tasapainosta sahauksen lopussa, kun saha "putoaa".
9. Ota huomioon tuulen voimakkuus ja suunta. Vältä sahanpurua ja teräketjuöljysumua.

Suojavarusteet

1. Pää-, silmä-, käsi-, jalka- ja kuulovammojen ehkäisemiseksi ketjusahan käytön aikana on käytettävä seuraavia suojavälineitä ja suojavaatetusta:

- Käytettävän vaatetuksen tulee olla asianmukaista ja käytännöllistä. Niiden tulee olla tyköistuvia, mutta ne eivät kuitenkaan

saa haitata liikkumista. Älä käytä koruja tai vaatteita, jotka voivat tarttua pensaisiin tai oksiin. Jos tukkasi on pitkä, käytä aina hiusverkkoa.

• Ketjusahaa käytettäessä on aina käytettävä suojakypärää. Suojakypärä on tarkastettava säännöllisin väliajoin vioittumisen varalta ja vaihdettava viimeistään 5 vuoden kuluttua. Käytä ainoastaan hyväksyttyä suojakypärää.
• Suojakypärän kasvosuojus (tai suojalasit) suojaa silmiä sahanpuruilta ja puunsiruilta. Silmät aina suojattava suojalaseilla tai kasvosuojuksella ketjusahan käytön aikana.
• Käytä asianmukaisia melusuojaimia (kuulonsuojaimia, korvatulppia ym.).
• Suojatakki on valmistettu 22-kerroksisesta nailonkankaasta, joka suojaa käyttäjää viiltohaavoilta. Sitä on käytettävä aina työskenneltäessä nostolavoilla (henkilönostimilla), telineillä tai köysien varassa.
• Suojahaalarit on valmistettu 22- kerroksisesta nailonkankaasta, joka suojaa käyttäjää viiltohaavoilta. Niiden käyttäminen on erittäin suositeltavaa.
• Paksusta nahasta valmistetut suojakäsineet kuuluvat suojavarusteisiin, joita on ainä käytettävä ketjusahaa käytettäessä.
• Ketjusahaa käytettäessä on aina käytettävä karkeapohjaisia turvakenkiä tai turvasaappaita, joissa on teräksinen kärkivahvike ja säärisuojukset. Erityisellä suojuksella varustetut turvakengät estävät vaurioita ja antavat hyvän pidon. Jos työ edellyttää puihin kiipeämistä, turvajalkineiden on sovelluttava myös kiipeämiseen.

Tärinä

1. Voimakas tärinä voi aiheuttaa heikosta verenkierrosta kärsiville henkilöille verisuoni- tai hermostovammoja. Tärinä voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa: kehonosien puutuminen, kihelmöinti, kipu, pistely, muutokset ihon värissä tai ihossa. Jos tällaisia oireita ilmenee, hakeudu lääkärin hoitoon. Voit pienentää valkosormisuussyndrooman riskiä pitämällä kätesi lämpiminä käytön aikana ja huolehtimalla siitä, että laite ja sen lisävarusteet ovat kunnossa.

SÄILYTÄ NÄMÄ OHJEET.

⚠️VAROITUS:

ÄLÄ anna työkalun helppokäyttöisyyden tai toistuvan käytön tuudittaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen. VÄÄRINKÄYTTÖ tai tämän käyttöohjeen turvamääräysten laiminlyönti voi johtaa vakaviin henkilövahinkoihin.

ENC007-8

1. Ennen akun käyttöönottoa tutustu kaikkiin laturissa (1), akussa (2) ja akkukäyttöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura akkua.
3. Jos akun toiminta-aika lyhenee merkittävästi, lopeta akun käyttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. Akkuneste voi aiheuttaa sokeutumisen.
5. Älä oikosulje akkua.

(1) Älä koske akun napoihin millään sähköä johtavalla materiaalilla.
(2) Vältä akun oikosulkemista äläkä säilytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edelleen kanssa.
(3) Älä altista akkua vedelle tai sateelle. Akun oikosulku voi aiheuttaa voimakkaan sähkövirran, palovammoja ja jopa laitteen rikkoutumisen.

1. Älä säilytä työkalua ja akkua paikassa, jossa lämpötila voi nousta 50 ° C:een tai sitäkin korkeammaksi.
2. Älä hävitä akkua polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi saada akun räjähtämään.
3. Varo kolhimasta tai pudottamasta akkua.
4. Älä käytä viallista akkua.
5. Hävitä akku paikallisten määräysten mukaisesti.

SÄILYTÄ NÄMÄ OHJEET.

Vihjeitä akun käyttöiän pidentämiseksi

1. Lataa akku ennen kuin se ehtii purkautua kokonaan. Lopeta työkalun käyttö ja lataa akku aina, kun huomaat tehon heikkenevän.
2. Älä koskaan lataa täyttä akkua. Ylilataus lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10° C - 40° C. Anna kuuman akun jäähtyä ennen latausta.
4. Lataa akku kuuden kuukauden välein, jos sitä ei käytetä pitkään aikaan.

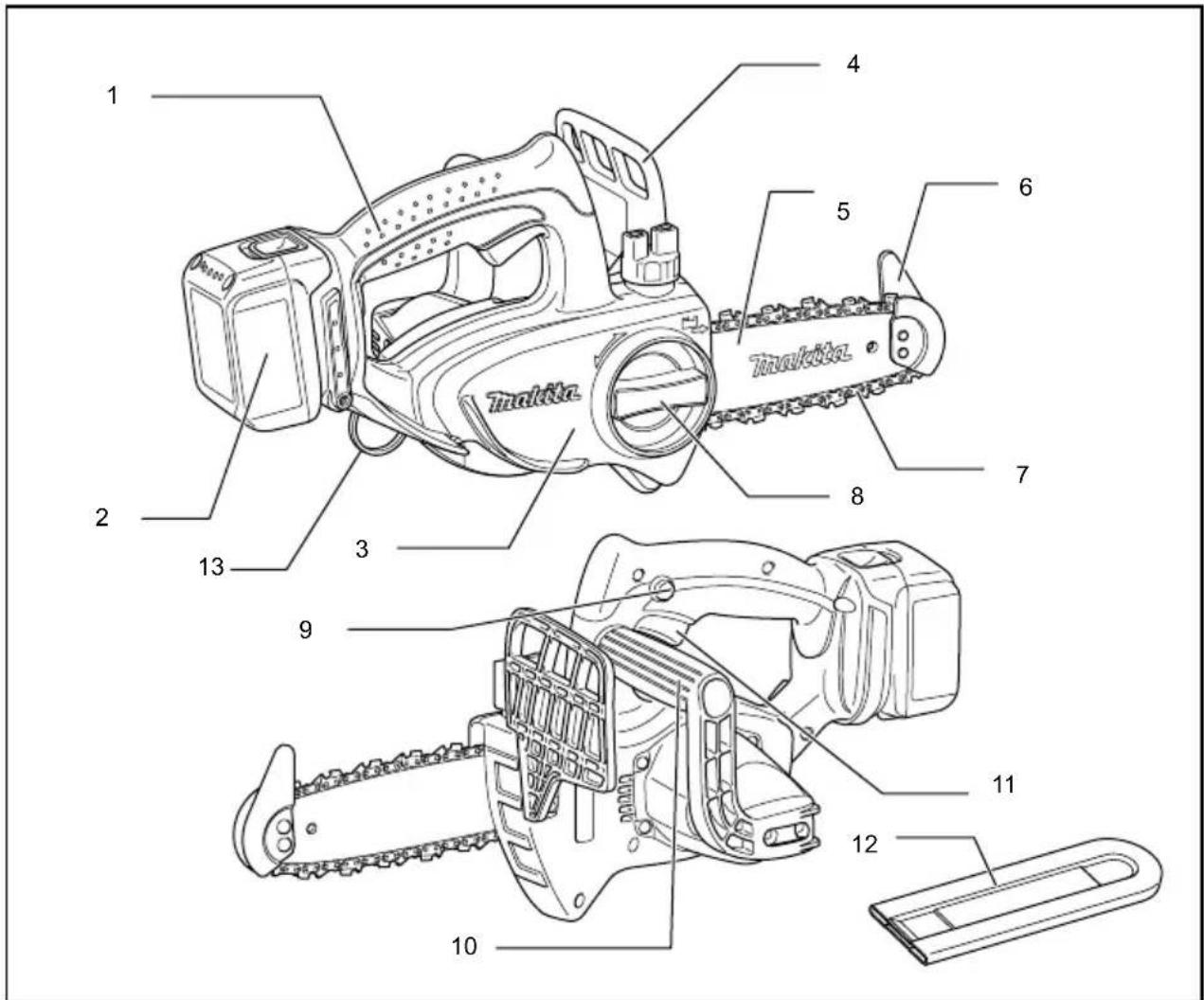

Osat

008588

1	Yläkahva	8	Nuppi
2	Akku	9	Lukituksen vapautuspainike
3	Hammaspyörän kotelo	10	Etukahva
4	Etukahvan suojus	11	Liipaisinkytkin
5	Ohjaustanko	12	Ketjunsuojus
6	Kärkisuojus	13	Karabiinihaan tai köyden kiinnike
7	Sahan ketju

008589

TOIMINTOJEN KUVAUS

HUOMIO:

- Varmista aina ennen säätöjä ja tarkastuksia, että työkalu on sammutettu ja akku irrotettu.

Akun asentaminen tai irrottaminen

Kuva1

HUOMIO:

• Sammuta työkalu aina ennen akun kiinnittämistä tai irrottamista.
• Pidä työkalusta ja akusta tiukasti kiinni, kun irrotat tai kiinnität akkua. Jos akku tai työkalu putoaa, ne voivat vaurioitua tai aiheuttaa loukkaantumisen.

Irrota akku painamalla akun etupuolella olevaa painiketta ja vetämällä akku ulos työkalusta.

Kiinnitä akku sovittamalla akun kieleke rungon uraan ja työntämällä akku sitten paikoilleen. Työnnä akku pohjaan asti niin, että kuulet sen napsahtavan paikoilleen. Jos painikkeen yläpuolella näkyy punainen ilmaisin, akku ei ole lukkiutunut täysin paikoilleen.

△HUOMIO:

• Työnnä akku aina pohjaan asti, niin että punainen ilmaisin ei enää näy. Jos akku ei ole kunnolla paikallaan, se voi pudota työkalusta ja aiheuttaa vammoja joko käyttäjälle tai sivullisille.
• Älä käytä voimaa akun asennuksessa. Jos akku ei mene paikalleen helposti, se on väärässä asennossa.

Akun suojausjärjestelmä (tähtimerkinnällä merkitty litiumioniakku)

Kuva2

Tähtimerkinnällä merkityssä litiumioniakussa on suojausjärjestelmä. Tämä järjestelmä pidentää akun käyttöikää katkaisemalla automaattisesti virran työkaluun.

Työkalu voi pysähtyä automaattisesti kesken käytön, jos työkalussa tai akussa ilmenee jokin seuraavista tilanteista:

• Ylikuormitus:

Työkalua käytetään tavalla, joka saa sen kuluttamaan epätavallisen paljon virtaa.

Vapauta silloin työkalun liipaisinkytkin, ja lopeta ylikuormitustilan aiheuttanut käyttö. Käynnistä sen jälkeen työkalu uudelleen painamalla liipaisinkytkintä.

Jos työkalu ei käynnisty, akku on ylikuumentunut. Anna silloin akun jäähtyä, enne kuin painat liipaisinkytkintä uudelleen.

• Alhainen akun jännite:

Akun varaus ei riitä työkalun käyttämiseen. Irrota silloin akku ja lataa se.

Kytkimen käyttäminen

HUOMIO:

- Tarkista aina ennen akun kiinnittämistä työkaluun, että liipaisinkytkin kytkeytyy oikein ja palaa OFF-asentoon, kun se vapautetaan.

Kuva3

Käytä lukituksen vapautusnappia liipaisinkytkimen tahattoman vetämisen estämiseksi.

Työkalun käynnistämiseksi paina lukitusnappia sisään ja vedä liipaisinkytkimestä. Laite pysäytetään vapauttamalla liipaisinkytkin.

KOKOONPANO

HUOMIO:

- Varmista aina ennen mitään työkalulle tehtäviä toimenpiteitä, että se on sammutettu ja akku irrotettu.

Ketjun kiinnitys ja irrotus

HUOMIO:

• Varmista aina ennen ketjun kiinnitystä tai irrotusta, että laite on sammutettu ja akku irrotettu.
• Käytä aina suojakäsineitä, kun kiinnität tai irrotat ketjua.
• Käytä ainoastaan tähän sahaan suunniteltua levypäädyllä varustettua ketjua ja terälevyä (katso varaosalistan Otteita).
• Iskun estämiseksi älä poista levynpäätyä tai vaihda terälevyä sellaiseen, jossa ei ole levynpäätyä.

Kuva4

Löysää ruuvi kiertämällä sitä vastapäivään, kunnes hammaspyörän suojus irtoaa.

Irrota hammaspyörän kotelo.

Irrota teräketju ja terälevy sahasta.

Kuva5

Aseta teräketju toinen pää terälevylle. Aseta ketju sitten paikalleen kuvan mukaisesti, sillä se pyörii nuolen osoittamaan suuntaan.

Kuva6

Aseta teräketju paikalleen siten, että jousi jää sen sisäpuolelle. Katso myös, että teräketju asettuu toisella puolella hammaspyörän ympärille kuvan mukaisesti.

Kuva7

Käännä terälevyä vastapäivään ja kiinnitä se paikalleen siten, että terälevyn pää ottaa jouseen kiinni.

Kuva8

Aseta hammaspyörän suojuksen kieleke sahassa olevaan aukkoon ja aseta suojus sitten paikalleen.

Kuva9

Kiristä ruuvi kääntämällä nuppia myötäpäivään.

Ketjunkireyden säätö

Kuva10

Ruuvia ei tarvitse löysätä kuin hieman, jotta teräketjun kireyttä voidaan säätää. Kiristä ruuvi tiukkaan, kun olet säätänyt ketjun kireyden.

Kuva11

△HUOMIO:

• Uudet ketjut usein löystyvät, kun niitä on käytetty jonkin aikaa. Tarkista ketjun kireys ennen käyttöä.
• Ketju voi lähteä paikaltaan, jos se on löysällä.
• Ketjun kiinnitys ja irrotus on syytä tehdä puhtaassa ympäristössä, jossa ei ole sahanpurua tai vastaavaa.

Kaarnapiikki (lisävaruste)

Kuva12

Asenna kaarnapiikki seuraavien ohjeiden mukaisesti:

1. Irrota hammaspyörän kansi, teräketju ja terälevy tässä käyttöoppaassa kuvatulla tavalla.
2. Kohdista kaarnapiikin reiät ketjusahassa oleviin reikiin.
3. Kiristä se tiukasti paikalleen ruuveilla.

TYÖSKENTELY

Voitelu

Kuva13

Teräketju voidellaan automaattisesti, kun sahaa käytetään.

Tarkista öljysäiliössä jäljellä olevan öljyn määrä öljymäärän tarkistusikkunasta.

Poista säiliön korkki, kun täytät öljysäiliön.

Muista sulkea öljysäiliön korkki, kun olet täyttänyt säiliön.

△HUOMIO:

• Kun täytät sahan öljysäiliötä ensimmäistä kertaa tai kun lisäät öljyä täysin tyhjenneeseen säiliöön, lisää öljyä täyttökaulan alareunaan asti. Muutoin öljyn syötössä voi esiintyä häiriöitä.
• Käytä Makitan teräketjuöljyjä tai muita myynnissä olevia teräketjuöljyjä.
• Älä käytä öljyä, jossa on likaa tai roskia tai haihtuvia öljyjä.
• Käytä puiden oksia karsiessasi kasviöljyä. Mineraaliöljyt voivat vahingoittaa puita.
• Älä käytä voimaa puiden oksia karsiessasi.
• Varmista, että öljysäiliön korkki on paikallaan, ennen kuin aloitat sahaamisen.

Pidä saha erossa puusta. Käynnistä saha ja odota, että voitelu alkaa toimia kunnolla.

Tuo kärkiohjain/alempi ohjain oksan kanssa yhteyteen sen katkaisemiseksi ennen päälle kytkemistä. Oksien katkominen siten, että kärkiohjain/alempi ohjain ei ole yhteydessä oksan kanssa saattaa aiheuttaa ohjaustangon horjahduksen vammauttaen käyttäjää.

Sahaa puu poikki laskemalla sahaa alaspäin.

Puiden karsinta

Kuva14

Kuva15

HUOMIO:

• Pidä kaikki rungon osat loitolla ketjusta moottorin ollessa käynnissä.
• Pidä sahaa hyvin molemmin käsin kun se on käynnissä.
• Älä kurkota. Säilytä aina tukeva jalansija ja tasapaino.

Tuo kärkiohjain/alempi ohjain oksan kanssa yhteyteen sen katkaisemiseksi ennen päälle kytkemistä. Oksien katkominen siten, että kärkiohjain/alempi ohjain ei ole yhteydessä oksan kanssa saattaa aiheuttaa ohjaustangon horjahduksen vammauttaen käyttäjää.

Kun leikkaat paksuja oksia, tee ensin pintapuolinen lovi alaosaan ja tee loppuun leikkaamalla ylhäältäpäin.

Kuva16

Jos yrität leikata paksuja oksia alhaalta päin, oksa saattaa sulkeutua ja puristaa sahan loveen.

Jos yrität leikata paksuja oksia ylhäältä päin ilman että teet pintapuolista lovea alhaalta päin, oksa saattaa haljeta.

Kuva17

Jos et pysty leikkaamaan puuta täysin läpi yhdellä vetäisyllä:

Sovella kevyttä painetta kahvaan ja jatka sahaamista ja vedä sahaa taaksepäin hieman; sovella sitten hokkia hieman alempana ja tee loppuun leikkaus nostamalla kahvaa.

Kuva18

Koneen kantaminen

Kuva19

Irrota akku sahasta ja aseta teräsuojus paikalleen, ennen kuin liikutat sitä paikasta toiseen. Peitä myös akku sen kannella.

KUNNOSSAPITO

HUOMIO:

• Varmista aina ennen tarkastusta tai huoltoa, että työkalu on sammutettu ja akku irrotettu.
• Käytä aina suojakäsineitä, kun tarkastat laitetta tai teet huoltotyötä.
• Älä koskaan käytä bensiiniä, ohentimia, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua.

Ketjun teroitus

HUOMIO:

- Irrota akku sahasta ja käytä suojakäsineitä, kun huollat sahaa.

Kuva20

Teroita ketju, kun

• Kostea puuta sahatessa syntyy jauhomaista sahajauhoa.
• Ketju tunkeutuu puuhun heikosti, vaikka sahaa painettaisiin voimakkaasti.
• Leikkuureuna on selvästi vaurioitunut.
• saha vetää puussa vasemmalle tai oikealle. Tähän on syynä ketjun epätasainen teroitus tai toisen puolen vaurioituminen.

Teroita ketju säännöllisesti, mutta poista vain vähän materiaalia kerrallaan.

Kaksi tai kolme viilan vetoa tavallisesti riittää tavanomaisessa teroituksessa. Kun olet teroittanut ketjun useaan kertaan, teroituta se MAKITAn valtuutetussa huoltokorjaamossa.

- Käytä teräketjun teroitukseen pyöreää erikoisviillaa (lisävaruste), jonka halkaisija on 4 mm. Tavanomaiset pyöreat viilat eivät sovi tähän tarkoitukseen.

Kuva21

- Viila saa ottaa materiaaliin vain eteenpäin suuntautuvalla vedolla. Nosta viila irti materiaalista paluuvedolla.

- Teroita lyhyin leikkuuhammas ensimmäiseksi. Tämän hampaan pituutta käytetään sitten teräketjun muiden hampaiden mittana.

- Ohjaa viilaa kuvan osoittamalla tavalla.

- Viilan ohjaaminen helpottuu, jos käytetään viilaohjainta (lisävaruste). Oikea 30° teroituskulma on merkitty viilaohjaimeen (kohdista merkinnät niin, että ne ovat yksisuuntaisia teräketjun kanssa). Ohjain rajoittaa myös tunkeumasyvyyden oikeaksi (4/5 viilan halkaisijasta).

Ohjaa viilaa kuvan osoittamalla tavalla.

- Teroituksen jälkeen syvyydensäätöhampaan korkeus ketjunmittaustyökalulla (lisävaruste).

Kuva22

• Poista kaikki, myös aivan vähäinen ulkoneva aines erikoislattaviilalla (lisävaruste).
• Pyöristä syvyydensäätöhampaan etuosa uudelleen.
• Puhdista teräketju pölystä ja pirstaleista, kun olet säätänyt syvyydensäätöhampaiden korkeudet.

Terälevyn puhdistus

Kuva23

Lastut ja sahanpuru kerääntyvät terälevyuraan, tukkivat sen ja heikentävät öljyn virtauksen. Puhdista saha aina lastuista ja sahanpuruista sahan teroituksen tai ketjunvaihdon yhteydessä.

Öljysuodattimen puhdistus öljynpäästöaukossa

Öljynpäästöaukossa olevassa öljysuodattimessa saattaa kerääntyä käytön aikana vähän pölyä tai muita hiukkasia.

Öljysuodattimessa kerääntynyt vähäinen pöly tai muut hiukkaset saattavat heikentää päästövirtaa ja aiheuttaa sahalle riittämättömän voitelun.

Kun ketjuöljyn jakelu on riittämätön terälevyn kärjessä, puhdista suodatin seuraavasti.

Poista akku työkalusta.

Poista hammaspyörän kansi ja ketju työkalusta. (Ks.osaa "Ketjun kiinnitys ja irrotus".)

Kuva24

Poista työntömutteri reijitettyä teräruuvimeisseliä käyttäen ohuen akselin kanssa.

Kuva25

Ota suodatin pois sahasta ja poista vähäinen pöly tai hiukkaset siitä. Kun suodatin on liian likainen, vaihda se uuteen.

Kiinnitä akku ketjusahaan.

Kuva26

Vedä liipasinkytkimestä, jotta kerääntynyt pöly tai muut hiukkaset voisivat virrata pois öljynpäästöaukosta ketjuöljyn vapauttaen.

Poista akku työkalusta.

Kuva27

Liitä puhdistettu öljysuodatin öljynpäästöaukkoon. Kun suodatin on liian likainen, vaihda se uuteen.

Kuva28

Liitä työntömutteri kuvan osoittamalla tavalla sen oikea puoli ylöspäin asetettuna öljynpäästöaukkoon suodattimen tukemiseksi. Jos suodatinta ei voi tukea tarkiseltuneella työntömutterilla, vaihda työntömutteri uuteen.

Asenna uudelleen hammaspyörän kansi ja ketju työkaluun.

Hammaspyörän vaihtaminen

Ennen uuden ketjun kiinnitystä tarkista hammaspyörän kunto.

Kuva29

HUOMIO:

- Kulunut hammaspyörä vahingoittaa uutta ketjua. Tässä tapauksessa vaihda kulunut hammaspyörä. Hammaspyörä tulee asentaa siten, että se on kuvan mukaisessa asennossa.

Kuva30

Vaihda myös lukitusrengas hammaspyörän vaihdon yhteydessä.

Hiiliharjojen vaihtaminen

Kuva31

Irrota ja tarkista hiiliharjat säännöllisesti. Vaihda uusiin, kun ne ovat kuluneet rajamerkkiin saakka. Pidä hiiliharjat puhtaina ja vapaina liukumaan pitimissään. Molemmat hiiliharjat on vaihdettava samalla kertaa. Käytä vain keskenään samanlaisia hiiliharjoja.

Irrota hiiliharjat kannet ruuvitaltalla. Poista kuluneet hiiliharjat, aseta uudet harjahiilet paikalleen ja kiinnitä hiiliharjojen kansi paikalleen.

Kuva32

Ketjusahan säilytys

Puhdista ketjusaha ennen säilytystä. Poista kaikki lastut ja sahanpurut ketjusahasta hammaspyörän suojuksen poistamisen jälkeen. Kun olet puhdistanut sahan, käytä sitä ilman kuormaa, jotta öljy levittyy terälevvyn ja ketjuun.

Aseta teräsuojus paikalleen.

Tyhjennä öljysäiliö ja aseta ketjusaha siten, että öljysäiliön korkki on ylöspäin.

Koneen TURVALLISUUDEN ja LUOTETTAVUUDEN säilyttämiseksi korjaukset sekä muut huoltotoimet ja säädöt on jätettävä Makitan valtuuttaman huollon tehtäväksi käyttäen aina Makitan alkuperäisiä varaosia.

Määräaikaishuolto

Tekemällä seuraavat huoltotoimenpiteet säännöllisesti voit varmistaa pitkän käyttöiän, ehkäistä vikoja ja varmistaa turvalaitteiden moitteettoman toiminnan.

Takuu edellyttää, että huollot tehdään säännöllisesti ja ohjeiden mukaan. Huollon laiminlyönti voi aiheuttaa tapaturmavaaran!

Ketjusahan käyttäjä ei saa tehdä muita kuin tässä oppaassa kuvattuja huoltotöitä. Kaikki tällaiset huoltotyöt on teetettävä valtuutetussa huoltoliikkeessä.

Kohde\Käyttöaika		Ennen käyttöä		Joka viikko	3 kukauden Joka paiva välein	Vuosittain	Ennen säilytystä
Ketjusaha	Tarkasta.	○
	Puhdista.		○
	Tarkistuta valtuutetussa huoltollikkeessä.					○	○
Sahan ketju	Tarkasta.	○
	Teroita tarvittaessa.						○
Ohjaustanko	Tarkasta.	○	○
	Irrota ketjusahasta.						○
Ketjun voitelu	Tarkista öljynsyöttönopeus.	○
Liipaisinkytkin	Tarkasta.	○
Lukituksen vapautuskytkin	Tarkasta.	○
Öljysäiliön korkki	Tarkista kireys.	○
Ketjusieppo	Tarkasta.			○
Ruuvit ja mutterit	Tarkasta.			○

014813

VIANMÄÄRITYS

Tarkista laite ensin itse, ennen kuin viet sen korjattavaksi. Jos ongelmaan ei löydy ratkaisua käyttöoppaasta, älä kuitenkaan yritä purkaa työkalua osiin. Vie laite sen sijaan Makita-huoltoliikkeeseen. Käytä korjaamiseen aina alkuperäisiä Makita-varaosia.

Vikatoiminto Syy Toimenpide
Ketjusaha ei käynnisty.	Akku ei ole paikallaan.	Asenna ladattu akku paikalleen.
	Akkuvika (jännitteisenä).	Lataa akku.Jos lataus ei onnistu, vaihda akku.
Moottori pysähtyy toimittuaan lyhyen ajan.	Akun varaus ei riitä.	Lataa akku.Jos lataus ei onnistu, vaihda akku.
Ketjussa ei ole öljyä.	Öljysäiliö on tyhjä.	Täytä öljysäiliö.
	Öljynsiirtoura on likainen.	Puhdista ura.
	Öljypumpun toimintahäiriö.	Kysy korjausohjeita valtuutetulta huoltoliikkeeltä.
Laite ei saavuta suurinta kierrosnopeutta.	Akku ei ole oikein paikallaan.	Kiinnitä akku paikalleen tässä käyttöohjeessa kuvatulla tavalla.
	Akun varaus ei riitä.	Lataa akku. Jos lataus ei onnistu, vaihda akku.
	Voimansiirto ei toimi oikein.	Kysy korjausohjeita valtuutetulta huoltoliikkeeltä.
Ketju ei pysähdy: pysäytä laite heti!	Kytkimen toimintahäiriö.	Kysy korjausohjeita valtuutetulta huoltoliikkeeltä.
Laite tärisee epänormaalisti: pysäytä laite heti!	Terälevy tai ketju löysällä.	Säädä terälevyä tai ketjun kireyttä.
	Työkalun toimintahäiriö.	Kysy korjausohjeita valtuutetulta huoltoliikkeeltä.

014814

LISÄVARUSTEET

HUOMIO:

- Näitä lisävarusteita ja -laitteita suositellaan käytettäväksi tässä ohjekirjassa mainitun Makitan koneen kanssa. Minkä tahansa muun lisävarusteen tai -laitteen käyttäminen voi aiheuttaa loukkaantumisvaaran. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seuraavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Erilaisia alkuperäisiä Makita-akkuja ja latureita
  • Teräketju
  • Terälevyn suojus
  • Terälevy kokonaisena
  • Viila

HUOMAUTUS:

- Jotkin luettelossa mainitut varusteet voivat sisältyä työkalun toimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

LATVIEŠU (oriğinālās instrukcijas)

Vastavalt Euroopa Parlamendi ja
