EFI 8060-90 B - Keittiön liesituuletin GRAM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Gram
Malli	EFI 8060-90 B
Leveys	90 cm
Ohjaustyyppi	Kosketusohjaus eleohjauksella
Puhallinnopeudet	Matala, Keskitaso, Turbo (Turbo kestää 5 minuuttia)
Valaistus	LED, säädettävä kirkkaus ja värilämpötila (3000K-7000K)
Sammutusajastin	Kyllä, 15 minuuttia
Suodatintyyppi	Alumiininen rasvasuodatin (pestävä) ja valinnainen hiilisuodatin kierrätyskäyttöön
Rasvasuodattimen puhdistus	Joka kuukausi, konepestävä
Hiilisuodattimen vaihto	Joka 2 kuukautta
Asennustyyppi	Seinälle asennettava liesikupu
Kanavan halkaisija	120 mm tai 150 mm
Vähimmäisasennuskorkeus	650 mm sähkölieden yläpuolella, 450 mm kaasulieden yläpuolella (tai kaasulieden ohjeiden mukaan)
Virtalähde	220-240 V, 50 Hz
Paino	Noin 18 kg
Mitat (KxLxS)	Noin 800 x 900 x 500 mm
Turvaominaisuudet	Lapsilukko, automaattinen sammutus, ei avotulta
Energialuokka	Ei määritelty

Usein kysytyt kysymykset - EFI 8060-90 B GRAM

Kuinka asennan Gram EFI 8060-90 B liesituulettimen?

Asennus tulee teettää pätevällä asentajalla. Varmista, että seinä on riittävän vahva tukemaan liesituuletinta. Pidä vähintään 650 mm etäisyys sähkölieden yläpuolella tai 450 mm kaasulieden yläpuolella. Liitä kanava (120 mm tai 150 mm halkaisija) poistotilaa varten tai asenna hiilisuodatin kierrätystilaa varten. Katso asennuskaavioita käsikirjasta.

Kuinka käytän eleohjausta?

Eleohjaus on oletuksena käytössä. Siirrä avointa kättäsi 5-10 cm etäisyydellä ohjauspaneelista. Pyyhkäise vasemmalta oikealle kytkeäksesi päälle/lisätäksesi puhallinnopeutta, oikealta vasemmalle vähentääksesi/sammuttaaksesi. Pidä käsiä anturin 2 yläpuolella vaihtaaksesi valaistusta. Jokaisen eleen tulisi kestää noin 1 sekunti.

Kuinka puhdistan alumiinisen rasvasuodattimen?

Puhdista alumiininen rasvasuodatin vähintään kerran kuukaudessa. Voit pestä sen astianpesukoneessa tai käsin miedolla pesuaineella. Usean pesun jälkeen väri voi muuttua; tämä on normaalia.

Kuinka usein hiilisuodatin tulee vaihtaa?

Vaihda hiilisuodatin joka 2 kuukautta tai useammin, jos liesituuletinta käytetään paljon. Hiilisuodattimia ei voi pestä tai regeneroida.

Kuinka säädän valaistuksen väriä?

Valmiustilassa kosketa ja pidä valoanturia ja puhallinnopeuden vähennysanturia samanaikaisesti 2 sekuntia. Näyttö näyttää 'L'. Käytä puhallinnopeuden + ja - antureita valitaksesi värin 3000K (lämmin) ja 7000K (kylmä) välillä. Odota 3 sekuntia tallentaaksesi.

Mitä teen, jos liesituuletin ei toimi?

Tarkista ensin virtalähde ja varmista, että pistoke on kytketty. Jos virtajohto on vaurioitunut, anna pätevän teknikon vaihtaa se. Muissa ongelmissa katso vianmääritysosiota tai ota yhteyttä asiakastukeen.

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, kierrätystilassa. Sinun tulee asentaa hiilisuodatin (ei sisälly toimitukseen). Ilma suodatetaan ja palautetaan keittiöön.

Mikä on sammutusajastin ja kuinka käytän sitä?

Sammutusajastin sammuttaa liesituulettimen automaattisesti 15 minuutin jälkeen. Aktivoidaksesi kosketa ja pidä sammutusajastinanturia 3 sekuntia. Tämä on hyödyllistä suodattaaksesi höyryjä ruoanlaiton jälkeen.

Onko liesituuletin turvallinen käyttää kaasulieden yläpuolella?

Kyllä, mutta pidä vähintään 650 mm etäisyys tai kaasulieden valmistajan määrittelemä etäisyys. Älä jätä avotulta valvomatta ja varmista, että liekki ei ulotu kattilan ulkopuolelle.

Kuinka säädän valaistuksen kirkkautta?

Kun valaistus on päällä, kosketa ja pidä valoanturia muutaman sekunnin ajan. Kirkkaus vaihtelee tasoja. Vapauta asettaaksesi haluamasi kirkkaus.

KÄYTTÖOHJE EFI 8060-90 B GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

ANVÄNDARMANUAL – KÖKSFLÄKT MED UTSUGSFUNKTION SV 30

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyttämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 23

ASENNUS

25

KÄYTTÖ

JA

HUOLTO

26

YMPÄRISTÖNSUOJELU

29

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuodattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b/c).

- Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.
- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.
- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).
- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li- esituuletinta käytetään käryn imemiseen).

• Alä nojaa tuulettimeen.
• Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".
• Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.
• Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.
  ●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

• Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
• Oikaise verkkojohto ennen asennusta.
• Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tarkista aina ennen liesituulettimen kytkemistä verkkovirtaan, että virtajohto on asennettu oikein ja ettei se ole laitteen puristuksissa. On suositeltavaa varmistaa ennen asennusta, että liesituuletin toimii oikein.

ASENNUS

Asennus

Vaiheitainen laitteen asennus näkyy Kuvasta 3...

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen.

liesituulettimen edessä olevien aukkojen kautta.

Tässä asetuksessa on tarpeen asentää

hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

Liesituulettimen säätimet

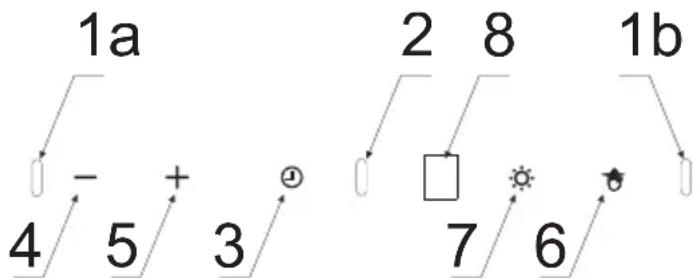

Ohjauspaneeli näkyy kuvassa 4. Se on viitteeksi myös alla:

Laitteessa on eleohjausanturit (1a, 1b, 2) ja näyttö (8).

Ohjauspaneelissa on kosketussäätimet: Säädinten kuvaus:

3- Ajastin-anturi
4- Puhallinnopeuden vähentämisanturi
5- Puhallinnopeuden lisäämisanturi
6- Eleohjauksen on/off-anturi
7- Valon säätöanturi

Kun laite on kytketty virtalähteeseen, kaikki merkkivalot syttyvät hetkeksi ja näytöllä näkyy myös 8. Sen jälkeen kaikki merkkivalot ja näyttö sammuvat ja ainoastaan eleohjausanturin merkkivalo palaa ohjauspaneelilla. Liesituuletin siirtyy valmiustilaan, jolloin näytöllä näkyy piste.

Kun laite on aktivoitu, käynnistä puhallin koskettamalla +

Käytettävissä olevat tuuletinnopeudet:

• Pieni nopeus (1). Käytä tätä nopeutta, kun valmistat vähän ruokaa, josta tulee tuskin lainkaan käryä.
• Keskinopeudet (2–3). Käytä tätä nopeutta, kun valmistat useita ruokia samanaikaisesti ja käryä on kohtalaisesti.
• Turbo (P) – käytä tätä nopeutta paistaessasi ja grillatessasi, jos käryä tulee paljon.

Lisää tai vähennä puhallinnopeutta antureilla +ja .—

Huomautus! Turbo-tila on voimassa vain 5 minuutin ajan, jonka jälkeen puhaltimen nopeus laskee automaattisesti yhden tason alemmas.

Voit sammuttaa puhaltimen koskettamalla —toistuvasti, kunnes puhal-linnopeus laskee nollaan

Voit sytyttää tai sammuttaa valot koskettamalla

Valojen kirkkauden säätäminen

Kun kytket laitteen virtalähteeseen, se on alkutilassa. Voit sen jälkeen säätää valojen kirkkautta. Voit tehdä näin koskettamalla ♦jolloin valot syttyvät. Kosketa ja pidä säädintä painettuna muutaman sekunnin ajan ja valojen kirkkaus muuttuu. Jos pidät säädintä painettuna muutaman sekunnin pidempään, valojen kirkkaus muuttuu jälleen. Valoilla on useita kirkkaustasoja.

Valojen värin säätäminen

Kun laite on valmiustilassa, kosketa ja pidä — ja painettuna 2 sekun-nin ajan. Tällöin näytölle ilmaantuu vilkkuva "L" (valojen ilmaisin). Nyt voit vaihtaa värin mieleiseksi + ja – painikkeilla. Voit hyväksyä valitun värin odottamalla 3 sekuntia. Värialue on 3000°K (lämmin) - 7000°K (kylmä).

Ajastin

Ajastimella voit asettaa liesituulettimen kytkeytymään pois päältä tietyn ajan kuluttua. Käytä ajastinta suodattamaan käryn pois ilmasta ruoan valmistuksen jälkeen. Kosketa ja pidä painettuna 3 sekunnin ajan, niin ajastin aktivoituu. Tämän jälkeen laite sammu automaattisesti noin 15 minuutin kuluttua.

Eleohjaus

Kun kytket laitteen verkkovirtaan, eleohjaus on aktiivinen ja 🚫merkivalo palaa. Kytke eleohjaus pois päältä koskettamalla 🚫Aktivoi eleohjaus uudelleen koskettamalla 🚫uudelleen.

Voit ohjata tuulettimen nopeutta ja valaistusta eleiden avulla. Kun ele-ohjaus on aktiivinen, voit myös ohjata laitetta kosketusanturien avulla.

Eleohjaus toimii oikein, kun siirrät avoimen käden n. 5-10 cm:n päähän ohjauspaneelin pinnasta.

Huomautus: Voit säätää puhaltimen nopeutta liikuttamalla kättä antureiden ohi kuvan 4 kohtien 1a ja 1b mukaisesti. Alue, jonka päälle käsi on siirrettävä, on merkitty tämän oppaan alla oleviin kuviiin.

Kun jonkin toiminnon (kuten turbonopeuden) aktivointi edellyttää useita käsieleitä, vie kätesi toista elettä varten pois ohjauspaneelista, jotta vältät liikeanturien aktivoimisen). Käsiliikkeet eivät saa olla nopeita. Yhden eleen on kestettävä mieluummin n. 1 sekunnin ajan.

Voit aktivoida laitteen liikuttamalla kättä anturien ohi vasemmalta oikealle. Näyttöön tulee

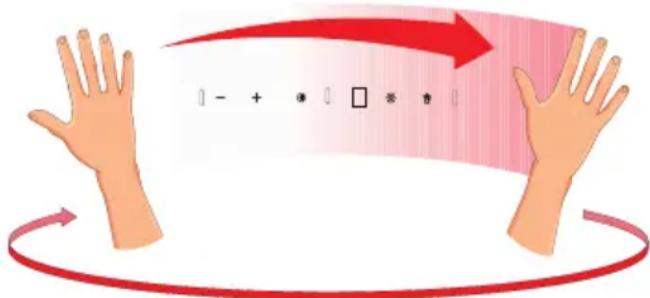

Voit kytkeä puhaltimen päälle tai lisätä puhal- linnopeutta siirtämällä kätesi vasemmalta oikeal- le useita kertoja valmius- tilassa. Näyttöön tulee kunkin käsieleen jälkeen nykyinen puhallinnopeus.

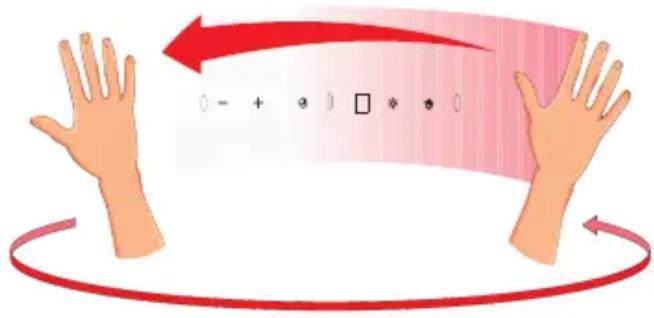

Voit kytkeä puhaltimen pois päältä tai vähentää puhaltimen nopeutta siirtämällä kätesi valmiustilassa oikealta vasemmalle useita kertoja, kunnes näytössä näkyy. Kun siirrät kättäsi vielä yhden kerran, laite kytkeytyy pois päältä (eleohjaus on yhä aktiivinen).

Voit sammuttaa tai sytyt-tää valot pitämällä kättä noin 10 cm 2-anturin yläpuolella.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hiilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tulevat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuih-kua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat „tumentaa lakattuja pintoja.
• Alä käytä syövyttäviä aineifa, eikä etenkään ruostumattoman teräksen puhdistamiseen.
• Älä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU:N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

• Pienjännitedirektiivi 2014/35/EY
• Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2014/30/EY
• Ecodesign-direktiivi 2009/125/EY
  • Direktiivi RoHS 2011/65/EY

ja sille on tämän mukaisesti annettu €-merkintä ja siitä on tehty vaatimus- tenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
