EFI 8060-90 B - Emhætte GRAM - Gratis brugsanvisning og manual
Find enhedens vejledning gratis EFI 8060-90 B GRAM i PDF-format.
| Produkttype | Emhætte |
| Mærke | Gram |
| Model | EFI 8060-90 B |
| Bredde | 90 cm |
| Betjeningstype | Touchbetjening med gestusstyring |
| Blæserhastigheder | Lav, Medium, Turbo (Turbo varer 5 minutter) |
| Belysning | LED med justerbar lysstyrke og farvetemperatur (3000K-7000K) |
| Sluk-timer | Ja, 15 minutter |
| Filtertype | Aluminiumsfedtfilter (vaskbart) og valgfrit kulfilter til recirkulation |
| Rengøring af fedtfilter | Hver måned, tåler opvaskemaskine |
| Udskiftning af kulfilter | Hver 2. måned |
| Installationstype | Vægmonteret skorstensemhætte |
| Afgangsdiameter | 120 mm eller 150 mm |
| Minimum installationshøjde | 650 mm over el-komfur, 450 mm over gaskomfur (eller iht. gaskomfurets anvisninger) |
| Strømforsyning | 220-240 V, 50 Hz |
| Vægt | Ca. 18 kg |
| Mål (HxBxD) | Ca. 800 x 900 x 500 mm |
| Sikkerhedsfunktioner | Børnesikkerhed, automatisk slukning, ingen åben flamme |
| Energiklasse | Ikke specificeret |
Ofte stillede spørgsmål - EFI 8060-90 B GRAM
Brugerspørgsmål om EFI 8060-90 B GRAM
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Emhætte i PDF-format gratis! Find din vejledning EFI 8060-90 B - GRAM og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. EFI 8060-90 B af mærket GRAM.
BRUGSANVISNING EFI 8060-90 B GRAM
Læs denne brugsanvisning omhyggeligt, før apparatet tages i brug!
KÄYTTÖOPAS - KEITTIÖN LIESITUULETIN FI 22
Du er nu bruger af et køkken-emfang. Dette emfang er designet og produceret specielt med henblik på at opfylde dine forventninger, og det vil bestemt udgøre et passende element i et moderne køkken. Den moderne strukturelle løsning og den nyeste teknologi, der er anvendt ved produktionen af dette emfang, garanterer dets høje effektivitet og gode udseende.
Læs venligst denne brugsanvisning omhyggeligt, før emfanget installeres. Det vil hjælpe dig til at undgå fejltagelse under installationen og ved brug af emfanget.
Vi ønsker, at du bliver meget tilfreds med valget af vores køkken-emfang.
Symboler, der optræder i denne brugsanvisning, har følgende mening:
Vigtig information vedrørende korrekt brug af apparatet og din personlige sikkerhed.
Tip om at bruge apparatet.
Risici som resultat af ukorrekt brug af apparatet. Aktiviteter, der skal udføres af en kvalificeret tekniker.
Information om miljøbeskyttelse.
Dette angiver handlinger, som ikke må udføres af brugeren.
INDHOLDSFORTEGNELSE
VEJLEDNING I SIKKER BRUG 15
INSTALLATION 17
BETJENING OG VEDLIGEHOLDELSE 18
MILJ∅BESKYTTELSE 21
Dette apparat er kun beregnet til husholdningsbrug.
Producenten forbeholder sig ret til at indføre ændringer, som ikke påvirker betjeningen af apparatet.
●Producenten er ikke ansvarlig for skade forårsaget af installation eller brug, som ikke overholder denne brugsanvisning
- Emfanget er designet til at fjerne lugt fra madlavning. Brug ikke emfanget til noget andet formål.
- Tilslut emfanget i udsugningstilstand til en passende ventilationskanal (tilslut IKKE emfanget til en røg- eller luftkanal, som er i brug). Det kræver installation af luftudsugningskanalen ud til det fri. Længden af kanalen (typisk 120 eller 150 mm i diameter) bør ikke overskride 4-5 m. Luftudsugningskanalen er også påkrævet til teleskopiske og indbyggede emfang, der arbejder i recirkulationstilstand.
- Et emfang, der arbejder i recirkulationstilstand, kræver installation af et aktivt kulfilter. I dette tilfælde er installation af udsugningskanal ikke påkrævet, men det anbefales at installere en luftledeplade. (kun skorstens-emfang).
●Emfanget har selv-
stændigt lys og en ud- sugningsventilator, der kan betjenes på et af flere hastighedsniveau- er.
- Afhængigt af type, er emfanget designet til at være permanent fast-gjort på en lodret væg over et gas- eller el-komfur (skorstens- og universal-emfang); i loftet over et gas- eller el-komfur (∅-emfang); på et lodret indbygget mø-bel over et gas- eller el-komfur (teleskop- eller indbyggede emfang). Før installation skal det kontrolleres, at væg-/ loftsstrukturen er stærk nok til at bære emfan-get. Nogle emfang er meget tunge.
- Oplysninger om installationsafstanden over en elektrisk kogeplade kan ses i produktarket med tekniske oplysninger. Hvis gaskomfurets installationsinstruktion angiver en større afstand, skal denne tages i betragtning (fig. 1a/b/c).
●Hav ikke åben ild under emfanget. Når gryderne fjernes fra brænderen, skal den sættes på minimal flamme. Kontroller altid, at flam-
men ikke kommer uden for gryden, da det kan give uønsket energitab og en farlig koncentration af varme.
●Når der steges mad i fedtstof, skal det ske under konstant overvågning, da overophe-det fedtstof nemt an-tændes.
- Tag ledningen ud af stikket på væggen, før filteret renses eller før reparation
- Tekstil-fedtfilteret bør udskiftes, og aluminiumsfilteret bør renses mindst en gang om måneden på grund af den eksisterende brandfare (mættet fedt er meget letantændeligt).
- Hvis der bruges andre ikke-elektriske apparater i samme rum som emfanget (f.eks. ovne med flydende brændstof, gennemstrømsvandvarmere eller vandvarmere med tank) er det nødvendigt at skaffe den nødvendige luftventilation (luftforsyning). Sikker betjening er mulig under samtidig brug af emfanget og udstyr med forbrænding, hvis der, afhængigt af luftforsyningen, opretholdes et
negativt tryk på ikke mere end 0.004 milli-bar inde i rummet, hvor dette udstyr befinder sig (dette punkt gælder ikke, när emfanget bruges som lugtopfanger).
- Læn dig ikke mod em- fanget.
- Emfanget bør regelmæssigt rengøres indvendigt og på de ydre overflader (mindst en gang om måneden). Se kapitlet "Rengøring" i denne brugsanvisning.
●Hvis strømkablet bliver beskadiget, skal det udskiftes med et nyt hos en specialreparatør.
●Vær sikker på, at strømmen til apparatet nemt kan afbrydes, enten ved at trække stikket ud af stikkontakten eller ved at slukke for topols-kontakten.
- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner, eller som mangler erfaring og viden, med mindre de bliver overvåget eller instrueret i brug af apparatet af en person, der er ansvarlig for de-res sikkerhed.
●Børn skal vejledes for
at sikre, at de ikke leger med apparatet..
- Tjek om den angivne strømstyrke på mærkepladen svarer til den lokale strømstyrke.
- Strømkablet skal udrulles og rettes ud inden installationen.
- Advarsel! Emballagen (polyetylenposer, små stykker polysterenskum osv.) skal holdes væk fra børn under udpakningen.
- BEMÆRK: Før emfanget sluttes til strømfor-syningen, skal det altid kontrolleres, at strøm-kablet er korrekt in-stalleret og ikke sidder i klemme i apparatet. Det anbefales at kon-trollere, at emfanget fungerer korrekt før in-stallationen.
INSTALLATION
Installation
Trinvis installation af apparatet er vist på fig. 3...
Indstilling af luftudsugningstilstand for emfanget
I luftudsugningstilstanden bliver luften ledt ud i det fri via en speciel kanal. Ved denne indstilling skal kulfiltrene fjernes. Emfanget skal forbindes til den åbning, der leder luften ud i det fri, ved hjælp af en stiv eller fleksibel kanal, der er 120 mm i diameter, som kan købes i en forretning med installationsmaterialer.
En kvalificeret installatør bør foretage tilslutningen.
Indstilling med aktivt kulfilter
Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.
Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. I det tilfælde er det ikke nødvendigt at installere et aftræksrør.
Betjening af emhætte
Apparatet er udstyret med bevægelsessensorer (1a, 1b, 2) og et display (8).
Betjeningspanelet har følgende funktioner: Betjeningsfunktionerne er beskrevet i det følgende:
3- Sensor til sluk-ur
4- Sensor til reduktion af ventilatorhastighed
5- Sensor til øgning af ventilatorhastighed
6- Bevægelsessensor til at tænde/slukke
7- Sensor til lysbetjening
Efter at der tilsluttes strøm til apparatet, lyser alle indikatorer kortvarigt op, og displayet viser 8. Derefter slukker alle indikatorer og displayet, og kun bevægelsessensoren 9er oplyst på betjeningspanelet. Emhætten går i standby, hvilket indikeres af en prik på displayet.
- Låv hastighed (1). Brug denne hastighed, när der tilberedes små mængder mad med kun lidt damp.
- Medium hastigheder (2 og 3). Brug disse hastigheder, når der tilbere-des flere retter samtidigt med moderat mængde damp.
- Turbo ( )— brug denne hastighed, når der steges eller grilles med store mængder damp.
Brug sensorerne +og til at øge eller reducere ventilatorhastigheden.
Bemærk! Turbo-tilstand er kun aktiv i 5 minutter. Herefter reduceres ventilatorhastigheden automatisk med et trin.
Ventilatoren slukkes ved at berøre —gentagne gange, indtil ventilatorhastigheden er reduceret til nul
Berør 🌿 for at tænde/slukke lyset.
Justering af lysstyrken
Når du slutter strøm til apparatet, er lysstyrken i starttilstand. Du kan derefter justere den. Berør og lyset tænder. Berør og hold derefter den samme sensor i nogle få sekunder, og lysstyrken ændres. Hold senso-ren nogle få sekunder mere, og lysstyrken ændres igen. Der er adskillige niveauer for lysstyrken.
Justering af lysets farve
I standby-tilstand berøres og holdes — og ⚠2 sekunder. Et blinkende "L" vises på displayet. Brug nu + og – til at vælge den ønskede lysfarve. Vent blot 3 sekunder for at acceptere den ønskede lysfarve. Farveintervallet er 3000°K (varm) til 7000°K (kold).
Sluk-ur
Brug sluk-uret til at slukke emhætten efter en angiven tid. Brug sluk-uret til at fjerne dampen fra luften efter madlavning. Berør og hold ⏻ i 3 sekunder for at aktivere sluk-uret når som helst. Apparatet slukker automatisk efter ca. 15 minutter.
Bevægelsesbetjening
Når du slutter strøm til apparatet er bevægelsesbetjeningen aktiv, og indikatoren for tændt. Berør for at afbryde bevægelsesbetjeningen. Berør for at genaktivere bevægelsesbetjeningen.
Du kan bruge bevægelser til at styre ventilatorhastighed og lys. Når bevægelsesbetjeningen er aktiv, kan du desuden betjene apparatet med berøringssensorerne.
Bevægelsesbetjeningen virker korrekt, når du bevæger din åbne hånd ca. 5-10 cm hen over betjeningspanelets overflade.
Bemærk: For at justere ventilatorhastigheden skal du bevæge din hånd hen over sensorerne som vist på fig. 4, nr 1a og 1b. Det område, du skal bevæge hånden hen over, er markeret på figurerne herunder i denne vejledning.
Hvis aktivering af en bestemt funktion (f.eks. turbohastighed) kræver flere håndbevægelser, skal du tage hånden væk fra betjeningspanelet før næste bevægelse for at undgå at aktivere bevægelsessensorerne. Håndbevægelserne må ikke være for hurtige. Det er bedst, hvis en enkelt håndbevægelse tager ca. 1 sekund.

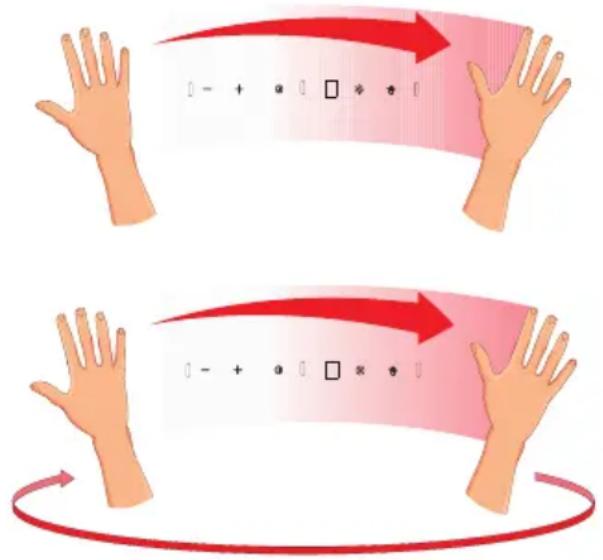

Aktiver apparatet ved at bevæge hånden hen over sensorerne fra venstre til højre. Displayet vil vise
Tænd ventilatoren, eller øg ventilatorhastigheden ved at bevæge hånden fra venstre til højre flere gange i standby-tilstand. Displayet vil vise den ak- tuelle ventilatorhastighed efter hver håndbevægel- se.
BETJENING OG VEDLIGEHOLDELSE

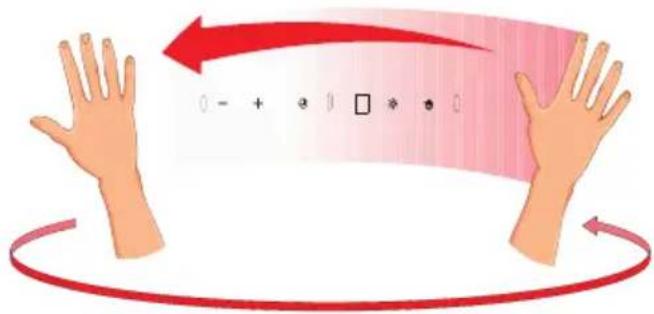

Sluk ventilatoren eller reducer ventilatorhastigheden ved at bevæge hånden fra højre til venstre flere gange i standby-tilstand, indtil displayet viser. Bevæg hånden en gang mere, og apparatet slukker (bevægelsesbetjening er stadig aktiv)
Tænd/sluk lyset ved at holde hånden stille ca. 10 cm over sensor 2.
Vedligeholdelse
Regelmæssig vedligeholdelse og rengøring af apparatet vil sikre fejlfri betjening og hjælpe med til at forlænge apparatets levetid. Vær opmærksom på at udskifte fedt- og kulfiltre i henhold til brugsanvisningen.
Aluminiumsfedtfilter
Rengøring
Ved almindelig brug af emfanget bør aluminiums-fedtfilteret rengøres hver måned i en opvaskema-skine eller i hånden ved brug af en mild sæbe eller flydende opvaskemiddel.
Udskiftning:
Udtagelse af aluminiumsfedtfilteret vises på fig. 5.
I visse modeller bruges et akrylfilter. Dette filter bør udskiftes mindst en gang hver anden måned eller oftere, hvis apparatet bruges intensivt.
Kulfilter (kun recirkulationsversionen)
Betjening – Kulfiltre kan kun bruges, når emfanget ikke er forbundet til nogen anden ventilationskanal. Filtre med aktivt kul kan absorbere lugt, indtil de er mættede. De kan ikke vaskes eller fornyes og bør udskiftes mindst hver anden måned eller oftere i tilfælde af intensiv brug.
Udskiftning:
Udtagelse af kulfilteret vises på fig. 6.
Rengøring
Normal rengøring af emfanget:
- Brug ikke en gennemblødt klud, svamp eller vandstråle.
- Brug ikke opløsningsmidler eller alkohol, da de kan misfarve lakerede overflader.
- Brug ikke kaustiske midler, især ved rengøring af rustfrit stål.
● Brug ikke en grov eller slibende klud.
Det anbefales at bruge en fugtig klud og et neutralt rengøringsmiddel.
Aluminiumsfiltrene kan vaskes i opvaskemaskinen. Farven på aluminiumsfiltrene kan ændre sig efter gentagen vask. Dette er normalt, og det er ikke nødvendigt at udskifte filtrene.
GENBRUG AF EMBALLAGEN
Vores emballage er fremstillet af miljøvenlige materialer, som kan genbruges:
- Den ydre emballage er fremstillet af pap/folie
● Den CFC-frie form af polystyrenskum (PS)
● Folie og poser af polyethylen (PE)
BORTSKAFFELSE AF UDSTYR
Hvis apparatet ikke længere bruges, klippes strø mkablet af det brugte udstyr før kassering. Vi anbefaler også, at apparatet låses eller gøres ubrugeligt, så det ikke udgør nogen fare for børn, mens det opbevares til kassering. Dette apparat er mærket med symbolet med en overkrydset affaldscontainer i overensstemmelse med det europæiske direktiv 2002/96/EC. Denne mærkning indikerer, at
udstyret ikke må opbevares sammen med andet husholdningsaffald, efter at det har været i brug. Brugeren er forpligtet til at indlevere apparatet på et indsamlingssted for affald, der angives af de lokale myndigheder. De lokale indsamlingssteder for affald, forretninger og fælles enheder udgør et passende system, som muliggør bortskaffelse af udstyret.
Korrekt håndtering af brugt elektrisk og elektronisk udstyr samt alle farlige stoffer, der indeholdes heri, er vital for at undgå at skade det lokale naturmiljø. Derfor skal bortskaffelse af disse produkter altid ske ansvarligt og med omhu.
Producentdeklaration
Producenten erklærer herved, at dette produkt lever op til kravene i følgende europæiske direktiver:
• Lavspændingsdirektivet 2014/35/UE
- Direktivet vedr. elektromagnetisk kompatibilitet (EMC) 2014/30/UE
• ErP-direktivet 2009/125/ÜE
• Direktivet RoHS 2011/65/UE
og er således mærket med symbolet CE og er forsynet med en overholdelsesdeklaration, der stilles til rådighed for markedsregulatorer.
