EFI 8060-90 B - Kjøkkenvifte GRAM - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis EFI 8060-90 B GRAM i PDF-format.
| Produkttype | Kjøkkenhette |
| Merke | Gram |
| Modell | EFI 8060-90 B |
| Bredde | 90 cm |
| Kontrolltype | Berøringskontroll med gestkontroll |
| Viftehastigheter | Lav, Middels, Turbo (Turbo varer i 5 minutter) |
| Belysning | LED med justerbar lysstyrke og fargetemperatur (3000K-7000K) |
| Av-timer | Ja, 15 minutter |
| Filtertype | Aluminiumsfettfilter (vaskbart) og valgfritt kullfilter for resirkulering |
| Rengjøring av fettfilter | Hver måned, tåler oppvaskmaskin |
| Utskifting av kullfilter | Hver 2. måned |
| Installasjonstype | Veggmontert avtrekkshette |
| Rørdiameter | 120 mm eller 150 mm |
| Minimum monteringshøyde | 650 mm over elektrisk komfyr, 450 mm over gasskomfyr (eller i henhold til instruksjoner for gasskomfyr) |
| Strømforsyning | 220-240 V, 50 Hz |
| Vekt | Omtrent 18 kg |
| Mål (HxBxD) | Omtrent 800 x 900 x 500 mm |
| Sikkerhetsfunksjoner | Barnesikkerhet, automatisk avstenging, ingen åpen flamme |
| Energiklasse | Ikke spesifisert |
Ofte stilte spørsmål - EFI 8060-90 B GRAM
Brukerspørsmål om EFI 8060-90 B GRAM
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøkkenvifte i PDF-format gratis! Finn veiledningen din EFI 8060-90 B - GRAM og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. EFI 8060-90 B av merket GRAM.
BRUKSANVISNING EFI 8060-90 B GRAM
Les nøye igjennom denne bruksanvisningen før du bruker produktet!
Betjeningspanelet er vist i fig. 4, og for reference er det også vist herunder:
Når den er aktiveret, berør da +for at starte ventilatoren.
Mulige ventilatorhastigheder:
Du er nå eier av en ny kjøkkenvifte. Denne kjøkkenviften er spesielt konstruert og produsert for å dekke dine behov for fjerning av matlukt og os, og den vil garantert være et stilig element i et moderne kjøkken. Med sin moderne konstruksjon og seneste teknologi, er dette en kjøkkenviften med garantert høy prestasjon og elegant design.
Les nøye igjennom denne bruksanvisningen før du installerer kjøkkenviften. Den vil hjelpe deg å unngå feil under installasjon og bruk av viften.
Vi ønsker at du skal være svært fornøyd med valget av vår kjøkkenvifte.
Symbolene i denne bruksanvisningen betyr følgende:
Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.
Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.
Informasjon om miljøvern.
Dette indikerer handlinger som ikke må utføres av brukeren.
INNHOLDSFORTEGNELSE
RETNINGSLINJER OM TRYGG BRUK 39
MONTERING 41
Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.
- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.
- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.
- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.
- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-
ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).
- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.
- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gass-eller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkken-skap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installe-res må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.
- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-
instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b/c).
- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.
- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.
- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.
- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).
- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-
ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).
- Ikke len deg på kjøk-kenviften
- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.
- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.
- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på
erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.
● Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
- Kontroller at strøm-spenningen som er oppgitt på merkeskiltet korresponderer med
den lokale strømspenningen.
- Vikle ut og strekk strømkabelen før produktet installeres.
- Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
- MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.
MONTERING
Montering

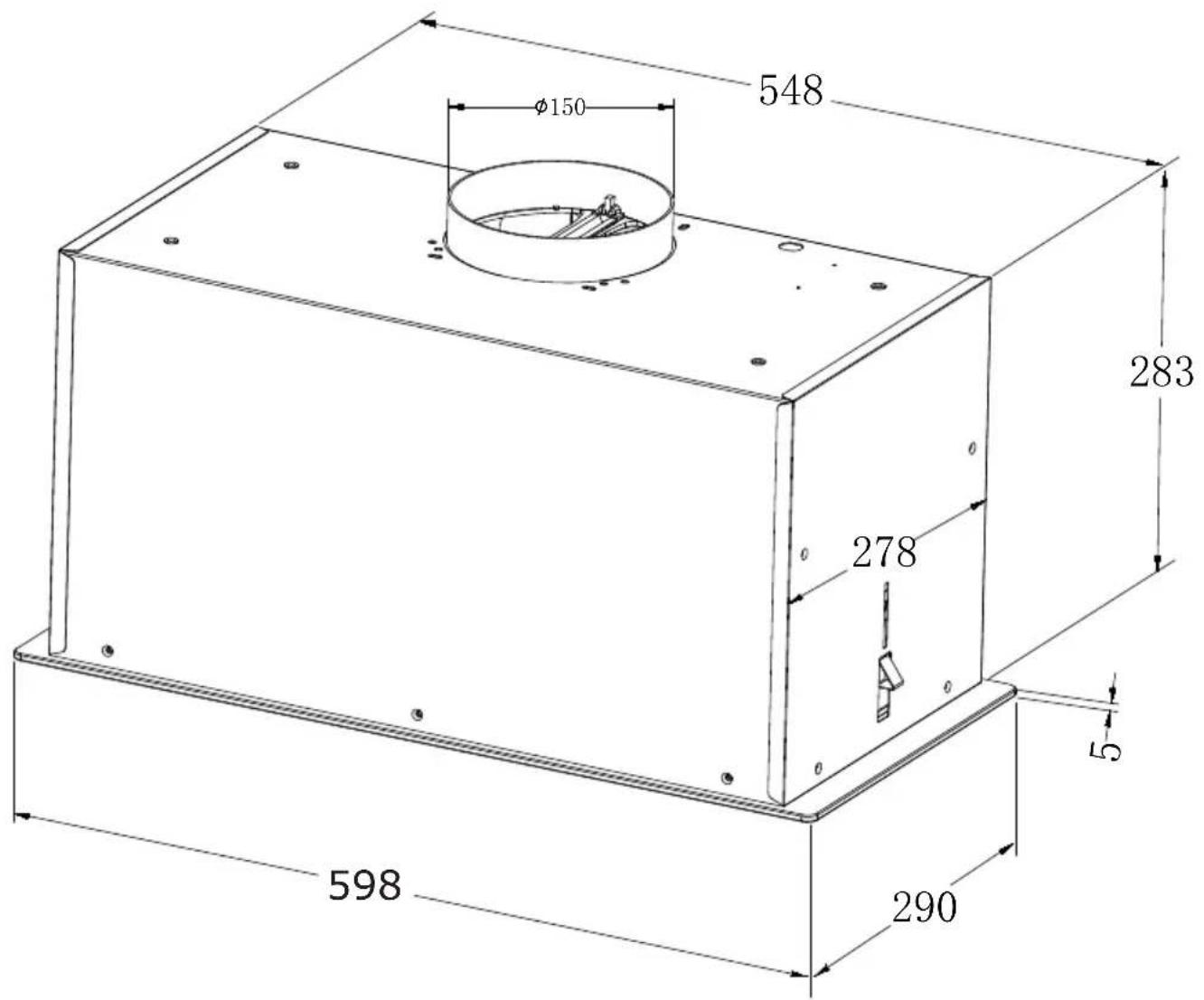

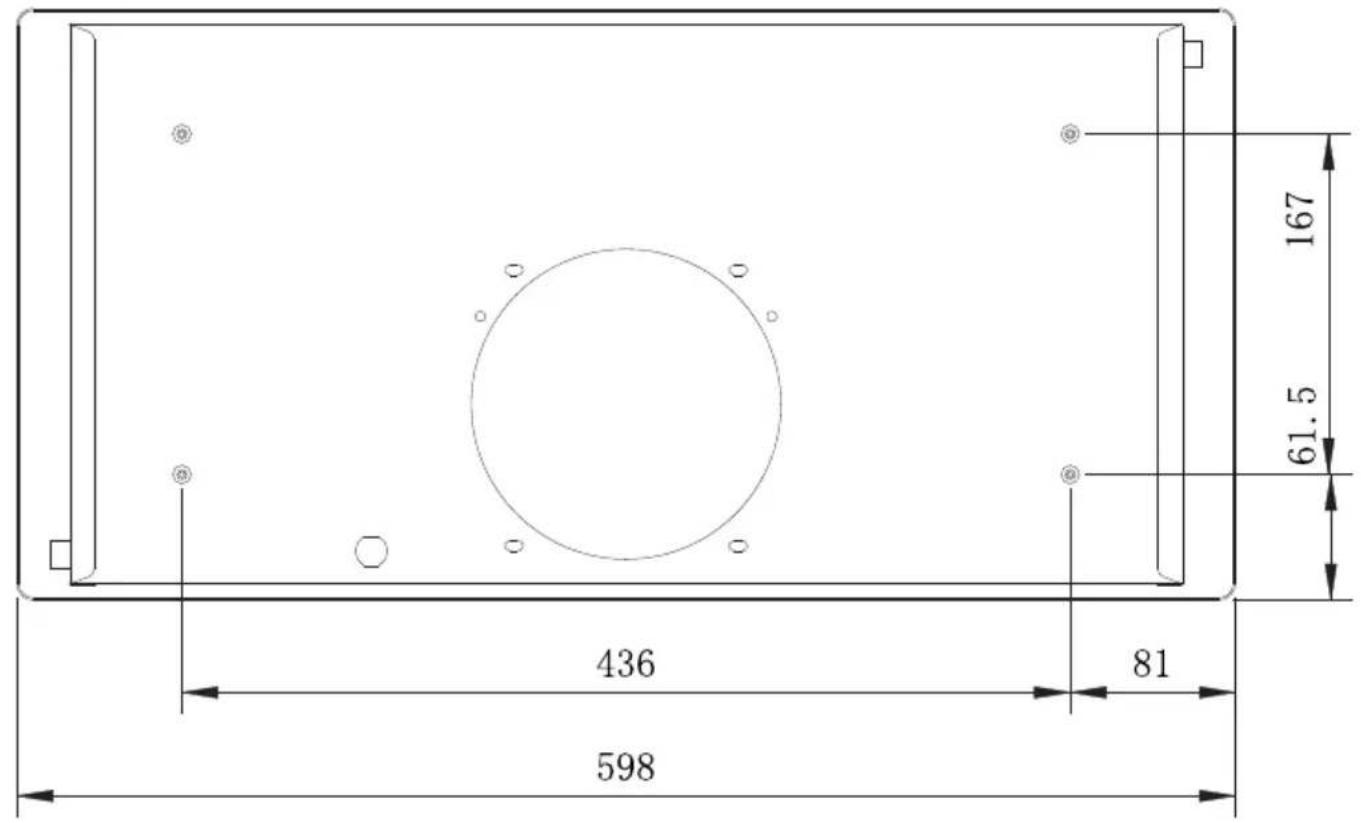

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i Fig. 3...
Stille inn avtrekksmodus for kjøkkenviften
I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.
Du må bruke en kvalifisert montør til å utføre dette arbeidet.
Stille inn for drift med resirkulasjon (kullfilter)
I denne modusen vil filtrert luft sendes tilbake i rommet
via åpningene foran på viften.
Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).
Avtrekksvifte - kontrollpanel
Kontrollpanelet vises i Figur 4; som referanse vises den også nedenfor:
Apparatet er utstyrt med bevegelseskontrollsensorer (1a, 1b, 2) og et display (8).
Kontrollpanelet har berøringskontroller: Kontrollfunksjonen beskrives som følger:
3- Sensor for å slå av timer
4- Sensor for å redusere viftens hastighet
5- Sensor for å øke viftens hastighet
6- Sensor for bevegelseskontroll på/av
7- Sensor for lyskontroll
Etter at apparatet er koblet til strømforsyningen, vil alle indikatorene lyse et kort øyeblikk, og displayet vil også vise 8. Da slukkes alle indikatorer og displayet, kun bevegelseskontrollsensoren √yser på kontrollpanelet. Hetten går i hvilemodus, noe som indikeres med en prikk på displayet.
Trykk på +for å aktivere viften.
Tilgjengelige viftehastigheter:
Bruk sensorene +og for å øke eller redusere viftehastigheten.
For å slå av vifta, trykk på—gjentatte ganger til viftehastigheten reduseres til null.
Trykk på ⚙for å slå lyset på/av.
Justere lysstyrken
Når du kobler apparatet til strømforsyningen, er det i utgangstilstand. Nå kan du justere lysstyrken. Gjør det ved å trykke på ⚙️. Da slås lyset på. Trykk på den samme sensoren i noen sekunder, og lysstyrken endres. Trykk på sensoren i noen sekunder til, og lysstyrken endres igjen. Lyset har flere ulike styrker.
Justere lysfargen
Når du er i standby, trykk på—og iðo sekunder. En blinkende "L" (lys) vises på displayet. Bruk + og – for å stille inn ønsket lysfarge. For å godta ønsket farge, venter du bare i tre sekunder. Fargeskalaen går fra 3000 °K (varmt) til 7000 °K (kjølig).
Slå av timer
Bruk timer-knappen for å slå av viften etter en valgt tid. Bruk timer-knappen for å trekke ut lukten etter matlagingen. Trykk på i tre sekunder for å aktivere timeren. Apparatet slår seg automatisk av etter ca. 15 minutter.
Håndbevegelseskontroll.
Når du setter kontakten i et støpsel, er bevegelseskontrollen aktiv og indikatoren på. Trykk på for å slå av bevegelseskontroll. Trykk på for å reaktivere bevegelseskontrollen.
Du kan bruke bevegelseskontroll for å styre vifte og lys. Når bevegelseskontrollen er aktiv, kan du også kontrollere apparatet ved bruk av berøringssensorer.
Bevegelseskontrollen fungerer korrekt hvis du beveger en åpen hånd rundt 5-10 cm fra overflaten til kontrollpanelet.
Merk: For å justere viftehastigheten må du bevege hånden over sensorene som vist på figur 4, punkt 1a og 1b. Området der du skal bevege hånden din er markert på figurene som vises lenger ned i denne bruksanvisningen.
Når du aktiverer en spesiell funksjon (som turbohastighet), kreves det flere håndbevegelser. Ikke beveg hånden din over kontrollpanelet på denne måten dersom du ikke ønsker å aktivere sensorene. Håndbevegelsene må ikke være for raske. En enkelt bevegelse bør ta rundt 1 sekund.

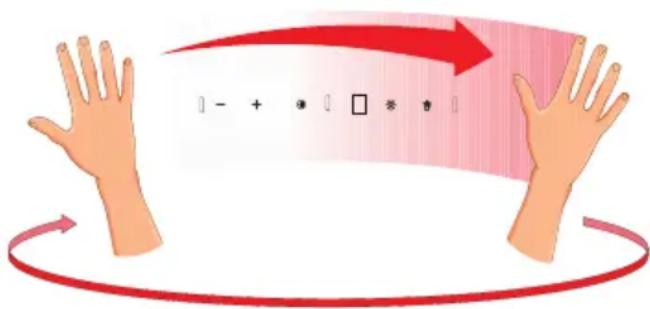

For å aktivere apparatet, beveger du hånden over sensorene fra venstre mot høyre. Displayet viser
For å slå av viften eller øke viftehastigheter, beveg hånden fra venstre mot høyre flere ganger i hvilemodus. Displayet viser nåværende viftemodus etter hver håndbevegelse.
BRUK OG VEDLIKEHOLD

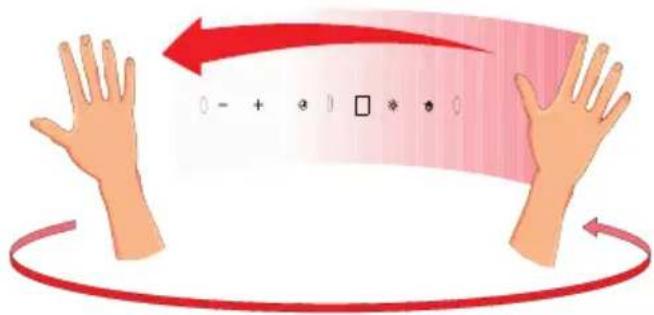

For å slå av viften eller redusere viftehastigheten, beveg hånden fra høyre mot venstre flere ganger i hvilemodus inntil display-et viser. Beveg hånden en gang til, og apparatet vil slå seg av (bevegelses-konrollen er fortsatt aktiv)
For å slå belysningen på eller av, beveg händen omtrent 10 cm over sensor 2.
Vedlikehold
Regelmessig vedlikehold og rengjøring av kjøkkenviften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.
Fettfilter i aluminium
Rengjøring
Under normal bruk skal aluminiumsfilteret rengjøres hver maned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.
Skite ut aluminiumsfilteret:
Ta ut fettfilteret i aluminium slik vist i Figur 5.
Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.
Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.
Skifte ut kullfilteret:
Ta ut kullfilteret slik vist i Figur 6.
Rengjøring
Normal rengjøring av kjøkkenviften:
- Ikke bruk en våt klut, svamp eller kraftig vannstråle.
- Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
- Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
- Ikke bruk škurekluter som kan lage riper.
Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.
Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.
RESIRKULERE EMBALLASJEN
Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:
- Ekstern emballasjen av papp/folie
● Polystyrendeler (PS) frie for klorfluorkarbon
● Polyetylen (PE)-folier og poser
DEPONERING AV PRODUKTET
Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at apparatet lukkes eller gjøres ubrukelig, slik at det ikke kan
være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes
sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.
Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.
Produsenterklæring
Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:
• Lavspenningsdirektiv 2014/35/E∅F
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2014/30/EC
• ErP Directive 2009/125/EC
• RoHS Directive 2011/65/EC
og er derfor merket med CE symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
