Produkttyp	Köksfläkt
Varumärke	Gram
Modell	EFI 8060-90 B
Bredd	90 cm
Kontrolltyp	Pekskärm med geststyrning
Fläkthastigheter	Låg, Mellan, Turbo (Turbo varar 5 minuter)
Belysning	LED med justerbar ljusstyrka och färgtemperatur (3000K-7000K)
Avstängningstimer	Ja, 15 minuter
Filtertyp	Aluminiumfettfilter (tvättbart) och valfritt kolfilter för recirkulation
Rengöring av fettfilter	Varje månad, diskmaskinssäkert
Byte av kolfilter	Varannan månad
Installationstyp	Väggmonterad skorstensfläkt
Kanal diameter	120 mm eller 150 mm
Minsta installationshöjd	650 mm ovanför elektrisk häll, 450 mm ovanför gashäll (eller enligt instruktioner för gasspis)
Strömförsörjning	220-240 V, 50 Hz
Vikt	Cirka 18 kg
Mått (HxBxD)	Cirka 800 x 900 x 500 mm
Säkerhetsfunktioner	Barnsäkerhet, automatisk avstängning, ingen öppen låga
Energiklass	Ej specificerat

Vanliga frågor - EFI 8060-90 B GRAM

Hur installerar jag Gram EFI 8060-90 B köksfläkt?

Installationen bör utföras av en kvalificerad installatör. Se till att väggen är tillräckligt stark för att bära fläkten. Håll ett minsta avstånd på 650 mm ovanför en elektrisk häll eller 450 mm ovanför en gashäll. Anslut kanalen (120 mm eller 150 mm diameter) för utsugningsläge, eller installera ett kolfilter för recirkulationsläge. Se installationsdiagrammen i manualen.

Hur använder jag geststyrningsfunktionen?

Geststyrning är aktiv som standard. För din öppna hand 5-10 cm från kontrollpanelen. Svep från vänster till höger för att sätta på/öka fläkthastigheten, från höger till vänster för att minska/stänga av. Håll fingret över sensor 2 för att växla belysning. Varje gest bör ta ungefär 1 sekund.

Hur rengör jag aluminiumfettfiltret?

Rengör aluminiumfettfiltret minst en gång i månaden. Du kan tvätta det i diskmaskin eller för hand med mild rengöring. Efter flera tvättar kan färgen ändras; detta är normalt.

Hur ofta bör jag byta kolfilter?

Byt kolfilter varannan månad, eller oftare om fläkten används intensivt. Kolfilter kan inte tvättas eller regenereras.

Hur justerar jag belysningsfärgen?

I standby-läge, tryck och håll ljussensorn och sänk fläkthastighetssensorn samtidigt i 2 sekunder. Displayen visar 'L'. Använd fläkthastighet + och - sensorer för att välja en färg från 3000K (varm) till 7000K (kall). Vänta 3 sekunder för att spara.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera först strömförsörjningen och se till att kontakten är ansluten. Om nätsladden är skadad, låt den bytas ut av en kvalificerad tekniker. För andra problem, hänvisa till felsökningsavsnittet eller kontakta kundsupport.

Kan jag använda fläkten utan kanal?

Ja, i recirkulationsläge. Du måste installera ett kolfilter (medföljer ej). Luften filtreras och återförs till köket.

Vad är avstängningstimern och hur använder jag den?

Avstängningstimern stänger automatiskt av fläkten efter 15 minuter. För att aktivera, tryck och håll avstängningstimerns sensor i 3 sekunder. Detta är användbart för att filtrera ångor efter matlagning.

Är fläkten säker att använda över en gasspis?

Ja, men håll ett minsta avstånd på minst 650 mm eller enligt specifikation från gasspistillverkaren. Lämna inte öppna lågor obevakade och se till att lågan inte sträcker sig utanför kastrullen.

Hur justerar jag belysningens ljusstyrka?

När belysningen är på, tryck och håll ljussensorn i några sekunder. Ljusstyrkan cyklar genom nivåer. Släpp för att ställa in önskad ljusstyrka.

BRUKSANVISNING EFI 8060-90 B GRAM

Läs bruksanvisningen noga innan du börjar använda köksfläkten!

BRUKSANVISNING - KJ∅KKENVIFTE

Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt.

Symbolerna i användarmanualen har följande betydelser:

Viktig information om hur produkten används korrekt och om din säkerhet.

Användartips

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.

Information om miljöskydd.

Symbolen står vid åtgärder som inte får utföras av användaren.

Produkten är endast avsedd för hushållsbruk.

Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.

- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.

- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.

- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens-typ).

- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.

- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.

- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a/b/c).

- Lämná inte en öppen gaslåga under kåpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det

minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.

- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.

- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.

- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).

- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätthålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttillförsel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där

denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).

- Luta dig inte mot köksfläkten.

- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.

- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.

- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.

- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.

- Håll uppsikt över barn så att de inte leker med produkten.

• Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
• Rulla upp och räta ut elsladden före installationen.
• Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-

ten.

- OBS: Kontrollera att elsladden är korrekt in-satt och inte har fastnat i produkten innan du an-sluter produkten till el-uttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.

INSTALLATION

Installation

Steg-för-steg-installation av produkten visas i fig. 3.

Anvisningar för köksfläktens utsugsfunktion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är 120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör för att utföra anslutningen.

Anvisningar för köksfläktens funktion för att

Anvisningar för fläktens funktion ved drift med återcirkulation (kolfilter)

I det här läget leds den filtrerade luften tillbaka in rummet genom öppningarna på köksfläktens framsida. Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

Köksfläktens reglage

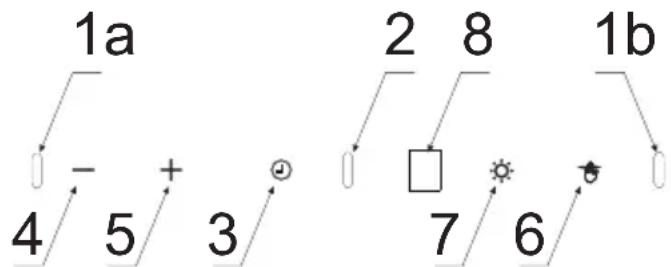

Kontrollpanelen visas i fig. 4, men den finns även avbildad nedan som referens.

Produkten har rörelsestyrningssensorer (1a, 1b, 2och en display (8).

Kontrollpanelen är en pekskärm: Styrfunktionerna beskrivs nedan:

3- Avstängningstimer-sensor
4- Şänk fläkthastighet-sensor
5- Oka fläkthastighet-sensor
6- Rörelsestyrning till/från-sensor
7- Belysningsstyr-sensor

När produkten har anslutits till strömförsörjningen tänds alla indikatorer kort och displayen visar 8. Därefter släcks alla indikatorer samt displayen, bara rörelsestyrningssensorn är tänd på kontrollpanelen. Kåpan övergår i standbyläge, vilket visas med en punkt på displayen.

När produkten är igång trycker du på för att starta fläkten.

Tillgängliga fläkthastigheter:

• Låg hastighet (1). Använd den här hastigheten när du lagar mindre mängder mat som avger mycket lite matos.
• Medium hastigheter (2–3). Använd denna hastighet när du lagar fle- ra rätter samtidigt som avger en måttlig mängd matos.
• Turbo ( )— använd den här hastigheten när du steker mat som avger en stor mängd matos.

Använd sensor och för att höja eller sänka fläkthastigheten.

Obs! Turboläget är bara igång i 5 minuter, efter det sänks fläkthastigheten automatiskt ett steg.

Du stänger av fläkten genom att trycka på —flera gånger tills fläkthastigheten har sänkts till noll.

Tryck på för att tända/släcka belysningen.

Ställa in Ijusstyrkan

När du ansluter produkten till strömförsörjningen är belysningen standardinställd. Du kan sedan ställa in ljuststyrkan. För att göra det trycker du på för att tända belysningen Tryck sedan på samma senor och håll den intryckt några sekunder så ändras ljuststyrkan. Fortsätt hålla sen-

sorn intryckt ytterligare några sekunder för att ändra ljusstyrkan igen. Belysningen kan ställas in på flera ljusstyrkor.

Ställa in belysningens färg

I standbyläget trycker du på – och och håll intryckt i 2 sekunder. Ett blinkande "L" (för belysningen) visas på displayen. Sedan använder du + och – för att ställa in önskad färg. Du accepterar den valda färgen genom att inte göra något under 3 sekunder. Färgen kan väljas från 3000°K (varm) till 7000°K (kall).

Avstängningstimer

Använd avstängningstimern för att stänga av köksfläkten efter en speci- ficerad tid. Använd avstängningstimern för att filtrera matoset ur luften efter matlagningen. Du kan när som helst aktivera avstängningstimern genom att trycka på -och hålla den intryckt i 3 sekunder. Produkten stängs av automatiskt efter cirka 15 minuter.

Rörelsestyrning

Rörelsestyrningen är aktiv när du startar produkten och ündikeringen är tänd. Tryck på för att stänga av rörelsestyrningen. Tryck på en gång till för att sätta igång rörelsestyrningen igen.

Du kan använda rörelsestyrningen för att styra fläkthastigheten och be- lysningen. När rörelsestyrningen är igång kan du ändå styra produkten med peksensorerna.

För att rörelsestyrningen ska fungera korrekt ska du röra din öppna hand cirka 5-10 cm från kontrollpanelens yta.

Obs: För att justera fläkthastigheten för du handen över sensorerna så som visas i fig.4, bild 1a och 1b. Området inom vilket du ska röra handen är markerat i bilderna som visas längre ner i bruksanvisningen.

Om du aktiverar vissa funktioner (exempelvis turbohastighet) måste du göra flera olika rörelser. Innan du gör nästa rörelse måste du flytta handen från kontrollpanelen så att du inte aktiverar sensorn på ett oönskat sätt. Handrörelserna får inte göras för fort. Du ska helst låta varje rörelse ta 1 sekund.

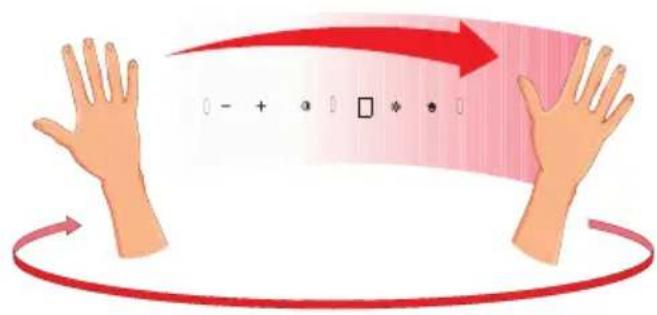

Produkten aktiveras genom att du för handen över sensorerna från vänster till höger. Displayen visar

Du sätter igång fläkten eller ökar fläkthastigheten genom att upprepa-de gånger flytta handen från vänster till höger när produkten är i standby. Displayen visar aktuell fläkthastighet efter varje rörelse.

Du stänger av fläkten eller sänker fläkthastigheten genom att upprepa-de gånger flytta handen från höger till vänster när produkten är i standby tills displayen visar. Om du rör handen igen stängs produkten av (men rörelsestyrningen är fortfaran-de aktiv).

För att tända eller släcka belysningen håller du handen stilla cirka 10 cm ovanför sensor 2.

Skötsel

Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutförande)

Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp eller vattenstråle.
• Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov eller repande duk.

Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.

ÄTERVINNA FÖRPACKNINGEN

Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.

• Ytterförpackningen är gjord av kartong/folie.
  ● Klorfluorkarbon-fritt polystyrenskum (PS).
  ● Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN

När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du läser produkten eller gör att de inte fungerar, så att produkten inte ut- gör

fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad sop-tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-

en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.

Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.

Försäkran om överensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2014/35/EG
• EMC-direktivet 2014/30/EG
• ErP-direktivet 2009/125/EG
• RoHS-direktivet 2011/65/EG

och har därmed märkts med € symbolen samt erhållit en försäkran om överensstämmelse som fi nns tillgänglig för marknadsreglerande organ.

• Lav hastighet (1). Bruk denne hastigheten när du lager litt mat som er nesten uten lukt.
• Middels hastigheter (2-3). Bruk disse hastighetene når du lager flere retter samtidig med moderat lukt.
• Turbo ( ) — brük denne hastigheten när du steker eller griller mat med mye lukt.

Merk! Turbomodus er kun aktiv i 5 minutter, deretter reduseres viftehastigheten automatisk ett nivå ned.

Kullfilter (kun på resirkuleringsmodeller)
