Produkttyp	Köksfläkt
Märke	Gram
Modell	EFU 503-90
Bredd	90 cm
Höjd	80 - 120 cm (justerbar)
Djup	50 cm
Vikt	ca. 15 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	280 W
Utsugseffekt (max)	750 m³/h
Ljudnivå (max)	65 dB
Fettfilter	Aluminiumnät, tvättbar
Kolfilter	Valfritt (säljs separat)
Belysning	LED, 2 x 3 W
Kontroller	Tryckknappar (3 hastigheter + ljus)
Energiklass	A
Kanalanslutning diameter	150 mm
Recirkulation möjlig	Ja
Installationstyp	Väggmonterad eller inbyggd
Säkerhetsfunktioner	Termisk frånskiljning, backventil

Vanliga frågor - EFU 503-90 GRAM

Hur installerar jag denna köksfläkt?

Installation bör utföras av en kvalificerad fackman. Se till att fläkten är ordentligt monterad på en vägg eller ett skåp på rekommenderad höjd (65-75 cm ovanför elektrisk spis, 75-85 cm ovanför gasspis). Anslut kanal om du använder utsugsmod, eller installera kolfilter för recirkulation.

Hur rengör jag fettfiltret?

Aluminiumfettfiltret bör rengöras var 2-3 månad. Ta bort det och tvätta med varmt såpvatten eller i diskmaskin på låg temperatur. Torka noggrant innan återmontering.

Hur byter jag kolfiltret?

Kolfiltret används endast i recirkulationsläge. Byt var 3-6 månad beroende på användning. Filtret sitter bakom fettfiltret, ta bort det gamla och sätt i ett nytt kompatibelt filter (finns som tillbehör).

Fläkten är bullrig. Vad kan jag göra?

Kontrollera om det finns lösa delar eller blockerad kanal. Se till att fläkten är korrekt installerad och inte vibrerar mot skåp. Rengör fettfiltret regelbundet. Ljudnivån är normal vid hög hastighet (upp till 65 dB).

Hur byter jag LED-lamporna?

LED-lamporna är inbyggda och bör bytas av en kvalificerad tekniker. Kontakta kundtjänst för hjälp. Försök inte byta dem själv.

Kan jag använda fläkten utan kanal?

Ja, denna fläkt kan användas i recirkulationsläge. Du måste installera ett kolfilter (medföljer ej) för att rena luften innan den släpps tillbaka till köket.

Vad är garantitiden?

Gram erbjuder vanligtvis 2 års garanti för tillverkningsfel. Kontrollera dina köpdokument för specifika villkor.

Hur justerar jag hastigheten?

Använd tryckknapparna på frontpanelen. Det finns vanligtvis 3 hastighetsnivåer (låg, medel, hög) och en separat ljusknapp. Tryck på önskad hastighetsknapp.

Fläkten startar inte. Felsökning?

Kontrollera strömförsörjningen: se till att kontakten är ansluten och att strömbrytaren är på. Om det finns en termisk frånskiljning, låt motorn svalna innan du återställer. Om problemet kvarstår, kontakta service.

Vilka filter är kompatibla?

Använd endast Gram originaltillbehör. För denna modell är fettfiltret artikelnummer XYZ och kolfiltret artikelnummer ABC (kontrollera användarmanualen för exakta koder).

BRUKSANVISNING EFU 503-90 GRAM

Liäs bruksanvisningen noga innan du börjar använda köksfläkten!

BRUKSANVISNING - KJ∅KKENVIFTE

Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt.

Symbolerna i användarmanualen har följande betydelser:

Viktig information om hur produkten används korrekt och om din säkerhet.

Användartips

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.

Information om miljöskydd.

Symbolen står vid åtgärder som inte får utföras av användaren.

Produkten är endast avsedd för hushållsbruk.

Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.

- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.

- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.

- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens-typ).

- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.

- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köks-skåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.

- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a/b/c).

- Lämná inte en öppen gaslåga under kåpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det

minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.

- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.

- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.

- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).

- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätthålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttillförsel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där

denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).

- Luta dig inte mot köksfläkten.

- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.

- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.

- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.

- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.

- Håll uppsikt över barn så att de inte leker med produkten.

SÄKERHETSANVISNINGAR

• Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
• Rulla upp och räta ut elsladden före installationen.
• Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-

ten.

- OBS: Kontrollera att elsladden är korrekt insatt och inte har fastnat i produkten innan du ansluter produkten till eluttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.

INSTALLATION

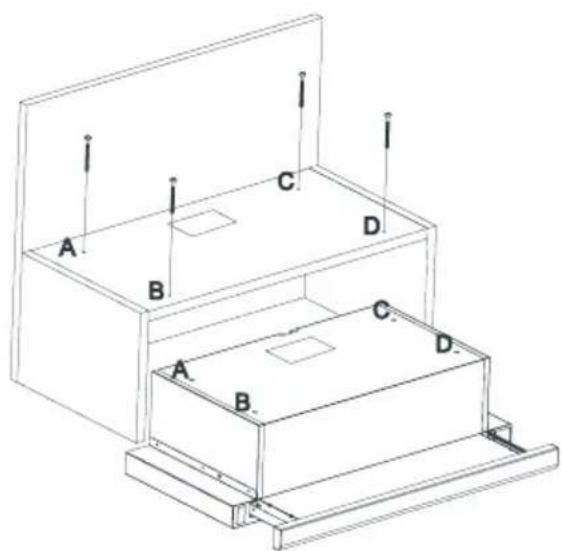

3.1

Vinkelfästarna för klickmontering ska placeras och skruvas fast på höger och vänster sida för att passa med fjädringsmekanismen på käpan. (Fig.3.4).

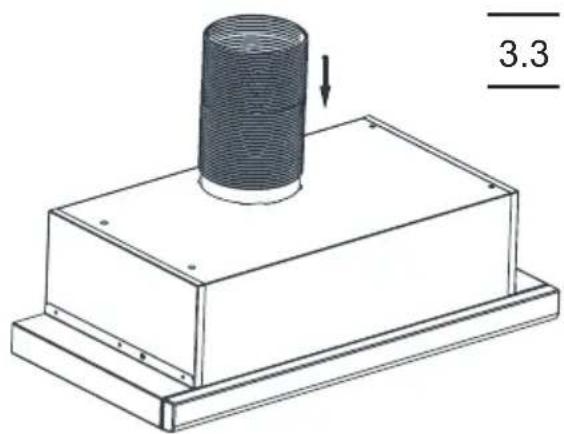

Plácera käpan som följer med fläkten ovanpåprodukten. Vrid röret medurs. Montera fläktröret på fläktmunstycket. Montera fläktröret på fläkten

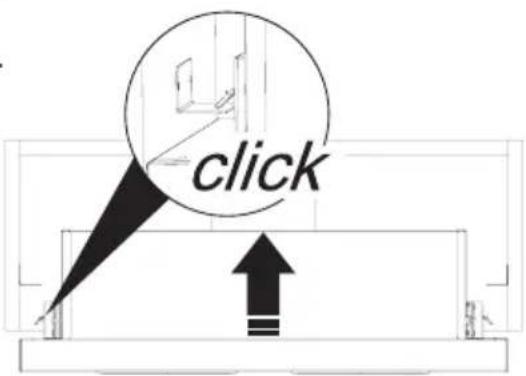

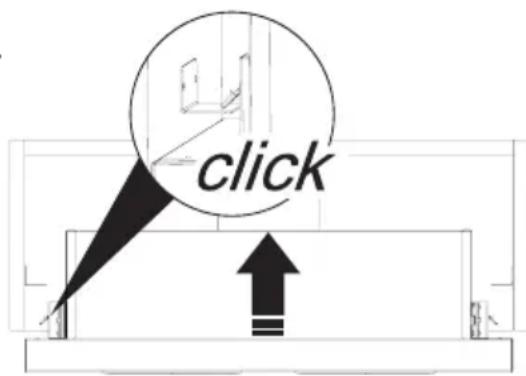

3.5

Skjut nu upp fläktkåpan i skåpet så att den klickar fast med hjälp av upphångningsmekanismen på vinkelbeslagen till klickmontering. (Fig 3.5).

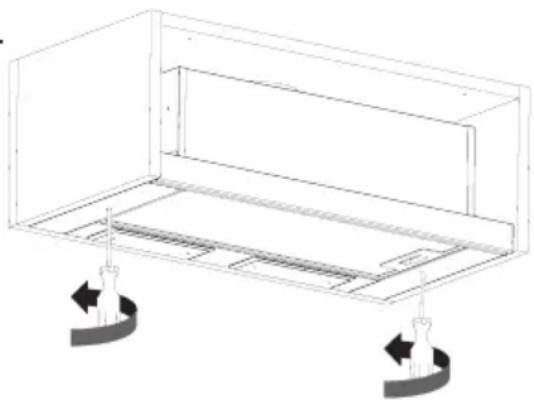

3.6

Använd en skruvmejsel för att sätta fast fläktkåpan i skåpet. Detta ska göras nedifrån med hjälp av upphängningsmekanismen (Fig. 3.6).

Anvisningar för köksfläktens utsugsfunktion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är

120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör för att utföra anslutningen.

Anvisningar för köksfläktens funktion för att

Anvisningar för fläktens funktion ved drift med återcirkulation (kolfilter)

I det här läget leds den filtrerade luften tillbaka in rummet

genom öppningarna på köksfläktens framsida.

Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

Tryck på strömbrytaren för att tända och släcka lampan. Utdragsfronten ska dras ut för att tända lampan.

Om du vill köra produkten med steg 1 och steg 2 ska du trycka knappen upp och ner.

Om du vill använda produkten med steg 3 aktiveras detta genom att trycka ner denna knapp och det avaktiveras genom att trycka upp den igen.

Skötsel

Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutförande)

Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp eller vattenstråle.
• Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov eller repande duk.

Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.

ÅTERVINNA FÖRPACKNINGEN

Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.

• Ytterförpackningen är gjord av kartong/folie.
• Klorfluorkarbon-fritt polystyrenskum (PS).
  ● Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN

När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du låser produkten eller gör att de inte fungerar, så att produkten inte ut- gör fara för barn medan den förvaras inför skrotning- en. Produkten är märkt med en överkorsad sop- tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-

en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.

Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.

Försäkran om överensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2014/35/EG
• EMC-direktivet 2014/30/EG
• ErP-direktivet 2009/125/EG
• RoHS-direktivet 2011/65/EG

och har därmed märkts med C symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.

Montèr avtrekkskanalen på avtrekkstussen.

3.5

Kullfilter (kun på resirkuleringsmodeller)
