EFU 503-90 - Keittiön liesituuletin GRAM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Gram
Malli	EFU 503-90
Leveys	90 cm
Korkeus	80 - 120 cm (säädettävä)
Syvyys	50 cm
Paino	n. 15 kg
Virtalähde	220-240 V, 50 Hz
Moottorin teho	280 W
Imuteho (max)	750 m³/h
Melutaso (max)	65 dB
Rasvasuodatin	Alumiiniverkko, pestävä
Hiilisuodatin	Valinnainen (myydään erikseen)
Valaistus	LED, 2 x 3 W
Säätimet	Painikkeet (3 nopeutta + valo)
Energialuokka	A
Poistoputken halkaisija	150 mm
Kierrätys mahdollista	Kyllä
Asennustyyppi	Seinä- tai upotusasennus
Turvaominaisuudet	Lämpösuoja, takaiskuventtiili

Usein kysytyt kysymykset - EFU 503-90 GRAM

Kuinka asentaa tämä liesituuletin?

Asennus tulee teettää pätevällä ammattilaisella. Varmista, että liesituuletin on kiinnitetty tukevasti seinään tai kaappiin suositellulla korkeudella (65-75 cm sähkölieden yläpuolella, 75-85 cm kaasulieden yläpuolella). Liitä poistoputki, jos käytät poistotilaa, tai asenna hiilisuodatin kierrätystä varten.

Kuinka puhdistaa rasvasuodatin?

Alumiininen rasvasuodatin tulee puhdistaa 2-3 kuukauden välein. Irrota se ja pese lämpimällä saippuavedellä tai astianpesukoneessa matalassa lämpötilassa. Kuivaa huolellisesti ennen takaisinasennusta.

Kuinka vaihtaa hiilisuodatin?

Hiilisuodatin on käytössä vain kierrätystilassa. Vaihda 3-6 kuukauden välein käytöstä riippuen. Paikanna suodatin rasvasuodattimen takaa, poista vanha ja aseta uusi yhteensopiva suodatin (saatavana lisävarusteena).

Liesituuletin on äänekäs. Mitä voin tehdä?

Tarkista löysät osat tai tukkeutunut poistoputki. Varmista, että liesituuletin on asennettu oikein eikä tärise kaappeja vasten. Puhdista rasvasuodatin säännöllisesti. Melutaso on normaali suurella nopeudella (jopa 65 dB).

Kuinka vaihtaa LED-valot?

LED-valot ovat sisäänrakennettuja, ja ne tulee vaihtaa pätevän teknikon toimesta. Ota yhteyttä asiakaspalveluun. Älä yritä vaihtaa niitä itse.

Voinko käyttää liesituuletinta ilman poistoputkea?

Kyllä, tätä liesituuletinta voidaan käyttää kierrätystilassa. Sinun tulee asentaa hiilisuodatin (ei sisälly toimitukseen) puhdistamaan ilma ennen sen vapauttamista takaisin keittiöön.

Mikä on takuuaika?

Gram tarjoaa yleensä 2 vuoden takuun valmistusvirheille. Tarkista ostodokumenttisi erityisehdoista.

Kuinka säätää nopeutta?

Käytä etupaneelin painikkeita. Yleensä on 3 nopeustasoa (alhainen, keskitaso, korkea) ja erillinen valopainike. Paina haluttua nopeuspainiketta.

Tuuletin ei käynnisty. Vianmääritys?

Tarkista virtalähde: varmista, että pistoke on kytketty ja katkaisija on päällä. Jos lämpösuoja on lauennut, anna moottorin jäähtyä ennen nollausta. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Mitkä suodattimet ovat yhteensopivia?

Käytä vain Gram alkuperäisiä lisävarusteita. Tässä mallissa rasvasuodattimen osanumero on XYZ ja hiilisuodattimen osanumero on ABC (tarkista käyttöohjeesta tarkat koodit).

KÄYTTÖOHJE EFU 503-90 GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

ANVÄNDARMANUAL – KÖKSFLÄKT MED UTSUGSFUNKTION SV 26

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyt- tämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 20

ASENNUS

22

KÄYTTÖ

JA

HUOLTO

24

YMPÄRISTÖNSUOJELU

25

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoiitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuo-dattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b/c).

-Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.

- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.

- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).

- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li-esituuletinta käytetään käryn imemiseen).

●Alä nojaa tuulettimeen.

- Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".

- Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.

- Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.

- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.

●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

●Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
- Oikaise verkkojohto ennen asennusta.
●Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tarkista aina ennen liesituulettimen kytkemistä verkkovirtaan, että virtajohto on asennettu oikein ja ettei se ole laitteen puristuksissa. On suositeltavaa varmistaa ennen asennusta, että liesituuletin toimii oikein.

ASENNUS

3.1

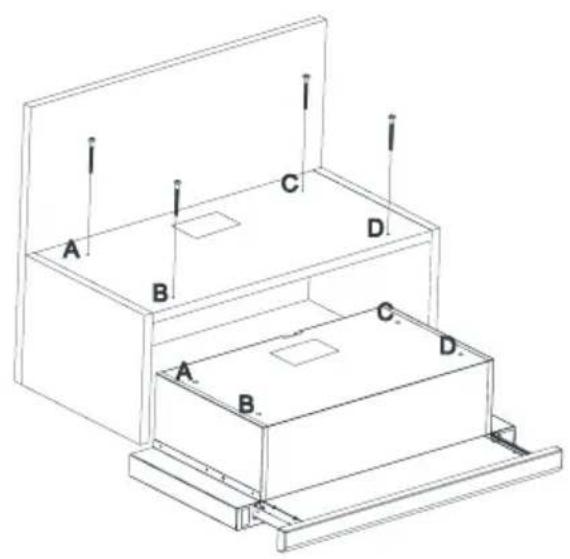

Kulmaraudat ruuvataan kiinni sivuilla oleviin kalusteiseen (oikealle ja vasemmalle puolelle) siten, että ne sopivat liesituulettimen sivuilla oleviin kiinnittimiin (Kuva 3.4)

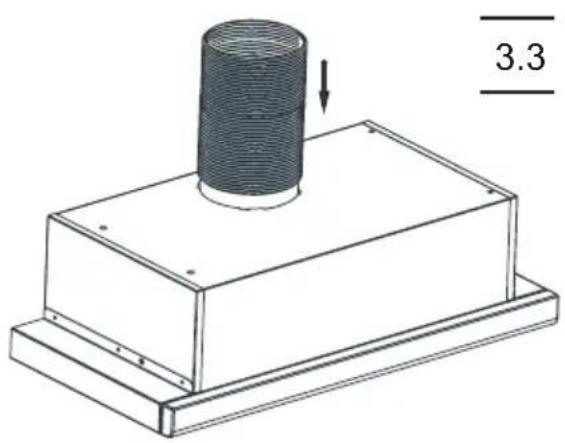

Aseta liesituulettimen mukana tullut poistoputken liitoskappale laitteen päälle. Käännä liitoskappaletta kellonmyöntäisesti. Kiinnitä poistoputki liitoskappaleeseen

3.5

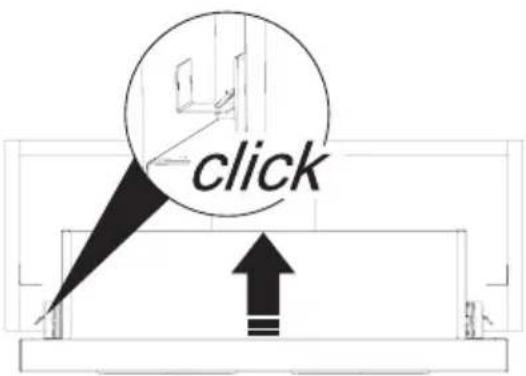

Työnnä liesituuletin koteloon niin, että se napsahtaa paikoilleen kulmakiinnikkeissä olevalla ripustusmekanismilla (Kuva 3.5).

3.6

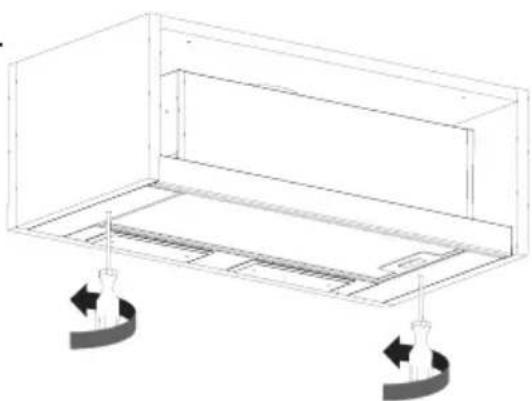

Kiinnitä liesituuletin kaappiin ruuvitaltalla. Tämä tehdään alapuolelta ripustusmekanismin avulla (Kuva 3.6).

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen. liesituulettimen edessä olevien aukkojen kautta. Tässä asetuksessa on tarpeen asentaa hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

Kytke valo päälle ja pois lampun katkaisijalla. Ulosvedettävä etuosa kytkee valon päälle

Käytä tuotetta tasoilla 1 ja 2 painamalla painike sisään ja vapauttamalla se.

Käytä tuotetta tasolla 3 aktivoimalla se tällä painikkeella ja kytke toiminto pois vapauttamalla painike.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tulevat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuihkua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Alä käytä syövyttäviä aineifa, eikä etenkään „ruostumattoman teräksen puhdistamiseen.
• Alä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU: N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

• Pienjännitedirektiivi 2014/35/EY
• Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2014/30/EY
  • Ecodesign-direktiivi 2009/125/EY
  • Direktiivi RoHS 2011/65/EY

ja sille on tämän mukaisesti annettu €-merkintä ja siitä on tehty vaatimus- tenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
