Tuotemerkki	Gram
Malli	EFS 5663-90 B
Tuotetyyppi	Huuva (savupiipun tyyppinen)
Asennustyyppi	Seinään asennettava kaasu- tai sähkölieden yläpuolelle
Pinta	Musta (todennäköisesti ruostumaton teräs mustalla lasilla)
Mitat (L x S x K)	90 cm x 50 cm x 65 cm (noin)
Paino	Noin 15 kg
Virtalähde	220-240 V, 50/60 Hz
Kokonaisvirrankulutus	Noin 250 W
Moottorin teho	Noin 200 W
Nopeuksien määrä	3 (Matala, Keskitaso, Korkea)
Ohjaustyyppi	Kosketusohjaus ajastintoiminnolla
Ajastintoiminto	Automaattinen sammutus 15 minuutin jälkeen
Valaistus	LED-moduulit (vaihdettavissa)
Poistotila	Kanavoitu (ulkoinen) tai kiertoilma (hiilisuodattimella)
Poistoputken halkaisija	120 mm (suositeltu)
Poistoputken enimmäispituus	4-5 m
Rasvasuodattimen tyyppi	Alumiiniverkko (pesunkestävä)
Hiilisuodattimen tyyppi	Aktivoidut hiilet (vaihdettavissa, kiertoilmatilaa varten)
Asennuskorkeus (sähköliesi)	Vähintään 450 mm
Asennuskorkeus (kaasuliesi)	Vähintään 650 mm (tai kaasulieden ohjeiden mukaan)
Turvaominaisuudet	Automaattinen sammutusajastin, lapsilukko (valvonta vaaditaan)
Huolto	Puhdista rasvasuodatin kuukausittain, vaihda hiilisuodatin 2 kuukauden välein
Energialuokka	Ei määritelty (todennäköisesti A+ tai vastaava)
Melutaso	Ei määritelty (tyypillisesti 50-65 dB)

Usein kysytyt kysymykset - EFS 5663-90 B GRAM

Miten asennan Gram EFS 5663-90 B -huuvan?

Seuraa vaiheittaista ohjetta käyttöoppaasta (sivut 6-7). Varmista, että seinä kestää painon (noin 15 kg). Pienin etäisyys sähkölieden yläpuolella on 450 mm ja kaasulieden yläpuolella 650 mm. Liitä poistoputki (120 mm halkaisija) poistotilassa tai asenna hiilisuodatin kiertoilmatilassa.

Miten puhdistan alumiinisen rasvasuodattimen?

Puhdista alumiiniverkkosuodatin kuukausittain. Voit pestä sen astianpesukoneessa tai käsin miedolla pesuaineella. Anna kuivua kokonaan ennen uudelleenasennusta.

Kuinka usein hiilisuodatin on vaihdettava?

Vaihda aktiivihiilisuodatin 2 kuukauden välein, tai useammin jos käyttö on runsasta. Sitä ei voi pestä tai regeneroida.

Voinko käyttää huuvan ilman poistoputkea?

Kyllä, kiertoilmatilassa. Sinun on asennettava aktiivihiilisuodatin hajujen imeyttämiseksi. Ilma suodatetaan ja palautetaan huoneeseen.

Miten käytän ajastintoimintoa?

Kosketa aktiivista nopeusanturia vähintään 3 sekunnin ajan ottaaksesi ajastimen käyttöön. Huuva sammuu automaattisesti 15 minuutin kuluttua. Peruuta koskettamalla aktiivista anturia uudelleen.

Millaista valaistusta huuva käyttää?

Huuva käyttää vaihdettavia LED-moduuleita (katso kuva 7 oppaassa). Käytä samaa tarkkuutta kuin tehtaalla asennettu.

Mitä teen, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Virtajohto on vaihdettava pätevän teknikon toimesta erikoiskorjaamolla vaarojen välttämiseksi.

Onko huuva turvallinen käyttää kaasulieden kanssa?

Kyllä, mutta varmista, että asennuskorkeus on vähintään 650 mm (tai kaasulieden valmistajan ohjeiden mukaan). Älä koskaan jätä avoimea liekkiä valvomatta huuvan alle.

Miten sammutan huuvan kokonaan?

Kosketa parhaillaan aktiivisen nopeuden anturia sammuttaaksesi puhaltimen. Valaistusta voidaan ohjata itsenäisesti valon kosketusanturilla.

Mitä teen, jos huuva ei toimi?

Tarkista virtalähde, varmista, että pistoke on kytketty ja virtakatkaisin on päällä. Jos ongelma jatkuu, ota yhteyttä pätevään teknikkoon. Älä yritä korjata itse.

KÄYTTÖOHJE EFS 5663-90 B GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

BRUKSANVISNING - FLÄKT

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyttämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 23

ASENNUS

26

KÄYTTÖ

JA

HUOLTO

27

YMPÄRISTÖNSUOJELU

29

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuodattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b).

- Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.
- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.
- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).
- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li- esituuletinta käytetään käryn imemiseen).

• Alä nojaa tuulettimeen.
• Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".
• Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.
• Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.
  ●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

• Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
• Oikaise verkkojohto ennen asennusta.
• Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

- HUOMAUTUS: Tarkista aina ennen liesituulettimen kytkemistä verkkovirtaan, että virtajohto on asennettu oikein ja ettei se ole laitteen puristuksissa. On suositeltavaa varmistaa ennen asennusta, että liesituuletin toimii oikein.

Asennus

Vaiheitainen laitteen asennus näkyy Kuvasta 3...

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen.

liesituulettimen edessä olevien aukkojen kautta.

Tässä asetuksessa on tarpeen asentaa hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

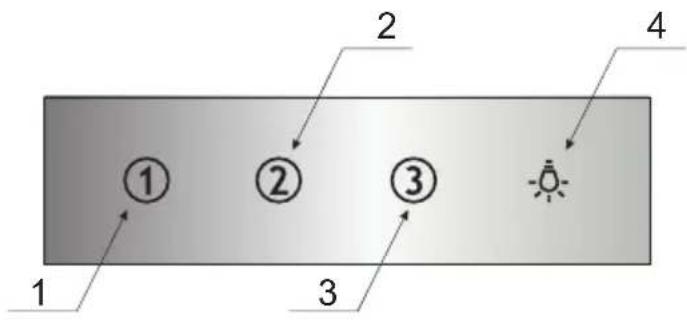

Ohjauspaneeli

Se on varustettu kosketustoiminnoilla. Ota haluttu toiminto käyttöön koskettamalla yhtä antureista:

1 Pieni nopeus (1). Käytä tätä nopeutta, kun valmistat vähän ruokaa, josta tulee tuskin lainkaan käryä.
2 Keskinopeus (2). Käytä tätä nopeutta, kun valmistat useita ruokia samanaikaisesti ja käryä on kohtalaisesti.
3 Suuri nopeus (3). Käytä tätä nopeutta, kun paistat tai grillaat ja käryä on paljon.
4 Valo päälle/pois. Valo toimii erikseen liesituulettimesta riippumatta.

Kosketa valitun nopeuden sensoria sammuttaaksesi liesituulettimen.

Ajastintoiminto

Ajastintoimintoa käytettäessä liesituuletin asetetaan sammumaan automaattisesti 15 minuutin kuluttua. Ottaaksesi ajastetun sammutuksen käyttöön millä tahansa tuulettimen nopeudella, kosketa aktiivista nopeus-sensoria vähintään 3 sekunnin ajan. Sensori vilkkuu. Vilkkuminen merkitsee että ajastettu sammutus on päällä. Poistaaksesi ajastetun sammutuksen käytöstä, kosketa aktiivista nopeus-sensoria. Laite sammuu. Käynnistääksesi laitteen, kosketa sensoria joka vastaa haluttua tuulettimen nopeutta. Ajastimen peruuttaminen ei kytke pois valoa.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tulevat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Valaistus

Katso lamppujen vaihto-ohjeet Kuvasta 7. Käytä hehku-/halogeeni/LED-lamppuja, joilla on samat tekniset tiedot kuin niillä, jotka on tehtaassa asennettu laitteeseen.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuih-kua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Älä käytä syövyttäviä äineiifa, eikä etenkään „ruostumattoman teräksen puhdistamiseen.
• Älä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU: N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

Pienjännitedirektiivi 2006/95/EY,
Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2004/108/EY
● Ecodesign-direktiivi 2009/125/EY

sekä siinä on siten C-nerkintä ja siitä on tehty vaatimustenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
