EFS 8660-92 - Kjøkkenvifte GRAM - Gratis bruksanvisning og manual

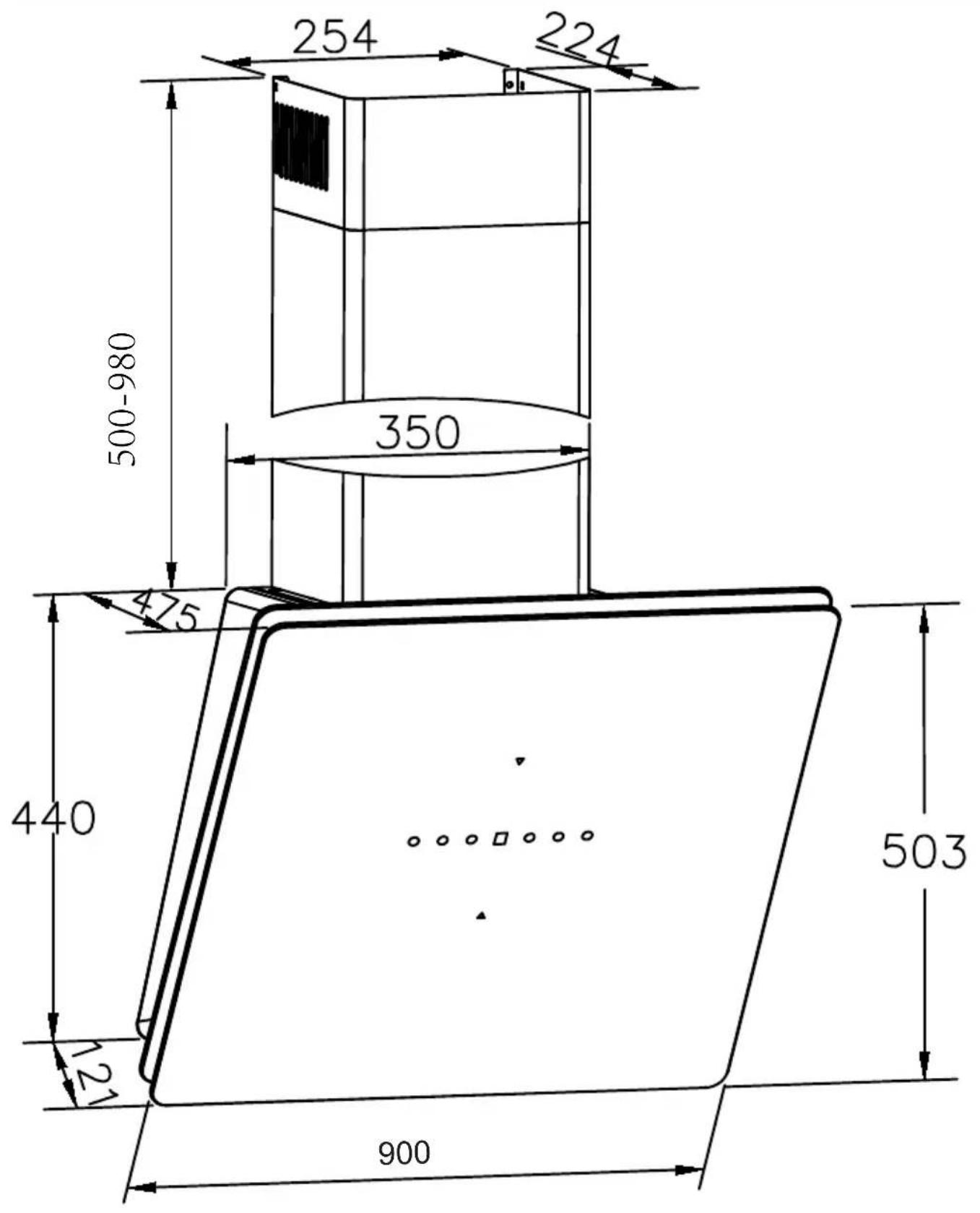

Produkttype	Kjøkkenhette (pipehette)
Merke	Gram
Modell	EFS 8660-92
Installasjonstype	Veggmontert over komfyren
Monteringhøyde	650 mm / 450 mm (justerbar per kanal)
Avtrekksdiameter	120 mm / 150 mm
Maks kanallengde	4–5 m
Strømforsyning	220–240 V, 50/60 Hz
Kontrolltype	Berøringssensorer + gestekontroll
Viftehastigheter	3 hastigheter + Turbo (5 min begrensning)
Belysning	Uavhengig LED (av/på via berøring eller gest)
Av-timer	5, 10 eller 15 minutter
Driftsmoduser	Avtrekk (kanalisert) eller resirkulering (med kullfilter)
Fettfilter	Aluminiumsnett, vaskbart (månedlig)
Kullfilter	Valgfritt, bytt hver 2. måned
Rengjøring	Fuktig klut med mildt rengjøringsmiddel; ingen skuremidler
Sikkerhetsfunksjoner	Automatisk avstenging ved flammespredning; varmefølsom
Standby-modus	Ja, berøringssensor for å vekke
Medfølgende tilbehør	Aluminiumsfettfilter, kanaladapter (per installasjon)
Overensstemmelse	CE, RoHS, Lavspenningsdirektivet, EMC

Ofte stilte spørsmål - EFS 8660-92 GRAM

Hvordan installerer jeg Gram EFS 8660-92 kjøkkenhetten?

Følg trinn-for-trinn installasjonsveiledningen i manualen (Fig. 3). Sørg for at monteringsflaten er sterk nok. Hetten må kobles til en egnet ventilasjonskanal (120/150 mm diameter) for avtrekksmodus, eller installer et kullfilter for resirkuleringsmodus. Avstanden over en elektrisk komfyr skal være i henhold til teknisk datablad; for gasskomfyr, følg gasskomfyrens instruksjoner.

Hva er de forskjellige viftehastighetene og hvordan bruker jeg dem?

Hetten har hastigheter 1 (lav), 2-3 (middels) og Turbo (høy, i 5 minutter). Bruk + og - berøringssensorer for å justere. Turbo er begrenset til 5 minutter per aktivering, med maksimalt totalt 30 minutter innen en time.

Hvordan fungerer gestekontrollen?

Gestekontroll bruker sensorer nær kontrollpanelet. Beveg hånden fra venstre til høyre for å slå på viften eller øke hastigheten; høyre til venstre for å redusere eller slå av. Beveg hånden oppover for å slå på belysning, nedover for å slå av. Hold hånden omtrent 5 cm fra panelet.

Hvor ofte bør jeg rengjøre fettfilteret?

Aluminiumsfettfilteret bør rengjøres minst en gang i måneden. Du kan vaske det i oppvaskmaskin eller for hånd med mildt rengjøringsmiddel. Hyppig rengjøring reduserer brannrisiko.

Når bør jeg bytte kullfilteret?

Bytt kullfilteret hver 2. måned, eller oftere ved hyppig bruk. Det kan ikke vaskes eller regenereres. Bruk det kun når hetten er i resirkuleringsmodus (ingen kanal til utsiden).

Kan jeg bruke hetten uten kanal?

Ja, hetten kan fungere i resirkuleringsmodus. Du må installere et aktivt kullfilter (selges separat) og eventuelt en luftføringsskovel. Luften filtreres og returneres til rommet.

Hvordan stiller jeg inn av-timeren?

Trykk på av-timer-sensoren (firkantikon). Displayet viser '8'. Bruk + og - for å velge 5, 10 eller 15 minutter. Trykk på strømsensoren for å bekrefte. Et blinkende punkt indikerer at timeren er aktiv. Trykk på strøm igjen for å avbryte.

Hva gjør jeg hvis hetten ikke reagerer på berøringskontrollene?

Først, sjekk at apparatet er plugget inn og strømmen er på. Hvis gestekontrollsensoren er opplyst, trykk på den for å aktivere kontrollpanelet. Hvis problemene vedvarer, slå av hetten i noen minutter og prøv igjen. For elektriske feil, kontakt en kvalifisert tekniker.

Er det trygt å la hetten stå på uten tilsyn?

Hetten er designet for sikker drift, men la aldri matlaging med olje eller fett stå uten tilsyn. Av-timeren kan automatisk slå av viften etter matlaging. Sørg for at hetten er riktig installert og filtrene er rene for å unngå brannfare.

Hvordan rengjør jeg utsiden av hetten?

Bruk en fuktig klut med et nøytralt rengjøringsmiddel. Ikke bruk skuremidler, løsemidler eller alkohol. Unngå å bløtlegge kluten eller bruke vannstråle. For rustfritt stål, unngå etsende stoffer.

BRUKSANVISNING EFS 8660-92 GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

Betjeningspanelet er vist i figur 4, og for reference er det også vist herunder:

Når det er aktiveret, berør da for at starte ventilatoren.

Mulige ventilatorhastigheder:

Du er nå eier av en ny kjøkkenvifte. Denne kjøkkenviften er spesielt konstruert og produsert for å dekke dine behov for fjerning av matlukt og os, og den vil garantert være et stilig element i et moderne kjøkken. Med sin moderne konstruksjon og seneste teknologi, er dette en kjøkkenviften med garantert høy prestasjon og elegant design.

Les nøye igjennom denne bruksanvisningen før du installerer kjøkkenviften. Den vil hjelpe deg å unngå feil under installasjon og bruk av viften.

Vi ønsker at du skal være svært fornøyd med valget av vår kjøkkenvifte.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 47

MONTERING 49

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gasseller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installasjons-

instruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a/b/c).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

● Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
- Kontroller at strøm-spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i Fig. 3...

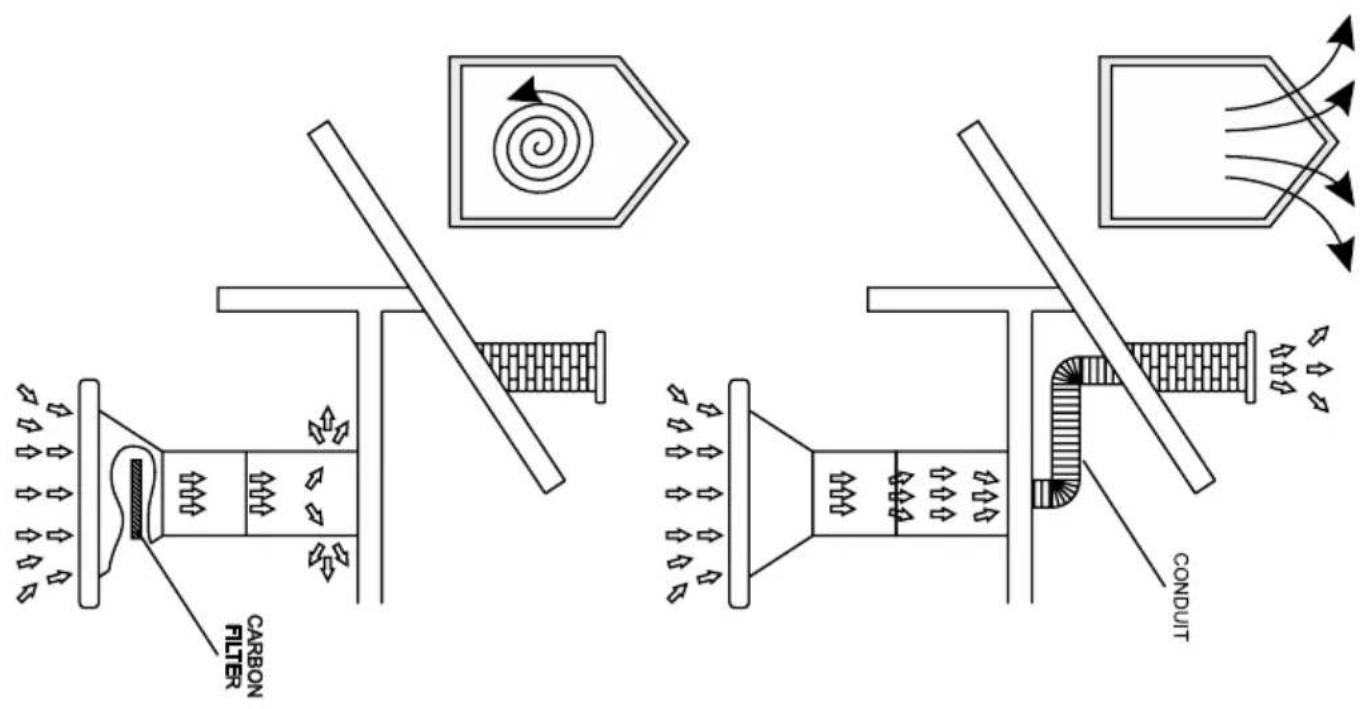

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn for drift med resirkulasjon (kullfilter)

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på viften.

Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Avtrekksvifte - kontrollpanel

Kontrollpanelet vises i Figur 4; som referanse vises den også nedenfor:

1. Bevegelseskontrollsensorer for å slå lyset på/av
2. Bevegelseskontrollsensorer for å regulere viftens hastighet

Kontrollpanelet betjenes med berøring: Kontrollfunksjonen beskrives som følger:

3- Sensor for å slå av timer
4- Sensor for å redusere viftens hastighet
5- Sensor for å øke viftens hastighet
6- Display
7- Sensor for bevegelseskontroll på/av
8- Sensor for lyskontroll
9- Sensor for hvilemodus

Når du plugger inn apparatet, vises på displayet i en brøkdel av et sekund før displayet slås av. Kun 🚙 Trykk på ⏻ for å aktivere apparatet— ⏻ piktogrammet vil lyse opp.

Trykk på +for å aktivere viften.

Tilgjengelige viftehastigheter:

• Lav hastighet (1). Bruk denne hastigheten när du lager litt mat som er nesten uten lukt.
• Middels hastigheter (2-3). Bruk disse hastighetene når du lager flere retter samtidig med moderat lukt.
• Turbo ( ) Bruk denne hastigheten når du steker eller griller mat med mye lukt.

Bruk sensorene -eg for å øke eller redusere viftehastigheten.

Merk: Turbohastigheten er kun aktiv i 5 minutter (prikken på displayet blinker) før viftehastigheten reduseres. Driftstiden på turbohastigheten er begrenset. Hvis du aktiverer turbohastigheten på nytt, kan du bruke den i maksimalt 30 minutter (inklusiv turbointervaller som er mindre enn 5 minutter). Deretter vil turbohastigheten være utilgjengelig de neste 30 minutter – nå er maksimal mulig viftehastighet 3.

For å slå av vifta, trykk på gjentatte ganger til viftehastigheten reduseres til null eller trykk på

Trykk på 🌐 for å slå på lyset. Trykk på 🌐 for å slå av lyset. Lyset fungerer uavhengig av på/av-sensoren.

Slå av timer

Bruk timer-knappen for å slå av viften etter en valgt tid. Bruk timer-knappen for å trekke ut lukten etter matlagingen. Du kan velge en periode på 5, 10 eller 15 minutter. Trykk på for å slå av timeren. Sensoren vil blinke og displayet viser. Nå bruker du -og -sensorene for å slette timerinnstillingen:

Trykk på ⓣfor å bekrefte innstillingen (i henhold til tabellen over). En blinkende prikk vises ved viftehastigheten på displayet, og Ⓞsensoren blinker. Trykk på ⓣfor å deaktivere timeren — prikken ved viftehastigheten og Ⓞvil slutte å blinke.

Håndbevegelseskontroll.

Når du setter kontakten i et støpsel, er bevegelseskontrollen aktiv og indikatoren på. Trykk på for å slå av bevegelseskontroll. Trykk på igjen for å reaktivere bevegelseskontrollen.

Du kan bruke bevegelseskontroll for å styre vifte og lys. Når bevegelseskontrollen er aktiv, kan du også kontrollere apparatet ved bruk av berøringssensorer.

Bevegelseskontrollen fungerer korrekt hvis du beveger en åpen hånd rundt 5 cm fra overflaten til kontrollpanelet.

Merk: Avhengig av den funksjonen du ønsker å aktivere, må du bevege hånden nær sensorene (Figur 4, element 1, eller Figur 4, element 2). Området der du skal bevege hånden din er markert på figurene som vises lenger ned i denne bruksanvisningen.

Når du aktiverer en spesiell funksjon (som turbohastighet), kreves det flere håndbevegelser. Ikke beveg hånden din over kontrollpanelet på denne måten dersom du ikke ønsker å aktivere sensorene. Håndbevegelsene må ikke være for raske. En enkelt bevegelse bør ta rundt 1 sekund.

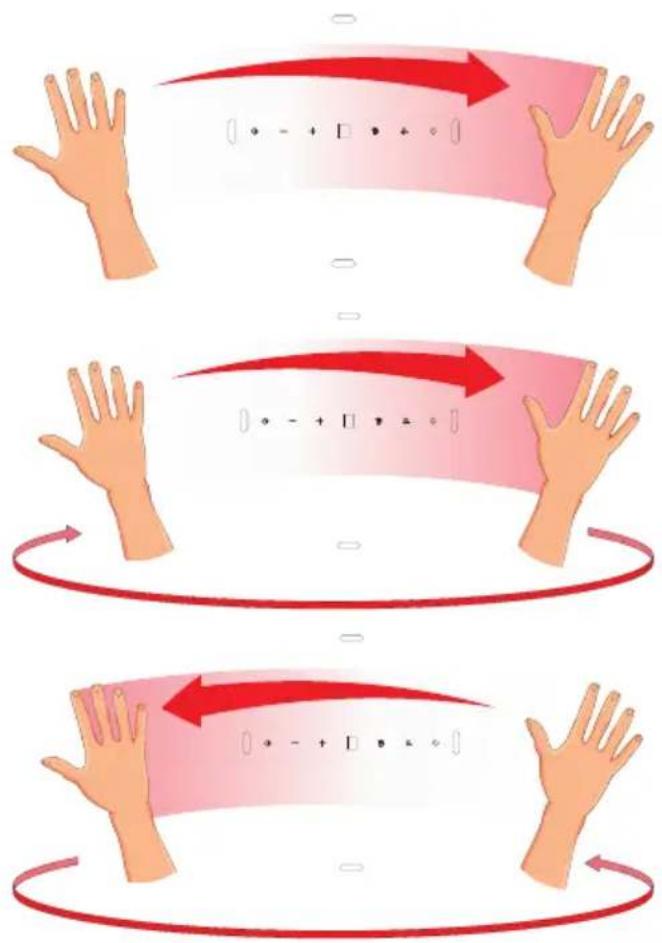

For å aktivere apparatet, beveger du hånden fra venstre mot høyre. Displayet viser

For å slå av viften eller øke viftehastigheter, beveg hånden fra venstre mot høyre flere ganger i hvilemodus. Displayet viser nåværende viftemodus etter hver håndbevegelse.

For å slå av viften eller redu- sere viftehastigheten, beveg hånden fra høyre mot venstre flere ganger i hvilemodus inntil displayet viser. Beveg hånden en gang til, og appa- ratet vil slå seg av (bevegel- seskonrollen er fortsatt aktiv)

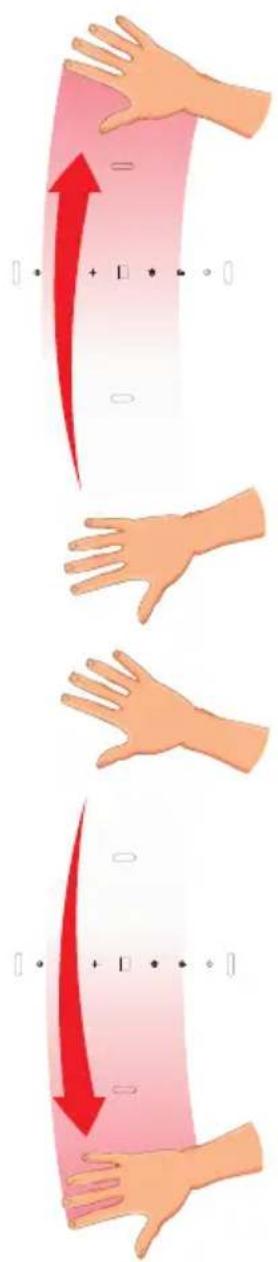

Flytt hånden din nedenfra og opp for å slå på lyset

Flytt hånden din ovenfra og ned for å slå av lyset

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk skurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at apparatet lukkes eller gjøres ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

• Lavspenningsdirektiv 2014/35/E∅F
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2014/30/EC
• ErP Directive 2009/125/EC
• RoHS Directive 2011/65/EC

og er derfor merket med CE symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.

NO:

Gram A/S

Tel.: [phone]

www.gram.no

SE:

Gram A/S

Tel.: [phone]

www.gram.se

FI

Gram A/S

Tel.: [phone]

www.gram.fi

GRAM

Gram A/S

Gejlhavegård 2B

DK-6000 Kolding

[phone]

www.gram.dk
