Tuotetyyppi	Savupiippu liesituuletin
Merkki	Gram
Malli	EFS 8660-92
Asennustyyppi	Seinälle asennettava lieden yläpuolelle
Asennuskorkeus	650 mm / 450 mm (säädettävä ilmanvaihtokanavan mukaan)
Ilman ulostulon halkaisija	120 mm / 150 mm
Suurin kanavan pituus	4-5 m
Virtalähde	220-240 V, 50/60 Hz
Ohjaustyyppi	Kosketusanturit + eleohjaus
Puhallinnopeudet	3 nopeutta + Turbo (5 min rajoitus)
Valaistus	Itsenäinen LED (päälle/pois kosketuksella tai eleellä)
Sammutusajastin	5, 10 tai 15 minuuttia
Käyttötilat	Poisto (kanavoituna) tai kierto (hiilisuodattimella)
Rasvasuodatin	Alumiiniverkko, pestävä (kuukausittain)
Hiilisuodatin	Valinnainen, vaihda 2 kuukauden välein
Puhdistus	Kostea liina miedolla pesuaineella; ei hankaavia aineita
Turvallisuustoiminnot	Automaattinen sammutus jos liekki leviää; lämpöherkkä
Valmiustila	Kyllä, kosketusanturi herättää
Mukana tulevat tarvikkeet	Alumiininen rasvasuodatin, kanavasovitin (asennuksen mukaan)
Vaatimustenmukaisuus	CE, RoHS, pienjännitedirektiivi, EMC

Usein kysytyt kysymykset - EFS 8660-92 GRAM

Kuinka asennan Gram EFS 8660-92 liesituulettimen?

Noudata käyttöohjeen vaiheittaista asennusopasta (Kuva 3). Varmista, että asennuspinta on riittävän vahva. Liesituuletin on liitettävä sopivaan ilmanvaihtokanavaan (halkaisija 120/150 mm) poistotilassa tai asenna hiilisuodatin kiertotilaa varten. Etäisyyden sähkölieden yläpuolella tulee olla teknisen tiedotteen mukainen; kaasuliedellä noudata kaasukeittimen ohjeita.

Mitkä ovat eri puhallinnopeudet ja miten niitä käytetään?

Liesituulettimessa on nopeudet 1 (alhainen), 2-3 (keskitaso) ja Turbo (korkea, 5 minuuttia). Käytä + ja - kosketusantureita säätämiseen. Turbo on rajoitettu 5 minuuttiin aktivointia kohden, enintään 30 minuuttia tunnissa.

Miten eleohjaus toimii?

Eleohjaus käyttää antureita ohjauspaneelin lähellä. Liikuta kättäsi vasemmalta oikealle käynnistääksesi puhaltimen tai lisätäksesi nopeutta; oikealta vasemmalle vähentääksesi tai sammuttaaksesi. Liikuta kättä ylöspäin sytyttääksesi valaistuksen, alaspäin sammuttaaksesi. Pidä kätesi noin 5 cm päässä paneelista.

Kuinka usein rasvasuodatin tulisi puhdistaa?

Alumiininen rasvasuodatin tulee puhdistaa vähintään kerran kuukaudessa. Voit pestä sen astianpesukoneessa tai käsin miedolla pesuaineella. Toistuva puhdistus vähentää palovaaraa.

Milloin hiilisuodatin tulee vaihtaa?

Vaihda hiilisuodatin 2 kuukauden välein tai useammin runsaassa käytössä. Sitä ei voi pestä eikä regeneroida. Käytä sitä vain, kun liesituuletin on kiertotilassa (ei kanavaa ulos).

Voinko käyttää liesituuletinta ilman kanavaa?

Kyllä, liesituuletin voi toimia kiertotilassa. Sinun on asennettava aktiivihiilisuodatin (myydään erikseen) ja valinnaisesti ilmanohjaussiipi. Ilma suodatetaan ja palautetaan huoneeseen.

Kuinka asetan sammutusajastimen?

Kosketa sammutusajastimen anturia (neliön kuvake). Näytöllä näkyy '8'. Käytä + ja - valitaksesi 5, 10 tai 15 minuuttia. Kosketa virtapainiketta vahvistaaksesi. Vilkkua oleva piste osoittaa ajastimen olevan päällä. Kosketa virtapainiketta uudelleen peruuttaaksesi.

Mitä teen, jos liesituuletin ei vastaa kosketusohjaukseen?

Tarkista ensin, että laite on kytketty pistorasiaan ja virta on päällä. Jos eleohjauksen anturi on valaistu, napauta sitä aktivoidaksesi ohjauspaneelin. Jos ongelmat jatkuvat, sammuta liesituuletin muutamaksi minuutiksi ja yritä uudelleen. Sähkövikoja varten ota yhteyttä pätevään teknikkoon.

Onko turvallista jättää liesituuletin päälle ilman valvontaa?

Liesituuletin on suunniteltu turvalliseen käyttöön, mutta älä koskaan jätä öljyn tai rasvan keittämistä ilman valvontaa. Sammutusajastin sammuttaa puhaltimen automaattisesti kypsennyksen jälkeen. Varmista, että liesituuletin on asennettu oikein ja suodattimet ovat puhtaat palovaaran välttämiseksi.

Kuinka puhdistan liesituulettimen ulkopinnan?

Käytä kosteaa liinaa ja neutraalia puhdistusainetta. Älä käytä hankaavia puhdistusaineita, liuottimia tai alkoholia. Vältä liian kosteaa liinaa tai vesisuihkun käyttöä. Ruostumattomalle teräkselle vältä syövyttäviä aineita.

KÄYTTÖOHJE EFS 8660-92 GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

ANVÄNDARMANUAL – KÖKSFLÄKT MED UTSUGSFUNKTION SV 36

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyttämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 27

ASENNUS 29

KÄYTTÖ JA HUOLTO 30

YMPÄRISTÖNSUOJELU 35

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuodattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b/c).

- Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.
- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.
- Tekstiiliä oleva rasvasuodatin on vaihdettava ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).
- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li- esituuletinta käytetään käryn imemiseen).

• Alä nojaa tuulettimeen.
• Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".
• Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.
• Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.
  ●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

• Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
• Oikaise verkkojohto ennen asennusta.
• Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tarkista aina ennen liesituulettimen kytkemistä verkkovirtaan, että virtajohto on asennettu oikein ja ettei se ole laitteen puristuksissa. On suositeltavaa varmistaa ennen asennusta, että liesituuletin toimii oikein.

ASENNUS

Asennus

Vaiheitainen laitteen asennus näkyy Kuvasta 3...

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen.

liesituulettimen edessä olevien aukkojen kautta.

Tässä asetuksessa on tarpeen asentää

hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

Liesituulettimen säätimet

Ohjauspaneeli näkyy kuvassa 4. Se on viitteeksi myös alla:

Tässä laitteessa on eleohjaus:

1. Valo päälle/pois -eleohjausanturit
2. Puhallinnopeuden eleohjausanturit

Ohjauspaneelissa on kosketussäätimet: Sää-dinten kuvaus:

3- Ajastin-anturi
4- Puhallinnopeuden vähentämisanturi
5- Puhallinnopeuden lisäämisanturi
6- Näyttö
7- Eleohjauksen on/off-anturi
8- Valon säätöanturi
9- Valmiustila-anturi

Kun liität laitteesi verkkovirtaan, näyttöön tulee sekunnin murto-osan ajaksi sitten näyttö sammuu. Vain ohjauspaneelin eleohjauksen anturiin jaä valo. Aktivoi laite koskettamalla piktogrammi syttyy.

Kun laite on aktivoitu, käynnistä puhallin koskettamalla +

Käytettävissä olevat tuuletinnopeudet:

• Pieni nopeus (1). Käytä tätä nopeutta, kun valmistat vähän ruokaa, josta tulee tuskin lainkaan käryä.
• Keskinopeudet (2–3). Käytä tätä nopeutta, kun valmistat useita ruokia samanaikaisesti ja käryä on kohtalaisesti.
• Turbo ( ) -käytä tätä nopeutta paistaessasi ja grillatessasi, jos käryä tulee paljon.

Lisää tai vähennä puhallinnopeutta antureilla -ja . —

Huomautus: Turbonopeus on aktiivinen vain 5 minuuttia (näytössä vilkkuu piste), sen jälkeen puhaltimen nopeus hidastuu. Turbonopeuden käyttö on aikarajoitteinen. Voit käyttää turbonopeutta yhä uudelleen aktivoimalla sen enintään 30 minuuttia (mukaan lukien välit, jolloin turbo ei ole päälle, jos ne ovat lyhempiä kuin 5 minuuttia). Tämän jälkeen turbonopeus ei ole saatavilla seuraavaan 30 minuuttiin. Tänä aikana puhaltimen enimmäisnopeus on 3.

Voit kytkeä puhaltimen pois päältä koskettamalla — toistuvasti, kunnes puhaltimen nopeus laskee nollaan tai koskettamalla .

Sytytä valo koskettamalla 🌐 Sammuta valo koskettamalla 🌐 uudelleen. Valo toimi on/off-anturista riippumatta.

Ajastin

Ajastimella voit asettaa liesituulettimen kytkeytymään pois päältä tietyn ajan kuluttua. Käytä ajastinta suodattamaan käryn pois ilmasta ruoan valmistuksen jälkeen. Ajastin voidaan asettaa 5, 10 tai 15 minuutiksi. Aktivoi ajastin milloin tahansa koskettamalla ①Anturi vilkku, ja näytössä näkyy . Valitse nyt ajastimen viive käyttämällä antureita -ja : +

Näytön merkkivalo Viive [min]

8	15
8	10
8	5

Vahvista ajastinasetus (yllä olevan taulukon mukaan) koskettamalla ⚠Vilkkuva piste tulee näkyviin puhallinnopeuden viereen näytössä ja anturi ⚡vilkkuu. Pois-ta ajastin käytöstä milloin tahansa koskettamalla ⚣puhallinnopeuden vieressä oleva piste ja ⚫akkaavat vilkkumasta.

Eleohjaus

Kun kytket laitteen verkkovirtaan, eleohjaus on aktiivinen ja merkkivalo palaa. Kytke eleohjaus pois päältä koskettamalla Aktivoi eleohjaus uudelleen koskettamalla uudelleen.

Voit ohjata tuulettimen nopeutta ja valaistusta eleiden avulla. Kun eleohjaus on aktiivinen, voit myös ohjata laitetta kosketusanturien avulla.

Eleohjaus toimii oikein, kun siirrät avoimen käden n. 5 cm:n päähän ohjauspaneelin pinnasta.

Huomautus: Sinun on siirrettävä kätesi aktivoitavan toiminnon mukaan anturien lähelle (kuva 4, kohta 1 tai kuva 4, kohta 2). Alue, jonka päälle käsi on siirrettävä, on merkitty tämän oppaan alla oleviin kuviiin.

Kun jonkin tietyn toiminnon (kuten turbonopeuden) aktivointi edellyttää useita käsieleitä, vie kätesi toista elettä varten pois ohjauspaneelista, jotta vältät liikeanturien laukaisemisen). Käsiliikkeet eivät saa olla nopeita. Yhden eleen on kestettävä mieluummin n. 1 sekunnin ajan.

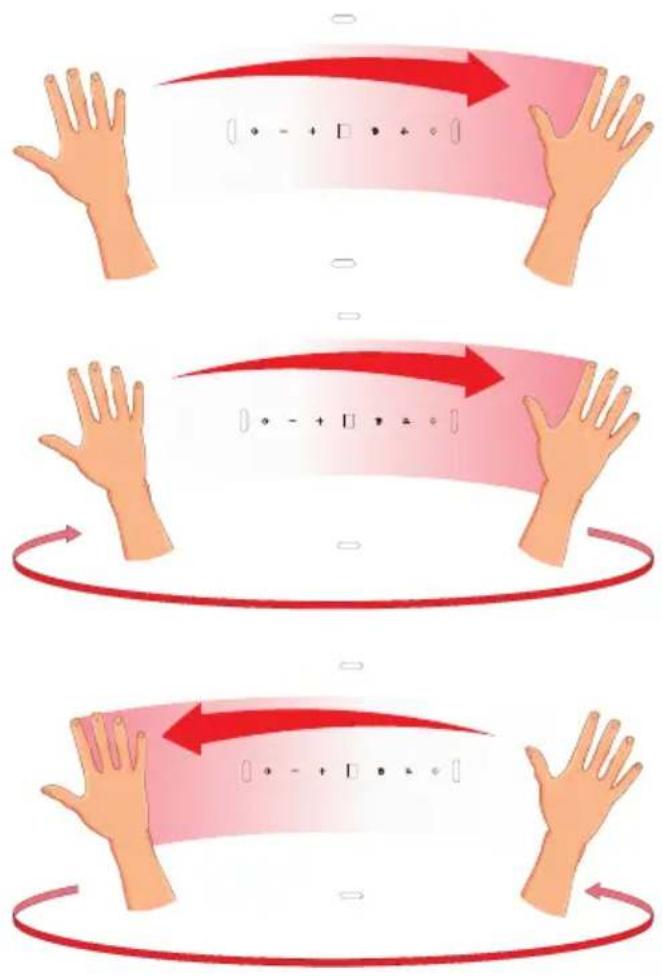

Voit aktivoida laitteen siirtämällä kätesi vasemmalta oikealle. Näyttöön tulee

Voit kytkeä puhaltimen päälle tai lisätä puhallinnopeutta siirtämällä kätesi vasemmalta oikealle useita kertoja valmiustilassa. Näyttöön tulee kunkin käsieleen jälkeen nykyinen puhallinnopeus.

Voit kytkeä puhaltimen pois päältä tai vähentää puhal- timen nopeutta siirtämällä kätesi valmiustilassa oikealta vasemmalle useita kertoja, kunnes näytössä näkyy Kun siirrät kättäsi vielä yhden kerran, laite kytkeytyy pois päältä (eleohjaus on yhä aktiivinen).

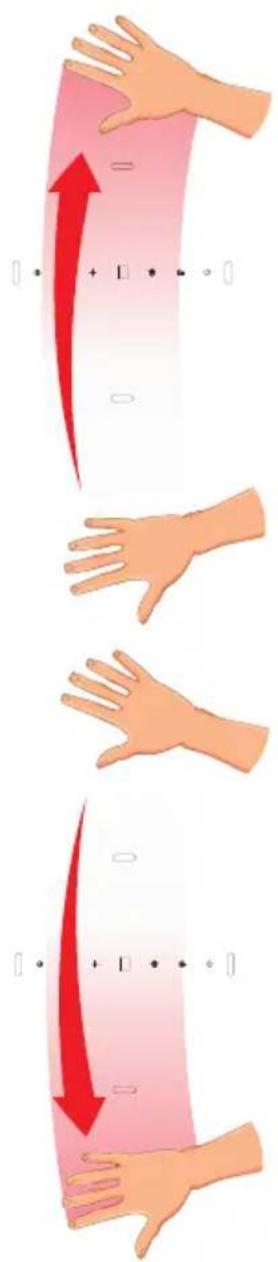

Voit sytyttää valon siirtämällä kätesi alhaalta ylöspäin.

Voit sammuttaa valon siirtä- mällä kätesi ylhäältä alaspäin.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tu-levat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuih-kua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Älä käytä syövyttäviä äineifa, eikä etenkään ruostumattoman teräksen puhdistamiseen.
• Alä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU:N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

• Pienjännitedirektiivi 2014/35/EY
• Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2014/30/EY
• Ecodesign-direktiivi 2009/125/EY
  • Direktiivi RoHS 2011/65/EY

ja sille on tämän mukaisesti annettu €-merkintä ja siitä on tehty vaatimus- tenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
