Tuotetyyppi	Liesituuletin
Merkki	Gram
Malli	EFS 5693-90 B
Leveys (minimi)	750 mm
Leveys (maksimi)	1080 mm
Korkeus	Noin 897 mm
Asennustapa	Seinään asennettava savupiippu liesituuletin
Ohjaustapa	Kosketusanturit
Puhallinnopeudet	3 nopeutta (hidas, keskitaso, nopea)
Ajastintoiminto	Kyllä, 15 minuutin automaattinen sammutus
Valaistus	Erillinen päälle/pois; yhteensopiva hehku/halogeeni/LED-moduulien kanssa
Rasvasuodatin	Alumiini, konepestävä (astianpesukoneen kestävä)
Hiilisuodatin	Valinnainen kiertoilmatilaa varten, vaihdettava 2 kuukauden välein
Ilmanpoistotapa	Kanavoitu (poisto) tai kiertoilma (hiilisuodattimella)
Kanavan halkaisija	120 mm
Suurin kanavan pituus	4-5 m
Virtalähde	220-240 V / 50-60 Hz (tarkista arvokilpi)
Turvaominaisuudet	Automaattinen sammutusajastin, lasten valvonta suositeltavaa
Puhdistustiheys	Alumiinisuodatin: kuukausittain; pinnat: kuukausittain
Materiaali	Ruostumaton teräs (tyypillinen)

Usein kysytyt kysymykset - EFS 5693-90 B GRAM

Mikä on vähimmäisasennusetäisyys sähkötason yläpuolella?

Katso tuotteen tekniset tiedot. Jos kaasukeittimen ohjeet määrittelevät suuremman etäisyyden, sitä on noudatettava (tyypillisesti noin 650-750 mm sähköllä, mutta tarkista käsikirja).

Miten puhdistan alumiinisen rasvasuodattimen?

Puhdista alumiininen rasvasuodatin kuukausittain joko astianpesukoneessa tai käsin käyttäen mietoa pesuainetta tai nestesaippuaa.

Milloin hiilisuodatin tulisi vaihtaa?

Vaihda hiilisuodatin vähintään 2 kuukauden välein, tai useammin tehokäytössä. Sitä ei voida pestä tai regeneroida.

Miten ajastintoiminto aktivoidaan?

Kosketa aktiivista nopeustunnistinta vähintään 3 sekunnin ajan. Tunnistin vilkkuu osoittaen, että ajastin on käytössä. Liesituuletin sammuu automaattisesti 15 minuutin kuluttua.

Voinko käyttää liesituuletinta ilman kanavointia?

Kyllä, kiertoilmatilassa. Sinun on asennettava hiilisuodatin ja tarvittaessa ilmanohjain. Ilma suodatetaan ja palautetaan huoneeseen.

Miten vaihdan valot?

Katso käsikirjan kuvaa 7. Käytä samaa spesifikaatiota olevia hehku/halogeeni/LED-moduuleja kuin tehtaalla asennetut. Katkaise virta ennen vaihtoa.

Mitä teen, jos virtajohto on vaurioitunut?

Virtajohto on vaihdettava ammattitaitoisessa korjaamossa vaaran välttämiseksi.

Sopiiko liesituuletin käytettäväksi kaasulieden päällä?

Kyllä, mutta varmista, että asennusetäisyys täyttää sekä liesituulettimen että kaasukeittimen vaatimukset. Liekin ei tule ulottua kattilan ulkopuolelle.

Kuinka usein liesituulettimen pinnat tulisi puhdistaa?

Puhdista sisä- ja ulkopinnat vähintään kerran kuukaudessa kostealla liinalla ja neutraalilla pesuaineella. Vältä hankaavia liinoja tai liuottimia.

Mitä yliviivattu roska-astian symboli tarkoittaa?

Se tarkoittaa, että laitetta ei saa hävittää kotitalousjätteen mukana. Vie se sähkö- ja elektroniikkalaitteiden keräyspisteeseen.

KÄYTTÖOHJE EFS 5693-90 B GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

BRUKSANVISNING - FLÄKT

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyttämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 23

ASENNUS

26

KÄYTTÖ

JA

HUOLTO

27

YMPÄRISTÖNSUOJELU

29

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoiitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuo-dattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a/b).

- Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.
- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.
- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).
- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li- esituuletinta käytetään käryn imemiseen).

• Alä nojaa tuulettimeen.
• Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".
• Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.
• Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.
  ●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

• Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
• Oikaise verkkojohto ennen asennusta.
• Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tar-kista aina ennen liesituulettimen kytkemistä verkkovirtaan, että vir-tajohto on asennettu oikein ja ettei se ole lait-teen puristuksissa. On suositeltavaa varmis-taa ennen asennusta, että liesituuletin toimii oikein.

Asennus

Vaiheitainen laitteen asennus näkyy Kuvasta 3...

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen.

liesituulettimen edessä olevien aukkojen kautta.

Tässä asetuksessa on tarpeen asentaa hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

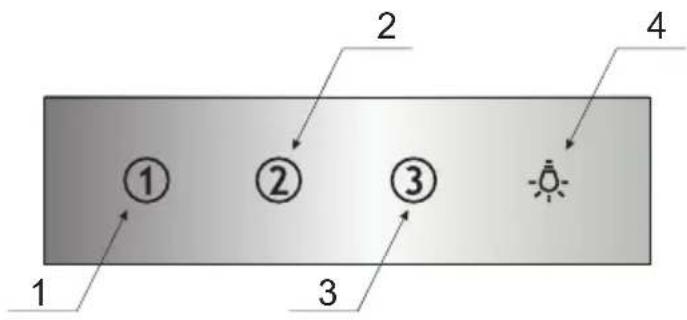

Ohjauspaneeli

Se on varustettu kosketustoiminnoilla. Ota haluttu toiminto käyttöön koskettamalla yhtä antureista:

1 Pieni nopeus (1). Käytä tätä nopeutta, kun valmistat vähän ruokaa, josta tulee tuskin lainkaan käryä.
2 Keskinopeus (2). Käytä tätä nopeutta, kun valmistat useita ruokia samanaikaisesti ja käryä on kohtalaisesti.
3 Suuri nopeus (3). Käytä tätä nopeutta, kun paistat tai grillaat ja käryä on paljon.
4 Valo päälle/pois. Valo toimii erikseen liesituulettimesta riippumatta.

Kosketa valitun nopeuden sensoria sammuttaaksesi liesituulettimen.

Ajastintoiminto

Ajastintoimintoa käytettäessä liesituuletin asetetaan sammumaan automaattisesti 15 minuutin kuluttua. Ottaaksesi ajastetun sammutuksen käyttöön millä tahansa tuulettimen nopeudella, kosketa aktiivista nopeus-sensoria vähintään 3 sekunnin ajan. Sensori vilkkuu. Vilkkuminen merkitsee että ajastettu sammutus on päällä. Poistaaksesi ajastetun sammutuksen käytöstä, kosketa aktiivista nopeus-sensoria. Laite sammuu. Käynnistääksesi laitteen, kosketa sensoria joka vastaa haluttua tuulettimen nopeutta. Ajastimen peruuttaminen ei kytke pois valoa.

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Liesituuletinta normaalisti käytettäessä alumiinen rasvasuodatin on puhdistettava joka kuukausi astianpesukoneessa tai käsin käyttäen mietoa pesuainetta ja nestemäistä saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tu-levat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Valaistus

Katso lamppujen vaihto-ohjeet Kuvasta 7. Käytä hehku-/halogeeni/LED-lamppuja, joilla on samat tekniset tiedot kuin niillä, jotka on tehtaassa asennettu laitteeseen.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuih-kua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Älä käytä syövyttäviä äineiifa, eikä etenkään „ruostumattoman teräksen puhdistamiseen.
• Älä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU: N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

Pienjännitedirektiivi 2006/95/EY,
Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2004/108/EY
● Ecodesign-direktiivi 2009/125/EY

sekä siinä on siten C-nerkintä ja siitä on tehty vaatimustenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
