Produkttype	Emhætte
Mærke	Gram
Model	EFS 5693-90 B
Bredde (minimum)	750 mm
Bredde (maksimum)	1080 mm
Højde	Ca. 897 mm
Installationstype	Vægmonteret skorstensemhætte
Betjeningstype	Berøringssensorer
Blæserhastigheder	3 hastigheder (lav, medium, høj)
Timerfunktion	Ja, automatisk sluk efter 15 minutter
Belysning	Uafhængig tænd/sluk; kompatibel med gløde-/halogen-/LED-moduler
Fedtfilter	Aluminium, vaskbart (opvaskemaskinesikkert)
Kulfilter	Valgfrit til recirkulation, udskift hver 2. måned
Udsugningstype	Aftræk (udsugning) eller recirkulation (med kulfilter)
Aftræksdiameter	120 mm
Maksimal aftrækslængde	4-5 m
Strømforsyning	220-240 V / 50-60 Hz (kontroller typeskiltet)
Sikkerhedsfunktioner	Automatisk sluk timer, børnetilsyn anbefales
Rengøringshyppighed	Aluminiumsfilter: månedligt; overflader: månedligt
Materiale	Rustfrit stål (typisk)

Ofte stillede spørgsmål - EFS 5693-90 B GRAM

Hvad er den minimale installationsafstand over et elektrisk komfur?

Se produktets tekniske datablad. Hvis gaskomfurets instruktioner angiver en større afstand, skal denne overholdes (typisk omkring 650-750 mm for elektrisk, men kontroller manualen).

Hvordan rengør jeg aluminiumsfedtfilteret?

Rengør aluminiumsfedtfilteret hver måned enten i opvaskemaskinen eller i hånden med et mildt rengøringsmiddel eller flydende sæbe.

Hvornår skal jeg udskifte kulfilteret?

Udskift kulfilteret mindst hver 2. måned, eller oftere ved intensiv brug. Det kan ikke vaskes eller regenereres.

Hvordan aktiverer jeg timerfunktionen?

Berør den aktive hastighedssensor i mindst 3 sekunder. Sensoren blinker, hvilket indikerer, at timeren er aktiveret. Emhætten slukker automatisk efter 15 minutter.

Kan jeg bruge emhætten uden aftræk?

Ja, i recirkulationstilstand. Du skal installere et kulfilter og eventuelt en luftstyringsskærm. Luften filtreres og returneres til rummet.

Hvordan udskifter jeg lysene?

Se figur 7 i manualen. Brug gløde-/halogen-/LED-moduler med samme specifikation som fabriksinstallerede. Afbryd strømmen før udskiftning.

Hvad skal jeg gøre, hvis ledningen er beskadiget?

Ledningen skal udskiftes af et autoriseret værksted for at undgå farer.

Er emhætten egnet til brug over et gaskomfur?

Ja, men sørg for, at installationsafstanden opfylder både emhættens og gaskomfurets specifikationer. Flammen må ikke strække sig ud over gryden.

Hvor ofte skal jeg rengøre emhættens overflader?

Rengør indvendige og udvendige overflader mindst en gang om måneden med en fugtig klud og neutralt rengøringsmiddel. Undgå slibende klude eller opløsningsmidler.

Hvad betyder symbolet med den overstregede skraldespand?

Det betyder, at apparatet ikke må bortskaffes sammen med husholdningsaffald. Aflevér det på et udpeget indsamlingssted for elektrisk og elektronisk udstyr.

BRUGSANVISNING EFS 5693-90 B GRAM

Læs denne vejledning omhyggeligt, før apparatet tages i brug!

KÄYTTÖOHJE - LIESITUULETIN

Emfanget er specielt udviklet og udført for at opfylde dine forventninger. De anvendte konstruktionsløsninger samt brug af den nyeste produktionsteknologi sikrer emfangets høje funktionalitet og æstetik. Du bedes læse denne betjeningsvejledning grundigt igennem, inden du begynder at installere emfanget. Derved undgår du fejlinstallering og fejlbetjening af emfanget.

Vi håber, at du bliver tilfreds med dit nye GRAM produkt.

Symboler, der optræder i denne brugsanvisning, har følgende betydning:

Vigtig information vedrørende korrekt brug af apparatet og din personlige sikkerhed.

Tip om at bruge apparatet.

Risici som resultat af ukorrekt brug af apparatet. Aktiviteter, der skal udføres af en autoriseret tekniker.

Information om miljøbeskyttelse.

Dette angiver handlinger, som ikke må udføres af brugeren.

INDHOLDSFORTEGNELSE

VEJLEDNING I SIKKER BRUG 15

INSTALLATION 18

BETJENING OG VEDLIGEHOLDELSE 19

MILJ∅BESKYTTELSE 21

Dette apparat er kun beregnet til husholdningsbrug.

Producenten forbeholder sig ret til at foretage ændringer, som ikke påvirker betjeningen af apparatet.

●Producenten er ikke ansvarlig for skade forårsaget af installation eller brug, som ikke overholder denne brugsanvisning

- Emfanget er designet til at fjerne lugt fra madlavning. Brug ikke emfanget til noget andet formål.

- Tilslut emfanget i udsugningstilstand til en passende ventilationskanal (tilslut IKKE emfanget til en røg- eller luftkanal, som er i brug). Emfanget kræver installation af luftudsugningskanalen ud til det fri. Længden af kanalen (typisk 120 eller 150 mm i diameter) bør ikke overskride 4-5 m. Luftudsugningskanalen er også påkrævet til teleskopiske og indbyggede emfang, der arbejder i recirkulationstilstand.

- Et emfang, der arbejder i recirkulationstilstand, kræver installation af et aktivt kulfilter. I dette tilfælde er installation af udsugningskanal ikke påkrævet, men det anbefales at installere en luftledeplade. (kun skorstens-emfang).

●Emfanget har selv-

stændigt lys og en ud- sugningsventilator, der kan betjenes på et af flere hastighedsniveau- er.

- Afhængigt af type, er emfanget designet til at være permanent fast-gjort på en lodret væg over et gas- eller el-komfur (skorstens- og universal-emfang); i loftet over et gas- eller el-komfur (∅-emfang); på et lodret indbygget mø-bel over et gas- eller el-komfur (teleskop- eller indbyggede emfang). Før installation skal det kontrolleres, at væg-/ loftsstrukturen er stærk nok til at bære emfan-get. Nogle emfang er meget tunge.

- Oplysninger om installationsafstanden over en elektrisk kogeplade kan ses i produktarket med tekniske oplysninger. Hvis gaskomfurets installationsinstruktion angiver en større afstand, skal denne tages i betragtning (fig. 1a/b).

- Hav ikke åben ild under emfanget. Når gryderne fjernes fra brænderen, skal den sættes på minimal flamme. Kontroller altid, at flam-

men ikke kommer uden for gryden, da det kan give uønsket energitab og en farlig koncentration af varme.

●Når der steges mad i fedtstof, skal det ske under konstant overvågning, da overophe-det fedtstof nemt an-tændes.

- Tag ledningen ud af stikket på væggen, før filteret renses eller før reparation

- Tekstil-fedtfilteret bør udskiftes, og aluminiumsfilteret bør renses mindst en gang om måneden på grund af den eksisterende brandfare (mættet fedt er meget letantændeligt).

- Hvis der bruges andre ikke-elektriske apparater i samme rum som emfanget (f.eks. ovne med flydende brændstof, gennemstrømsvandvarmere eller vandvarmere med tank) er det nødvendigt at skaffe den nødvendige luftventilation (luftforsyning). Sikker betjening er mulig under samtidig brug af emfanget og udstyr med forbrænding, hvis der, afhængigt af luftforsyningen, opretholdes et

negativt tryk på ikke mere end 0.004 milli-bar inde i rummet, hvor dette udstyr befinder sig (dette punkt gælder ikke, när emfanget bruges som lugtopfanger).

- Læn dig ikke mod em- fanget.

- Emfanget bør regelmæssigt rengøres indvendigt og på de ydre overflader (mindst en gang om måneden). Se kapitlet "Rengøring" i denne brugsanvisning.

●Hvis strømkablet bliver beskadiget, skal det udskiftes med et nyt hos en specialreparatør.

●Vær sikker på, at strømmen til apparatet nemt kan afbrydes, enten ved at trække stikket ud af stikkontakten eller ved at slukke for topols-kontakten.

- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner, eller som mangler erfaring og viden, med mindre de bliver overvåget eller instrueret i brug af apparatet af en person, der er ansvarlig for de-res sikkerhed.

●Børn skal vejledes for

at sikre, at de ikke leger med apparatet.

• Tjek om den angivne strømstyrke på mærkepladen svarer til den lokale strømstyrke.
• Strømkablet skal udrulles og rettes ud inden installationen.
• Advarsel! Emballagen (polyetylenposer, små stykker polysterenskum osv.) skal holdes væk fra børn under udpakningen.

- BEMÆRK: Før emfanget sluttes til strømfor-syningen, skal det altid kontrolleres, at strøm-kablet er korrekt in-stalleret og ikke sidder i klemme i apparatet. Det anbefales at kon-trollere, at emfanget fungerer korrekt før in-stallationen.

INSTALLATION

Installation

Indstilling af luftudsugningstilstand for emfanget

I udsugningstilstanden bliver luften ud i det fri via en speciel kanal. Ved denne indstilling skal kulfiltrene fjernes. Emfanget skal forbindes til den åbning, der leder luften ud i det fri, ved hjælp af en stiv eller fleksibel kanal, der er 120 mm i diameter, som købes i en forretning med installationsmaterialer.

En autoriseret installatør skal foretage tilslutningen.

Indstilling med aktivt kulfilter

Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.

Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. I det tilfælde er det ikke nødvendigt at installere et aftræksrør.

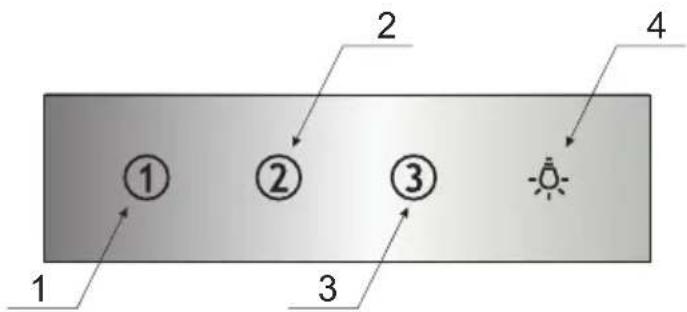

Betjeningspanel

Panelet er udstyret med berøringssensorer. Berør en af sensorerne for at aktivere den ønskede funktion:

1 Lav hastighed (1). Brug denne hastighed, når der tilberedes små mængder mad med kun lidt damp.
2 Medium hastighed (2). Brug denne hastighed, når der tilberedes flere retter samtidigt med moderat mængde damp.
3 Høj hastighed (3). Brug denne hastighed, når der steges eller grilles med store mængder damp.
4 Lys tændt/slukket. Lyset arbejder uafhængigt af emhættens blæser.

Berør sensoren, der svarer til den valgte hastighed for at slukke for emhætten.

Timerfunktion

Ved brug af Timerfunktionen indstilles emhætten til at slukke automatisk efter 15 minutter. Aktivering af Timerfunktionen ved hvilken som helst hastighed sker ved at berøre den aktive hastighedssensor i mindst 3 sekunder. Sensoren blinker. Blinket indikerer, at Timerfunktionen er aktiveret. Timerfunktionen annulleres ved at berøre den aktive hastig hedssensor. Apparatet slukker. Apparatet tændes ved at berøre den sensor, der svarer til den ønskede hastighed. Annullering af Timerfunktionen slukker ikke for lyset.

BETJENING OG VEDLIGEHOLDELSE

Vedligeholdelse

Regelmæssig vedligeholdelse og rengøring af apparatet vil hjælpe med til at forlænge apparatets levetid. Vær opmærksom på at rengøre/udskifte fedt- og kulfiltre i henhold til brugsanvisningen.

Aluminiumsfedtfilter

Rengøring

Ved almindelig brug af emfanget bør aluminiums-fedtfilteret rengøres hver måned i en opvaskema-skine eller i hånden ved brug af en mild sæbe eller flydende opvaskemiddel.

Udskiftning:

Udtagelse af aluminiumsfedtfilteret vises på fig. 5.

I visse modeller bruges et akrylfilter. Dette filter bør udskiftes mindst en gang hver anden måned eller oftere, hvis apparatet bruges intensivt.

Kulfilter (kun ved benyttelse af recirkulation)

Betjening – Kulfiltre kan kun bruges, når emfanget ikke er forbundet til nogen anden ventilationskanal. Filtre med aktivt kul kan absorbere lugt, indtil de er mættede. De kan ikke vaskes eller fornyes og bør udskiftes mindst hver anden måned eller oftere i tilfælde af intensiv brug.

Udskiftning:

Udtagelse af kulfilteret vises på fig. 6.

Lys

Se fig. 7 for oplysninger om udskiftning af lys. Brug samme type lyskilde, isat i apparatet fra fabrikken.

Rengøring

Normal rengøring af emfanget:

• Brug ikke en gennemblødt klud, svamp eller vandstråle.
• Brug ikke opløsningsmidler eller alkohol, da de kan misfarve lakerede overflader.
• Brug ikke kaustiske midler, især ved rengøring af rustfrit stål.
• Brug ikke en grov eller slibende klud.

Det anbefales at bruge en fugtig klud og et neutralt rengøringsmiddel.

Aluminiumsfiltrene kan vaskes i opvaskemaskinen. Farven på aluminiumsfiltrene kan ændre sig efter gentagen vask. Dette er normalt, og det er ikke nødvendigt at udskifte filtrene.

GENBRUG AF EMBALLAGEN

Vores emballage er fremstillet af miljøvenlige materialer, som kan genbruges:

• Den ydre emballage er fremstillet af pap/folie
• Den CFC-frie form af polystyrenskum (PS)
  ● Folie og poser af polyethylen (PE)

BORTSKAFFELSE AF UDSTYR

Hvis apparatet ikke længere bruges, klippes strø mkablet af det brugte udstyr før kassering. Vi anbefaler også, at apparatet låses eller gøres ubrugeligt, så det ikke udgør nogen fare for børn, mens det opbevares til kassering. Dette apparat er mærket med symbolet med en overkrydset affaldscontainer i overensstemmelse med det europæiske direktiv 2002/96/EC. Denne mærkning indikerer, at

udstyret ikke må opbevares sammen med andet husholdningsaffald, efter at det har været i brug. Brugeren er forpligtet til at indlevere apparatet på et indsamlingssted for affald, der angives af de lokale myndigheder. De lokale indsamlingssteder for affald, forretninger og fælles enheder udgør et passende system, som muliggør bortskaffelse af udstyret.

Korrekt håndtering af brugt elektrisk og elektronisk udstyr samt alle farlige stoffer, der indeholdes heri, er vital for at undgå at skade det lokale naturmiljø. Derfor skal bortskaffelse af disse produkter altid ske ansvarligt og med omhu.

Producentdeklaration

Producenten erklærer herved, at dette produkt lever op til kravene i følgende europæiske direktiver:

• Lavspændingsdirektivet2006/95/EC,
- Direktivet vedr. elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
• ErP-direktivet 2009/125/EC

og er således mærket med symbolet, og er forsynet med en overholdelsesdeklaration, der stilles til rådighed for markedsregulatorer.

KIITOS, ETTÄ OSTIT GRAM-LAITTEEN

HYVÄ ASIAKAS!

Råd om hvordan du bruker produktet.

Produktet er kun beregnet for bruk i hjemmet.

- Hvis strømkabelen skades må den skiftes ut med en ny på et spesialverksted.
