| Produkttyp | Köksfläkt |
| Märke | Gram |
| Modell | EFS 5693-90 B |
| Bredd (minimi) | 750 mm |
| Bredd (maximi) | 1080 mm |
| Höjd | Cirka 897 mm |
| Installationstyp | Väggmonterad skorstensfläkt |
| Kontrolltyp | Touch-sensorer |
| Fläkthastigheter | 3 hastigheter (låg, medel, hög) |
| Timerfunktion | Ja, automatisk avstängning efter 15 minuter |
| Belysning | Oberoende på/av; kompatibel med glödlamps-/halogen-/LED-moduler |
| Fettfilter | Aluminium, tvättbart (diskmaskinssäkert) |
| Kolfilter | Valfritt för recirkulationsläge, byt varannan månad |
| Utsugningstyp | Kanalförsedd (utsugning) eller recirkulation (med kolfilter) |
| Kanaldiameter | 120 mm |
| Maximal kanallängd | 4-5 m |
| Strömförsörjning | 220-240 V / 50-60 Hz (kontrollera märkskylten) |
| Säkerhetsfunktioner | Timer för automatisk avstängning, tillsyn av barn rekommenderas |
| Rengöringsfrekvens | Aluminiumfilter: månatligen; ytor: månatligen |
| Material | Rostfritt stål (typiskt) |
Vanliga frågor - EFS 5693-90 B GRAM
Användarfrågor om EFS 5693-90 B GRAM
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Köksfläkt i PDF-format gratis! Hitta din manual EFS 5693-90 B - GRAM och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. EFS 5693-90 B av märket GRAM.
BRUKSANVISNING EFS 5693-90 B GRAM
Liäs bruksanvisningen noga innan du börjar använda fläkten!
BRUKSANVISNING - KJ∅KKENHETTE
Fläkten är speciellt utvecklad och tillverkad för att uppfylla dina förväntningar och kommer att passa bra i ett modernt kök. De moderna konstruktionslösningarna samt användning av den nyaste produktionsteknologin garanterar fläktens höga funktionsduglighet och estetik. Du ombeds läsa bruksanvisningen noggrant innan du installerar fläkten. På så sätt undviker du felinstallation och felanvändning.
Vi hoppas att du blir nöjd med din nya produkt från GRAM.
Symbolerna i bruksanvisningen har följande betydelser:
Viktig information om hur produkten används korrekt och om din säkerhet.
Användartips
Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.
Information om miljöskydd.
Symbolen står vid åtgärder som inte får utföras av användaren.
Produkten är endast avsedd för hushållsbruk.
Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.
- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.
- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.
- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.
- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens-typ).
- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.
- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.
- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a/b).
- Lämna inte en öppen gasläga under käpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det
minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.
- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.
- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.
- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).
- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätthålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttillförsel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där
denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).
- Luta dig inte mot köksfläkten.
- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.
- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.
- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.
- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.
- Håll uppsikt över barn så att de inte leker med produkten.
- Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
- Rulla upp och räta ut elsladden före installationen.
- Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-
ten.
- OBS: Kontrollera att elsladden är korrekt insatt och inte har fastnat i produkten innan du ansluter produkten till eluttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.
INSTALLATION
Installation
Steg-för-steg-installation av produkten visas i sida 6-7.
Anvisningar för köksfläktens utsugsfunktion
När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort, Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är 120 mm i diameter. Du köper kanalen i fackhandeln.
Anlita en behörig montör för att utföra anslutningen.
Anvisningar för fläktens funktion ved drift med återcirkulation (kolfilter)
I det här läget leds den filtrerade luften tillbaka in rummet genom öppningarna på köksfläktens framsida.
Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

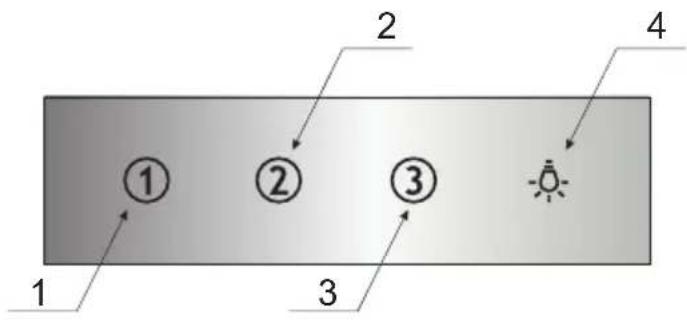

Kontrollpanel
Kontrollpanelen styrs med beröringssensorer. Tryck på en av sensorerna för att starta den önskade funktionen:
1 Låg hastighet (1). Använd den här hastigheten när du lagar mindre mängder mat som avger mycket lite matos.
2 Medium hastighet (2). Använd denna hastighet när du lagar flera rätter samtidigt som avger en måttlig mängd matos.
3 Hög hastighet (3). Använd den här hastigheten när du steker eller grillar och mycket matos avges.
4 Belysning till/från. Belysningen fungerar oberoende av köksfläkten.
Tryck på den valda hastighetens sensor för att stänga av köksfläkten.
Timerfunktion
Genom att använda timerfunktionen är köksfläkten inställd till att stängas av automatiskt efter 15 minutter. Tryck på den aktiva hastighetssensorn i minst 3 sekunder för att starta Timerfunktionen. Sensorn blinkar. När sensorn blinkar betyder det att Timerfunktionen är aktiverad. Timerfunktionen inaktiveras genom att du trycker på den aktiva hastighetssensorn. Produkten stängs av. Starta produkten genom att trycka på den önskade hastighetens sensor. När du stänger av Timerfunktionen släcks inte belysningen.
Skötsel
Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.
Aluminiumfettfilter
Rengöring:
Vid normal användning av köksfläkten ska du diska aluminiumfettfiltret i diskmaskinen, eller handdiska det med ett milt diskmedel, en gång i månaden.
Byte:
Figur 5 visar hur du tar av aluminiumfettfiltret.
I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.
Kolfilter (endast cirkulationsutförande)
Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.
Byte:
Figur 6 visar hur du tar av kolfiltret.
Belysning
Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av samma typ som har installerats på fabriken.
Rengöring:
Vanlig rengöring av köksfläkten:
- Använd inte en genomdränkt duk, svamp eller vattenstråle.
- Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
- Använd inte frätande medel, i synnerhet inte på rostfritt stål.
- Använd inte en grov eller repande duk.
Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.
Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.
ÄTERVINNA FÖRPACKNINGEN
Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.
- Ytterförpackningen är gjord av kartong/folie.
● Klorfluorkarbon-fritt polystyrenskum (PS).
● Folie och påsar av polyetylen (PE).
AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN
När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du läser produkten eller gör att de inte fungerar, så att produkten inte ut- gör
fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad sop-tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-
en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.
Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.
Försäkran om överensstämmelse
Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:
Lågspänningsdirektivet 2006/95/EG,
● EMC-direktivet 2004/108/EG,
• ErP-direktivet 2009/125/EG
och har därmed märkts med symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.
