Tuotetyyppi	Liesituuletin
Merkki	Gram
Malli	EFK 3290-92 X
Väri	Ruostumaton teräs
Leveys	90 cm (35.4 inches)
Syvyys	50 cm (19.7 inches)
Korkeus	75-130 cm (säädettävä)
Nettopaino	15 kg
Virransyöttö	220-240 V / 50 Hz
Moottorin teho	250 W
Imuteho (maks.)	720 m³/h
Melutaso (maks.)	65 dB(A)
Nopeuksien määrä	3 + Tehostus
Ohjaustyyppi	Elektroninen kosketusohjaus
Valaistus	2 x 1.5 W LED
Suodatintyyppi	Alumiininen rasvasuodatin + Valinnainen hiilisuodatin
Asennustyyppi	Seinään asennettava savupiippu
Energialuokka	A (EU) (Arvioitu)
Turvaominaisuudet	Automaattinen sammutusajastin, ylikuumenemissuoja
Huolto	Rasvasuodatin: Puhdista kuukausittain; Hiilisuodatin: Vaihda 3-6 kuukauden välein
Varaosien saatavuus	Suodattimet, lamput saatavilla Gram-palvelun kautta

Usein kysytyt kysymykset - EFK 3290-92 X GRAM

Kuinka asentaa Gram EFK 3290-92 X liesituuletin?

Asennus vaatii seinäkiinnityksen oikealle korkeudelle (65-75 cm liedestä). Kiinnitä savupiippu ja liitä kanavistoon tai aseta kiertoilmatilaan. Sähköliitäntä on teetettävä valtuutetulla sähköasentajalla. Katso tarkemmat ohjeet käyttöohjeesta.

Kuinka puhdistaa rasvasuodattimet?

Irrota alumiiniset rasvasuodattimet ja pese ne lämpimällä saippuavedellä tai astianpesukoneessa. Anna kuivua täysin ennen takaisin asettamista. Puhdista kuukausittain parhaan suorituskyvyn saavuttamiseksi.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Jos käytät kiertoilmatilaa, vaihda hiilisuodatin 3-6 kuukauden välein käytöstä riippuen. Täyttynyt suodatin heikentää tehokkuutta.

Miksi liesituuletin on meluisa?

Melu voi johtua löysästä asennuksesta, tukkeutuneista suodattimista tai suuresta nopeusasetuksesta. Tarkista, että liesituuletin on tukevasti kiinnitetty ja suodattimet puhtaat. Jos melu jatkuu, tarkista moottori tai tuuletin.

Voinko käyttää liesituuletinta ilman kanavointia?

Kyllä, se voidaan asettaa kiertoilmatilaan. Sinun on asennettava hiilisuodatin hajujen imemiseksi. Kierrätyssarja voidaan ostaa erikseen.

Kuinka vaihtaa LED-lamppu?

Katkaise virta. Irrota lampunpidikkeen kansi, vedä viallinen LED-moduuli ulos ja asenna uusi (1,5 W, sama liitin). Varmista yhteensopivuus. Jos olet epävarma, ota yhteyttä huoltoon.

Mikä on suurin imuteho?

Suurin imuteho on 720 m³/h, sopii jopa 20 m² keittiöille. Käytä tehostusnopeutta runsaalle höyrylle tai savulle.

Kaukosäädin ei toimi. Mitä teen?

Tarkista paristot, varmista ettei kaukosäätimen ja anturin välillä ole esteitä, ja yhdistä kaukosäädin uudelleen käyttöohjeen mukaisesti. Jos se ei vieläkään toimi, ota yhteys tukeen.

Liesituuletin näyttää virhekoodin E2. Mitä se tarkoittaa?

Virhekoodi E2 tarkoittaa yleensä moottorin toimintahäiriötä. Sammuta liesituuletin, odota 10 minuuttia ja käynnistä uudelleen. Jos virhe jatkuu, ota yhteys tekniseen tukeen.

Onko Gram EFK 3290-92 X energiatehokas?

Se on arvioitu energialuokkaan A (EU) LED-valaistuksella, alhaisella valmiustilan kulutuksella ja tehokkaalla moottorilla. Todellinen tehokkuus voi vaihdella asennuksesta ja käytöstä riippuen.

KÄYTTÖOHJE EFK 3290-92 X GRAM

Lue tämä opas huolellisesti ennen laitteen käyttöä!

BRUKSANVISNING - FLÄKT

Olet nyt keittiön liesituulettimen käyttäjä. Tämä liesituuletin on erityisesti suunniteltu ja valmistettu täyttämään odotuksesi, ja se muodostaa varmasti moderniin keittiöön sopivan elementin. Liesituulettimen modernit rakenneratkaisut ja tuotannossa käytetyt uusimmat tekniikat takaavat sen suuren tehokkuuden ja hyvän ulkoasun.

Lue nämä ohjeet huolellisesti ennen liesituulettimen asentamista. Ne auttavat sinua välttämään virheitä liesituulettimen asennuksen ja käytön aikana.

Toivomme, että olet erittäin tyytyväinen siihen, että valitsit ilmanpoistotuulettimemme keittiöösi.

Näissä ohjeissa esiintyvillä symboleilla on seuraava tarkoitus:

Tärkeitä tietoja laitteen oikeasta käytöstä ja henkilökohtaisesta turvallisuudestasi.

Laitteen käyttöä koskevia vihjeitä

Laitteen virheellisestä käytöstä aiheutuvat riskit. Pätevän teknikon on suoritettava toimet.

Tietoja siitä, miten voit suojella ympäristöä.

Tämä osoittaa toimenpiteet, joita käyttäjä ei saa tehdä.

SISÄLLYSLUETTELO

TURVALLISTA KÄYTTÖÄ KOSKEVIA OHJEITA 29

ASENNUS

32

KÄYTTÖ

JA

HUOLTO

37

YMPÄRISTÖNSUOJELU

39

Laite on tarkoitettu vain talouskäyttöön.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

- Valmistaja ei vastaa mitään vaurioista, jotka johtuvat näiden ohjeiden vastaisesta asennuksesta tai käytöstä.

- Liesituulettimen tarkoiitus on poistaa ruoanlaitossa syntyviä käryjä. Älä käytä liesituuletinta muihin tarkoituksiin.

- Liitä ilmanpoistotilassa toimiva liesituuletin sopivaan ilmanvaihtoputkeen (ÄLÄ liitä liesituuletinta käytössä olevaan savu- tai savukaasuputkeen). Tämä edellyttää ulos menevän ilmanpoistoputken asennusta. Putken pituus (yleensä 120 tai 150 mm halkaisijaltaan) ei saa ylittää 4 - 5 metriä. Poistoputkea edellytetään myös teleskooppisille ja huo-nekalujen alle sijoitettaville liesituulettimille, jotka toimivat kiertoilmatilassa.

- Liesituuletin, joka toimii kiertoilmatilassa, edellyttää aktiivihilisuo-dattimen asennusta. Tässä tapauksessa ilmanpoistoputken asennusta ei tarvita, mutta on kuitenkin suositeltua asentaa ilman ohjain. (vain savutorvea käyttävät liesituulettimet).

- Liesituulettimessa on itsenäinen valaistus ja poistopuhallin, joka voi toimia eri nopeuksilla.

- Liesituuletin on tyypin mukaan suunniteltu olemaan pysyvästi kiinnitettynä pystysuuntaiseen seinään kaasu- tai sähkölieden yläpuolella (savutorvea käyttävät ja yleiset liesituulettimet); kattoon kaasu- tai sähkölieden yläpuolella (saariliesituulettimet), pystysuuntaiseen kalusteeseen kaasu- tai sähkölieden päällä (teleskooppiset ja sisään-rakennetut liesituulettimet). Varmista ennen asennusta, että seinä-/kattorakenne on tarpeeksi vahva kannattamaan liesituuletinta. Jotkin liesituulettimet ovat hyvin painavia.

- Katso asennuksen etäisyys sähköliedestä teknisistä tiedoista. Jos kaasulieden asennusohjeet antavat suuremman etäisyyden, tämä on otettava huomioon (Kuva. 1a).

- Älä jätä avotulta liesituulettimen alle. Kun kattila poistetaan polt- timen päältä, aseta sii- hen pienin mahdollinen liekki. Varmista aina,

että liekki ei ulotu kat-tilan ulkopuolelle, sillä tämä aiheuttaa epätoivottua energiahukkaa ja vaarallista kuumuuden tiivistymistä.

●Rasvassa valmistettua ruokaa on valvottava jatkuvasti, sillä ylikuumentunut rasva voi syttyä helposti.
- Vedä pistoke pois pistorasiasta aina ennen suodattimen puhdistusta tai korjaustoimia.
- Tekstiiliä oleva rasva-suodatin on vaihdetta-va ja alumiinisuodatin puhdistettava vähintään kerran kuukaudessa olemassa olevan palovaaran yhteydessä (tyydyttynyt rasva on erittäin syttyvää).
- Jos muita kuin sähköisiä laitteita käytetään samassa huoneessa kuin liesituuletinta (esim. nestemäistä polttoainetta käyttäviä uuneja taikka läpivirtauksella toimivia tai volumetrisia vedenlämmittimiä) on tarpeen järjestää riittävä tuuletus (ilmansaanti). Turvallinen käyttö on mahdollista, kun liesituulettimen ja ilmansaannista riippuvaisten polttolaitteiden samanaikaisen

käytön aikana näiden laitteiden paikassa huoneessa pidetään yllä alipainetta, joka ei ole suurempi kuin 0,004 millibaria (tämä kohta ei päde, kun li- esituuletinta käytetään käryn imemiseen).

• Alä nojaa tuulettimeen.
• Liesituulettimen sisä- ja ulkopinnat on puhdistettava usein (vähintään kerran kuukaudessa). Ks. oppaan kohta "Puhdistus".
• Jos virtajohto katkeaa, se on korvattava uudella asiantuntijan korjausliikkeessä.
• Varmista, että laite voidaan helposti irrottaa verkkovirrasta joko vetämällä pistoke pois pistorasiasta tai kään-tämällä kaksinapainen kytkin pois päältä.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille opastusta ja neuvoja laitteen käytöstä.
  ●Lapsia on valvottava,

jotta varmistetaan, et- teivät he leiki laitteella.

• Tarkista, vastaako arvokilvessä osoitettu jännite paikallisen verkkovirran ominaisuuksia.
• Oikaise verkkojohto ennen asennusta.
• Varoitus! Pakkausmateriaali (polyeteenipussit, pienet vaahdotettua polystyreenia olevat palat jne.) on pidettävä poissa lasten ulottuvilta

●HUOMAUTUS: Tar-kista aina ennen liesituulettimen kytkemistä verkkovirtaan, että vir-tajohto on asennettu oikein ja ettei se ole lait-teen puristuksissa. On suositeltavaa varmis-taa ennen asennusta, että liesituuletin toimii oikein.

ASENNUS

Osat

keittiön liesituuletin koostuu seuraavista osista (Kuva 2a):

1-Sisäinen hormi
2-Ulkoinen hormi
3-Ohjauspaneeli
4-Valaistus

Asennus

Vaiheitainen laitteen asennus näkyy Kuvasta 3...

Liesituulettimen ilmanpoistotilan asettaminen

Ilmanpoistotilassa erityinen putki poistaa ilman ulos. Tässä asetuksessa hiilisuodattimet on poistettava. Liesituuletin on liitettävä aukkoon, josta ilma poistuu ulos kovan tai joustavan putken avulla. Putken halkaisija on 120 mm, ja sen voi ostaa asennustarvikkeita myyvästä kaupasta.

Pätevä asentaja on pyydettävä tekemään liitäntä.

Liesituulettimen käryjen imemistilan asettaminen

Tässä vaihtoehdossa suodatettu ilma palaa huoneeseen.

liesituulettimen edessä olevien aukkojen kautta.

Tässä asetuksessa on tarpeen asentaa hiilisuodatin. On suositeltavaa asentaa ilmanohjain (saatavuus riippuu mallista).

Tuuletinnopeudet

Pienintä ja keskitason nopeutta on käytettävä normaaleissa oloissa ja kun käryä on vähän. Enimmäisnopeutta on käytettävä, kun keittiössä on paljon käryä, esim. pannulla paistettaessa tai grillattaessa.

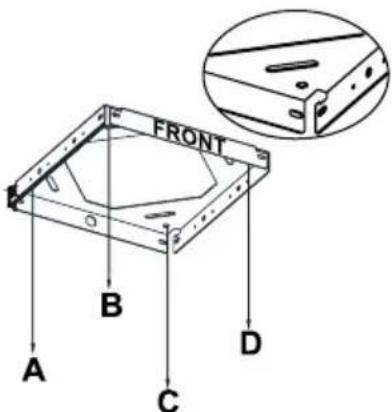

A) Kattokehyksen asennus

Kattokehyksen FRONT-tarran (kuva 3) ja liesikuvun ohjauspaneelin pitää olla samassa suunnassa.

1) Poraa 10 mm:n reiät kohtiin A, B, C ja D.
2) Aseta 10 mm:n ruuvitulpat reikiin A, B, C ja D.
3) Kiinnitä kattokehys kattoon
4:llä ruuvilla (5,5 x 45). Ruuvitulpat, ruuvit ja kattokehys toimitetaan liesikuvun mukana – Kuva 3

Kuva 3
Takakiinnittimen liitäntä, ylös eteen

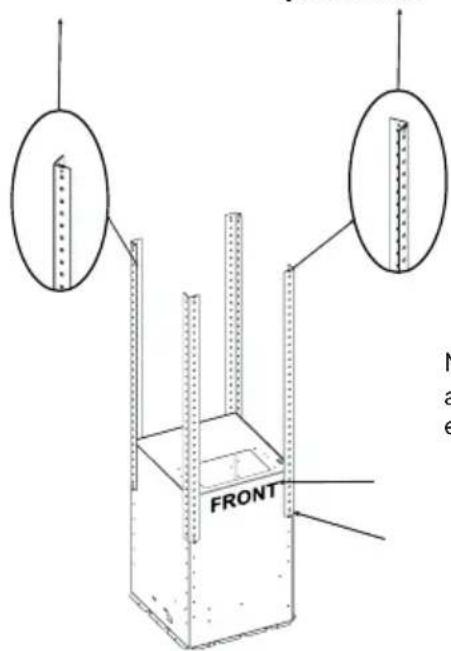

B) Kulmatankojen asennus:

FRONT-tarra (kuva 4) näyttää, mihin liesikuvun etupuoli on asennettava. Etukulmatangot asennetaan symmetrisesti. Taka-kulmatangot asennetaan symmetrisesti. Kiinnitä 4 kulmatankoa moottorielementtiin ruuveilla. Ripustustangon on oltava samansuuntainen kattokehyksen kanssa. Liesikuvun pituus säädetään kulmatangoilla.

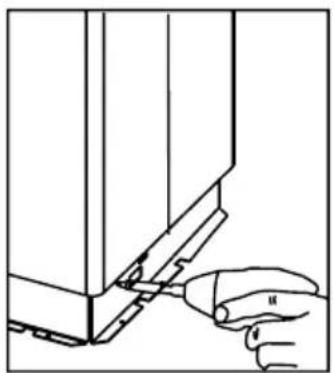

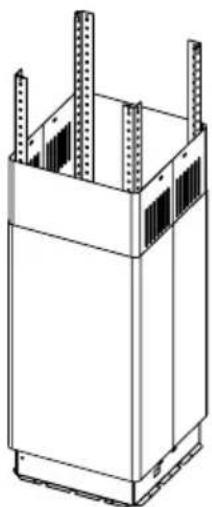

C) Hormien asennus moottorin kotelo-on:

Aseta sisäinen hormi ulkoiseen hormiin. Jos haluat luoda tilapäisen liitännän hormien välille, käytä moottorikotelossa ruuvia. (Jotta hormit eivät putoa, kun asennat moottorikoteloa kattokehykseen.) Asenna hormit tällä ruuvilla. (Sisäisen hormin ruuvien reikien pitäisi sopia moottorikotelon sivuun.) Kuva 5, 5a, 5b

Kuva 5
Etukiinnitinliitäntä, vasen ja etupuoli

Näkymä asennetusta etulevystä
Kulmatan- got

Kuva 4

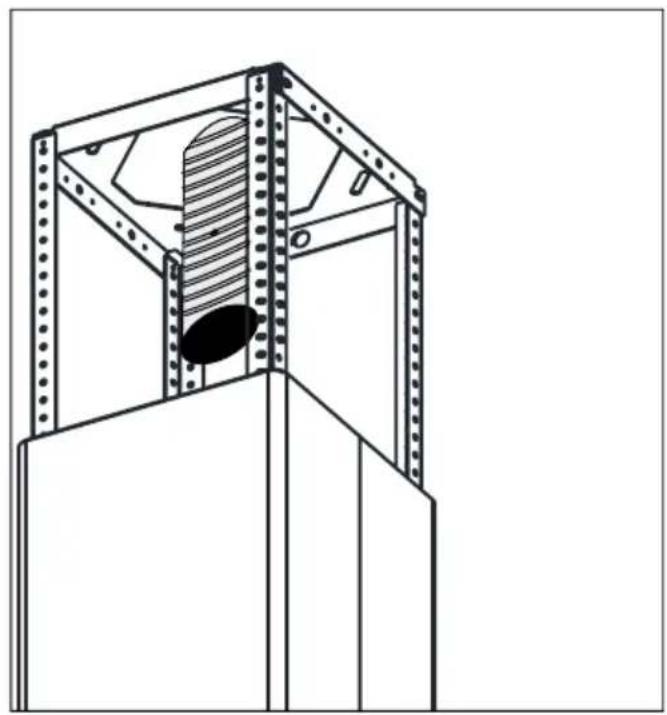

D) Moottorikotelon asettaminen ripustustankoon

Aseta kiinteät kulmatangot ripustustankoon kanavien avulla. Kiinnitä osat yhteen ruuveilla (3,5 x 9,5) Kuva 7

Kattoke-hyksen asennu-skanavat
Kuva 7

E) Alumiinisen joustoputken asennu- sKiinnitä alumiininen joustoputki tuotteen ja keittiön seinän aukkoihin. Varmista, ettei liitäntä irtoa, kun tuotetta käytetään suurim- malla ilmavirtaustasolla (Kuva 8).

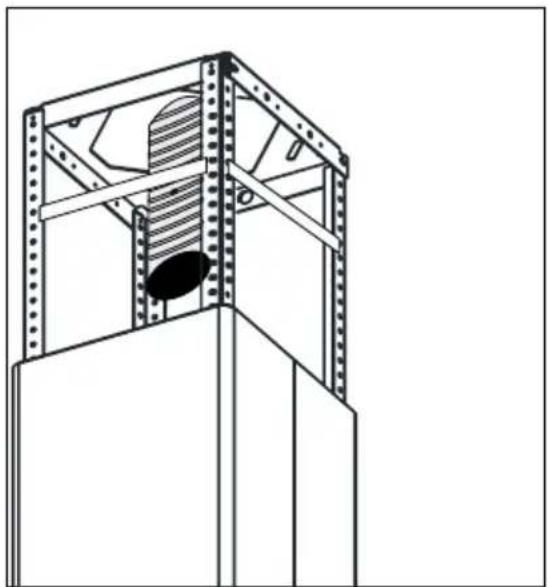

F) Vaakasuuntaisten kannattimien asennus

Asenna vaakasuuntaiset kannattimet asennuspakkauksen ruuveilla kulmatankoihin (Kuva 9).

Kattokehyksen kiinnitysreikä

G) Sisäisen hormin kiinnitys

Vedä sisäinen hormi ylös, kohdista reiät ja kiinnitä nikkelipäällysteisillä ruuveilla (3,5 x 9,5) kuvan 10 mukaan.

H) Ilmanpoiston jakolevyn poistaminen

Voit poistaa ilmanpoiston jakolevyn vetämällä sitä alaspäin pitäen samalla kiinni vasemmalta ja yläoikealta – Kuva 11.

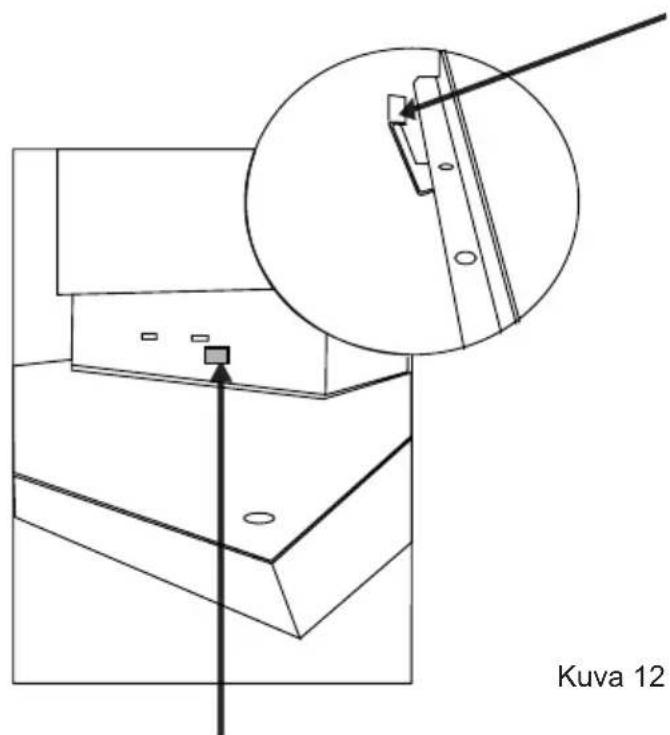

Ripustuskoukku (Kuva 12a)

I) Moottorikotelon kiinnitys tuotteen runkoon

Aseta tuotteen rungon ripustuskoukut moottorikotelon kanaviin. Kiinnitä ne yhteen ruuveilla (2,5 x 9,5) (Kuva 12a–12b)

Koukun ripustuskanava moottorikotelossa (Kuva 12b)

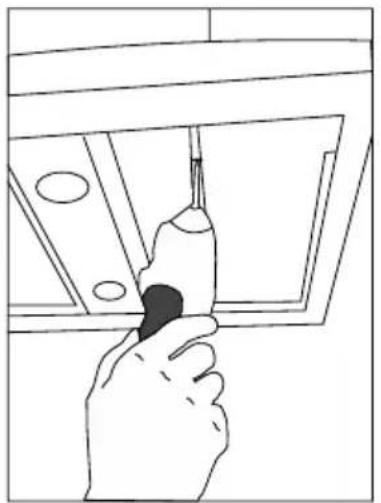

ASENNUS

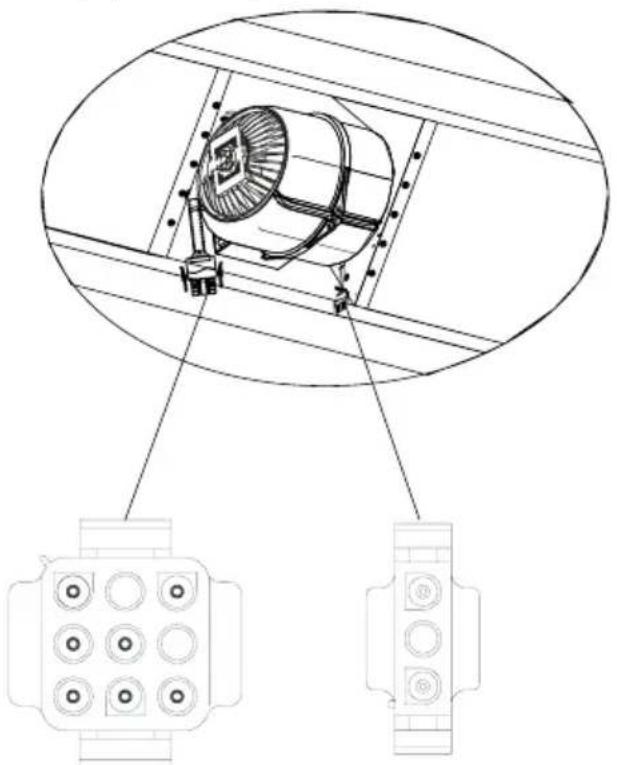

Liitä 220 voltin virtalähteen liitäntä moottoriliittimeen. Aseta alumiiniset rasvasuodattimet, kun liitännät on tehty. (Kuva 14)

I) Moottorikotelon kiinnitys tuotteen runkoon (2)

Kiinnitä molemmat elementit pulteilla (3,5 x 9,5) (Kuva 13).

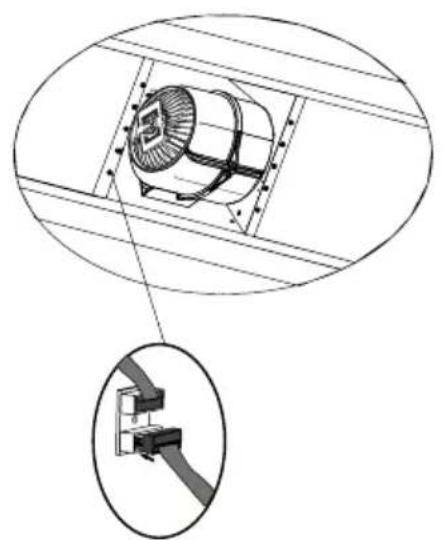

Liitä valkoinen pistotulppa oikeaan liittimeen. Kuva 15

Ohjaa liesituuletinta ohjauspaneelin avulla (Kuva 4a)

KÄYTTÖ

Ohjauspaneeli

Laitteessa on 3 tuuletusastetta. Voit keittämis- ja paistamishöyryjen mukaan valita pienen, keskisuuren tai suuren tuuletustason. Laite kytketään päälle etupaneelin painikkeiden avulla.

Aktivoi laskenta-ajastin painamalla 📄painiketta. Aktivoi ajastin painamalla 📄painiketta. Laite kyt-keytyy pois päältä 15 minuutin kuluttua. Kun ajastin laskee vähenevää aikaa, numero vilkkuu näytössä ja laitteen virta katkeaa 15 minuutin kuluttua.

On suositeltavaa käyttää tätä tuuletintoimintoa muutaman minuutin ajan keittämisen jälkeen, jotta haju- ja höyryjäämät poistuvat keittiöstä.

Valaistus

Liesituulettimessa on halogeenivalo. Voit sytyttää tai sammuttaa valon painamalla ohjauspaneelin -painiketta (Kuva 2, kohta 3).

Huolto

Laitteen säännöllinen huolto varmistaa virheettömän toiminnan ja auttaa pidentämään yksikön käyttöikää. Huomiota on erityisesti kiinnitettävä rasvaja hiilisuodattimien ohjeiden mukaiseen vaihtoon.

Alumiininen rasvasuodatin

Puhdistus

Puhdista suodatin, kun näytössä näkyy [suunnilleen 2–3 viikon välein.

Voit poistaa edellä olevan symbolin (kun suodatin on puhdistettu ja asennettu takaisin) painamalla ⏻ -painiketta 3 sekuntia (varmista, ettei liesituuletin ole toiminnassa). Näyttöön tulee E-kirjain ja laite toimii normaalisti.

Jos haluat käyttää laitettasi, kun symboli con yhä näkyvissä, paina painiketta. Nopeuden merkkivalo tulee näkyviin 1 sekunniksi ja sen jälkeen symboli jolloin moottori jatkaa toimintaa.

HUOMAUTUS: Symboli [ tulee näkyviin, kun moottoria on käytetty 60 tuntia.

Puhdista rasvasuodatin pesemällä se astianpesukoneessa (enimmäislämpötila 60 °C) tai käsin käyttäen mietoa pesuainetta tai saippuaa.

Vaihto:

Alumiinisen rasvasuodattimen purkaminen näytetään Kuvassa 5.

Joissakin malleissa käytetään akryylisuodattimia. Suodatin on vaihdettava kahden kuukauden välein tai useammin, jos laitetta käytetään paljon.

Hiilisuodatin (vain kiertoilmaversiossa)

Toiminta - Hiilisuodattimia voidaan käyttää vain, kun liesituuletinta ei ole liitetty ilmanvaihtoputkeen. Aktiivihilisuodattimet imevät käryä, kunnes ne tulevat kyllästetyiksi. Niitä ei voi pestä tai uudistaa, ja ne on vaihdettava vähintään kahden kuukauden välein tai useammin, jos käyttö on voimakasta.

Vaihto:

Hiilisuodattimen purkaminen näkyy Kuvassa 6.

Valaistus

Katso lamppujen vaihto-ohjeet Kuvasta 7. Käytä hehku-/halogeeni/LED-lamppuja, joilla on samat tekniset tiedot kuin niillä, jotka on tehtaassa asennettu laitteeseen.

Puhdistus

Liesituulettimen normaali puhdistus:

• Älä käytä märkää liinaa tai sientä tai vesisuih-kua.
• Älä käytä liuottimia tai alkoholia, sillä ne voivat tummentaa lakattuja pintoja.
• Älä käytä syövyttäviä äineiifa, eikä etenkään „ruostumattoman teräksen puhdistamiseen.
• Älä käytä karkeaa tai hankaavaa liinaa.

On suositeltavaa käyttää kosteaa liinaa ja neutraalia puhdistusainetta.

Alumiinisuodattimet voidaan pestä astianpesukoneessa. Alumiinisuodattimien väri voi muuttua muutaman pesukerran jälkeen. Tämä on normaalia, eikä suodattimien uudistaminen ole tarpeen.

PAKKAUKSEN KIERRÄTYS

Pakkauksemme tehdään ympäristöystävällisistä materiaaleista, jotka voidaan käyttää uudelleen:

• Ulkopakkaus on tehty pahvista/foliosta
• Kloorifluorivety-yhdisteistä vapaa vaahdotettu polystyreeni
  ● Polyeteenikalvot ja -pussit

EU: N SÄÄNTÖJEN MUKAINEN HÄVITTÄMINEN

Jos laitetta ei enää käytetä, leikkaa laitteen liitäntäkaapeli pois ennen laitteen hävittämistä. Suosittelemme myös, että laite lukitaan tai siitä tehdään hyödytön, jotta laite ei aiheuta mitään vaaraa lapsille, kun se on varastoitu hävitettäväksi. Tämä laite on merkitty ylivedetyllä jätesäiliöllä direktiivin 2002/96/EY mukaisesti. Tällainen merkintä kertoo, että laitetta ei pidä laittaa yhteen muun talousjätteen

kanssa laitteen käytön päätyttyä. Käyttäjä on velvollinen hävittämään laitteen viemällä sen paikallisten viranomaisten jätteenkeräyspistee-seen. Paikalliset jätteen- keräyspisteet, kaupat ja kunnalliset yksiköt ovat tämän laitteen hävittämiseen sopiva järjestelmä.

Sähkö- tai elektroniikkalaitteiden ja niissä mahdollisesti olevien vaarallisten aineiden oikea käsittely on elintärkeää, jotta vältetään vahingoittamasta paikallista luontoa. Siksi nämä tuotteet on aina hävitettävä huo-lellisesti ja vastuullisesti.

Valmistajan vakuutus

Valmistaja vakuuttaa, että tämä tuote vastaa seuraavien eurooppalaisten direktiivien vaatimuksia:

• Pienjännitedirektiivi 2014/35/EY
• Sähkömagneettista yhdenmukaisuutta koskeva direktiivi 2014/30/EY
• Ecodesign-direktiivi 2009/125/EY
  • Direktiivi RoHS 2011/65/EY

ja sille on tämän mukaisesti annettu €-merkintä ja siitä on tehty vaatimus- tenmukaisuusvakuutus markkinoita säänteleville viranomaisille.
