EFK 3290-92 X - Köksfläkt GRAM - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Varumärke	Gram
Modell	EFK 3290-92 X
Färg	Rostfritt stål
Bredd	90 cm (35.4 inches)
Djup	50 cm (19.7 inches)
Höjd	75-130 cm (justerbar)
Nettovikt	15 kg
Strömförsörjning	220-240 V / 50 Hz
Motoreffekt	250 W
Maximal utsugningskapacitet	720 m³/h
Maximal ljudnivå	65 dB(A)
Antal hastigheter	3 + Intensiv
Kontrolltyp	Elektronisk touchkontroll
Belysning	2 x 1,5 W LED
Filtertyp	Aluminiumfettfilter + valfritt kolfilter
Installationstyp	Väggmonterad skorsten
Energiklass	A (EU) (uppskattad)
Säkerhetsfunktioner	Automatisk avstängningstimer, överhettningsskydd
Underhåll	Fettfilter: Rengör månatligen; Kolfilter: Byt var 3-6 månad
Tillgång på reservdelar	Filter, lampor tillgängliga via Gram service

Vanliga frågor - EFK 3290-92 X GRAM

Hur installerar jag Gram EFK 3290-92 X köksfläkt?

Installation kräver en väggmontering på rätt höjd (65-75 cm från spishäll). Fäst skorstenen och anslut till kanalsystem eller ställ in på recirkulationsläge. Elektrisk anslutning måste utföras av en behörig elektriker. Se manualen för detaljerade steg.

Hur rengör jag fettfiltren?

Ta bort aluminiumfettfiltren och tvätta dem i varmt såpvatten eller i diskmaskin. Låt torka helt innan du sätter tillbaka dem. Rengör varje månad för optimal prestanda.

Hur ofta ska jag byta kolfiltret?

Om du använder recirkulationsläge, byt kolfiltret var 3-6 månad, beroende på användning. Ett mättat filter minskar effektiviteten.

Varför är min köksfläkt bullrig?

Bullret kan bero på lös installation, blockerade filter eller hög hastighetsinställning. Kontrollera att fläkten är ordentligt monterad och att filtren är rena. Om bullret kvarstår, inspektera motorn eller fläkten.

Kan jag använda köksfläkten utan kanal?

Ja, den kan ställas in på recirkulationsläge. Du måste installera ett kolfilter för att absorbera lukter. Recirkulationssatsen kan köpas separat.

Hur byter jag LED-lampan?

Stäng av strömmen. Ta bort lamphållarlocket, dra ut den defekta LED-modulen och sätt i en ny (1,5 W, samma kontakt). Säkerställ kompatibilitet. Om du är osäker, kontakta service.

Vad är maximal utsugningskapacitet?

Den maximala utsugningskapaciteten är 720 m³/h, lämplig för kök upp till 20 m². Använd intensivhastigheten för hög ånga eller rök.

Fjärrkontrollen fungerar inte. Vad ska jag göra?

Kontrollera batterierna, se till att det inte finns hinder mellan fjärrkontroll och sensor, och para om fjärrkontrollen enligt manualen. Om det fortfarande inte fungerar, kontakta support.

Min fläkt visar felkod E2. Vad betyder det?

Felkod E2 indikerar vanligtvis ett motorfel. Stäng av fläkten, vänta 10 minuter och starta om. Om felet kvarstår, kontakta teknisk support.

Är Gram EFK 3290-92 X energieffektiv?

Den uppskattas till energiklass A (EU) med LED-belysning, låg standby-förbrukning och effektiv motor. Verklig effektivitet kan variera beroende på installation och användning.

BRUKSANVISNING EFK 3290-92 X GRAM

Liäs bruksanvisningen noga innan du börjar använda fläkten!

BRUKSANVISNING - KJ∅KKENHETTE

Nu är du ägare till en köksfläkt med utsugsfunktion. Köksfläkten har designats och tillverkats speciellt för att tillfredsställa dina förväntningar och är en snygg inredningsdetalj i varje modernt kök. Våra moderna konstruktionslösningar och den senaste tekniken som har använts vid tillverkningen, garanterar fläktens höga effektivitet och tilltalande utseende.

Läs dessa instruktioner noga innan du installerar köksfläkten. Instruktionerna hjälper dig att undvika misstag när du installerar och använder fläkten.

Vi hoppas att du får stor glädje av ditt val av köksfläkt.

Symbolerna i användarmanualen har följande betydelser:

Viktig information om hur produkten används korrekt och om din säkerhet.

Användartips

Risker som uppstår om produkten används felaktigt. Åtgärder som måste utföras av behörig fackman.

Information om miljöskydd.

Symbolen står vid åtgärder som inte får utföras av användaren.

Produkten är endast avsedd för hushållsbruk.

Tillverkaren förbehåller sig rätten till ändringar som inte inverkar på produktens funktioner.

- Tillverkaren övertar inget ansvar för skador som uppstår på grund av felaktig installation eller om köksfläkten inte används enligt anvisningarna i denna manual.

- Köksfläkten är avsedd för att avlägsna matos. Använd inte köksfläkten för andra ändamål.

- Anslut en köksfläkt med utsugsfunktion till en passande ventilationskanal (anslut INTE till rök- eller rökgaska-naler som används). Det krävs att en luftutsugskanal som leder utomhus installeras. Kanalen (i regel 120 eller 150 mm i diameter) bör inte vara längre än 4–5 m. En luftutsugs-kanal krävs även för köksfläktar i telesko-putförande eller fläktar som monteras under köksskåp om dessa är luftcirkulationsfläktar.

- Köksfläktar med luftcirkulationsfunktion måste ha ett installerat aktivkolfilter. I så fall behövs ingen utsugskanal, men vi rekommenderar att du installerar en luftledare (endast köksfläkt av skorstens- typ).

- Köksfläkten har egen belysning och en ut-sugsfläkt med flera hastigheter.

- Beroende på köksfläktens utförande, är käporna konstruerade för fast montering på en lodrät vägg över en gas- eller elspis (skorstens- och universalfläktar), takmontering över en gas- eller elspis (fläktar för köksöar), på lodrät inbyggda köksskåp över en gas- eller elspis (teleskop- och inbyggnadsfläktar). Innan du installerar ska du försäkra dig om att väggen/taket är tillräckligt stabila för att bära upp köksfläktens vikt. Somliga köksfläktar är mycket tunga.

- Detaljerad information om installationsavständet till en elspis finns i produktens tekniska datablad. Om du har en gasspis och dess användarinstruktioner anger ett större avständ måste detta tas med i beräkningen (fig. 1a).

- Lämna inte en öppen gasläga under käpan. När du tar av kastrul- lerna från lågan ska du ställa in lågan på det

minsta läget. Försäkra dig alltid om att lågan inte brinner utanför kastrullen, eftersom det innebär oönskad energiförlust och en farlig värmekoncentration.

- Håll uppsikt över all mat som tillagas med matfett eftersom överhettat fett är lättantändligt.

- Dra ut elkontakten ur vägguttaget före ett filterbyte eller en reparation.

- Fettfilter av textil ska bytas och aluminiumfiltret ska rengöras minst en gång i månaden på grund av brandrisken (fett som samlats i filter är lättantändligt).

- Om du använder annan icke-elektrisk utrustning (t.ex. spisar med flytande bränsle, genomströmnings-varmvattenbere-dare) måste du ordna med en lämplig ventilation (lufttillförsel). Säkerheten upprätthålls när du samtidigt använder köksfläkten och förbränningsutrustning, som kräver lufttillförsel, om ett konstant negativt tryck som inte överstiger 0,004 millibar upprätthålls där

denna utrustning finns i rummet (detta gäller inte när käpan används enbart för att absorbera matos).

- Luta dig inte mot köksfläkten.

- Rengör köksfläkten ofta både på in- och utsidan (minst en gång i månaden). Se avsnittet "Rengöring" i manualen.

- Om elsladden går sönder ska den ersättas med en ny, som du köper i fackhandeln.

- Säkerställ att det går lätt att avskilja produkten från strömmen, antingen genom att dra ut kontakten ur strömuttaget eller genom att stänga av den tvåpoliga brytaren.

- Produkten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskaper om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet.

- Håll uppsikt över barn så att de inte leker med produkten.

• Kontrollera att spänningen som anges på märkskylten överensstämmer med spänningen där fläkten ska användas.
• Rulla upp och räta ut elsladden före installationen.
• Varning! Håll barn på avständ från förpackningsmaterialet (plastpåsar, små bitar poly-styrenskum o.s.v.) när du packar upp produk-

ten.

- OBS: Kontrollera att elsladden är korrekt insatt och inte har fastnat i produkten innan du ansluter produkten till eluttaget. Vi rekommenderar att du försäkrar dig om att köksfläkten fungerar korrekt innan du installerar den.

INSTALLATION

Komponenter

Köksfläkten består av följande komponenter (Bild 2a):

1-Innerskorsten
2-Ytterskorsten
3-Kontrollpanel
4-Belysning

Anvisningar för köksfläktens funktion för att absorbera matos

I det här läget leds den filtrerade luften tillbaka in rummet genom öppningarna på köksfläktens framsida.

Funktionen kräver att du sätter in kolfilter. Vi rekommenderar att du installerar en luftledare (tillgänglighet beroende på modell).

Installation

Steg-för-steg-installation av produkten visas i på sidorna 45-48.

Anvisningar för köksfläktens utsugsfunktion

När fläkten används med utsugsfunktionen leds luften utomhus via en särskild kanal. I det läget ska alla slags kolfilter tas bort. Köksfläkten ska anslutas till utsugsöppningen med en fast eller flexibel kanal som är 120 mm i diameter. Du köper kanalen i fackhandeln.

Anlita en behörig montör för att utföra anslutningen.

A) Montera anslutningsplåt i taket

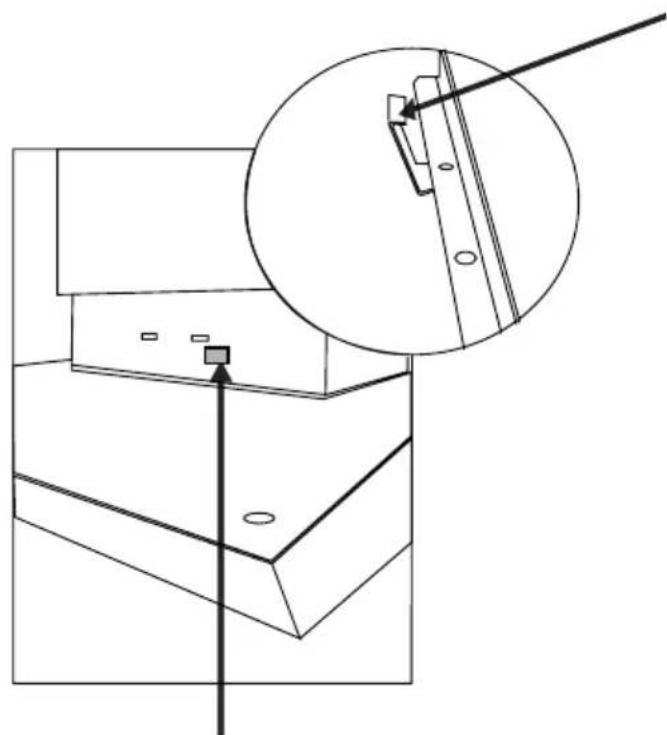

Frontetiketten (Bild 3) på takanslutningsplåten och fläktkåpans kontrollpanel ska vara riktade åt samma håll.

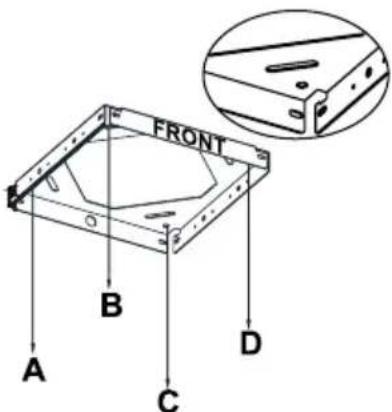

1) Borra 10 mm hål vid punkterna A,B,C och D.
2) Sätt 10 mm väggpluggar i hålen vid A,B,C och D.
3) Fäst takanslutningsplåten med
4 skruvar (5,5 x 45). Väggpluggar, skruvar och takanslutningsplåt medföljer fläktkåpan – Bild 3.

Bild 3

Frontetiketten (Bild 4) visar var fläktkåpans framsida ska sitta. Framsidans hörndelar ska vara riktade åt vänster och höger. Baksidans hörndelar ska vara vända utåt. Skruva fast 4 hörndelar på motorblocket. Upphängningslisten och takanslutningsplåten ska vara riktade åt samma håll. Reglera fläktkåpans längd med hjälp av hörndelarna.

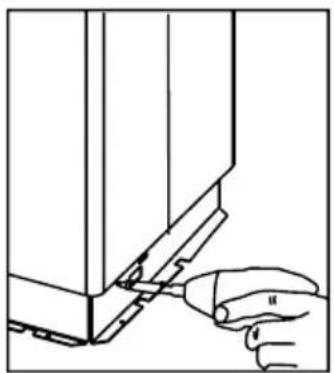

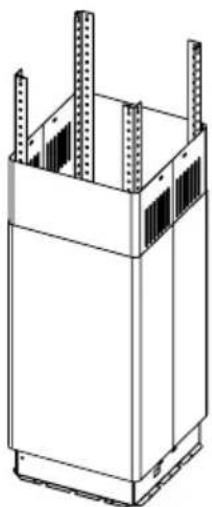

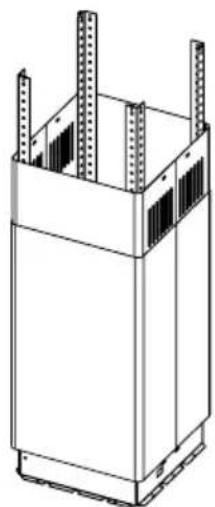

C) Montera skorstenar på motorskåpet:

Sätt in den inre skorstenen i den yttre skorstenen. Skruva fast en skruv på motorskåpet för att tillfälligt hålla samman skorstenarna. (Så att skorstenarna inte ramlar ner medan du installerar motorskåpet på takanslutningsplåten).

Sätt skorstenarna på denna skruv. (Den inre skorstenens skruvhål ska passa motorskåpets sida.) Bild 5, 5a, 5b

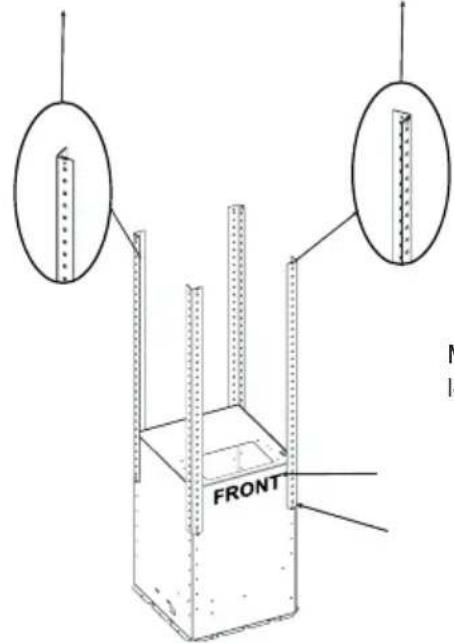

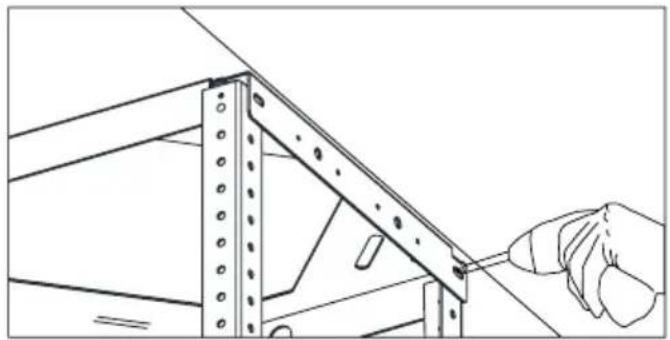

Frontens vinkeljärn, vänster och höger framifrån

Baksidans vinkeljärn, framifrån

Montera de- lens framsida
Montering- sjärn

Bild 4

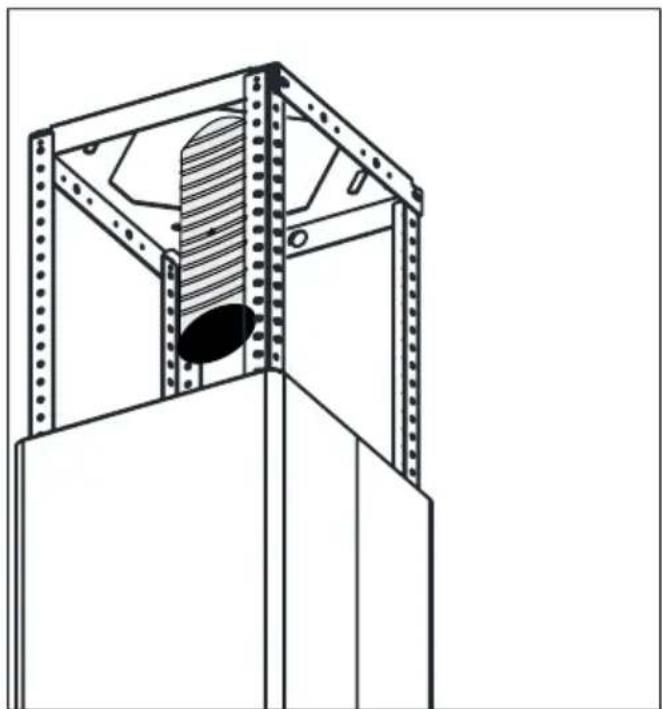

D) Placera motorskåpet på upphängningslisten

Sätt fixerade upphängningspinnar på upphängningslisten genom kanalerna. Fäst samman delarna med 3,5x9,5 skruvar, Bild 7.

Montera ramarna på upphängningspinnarna med skruvarna som ingår i monteringssatsen (Bild 9).

Bild 7

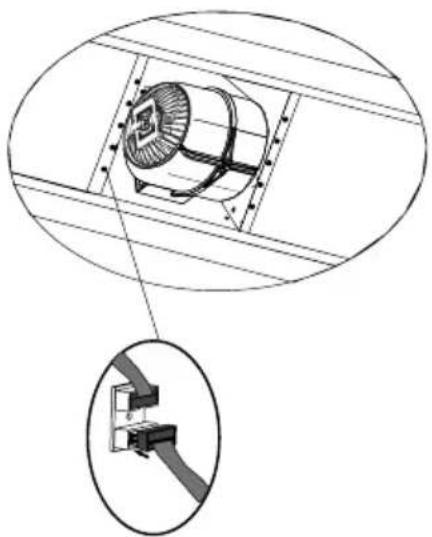

E) Montera flexibelt aluminiumrörAnslut det flexibla aluminiumröret till produktens utlopp och köksväggen. Försäkra dig om att produkten inte kan lossna när du kör fläkten på högsta hastighet (fig. 8).

Dra den inre skorstenen uppåt, se till att hålen ligger ovanför varandra och skruva fast med 3,5x9,5 nickellegerade skruvar så som visas i Bild 10

Monteringshål för vinkeljärn på takanslutningsplåten

Den delade utsugspanelen tas bort genom att du fattar tag på vänster och höger sida och drar den nedåt – Bild 11.

I) Fixera motorskåpet på produktens kåpa

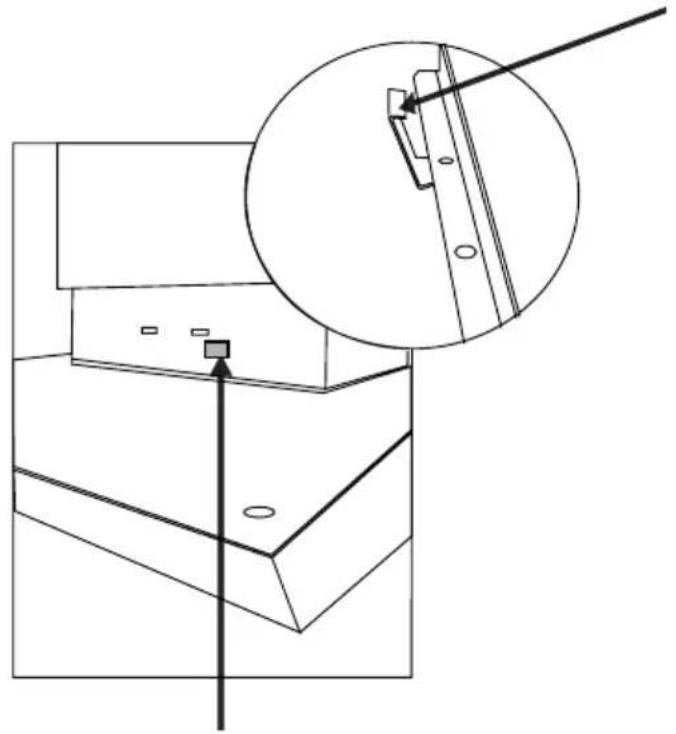

Placera hängkrokar på produktens käpa genom kanalerna på motorskåpet. Fäst samman delarna med 3,5x9,5 skruvar (Bild 12a-12b)

Hängkrok (Bild 12a)

Kanal för hängkrok på motorskåpet (Bild 12b)
Bild 12

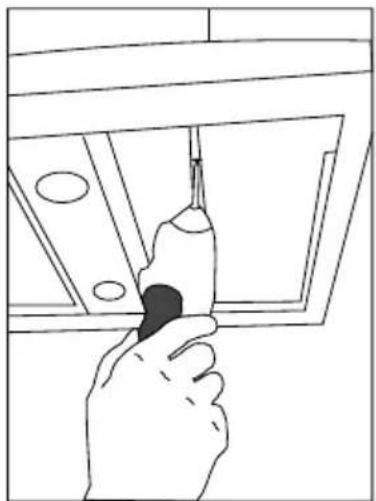

MONTERING

Anslut 220 V strömuttag med motsvarande motoruttag. Sätt in aluminiumkassettfiltren efter när du har anslutit enheten. (Bild 14)

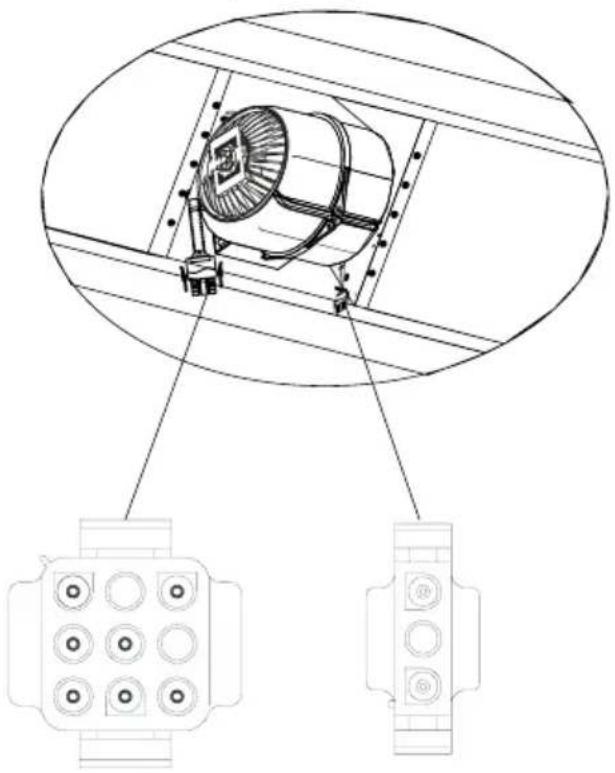

J) Fixera motorskåp på produktens kåpa (2)

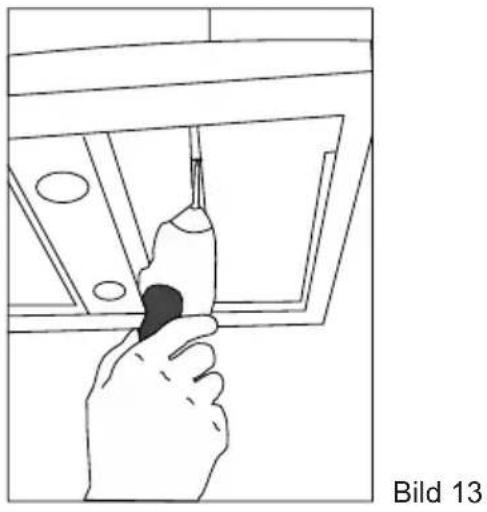

Använd 3,5 x 9,5 mm bultar och montera båda delarna (Bild 13).

Använd kontrollpanelen för att reglera köksfläkten (fig. 4a)

FUNKTIONSLÄGE

Kontrollpanel

Spiskåpans fläkt har 5 olika hastigheter. Välj fläkt-hastighet beroende på hur mycket mat som tillagas. Tryck på kontrollpanelens knapp "①" (fig. 4a) för att starta fläkten. Tryck på ">"-knappen varje gång du vill öka hastigheten eller tryck på "<"-knappen för att sänka hastigheten. Fläkten börjar alltid köra i hastighet 2 när den startas.

Fläkthastigheter

När du lagar mat under normala förhållanden och med en låg koncentration matos använder du lägsta hastighet eller medelhastighet. Den högsta hastigheten används när koncentrationen matos är hög, t.ex. när du steker och grillar.

Timer

Tryck på knapp Gör att starta nedräkningstimern. Tryck på knapp Gör att starta timern. Fläkten stannar efter 15 minuter. När timern räknar ner blinkar siffran på displayen och köksfläkten stängs av efter 15 minuter.

Vi rekommenderar att du använder kåpans funktion flera minuter efter att du har slutat laga maten så att eventuellt matos och matångor avlägsnas från köket.

Belysning

Din spiskåpa har LED lampor. Tryck på knapp på kontrollpanelen (fig. 4a) för att tända och släcka belysningen.

Skötsel

Om regelbundet sköter och rengör köksfläkten försäkrar du dig om dess felfria funktion och långa livslängd. Var noga med att byta fett- och kolfilter enligt instruktionerna.

Aluminiumfettfilter

Rengöring:

Rengör filtret när displayen visar", ungefär var 2-3 vecka.

Symbolen raderas (efter att du har rengjort och satt tillbaka filtret) genom att du håller "Knappen in-tryckt i 3 sekunder (försäkra dig om att fläkten inte är igång). Symbolen "E" visas på displayen och enheten kommer att fungera som vanligt.

Om du vill använda enheten medan "C"-symbolen visas trycker du på "K-knappen. Hastigheten kommer att visas i 1 sekund, sedan visas "C"-symbolen och motorn kommer fortsätta vara igång.

MÄRK: Symbolen "symbol visas när motorn har varit igång i 60 timmar.

Fettfiltret rengörs i diskmaskin (på max. 60 grader) eller diskas för hand med ett milt diskmedel.

Byte:

Figur 5 visar hur du tar av aluminiumfettfiltret.

I vissa modeller använd ett akrylfilter. Sådana filter ska bytas minst varannan månad, eller tätare om du använder köksfläkten mycket.

Kolfilter (endast cirkulationsutförande)

Användning – Kolfilter kan bara användas om köksfläkten inte är ansluten till en ventilationskanal. Filter med aktivkol kan absorbera matos tills de är mättade. De kan inte diskas eller fräschas upp, utan ska bytas varannan månad eller tätare om du använder köksfläkten mycket.

Byte:

Figur 6 visar hur du tar av kolfiltret.

Belysning

Figur 7 visar hur du byter lamporna. Använd glödlampor/halogenlampor/LED-lampor av samma typ som har installerats på fabriken.

Rengöring:

Vanlig rengöring av köksfläkten:

• Använd inte en genomdränkt duk, svamp eller vattenstråle.
• Använd inte lösningsmedel eller sprit, eftersom de kan skada lacken.
• Använd inte frätande medel, i synnerhet inte på rostfritt stål.
• Använd inte en grov eller repande duk.

Vi rekommenderar att du använder en fuktig duk och neutralt diskmedel.

Aluminiumfilter kan maskindiskas. Aluminiumfiltret kan ändra färg efter några diskar. Detta är normalt och innebär inte att du behöver byta filtret.

ÄTERVINNA FÖRPACKNINGEN

Våra förpackningar är gjorda av miljövänliga material som kan återvinnas.

• Ytterförpackningen är gjord av kartong/folie.
  ● Klorfluorkarbon-fritt polystyrenskum (PS).
  ● Folie och påsar av polyetylen (PE).

AVFALLSHANTERING/SKROTNING AV PRO- DUKTEN

När produkten är uttjänt ska du först skära av anslutningssladden innan du skrotar den. Vi re- kommenderar också att du läser produkten eller gör att de inte fungerar, så att produkten inte ut- gör

fara för barn medan den förvaras inför skrotningen. Produkten är märkt med en överkorsad sop-tunna i enlighet med det europeiska direktivet 2002/96/EG. Märkning-

en anger att produkten inte får kastas i hushållssoporna när den inte längre används. Produkten måste lämnas in på en sopstation som är godkänd av lokala myndigheter. Den lokala sopstationen, affärer och kommunala organ utgör ett system som gör det möjligt att avfallshantera produkten på ett lämpligt sätt.

Det är mycket viktigt att elektrisk och elektronisk utrustning, samt eventuellt farliga ämnen i den, hanteras korrekt för att undvika att miljön skadas. Därför bor du alltid vara noggrann och ansvarstagande när du avfallshanterar dessa produkter.

Försäkran om överensstämmelse

Tillverkaren förklarar härmed att denna produkt uppfyller kraven i följande europeiska direktiv:

• Lågspänningsdirektivet 2014/35/EG
• EMC-direktivet 2014/30/EG
• ErP-direktivet 2009/125/EG
• RoHS-direktivet 2011/65/EG

och har därmed märkts med symbolen samt erhållit en försäkran om överensstämmelse som finns tillgänglig för marknadsreglerande organ.

bilde 4

Hengekrok (bilde 12a)

Hengekrokkanal på motorkabinene (bilde 12b)
bilde 12

MONTERING

Kullfilter (kun på resirkuleringsmodeller)
