Produkttype	Emhætte
Mærke	Gram
Model	EFK 3290-92 X
Farve	Rustfrit stål
Bredde	90 cm (35,4 tommer)
Dybde	50 cm (19,7 tommer)
Højde	75-130 cm (justerbar)
Nettovægt	15 kg
Strømforsyning	220-240 V / 50 Hz
Motoreffekt	250 W
Udsugningskapacitet (maks.)	720 m³/h
Støjniveau (maks.)	65 dB(A)
Antal hastigheder	3 + Intensiv
Betjeningstype	Elektronisk touchbetjening
Belysning	2 x 1,5 W LED
Filtertype	Aluminium fedtfilter + Valgfrit kulfilter
Installationstype	Vægmonteret skorsten
Energiklasse	A (EU) (estimeret)
Sikkerhedsfunktioner	Auto-sluk timer, overophedningsbeskyttelse
Vedligeholdelse	Fedtfilter: Rengør månedligt; Kulfilter: Udskift hver 3-6 måneder
Reservedele tilgængelighed	Filtre, pærer tilgængelige via Gram service

Ofte stillede spørgsmål - EFK 3290-92 X GRAM

Hvordan installerer jeg Gram EFK 3290-92 X emhætten?

Installation kræver en vægmontering i den korrekte højde (65-75 cm fra kogepladen). Fastgør skorstenen og tilslut til aftræk eller indstil til recirkulationstilstand. Elektrisk tilslutning skal udføres af en kvalificeret elektriker. Se manualen for detaljerede trin.

Hvordan rengør jeg fedtfiltrene?

Fjern aluminiumsfedtfiltrene og vask dem i varmt sæbevand eller i opvaskemaskine. Lad dem tørre helt før genindsættelse. Rengør hver måned for optimal ydeevne.

Hvor ofte skal jeg udskifte kulfilteret?

Hvis du bruger recirkulationstilstand, skal du udskifte kulfilteret hver 3-6 måneder, afhængigt af brug. Et mættet filter reducerer effektiviteten.

Hvorfor larmer min emhætte?

Støj kan skyldes løs installation, tilstoppede filtre eller høj hastighedsindstilling. Kontroller, at emhætten er fast monteret, og at filtrene er rene. Hvis støjen fortsætter, inspicér motoren eller ventilatoren.

Kan jeg bruge emhætten uden aftræk?

Ja, den kan indstilles til recirkulationstilstand. Du skal installere et kulfilter for at absorbere lugte. Recirkulationssættet kan købes separat.

Hvordan udskifter jeg LED-pæren?

Sluk for strømmen. Fjern lampeholderens dæksel, træk den defekte LED-modul ud, og indsæt en ny (1,5 W, samme stik). Sørg for kompatibilitet. Hvis du er usikker, kontakt service.

Hvad er den maksimale udsugningskapacitet?

Den maksimale udsugningskapacitet er 720 m³/h, velegnet til køkkener op til 20 m². Brug den intensive hastighed til meget damp eller røg.

Fjernbetjeningen virker ikke. Hvad skal jeg gøre?

Kontroller batterier, sørg for ingen forhindringer mellem fjernbetjening og sensor, og par fjernbetjeningen igen i henhold til manualen. Hvis det stadig ikke virker, kontakt support.

Min emhætte viser fejlkode E2. Hvad betyder det?

Fejlkode E2 angiver typisk en motorfejl. Sluk for emhætten, vent 10 minutter, og genstart. Hvis fejlen fortsætter, kontakt teknisk support.

Er Gram EFK 3290-92 X energieffektiv?

Den er estimeret til energiklasse A (EU) med LED-belysning, lavt standbyforbrug og effektiv motor. Faktisk effektivitet kan variere afhængigt af installation og brug.

BRUGSANVISNING EFK 3290-92 X GRAM

Læs denne vejledning omhyggeligt, før apparatet tages i brug!

KÄYTTÖOHJE - LIESITUULETIN

Emfanget er specielt udviklet og udført for at opfylde dine forventninger. De anvendte konstruktionsløsninger samt brug af den nyeste produktionsteknologi sikrer emfangets høje funktionalitet og æstetik. Du bedes læse denne betjeningsvejledning grundigt igennem, inden du begynder at installere emfanget. Derved undgår du fejlinstallering og fejlbetjening af emfanget.

Vi håber, at du bliver tilfreds med dit nye GRAM produkt.

Symboler, der optræder i denne brugsanvisning, har følgende betydning:

Vigtig information vedrørende korrekt brug af apparatet og din personlige sikkerhed.

Tip om at bruge apparatet.

Risici som resultat af ukorrekt brug af apparatet. Aktiviteter, der skal udføres af en autoriseret tekniker.

Information om miljøbeskyttelse.

Dette angiver handlinger, som ikke må udføres af brugeren.

INDHOLDSFORTEGNELSE

VEJLEDNING I SIKKER BRUG 17

INSTALLATION

21

BETJENING OG VEDLIGEHOLDELSE 25

MILJ∅BESKYTTELSE

27

Dette apparat er kun beregnet til husholdningsbrug.

Producenten forbeholder sig ret til at foretage ændringer, som ikke påvirker betjeningen af apparatet.

●Producenten er ikke ansvarlig for skade forårsaget af installation eller brug, som ikke overholder denne brugsanvisning

- Emfanget er designet til at fjerne lugt fra madlavning. Brug ikke emfanget til noget andet formål.

- Tilslut emfanget i udsugningstilstand til en passende ventilationskanal (tilslut IKKE emfanget til en røg- eller luftkanal, som er i brug). Emfanget kræver installation af luftudsugningskanalen ud til det fri. Længden af kanalen (typisk 120 eller 150 mm i diameter) bør ikke overskride 4-5 m. Luftudsugningskanalen er også påkrævet til teleskopiske og indbyggede emfang, der arbejder i recirkulationstilstand.

- Et emfang, der arbejder i recirkulationstilstand, kræver installation af et aktivt kulfilter. I dette tilfælde er installation af udsugningskanal ikke påkrævet, men det anbefales at installere en luftledeplade. (kun skorstens-emfang).

●Emfanget har selv-

stændigt lys og en ud- sugningsventilator, der kan betjenes på et af flere hastighedsniveau- er.

- Afhængigt af type, er emfanget designet til at være permanent fast-gjort på en lodret væg over et gas- eller el-komfur (skorstens- og universal-emfang); i loftet over et gas- eller el-komfur (∅-emfang); på et lodret indbygget mø-bel over et gas- eller el-komfur (teleskop- eller indbyggede emfang). Før installation skal det kontrolleres, at væg-/ loftsstrukturen er stærk nok til at bære emfan-get. Nogle emfang er meget tunge.

- Oplysninger om installationsafstanden over en elektrisk kogeplade kan ses i produktarket med tekniske oplysninger. Hvis gaskomfurets installationsinstruktion angiver en større afstand, skal denne tages i betragtning (fig. 1a).

- Hav ikke åben ild under emfanget. Når gryderne fjernes fra brænderen, skal den sættes på minimal flamme. Kontroller altid, at flam-

men ikke kommer uden for gryden, da det kan give uønsket energitab og en farlig koncentration af varme.

●Når der steges mad i fedtstof, skal det ske under konstant overvågning, da overophe-det fedtstof nemt an-tændes.

- Tag ledningen ud af stikket på væggen, før filteret renses eller før reparation.

- Fedtfilteret bør udskiftes, og aluminiumsfilteret bør renses mindst en gang om måneden på grund af den eksisterende brandfare (mættet fedt er meget letantændeligt).

- Hvis der bruges andre ikke-elektriske apparater i samme rum som emfanget (f.eks. ovne med flydende brændstof, gennemstrømsvandvarmere eller vandvarmere med tank) er det nødvendigt at skaffe den nødvendige luftventilation (luftforsyning). Sikker betjening er mulig under samtidig brug af emfanget og udstyr med forbrænding, hvis der, afhængigt af luftforsyningen, opretholdes et

negativt tryk på ikke mere end 0.004 milli-bar inde i rummet, hvor dette udstyr befinder sig (dette punkt gælder ikke, när emfanget bruges som lugtopfanger).

- Læn dig ikke mod em- fanget.

- Emfanget bør regelmæssigt rengøres indvendigt og på de ydre overflader (mindst en gang om måneden). Se kapitlet "Rengøring" i denne brugsanvisning.

●Hvis strømkablet bliver beskadiget, skal det udskiftes med et nyt hos en specialreparatør.

●Vær sikker på, at strømmen til apparatet nemt kan afbrydes, enten ved at trække stikket ud af stikkontakten eller ved at slukke for topols-kontakten.

- Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner, eller som mangler erfaring og viden, med mindre de bliver overvåget eller instrueret i brug af apparatet af en person, der er ansvarlig for de-res sikkerhed.

●Børn skal vejledes for

at sikre, at de ikke leger med apparatet.

• Tjek om den angivne strømstyrke på mærkepladen svarer til den lokale strømstyrke.
• Strømkablet skal udrulles og rettes ud inden installationen.
• Advarsel! Emballagen (polyetylenposer, små stykker polysterenskum osv.) skal holdes væk fra børn under udpakningen.

- BEMÆRK: Før emfanget sluttes til strømfor-syningen, skal det altid kontrolleres, at strøm-kablet er korrekt in-stalleret og ikke sidder i klemme i apparatet. Det anbefales at kon-trollere, at emfanget fungerer korrekt før in-stallationen.

INSTALLATION

Elementer

Emfanget består af følgende elementer (fig. 2a):

1-Indre skorsten

2-Ydre skorsten

3-Betjeningspanel

4-Lys

Installation

Trinvis installation af apparatet er vist på side 21-24

Indstilling af luftudsugningstilstand for emfanget

I luftudsugningstilstanden bliver ledt ud i det fri via en speciel kanal. Ved denne indstilling skal kulfiltrene fjernes. Emfanget skal forbindes til den åbning, der leder luften ud i det fri, ved hjælp af en stiv eller fleksibel kanal, der er 120 mm i diameter, som købes i en forretning med installationsmaterialer.

En autoriseret installatør skal foretage tilslutningen.

Indstilling med aktivt kulfilter

Ved dette valg bliver filtreret luft ledt tilbage i rummet gennem hullerne i den øverste skorsten.

Hvis du installerer et aktivt kulfilter, kan emfanget benyttes til recirkulation. I det tilfælde er det ikke nødvendigt at installere et aftræksrør.

Ventilatorhastigheder

Den laveste og mellemste hastighed bør bruges under normale forhold og med lav koncentration af damp. Maksimumhastigheden bør bruges i tilfælde af høj koncentration af køkkenos, f.eks. ved stegning eller grilning.

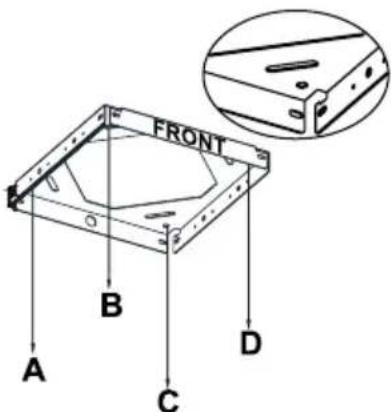

A) Montering af forbindelsespladen på loftet

Etiketten på forsiden (billede 3) af forbindelsespladen og emfangets betjeningspanel skal vende samme vej.

1) Bor huller på 10 mm i positionerne A, B, C, D.
1) Sæt rawlplugs i hullerne A, B, C, D.
A) Fastgør forbindelsespladen på loftet med
4 skruer (5,5 x 45). Rawlplugs, skruer og forbindelsespladen følger med emfanget - Billede 3

Billede 3

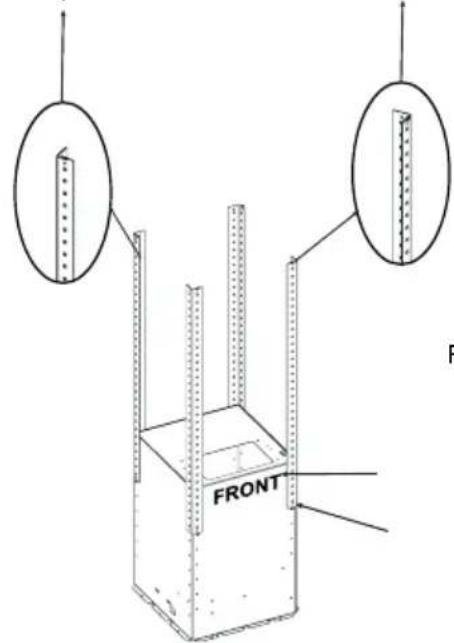

B) Montering af hjørnelisterne:

Etiketten på forsiden (billede 4) viser, hvor forsiden af emfanget skal monteres. De forreste hjørnelister skal vende mod venstre og højre. De bageste hjørnelister skal vende udad. Skru de 4 hjørnelister på motorblokken. Ophængningsstangen skal vende samme vej som forbindelsespladen til loftet. Længden af emfanget justeres med disse hjørnelister.

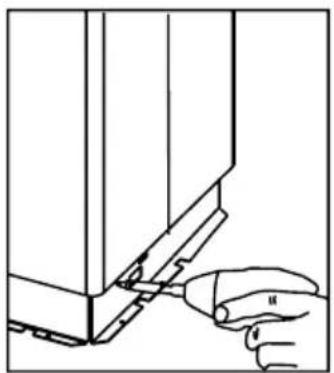

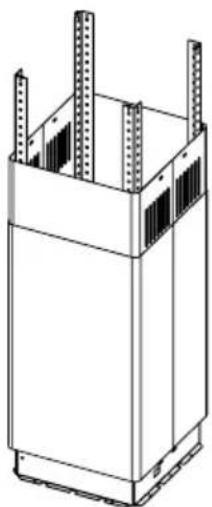

C) Montering af skorstenene på motorkabinettet:

Placer den indre skorsten i den ydre skorsten. Brug en skrue på motorkabinettet til at forbinde skorstenene midlertidigt. (Så skorstenene ikke falder ned, mens du monterer motorkabinettet til forbindelsespladen på loftet). Sæt skorstenene på denne skrue. (Skruehullerne på den indre skorsten skal passe til siden af motorkabinettet). Billede 5, 5a, 5b

Forreste forbindelsesbeslag, højre og venstre på forsiden

Bageste forbindelses- beslag, forside

Forsiden
Monterings- beslag
Billede 4

Billede 5a Billede 5b

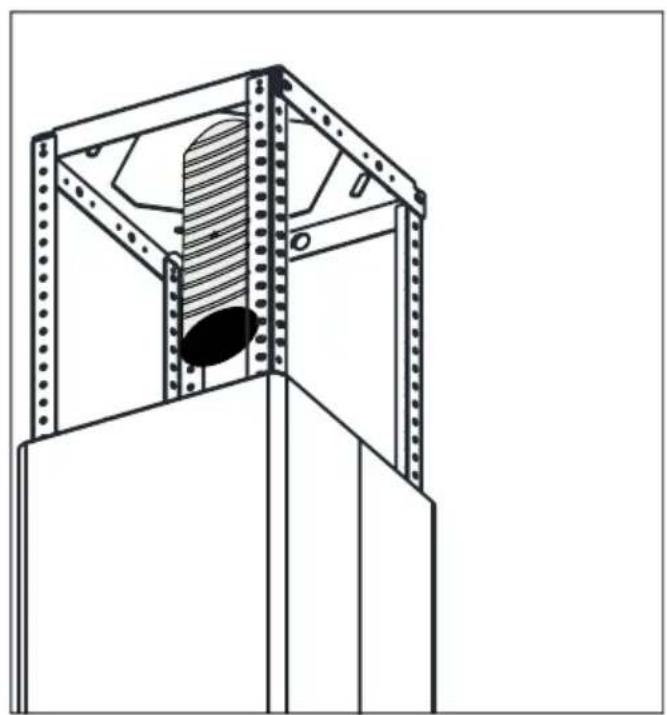

D) Montering af motorkabinettet på ophængningsstangen.

Placer de faste ophængningsstænger gennem hullerne i ophængningstangen. Sæt delene sammen med 3,5x9,5-skruer, Billede 6

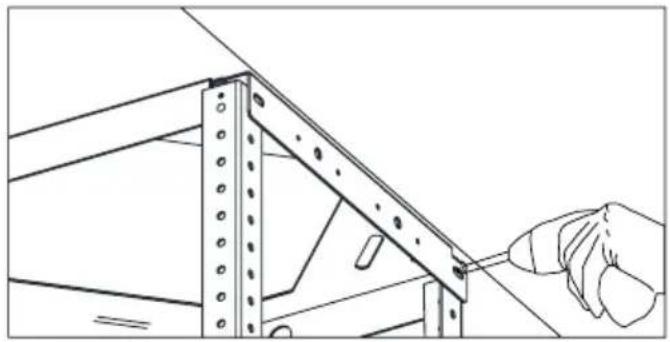

F) Montering af metalrammer

Fastgør rammerne til ophængningsstængerne med de medfølgende skruer (Billede 8).

Monterings- åbninger på fastgørel- sespladen på loftet.
Billede 6

E) Montering af den fleksible aluminiumsslange

Forbind den fleksible aluminiumsslan- ge til udgangene på produktet og på køkkenvæggen. Kontroller, at forbindelsen ikke løsner sig, når produktet bruges på maksimal udsugningsniveau (Billede 7).

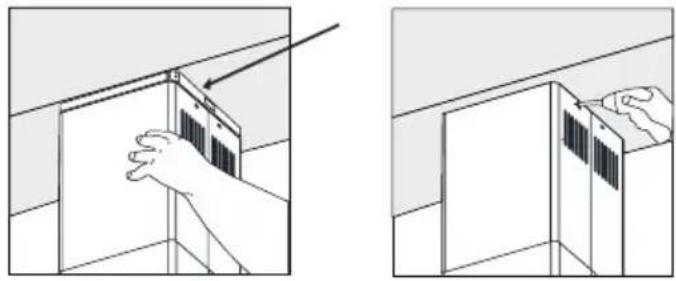

G) Fastgørelse af den indre skorsten Træk den inderste skorsten op, juster hullerne og fastgør med forniklede skruer, 3,5x9,5 som vist på billede 9.

Monteringshul på forbindelsespladen på loftet.

H) Fjernelse af den opdelte udsugningsplade

Fjern den opdelte udsugningspalde ved at holde i de øverste højre og venstre punkter, og trække den ned - Billede. 10.

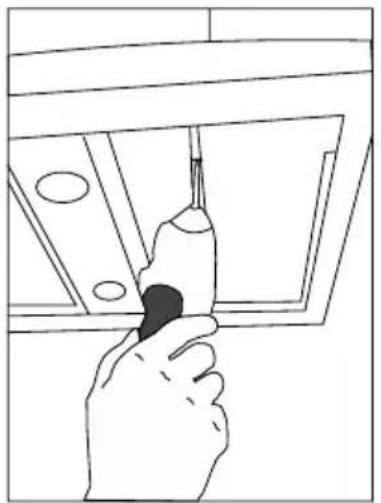

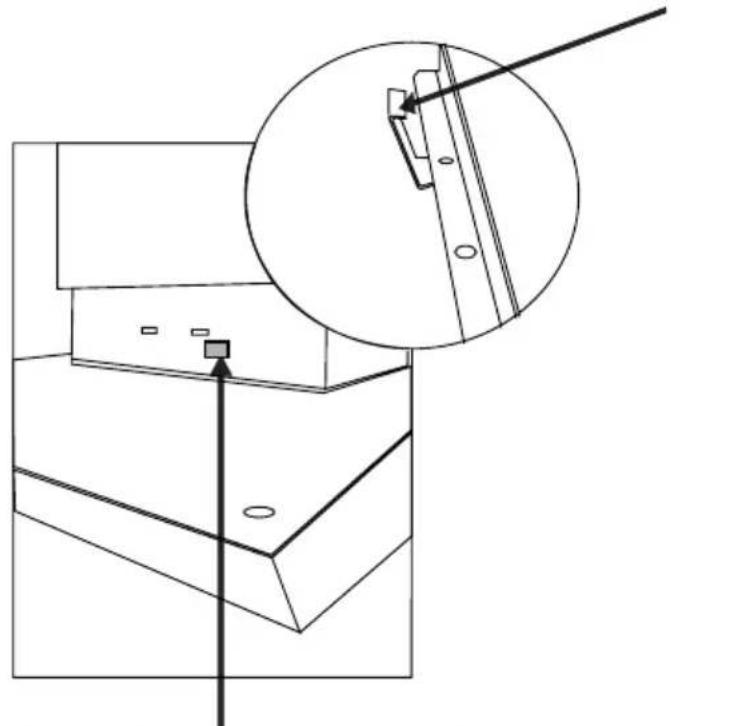

I) Fastgørelse af motorkabinettet på apparatet

Placer ophængningskrogene på apparatet i åbningerne på motorkabinettet. Sæt dem sammen med 3,5x9,5-skruer (Billede 11a-11b)

Ophængningskrog (billede 11a)

Åbninger til ophængningsskruer på motorkabinettet (Billede 11b)

INSTALLATION

Sæt stikket fra motoren i en 220V-stik-kontakt. Isæt aluminiumskasettefiltrene efter tilslutningen. (Billede 13)

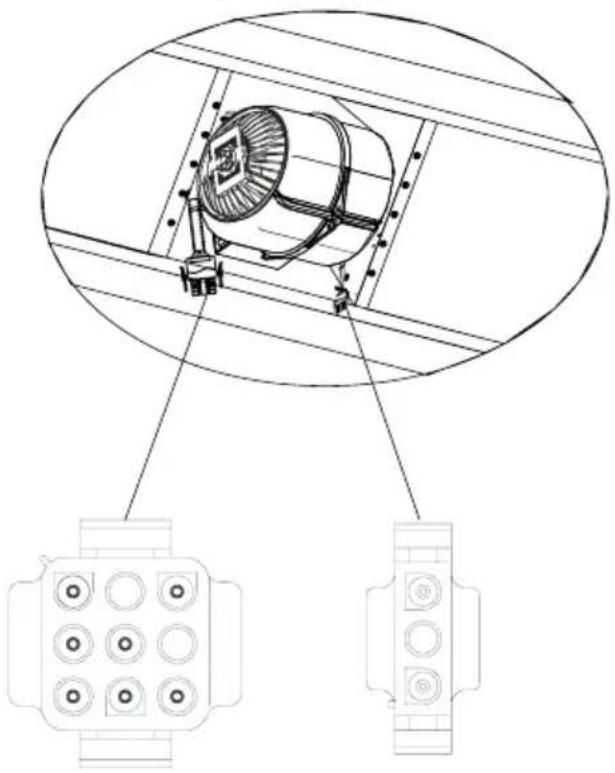

J) Fastgørelse af motorkabinettet på apparatet (2)

Monter begge elementer ved brug af 3,5 x 9,5mm-bolte (billede 12).

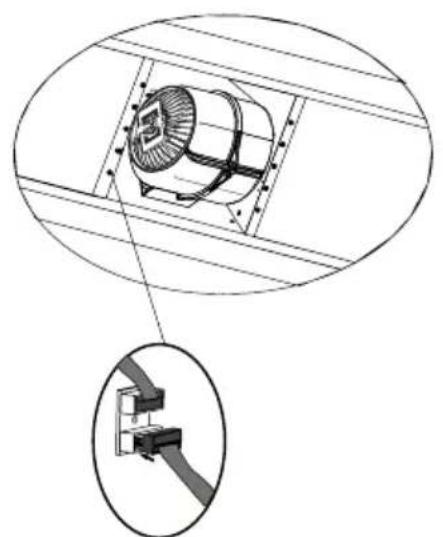

Sæt det hvide stik i den korrekte kontakt. (Billede 14)

Brug betjeningspanelet til at betjene dit emfang (billede 4a)

BETJENING

Betjeningspanel

Apparatet har 3 ventilationshastigheder. Afhængigt af mængden af em fra madlavningen, kan du vælge lav, mellem eller høj hastighed. Knapperne på frontpanelet bruges til at tænde for apparatet.

Ventilatorhastigheder

Den laveste og mellemste hastighed bør bruges under normale forhold og med lav koncentration af damp. Maksimumhastigheden bør bruges i tilfælde af høj koncentration af køkkenos, f.eks. ved stegning eller grilning.

For at fjerne alle restdampe og lugte fra køkkenet anbefales det at holde emfanget tændt i adskillige minutter efter madlavningen.

Lys

Emfanget er forsynet med LED belysning. Tryk på knappen "∅" på betjeningspanelet (figur 4a) for at tænde eller slukke for lyset.

Vedligeholdelse

Regelmæssig vedligeholdelse og rengøring af apparatet vil hjælpe med til at forlænge apparatets levetid. Vær opmærksom på at udskifte fedt- og kulfiltre i henhold til betjeningsvejledningen.

Aluminiumsfedtfilter

Rengøring

For at slette ovenstående symbol (når filteret er renset og sat på plads igen), holdes knappen "①" inde i 3 sekunder (kontroller, at emfanget ikke arbejder). Symbolet "E" vil blive vist på displayet, og apparatet vil fungere normalt.

Hvis du ønsker at bruge apparatet, mens symbolet "C" stadig vises, skal du trykke på knappen "①". Hastigheden vil blive vist i 1 sekund, derefter symbolet "C" og motoren vil fortsætte med at køre.

BEMÆRK: Symbolet "C" vises, när motoren har været tændt i 60 timer.

Rens filteret ved at vaske det i opvaskemaskinen (maksimal temperatur er 60 °C) eller i hånden med brug af et mildt rengøringsmiddel eller sæbe.

Udskiftning:

Udtagelse af aluminiumsfedtfilteret vises på fig. 5.

Kulfilter (kun ved benyttelse af recirkulation)

Betjening – Kulfiltre kan kun bruges, når emfanget ikke er forbundet til nogen anden ventilationskanal. Filtre med aktivt kul kan absorbere lugt, indtil de er mættede. De kan ikke vaskes eller fornyes og bør udskiftes mindst hver anden måned eller oftere i tilfælde af intensiv brug.

Udskiftning:

Udtagelse af kulfilteret vises på fig. 6.

Lys

Se fig. 7 for udskiftning af lys. Brug samme type lyskilde, som isat i apparatet fra fabrikken.

Rengøring

Normal rengøring af emfanget:

• Brug ikke en gennemblødt klud, svamp eller vandstråle.
• Brug ikke opløsningsmidler eller alkohol, da de kan misfarve lakerede overflader.
• Brug ikke kaustiske midler, især ved rengøring af rustfrit stål.
• Brug ikke en grov eller slibende klud.

Det anbefales at bruge en fugtig klud og et neutralt rengøringsmiddel.

Aluminiumsfiltrene kan vaskes i opvaskemaskinen. Farven på aluminiumsfiltrene kan ændre sig efter gentagen vask. Dette er normalt, og det er ikke nødvendigt at udskifte filtrene.

GENBRUG AF EMBALLAGEN

Vores emballage er fremstillet af miljøvenlige materialer, som kan genbruges:

• Den ydre emballage er fremstillet af pap/folie
  ● Den CFC-frie form af polystyrenskum (PS)
  ● Folie og poser af polyethylen (PE)

BORTSKAFFELSE AF UDSTYR

Hvis apparatet ikke længere bruges, klippes strømkablet af det brugte udstyr før kassering. Vi anbefaler også, at apparatet låses eller gøres ubrugeligt, så det ikke udgør nogen fare for børn, mens det opbevares til kassering. Dette apparat er mærket med symbolet med en overkrydset affaldscontainer i overensstemmelse med det europæiske direktiv 2002/96/EC. Denne mærkning indikerer, at

udstyret ikke må opbevares sammen med andet husholdningsaffald, efter at det har været i brug. Brugeren er forpligtet til at indlevere apparatet på et indsamlingssted for affald, der angives af de lokale myndigheder. De lokale indsamlingssteder for affald, forretninger og fælles enheder udgør et passende system, som muliggør bortskaffelse af udstyret.

Korrekt håndtering af brugt elektrisk og elektronisk udstyr samt alle farlige stoffer, der indeholdes heri, er vital for at undgå at skade det lokale naturmiljø. Derfor skal bortskaffelse af disse produkter altid ske ansvarligt og med omhu.

Producentdeklaration

Producenten erklærer herved, at dette produkt lever op til kravene i følgende europæiske direktiver:

• Lavspændingsdirektivet 2014/35/UE
- Direktivet vedr. elektromagnetisk kompatibilitet (EMC) 2014/30/UE
• ErP-direktivet 2009/125/ÜE
• Direktivet RoHS 2011/65/UE

og er således mærket med symbolet og er forsynet med en overholdelsesdeklaration, der stilles til rådighed for markedsregulatorer.

KIITOS, ETTÄ OSTIT GRAM-LAITTEEN

HYVÄ ASIAKAS!

Råd om hvordan du bruker produktet.

Produktet er kun beregnet for bruk i hjemmet.

Koble hvite pluggen til korrekt kontakt. Bilde 15
