CH 78EC2 (ST) - Säleikköleikkurit HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pensassakset
Merkki	Hitachi
Malli	CH 78EC2 (ST)
Moottori	2-tahti, ilmajäähdytteinen, 24 cm³
Sytytystulppa	NGK BPM-6A / Champion CJ-8Y
Polttoainesäiliön tilavuus	0,35 L
Kuivapaino	5,4 kg
Terän pituus	770 mm
Terätyyppi	Kaksipuolinen terä (Δ)
Äänenpainetaso LpA	91,1 dB(A)
Äänitehotaso LwA	104 dB(A)
Tärinä etukahva	7,6 m/s²
Tärinä takakahva	6,2 m/s²
Polttoaine	Bensiini/öljyseos (25:1 - 50:1)
Käynnistys	Köysikäynnistin, rikastin ja esitäyttöpumppu
Turvallisuus	Kaasuliipan lukitus, pysäytyskytkin, kädensuoja
Kääntyvä takakahva	Kyllä, 5 asentoa (70°)
Terän voitelu	Voitelu rasvanipasta (joka 50 h)
Ilmansuodatin	Pestävä vaahtomuovi, öljykyllästetty
Huolto	Suodattimen, sytytystulpan, jäähdytysrivien ja äänenvaimentimen säännöllinen puhdistus
Varaosat	Saatavilla Hitachi-jälleenmyyjältä
Korjattavuus	Korjattavissa, alkuperäisiä osia suositellaan

Usein kysytyt kysymykset - CH 78EC2 (ST) HITACHI

Mitä polttoainetta CH 78EC2 (ST) -pensassaksissa käytetään?

Käytä lyijytöntä bensiiniä (oktaaniluku 89) ja 2-tahtimoottoriöljyä seoksena suhteessa 25:1 - 50:1 öljyn suositusten mukaan. Älä koskaan käytä moniasteöljyä tai käytettyä öljyä.

Kuinka Hitachi CH 78EC2 -pensassakset käynnistetään?

1. Aseta pysäytyskytkin ON-asentoon. 2. Paina esitäyttöpumppua useita kertoja. 3. Vedä rikastin kiinni-asentoon. 4. Vedä nopeasti käynnistysnarusta, kunnes moottori yrittää käynnistyä, sitten työnnä rikastin auki-asentoon ja vedä uudelleen.

Kuinka moottorin joutokäynti säädetään?

Kierrä T-ruuvia (joutokäyntiruuvia) myötäpäivään lisätäksesi kierrosnopeutta, kunnes terä alkaa liikkua, sitten kierrä sitä vastapäivään, kunnes terä pysähtyy. Moottorin tulee käydä vakaasti ilman terän pyörimistä.

Kuinka ilmansuodatin puhdistetaan?

Pura suodatinkotelo, poista vaahtomuovielementti. Pese se lämpimällä saippuavedellä, kuivaa huolellisesti. Kyllästä se 2-tahtimoottoriöljyllä, sitten purista ylimääräinen öljy pois. Kokoa takaisin.

Kuinka terät teroitetaan tai vaihdetaan?

Terät eivät ole teroitettavia, ne on vaihdettava, jos ne ovat tylsät tai vaurioituneet. Vaihda: löysää kiinnitysmutterit, irrota terät, asenna uudet ja säädä välys kiristämällä pultit ja sitten löysäämällä puoli kierrosta ennen mutterien kiristämistä.

Kuinka vaihteisto voidellaan?

Käytä hyvälaatuista litiumrasvaa. Annostele rasvanipasta, kunnes pieni määrä rasvaa ilmestyy terien ja kotelon väliin. Suorita tämä toimenpide 50 käyttötunnin välein.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että säiliössä on tuoretta polttoainetta, sytytystulppa on puhdas ja välys 0,6 mm, ilmansuodatin on puhdas, ja kytkin on ON-asennossa. Jos moottori on nesteen täyttämä, irrota sytytystulppa, kuivaa se ja vedä käynnistysnarua useita kertoja ilman tulppaa.

Kuinka pensassakset kuljetetaan turvallisesti?

Pysäytä moottori, anna sen jäähtyä. Asenna teränsuojus. Kuljeta kone äänenvaimennin ulospäin. Tyhjennä polttoainesäiliö pitkäaikaista säilytystä varten.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja, käsineitä ja kuulosuojaimia. Leikkaa vain pensasaitoja. Pidä turvaetäisyys 15 m. Älä koskaan työskentele tikkailla. Pysäytä moottori ennen mitään toimenpiteitä.

Kuinka laite säilytetään talven yli?

Tyhjennä polttoainesäiliö. Käytä moottoria, kunnes se sammuu kaasuttimen tyhjentämiseksi. Puhdista kone, voitele sytytystulppa muutamalla pisaralla öljyä. Säilytä kuivassa ja kosteudelta suojatussa paikassa.

KÄYTTÖOHJE CH 78EC2 (ST) HITACHI

Lue ohjekirja huolellisesti ennen koneen käyttämistä.

Handling instructions

Bedienungsanleitung

Mode d'emploi

HUOM: Niitä ei ole joissakin laitteissa.

	Symbolit⚠ VARIOITUSTuotteen moottorin pakokaasut sisältävät kemikaaleja, jotka Kalifornian osavaltion viranomaisten mukaan aiheuttavat syöpää, vahingoittavat sikiötä tai muuten lisääntymistä.
	Lue turvallisuusohjeet ja varoitukset huolellisesti, ymmärrä ne ja noudata niitä.Varomaton tai virheellinen käyttö voi vammauttaa vakavasti tai johtaa kuolemaan.
	Lue ja ymmärrä oppaan ja laitteen kaikki varoitukset sekä ohjeet ja noudata niitä.
	Käytä silmänsuojaimia, kypärää ja kuulonsuojaimia, kun käytät laitetta.
	Ennen uuden laitteen käyttämistä• Lue opas huolellisesti.• Tarkasta, että leikkuulaite on koottu ja säädetty oikein.• Käynnistä laite ja tarkasta kaasuttimen säätö. Katso "HUOLTO".

Sisältö

MIKÄ ON MITÄ? 92

VAROITUKSET JA TURVALLISUUSOHJEET 93

TEKNISET TIEDOT 94

KOKOAMINEN....96

LAITTEEN KÄYTTÖ 96

HUOLTO....96

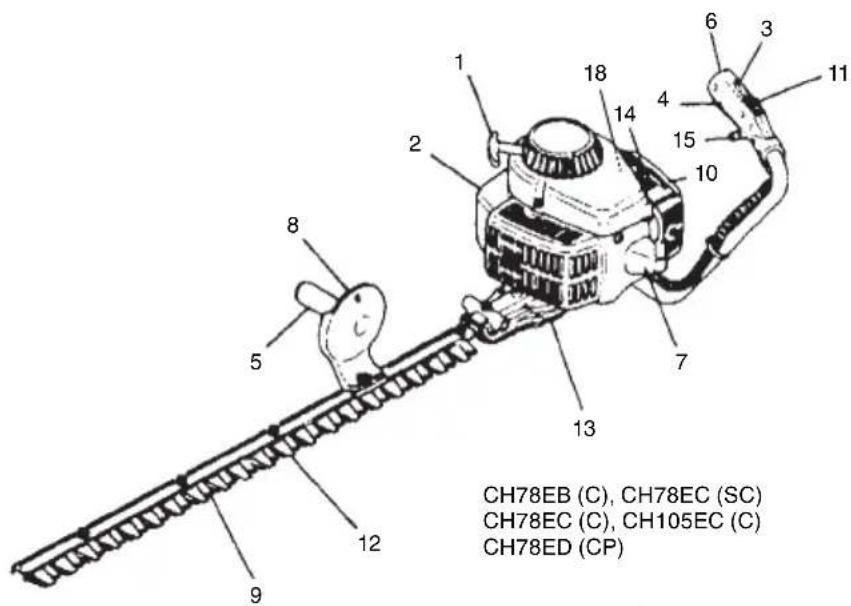

MIKÄ ON MITÄ?

Koska opaskoskeeuseita malleja, kuvat voivatpoiketaomistamastasi laitteesta. Noudata laitettasi koskevia ohjeita.

1. Narukäynnistin
2. Polttoainesäiliö
3. Kaasuliipaisimen varmistin
4. Kaasuliipaisin
5. Etukahva
6. Takakahva
7. Sytytystulppa
8. Käsisuojus
9. Leikkuuterä
10. Ilmanpuhdistin
11. Virtakytkin
12. Terämekanismin suojus
13. Vaihteisto
14. Rikastin
15. Salpanappi (valinnainen)
16. Teränsuojus
17. Salpanappi
18. Polttoainepumppu
19. Yhdistelmäavain
20. Käyttöohjeet

Käyttäjän turvallisuus

○ Käytä aina kasvonsuojusta tai suojalaseja.
○ Käytä paksusta kankaasta valmistettuja pitkälahkeisia housuja, saappaita ja käsineitä. Älä käytä löysiä vaatteita, koruja, shortseja tai sandaaleita äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.
○ Älä käytä laitetta väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
○ Älä anna lasten tai kokemattomien henkilöiden käyttää konetta.
○ Käytä kuulonsuojaimia.
○ Älä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut voivat olla hengenvaarallisia.
○ Pidä kahvat puhtaina öljystä ja polttoaineesta.
○ Pidä kädet pois leikkauslaitteesta.
○ Älä tartu laitteeseen leikkauslaitteesta tai pidä siitä kiinni.
○ Kun laite sammutetaan, varmista, että leikkausosa pysähtyy, ennen kuin laite lasketaan alas.
○ Kun työskentelet pitkään, pidä silloin tällöin taukoja, jotta välttäisit tärinästä johtuvan valkosormisuuden.

⚠️ VAROITUS

Tärinänestojärjestelmät eivät estä valkosormisuutta tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin.

⚠️ VAROITUS

Jos sinulla on lääketieteellisiä elektronisia laitteita, esimerkiksi sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten koneiden käyttämistä.

Laitteen/koneen turvallisuus

○ Tarkasta koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkasta mahdolliset polttoainevuodot, ja varmista, että kaikki kiinnittimet ovat paikallaan ja varmasti kiinni.
○ Vaihda osat, joissa on halkemia, lohkeamia tai jotka ovat jollakin tavalla vaurioituneet, ennen laitteen/koneen käyttöä.
○ Varmista, että suojus on kiinnitetty oikein.
○ Pidä muut poissa, kun säädät kaasutinta.
○ Käytä vain lisävarusteita, joita valmistaja suosittelee tähän laitteeseen/koneeseen.

VAROITUS

Älä muuta laitetta/konetta millään tavoin. Käytä leikkuu laitetta/konetta vain sille suunniteltuun tarkoitukseen.

Polttoaineen turvallinen käsittely

○ Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta.
○ Käytä polttoainetta varten hyväksyttyä astiaa.
○ Älä tupakoi tai salli tupakointia lähellä polttoainetta tai laitetta/konetta tai käyttäessäsi laitetta/konetta.
○ Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä.
○ Siirry vähintään 3 m päähän tankkauspaikasta ennen moottorin käynnistämistä.
○ Sammuta moottori ennen polttoainesäilion korkin irrottamista.
○ Tyhjennä polttoainesäiliö ennen koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.
Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä.

⚠️ VAROITUS

Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainhöyryt ovat haitallisia hengitettynä, joten käsittele polttoainetta varoen.

Turvallinen leikkaaminen

○ Älä leikkaa muuta materiaalia kuin pensasta.
○ Tarkasta leikattava alue aina ennen käyttöä. Poista esineet, jotka voivat sinkoilla tai tarttua teriin.
○ Käytä aerosoleilta suojaavaa naamaria, kun leikkaat ruohona torjunta-ainekäsittelyn jälkeen.
○ Pidä lapset, eläimet, sivulliset ja avustajat 15 m vaarallisen alueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään.
○ Pidä laitteesta/koneesta tukevasti kiinni kummallakin kädellä.
○ Seiso tukevasti ja tasapainon säilyttäen. Älä kurottele.
○ Pidä kaikki kehon osat pois äänenvaimentimesta ja leikkuulaitteesta, kun moottori käy.
○ Pidä leikkuulaite hartioiden alapuolella. ÄLÄ käytä laitetta, kun seisot tikkaila, olet puussa tai muulla epävakaalla alustalla.
○ Kun siirryt uuteen työkohteen, sammuta moottori ja tarkasta, että kaikki leikkuulaitteet ovat pysähtyneet.
○ Älä laske konetta maahan, kun se käy.
○ Pidä ensiaputarvikkeet käsillä, kun työskentelet moottorikäyttöisellä laitteella.
○ Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita Pakokaasut voivat olla hengenvaarallisia.

Turvallinen huolto

○ Huolla laite/kone suositusten mukaisesti.

Irrota tulpan johto ennen huoltamista, paitsi säädettäessä kaasutinta.
○ Pidä muut poissa, kun säädät kaasutinta.
○ Käytä vain valmistajan suosittelemia alkuperäisiä Hitachi -varaosia.

Kuljettaminen ja varastointi

○ Kanna laiteta/konetta kädessä moottori sammutettuna ja äänenvaimennin poispäin käännettynä.
○ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone paikalleen ennen varastoimista tai kuljettamista autossa.
○ Tyhjennä polttoainesäiliö ennen koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.
○ Säilytä laite/kone lasten ulottumattomissa.
○ Puhdista laite huolellisesti ja säilytä kuivassa paikassa.
○ Tarkasta, että sytytysvirta on katkaistu ennen kuljettamista tai varastointia.
○ Peitä terä suojuksella, kun kuljetat autossa tai varastoit.

Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten. Jos tarvitset apua, ota yhteys Hitachi-myyjään. Kiinnitä erityistä huomioita teksteihin, joita edeltävät sanat:

VAROITUS

Suuri vakavan vamman tai kuoleman vaara, ellei ohjeita noudateta.

HUOMIO

Tapaturman tai koneen vaurioitumisen vaara, ellei ohjeita noudateta.

HUOM

Oikeaa käyttöä koskevia hyödyllisiä tietoja.

HUOMIO

Älä pura narukäynnistintä, koska käynnistimen jousi voi vammauttaa.

TEKNISET TIEDOT

MALLI		CH66EB2 (ST)/CH55EB2 (ST)CH50EA2 (ST)/CH62EA2 (ST)	CH78EC2 (ST)	CH78EB (C)
	Moottoriniskutilavuus (ml)	22 24 22
	Sytytystulppa	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y
	Polttoainesäiliontilavuus (l)	0,35	0,35 0,35
	Kuivapaino (kg)	CH55EB2 (ST)......4,7CH66EB2 (ST)......5,1CH50EA2 (ST)......4,3CH62EA2 (ST)......4,5	5,4 4,9
	Leikkuulaitteenkokonaispituus (mm)	CH50EA2 (ST)......500CH66EB2 (ST)......650CH55EB2 (ST)......550CH62EA2 (ST)......620	770 770
:OTerän tyyppi :Δ		Δ	Δ	○
	ÄänenpainetasoLpA (dB(A))(EN 27917)	CH66EB2 (ST)......921CH55EB2 (ST)......936CH50EA2 (ST)/CH62EA2 (ST)....970	91,1 91,4
	ÄänenpainentehollisarvoLwA (dB(A))(2000/14/EC)	104 104 104
Tärinä (m/s ^2 ) (ISO 7916)Etukahva		CH66EB2 (ST)......4,5CH55EB2 (ST)......4,2CH50EA2 (ST)/CH62EA2 (ST)....5,1/6,5	7,6	3,5
Takakahva		CH66EB2 (ST)......5,2CH55EB2 (ST)......12,3CH50EA2 (ST)/CH62EA2 (ST)....11,3/92	6,2	5,3

HUOM

Ekvivalentti äänenpainetaso/tärinä lasketaan aikapainoitettuna äänenpaineen/tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti : 1/2 joutokäynti, 1/2 täydet kierrokset.

* Kaikki tiedot voivat muuttua ennalta ilmoittamatta.

MALLI		CH78EC (SC)CH78EC (C)CH105EC (C)	CH50ED2 (TP)CH55ED2 (TP)CH66ED2 (TP)CH78ED2 (TP)	CH78ED (CP)
	Moottoriniskutilavuus (ml)	24 24 24
	Sytytystulppa	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y	NGK BPM-6A tai BPMR-6AChampion CJ-8Y tai RCJ-8Y
	Polttoainesäiliöntilavuus (l)	0,35	0,33 0,33
	Kuivapaino (kg)	CH78EC (SC) .....5,0CH78EC (C) .....5,2CH105EC (C) .....5,6	CH50ED2 (TP) .....4,8CH55ED2 (TP) .....5,0CH66ED2 (TP) .....5,4CH78ED2 (TP) .....5,7	5,6
	Leikkuulaitteenkokonaispituus (mm)	CH78EC (SC) .....770CH78EC (C) .....770CH105EC (C) .....1000	CH50ED2 (TP) .....550CH55ED2 (TP) .....550CH66ED2 (TP) .....650CH78ED2 (TP) .....770	770
	:OTerän tyyppi	○	△	○
	:Δ
	ÄänenpainetasoLpA (dB(A))(EN 27917)	CH78EC (SC) .....93,9CH78EC (C)CH105EC (C) .....96,7/96,7	98,3 98,3
	ÄänenpainentehollisarvoLwA (dB(A))(2000/14/EC)	104 104 104
Tärinä (m/s ♂) (ISO 7916)Etukahva		CH78EC (SC) .....4,7CH78EC (C)CH105EC (C) .....6,8	CH50ED2 (TP) .....4,5CH55ED2 (TP) .....4,9CH66ED2 (TP) .....8,9CH78ED2 (TP) .....7,8	6,1
Takakahva		CH78EC (SC) .....6,4CH78EC (C)CH105EC (C) .....5,6	CH50ED2 (TP) .....8,7CH55ED2 (TP) .....7,5CH66ED2 (TP) .....6,3CH78ED2 (TP) .....5,3	11,1

HUOM

Ekvivalentti äänenpainetaso/tärinä lasketaan aikapainoitettuna äänenpaineen/tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti : 1/2 joutokäynti, 1/2 täydet kierrokset.

* Kaikki tiedot voivat muuttua ennalta ilmoittamatta.

KOKOAMINEN

1. Irrota neljä aluslevyä ja mutteria (1) leikkuuterän päästä.

HUOM

Mikäli asennat vain kahvan B, irrota vain mutteri pisimmästä ruuvista.

1. Aseta keruulevy ohjaimelle, aseta kolme aluslevyä paikalleen ja kiristä mutterit sormivoimin.
   * Aseta aluslevy (5) keruulevyn alle tai kahdelle terän kiinnitysruuville leikkuuterän päästä, kun asennat keruulevyn malliin CH105EC (C). (jos sisältyy)
2. Sovita kahva B pisimpään ruuviin ja kiinnitä aluslevyllä sekä mutterilla.
3. Ennen kuin kiristät mutterit lopullisesti, kierrä kaksi terän kiinnitysruuvia (2) pohjaan asti ja löysää ruuveja sitten noin 1/2 kierrosta.
4. Kun ruuvit ovat tässä asennossa, kiristä terän kiinnitysmutterit.

LAITTEEN KÄYTTÖ

Polttoaine (Kuva 2)

VAROITUS

Pensasleikkurissa on kaksitahtimoottori. Käytä aina öljyä sisältävää kaksitahtipolttoainetta. Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta.

Polttoaine

○ Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä.
○ Käytä kaksitahtiöljyä tai sekoita öljyä ja polttoainetta suhteessa 25:1 - 50:1. Katso lisätietoja öljypullosta tai kysy Hitachimyyjältä.
- Jos kaksitahtiöljyä ei ole saatavana, käytä ilmajäähdytteisiin kaksitahtimoottoreihin tarkoitettua öljyä (JASO FC GRADE OIL tai ISO EGC GRADE). Älä käytä BIA- tai TWC- (vesijäähdytteisiin kaksitahtimoottoreihin tarkoitettua) öljyä.
○ Älä käytä moniasteöljyä (10 W/30) tai jäteöljyä.
○ Sekoita bensiini ja öljy puhtaassa astiassa.

Täytä aluksi puolet bensiinistä. Lisää sitten kaikki öljy. Sekoita ravistamalla. Lisää loppu bensiini.

Sekoita huolellisesti ravistamalla ennen polttoainesäiliön täyttämistä.

Tankkaaminen

⚠️ VAROITUS (Kuva 3)

○ Sammuta moottori ennen tankkaamista.
○ Avaa polttoainesäiliö (6) hitaasti, jotta mahdollinen ylipaine pääsisi purkautumaan.
○ Kiristä polttoainesäilion korkki tankkaamisen jälkeen.
○ Siirry vähintään 3 m päähän tankkauspaikasta ennen moottorin käynnistämistä.

Puhdista polttoainesäiliön kannen ympäristö huolellisesti ennen tankkaamista, jotta säiliöön ei pääsisi likaa. Sekoita polttoaine ravistelemalla astiaa ennen tankkaamista.

Käynnistäminen

HUOMIO

Tarkasta ennen käynnistämistä, että leikkuulaite ei kosketa mitään.

1. Käännä virtakytkin (7) asentoon ON (A). (Kuvat 4, 5)
   * Paina polttoainepumppua (10) useita kertoja, kunnes sen tai paluuputken läpi virtaa polttoainetta. (Jos asennettu) (Kuva 6)

2. Paina varmistinvipua (8), vedä kaasuliipaisinta ja paina salpanappia (9) (jos asennettu), ja sitten vapauta hitaasti ensin kaasuliipaisin ja sitten varmistinvipu. Kaasutin lukkiutuu käynnistysasentoon. (Kuvat 4, 5)

3. Sulje rikastin (11) (CLOSED) (B). (Kuva 7)

4. Tartu lujasti käynnistysnarun kahvaan ja vedä reippaasti. Älä anna sen hypätä takaisin. (Kuvat 8, 9)
5. Kun moottori on käynnistymäisillään, avaa rikastin asentoon (RUN) (C). Vedä sitten käynnistysnarusta reippaasti uudelleen.

HUOM

Jos moottori ei käynnisty, toista vaiheet 2-4.

1. Kun moottori on käynnistynyt, anna sen lämmitä 2-3 minuuttia ennen kuormittamista.

Leikkaaminen

Kun leikkaat, käytä moottoria täydellä kaasulla, koska silloin leukkuulaitteen nopeus on oikea. Kun trimmaat pensaan yläreunaa, pidä konetta niin, että terät ovat 15 - 30 asteen kulmassa vaakasuorasta, ja heiluta trimmeria karessa edestakaisin leikkuujätteiden poistamiseksi. Pensaan sivuja trimmatessa pidä terä pystysuorassa ja heiluta konetta karessa.

HUOM

○ Moniasentoinen kääntyvä kahva (Kuvat 10, 11) (paitsi yksipuolinen terä)

Takakahva kääntyy 70 astetta, mikä helpottaa työskentelyä eri asennoissa. Kahva lukkiutuu viiteen eri asentoon. Tarkasta ennen takakahvan säätämistä, että kone käy joutokäyntiä tai moottori ei toimi.

○ Kone sammuu automaattisesti, jos kaasuvipua painaa, kun kahva EI ole lukkiutunut johonkin viidestä asennosta. Älä yritä käyttää konetta, jos takakahva ei ole lukkiutunut paikalleen.

Kahvan kääntämiseksi vapauta se painamalla lukkovipua (12). Kun takakahvan merkki (13) on rungon/vaihteen merkin (14) kohdalla, lukitse takakahva painamalla vipu takaisin.

D: LUKITTU

E: AUKI

Pysäyttäminen (Kuva 12)

Vähennä moottorin nopeutta ja työnnä virtakytkin pysäytysasentoon (F).

HUOLTO

PAKOJÄRJESTELMÄN JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ HYVÄNSÄ PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE.

Kaasuttimen säätäminen (Kuva 13)

⚠️ VAROITUS

○ Leikkuulaite voi liikkua säädettäessä kaasutinta.
○ Älä käynnistä moottoria, ellei kytkimen kotelo (15) ole paikallaan.

Muuten kytkin voi irrota ja vammauttaa.

Polttoaine ja ilma sekoittuvat kaasuttimessa. Kaasutin säädetään, kun moottori koekäytetään tehtaalla. Ilmasto tai käyttöpaikan korkeus meren pinnasta voivat edellyttää lisää säätämistä. Kaasuttimessa on vain yksi säätömahdollisuus:

T = joutokäynnin säätöruuvi.

Joutokäynnin säätäminen (T)

Tarkasta, että ilmansuodatin on puhdas. Kun joutokäyntinopeus on oikea, leikkuulaite ei toimi. Jos joutokäyntiä on säädettävä, käännä T-ruuvia myötäpäivään (kiinni) moottorin käydessä, kunnes leikkuulaite alkaa liikkua. Avaa ruuvia vastapäivään, kunnes leikkuulaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa alle nopeuden, jolla leikkuulaite alkaa toimia. Jos leikkuulaite pyörii edelleen joutokäynnin säätämisen jälkeen, ota yhteys Hitachi-myyjään.

Ilmansuodatin (Kuva 14)

Ilmansuodatin on puhdistettava pölystä ja liasta, jotta:

○ Kaasutin toimisi oikein.

○ Moottori käynnistyisi.
○ Moottorin teho ei alenisi.
○ Moottorin osat eivät kuluisi tarpeettomasti.
○ Polttoainetta ei kuluisi epänormaalisti.

Puhdista ilmansuodatin päivittäin tai useammin, jos työskentelet erittäin pölyisissä oloissa.

Ilmansuodattimen puhdistaminen

Poista ilmansuodattimen kansi ja suodatin. Huuhtele haalealla saippuavedellä. Tarkasta ennen kokoamista, että ilmansuodatin on kuiva. Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä.

HUOM

Kyllästä suodatinpanos kaksitahtiöljyllä tai vastaavalla. Jaa öljy tasaisesti puristelemalla suodatinpanos ja poista liika öljy.

Sytytystulppa (Kuva 15)

Sytytystulpan kuntoon vaikuttavat:

○ Väärin säädetty kaasutin.
○ Väärä polttoaineseos (liikaa öljyä).
○ Likainen ilmansuodatin.
○ Raskaat käyttöolot (esimerkiksi kylmä sää).

Sytytystulppa voi tällöin karstoittua, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy epätasaisesti joutokäyntiä, tarkasta ensin sytytystulppa. Jos tulppa on likainen, puhdista se ja tarkasta kärkiväli. Säädä tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet.

HUOM

Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä.

Leikkuuterä (Kuvat 16, 17)

Terät on kiinnitetty ohjaimeen neljällä tai viidellä ruuvilla. Ruuveja kirstettäessä jätettävä välys päästää terät liikkumaan tasaisesti.

Jos välys on liian pieni

Terät eivät liiku kunnolla, ja liukupinnat voivat leikata.

Terät eivät ole terävät.

Välyksen säätäminen

1. Löysää terän kiinnitysmutterit.
2. Kiristä kiinnitysruuvit täysin ja löysää niitä sitten noin 1/2 kierrosta.
3. Kun ruuvit ovat tässä asennossa, kiristä terän kiinnitysmutterit.
   Vaihda löystyneet, kuluneet tai vaurioituneet terän kiinnitysruuvit. Vaihda myös vaurioitunut terä.

HUOM

Voitele terän liukupinnat koneöljyllä.

Vaihteisto (Kuva 18)

Syötä laadukasta litiumperustaista rasvaa nipan kautta, kunnes pieni määrä poistuu terien ja vaihteiston välistä.

HUOM

Voitele 50 tunnin välein tai useammin raskaassa käytössä.

Polttoaineensuodatin (Kuva 19)

Poista suodatin säiliöstä ja pese se huolellisesti liuottimella. Paina suodatin sitten huolellisesti takaisin säiliöön.

HUOM

Jos pöly ja lika ovat kovettaneet suodattimen, vaihda se.

Sylinterin jäähdytysripojen puhdistaminen (Kuva 20)

Kun sylinterin ripojen (16) väliin tarttuu lehtiä, moottori voi kuumentua liikaa, jolloin se teho alenee. Tämän välttämiseksi pidä sylinterin rivat ja puhaltimen kotelo puhtaana.

Puhdista jäähdytysrivat ja moottorin ulkopinnat jäähdytystä huonontavasta pölystä, liasta ja öljykerrostumista 100 käyttötunnin välein tai kerran vuodessa (useammin, mikäli olot sitä edellyttävät).

Äänenvaimentimen puhdistaminen (Kuva 21)

Irrota äänenvaimennin ja kipinäsuojus (jos asennettu), ja poista karsta pakoaukosta tai äänenvaimentimen tulosta 100 käyttötunnin välein.

Pitkäaikainen varastointi

Tyhjennä kaikki polttoaine säiliöstä. Käynnistä moottori ja anna käydä, kunnes se pysähtyy. Korjaa mahdolliset käytöstä seuranneet vauriot. Puhdista laite puhtaalla rievulla tai käytä paineilmaa. Tiputa sylinterin muutama tippa kaksitahtiöljyä sytytystulpan aukosta ja levitä öljy pyörittämällä moottoria useita kertoja. Peitä laite ja säilytä kuivassa tilassa.

Huolto-ohjelma

Alla on on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Hitachimyyjältä.

Päivittäinen huolto

○ Puhdista pensasleikkurin ulkopinnat.
○ Tarkasta, onko teräsuojassa vaurioita tai halkeamia. Vaihda teräsuoja, jos siinä on vaurioita tai halkeamia.
○ Tarkasta, että terä on terävä eikä siinä ole halkeamia.
○ Tarkasta terän mutterien tiukkuus.
○ Tarkasta, että terän suojuksessa ei ole vaurioita ja että sen saa kiinnitettyä varmasti.
○ Tarkasta mutterien ja ruuvien tiukkuus.

Viikottainen huolto

○ Tarkasta käynnistin, erityisesti naru ja palautusjousi.
○ Puhdista sytytystulppa ulkopuolelta.
Irrota tulppa ja tarkasta kärkiväli. Säädä 0,6 mm: ksi tai vaihda tulppa.
○ Puhdista sylinterin jäähdytysrivat, ja tarkasta, että käynnistimen ilmanotto ei ole tukossa.
○ Tarkasta, että vaihteistossa on rasvaa.
○ Puhdista ilmansuodatin.

Kuukausittainen huolto

○ Huuhtele polttoainesäiliö bensiinillä.
○ Puhdista kaasuttimen ulkopuoli ja ympäristö.
○ Puhdista puhallin ja sen ympäristö.
