CG 25EUS - Säleikköleikkurit HITACHI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pensasleikkuri / Vesurikone
Malli	CG 25EUS
Moottorityyppi	4-tahti
Iskutilavuus	25 cm³
Moottorin maksimiteho	0.81 kW
Tyhjäkäyntinopeus	2800-3200 min⁻¹
Ulostuloakselin nopeus	8900 min⁻¹
Polttoainetyyppi	Lyijytön bensiini (89 oktaani)
Polttoainesäiliön tilavuus	500 cm³
Moottoriöljyn tyyppi	SAE 10W-30 Multigrade
Moottoriöljyn määrä	80 ml
Sytytystulppa	NGK CMR5H
Leikkuulaite	Nylonlanka tai metalliterä (255 mm halkaisija)
Äänenpainetaso	88 dB(A)
Taattu äänitehotaso	108 dB(A)
Tärinätaso (etuosa)	4.6 m/s²
Tärinätaso (takaosa)	4.6 m/s²
Kuivapaino	5.4 kg
Leikkuusuojus	Sisältyy
Valjaat	Olkavaljaat sisältyvät
Huoltoväli	Ilmansuodatin päivittäin, öljynvaihto 10 tunnin jälkeen (ensimmäinen) ja sitten 50 tunnin välein
Takuu	Paikallisten määräysten mukaan

Usein kysytyt kysymykset - CG 25EUS HITACHI

Millaista polttoainetta Hitachi CG 25EUS käyttää?

CG 25EUS käyttää lyijytöntä bensiiniä, jonka oktaaniluku on 89 tai korkeampi. Se on 4-tahtimoottori, joten älä sekoita öljyä polttoaineeseen. Käytä erillistä moottoriöljyä (SAE 10W-30) öljysäiliössä.

Kuinka käynnistän pensasleikkurin?

Varmista, että sytytysvirta on päällä. Paina polttoainepumppua useita kertoja, kunnes polttoainetta virtaa. Aseta kaasuläppävivut käynnistysasentoon. Vedä käynnistyskahvaa reippaasti. Kun moottori yrittää käynnistyä, palauta kaasuläppä käyntiasentoon ja vedä uudelleen. Anna lämmetä 2-3 minuuttia ennen käyttöä.

Mikä on oikea tyhjäkäyntinopeuden säätö?

Moottorin käydessä säädä tyhjäkäyntiruuvia (T) siten, että leikkuulaite ei pyöri. Sulje ruuvia, kunnes pyöriminen alkaa, ja avaa, kunnes se pysähtyy. Oikea tyhjäkäyntinopeus on 2800-3200 min⁻¹.

Kuinka vaihdan moottoriöljyn?

Anna moottorin jäähtyä. Katkaise sytytysvirta. Irrota öljytulppa, kallista laitetta öljyn valuttamiseksi. Täytä 80 ml SAE 10W-30 -öljyä säiliön aukkoon asti. Aseta tulppa takaisin. Vaihda ensimmäisen 10 tunnin jälkeen, sitten 50 tunnin välein.

Mitkä leikkuulaitteet sopivat?

Laite hyväksyy joko nylonleikkuupään (esim. puoliautomaattinen pää, 2,4-3,0 mm naru) tai metalliterän (255 mm halkaisija, 3 tai 4 hammasta). Käytä aina aitoja Hitachi-lisävarusteita.

Kuinka vaihdan nylonlangan puoliautomaattisessa päässä?

Irrota kotelo painamalla lukituskielekkeitä. Ota kela pois. Taita 2 metrin pituus 3,0 mm narua epätasaisesti kahtia. Aseta U-muoto kelan uraan, kierrä molemmat puolikkaat samaan suuntaan jättäen 10 cm päitä. Työnnä päät naruohjaimen läpi, kokoa uudelleen. Säädä langan pituus 11-14 cm.

Miksi moottori käynnistyy mutta sammuu?

Tarkista, onko polttoainesäiliö tyhjä tai onko polttoaine vanhaa (vaihda, jos haju on paha). Varmista, että kaasuläppä on käyntiasennossa. Puhdista tai vaihda polttoainesuodatin. Jos ongelma jatkuu, ota yhteyttä Hitachi-valtuutettuun huoltoliikkeeseen.

Kuinka usein minun tulee puhdistaa ilmansuodatin?

Puhdista ilmansuodatin päivittäin tai useammin pölyisissä olosuhteissa. Irrota kansi ja suodatin, huuhtele lämpimällä saippuavedellä, kuivaa täysin ennen kokoamista. Vaihda, jos se on vaurioitunut.

Mikä on oikea sytytystulpan kärkiväli?

Oikea sytytystulpan kärkiväli on 0.6 mm. Käytä NGK CMR5H -sytytystulppaa. Puhdista tai vaihda, jos se on likainen tai kulunut. Vaihda noin 100 käyttötunnin jälkeen.

Voinko käyttää laitetta ilman suojusta?

Ei, leikkuulaitteen suojus on pakollinen turvallisuuden vuoksi. Se estää kosketuksen terän kanssa ja vähentää heitettyjen esineiden riskiä. Varmista aina, että suojus on kunnolla kiinnitetty ennen käyttöä.

KÄYTTÖOHJE CG 25EUS HITACHI

HUOMAA: Niitä ei ole kaikissa laitteissa.

	Symbolit⚠VAROITUSSeuraavassa on näytetty koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen ennen kuinaloitat koneen käytön.
	Lue turvallisuusohjeet ja varoituksethuolellisesti, ja ymmärrä ne ja noudataniitä. Laitteen varomaton tai virheellinenkäyttö saattaa vammauttaa vakavasti taijohtaa kuolemaan.		Pois/Pysäytä
			Hätäpysäytys
			Moottoriöljyn täyttö
	Lue ja ymmärrä kaikki tämän oppaan jalaitteeseen merkityt varoitukset sekä ohjeetja noudata niitä.		Polittoaineen täyttö
[5HH2]	Käytä aina silmänsuojaimia, kypärää jakuulonsuojaimia käyttäessäsi laitetta.	[7640]	Joutokäynnin säätö
[4HSY]	Älä käytä metalliteriä tai jäykkiä teriä, kunlaitteessa on tämä kilpi.	[027D]	Ryypytyspumppu
	Pidä lapset, sivulliset ja avustajat 15 metrinetäisyydellä laitteesta. Jos joku lähestyy,sammuta moottori ja pysäytä leikkuulaitevälittömästi.		Taattu äänenpaineen tehollisarvo
	Varo sinkoilevia esineitä.	[WXXD]	Kuuma pinta - Kosketus kuumanpinnan kanssa voi aiheuttaa vakavia palovammoja.
	Näyttää akselin enimmäisnopeuden.Älä käytä leikkuulaitetta, jonkaenimmäisnopeus on alle akselin nopeuden.		Pensasleikkuriosaa ei voida käyttäämallien kanssa, joissa on tämämerkintä.
	Käytä käsineitä tarvittaessa, esimerkikiskiilinnitettäessä leikkuulaitetta.		Terän heitto on mahdollinen pyörivänterän osuessa kiinteään kohteeseen,joka on kriittisellä alueella. Kokolaite ja käyttäjä saattavat lennähtäääkillisesti ja vaarallisen nopeasti. Ilmiöon nimeltään terän heitto. Käyttäjäsaattaa menettää laitteen hallinnan,mistä saattaa seurata vakavavamma tai kuolema. Terän heitto ontodennäköisempi paikoissa, joissaleikattavaa materiaalia ei näe hyvin.
	Käytä luistamattomia ja vankkoja jalkineita.
[842X]	Rikastin - Käyntiasento (Auki)
	Rikastin - Rikastusasento (Kiinni)
[***]	Päällä/Käynnistä		Ilmaisee kädensijan paikan. Äläkiinnitä kädensijaa tätä ylemmäksi.
Ennen laitteen käyttämistä• Lue opas huolellisesti.• Tarkasta, että leikkuulaite on koottu ja säädetty oikein.• Käynnistä laite ja tarkasta kaasuttimen säätö. Katso "HUOLTO".

Sisältö

OSIEN SELITYKSET 39

VAROITUKSET JA TURVALLISUUSOHJEET 40

TEKNISET TIEDOT 41

KOKOAMINEN 42

KONEEN KÄYTTÖ 43

HUOLTO....44

ONGELMANRATKAISU 47

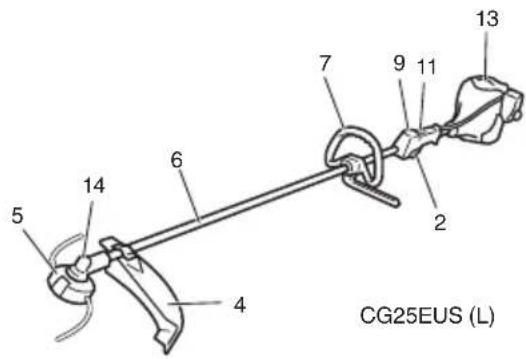

OSIEN SELITYKSET

Koska tämä opas kattaa useita malleja, kuvat eivät välttämättä vastaa omaa laitettasi. Noudata ohjeita, joka koskevat omaa laitettasi.

1. Polttoainesäilion korkki
2. Kaasuliipaisin
3. Käynnistyskahva
4. Leikkuulaitteen suojus
5. Leikkuulaite
6. Käyttöakseliputki
7. Kahva
8. Ripustuskorvake
9. Virtakytkin
10. Valjaat
11. Kaasuliipaisimen varmistin
12. Rikastin
13. Moottori
14. Kulmavaihde
15. Yhdistelmäavain
16. Käyttöohjeet
17. Öljykorkki
18. Kuusiotankoavain
19. Ruuviavain
20. Suojalasit
21. Terän suojus (jos varusteena)
22. Vivun suojus
23. Johdinryhmä (jos varusteena)

Käyttäjän turvallisuus

○ Käytä aina kasvonsuojusta tai suojalaseja.

○ Käytä aina paksusta kankaasta valmistettuja pitkiä housuja, luistamattomia saappaita, käsineitä ja pitkähihaiista paitaa. Älä käytä väljiä vaatteita, koruja, shortseja tai sandaaleja, äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.

○ Älä käytä työkalua väsyneenä tai sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

○ Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono. Äläkä käytä työkalua, kun sataa tai heti sateen jälkeen.

Työskenteleminen liukkaalla maalla voi johtaa onnettomuuteen, jos menetät tasapainosi.

○ Älä anna lasten tai kokemattomien henkilöiden käyttää konetta.

Pitkäaikainen altistuminen melulle voi johtaa pysyvään kuulon heikkenemiseen. Käytä aina hyväksyttyjä kuulonsuojaimia. Tarkkaile ympäristöä. Varo sivullisia, jotka saattavat aiheuttaa ongelmia. Poista turvavarusteet heti, kun olet sammuttanut moottorin.

○ Käytä kypärää.

○ Alä käynnistä tai käytä moottoria suljetussa tilassa. Pakokaasut ovat hengenvaarallisia.

○ Pidä kahvat puhtaana öljystä ja polttoaineesta.

○ Pidä kädet poissa leikkuulaitteesta.

○ Alä tartu leikkuulaitteeseen tai pidä kiinni siitä.

○ Käytä käsineitä, kun asennat tai poistat leikkuuosan. Tämän ohjeen laiminlyönti saattaa aiheuttaa loukkaantumisen.

○ Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

○ Kun työskentelet pitkään, pidä silloin tällöin taukoja, jotta vältät tärinästä aiheutuvan käsi- ja käsivarsisyndrooman.

! VAROITUS

Tärinänestojärjestelmät eivät estä käsi- käsivarsisyndroomaa tai karpaalitunnelisyndroomaa. Konetta jatkuvasti ja säännöllisesti käyttävien on siksi tarkkailtava huolellisesti käsiensä ja sormiensa tilaa. Jos havaitset edellä lueteltuja oireita, ota viipymättä yhteys lääkäriin.

○ Jos sinulla on lääkinnällisiä elektronisia laitteita, kuten sydämentahdistin, neuvottele sekä lääkärin että laitteen valmistajan kanssa ennen moottorikäyttöisten laitteiden käyttämistä.

Laitteen/koneen turvallisuus

○ Tarkasta koko laite/kone aina ennen käyttöä. Vaihda vaurioituneet osat. Tarkasta mahdolliset polttoainevuodot, ja varmista, että kaikki kiinnittimet ovat paikallaan ja varmasti kiinni.

○ Vaihda halkeilleet, lohkeilleet tai muuten vaurioituneet osat ennen laitteen/koneen käyttöä. Rikkinäiset osat voivat lisätä onnettomuusriskiä ja saattavat johtaa loukkaantumiseen.

○ Varmista, että suojus on kiinnitetty oikein.

○ Pidä muut ihmiset etäällä, kun säädät kaasutinta.

○ Käytä vain lisävarusteita, joita valmistaja on suositellut tähän laitteeseen/koneeseen.

VAROITUS

○ Älä muunna laitetta/konetta millään tavoin. Käytä laitetta/konetta vain sille suunniteltuun tarkoitukseen.

○ Luvattomien muutosten tekeminen ja/tai luvattomien lisävarusteiden käyttö voi aiheuttaa vakavia henkilövahinkoja tai käyttäjän tai muiden ihmisten kuoleman.

Polttoaineen turvallinen käsittely

○ Sekoita ja kaada polttoaine ulkona paikassa, jossa ei ole kipinöitä tai avotulta.

○ Käytä polttoainetta varten hyväksyttyä astiaa.

○ Älä tupakoi tai salli tupakointia lähellä polttoainetta tai laitetta/konetta tai käyttäessäsi laitetta/konetta.

○ Pyyhi kaikki roiskunut polttoaine ennen moottorin käynnistämistä.

○ Siirry vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.

○ Sammuta moottori ennen polttoainesäilion korkin irrottamista.

○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä kone niin, että polttoainetta ei vuoda.

Säilytä laite/kone ja polttoaine tilassa, jossa polttoainehöyryt eivät saavuta esim. vedenlämmittimen, sähkömoottorin tai muiden sähkölaitteiden kipinöitä tai liekkejä.

! VAROITUS

Polttoaine syttyy ja räjähtää erittäin helposti, ja polttoainehöyryt ovat haitallisia hengitettyinä, joten käsittele ja tankkaa polttoainetta varoen.

Turvallinen leikkaaminen

○ Älä leikkaa muuta materiaalia kuin pensasta ja ruohoa.

○ Tarkasta leikattava alue aina ennen käyttöä. Poista esineet, jotka saattavat sinkoilla tai tarttua teriin.

○ Käytä aerosoleilta suojaavaa naamaria, kun leikkaat ruohoa torjunta-ainekäsittelyn jälkeen.

○ Pidä lapset, eläimet, sivulliset ja avustajat 15 metriä vaarallisen alueen ulkopuolella. Pysäytä moottori heti, jos sinua lähestytään.

○ Pidä moottoria aina oikealla puolellasi.

○ Pidä laitteesta/koneesta tukevasti kiinni kummallakin kädellä.

Seiso tukevasti ja säilyttäen tasapainon. Älä kurottele. Tasapainon menettäminen työskentelyn aikana voi johtaa loukkaantumiseen.

○ Pidä kehon osat poissa äänenvaimentimesta ja leikkuulaitteesta, kun moottori käy.

○ Pidä leikkuulaite polvitason alapuolella.

○ Kun siirryt uuteen työkohteeseen, sammuta moottori ja tarkasta, että kaikki leikkuulaitteet ovat pysähtyneet.

○ Älä laske konetta maahan, kun se käy.

○ Tarkasta, että moottori on sammunut ja leikkuulaitteet ovat pysähtyneet, ennen kuin poistat roskia tai ruohoa leikkuulaitteesta.

Ja○ Pidä aina ensiaputarvikkeet käsillä, kun työskentelet moottorikäyttöisellä laitteella.

○ Älä käynnistä tai käytä moottoria suljetussa tilassa ja/tai lähellä palavia aineita. Pakokaasut ovat hengenvaarallisia.

○ Jos työkalu toimii huonosti tai siitä lähtee erikoista ääntä tai se tärisee, sammuta moottori välittömästi ja pyydä jälleenmyyjääsi tarkastamaan ja korjaamaan sen.

Jatkuva käyttö tälläisissa olosuhteissa voi johtaa loukkaantumiseen tai työkalun vahingoittumiseen.

○ Käytä paikallisia lakeja ja määräyksiä noudattaen.

Turvallinen huolto

○ Huolla laite/kone suositusten mukaisesti.

Irrota sytytystulpan johto ennen huoltamista, paitsi säädettäessä kaasutinta.

○ Pidä muut etäällä, kun säädät kaasutinta.

○ Käytä ainoastaan valmistajan suosittelemia aitoja Hitachi-vaihto-osia.

Kuljettaminen ja varastointi

Kanna laitetta/konetta kädessä moottori sammutettuna ja äänenvaimennin käännettynä pois itsestäsi.

○ Anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä laite/kone paikalleen ennen varastoimista tai kuljettamista.

○ Tyhjennä polttoainesäiliö ennen laitteen/koneen varastointia. Polttoaine kannattaa tyhjentää jokaisen käyttökerran jälkeen. Jos säiliöön jää polttoainetta, säilytä konetta niin, että polttoainetta ei vuoda.

○ Säilytä laite/kone lasten ulottumattomissa.

○ Puhdista laite ja huolla sitä huolellisesti, ja säilytä kuivassa paikassa.

○ Tarkasta, että sytytysvirta on katkaistu ennen kuljettamista tai varastointia.

○ Peitä terä suojuksella, kun laitetta kuljetetaan tai varastoidaan.

○ Sinun täytyy kiinnittää kone paikalleen kuljetuksen ajaksi, jotta estäisit polttoainehukan, vahingot tai loukkaantumiset.

Jos joudut tilanteeseen, johon ei ole neuvoja oppaassa, toimi harkiten ja käytä tervettä järkeä. Jos tarvitset apua, ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin. Kiinnitä erityistä huomiota teksteihin, joita edeltävät sanat:

VAROITUS

Varoittaa suuresta vamman tai kuoleman vaarasta, ellei ohjeita noudateta.

HUOMIO

Varoittaa tapaturman tai koneen vaurioitumisen vaarasta, ellei ohjeita noudateta.

TEKNISET TIEDOT

Malli CG25EUS CG25EUS (L)
MoottoriIskutilavuus (cm3)SytytystulppaJoutokäyntinopeus (min1)Ulosottoakselin nopeus (min1)Moottorin maksimiteho (kW)		25NGK CMR5H2800-320089000,81		25NGK CMR5H2800-320089000,81
Poltoainesäilion tilavuus (cm3)		5		5
Moottoriöljyn tilavuus (cm3)		8		0
Kuivapaino (kg) 5,4 5,2
Leikkuulaite	Tyyppi / Halkaisija (mm)	Nylonlanka	Metalliterä /255 Nylonlanka
ÄänipainetasoLpA (dB (A))(EN27917)	(ISO22868)Vastaava*Epävarmuus	883	883	883
Mitattuäänenpaineentehollisarvo LwA(dB (A))	(2000/14/EY)Täydetkierrokset	105	102	105
Valmistajan takaamaäänenpaineentehollisarvo LwA(dB (A))	(2000/14/EY)Täydetkierrokset	108	105	108
Tärinä (m/s2) (ISO22867)
Ekvivalentti* (Etu / Vasen kahva)Ekvivalentti* (Taka / Oikea kahva)Epävarmuus		4,64,61,5	6,55,01,5	4,83,21,5

HUOM

Ekvivalentti äänenpainetaso/tärinä lasketaan aikapainotettuna äänenpaineen/tärinän energian summana vaihtelevissa käyttöoloissa seuraavan aikajakautuman mukaisesti:

* : 1/2 joutokäynti ja 1/2 täydet kierrokset

Kaikki tiedot saattavat muuttua ennalta ilmoittamatta.

HUOM

Ilmoittaa oikeaa käyttöä koskevista hyödyllisistä tiedoista.

HUOMIO

Älä pura narukäynnistintä, koska käynnistimen jousi saattaa vammauttaa.

0

KOKOAMINEN

Vetoakseli moottoriin (kuva 1)

Löysää lukkoruuvia (1), jotta sen kärki ei estä käyttöakseliputken työntämistä paikalleen. Kun työnnät käyttöakseliputkea paikalleen, pidä putken lukkoruuvia ulospäin, jotta sisäpuolen kiinnike ei olisi tiellä.

Työnnä vetoakseli niin pitkälle moottorin kytkime Leikkuupsan aseptaginen käyttöakseliputken merkki (2) on kytkinkotelon kohdalla.

HUOM

Jos akselin työntäminen merkittyyn asentoon asti on vaikeaa, pyöritä akselia terän kiinnikkeellä myötä- tai vastapäivään. Kohdista putken lukkoruuvi akseliputken reikään. Kiristä lukkoruuvi sitten huolellisesti (3).

Kahvan kiinnittäminen

! VAROITUS

Käytä aina suojatankoa (4) ja olkahihnaa yhdessä silmukkakahvan kanssa (kuva 2).

Kiinnitä kahva käyttöakseliputkeen kulma moottoriin päin käännettynä. Säädä asento mahdollisimman mukavaksi ennen työskentelyä.

HUOM

Jos laitteessa on käyttöakseliputkessa kahvan paikkamerkkitarra, huomioi se.

Irrota kahvan kiinnike (5) asennelmasta (kuva 3).

Aseta kahvat paikalleen ja kiinnitä kahvan kiinnike kiristämällä neljä ruuvia kevyesti. Säädä asento oikeaksi. Kiristä ruuvit sitten kunnolla. Kiinnitä suojaputki käyttöakseliin tai kahvaan nippusiteillä (6). (kuva 4)

Kaasuvaijeri/pysäytinnaru (kuva 6)

Irrota ilmanpuhdistimen suojus (kuva 5). Liitä pysäytinnarut (kuva 7).

Jos kaasuttimen ulkopää (7) on kierretty kiinni yksikköön, kierrä se kokonaan vaijerin säätötukeen (8) ja kiristä sitten vaijerin tämä pää säätömutterilla (9) säätötukea (8) vasten. Kiinnitä kaasuvaijerin pää (10) kaasuttimeen (11) ja asenna suojus (jos toimitettu työkalupussissa) vipuun. Kiinnitä ilmanpuhdistimen kansi.

Leikkuulaitteen suojuksen asennus (kuva 8)

HUOM

Teränsuojuksen kiinnike saattaa olla valmiiksi kiinnitettynä vaihteeseen joissakin malleissa.

Asenna leikkuulaitteen suojus käyttöakseliputkeen kulmavaihdetta vasten. Kiristä suojuksen kiinnike kunnolla, jotta leikkuulaitteen suojus ei heilu tai taivu alaspäin konetta käytettäessä.

Kiinnitä leikkuulaitteen suojus kahdella ruuvilla suojuksen kiinnikkeeseen, jolla suojus kiinnitetään myös vaihdelaatikkoon.

VAROITUS

Jos virheellinen tai viallinen suojus on asennettu, voi tämä aiheuttaa vakavan henkilövahingon.

HUOMIO

Joissakin leikkuulaitteen suojuksissa on terävät siimanleikkurit. Käsittele tällaisia suojuksia varoen.

Kun käytät trimmeripäätä, jossa on kaksiosainen leikkuulaitteen suojus, kiinnitä jatkokappale leikkuulaitteen suojukseen (kuva 9).

HUOM

○ Kun kiinnität jatkokappaletta leikkuulaitteen suojukseen, terävä siimanrajoitin on irrotettava leikkuulaitteen suojuksesta, (jos asennettu).
○ Katso kuvista jatkosuojuksen irrottamisohjeet. Käytä käsineitä, koska jatko-osassa on terävä siimanleikkuri, ja paina suojuksen kolmea nelikulmaista kielekettä yksi kerrallaan järjestyksessä. (kuva 10).

eLeikkuuosan aseetaminen

VAROITUS

Asenna leikkuuosa oikein ja huolellisesti käyttöohjeissa annettujen ohjeiden mukaan. Jos sitä ei kiinnitetä oikein tai huolellisesti, se saattaa irrota ja aiheuttaa vakavan/hengenvaarallisen vammautumisen.

Puoliautomaattisen leikkauspään asennus

1. Toiminto

Syöttää automaattiseti nylonlankaa enemmän, kun sitä napautetaan matalalla pyörimisnopeudella (ei yli 4500 min -1).

Tekniset tiedot

Koodi nro	Kiinnitysruuvin tyyppi	Pyörimissuunta	Kiinnitysruuvin koko
6696454 Sisäkierre Vastapäiväään M10×P1,25-LH

Käytettävä nylonlanka

Langan halkaisija: Φ3,0 mm Pituus: 2 m Langan halkaisija: Φ2,4 mm Pituus: 4 m

2. Varotoimenpiteet

○ Kotelo täytyy kiinnittää lujasti suojukseen.
○ Tarkasta, onko suojuksessa, kotelossa ja muissa osissa halkeamia tai muita vaurioita.
○ Tarkasta, onko kotelossa ja painikkeessa kulumia. Jos kotelossa olevaa kulumisrajamerkkiä (12) ei voi enää nähdä tai painikkeen pohjassa (13) on reikä, vaihda uudet osat välittömästi. (Kuva 11)
○ Leikkauspää täytyy kiinnittää lujasti yksikön vaihdelaatikkoon.
○ Erinomaisen toiminnan ja luotettavuuden takaamiseksi käytä aina Hitachin nylonleikkauslankaa. Älä koskaan käytä metallilankaa tai muita materiaaleja, jotka voivat pistää vaarallisesti esiin.
○ Jos leikkauspää ei syötä leikkauslankaa oikein, tarkasta, että nylonlanka ja muut osat on asennettu kunnolla. Jos apua, ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin.

3. Asennus (Kuvat 12)

○ Asenna leikkauspää trimmereiden/raivaussahojen vaihdelaatikkoon. Kiinnitysmutteri (14) on vasenkierteinen. Käännä myötäpäivään löysätäksesi/ vastapäivään kiristääksesi.

HUOM

○ Koska leikkurinpitimen tulppaa ei käytetä tässä, säilytä se metalliterän käyttöä varten, mikäli se kuuluu varusteisiin.

Lukitse leikkurinpidin kuusiotappiavaimella (15) työntämällä se vaihdelaatikon aukkoon.

4. Pituuden säätö

○ Aseta moottorinnopeus niin alhaiseksi kuin mahdollista ja napauta päätä maahan. Nylonankaa vedetään ulos 3 cm jokaisella napautuksella. (Kuva 13)
Voit pidentää nailonlankaa käsin, mutta moottorin on oltava täysin pysähdyksissä. (Kuva 14)
Säädä nylonlanka sopivan mittaiseksi 11–14 cm jokaisen käyttökerran jälkeen.

Terän asentaminen (kuva 15)

(Jos toimitetaan)

Tarkasta ennen leikkuuterän asentamista, että siinä ei ole halkeamia tai vaurioita, ja että teräsärmät osoittavat oikeaan suuntaan.

HUOM

○ Kun asennat leikkurin pitimen tulppaa (16), käännä kovera puoli ylöspäin.

○ Lukitse terän pidin (17) kuusiokoloavaimella (15) työntämällä se kulmavaihteen aukkoon. Huomaa, että terän kiinnitysruuvissa tai -mutterissa (18) on vasenkätiset kierteet (löysennys myötäpäivään / kiristys vastapäivään). Kiristä kiinnitysruuvi tai -mutteri hylsyavaimella.

HUOMIO

○ Tarkasta ennen työskentelyä, että terä on asennettu oikein.

○ Jos laitteessa on suojus leikkuuterän alla, tarkasta sen kuluneisuus ja vauriot ennen käyttöä. Jos havaitset kulumia tai vaurioita, vaihda suojus, koska se on kulutusosa.

○ Käytä suojakäsineitä, kun käsittelet leikkuuterää.

VAROITUS

Käytä Hitachin päissä ja Hitachin seospäässä vain valmistajan suosittelemaa joustavaa, ei-metallista siimaa. Älä käytä metallilankaa tai metallilankapunoksia. Ne saattavat katketa ja lennellä vaarallisesti.

KONEEN KÄYTTÖ

Moottoriöljy

Käytä aina määrättyä moottoriöljyä (moniasteöljyn luokitus SAE 10W-30). Riittämätön moottoriöljy tai muun kuin määrätyn moottoriöljyn käyttö saattaa rikkoa yksikön.

Moottoriöljyn täyttö

○ Aseta yksikkö vaakatasoon puhtaalle ja tasaiselle pinnalle.

Irrota öljysäiliön korkki ja tarkasta, ulottuuko moottoriöljy öljysäiliön aukon suuhun. (Kuva 16)

○ Jos öljytaso on matala tai kun yksikköä käytetään ensimmäisen kerran, täytä säiliö moottoriöljyllä öljysäiliön aukon suuhun saakka.

○ Jos moottoriöljy on epäilyttävän likaista tai sen väri on muuttunut, vaihda öljy.

○ Kiristä öljysäiliön korkki tankkaamisen jälkeen.

○ Käytettäessä yksikköä ensimmäistä kertaa vaihda moottoriöljy, kun moottoria on käytetty noin 10 tuntia. Sen jälkeen vaihda öljy aina sen jälkeen, kun olet käyttänyt laitetta 50 tuntia.

HUOMIO

○ Palovammavaaran välttämiseksi anna moottorin jäähtyä täydellisesti ennen moottoriöljyn vaihtoa.

Rikkoutumisen estämiseksi varmista, että hiekkaa tai likaa ei pääse säiliöön tankattaessa.

Polttoaine

VAROITUS

○ Huolehdi tuuletuksesta, kun tankkaat tai käsittelet polttoainetta.

○ Polttoaine on erittäin helposti syttyvää, ja sen hengittämisestä tai roiskumisesta iholle saattaa seurata vakavia vammoja. Käsittele polttoainetta aina varoen. Huolehdi hyvästä ilmanvaihdosta, kun käsittelet polttoainetta sisätiloissa.

○ Käytä laadukasta 89-oktaanista lyijytöntä bensiiniä.

○ Älä käytä bensan ja moottoriöljyn sekoitusta, koska se saattaa johtaa käynnistysvikaan tai tehon vähenemiseen.

Tankkaaminen

VAROITUS

○ Sammuta moottori aina ennen tankkaamista.

○ Avaa polttoainesäiliö hitaasti, jotta mahdollinen ylipaine pääsee purkautumaan.

○ Kiristä polttoainesäilion korkki huolellisesti tankkaamisen jälkeen.

○ Siirrä trimmeri vähintään kolmen metrin päähän tankkauspaikasta ennen moottorin käynnistämistä.

○ Pese polttoaineroiskeet vaatteista välittömästi saippualla.

○ Tarkasta mahdolliset vuodot tankkaamisen jälkeen.

Puhdista polttoainesäiliön kannen ympärillä oleva alue huolellisesti ennen tankkaamista, jotta säiliöön ei pääse likaa.

Käynnistäminen

HUOMIO

Tarkasta ennen käynnistämistä, että leikkuulaite ei kosketa mitään.

1. Käännä virtakytkin (19) asentoon ON (kuva 17).

* Paina polttoainepumppua (20) useita kertoja, kunnes sen tai paluuputken läpi virtaa polttoainetta (kuva 18).

1. Aseta rikastinvipu (21) START-asentoon (kiinni) (A) (kuva 19).

2. Vedä narukäynnistintä rivakasti pitäen tiukasti kiinni kahvasta, jotta se ei pääse napsahtamaan takaisin.

3. Kun moottori on käynnistymäisillään, avaa rikastin (RUN) (B). Vedä käynnistysnarua sitten rivakasti uudelleen.

HUOM

Jos moottori ei käynnisty, toista vaiheet 2–4.

1. Kun moottori on käynnistynyt, anna sen sitten lämmetä 2–3 minuuttia ennen kuormittamista.

2. Tarkista, ettei leikkuuosa pyöri moottorin ollessa tyhjäkäynnillä.

Leikkaaminen (kuvat 20, 21 ja 22)

Käytä leikatessa käyntinopeutta, joka on yli 6 5 00 min ^-1 . Alhaisten nopeuksien käyttäminen pitkään saattaa nopeuttaa kytkimen kulumista.

○ Leikkaa ruoho oikealta vasemmalle.

○ Terän heitto on mahdollinen pyörivän terän osuessa kiinteään kohteeseen, joka on kriittisellä alueella.

Koko laite ja käyttäjä saattavat lennähtää äkillisesti ja vaarallisen nopeasti. Ilmiö on nimeltään terän heitto. Käyttäjä saattaa menettää laitteen hallinnan, mistä saattaa seurata vakava vamma tai kuolema. Terän heitto on todennäköisempi paikoissa, joissa leikattavaa materiaalia ei näe hyvin.

○ Käytä valjaita (jos toimitetaan) kuvan mukaisesti. Koska terä pyörii vastapäivään, leikkaaminen sujuu tehokkaammin oikealta vasemmalle. Pidä sivulliset vähintään 15 metrin etäisyydellä työskentelyalueelta.

○ Käytä paikallisia lakeja ja määräyksiä noudattaen.

HUOM

Paina hätätilanteessa pikavapautuspainiketta tai vedä hätävapautusläppää (jos asennettu).

VAROITUS

Jos leikkuulaite osuu kiveen tai muuhun esteeseen, sammuta moottori ja tarkasta, että leikkuulaite tai sen osat eivät ole vaurioituneet. Jos leikkuulaitteen ympäri kiertyy ruohoa tai korsia, sammuta moottori ja poista ne.

Pysäyttäminen (kuva 23)

Hidasta moottorin nopeutta, anna sen käydä muutaman minuutin ajan joutokäyntiä ja katkaise sitten virta virtakytkimestä (19).

VAROITUS

Leikkuulaite saattaa aiheuttaa vammoja, kun se jatkaa pyörimistä moottorin sammuttamisen jälkeen tai virtasäätimen vapauttamisen jälkeen. Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

Puoliautomaattinen leikkauspää

Käytä leikatessa käyntinopeutta, joka on yli 6500 min ^-1 . Alhaisten nopeuksien käyttäminen pitkään saattaa nopeuttaa kytkimen kulumista.

○ Leikkaa ruoho oikealta vasemmalle.

VAROITUS

Leikkuulaite saattaa aiheuttaa vammoja, kun se jatkaa pyörimistä moottorin sammuttamisen jälkeen tai virtasäätimen vapauttamisen jälkeen. Kun pysäytät laitteen, tarkasta ennen sen maahan laskemista, että leikkuulaite on pysähtynyt.

Syöttää automaattiseti nylonlankaa enemmän, kun sitä napautetaan matalalla pyörimisnopeudella (ei yli 4500 min ^-1 ).

HUOLTO

PAKOJÄRJESTELMÄÄ JA SEN OSIA SAA HUOLTAA, VAIHTAA TAI KORJATA MISSÄ TAHANSA PIENKONEKORJAAMOSSA, TAI OMISTAJA VOI TEHDÄ NÄMÄ TYÖT ITSE.

Kaasuttimen säätäminen (kuva 24)

VAROITUS

○ Leikkuulaite saattaa liikkua kaasutinta säädettäessä.
○ Älä koskaan käynnistä moottoria, ellei koko puhaltimen kotelo ja putki ole paikallaan! Muuten kytkin saattaa irrota ja vammauttaa.

Polittoaine ja ilma sekoittuvat kaasuttimessa. Kun moottori koekäytetään tehtaalla, kaasuttimeen tehdään perussäädöt. Ilmasto tai käyttöpaikan korkeus meren pinnasta saattavat edellyttää lisää säätämistä. Kaasuttimessa on vain yksi säätömahdollisuus:

T = Joutokäynnin säätöruuvi.

Joutokäynnin säätäminen (T)

Tarkasta, että ilmansuodatin on puhdas. Kun joutokäyntinopeus on oikea, leikkuulaite ei toimi. Jos joutok käännä T-ruuvia myötäpäivään (kiinni) moottorin käydessä, kunnes leikkuulaite alkaa liikkua. Avaa ruuvia vastapäivään, kunnes leikkuulaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa alle nopeuden, jolla leikkuulaite alkaa toimia.

Jos leikkuulaite pyörii edelleen joutokäynnin säätämisen jälkeen, ota yhteys Hitachin valtuutettuihin huoltokeskuksiin.

HUOM

Normaali joutokäyntinopeus on 2800–3200 min ^-1 .

VAROITUS

Kun moottori käy joutokäyntiä, leikkuulaite ei saa pyöriä.

Moottoriöljyn vaihto

Likainen moottoriöljy vähentää huomattavasti moottorin käyttöikää.

Tarkasta ja vaihda moottoriöljy säännöllisesti.

HUOMIO

○ Palovammavaaran välttämiseksi anna moottorin jäähtyä täydellisesti ennen moottoriöljyn vaihtoa.
○ Rikkoutumisen estämiseksi varmista, että hiekkaa tai likaa ei pääse säiliöön tankattaessa.

Öljyä vaihdettaessa: Käytettäessä yksikköä ensimmäistä kertaa, noin 10 käyttötunnin jälkeen tai 1 kuukauden jälkeen, kumpi tapahtuu aikaisemmin; siitä eteenpäin joka 50 käyttötunnin jälkeen tai joka 6 kuukauden jälkeen, kumpi tapahtuu aikaisemmin.

Määrätty moottoriöljy: Moniasteöljyn luokitus SAE 10W-30

Moottoriöljyn tilavuus: 80 ml

1. Sammuta virtakytkin.
2. Tarkasta polttoainesäilion korkin tiukkuus.
3. Irrota öljysäiliön korkki, kallista yksikköä niin, että öljysäiliön aukko on alaspäin olevalla sivulla ja tyhjennä moottoriöljy astiaan. (Kuva 25)
4. Kun kaikki moottoriöljy on tyhjennetty, aseta yksikkö vaakatasoon puhtaalle ja tasaiselle pinnalle.
5. Täytä öljysäiliö moottoriöljyllä öljysäiliön aukon suuhun saakka. (Kuva 16)
6. Kiristä öljysäilion korkki huolellisesti käsin.

HUOM

○ Älä hävitä jätemoottoriöljä roskien mukana tai kaada sitä maahan.

Hävitä öljy alueellasi määrätyn tavan mukaan.

Jos olet epävarma, ota yhteyttä myyjään, jolta öljy on ostettu.

Täytä öljysäiliö tälle laitteelle määrätyllä moottoriöljymäärällä. Liallinen tai liian vähäinen moottoriöljymäärä saattaa johtaa moottorin rikkoutumiseen.

○ Moottoriöljy hajoaa luonnollisesti, mikäli sitä ei käytetä. Vaihda moottoriöljy säännöllisesti.

Ilmansuodatin (kuva 26)

Ilmansuodatin on puhdistettava pölystä ja liasta, jotta:

○ Kaasutin toimii oikein

○ Moottori käynnistyy
○ Moottorin teho ei alene
○ Moottorin osat eivät kulu tarpeettomasti
○ Polttoainetta ei kulu epänormaalisti

Puhdista ilmansuodatin päivittäin tai useammin, jos työskentelet erittäin pölyisissä olosuhteissa.

Ilmansuodattimen puhdistaminen

Irrota ilmansuodattimen kansi ja suodatin (22). Huuhtele lämpimässä saippuavedessä. Tarkasta ennen kokoamista, että ilmansuodatin on kuiva. Jonkin aikaa käytettyä ilmansuodatinta ei saa puhdistettua kunnolla. Siksi ilmansuodatin on uusittava säännöllisesti. Vaurioitunut ilmansuodatin on vaihdettava viipymättä.

Polttoaineensuodatin (kuva 27)

Tyhjennä kaikki polttoaine säiliöstä ja irrota polttoaineensuodatin säiliöstä. Vedä suodatinpanos pitimestä ja huuhtele lämpimällä avntia on säädettava, pesuainelidoksella.

Huuhtele kunnolla pesuainejäämän poistamiseksi. Poista vesi puristamalla, ei vääntämällä, ja tuuleta panos kuivaksi.

HUOM

Jos pöly ja lika ovat kovettaneet panoksen, vaihda se.

Sytytystulppa (kuva 28)

Sytytystulpan kuntoon vaikuttavat:

○ Väärin säädetty kaasutin

○ Likainen ilmansuodatin

○ Raskaat käyttöolot (esimerkiksi kylmä sää)

○ Liian paljon moottoriöljyä

Sytytystulppa saattaa tällöin karstoittua, jolloin kone käy tai käynnistyy huonosti. Jos moottori on tehoton, käynnistyy huonosti tai käy joutokäyntiä epätasaisesti, tarkasta ensin sytytystulppa. Jos sytytystulppa on likainen, puhdista se ja tarkasta kärkiväli. S tarvittaessa. Oikea kärkiväli on 0,6 mm. Vaihda sytytystulppa noin 100 käyttötunnin välein tai aikaisemmin, jos elektrodit ovat erittäin syöpyneet.

HUOM

Joillakin alueilla on käytettävä sytytystulppaa, jossa on häiriönestovastus. Jos koneessa oli alun perin tällainen sytytystulppa, korvaa se vastaavan tyyppisellä.

Kulmavaihde (kuva 29)

Irrota rasvatulppa kulmavaihteen sivusta ja tarkasta kulmavaihteen rasvan määrä noin 50 käyttötunnin välein.

Jos vaihteiden kyljissä ei näy rasvaa, täytä vaihde 3/4:aan asti laadukkaalla litiumpohjaisella yleisrasvalla. Älä täytä vaihdetta kokonaan.

Puoliautomaattinen leikkauspää

Nailonlangan vaihto

(1) Irrota kotelo (23) työntämällä lujasti lukitussalpoja sisäänpäin peukaloilla, kuten on näytetty Kuva 30.
(2) Kotelon irrottamisen jälkeen ota kela ulos ja heitä pois jäljelle jäänyt lanka.
(3) Taita uusi nailonlanka epätasaisest puoliksi kuvassa näytetyllä tavalla.
Koukuta nylonlangan U-muotoinen pää kelan keskiseinän uraan (24).
Kelaa langan molemmat puoliskot kelalle samansuuntaisesti pitäen kummankin lankapuoliskon sen omalla puolella väliseinää. (Kuva 31)
(4) Työnnä kumpikin lanka pysäytinaukkoihin (25) jättäen vapaat päät noin 10 cm:n pituisiksi. (Kuva 32)
(5) Työnnä molemmat vapaat päät lankaohjaimen (26) läpi, kun asetat kelaa koteloon. (Kuva 33)

HUOM

Kun asetat kelaa koteloon, yritä asettaa pysäytinaukot (25) linjaan lankaohjaimen (26) kanssa, jotta voit vapauttaa lankaa helposti myöhemmin.

(6) Aseta suojus kotelon ylle niin, että kotelossa olevat tulpan lukitussalvat ulottuvat suojuksen pitkiin reikiin. Sitten työnnä koteloa lujasti, kunnes se napsahtaa paikalleen. (Kuva 34)
(7) Alkuperäisen leikkauslangan pituuden tulisi olla noin 11–14 cm ja sen pitäisi olla yhtä pitkä molemmilla puolilla. (Kuva 35)

Terä (kuva 36)

VAROITUS

Käytä suojakäsineitä, kun käsittelet tai huollat terää.

○ Käytä terävää terää. Tylsä terä juuttuu ja heittää helpommin. Vaihda kiinnitysmutteri, jos se on vaurioitunut ja vaikea kiristää.
○ Kun vaihdat terän, käytä Hitachin suosittelemaa terää, jossa on 25,4 mm:n kiinnitysreikä.
○ Kolmihampaisen terän (27) voi asentaa kumminkin päin.
○ Valitse oikea terä käyttötarkoituksen mukaan.
○ Käytä oikeita työkaluja vaihtaessasi terää.
○ Kun leikkuusärmät tylsyvät, teroita ne, kuten kuvassa. Virheellinen teroittaminen voi saada terän värähtelemään liikaa.
○ Älä käytä taipuneita, vääntyneitä, halkeilleita, rikkoutuneita tai muuten vaurioituneita teriä.

HUOM

Kun teroitat terää, säilytä hampaan alaosan alkuperäinen kaarevuus, jotta se ei halkeile.

Huoltoaikataulu

Alla on joitakin yleisiä huolto-ohjeita. Kysy lisätietoja Hitachin valtuutetuista huoltokeskuksista.

Päivittäinen huolto

○ Puhdista laitteen ulkopinnat.
○ Tarkasta, että valjaat eivät ole vaurioituneet.
○ Tarkasta, onko leikkuulaitteessa vaurioita tai halkeamia. Vaihda suoja, jos siinä on vaurioita tai halkeamia.
○ Tarkasta, että leikkuulaite on keskitetty ja terävä eikä siinä ole halkeamia. Epäkeskinen leikkuulaite tärisee voimakkaasti ja saattaa vaurioittaa laitetta.
○ Tarkasta leikkuulaitteen mutterin tiukkuus.
○ Tarkasta, että terän suojuksessa ei ole vaurioita, ja että sen saa kiinnitettyä varmasti.
○ Tarkasta mutterien ja ruuvien tiukkuus.
○ Tarkasta moottoriöljyn tilavuus ja tila.
○ Tarkista, että laite on vahingoittumaton eikä siinä ole vikoja.

Viikoittainen huolto

○ Tarkasta käynnistin, erityisesti naru ja palautusjousi.
○ Puhdista sytytystulppa ulkopuolelta.
Irrota se ja tarkasta kärkiväli. Säädä 0,6 mm:iin, tai vaihda sytytystulppa.
○ Tarkasta, että kulmavaihteessa on rasvaa 3/4:aan asti.
○ Puhdista ilmansuodatin.

Kuukausittainen huolto

○ Huuhtele polttoainesäiliö bensiinillä.
○ Puhdista kaasuttimen ulkopuoli ja ympäristö.
○ Puhdista puhallin ja sen ympäristö.

Luettelo suositelluista lisävarusteista

Tyyppi N mi		Tekniset tiedot SILMUKKAKAHVA PYÖRÄKAHVA
		Halkaisija	Syöttöjärjestelmän sovitin tai hampalden määärä (terä)	Terän paksuus (mm)tai Trimmerin siiman halkaisija (mm)	CG25EUS (L)	CG25EUS
ALUMIINIPÄÄT	NYLONPÄÄCH-100(W/NYLONLANKA)	4"	Valmiiksi leikattusiima	2,2 - 3,0	●	●
	NYLONPÄÄCH-100				●	●
	NYLONPÄÄCH-300(W/LEIKKURINPITIMENTULPPA)	5"	Manuaalinen siimansyöttö	2,2 - 2,7
	NYLONPÄÄCH-300
TAP & GO-NYLONPÄÄT	NYLONPÄÄBF-5	5"	LM10 x 1,25mutteriLM8 x 1,25	2,2 - 3,0 ●	●
TERÄT	TERÄB3/10/2,0	10" 3 2,0 ●
	TERÄB3/12/3,0	12" 3 3,0
	TERÄB4/9/1,6	9" 4 1 6 ●
	TERÄB4/10/1,6	10" 4 1,6 ●

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai Hitachin valtuutetusta huoltokeskuksesta.

Tila Syy Korjaustoimenpide
Moottori ei käynnisty	Polttoainejärjestelmä	Polttoainesäiliö on tyhjä tai polttoaineen taso on alhainen	Täytä polttoainesäiliö
		Polttoainesäiliössä on vanhaa polttoainetta (epämiellyttävä haju)	Vaihda tilalle uutta polttoainetta
		Polttoainetta on imeytynyt liian paljon, ja sytytystulppa on märkä	1. Irrota sytytystulppa ja anna sen kuivua2. Poista ylimääräinen polttoaine vetämällä käynnistyskahvasta 5 tai 6 kertaa3.Kiinnitäsytytystulppa4. Aseta rikastinvipu RUN-asentoon ja vedä käynnistyskahvasta
		Polttoainesuodatin on tukkeutunut liasta Puhdista	pa polttoainesuodatin
		Polttoaineputki on taipunut tai irronnut	Varmista, että polttoaine pääsee virtaamaan vapaasti
		Kaasutinvika	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
	Sähköjärjestelmä	Pysäytyskytkimen johto on mennyt oikosulkuun	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
		Sytytystulppa on likainen Vaihda tai puhdista sytytystulppa
		Sytytystulpan kärkiväli on liian iso Säädä kärkiväliksi 0,6 mm
		Huono liitäntä suurjännitejohdon ja sytytystulpan välillä	Liitä uudestaan
		Sähköjärjestelmän toimintahäiriö	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
	Muut	Äänenvaimentimen pakokanava on tukkeutunut hiilestä	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin asian korjaamiseksi
Moottori käynnistyy, mutta leikkaa samantien kiinni	Polttoainejärjestelmä	Polttoainesäiliö on tyhjä tai polttoaineen taso on alhainen	Täytä polttoainesäiliö
		Polttoainesäiliössä on vanhaa polttoainetta (epämiellyttävä haju)	Vaihda tilalle uutta polttoainetta
		Moottoriöljyä ei ole lisätty	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
		Rikastinvipu on START-asennossa Aseta rikastinvipu RUN-asentoon
		Polttoainejärjestelmään on päässyt ilmaa	Liitä polttoaineputki tai polttoaineputken liitos uudelleen
		Kaasutinvika	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
	Sähköjärjestelmä	Sytytysvirhe
		Sytytystulpan virhe Vaihda tilalle uusi sytytystulppa
		Sähköjärjestelmän vika	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
	Muut	Moottori ylikuumenee
		Väärä sytytystulpan malli	Vaihda tilalle määritetty osa Katso "TEKNISET TIEDOT"
		Likainen ilmanpuhdistin Puhdista
		Hiili tukkii (äänenvaimentimen pakokanava) Puhdista
		Riittämätön puristuspaine (mäntä, männänrengas, sylinteri)	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin

Tila Syy Korjaustoimenpide
Epätavallinen värinä	Leikkuuosaa ei ole asennettu oikein Katso "Leikkuulaitteen asentaminen"
	Kahva, kahvan kiinnike tai muu kiinnitysosa on löysällä	Tarkista ja kiristä
	Terä on taipunut tai vahingoittunut Vaihda tilalle	uusi terä
	Ruohoa on kietoutunut vaihteiston ympärille Po	sta ruoho
Moottori on käynnissä, mutta leikkuulaite ei liiku.Terä liikkuu huonosti	Ruohoa on kietoutunut vaihteiston ympärille Po	sta ruoho ja lika
Moottori ei pysähdy Pysäytyskytkimen virhe		Pysäytä moottori asettamalla rikastinvipu START-asentoonLopeta laitteen käyttö välittömästi ja ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
Moottori pysähtyy, kun kaasu on suljettu. Tyhjäkäyntinopeus on liian alhainen		Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin
Leikkuulaite jatkaa pyörimistä, kun kaasutin on suljettu.	Tyhjäkäyntinopeus on liian suuri Kaasujohto on liian kireällä	Ota yhteyttä Hitachin valtuutettuihin huoltokeskuksiin

MEANINGS OF SYMBOLS
