Produkttype	Heksesaks / Ryddesag
Modell	CG 25EUS
Motortype	4-takt
Slagvolum	25 cm³
Maks motoreffekt	0.81 kW
Tomgangshastighet	2800-3200 min⁻¹
Utgangsakselhastighet	8900 min⁻¹
Drivstofftype	Blyfri bensin (89 oktan)
Drivstofftankkapasitet	500 cm³
Motoroljetype	SAE 10W-30 flergrads
Motoroljekapasitet	80 ml
Tennplugg	NGK CMR5H
Kutteutstyr	Nylonsnor eller metallblad (255 mm diameter)
Lydtrykknivå	88 dB(A)
Garantert lydeffektnivå	108 dB(A)
Vibrasjonsnivå (fremre håndtak)	4.6 m/s²
Vibrasjonsnivå (bakre håndtak)	4.6 m/s²
Tørrvekt	5.4 kg
Kuttebeskyttelse	Inkludert
Sele	Skuldersele inkludert
Vedlikeholdsintervall	Luftfilter daglig, oljeskift etter 10t (første) deretter hver 50t
Garanti	I henhold til lokale forskrifter

Ofte stilte spørsmål - CG 25EUS HITACHI

Hvilken type drivstoff bruker Hitachi CG 25EUS?

CG 25EUS bruker blyfri bensin med oktantall 89 eller høyere. Den er en 4-takts motor, så ikke bland olje med drivstoffet. Bruk separat motorolje (SAE 10W-30) i oljetanken.

Hvordan starter jeg heksesaksen?

Sørg for at tenning er PÅ. Trykk på pumpebollen flere ganger til drivstoffet strømmer. Sett chokespak til START. Trekk starterhåndtaket raskt. Når motoren prøver å starte, sett choke til KJØR og trekk igjen. La motoren varmes opp i 2-3 minutter før bruk.

Hva er riktig tomgangshastighetsjustering?

Med motoren i gang, juster tomgangsjusteringsskruen (T) slik at kutteutstyret ikke roterer. Skru inn til rotasjon starter, deretter ut til den stopper. Riktig tomgangshastighet er 2800-3200 min⁻¹.

Hvordan skifter jeg motoroljen?

La motoren avkjøles. Slå av tenning. Fjern oljelokket, vipp enheten for å tømme oljen. Fyll med 80 ml SAE 10W-30 olje opp til tankåpningen. Sett tilbake lokket. Skift etter første 10 timer, deretter hver 50 timer.

Hvilke kutteutstyr er kompatible?

Enheten aksepterer enten et nylonkuttehode (f.eks. semi-automatisk hode med 2,4-3,0 mm snor) eller et metallblad (255 mm diameter, 3 eller 4 tenner). Bruk alltid originale Hitachi-utstyr.

Hvordan bytter jeg nylonsnoren i det semi-automatiske hodet?

Fjern dekselet ved å trykke på låsetappene. Ta ut spolen. Brett en 2 m lengde med 3,0 mm snor ujevnt i to. Hekt U-formen inn i sporets spor, vikle begge halvdelene i samme retning, la 10 cm ender stå igjen. Stikk endene gjennom snorguiden, sett sammen igjen. Juster snorlengden til 11-14 cm.

Hvorfor starter motoren men stopper så?

Sjekk om drivstofftanken er tom eller drivstoffet er gammelt (skift hvis ubehagelig lukt). Sørg for at choke er i KJØR-stilling. Rengjør eller skift drivstoffilteret. Hvis problemet vedvarer, kontakt et Hitachi-autorisert servicesenter.

Hvor ofte bør jeg rengjøre luftfilteret?

Rengjør luftfilteret daglig eller oftere i støvete forhold. Fjern deksel og filter, skyll i varmt såpevann, tørk helt før montering. Skift om skadet.

Hva er riktig tennpluggavstand?

Riktig tennpluggavstand er 0,6 mm. Bruk NGK CMR5H-plugg. Rengjør eller skift hvis skitten eller erodert. Skift etter omtrent 100 driftstimer.

Kan jeg bruke enheten uten beskyttelsen?

Nei, kutteutstyrets beskyttelse er obligatorisk for sikkerhet. Den hindrer kontakt med bladet og reduserer risikoen for kastede gjenstander. Sørg alltid for at beskyttelsen er riktig festet før bruk.

BRUKSANVISNING CG 25EUS HITACHI

Påfyllning av motorolja

Rengöring av luftfilter

○ Anvendes i henhold til lokale love og regulativer.

Transport og opbevaring

Drivaksel til motor (Fig. 1)

Gentag procedurerne fra 2 til 4, hvis motoren ikke starter.

Semiautomatisk trimmerhoved

Luftfi Iteret skal renses for snavs og støv for at undgå:

Semiautomatisk trimmerhoved

Vedligeholdelsesplan

Daglig vedligeholdelse

Ugentlig vedligeholdelse

Månedlig vedligeholdelse

MERK: Enkelte modeller er ikke utstyrt med disse symbolene.

	Symboler⚠ ADVARSELFølgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
	Det er viktig at du leser igjennom, forstår og overholder alle sikkerhetstiltak og advarsler. Uforsiktig eller feil bruk av dette produktet kan forårsake alvorlige personskader eller dødsfall.		Av/Stopp
			Nødstopp
			Motoroljepåfylling
	Les igjennom, forstå og følg alle advarsler og instruksjoner som er oppgitt i denne bruksanvisningen og på produktet.		Drivstoff påfylling
	Bruk alltid vernebriller, vernehjelm og hørselsvern når du bruker dette produktet.		Tomgangsjustering
[GBA2]	Ikke bruk stive kniver eller kniver i metall hvis dette symbolet vises på produktet.		Påfyllingspump
	Hold alle barn, tilskuere og medhjelpere 15 meter unna gresstrimmeren når den er i bruk. Slå av motoren og kutteutstyret umiddelbart dersom noen nærmer seg deg når du bruker gresstrimmeren.		Garantert lydeff ektnivå
	Vær oppmerksom på gjenstander som kan kastes opp av gresstrimmeren.		Varm overflate - Kontakt med varm overfl ate kan forårsake alvorlige forbrenninger.
	Viser maksimal rotasjonshastighet for drivakselen. Ikke bruk kutteutstyr med en lavere rotasjonshastighet enn akselen.		Hekketrimmerutstyret kan ikke brukes på modeller med dette merket.
	Bruk hansker når nødvendig, f.eks. ved montering av kutteutstyr.		Gresstrimmeren kan slynges opp hvis den roterende kniven kommer i kontakt med en solid gjenstand. Dette kan igjen forårsake et kraftig slag i gresstrimmeren og for brukeren. Denne reaksjonen kalles knivstøt. Et knivstøt kan gjøre at brukeren mister kontroll over gresstrimmeren, som igjen kan forårsake alvorlige personskader. Knivstøt kan forekomme oftere på steder med tett gress eller kratt hvor du har dårlig sikt.
	Ha på deg solid fottoy med sklisikre såler.
	Choke - Kjørestilling (Åpen)
	Choke - Kvalt posisjon (Lukket)
:mm	LPå/Start		Indikerer plasseringen for håndtaket. Ikke fest håndtaket over dette punktet.
Før du bruker gresstrimmerenLes bruksanvisningen nøye.Kontroller at kutteutstyret er riktig montert og justert.Start motoren og kontroller justeringen av forgasseren. Se avsnittet “VEDLIKEHOLD”.

Innhold

HVA ER HVA 28

ADVARSLER OG SIKKERHETSINSTRUKSJONER ....29

SPESIFIKASJONER....30

MONTERING....31

BRUK 32

VEDLIKEHOLD....33

Fordi denne bruksanvisningen gjelder for flere modeller, kan det være at produktet som er avbildet varierer noe fra din egen modell. Følg instruksjonene som gjelder for din modell.

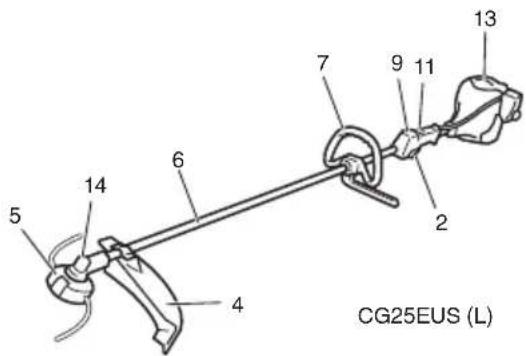

1. Bensinlokk
2. Gasshåndtak
3. Starthändtak
4. Kutteutstyrsbeskytter
5. Kutteutstyr
6. Drivakselrør
7. H andtak
8. Opphengingsløkke
9. Startknapp
10. Sele
11. Gassregulatorsperre
12. Chokehendel
13. Motor
14. Vinkeloverføring
15. Kombinøkkel
16. Bruksanvisning
17. Oljelokk
18. Sekskantet skiftenøkkel
19. Nøkkel
20. Vernebriller
21. Knivdeksel (hvis maskinen er utstyrt med dette)
22. Svinghette
23. Ledningsklump (hvis maskinen er utstyrt med dette)

Ha alltid på deg kraftige langbukser, støvler med godt grep, hansker og langermet skjorte. Ikke ha på deg løstsittende tøy, smykker, shorts, sandaler eller gå barbeint når du bruker gresstrimmeren. Sett opp håret slik at det ikke rekker nedenfor skulderhøyde.

○ Bruk aldri gresstrimmeren hvis du er trøtt, syk eller påvirket av alkohol, rusmidler eller medikamenter.

○ Ikke bruk verktøyet når det er natt eller dårlig vær når det er liten sikt. Og ikke bruk verktøyet når det regner eller rett etter at det har regnet.

○ La aldri barn eller personer uten riktig opplæring og erfaring bruke gresstrimmeren.

○ Langvarig eksponering for støy kan føre til permanent hørselsskade. Bruk godkjent hørselsvern. Vær oppmerksom på omgivelsene dine. Vær oppmerksom på eventuelle tilskuere som signaliserer om et problem. Fjern sikkerhetsutstyr straks etter at motoren er slått av.

○ Bruk vernehjelm

☐ Du må aldri starte eller kjøre motoren inne i et lukket rom eller en bygning. Innånding av eksosgass kan være dødelig.

○ Hold håndtakene frie for olje og drivstoff.

○ Hold hendene borte fra kutteutstyret.

Det er viktig at du tar jevnlige pauser ved lengre tids bruk, for å unngå at fingrene blir følelsesløse pga. vibrasjonene fra gresstrimmeren.

ADVARSEL

Antivibrasjonssystemer garanterer ikke at du vil unngå følelsesløse fi ngre eller senebetennelse. Du må derfor undersøke hendene og fingrene dine nøye hvis gresstrimmeren ofte. Ta kontakt med legen din umiddelbart dersom du opplever noen av de ovennevnte symptomene.

Hvis du bruker elektrisk/elektronisk medisinsk utstyr, som f.eks. en pacemaker, må du rådføre deg med legen din samt produsenten av det medisinske utstyret før du bruker noen form for motordrevet utstyr.

Maskinsikkerhet

Bytt ut deler som er revnet, sprukket eller skadet på noen måte før du bruker gresstrimmeren. Defekte deler kan øke risikoen for ulykker og kan føre til personskade.

○ Kontroller at vernedekslet er riktig montert og forsvarlig festet.

○ Ikke la andre personer stå i nærheten när du justerer forgasseren.

○ Bruk kun tilbehør som er anbefalt av produsenten for denne gresstrimmeren.

ADVARSEL

Du må aldri foreta noen form for endringer til gresstrimmeren. Ikke bruk gresstrimmeren til andre formål enn det den er beregnet til.

- Ikke-verifiserte endringer og/eller tilbehør kan føre til alvorlig personskade eller død for operatøren eller andre.

Drivstoff sikkerhet

○ Bland og fyll drivstoff utendørs på et sted hvor det ikke finnes gnister eller fl ammer.

○ Bruk en kanne som er godkjent for drivstoff.

Drivstoff er lettantennelig, eksplosivt og farlig å innånde. Vær derfor ekstra forsiktig når du håndterer eller fyller drivstoff.

Kuttesikkerhet

- Bruk kun gresstrimmeren til å klippe gress og buskas. - Kontroller området hvor du skal bruke gresstrimmeren før du begynner. Fjern eventuelle gjenstander som kan kastes opp eller sette seg fast i gresstrimmeren.

Hold andre personer, inkludert barn, dyr, tilskuere og medhjelpere utenfor faresonen på 15 meter. Stopp motoren øyeblikkelig hvis noen nærmer seg när du bruker gresstrimmeren.

○ Hold alltid motoren på høyre side av kroppen.

○ Hold kutteutstyret under knehøyde.

Når du skal forflytte deg til et nytt arbeidsområde, må du slå av gresstrimmeren og passe på at alt kutteutstyr har stoppet helt.

○ Forviss deg alltid om at motoren er slått av og at alt kutteutstyr har stoppet helt før du fjerner gress, buskas o.l. fra kutteutstyret.

○ Ha alltid med deg förstehjelpsutstyr när du skal bruke noen d u form forknætordrevet utstyr.

Du må aldri starte eller kjøre motoren inne i et lukket rom eller en bygning og/eller i nærheten av lettantennelige væsker. Innånding av eksosgass kan være dødelig.

Hvis verktøyet fungerer dårlig og gir ifra seg en underlig lyd eller vibrasjon, skru av motoren med en gang og spør leverandøren om å sjekke og reparere den. Fortsatt bruk under slike forhold kan føre til personskade eller verktøyskade.

○ Bruk i samsvar med lokale lover og bestemmelser.

Vedlikeholdssikkerhet

○ Vedlikehold gresstrimmeren i henhold til de anbefalte fremgangsmåtene.
○ Koble fra tennpluggen før du begynner vedlikeholdsarbeidet, unntatt när du justerer forgasseren.
○ Ikke la andre personer stå i nærheten när du justerer forgasseren.
○ Bruk kun originale Hitachi-reservedeler som er anbefalt av produsenten.

Transport og oppbevaring

○ Bær gresstrimmeren med motoren slått av og lyddemperen vendt bort fra kroppen.
○ La motoren kjøles ned, tøm drivstoff tanken og sikre gresstrimmeren før den oppbevares eller transporteres.
Tøm drivstofftanken før du setter bort gresstrimmeren til oppbevaring. Vi anbefaler at du tømmer drivstofftanken hver gang du har brukt gresstrimmeren. Hvis det finnes drivstoff i tanken, må gresstrimmeren oppbevares slik at drivstoffet ikke lekker ut.

○ Oppbevar alltid gresstrimmeren utilgjengelig for barn.

○ Rengjør og vedlikehold gresstrimmeren nøye, og oppbevar den på et tørt sted.

○ Pass på at motoren er slått av när gresstrimmeren skal transporteres eller oppbevares.
○ Ved transport eller lagring, må vernedekslet settes over kniven.
○ Maskinen må sikres under transport for å hindre drivstoffl ekkasje, materielle skader og personskader.

Vær forsiktig og bruk sunn fornuft hvis det oppstår situasjoner som ikke er beskrevet i denne brukerveiledningen. Ta kontakt med Hitachi-godkjente servicesentre dersom du trenger hjelp. Vær spesielt oppmerksom på informasjon som er merket med følgende uttrykk:

ADVARSEL

Indikerer stor fare for alvorlige personskader eller dødsfall dersom instruksjonene ikke følges.

FORSIKTIG

Indikerer mulighet for person- eller utstyrsskade dersom instruksjonene ikke følges.

MERK

Nyttig informasjon for riktig funksjon og bruk.

FORSIKTIG

Ikke ta fra hverandre startsnoren. Du kan pådra deg personskade fra fjæren i startsnoren.

SPESIFIKASJONER

Modell CG25EUS CG25EUS (L)
MotorForskyvning ( cm^3 )TennpluggTomgangs hastighet ( min^1 )Hastighet til ytelses akselen ( min^-1 )Maks motor ytelse (kW)		25NGK CMR5H2800—320089000,81		25NGK CMR5H2800—320089000,81
Kapasitet for drivstoff tank ( cm^3 )		550		550
Motoroljekaspasitet ( cm^3 )		80		80
Vekt uten drivstoff og olje (kg) 5,4 5,2
Kutte tilbehør	Type / Dia. (mm)	Nylontråd	Metallblad / 255	Nylontråd
Lydtrykknivå	(ISO22868)
LpA (dB (A))	Ekvivalent*Usikkerhet	883	883	883
Målt lydeffektnivå	(2000/14/EC)Full hastighet	105	102	105
LwA (dB (A))
Garantertlydeffektnivå LwA(dB (A))	(2000/14/EC)Full hastighet	108	105	108
Vibrasjonsnivå ( m/s^2 ) (ISO22867)
Tilsvarende* (fremre/venstre håndtak)		4,6	6,5	4,8
Tilsvarende* (bakre/høyre håndtak)		4,6	5,0	3,2
Usikkerhet		1,5	1,5	1,5

MERK

Et tilsvarende støy/vibrasjonsnivå er kalkulert som den tidsveide totale energien for støy-/vibrasjonsnivåer under forskjellige arbeidsforhold, med følgende tidsfordeling:

*: 1/2 tomgang, 1/2 full hastighet

Alle data kan endres uten varsel.

MONTERING

Feste drivakselen til motoren (Fig. 1)

Skru låsebolten (1) på røret slik at boltespissen ikke hindrer drivakselrøret fra å settes inn. Drivakselrøret settes inn ved å holde låsebolten utover for å unngå at innsidenippelen også hindrer innsettingen.

Press drivakselen godt inn i motorens koblingsboks, til posisjonsmerket (2) på drivakselrøret møter koblingsboksen.

MERK

Hvis det er vanskelig å presse drivakselen inn til posisjonsmerket på drivakselrøret, kan drivakselen dreies med eller mot klokka i enden av klippemonteringen. Stram til låsebolten ved å justere den mot hullet i akselrøret. Skru deretter klembolten (3) godt til.

Montere håndtaket

ADVARSEL

Bruk alltid en sperrestang (4) og skuldersele sammen med løkkehåndtaket. (Fig. 2)

Fest håndtaket til drivakselrøret med vinkelen mot motoren.

Juster plasseringen til den mest komfortable stillingen før bruk.

MERK

Fjern håndtakfestet (5) fra monteringen. (Fig. 3)

Plasser håndtakene og fest håndtakfestet lett med fire skruer. Juster til ønsket stilling. Sett deretter håndtaket godt fast med skruene.

Ta av dekslet på luftfiltret. (Fig. 5)

Hvis den ytre enden på gasswiren (7) er gjenget, skru den helt inn i kabelfestet (8). Stram deretter denne enden mot kabelfestet (8) ved bruk av justeringsmutteren (9).

Koble enden på gasswiren (10) til forgasseren (11), og sett på svinghetten (hvis gresstrimmeren er utstyrt med dette) på svingfestet.

Koble til luftfi Iterets deksel.

Montering av knivbeskytter (Fig. 8)

MERK

Skru beskyttelsesholderen godt til slik svinger eller beveger seg ned under bruk.

Monter knivbeskytteren på beskyttelsesholderen, som også fester beskyttelsen til girkassen ved hjelp av beskyttelsens to festeskruer.

ADVARSEL

Enkelte knivbeskyttere er utstyrt med skarpe kantbegrensere. Vær forsiktig når du håndterer den.

For å fjerne forlengelsesstykket, se illustrasjonen. Ha hansker fordi forlengelsesstykket har en skarp kantbegrenser. Trykk deretter inn de tre firkantede tappene, en etter en i rekkefølge. (Fig. 10)

Installasjon av Semi-Auto kuttehode

1. Funksjon

Mater automatisk mer nylontrimtråd när den går på lavt rpm (ikke mer enn 4500 min ^-1 ).

Spesifi kasjoner

Kode nr.	Type festeskrue	Rotasjonsretning	Størrelse på festeskrue
6696454	Innvendig skrue	Mot urviseren	M10×P1,25-LH

Anvendelig nylonsnor

Snordiameter: Φ3,0 mm Lengde: 2 m

Snordiameter: Φ2,4 mm Lengde: 4 m

1. Forholdsregler

○ Kassen må festes sikkert til dekselet.

○ Kontroller dekselet, kassen og andre komponenter for brudd eller andre skader.

○ Kontroller om det er slitasje på kasse og bunn.

Hvis slitasjegrensemerket (12) på kassen ikke lenger er synlig eller hvis det er hull i bunnen (13) av knappen, skal det skiftes ut med nye deler omgående. (Fig. 11)

○ Kuttehodet må monteres sikkert til enhetens girkasse.

For å få meget stor ytelse og pålitelighet, skal man alltid bruke Hitachi trimtråd. Bruk aldri tråder eller andre materialer som kan bli et farlig prosjektil.

Hvis kuttehodet ikke mater trimtråd riktig, skal man kontrollere at nylontråden og alle komponenter er riktig montert. Ta kontakt med Hitachi-godkjente servicesentre dersom du trenger hjelp.

1. Installasjon (Fig. 12)

○ Monter kuttehodet på girkassen på gresstrimeren/ buskrydderen. Monteringsmutteren (14) er venstregjenget. Vri med urviseren for å løsne/mot urviseren for å feste.

MERK

Da knivholderdekselet ikke brukes her, skal det oppbevares for neste gangs bruk av metallkniv, hvis den er utstyrt med dette.

Sett en unbrakonøkkel (15) i hullet på girkassen for å låse knivholderdekselet.

1. Justere trådlengden

○ Sett motorhastigheten så lavt som mulig og bank hodet mot bakken. Nylontråden blir dratt ut ca 3 cm med hvert bank mot

at kbakkerb (Fig.k13)tteren ikke

Du kan også utvide nylontråden med hendene men motoren da være helt stoppet. (Fig. 14)

- Juster nylonontråden til riktig lengde på 11 – 14 cm før hver operasjon.

Montere kniven (Fig. 15)

(Hvis gresstrimmeren er utstyrt med dette)

Når du monterer kniven, pass på at den er fri for sprekker og skade, samt at kuttekanten peker den riktige veien.

MERK

○ Når du monterer lokket for knivholderen (16), pass på at den skålformede siden peker oppover.

○ Sett inn pipenøkkelen (15) i hullet på vinkeloverføringen for å feste knivholderen (17) på plass. Vær oppmerksom på at festebolten eller mutteren (18) for kniven er venstregjenget (vri den med klokken for å løsne / mot klokken for å stramme). Stram til festebolten eller mutteren med pipenøkkelen.

FORSIKTIG

○ Kontroller at kniven er riktig montert før du bruker gresstrimmeren.
Hvis gresstrimmeren er utstyrt med et beskyttelsesdeksel under kniven, kontroller at det er fritt for slitasje eller sprekker før bruk. Hvis det er skadd eller slitt må det skiftes ut, da dette er en slitasjedel.
○ Ha alltid på deg hansker när du håndterer knivbladet.

ADVARSEL

For Hitachi hoder eller legerte Hitachi-hoder, bruk kun en fl eksibel, metallfri trimmetråd som anbefales av produsenten. Bruk aldri wire eller stältråd. De kan knekke og slynges ut.

BRUK

Motorolje

○ Bruk alltid den spesifiserte motoroljen (helårsolje med klassifi sering SAE 10W-30). Bruk utilstrekkelig motorolje eller bruk av motoroljer andre enn de spesifiserte typene kan forårsake maskinskade på enheten.

Fylle opp motorolje

○ Plasser enheten horisontalt på en ren, flat overflate.
○ Ta av oljelokket og kontroller hvorvidt motoroljen kommer opp til munningen på oljetankens åpning. (Fig. 16)
Hvis oljenivået er lavt eller när man bruker enheten förste gang, skal man fylle tanken med motorolje til munningen av oljetankens åpning.

○ Hvis motoroljen er påfallende skitten eller missfarget, skal oljen skiftes.

○ Skru oljelokket godt til etter påfylling.

Når man bruker enheten første gang, skal man skifte motorolje etter å ha kjørt motoren i ca 10 timer. Deretter skal man skifte motorolje etter hver 50 timers bruk.

FORSIKTIG

For å unngå fare for brannskader, skal man la motoren avkjøles godt før man skifter motorolje.
For å forhindre maskinskade, skal man sikre at det ikke kommer sand eller skitt i tanken ved oppfylling.

Drivstoff

ADVARSEL

○ Sørg for god ventilasjon ved fylling og håndtering av drivstoff.
Drivstoff er svært brannfarlig og du kan pådra deg alvorlige personskader dersom du innånder drivstoffdamp eller söler drivstoff på huden. Vær alltid forsiktig når du håndterer drivstoff. Sørg alltid for god ventilasjon når du håndterer drivstoff innendørs.

○ Bruk alltid blyfri bensin merket med 89 oktan.

- Ikke bruk blanding av bensin og motorolje da dette kan føre til startfeil eller reduksjon av eff ekten. Stop

Fylle på drivstoff

ADVARSEL

○ Slå alltid av motoren för du fyller på drivstoff.
- Åpne lokket på drivstofftanken forsiktig när du fyller på drivstoff, slik at et eventuelt overtrykk kan slippe ut.
○ Skru tanklokket godt til etter påfylling av drivstoff.
Flytt gresstrimmeren minst 3 meter fra stedet hvor du fylte drivstoff før du starter motoren.
○ Hvis du soler drivstoff på toyet ditt, må du vaske det bort med såpe umiddelbart.
○ Kontroller for drivstofflekkasje etter hver påfylling av drivstof.

Før du fyller på drivstoff, må du rengjøre området rund tanklokket nøye for å forhindre at smuss faller ned i tanken.

Starte gresstrimmeren

FORSIKTIG

Kontroller at kutteutstyret ikke er i kontakt med noe før du starter motoren.

1. Sett tenningsbryteren (19) til posisjon ON (PÅ). (Fig. 17)
   * Trykk på primeren (20) gjentatte ganger, slik at drivstoffet sendes gjennom primeren eller returledningen. (Hvis montert) (Fig. 18)
2. Sett chokehendelen (21) til START-posisjon (lukket) (A) (Fig. 19)
3. Trekk raskt i startsnoren mens du holder et fast grep i håndtaket, slik at det ikke slår tilbake.
4. Når du hører motoren er i ferd med å starte, flytter du chokehendelen til RUN (DRIFT) posisjon (åpen) (B). Trekk deretter raskt i startsnoren på nytt.

MERK

Hvis motoren ikke starter, gjenta punktene 2 til 4 på nytt.

○ Motoren må brukes med et turtall på over 6500 under klipping. Hvis gresstrimmeren brukes med et lavt turtall over en lengre periode, kan clutchen raskt slites ut.
○ Klipp gresset fra høyre mot venstre.
○ Gresstrimmeren kan slynges opp hvis den roterende kniven kommer i kontakt med en solid gjenstand.
Dette kan igjen forårsake et kraftig slag i trimmeren og for brukeren. Denne reaksjonen kalles knivstøt. Et knivstøt kan gjøre at brukeren mister kontroll over gresstrimmeren, som igjen kan forårsake alvorlige personskader. Knivstøt kan forekomme oftere på steder med tett gress eller kratt hvor du har dårlig sikt.
☐ Bruk selen, slik vist i illustrasjonen (hvis gresstrimmeren er utstyrt med dette). Kniven roterer mot klokken. Vi anbefaler derfor at du flytter gresstrimmeren fra høyre mot venstre for å klippe på en mest mulig eff aktiv måte. Hold andre personer minst 15 meter unna stedet hvor du klipper.
○ Bruk i samsvar med lokale lover og bestemmelser.

MERK

Hvis kutteutstyret kommer i kontakt med steiner eller andre gjenstander, slå av motoren og kontroller at utstyret og a relaterte deler ikke er skadet. Hvis gress eller planter vikles rung kutteutstyret, slå av motoren og fjern det fra utstyret.

Stoppe gresstrimmeren (Fig. 23)

Hvis kutteutstyret fortsatt er i bevegelse, kan det forårsake alvorlige personskader selv etter at motoren er slått av og gasshåndtaket er sluppet opp. Når gresstrimmeren er slått av, kontroller at kutteutstyret har stoppet helt før du setter ned gresstrimmeren.

Semi-Auto kuttehode

○ Motoren må brukes med et turtall på over 6500 min ^-1 under klipping. Hvis buskrydderen brukes med et lavt turtall over en lengre periode, kan clutchen raskt slites ut.
○ Klipp gresset fra høyre mot venstre.

ADVARSEL

Hvis kutteutstyret fortsatt er i bevegelse, kan det forårsake alvorlige personskader selv etter at motoren er slått av og gasshåndtaket er sluppet opp. Når buskrydderen er slått av, kontroller at kutteutstyret har stoppet helt før du setter den ned.

Mater automatisk mer nylontrimtråd när den går på lavt rpm (ikke mer enn 4500 min ^-1 ).

VEDLIKEHOLD

VEDLIKEHOLD, UTSKIFTNING AV DELER OG REPARASJON AV UTSTYROG SYSTEMER FOR AVG UTFÖRES AV ETHVERT MOTORREPARASJONSVERKSTED ELLER AV EN ENKELTPERSON.

Justere forgasseren (Fig. 24)

ADVARSEL

○ Kutteutstyret kan rotere när forgasseren justeres.
○ Start aldri motoren uten at et komplett viftehus er montert! Hvis ikke kan clutchen løsne og forårsake personskade.

Drivstoff blandes med luft i forgasseren. Forgasseren ble justert når motoren ble testet på fabrikken. Det kan være nødvendig med ytterligere justeringer, avhengig av klimaet og høyden over havet som gresstrimmeren skal brukes i. Forgasseren har en justeringsmulighet:

T= skrue for tomgangshastighet.

Justere tomgangshastigheten (T)

Kontroller at luftfiltret er rent. Når tomgangshastigheten er riktig justert, vil ikke kutteutstyret rotere. Hvis det er nødvendig å justere tomgangshastigheten, skru igjen T-skruen (med klokken) mens motoren går, til kutteutstyret begynner å rotere. Åpne skruen (mot klokken) til klippeutstyret stopper å rotere. Du har oppnådd riktig tomgangshastighet når motoren går jevnt i alle stillinger, godt under turtallet som starter kutteutstyrets rotasjon.

Hvis kutteutstyret fortsatt roterer när du har justert tomgangshastigheten, må du kontakte Hitachi-godkjente servicesentre.

MERK

Standard tomgangs rpm er 2800–3200 min

ADVARSEL

Kutteutstyret skal ikke under noen omstendigheter rotere när motoren går på tomgang.

Skifte motorolje

Skitten motorolje vil redusere levetiden på motoren betraktelig. Kontroller og skift olje regelmessig

FORSIKTIG

For å unngå fare for brannskader, skal man la motoren avkjøles godt før man skifter motorolje.

For å forhindre maskinskade, skal man sikre at det ikke kommer sand eller skitt i tanken ved oppfylling.

Når man skifter olje: Når man bruker enheten for første gang, etter ca 10 timers drift eller etter 1 måned, hvilket som oppstår først, og deretter etter hver 50. timers drift eller hver 6. måned, hvilket som oppstår først.

Spesifisert motorolje: Helårsolje med klassifisering SAE 10W-30

Motoroljekapasitet: 80 ml

1. Slå av tenningsbryteren.
2. Kontroller at drivstoffl okket er godt festet.
3. Ta av oljelokket, vipp enheten slik at åpningen på oljetanken er på undersiden og tøm motoroljen i en beholder. (Fig. 25)
4. Når all motoroljen er tømt ut, skal man plassere enheten horisontalt på en ren, flat overflate.
5. Fyll oljetanken med motorolje opp til munningen av oljetankens åpning. (Fig. 16)
6. Skru oljelokket godt til med hånden.

MERK

- Ikke deponer spillolje sammen med husholdningsavfallet eller i bakken. Deponer olje i henhold til de spesifiserte metodene for ditt område.

Hvis du ikke er sikker, kontakt forhandleren der oljen ble kjøpt.

○ Fyll oljetanken med spesifisert mengde motorolje.

For mye eller for lite motorolje kan føre til havari.

○ Motorolje forringes naturlig selv om den er ubrukt.

Skifte motorolje regelmessig.

Luftfilter (Fig. 26)

Luffi Iteret må renses for støv og smuss for å unngå:

○ Funksjonsfeil for forgasseren

○ Startproblemer

○ Redusert motoreffekt

○ Unødvendig slitasje på motordeler

○ Unormalt drivstofforbruk

Rens luftfilteret daglig, eller oftere dersom du arbeider i svært støvfylte omgivelser.

Rense luftfilteret

Fjern dekslet på luftfilteret og ta ut filteret (22). Skyll både dekslet og filteret i varmt såpevann. Kontroller at filteret er tört før du setter det tilbake på plass. Et luftfilter som har vært brukt over lengre tid vil ikke kunne renses helt. Luftfilteret må derfor skiftes ut med et nytt med jevne mellomrom. Et skadd luftfilter må alltid erstattes.

Drivstofffilter (Fig. 27)

Tøm ut alt drivstoff i drivstofftanken og ta ut drivstofffilteret i tanken. Ta ut filterelementet av beholderen og vask det i varmt såpevann.

Skyll deretter filterelementet nøye for å fjerne alle såperester. Kryst (ikke vri opp) filterelementet for å fjerne overflødig vann, og la det deretter lufttørke.

MERK

Tennpluggens forfatning vil påvirkes av:

○ Feil innstilling av forgasseren

○ Et skittent luftfi Iter

○ Tøffe driftsforhold (slik som kaldt vær)

○ For mye motorolje

Disse faktorene vil tette til elektrodene på tennpluggen, som kan forårsake funksjonsfeil og startproblemer. Hvis motoreffekten er lav, gresstrimmeren er vanskelig å starte eller tomgangshastigheten er svak, skal tennpluggen alltid kontrolleres først. Hvis tennpluggen er skitten, rengjør den og kontroller avstanden mellom elektrodene. Juster på nytt om nødvendig. Den riktige avstanden er 0,6 mm. Tennpluggen bør skiftes ut etter ca. 100 driftstimer, eller tidligere dersom elektrodene er svært slitte.

MERK

På enkelte steder er det påbudt med en motstandstennplugg for å undertrykke tenningssignaler. Hvis gressklipperen opprinnelig var utstyrt med en motstandstennplugg, må den erstattes med samme type tennplugg.

Vinkeloverføring (Fig. 29)

Kontroller smørenivået for vinkeloverføringen eller vinkelgiret ca. hver 50. driftstime ved å fjerne lokket på smørepåfyllingspluggen på siden av vinkeloverføringen.

Hvis du ikke kan se smøremiddel på kanten av giret, fyll overføringen med lithiumbasert smøremiddel av høy kvalitet opp til 3/4 full. Ikke fyll overføringen fullstendig.

Semi-Auto kuttehode

Skifte ut nylonontråd

(1) Ta av kasen (23) ved å trykke låseklaffen med tomlene som vist i Fig. 30.

(2) Etter at kassen er tatt av, ta ut spolen å kasser den gjenværende tråden.
(3) Vikle den nye nylonträden ujevnt i to som vist på bildet.

Vikle begge halvdelene på spolen i samme retning, ved å holde hver halvdel av tråden på sin egen side av delingen. (Fig. 31)

(4) Trykk hver tråd i stopphullene (25), og la de være igjen løse ender som er ca 10 cm lange. (Fig. 32)
(5) Sett inn begge de løse endene på tråden gjennom snorføreren (26) når man setter spolen i kassen. (Fig. 33)

MERK

Når man setter en spole i kassen, skal man prøve å stille opp stopperhullene (25) med trådføreren (26) for enklere trådfrigjøring senere.

(6) Sett dekselet over kassen slik at lokkets låseklaff på kassen møter de lange hullene på dekselet. Trykk deretter kassen sikkert til den klikker på plass. (Fig. 34)
(7) Innledende lengde på trimtråden skal være ca 11 - 14 cm og skal være like lang på begge sidene. (Fig. 35)

Kniv (Fig. 36)

ADVARSEL

☐ Bruk en skarp kniv. En sløv kniv har lettere for å sette seg fast og gi slag. Erstatt festemutteren hvis den er skadet eller vanskelig å stramme.
○ Når kniven skal erstattes, kjøpe en kniv som anbefales av Hitachi med et 25,4 mm festehull.
○ Kniver med 3 tenner (27) kan brukes på begge sider.
○ Bruk en riktig kniv for arbeidet som skal utføres.
○ Bruk riktig verktøy när du skifter ut kniven.
○ Hvis kuttekanten er sløv, kan du slipe eller file kniven slik vist i illustrasjonen. Feil sliping kan føre til store vibrasjoner.
○ Kast en kniv som er bøyd, skjev, sprukket, brekt eller skadd på noen som helst måte.

MERK

Når en kniv slipes er det viktig å opprettholde den opprinnelige formradiusen nederst ved tennene for å unngå sprekkdannelse.

Vedlikeholdsplan

Nedenfor vil du finne noen generelle vedlikeholdsinstruksjoner. For mer informasjon, vennligst ta kontakt med Hitachi-godkjente servicesentre.

Daglig vedlikehold

○ Rengjør gresstrimmeren utvendig.
○ Kontroller at selen er uskadd.
○ Kontroller at knivbeskytteren ikke er skadd eller sprukket. Bytt ut knivbeskytteren dersom det er skadd eller sprukket.
○ Kontroller at mutteren på kutteutstyret er tilstrekkelig strammet.
○ Kontroller at knivens transportbeskytter er uskadd og at den kan monteres forsvarlig.
○ Kontroller at mutre og skruer er tilstrekkelig strammet.
○ Kontroller volum og tilstand på motoroljen.
○ Kontroller at enheten er uskadd og fri for defekter.

○ Kontroller at kutteutstyret er riktig sentrert, skarpt og uten sprekker. Et kutteutstyr som ikke er riktig sentrert kan det forårsake kraftige vibrasjoner som kan skade gresstrimmeren.

Ukentlig vedlikehold

○ Kontroller startanordningen, spesielt snoren og returfjæren.
○ Rengjør tennpluggen utvendig.
○ Skru ut tennpluggen og kontroller elektrodeavstanden. Juster avstanden til 0,6 mm eller bytt tennpluggen.
○ Kontroller at vinkelgiret er 3/4 fylt med smøremiddel.
○ Rens luftfilteret.

Månedlig vedlikehold

○ Skyll drivstofftanken med bensin.
○ Rengjør forgasseren utvendig samt området rundt den.
○ Rengjør viften og området rundt den.

Liste over anbefalt tilbehør

Type Navn		Spesifi kasjon L∅KKEHÅNDTAK SYKKELHÄNDTAK
		Diameter	Matingsystemadapter eller antall tenner (kniv)	Knivtykkelse (mm) eller Trimmertråd-diameter (mm)	CG25EUS (L)	CG25EUS
ALUMINIUMHODER	NYLONHODE CH-100 (MED NYLONTRÅD)	4"	Forhåndskuttet tråd	2,2 - 3,0	●	●
	NYLONHODE CH-100				●	●
	NYLONHODE CH-300 (MED KNIVHOLDERDEKSEL)	5"	Manuell trådmating	2,2 - 2,7
	NYLONHODE CH-300
TRYKK & GÅ-NYLONHODER	NYLONHODE BF-5	5"	LM10 x 1,25 mutter LM8 x 1,25	2,2 - 3,0 ●	●
KNIVER	KNIV B3/10/2,0	10" 3	2,0 ●
	KNIV B3/12/3,0	12" 3	3,0
	KNIV B4/9/1,6	9° 4	1,6 ●
	KNIV B4/10/1,6	10" 4	1,6 ●

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller Hitachi autorisert servicesenter.

Tilstand Årsak Løsning
Motoren starter ikke	Drivstoff system	Drivstofftanken er tom eller drivstoffnivået er lavt	Fyll drivstofftanken
		Drivstofftanken inneholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Det absorberes for mye drivstoff og tennpluggen er våt	1. Koble fra tennpluggen og la den tørke2. Trekk i starchåndtaket 5 eller 6 ganger for å fjerne overskuddsdrivstoff et3.Montertennpluggen4. Sett chokehendelen i RUN (drift) posisjon og trekk i starchåndtaket
		Drivstofffilteret er tilstoppet med skitt	Rengjør drivstofffilteret
		Drivstoffrøret er bøyd eller frakoblet	Sørg for at drivstoffet flyter jevnt
		Funksjonsfeil hos forgasseren Ta kontakt med Hitachi-godkjente servicesentre
	Elektrisk system	Kortsluttet stoppbryterkabel Ta kontakt med Hitachi-godkjente servicesentre
		Tennpluggen er skitten Bytt eller rengjør tennpluggen
		Avstanden mellom elektrodene er for stort Juster	avstanden til 0,6 mm
		Dårlig forbindelse mellom høyspenningskabelen og tennpluggen	Koble til på nytt
		Funksjonsfeil hos det elektriske system Ta kontakt med Hitachi-godkjente servicesentre
	Annet Lydpottens	eksosrør er tilstoppet med karbon	Ta kontakt med Hitachi-godkjente servicesentre for reparasjon
Motoren starter, men kveles med en gangMotoren har en tendens til å kveles	Drivstoff system	Drivstofftanken er tom eller drivstoffnivået er lavt	Fyll drivstofftanken
		Drivstofftanken inneholder gammelt drivstoff (vond lukt)	Bytt med nytt drivstoff
		Motorolje er ikke påfylt	Ta kontakt med Hitachi-godkjente servicesentre
		Chokehendelen er i START-posisjon	Sett chokehendelen i RUN (drift) posisjon
		Luft i drivstoff systemet	Koble til drivstoff røret eller sammenføyningen på nytt
		Funksjonsfeil hos forgasseren Ta kontakt med Hitachi-godkjente servicesentre
	Elektrisk system	Tenningsfeil
		Tennpluggfeil	Bytt med ny tennplugg
		Elektrisk systemfeil	Ta kontakt med Hitachi-godkjente servicesentre
	Annet	Motoroveroppheting
		Feil tennpluggmodell	Bytt med angitt delSe "SPESIFIKASJONER"
		Skittent luftfilter	Rengjør
		Karbontilstopping (lydpottens eksosrør)	Rengjør
		Utilstrekkelig kompresjon (stempel, stempelring, sylinder)	Ta kontakt med Hitachi-godkjente servicesentre
Unormal vibrasjon		Kutteutstyret er ikke ordentlig montert	Se "Montering av kutteutstyr"
		Håndtak, håndtakfeste eller en annen festet del er løs	Kontroller og stram
		Kniven er bøyd eller skadet	Bytt med ny kniv
		Gress er viklet rundt girkassen	Fjern gresset
Motoren går, men kutteutstyret beveger seg ikkeBevegelsen er dårlig	Gress er viklet rundt girkassen Fjern gress og skitt
Motoren stopper ikke Feil på stoppbryteren		Sett chokehendelen i START-posisjon for å stoppe motorenAvslutt bruken øyeblikkelig og ta kontakt med Hitachi-godkjente servicesentre
Motoren stopper når gassen lukkes Tomgangshastigheten er for lav Ta kontakt med Hitachi-godkjente servicesentre
Kutteutstyret fortsetter å rotere når gasspjeldet er lukket	Tomgangshastigheten er for høy Gasskabelen er for stram	Ta kontakt med Hitachi-godkjente servicesentre

SYMBOLIEN MERKITYS
