78503 - Ruohonleikkuri Power Craft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri, kävelty malli
Merkki	Power Craft
Malli	78503
Moottorin teho	6,5 hv
Polttoainetyyppi	95-oktaaninen lyijytön bensiini
Moottoriöljy	15W40
Terän pyörimisnopeus	3 200 RPM
Leikkuuleveys	558 mm
Leikkuukorkeus	15-70 mm (6 tasoa)
Kuljetusnopeus (itsekulkeva)	3,8 km/h
Käyttötapa	Itsekulkeva kytkinvivulla
Nurmen keräys	Ruohosäkki (kangas) mukana
Silppuamisominaisuus	Silpputulppa mukana
Paino (noin)	40 kg
Turvallisuusominaisuudet	Katkaisukahva, teräjarru, turvasuojat
Leikkuukorkeuden säätö	Vivulla, 6 asentoa
Ilmansuodattimen puhdistusväli	25 käyttötunnin välein
Sytytystulppa	Vaihdettava; puhdista nokeentuessaan
Ohjaustangon säätö	3 kulma-asentoa
Pyörän koko	Edessä: 8", Takana: 9"

Usein kysytyt kysymykset - 78503 Power Craft

Millaista polttoainetta ja öljyä minun tulisi käyttää?

Käytä 95-oktaanista lyijytöntä bensiiniä polttoaineena ja 15W40 moottoriöljyä moottorille. Leikkuri toimitetaan ilman öljyä tai bensiiniä, joten täytä ne ennen ensimmäistä käyttökertaa.

Kuinka säädän leikkuukorkeuden?

Vedä korkeudensäätövipu (11) ulos, siirrä se haluttuun asentoon ja vapauta. Työnnä kohti moottoria (e) lisätäksesi korkeutta, poispäin (f) vähentääksesi. Tasoja on 6 välillä 15-70 mm.

Kuinka käynnistän ruohonleikkurin?

Varmista, että kytkinvipu ei ole aktivoitu. Aseta kaasuvipu (13) asentoon START (eteenpäin). Pidä katkaisukahvaa painettuna ja vedä käynnistyskahvasta (6). Anna moottorin lämmetä muutaman minuutin ajan.

Kuinka pysäytän leikkurin?

Vapauta katkaisukahva pysäyttääksesi moottorin välittömästi. Käännä myös kaasuvipu pois päältä. Terä pysähtyy muutamassa sekunnissa.

Kuinka vaihdan moottoriöljyn?

Poista öljyntäyttökorkki (8) ja tarkista taso mittatikulla. Tyhjentääksesi lämmitä moottoria hieman, poista tyhjennystulppa (jos saavutettavissa) tai kallista leikkuria. Täytä 15W40-öljyllä oikeaan tasoon.

Kuinka usein minun tulisi puhdistaa ilmansuodatin?

Puhdista ilmansuodatin 25 käyttötunnin välein. Irrota ilmansuodattimen kansi (9), pese suodatinelementti lämpimällä vedellä ja miedolla pesuaineella, kuivaa täysin ja aseta takaisin. Pyyhi kannen sisäpuoli kostealla liinalla.

Kuinka irrotan ja teroitan terän?

Irrota sytytystulpan johto turvallisuuden vuoksi. Nosta leikkuri toiselta puolelta. Löysää terää (k) ja sovitinta (j) pitävä pultti (m) ja aluslevy (l). Poista terä. Teroita tasaisesti molemmilta puolilta tai vaihda, jos se on kulunut. Kokoa päinvastaisessa järjestyksessä ja kiristä tiukasti.

Mitä turvatoimia minun tulisi noudattaa?

Käytä aina suojalaseja, työhousuja, turvakenkiä ja kuulosuojaimia. Pidä ihmiset ja eläimet etäällä. Älä koskaan laita käsiä suojuksen alle, ellei sytytystulpan johtoa ole irrotettu. Käytä alle 15% kaltevuuksilla. Pysäytä moottori ennen säätöä tai puhdistusta.

Kuinka säilytän leikkurin talven yli?

Tyhjennä polttoainesäiliö ja anna moottorin käydä kuivaksi. Irrota sytytystulppa ja kaada hieman moottoriöljyä reikään, asenna tulppa takaisin. Puhdista leikkuri huolellisesti ja säilytä puhtaassa, kuivassa ja pölyttömässä paikassa poissa lämmönlähteistä.

Mitä teen, jos moottori ei käynnisty?

Tarkista, että polttoainesäiliössä on bensiiniä, öljytaso on oikea ja sytytystulpan johto on kytketty. Varmista, että katkaisukahva on painettuna. Jos tulppa on nokeentunut, puhdista tai vaihda se. Tarkista myös, että kaasuvipu on asennossa START.

KÄYTTÖOHJE 78503 Power Craft

Valmistettu Kiinan kansantasavallassa

6001 - JiangSu Word, Danyang, JiangSu

Yhteisön tuoja:

HP Værktøj A/S

DK-7080 Børkop

Tanska

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

Hergestellt in P.R.C.

6001 - JiangSu Word, Danyang, JiangSu

EU-Importeur:

HP Værktøj A/S

7080 Børkop

Dänemark

Saat ruohonleikkurista suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen ruohonleikkurin käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi ruohonleikkurin toiminnot.

Tekniset tiedot

Terän pyörimisnopeus: 3 200 kierrosta minuutissa Nopeus: 3,8 km/h

Leikkuuleveys: 558 mm

Leikkuukorkeus 15–70 mm (6 asetusta)

Moottorin teho: 6,5 hv

Polttoaine: 95-oktaaninen lyijytön bensiini

Moottoriöljy: 15W40

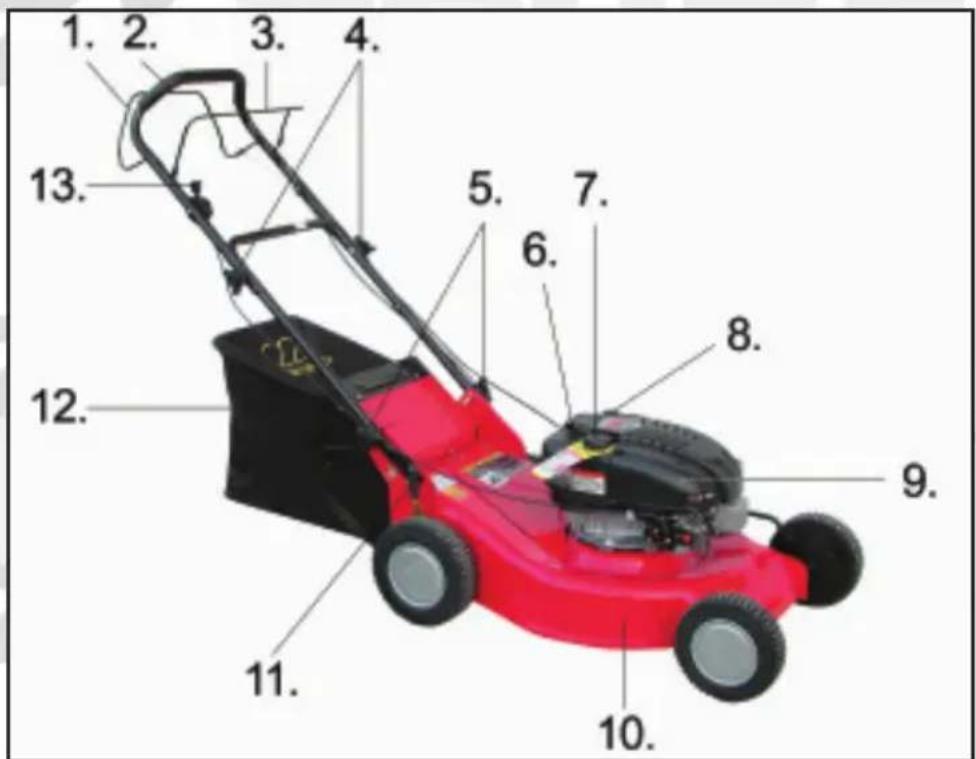

Ruohonleikkurin osat:

1. Vedon turvakahva

2. Kahva

3. Terän turvakahva

4. Säätöruuvi

5. Kiinnitysruuvi

6. Käynnistyskahva

7. Polttoainesäiliön kansi

8. Öljyntäyttöaukon kansi

9. Ilmansuodattimen kansi

10. Runko

11. Korkeuden säätökahva

12. Leikkuujätteen keräyspussi

13. Kaasukahva

Erityisiä turvallisuusohjeita

Henkilökohtainen turvallisuus

Käytä aina suojalaseja, työhousuja ja turvakenkiä, kun työskentelet ruohonleikkurilla, jotta voit suojata silmät, jalkaterät ja jalat pyörivän terän mahdollisesti paiskaamilta esineiltä.

Käytä aina kuulosuojaimia käyttäessäsi ruohonleikkuria, koska ruohonleikkurin melu voi vahingoittaa kuuloa.

Älä päästä muita ihmisiä tai eläimiä ruohonleikkurin läheisyyteen sen ollessa käynnissä.

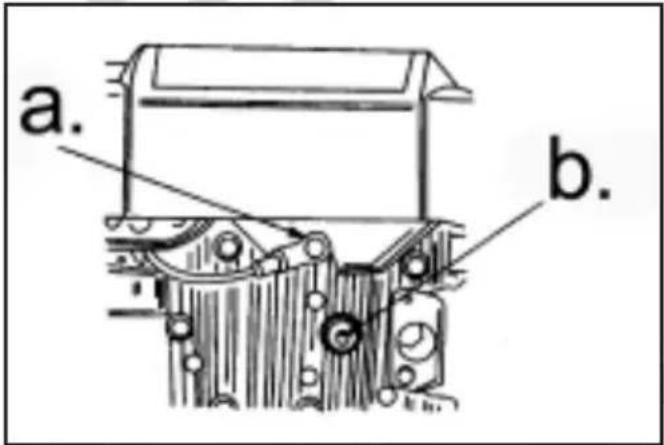

ÄLÄ KOSKAAN työnnä käsiä, sormia tai muita ruumiinosia rungon alle, jos et ole varmistanut, että ruohonleikkuria ei voi käynnistää (sytytystulpan kaapeli (a) on irrotettu sytytystulpasta (b); katso kuva)! Ota huomioon, että terä pyörii muutaman sekunnin ajan moottorin sammuttamisen jälkeen.

Älä käytä ruohonleikkuria, jos turvalaitteet eivät toimi!

Toimi varovaisesti ja käytä suojakäsineitä käsitellessäsi terää.

Ruohonleikkurin käyttäminen

Ruohonleikkuria saa käyttää ainoastaan ulkona.

TÄRKEÄÄ! Ruohonleikkurissa ei ole toimitushetkellä moottoriöljyä eikä bensiiniä. Lisää ruohonleikkuriin moottoriöljyä ja bensiiniä, ennen kuin yrität käynnistää sen.

Sammuta aina moottori ennen ruohonleikkurin tai moottorin säätämistä ja ennen keräyspussin asentamista tai irrottamista.

Poista leikattavan ruohon joukosta kaikki esineet ennen ruohonleikkurin käynnistämistä, jotta terä ei paiskaisi esineitä ilmaan. Terän osuminen kiviin, juuriin, leikkikaluihin tai muihin sellaisiin lyhentää terän käyttöikää, ja tällaiset esineet voivat aiheuttaa vakavia vammoja terän paiskatessa niitä.

Älä koskaan käytä ruohonleikkuria epätasaisella alustalla tai jyrkissä rinteissä (kaltevuus enemmän kuin 15 prosenttia). Jos runko on liian korkealla maasta, terä voi paiskata esineitä ja aiheuttaa vammoja. Ruohonleikkurin käyttäminen kaltevalla alustalla voi aiheuttaa sen hallinnan menettämisen.

Älä koskaan leikkaa märkää ruohoa. Märkä ruoho paakkuuntuu helposti, ja se on liukasta.

Varmista aina ruohonleikkuria käyttäessäsi, että jaloillasi on pitävä ote maahan. Irrota ote ruohonleikkurista, jos olet kompastumassa.

Ruohonleikkuri pysähtyy automaattisesti, kun turvakahvat vapautetaan.

Tarkista, että takanasi on riittävästi tilaa ja ettet voi kompastua mihinkään, ennen kuin alat vetää ruohonleikkuria itseäsi kohti.

Moottorin osat kuumenevat käytössä. Älä koske niihin.

Polttoaine

Älä tupakoi tai sytytä tulta, kun käytät ruohonleikkuria tai lisäät siihen polttoainetta.

Pysäytä moottori ja anna sen jäähtyä kokonaan, ennen kuin lisäät polttoainetta.

Varmista riittävä ilmanvaihto polttoaineen sekoittamisen ja lisäämisen aikana.

Säilytä polttoaine bensiinin säilytykseen tarkoitetussa astiassa, jossa on selvät merkinnät. Pidä polttoaineastia lasten ulottumattomissa.

Pyyhi mahdollinen ylimääräinen tai läikkynyt polttoaine moottorin ulkopinnalta ennen moottorin käynnistystä.

Älä koskaan täytä polttoainesäiliötä kokonaan, koska polttoaine laajenee lämpötilan noustessa.

Säilytä ruohonleikkuri riittävän kaukana syttymisvaaran aiheuttavista kohteista, koska polttoaine tai polttoainehöyryt saattavat muutoin syttyä.

Älä koskaan poista polttoainesäiliön kantta, kun moottori on käynnissä.

Muista aina hävittää polttoaine- ja öljyjäämät sekä vanhat suodattimet paikallisten jätehuoltomääräysten mukaisesti.

KÄYTTÖOHJE

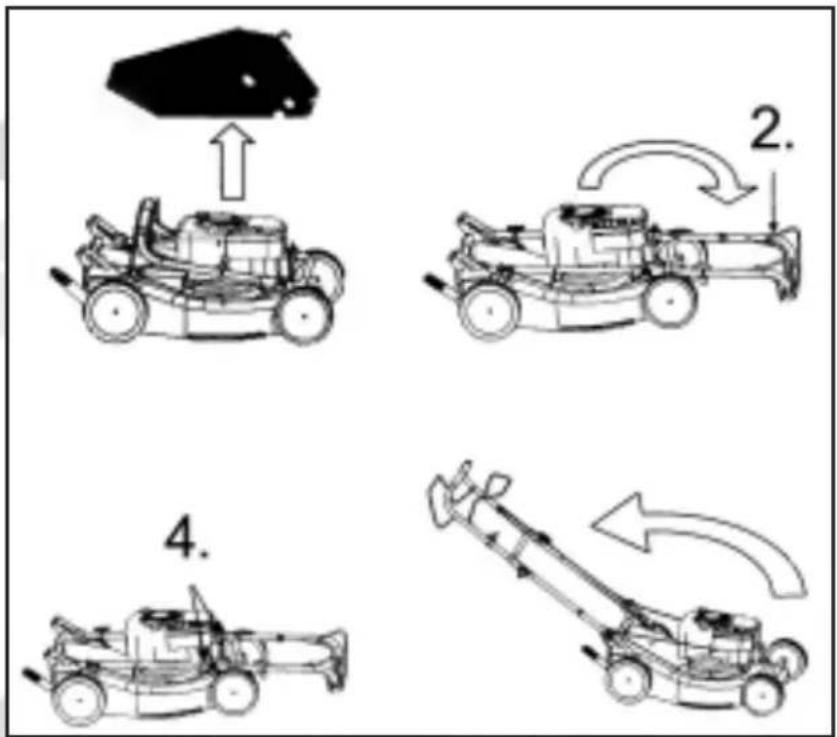

Ruohonleikkurin kokoaminen

Irrota sytytystulpan kaapeli sytytystulpasta Erityisiä turvallisuusohjeita kohdassa olevassa kuvassa esitetyn mukaisesti.

Irrota keräyspussi (12)

ruohonleikkurista. Käännä kahva (2) ylös, jolloin sen ala- ja yläosa avautuvat suoraksi. Kiristä sätöruuvit (4). Nosta koko kahva ruohonleikkurin yli. Varo, että ohjauskaapelit eivät taivu tai taitu.

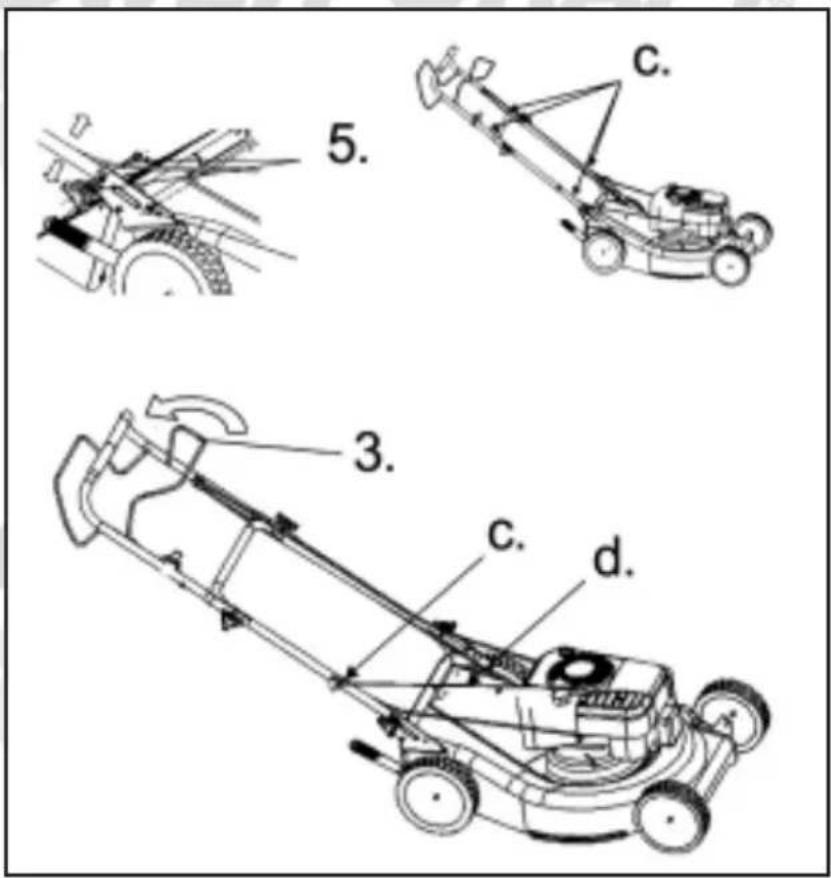

Kiristä kahva kiinnitysruuveilla (5). Valitse haluamasi kiinnitysreikä sen mukaan, mihin kulmaan haluat kahvan asentaa (3 vaihtoehtoa). Kiinnitä ohjauskaapelit kahvan kiinnikkeisiin (c). Paina terän turvakahvaa (3) kahvaa kohti ja vedä hitaasti käynnistysnaru (d) ulos. Kiinnitä käynnistysnaru kahvaan kiinnikkeellä. Aseta sytytystulpan kaapeli sytytystulppaan.

KÄYTTÖOHJE

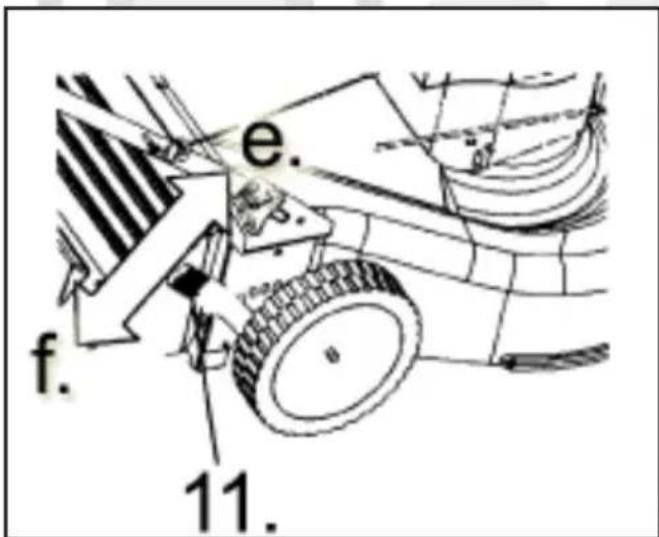

Säädä leikkuukorkeus vetämällä korkeuden säätökahvaa (11) ja asettamalla se sitten haluamaasi asentoon. Voit lisätä leikkuukorkeutta työntämällä kahvaa moottoria kohti (e) ja pienentää korkeutta vetämällä sitä moottorista poispäin (f). Vapauta lopuksi kahva.

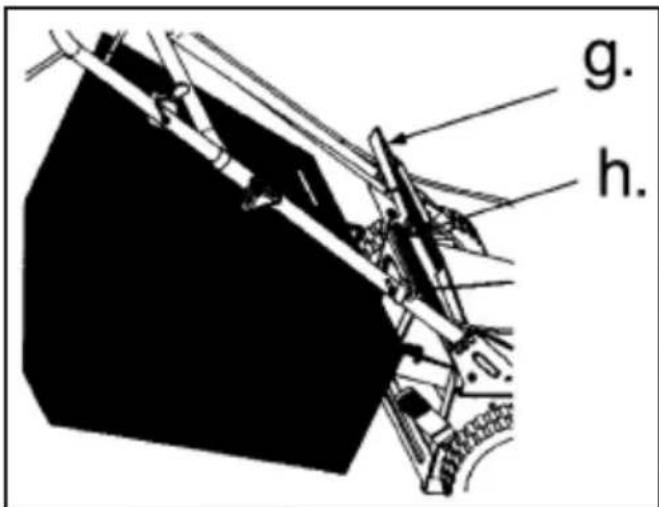

Asenna keräyspussi paikalleen nostamalla ruohonleikkurin takana olevaa salpaa (g) ja kiinnittämällä sitten keräyspussi sovittimeen (h). Tarkista ennen ruohonleikkurin käynnistämistä, että keräyspussi on tiukasti paikallaan. Keräyspussin voi kiinnittää kahvaan.

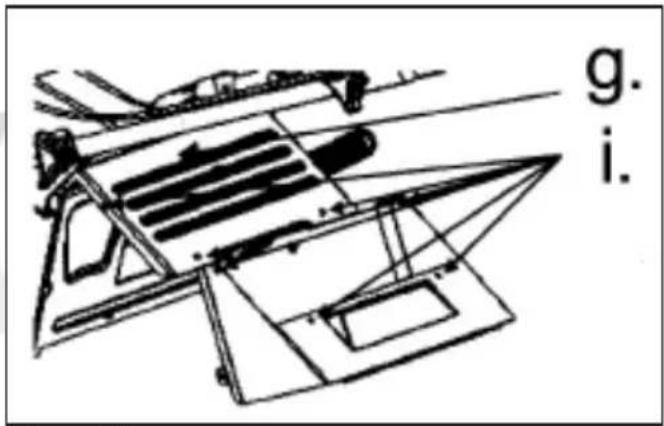

Keräyspussin tilalle voi asentaa suorapoiston kuudella ruuvilla ja mutterilla (i).

TÄRKEÄÄ! Ruohonleikkurissa ei ole toimitushetkellä moottoriöljyä eikä bensiiniä. Lisää ruohonleikkuriin moottoriöljyä ja bensiiniä, ennen kuin yrität käynnistää sen.

Käyttö

Polttoaineen lisääminen:

Irrota polttoainesäiliön kansi (7) ja lisää polttoainesäiliöön bensiiniä. Kiinnitä polttoainesäiliön korkki ja varmista, että se ei pääse irtoamaan käytön aikana.

Tarkista, että ruohonleikkurista ei vuoda polttoainetta.

Öljyn lisääminen:

Irrota öljyntäyttöaukon kansi (8). Tarkista moottoriöljyn määrä öljyn mittatikusta, joka on kannen taustapuolella. Lisää tarvittaessa moottoriöljyä. Kiinnitä kansi takaisin.

Moottorin käynnistys:

Tarkista ennen moottorin käynnistämistä, ettei vedon turvakahva ole aktiivinen.

Aseta kaasukahva (13) START-asentoon (täysin eteen).

Pidä terän turvakahvaa kahvaa vasten ja vedä käynnistysnarusta (6).

Anna moottorin lämmetä pari minuuttia.

Jos vapautat terän turvakahvan, moottori pysähtyy.

Käyttö:

Pidä terän turvakahvaa painettuna ja säädä moottorin käyntinopeus sopivaksi kaasukahvan avulla.

KÄYTTÖOHJE

Leikkaa nurmikko tasaisesti ja järjestelmällisesti. Jos haluat ottaa ruoholeikkurin vetotoiminnon käyttöön, vedä vedon turvakahvaa kahvaa kohti. Ruohonleikkuri kulkee eteenpäin, kunnes vedon turvakahva vapautetaan. Vapauta aina vedon turvakahva, ennen kuin käännät tai pysäytät ruohonleikkurin.

Jos vapautat terän turvakahvan, moottori pysähtyy. Vinkki:

Huolehdi aina siitä, että näet, mitä olet tekemässä. Älä koskaan leikkaa pimeässä tai sumussa ja muista varoa rakennusten nurkkia.

Leikkaa rinteet aina poikittaissuuntaisesti, älä koskaan ylös ja alas. Ole varovainen muuttaessasi suuntaa rinteessä.

Ole varovainen, kun leikkaat muurin, ojan, puiden juurten tai muun esteen lähellä.

Moottorin pysäytys:

Aseta kaasukahva kiinni-asentoon ja vapauta terän turvakahva.

Noudata kunnossapito-ohjeita, jotka on lueteltu kohdassa „Puhdistus ja kunnossapito“.

Kuljetus ja säilytys

Anna terän pysähtyä, ennen kuin siirrät ruohonleikkuria soran, asvaltin tai muun sellaisen yli.

Tyhjennä polttoainesäiliö. Tyhjennä kaikki polttoaine moottorista käynnistämällä se.

Irrota sytytystulppa, kun moottori on käyttänyt kaiken polttoaineen ja jäähtynyt. Kaada hieman moottoriöljyä sytytystulpan reikään ja aseta sytytystulppa takaisin.

Puhdista ruohonleikkuri ja säilytä se puhtaassa, kuivassa ja pölyttömässä paikassa.

Puhdistus ja kunnossapito

Moottoriöljy:

Lisää moottoriöljä ja vaihda moottoriöljy tarpeen mukaan. (Katso lisätietoja kohdan Käyttö kappaleesta Öljyn lisääminen.)

Ilmansuodatin:

Puhdista ilmansuodatin säännöllisesti (25 käyttötunnin välein). Irrota ilmansuodattimen kansi (9). Puhdista suodatinelementti lämpimällä vedellä, johon on lisätty hieman puhdistusainetta. Anna suodatinelementin kuivua kokonaan, ennen kuin asennat sen takaisin. Kuivaa ilmansuodattimen kannen sisäpuoli kostealla liinalla.

Sytytystulppa:

Jos sytytystulppa on likainen, puhdista tai vaihda se. Älä koskaan irrota sytytystulppaa moottorista, jos moottori on lämmin, koska silloin sytytystulpan kierre saattaa vahingoittua.

Puhdistus:

Pyyhi ruohonleikkurin osat kostealla liinalla. Voitele liikkuvat osat voiteluöljyllä.

Irrota sytytystulpan kaapeli sytytystulpasta ja käännä sitten ruohonleikkuri kyljelleen. Poista rungon (10) alapinnalle kertynyt ruohon ja lika puisella tai muovisella kaapimella.

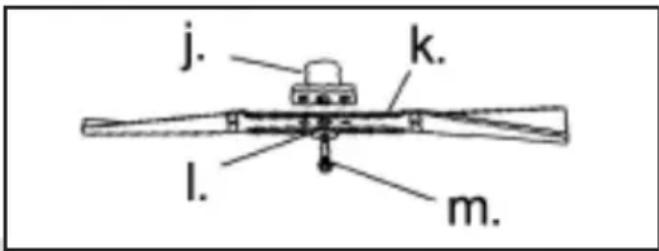

Terän irrotus:

Irrota sytytystulpan kaapeli sytytystulpasta ja käännä sitten ruohonleikkuri kyljelleen. Irrota ruuvi (m) ja levy (l), joilla terä (k) ja sovitin (j) on kiinnitetty akseliin. Irrota sitten terä. Ole varovainen: terä voi olla terävä.

Jos terä on tylsä, teroita tai vaihda se. Teroita terä tasaisesti molemmilta puolilta. Asenna sovitin ja terä paikalleen suorittamalla irrottamistoimet käänteisessä järjestyksessä. Tarkista, että terä on tiukasti paikallaan.

INSTRUCTION MANUAL

Introduction

CE-merkki myönnetty: 2005

Ilmoittaa omalla vastuullaan, että:

On valmistettu seuraavien direktiivien mukaisesti:

98/37/ETY: Konedirektiivi liitteineen ja korjauksineen.

73/23/ETY: Matalajännitedirektiivi.

89/336/ETY: EMC-direktiivi + ( korjauksineen 93/68/ETY )
