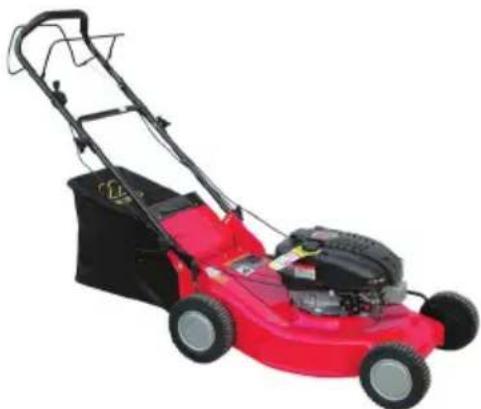

78503 - Rasenmäher Power Craft - Kostenlose Bedienungsanleitung

Produkttyp	Benzin-Rasenmäher, Schiebemäher
Marke	Power Craft
Modell	78503
Motorleistung	6,5 PS
Kraftstoffart	95 Oktan bleifreies Benzin
Motoröl	15W40
Messer-Drehzahl	3.200 U/min
Schnittbreite	558 mm
Schnitthöhe	15-70 mm (6 Stufen)
Vorwärtsgeschwindigkeit (Selbstfahrend)	3,8 km/h
Antriebsart	Selbstfahrend mit Kupplungsgriff
Grasaufnahme	Grasfangsack (Stoff) inklusive
Mulchfunktion	Mulchkeil inklusive
Gewicht (ca.)	40 kg
Sicherheitsmerkmale	Ausschaltgriff, Messerbremse, Sicherheitsbügel
Schnitthöhenverstellung	Hebelbetätigt, 6 Stufen
Luftfilter-Reinigungsintervall	Alle 25 Betriebsstunden
Zündkerze	Austauschbar; bei Verschmutzung reinigen
Lenkerverstellung	3 Winkelpositionen
Radgröße	Vorne: 8", Hinten: 9"

Häufig gestellte Fragen - 78503 Power Craft

Welchen Kraftstoff und welches Öl sollte ich verwenden?

Verwenden Sie 95 Oktan bleifreies Benzin als Kraftstoff und 15W40 Motoröl für den Motor. Der Mäher wird ohne Öl oder Benzin geliefert, also füllen Sie diese vor dem ersten Gebrauch ein.

Wie stelle ich die Schnitthöhe ein?

Ziehen Sie den Höhenverstellhebel (11) heraus, bewegen Sie ihn in die gewünschte Position und lassen Sie ihn los. Drücken Sie ihn zum Motor (e), um die Höhe zu erhöhen, und nach außen (f), um sie zu verringern. Es gibt 6 Stufen von 15 bis 70 mm.

Wie starte ich den Rasenmäher?

Stellen Sie sicher, dass der Kupplungsgriff nicht aktiviert ist. Stellen Sie den Gashebel (13) auf START (ganz nach vorne). Halten Sie den Ausschaltgriff gedrückt und ziehen Sie den Startergriff (6). Lassen Sie den Motor einige Minuten warmlaufen.

Wie stoppe ich den Mäher?

Lassen Sie den Ausschaltgriff los, um den Motor sofort zu stoppen. Stellen Sie den Gashebel ebenfalls auf Aus. Das Messer stoppt innerhalb weniger Sekunden.

Wie wechsle ich das Motoröl?

Entfernen Sie die Öleinfüllkappe (8) und verwenden Sie den Ölmessstab, um den Stand zu prüfen. Zum Ablassen den Motor leicht erwärmen, die Ablassschraube entfernen (falls zugänglich) oder den Mäher kippen. Mit 15W40 Öl bis zum richtigen Stand auffüllen.

Wie oft sollte ich den Luftfilter reinigen?

Reinigen Sie den Luftfilter alle 25 Betriebsstunden. Entfernen Sie die Luftfilterabdeckung (9), waschen Sie das Filterelement in warmem Wasser mit mildem Reinigungsmittel, trocknen Sie es vollständig und setzen Sie es wieder ein. Wischen Sie das Innere der Abdeckung mit einem feuchten Tuch aus.

Wie entferne und schärfe ich das Messer?

Ziehen Sie aus Sicherheitsgründen das Zündkerzenkabel ab. Stützen Sie eine Seite des Mähers auf. Lösen Sie die Schraube (m) und Unterlegscheibe (l), die das Messer (k) und den Adapter (j) halten. Entfernen Sie das Messer. Schärfen Sie es gleichmäßig auf beiden Seiten oder ersetzen Sie es bei Verschleiß. Montieren Sie in umgekehrter Reihenfolge und ziehen Sie fest an.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer Schutzbrille, Arbeitshose, Sicherheitsschuhe und Gehörschutz. Halten Sie Personen und Tiere fern. Legen Sie niemals Hände unter die Abdeckung, es sei denn, das Zündkerzenkabel ist abgezogen. Verwenden Sie den Mäher nur an Hängen mit weniger als 15% Steigung. Stoppen Sie den Motor vor dem Einstellen oder Reinigen.

Wie lagere ich den Mäher im Winter?

Leeren Sie den Tank und lassen Sie den Motor trockenlaufen. Entfernen Sie die Zündkerze, gießen Sie etwas Motoröl in das Loch und setzen Sie die Kerze wieder ein. Reinigen Sie den Mäher gründlich und lagern Sie ihn an einem sauberen, trockenen, staubfreien Ort fern von Wärmequellen.

Was soll ich tun, wenn der Motor nicht anspringt?

Überprüfen Sie, ob der Tank Benzin hat, der Ölstand korrekt ist und das Zündkerzenkabel angeschlossen ist. Stellen Sie sicher, dass der Ausschaltgriff gedrückt ist. Wenn die Kerze verschmutzt ist, reinigen oder ersetzen Sie sie. Überprüfen Sie auch, ob der Gashebel auf START steht.

BEDIENUNGSANLEITUNG 78503 Power Craft

Gebrauchsanweisung 28

Alle Rechte vorbehalten. Der Inhalt dieser Bedienungsanleitung darf ohne die schriftliche Genehmigung von HP Værktøj A/S weder ganz noch teilweise in irgendeiner Form unter Verwendung elektronischer oder mechanischer Hilfsmittel, wie zum Beispiel durch Fotokopieren oder Aufnahmen, wiedergegeben, übersetzt oder in einem Informationsspeicher und -abrufsystem gespeichert werden.

BRUGSANVISNING

Introduktion

Damit Sie an Ihrem neuen Rasenmäher größtmögliche Freude haben, bitten wir Sie, die Gebrauchsanweisung und die beiliegenden Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzu-bewahren, dass Sie sich die Funktionen des Rasenmähers später nochmals ins Gedächtnis rufen möchten.

Technische Daten

Messerdrehzahl: 3.200 U/min

Geschwindigkeit: 3,8 km/h

Schnittbreite: 558 mm

Schnitthöhe: 15-70 mm (6 Stufen)

Motorleistung: 6,5 PS

Kraftstoff: 95 Oktan Benzin bleifrei

Öl: 15W40

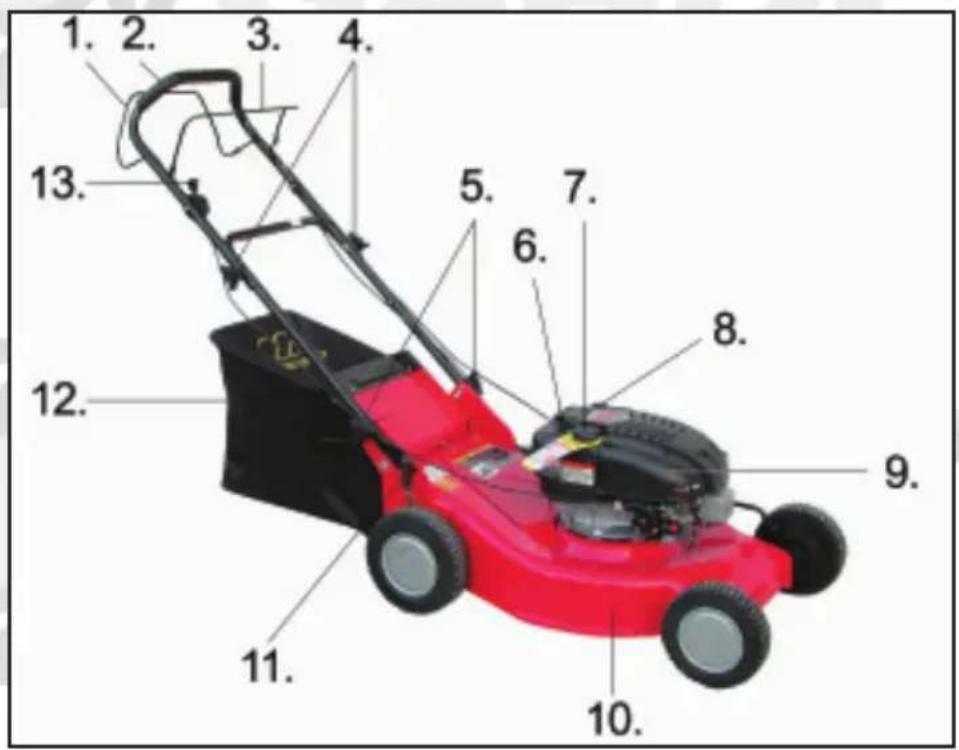

Die Teile des Rasenmähers

1. Antriebssicherheitsbügel

2. Griff

3. Messersicherheitsbügel

4. Einstellknopf

5. Griffbefestigung

6. Startergriff

7. Tankdeckel

8. Öleinfülldeckel

9. Luftfilterdeckel

10. Schürze

11. Höheneinstellung

12. Fangsack

13. Gashebel

Persönliche Sicherheit

Tragen Sie beim Arbeiten mit dem Rasenmäher stets Schutzbrille, Arbeitshosen und Sicherheits-schuhe, um Ihre Augen, Füße und Beine vor Gegenständen zu schützen, die möglicherweise durch das Messer herausgeschleudert werden.

Tragen Sie beim Arbeiten mit der Rasenmäher stets einen Gehörschutz, da der vom Motor erzeugte Lärm Hörschäden verursachen kann.

Halten Sie andere Personen oder Tiere vom laufenden Gerät fern.

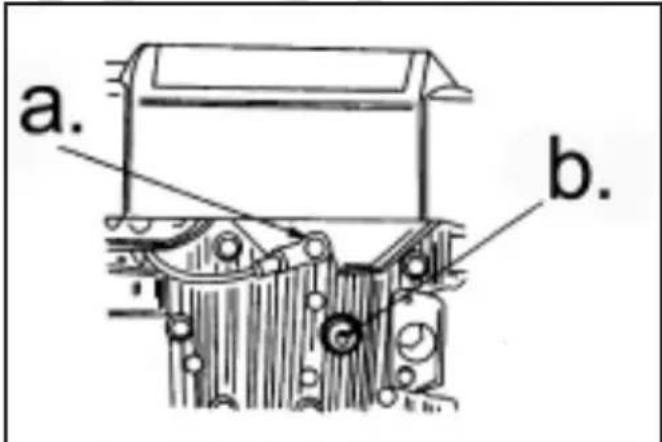

Hände, Finger oder andere Körperteile dürfen auf keinen Fall in den Bereich unterhalb der Schürze gelangen, wenn nicht absolut sicher ist, dass der Rasenmäher nicht gestartet werden kann (Der Kerzenstecker (a) muss von der Zündkerze abgezogen sein (b); siehe Abbildung)! Bedenken Sie, dass das Messer nach dem Abschalten des Motors noch einige Sekunden nachlaufen kann.

Nehmen Sie den Rasenmäher niemals ohne einwandfrei funktionierende Sicherheitsbügel in Betrieb!

Lassen Sie Vorsicht walten und tragen Sie beim Hantieren mit dem Messer Sicherheitshandschuhe. Der Betrieb des Rasenmähers

Der Rasenmäher ist nur für den Gebrauch im Freien geeignet.

WICHTIG! Der Rasenmäher wird ohne Motoröl und Benzin geliefert. Füllen Sie vor dem Starten des Rasenmähers Motoröl und Benzin auf!

Schalten Sie den Motor stets aus, bevor Sie Einstellungen am Rasenmäher oder Motor vornehmen oder Sie den Fangsack montieren oder demontieren.

Entfernen Sie vor Beginn der Arbeit sämtliche Gegenstände von der zu mähenden Grasfläche, um zu vermeiden, dass diese vom Messer herausgeschleudert werden. Die Lebenszeit des Messers verkürzt sich durch die Berührung von Steinen, Wurzeln, Spielzeug u.ä. Außerdem können hervorgeschleuderte Gegenstände ernste Personenschäden hervorrufen.

Verwenden Sie den Rasenmäher niemals auf unebenem Grund oder steilen Hängen (Gefälle von mehr als 15%). Bei großem Abstand zwischen Schürze und Boden kann das Messer Gegenstände hervorschleudern und Personenschäden verursachen. Beim Befahren von Schrägen ist es möglich, die Herrschaft über den Rasenmäher zu verlieren.

Mähen Sie kein nasses Gras. Nasses Gras klumpt schneller und erschwert einen festen Stand.

Sorgen Sie stets für einen festen und sicheren Stand, während Sie mit dem Rasenmäher arbeiten. Lassen Sie den Rasenmäher los, wenn Sie fallen sollten. Der Rasenmäher stoppt automatisch, sobald Sie die den Sicherheitsbügel loslassen.

Vergewissern Sie sich, dass hinter Ihnen ausreichend Platz ist und Sie nicht stolpern können beim Zurückziehen des Rasenmähers.

Die Teile des Motors erhitzen sich während des Gebrauchs. Vermeiden Sie deren Berührung. Kraftstoff

Rauchen und der Umgang mit offenem Feuer während des Kraftstoffeinfüllens sind verboten. Schalten Sie den Motor aus und lassen Sie ihn abkühlen, bevor Sie Kraftstoff auffüllen.

Sorgen Sie für ausreichende Belüftung beim Mischen und Einfüllen des Kraftstoffs.

GEBRAUCHSANWEISUNG

Der Kraftstoff ist brandsicher und für Kinder unzugänglich in einem dafür zugelassenen Behälter aufzubewahren und deutlich zu kennzeichnen.

Wischen Sie überschüssigen oder verschütteten Kraftsstoff von der Motoroberfläche, bevor Sie den Motor starten.

Füllen Sie den Kraftstofftank nie ganz voll, da sich der Kraftstoff bei steigender Temperatur ausdehnt.

Bewahren Sie den Rasenmäher in sicherem Abstand zu Zündquellen auf, da sich Kraftstoff oder Kraftstoffdämpe sonst entzünden könnten.

Entfernen Sie den Tankdeckel niemals bei laufendem Motor.

Kraftstoff- und Ölreste sowie verschlissene Filter sind den örtlichen Vorschriften entsprechend zu entsorgen.

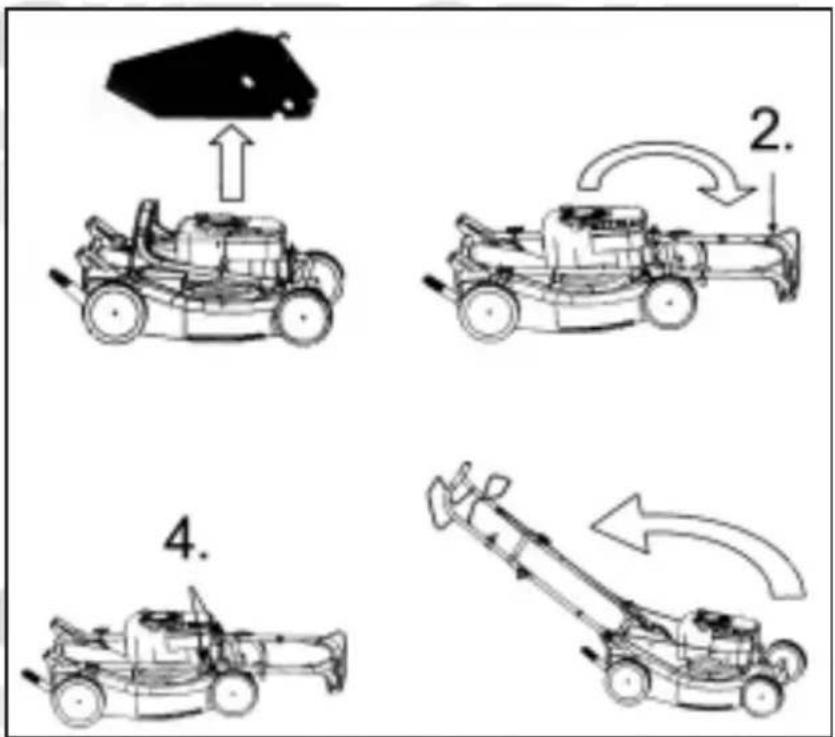

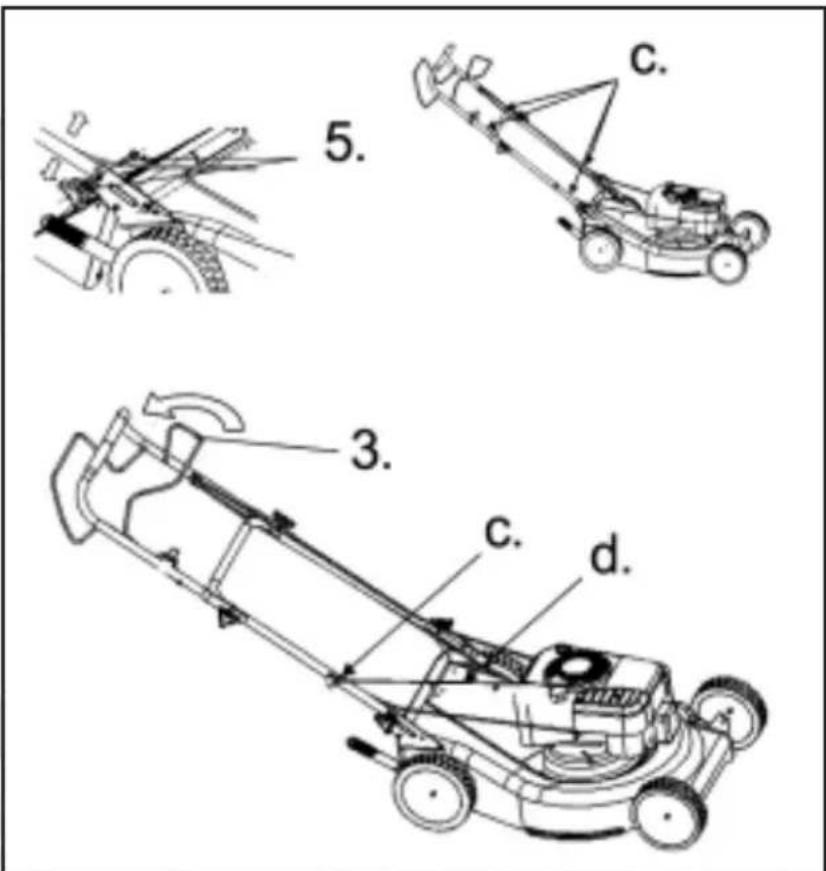

Der Zusammenbau des Rasenmähers

Ziehen Sie den Kerzenstecker von der Zündkerze ab wie in der Abbildung im Abschnitt Sicherheitshinweise gezeigt. Entfernen Sie den Fangsack (12) vom Rasenmäher. Klappen Sie den Griff (2) auf, bis Unter- und Oberteil des Lenkgriffs eine Linie bilden. Ziehen Sie die Einstellknöpfe (4) fest. Klappen Sie den Lenkgriff auf. Achten Sie dabei darauf, die Kabel nicht zu biegen oder knicken.

Schrauben Sie den Lenkgriff mit Hilfe der Montageschrauben (5) am Beschlag fest. Wählen Sie je nach gewünschtem Winkel die entsprechende Bohrung im Beschlag (3 Möglichkeiten). Befestigen Sie die Steuerkabel mit den dafür vorgesehenden Beschlägen (c) am Lenkgriff. Drücken Sie den Messersicherheitsbügel (3) gegen den Griff und ziehen Sie langsam die Anlasserschnur (d) heraus. Befestigen Sie die Anlasserschnur mit dem Leitungsbeschlag am Lenkgriff.

Stecken Sie den Kerzenstecker auf die Zündkerze.

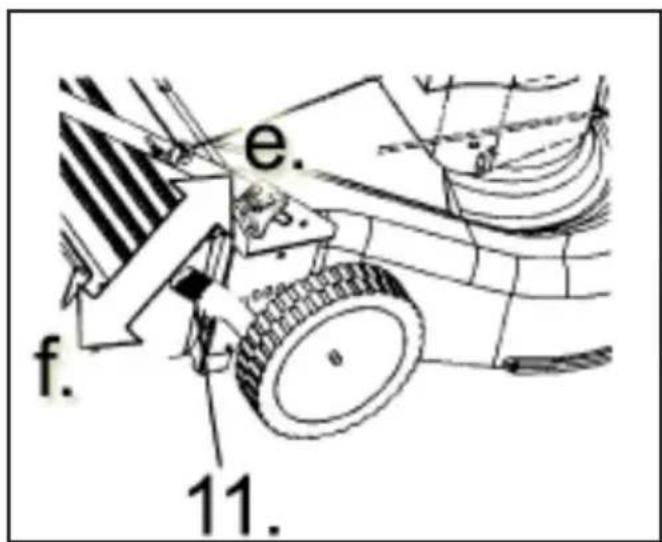

Stellen Sie die Schnitthöhe durch Herausziehen der Höheneinstellung (11) ein. Zum Vergrößern der Schnitthöhe schieben Sie den Hebel in

Richtung Motor (e) und zum Verringern vom Motor weg (f). Lassen Sie den Hebel wieder los. Bringen Sie den Fangsack an, indem Sie den Deckel (g) an der Rückseite des Rasenmähers anheben, und montieren Sie den Fangsack am Adapter (h). Vergewissern Sie sich vor dem Starten des Rasenmähers, dass der Fangsack fest sitzt. Der Fangsack kann am Lenkgriff befestigt werden.

GEBRAUCHSANWEISUNG

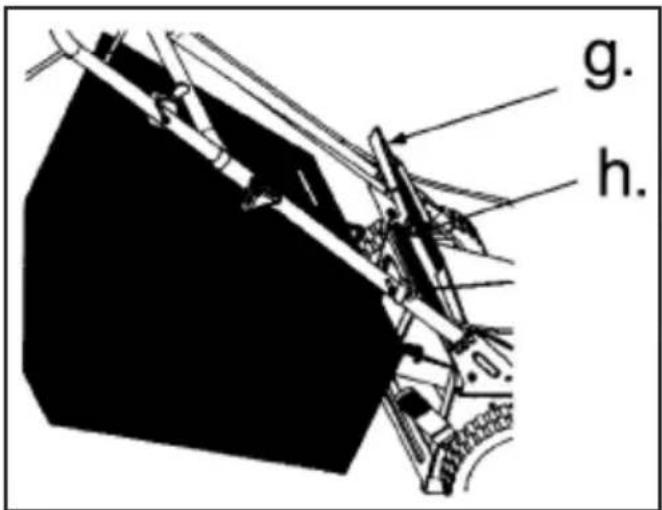

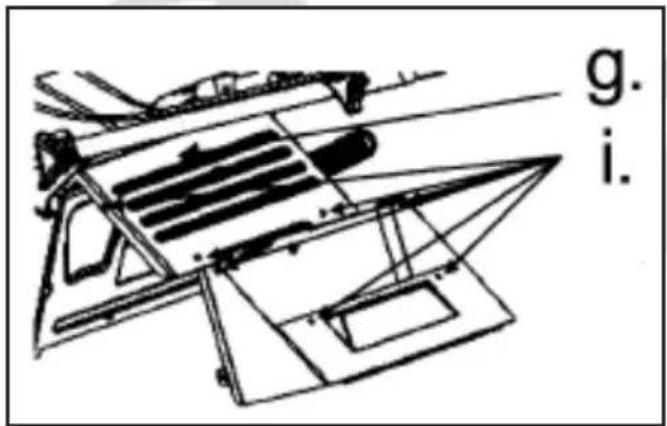

Statt des Fangsacks können Sie auch einen direkten Auswurf mit Hilfe von sechs Schrauben und Muttern (i) montieren.

WICHTIG! Der Rasenmäher wird ohne Motoröl und Benzin geliefert. Füllen Sie vor dem Starten des Rasenmähers Motoröl und Benzin auf!

Betrieb

Kraftstoff einfüllen:

Schrauben Sie den Deckel des Kraftstofftanks (7) ab und füllen Sie das Benzin ein. Schrauben Sie den Tankdeckel wieder zu und kontrollieren Sie, dass dieser sich während des Betriebs nicht lösen kann.

Kontrollieren Sie den Rasenmäher auf eventuell austretenden Kraftstoff.

Öl einfüllen:

Schrauben Sie den Öleinfülldeckel (8) ab.

Kontrollieren Sie den Ölstand am Ölmessstab, der sich auf der Rückseite des Deckels befindet und füllen Sie nötigenfalls Motoröl auf. Schrauben Sie den Deckel wieder auf.

Starten des Motors:

Vergewissern Sie sich, dass der Antriebssicherheitsbügel nicht aktiviert ist, bevor Sie den Motor starten.

Stellen Sie den Gashebel (13) auf die Position START (am weitesten vorne).

Drücken Sie den Messersicherheitsbügel gegen den Griff und ziehen Sie am Startergriff (6).

Lassen Sie den Motor vor Beginn der Arbeit einige Minuten warmlaufen.

Wenn Sie den Messersicherheitsbügel loslassen, stoppt der Motor augenblicklich.

Betrieb:

Halten Sie den Messersicherheitsbügel angezogen und stellen Sie den Motor am Gashebel auf die gewünschte Geschwindigkeit ein.

Schneiden Sie das Gras gleichmäßig und systematisch. Möchten Sie die Vortriebsfunktion des Rasenmähers aktivieren, damit er selbstständig fährt, müssen Sie den Antriebssicherheitsbügel gegen den Griff drücken. Der Rasenmäher bewegt sich vorwärts, bis Sie den Sicherheitsgriffbügel loslassen. Zum Wenden oder Anhalten des Rasenmähers den Antriebssicherheitsbügel stets loslassen.

Wenn Sie den Messersicherheitsbügel loslassen, stoppt der Motor augenblicklich.

Tipp:

Achten Sie immer darauf, dass Sie sehen können, was Sie machen. Arbeiten Sie mit dem Rasenmäher niemals im Dunkeln oder bei Nebel und seien Sie vorsichtig an Hausecken.

Arbeiten Sie bei Gefäll stets quer zum Hang, niemals auf und ab. Seien Sie vorsichtig beim Ändern der Richtung an Hängen.

GEBRAUCHSANWEISUNG

Seien Sie vorsichtig, wenn Sie dicht an Mauern, Gräben, Wurzeln oder anderen Hindernissen arbeiten.

Anhalten des Motors:

Stellen Sie den Gashebel auf die geschlossene Position und lassen Sie den Messersicherheitsbügel los.

Befolgen Sie sämtliche Wartungsanweisungen aus dem Abschnitt Reinigung und Pflege.

Transport und Lagerung

Fahren Sie den Rasenmäher nur mit still stehendem Messer über Kies, Asphalt und dergleichen.

Leeren Sie den Kraftstofftank und starten Sie den Motor, um sämtlichen Kraftstoff im Motor zu verbrennen.

Nehmen Sie die Zündkerze heraus, wenn der Motor trocken gelaufen ist und sich abgekühlt hat. Geben Sie ein wenig Motoröl in die Zündkerzenöffnung und setzen Sie die Zündkerze wieder ein.

Reinigen Sie den Rasenmäher und bewahren Sie ihn an einem sauberen, trockenen und staubfreien Ort auf.

Reinigung und Pflege

Motoröl:

Füllen Sie Motoröl nach Bedarf auf oder wechseln es. (Siehe Abschnitt Auffüllen von Öl während des Gebrauchs).

Luftfilter:

Der Luftfilter sollte regelmäßig (nach 25 Betriebsstunden) gereinigt werden. Nehmen Sie dazu den Luftfilterdeckel (9) ab. Das Filterelement lässt sich in warmem Wasser unter Zusatz von wenig Reinigungsmittel reinigen. Lassen Sie das Filterelement erst vollständig trocknen, bevor sie es wieder einsetzen. Die Innenseite des Filterdeckels mit einem feuchten Tuch abwischen.

Zündkerze:

Eine verrußte Zündkerze muss gereinigt oder ausgewechselt werden. Entfernen Sie die Zündkerze niemals aus dem Motor, so lange dieser noch warm ist, da dadurch das Gewinde Schaden nehmen kann.

Reinigung:

Wischen Sie die Teile des Rasenmähers mit einem feuchten Tuch ab. Schmieren Sie bewegliche Teile mit Schmieröl.

Ziehen Sie den Kerzenstecker von der Zündkerze ab und bocken Sie den Rasenmäher auf einer Seite auf. Entfernen Sie Gras- und Schmutzreste von der Schürze (10) mit Hilfe eines Holz- oder Kunststoffspatels.

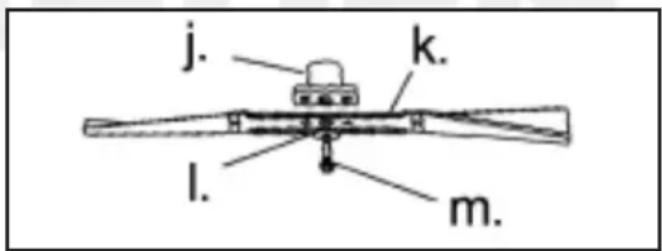

Ausbau des Messers:

Ziehen Sie den Kerzenstecker von der Zündkerze ab und bocken Sie den Rasenmäher auf einer Seite auf. Lösen Sie die Sechskantschraube (m) und die Scheibe (l), die das Messer (k) und den Adapter auf der Kurbelwelle halten und nehmen Sie das Messer heraus. Vorsicht: Das Messer kann scharf sein!

Schleifen Sie das Messer oder wechseln Sie es aus, wenn es verschlissen ist. Sorgen Sie dafür, dass das Messer an jeder Seite gleich stark geschliffen wird. Montieren Sie Adapter und Messer in umgekehrter Reihenfolge und vergewissern Sie sich, dass das Messer einen festen Sitz hat.

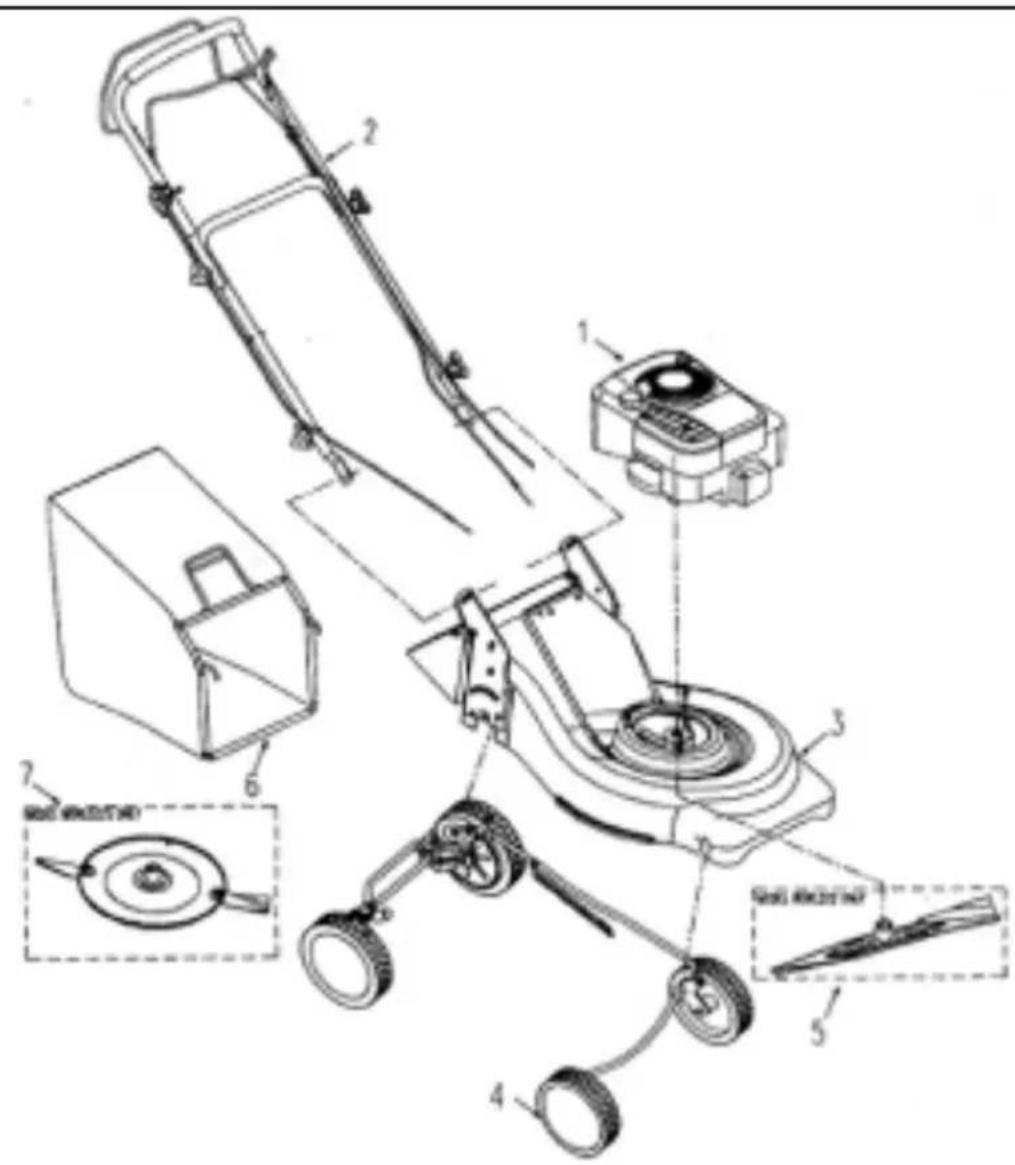

ILLUSTRATION
