78503 - Plæneklipper Power Craft - Gratis brugsanvisning og manual

Produkttype	Benzingræsslåmaskine, skubbet
Mærke	Power Craft
Model	78503
Motorkraft	6,5 hk
Brændstoftype	95 oktan blyfri benzin
Motorolie	15W40
Klingeomdrejningshastighed	3 200 omdr./min
Skærebredde	558 mm
Skærehøjde	15-70 mm (6 trin)
Fremdriftshastighed (selvkørende)	3,8 km/t
Drivtype	Selvkørende med koblingshåndtag
Græsopsamling	Græsopsamlingspose (stof) medfølger
Mulching-funktion	Mulching-propt medfølger
Vægt (ca.)	40 kg
Sikkerhedsfunktioner	Afbryderhåndtag, klingebremse, beskyttelsesskærme
Skærehøjdejustering	Håndtagsbetjent, 6 positioner
Rengøringsinterval for luftfilter	Hver 25. brugstime
Tændrør	Udskifteligt; rengør når sodet
Styrejustering	3 vinkelpositioner
Hjulstørrelse	Foran: 8", Bag: 9"

Ofte stillede spørgsmål - 78503 Power Craft

Hvilken type brændstof og olie skal jeg bruge?

Brug 95 oktan blyfri benzin som brændstof og 15W40 motorolie til motoren. Plæneklipperen leveres uden olie eller benzin, så påfyld dem før første brug.

Hvordan justerer jeg skærehøjden?

Træk skærehøjdejusteringshåndtaget (11) ud, flyt det til den ønskede position, og slip derefter. Skub mod motoren (e) for at øge højden, væk (f) for at mindske. Der er 6 trin fra 15 til 70 mm.

Hvordan starter jeg plæneklipperen?

Sørg for, at koblingshåndtaget ikke er aktiveret. Sæt gashåndtaget (13) på START (længst frem). Hold afbryderhåndtaget inde og træk startgrebet (6). Lad motoren varme op i nogle minutter.

Hvordan stopper jeg plæneklipperen?

Slip afbryderhåndtaget for at stoppe motoren øjeblikkeligt. Sæt også gashåndtaget i slukket position. Klingen stopper inden for få sekunder.

Hvordan skifter jeg motorolien?

Fjern oliepåfyldningsdækslet (8) og brug oliepinden til at kontrollere niveauet. For at tømme, varm motoren lidt op, fjern aftapningsproppen (hvis tilgængelig) eller vip plæneklipperen. Påfyld 15W40 olie til det korrekte niveau.

Hvor ofte skal jeg rengøre luftfilteret?

Rengør luftfilteret hver 25. brugstime. Fjern luftfilterdækslet (9), vask filterelementet i varmt vand med mildt rengøringsmiddel, tør helt, og sæt det tilbage. Tør indeni dækslet med en fugtig klud.

Hvordan fjerner og sliber jeg klingen?

Fjern tændrørskablet af sikkerhedsmæssige årsager. Støt den ene side af plæneklipperen op. Løsn bolten (m) og skiven (l), der holder klingen (k) og adapteren (j). Fjern klingen. Slib jævnt på begge sider eller udskift den, hvis den er slidt. Saml i omvendt rækkefølge og spænd godt til.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid beskyttelsesbriller, arbejdsbukser, sikkerhedssko og høreværn. Hold mennesker og dyr væk. Sæt aldrig hænderne under skørtet, medmindre tændrørskablet er fjernet. Brug på skråninger med mindre end 15% hældning. Stop motoren før justering eller rengøring.

Hvordan opbevarer jeg plæneklipperen om vinteren?

Tøm brændstoftanken og lad motoren køre tør. Fjern tændrøret og hæld lidt motorolie i hullet, og sæt derefter tændrøret tilbage. Rengør plæneklipperen grundigt og opbevar den på et rent, tørt og støvfrit sted væk fra varmekilder.

Hvad skal jeg gøre, hvis motoren ikke vil starte?

Kontrollér, at brændstoftanken har benzin, olieniveauet er korrekt, og tændrørskablet er tilsluttet. Sørg for, at afbryderhåndtaget holdes inde. Hvis tændrøret er sodet, rengør eller udskift det. Kontrollér også, at gashåndtaget er sat på START.

BRUGSANVISNING 78503 Power Craft

© 2005 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - JiangSu Word, Danyang, JiangSu

EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

© 2005 HP Værktøj A/S

For at du kan få mest mulig glæde af din nye plæneklipper, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager plæneklipperen i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om plæneklipperens funktioner.

Tekniske data

Knivrotationshastighed: 3.200 o/min

Hastighed: 3,8 km/t

Klippehøjde: 15-70 mm (6 trin)

Motoreffekt: 6,5 hk

Brændstof: 95 oktan blyfri benzin

Olie: 15W40

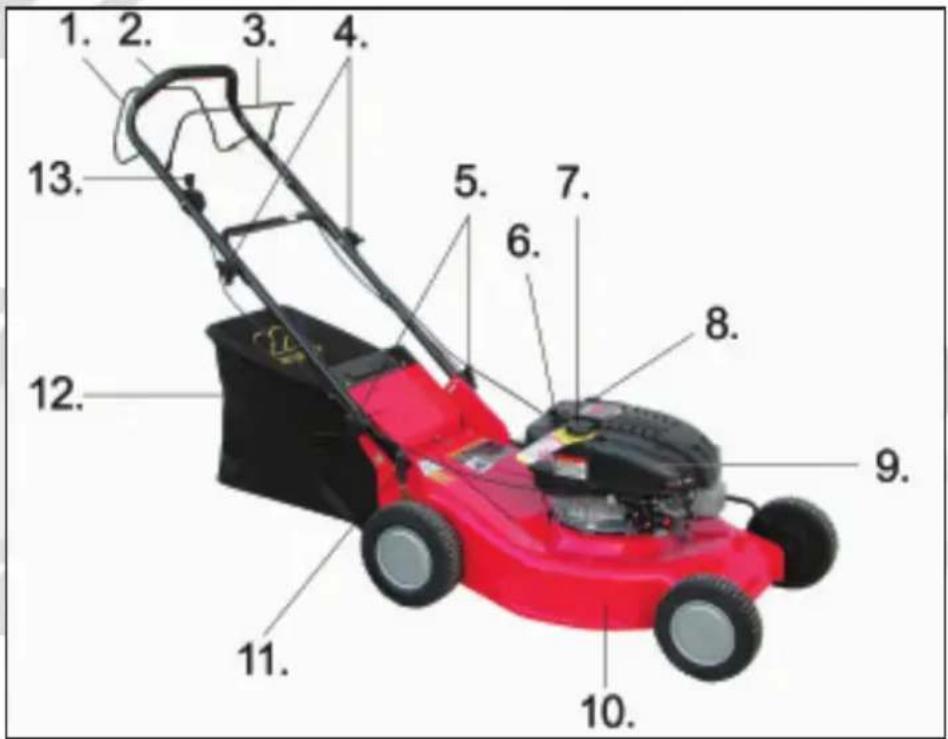

Plæneklipperens dele

1. Drevsikkerhedsbøjle
2. Håndtag
3. Knivsikkerhedsbøjle
4. Justeringsgreb
5. Monteringsgreb
6. Starthåndtag
7. Tankdæksel
8. Oliepåfyldningsdæksel
9. Luftfilterdæksel
10. Skjold
11. Højdejusteringshåndtag
12. Opsamlingspose
13. Gashåndtag

Særlige sikkerhedsforskrifter

Personlig sikkerhed

Brug altid beskyttelsesbriller, arbejdsbukser og sikkerhedssko, når plæneklipperen anvendes, for at beskytte øjne, fødder og ben mod genstande, der kan blive slynget ud af kniven.

Brug altid høreværn, när plæneklipperen anvendes, da støjen fra motoren kan forårsage høreskader.

Lad ikke andre personer eller dyr komme tæt på plæneklipperen, mens den kører.

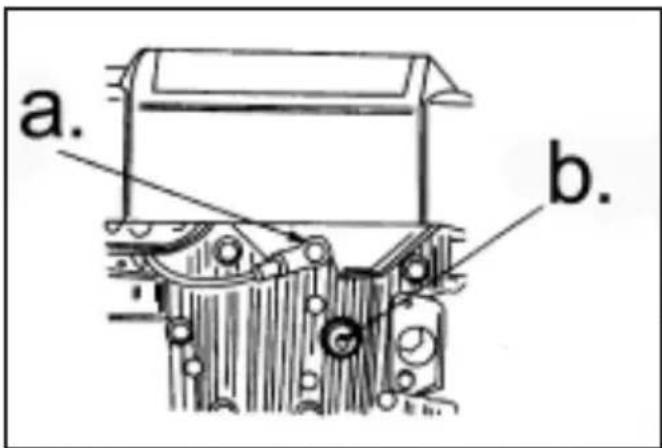

Stik ALDRIG hænder, fingre eller andre kropsdele ind under skjoldet, medmindre plæneklipperen ikke kan startes (tændrørskablet (a) skal være taget af tændrøret (b); se illustrationen)! Vær opmærksom på, at kniven er nogle sekunder om at standse, når du har slukket motoren.

Brug aldrig plæneklipperen, hvis sikkerhedsbøjlerne ikke fungerer!

Vær forsigtig, og brug sikkerhedshandsker ved håndtering af kniven.

Brug af plæneklipperen

Plæneklipperen må kun bruges udendørs.

VIGTIGT! Plæneklipperen leveres uden motorolie og benzin. Påfyld motorolie og benzin, inden plæneklipperen startes!

Sluk altid motoren, inden du justerer plæne-klipperen eller motoren, og inden du monterer eller afmonterer opsamlingsposen.

Fjern alle genstande fra det græs, der skal klippes, inden du starter, så genstandene ikke bliver slynget ud af kniven. Kniven levetid forkortes, hvis den støder på sten, rødder, legetøj eller lignende, og genstandene kan forårsage alvorlig personskade, när de slynges ud.

Brug aldrig plæneklipperen på ujævne underlag eller stejle skråninger (hældningsgrad på over 15 %). Hvis skjoldet er for højt over jorden, kan kniven kaste genstande ud og forårsage person-skade, og ved kørsel på skråninger kan du miste herredømmet over plæneklipperen.

Klip ikke vådt græs. Græset klumper nemmere, og det er sværere at bevare fodfæstet.

Sørg altid for at bevare fodfæstet under brug af plæneklipperen. Giv slip på plæneklipperen, hvis du er ved at falde. Plæneklipperen stopper automatisk, hvis du slipper sikkerhedsbøjlerne.

Kontrollér, at der er tilstrækkelig plads bag dig, og at du ikke er i fare for at snuble over noget, inden du trækker plæneklipperen tilbage mod dig selv.

Motorens dele bliver varme under brug. Undgå at berøre dem.

Brændstof

Rygning og brug af åben ild er forbudt ved brug af plæneklipperen samt ved påfyldning af brændstof.

Stands motoren, og lad den køle helt af, inden du påfylder brændstof.

Sørg for tilstrækkelig ventilation, når du blander og påfylder brændstof.

Brændstoffet skal opbevares brandsikkert og utilgængeligt for børn i en tydeligt mærket og godkendt beholder.

Aftør evt. overskydende eller spildt brændstof på motorens yderside, inden motoren startes.

Fyld aldrig brændstoftanken helt op, da brændstoffet kan udvide sig ved temperaturstigninger.

Plæneklipperen skal opbevares på afstand af antændingskilder, da brændstoffet eller brændstof-dampene ellers kan blive antændt.

Afmonter aldrig tankdækslet, mens motoren kører.

Husk altid at bortskaffe brændstof- og olierester samt udslidte filtre i henhold til de regler, der gælder i din kommune.

BRUGSANVISNING

Samling af plæneklipperen

Tag tændrørskablet af tændrøret som vist på illustrationen under Særlige sikkerhedsforanstaltninger.

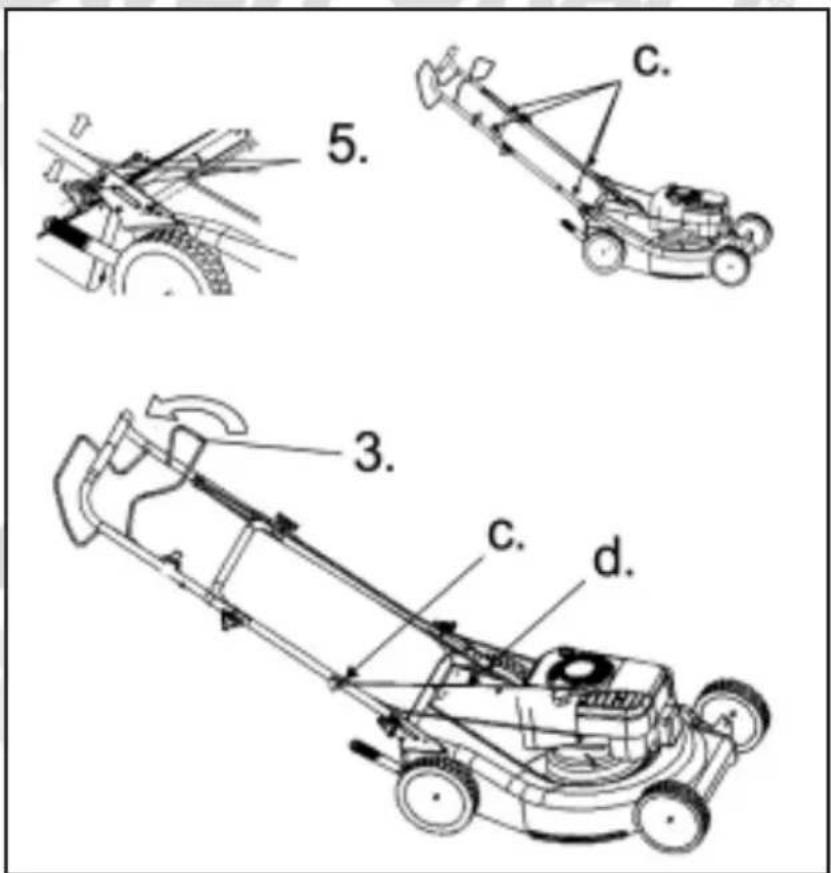

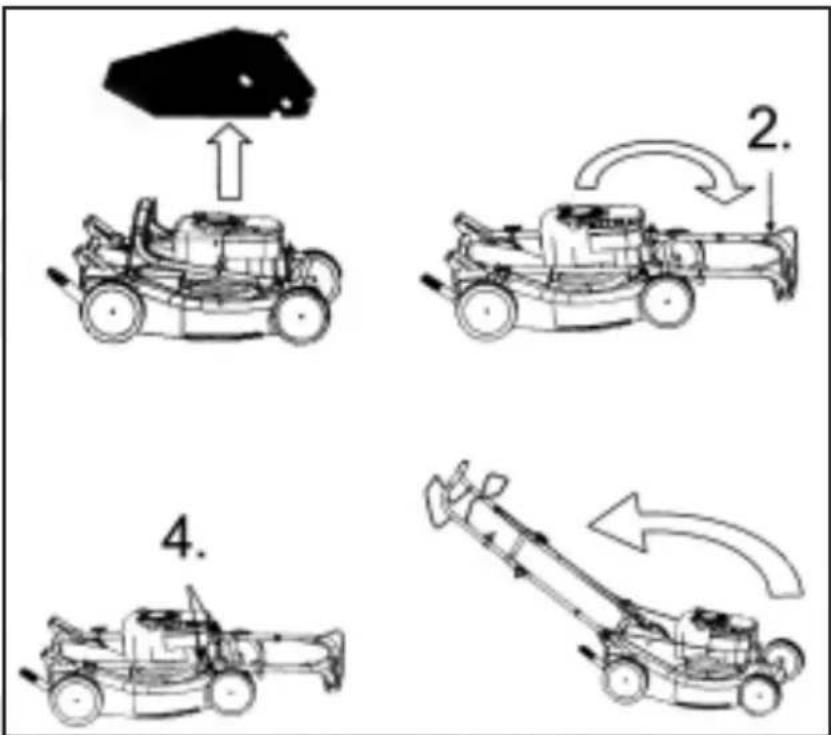

Fjern opsamlingsposen (12) fra plæneklipperen. Vip håndtaget (2) op, så styrets nederste og øverste del er i forlængelse af hinanden. Spænd justeringsgrebene (4). Løft hele styret fra plæneklipperen. Pas på, at du ikke bøjer eller knækker styrekablerne.

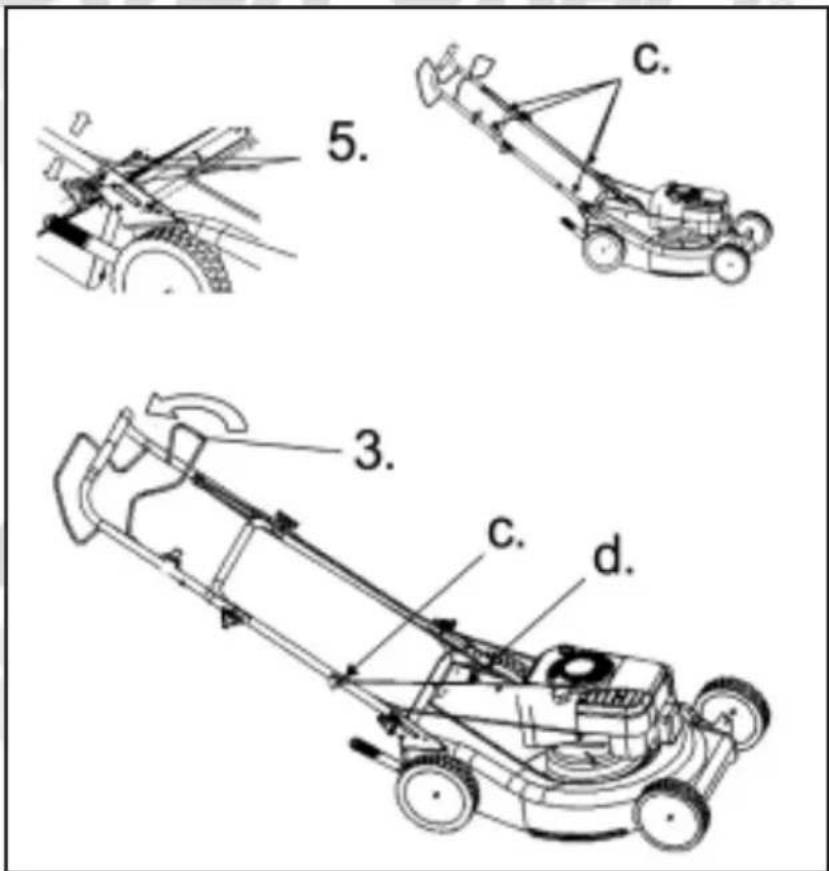

Skru styret fast på beslaget med monteringsskruerne (5). Vælg det ønskede hul på beslaget efter, hvilken vinkel styret skal sidde i (3 valgmuligheder). Fastgør styrekablerne til styret med ledningsbeslagene (c) på styret. Tryk knivsikkerhedsbøjlen (3) ind mod håndtaget, og træk langsomt startsnoren (d) ud. Fastgør startsnoren til styret med ledningsbeslaget.

Sæt tændrørskablet på tændrøret.

BRUGSANVISNING

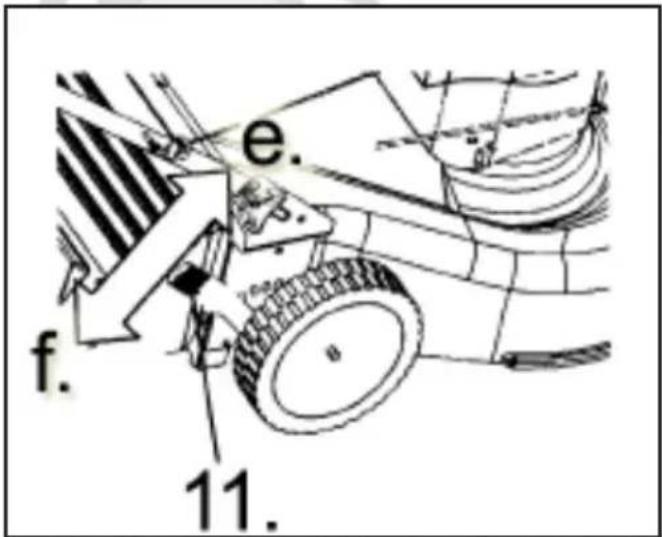

Juster klippehøjden ved at trække højdejusterings-håndtaget (11) ud og sætte det i den ønskede position. Skub det ind mod motoren (e) for at øge klippehøjden og væk fra motoren (f) for at mindske den. Slip grebet igen.

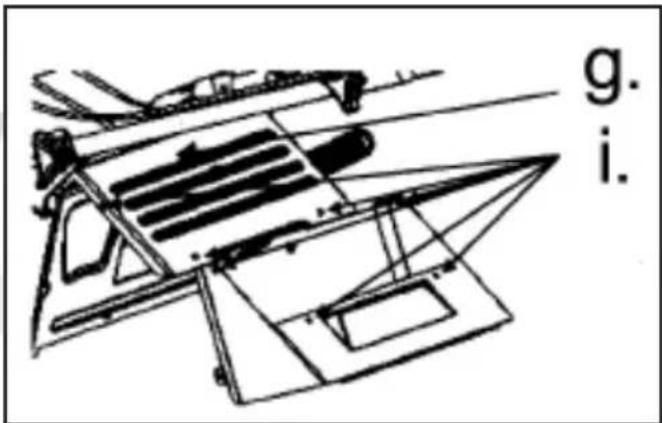

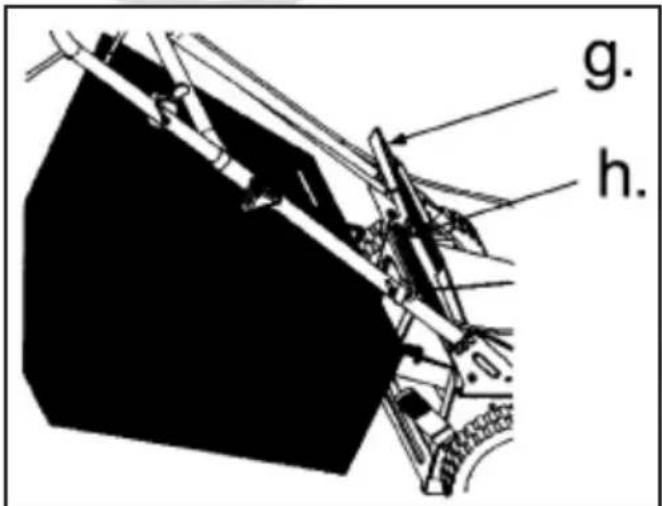

Monter opsamlingsposen ved at løfte lågen (g) på plæneklipperens bagside og montere opsamlingsposen på adapteren (h). Kontrollér, at posen sidder fast, inden plæneklipperen startes. Opsamlingsposen kan fæstnes på styret.

I stedet for opsamlingsboksen kan du montere et direkte udkast ved hjælp af seks skruer og møtrikker (i).

VIGTIGT! Plæneklipperen leveres uden motorolie og benzin. Påfyld motorolie og benzin, inden plæneklipperen startes!

Brug

Påfyldning af brændstof:

Skru tankdækslet (7) af brændstoftanken, og påfyld benzin. Skru tankdækslet på igen, og kontrollér, at det ikke kan løsne sig under brug.

Kontrollér, at plæneklipperen ikke lækker brændstof.

Påfyldning af olie:

Skru oliepåfyldningsdækslet (8) af. Kontrollér oliestanden på oliepinden, der sidder på dækslets bagside, og påfyld om nødvendigt motorolie. Skru dækslet på igen.

Start af motor:

Kontrollér, at drevsikkerhedsbøjlen ikke er aktiveret, inden du starter motoren.

Sæt gashåndtaget (13) i positionen START (længst fremme).

Hold knivsikkerhedsbøjlen ind mod håndtaget, og træk i starchåndtaget (6).

Hvis du slipper knivsikkerhedsbøjlen, standser motoren omgående.

Brug:

Hold knivsikkerhedsbøjlen inde, og juster motoren til den ønskede hastighed ved hjælp af gashåndtaget.

BRUGSANVISNING

Klip græsset jævnt og systematisk. Hvis du vil aktivere plæneklipperens drevfunktion, så den kører selv, skal du trykke drevsikkerhedsbøjlen ind mod håndtaget. Plæneklipperen kører fremad, indtil du slipper drevsikkerhedsbøjlen. Slip altid drevsikkerhedsbøjlen, når plæneklipperen skal vendes eller standses.

Hvis du slipper knivsikkerhedsbøjlen, standser motoren omgående.

Tip:

Sørg altid for at du kan se, hvad du laver. Klip aldrig i mørke eller tåge, og vær forsigtig ved hushjørner.

Klip altid på tværs af skråninger, aldrig op og ned. Vær forsigtig, når du ændrer retning på skråninger. Vær forsigtig, når du klipper tæt på mure, grøfter, trærødder eller andre forhindringer.

Standsning af motor:

Sæt gashåndtaget i slukket position, og slip knivsikkerhedsbøjlen.

Følg anvisningerne for vedligeholdelse i afsnittet Rengøring og vedligehold.

Stands kniven, inden plæneklipperen køres hen over grus, asfalt eller lignende.

Tøm brændstoftanken, og start motoren for at fjerne alt brændstof i motoren.

Tag tændrøret ud, når motoren er kørt tør og er afkølet. Hæld lidt motorolie i tændrørshullet, og sæt tændrøret i igen.

Rengør plæneklipperen, og opbevar den på et rent, tørt og støvfit sted.

Efterfyld og skift motorolie efter behov. (Se afsnittet Påfyldning af olie under Brug).

Luftfilter:

Luftfilteret skal rengøres med jævne mellemrum (efter hver 25 timers drift). Afmonter luftfilterdækslet (9). Filterelementet rengøres ved at vaske det i varmt vand tilsat lidt rengøringsmiddel. Lad filterelementet tørre helt, inden det monteres igen. Aftør indersiden af filterdækslet med en fugtig klud.

Tændrør:

Hvis tændrøret er beskidt, skal det rengøres eller udskiftes. Tag aldrig tændrøret ud af motoren, hvis motoren er varm, da det kan beskadige gevindet.

Rengøring:

Aftør plæneklipperens dele med en fugtig klud. Smør de bevægelige dele med smøreolie.

Tag tændrørskablet af tændrøret, og klods plæneklipperens ene side op. Skrab undersiden af skjoldet (10) fri for akkumuleret græs og snavs med en træ- eller plastskraber.

Afmontering af kniv:

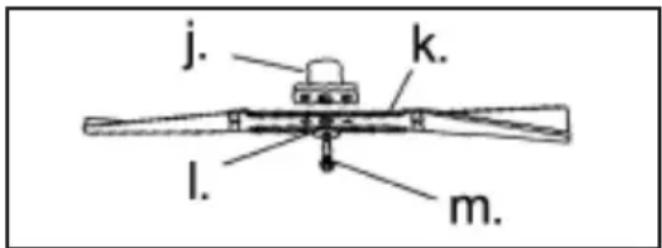

Tag tændrørskablet af tændrøret, og klods plæneklipperens ene side op. Løsn sekskantbolten (m) og skiven (l), der holder kniven (k) og adapteren (j) fast på krumtapakslen, og tag kniven ud. Pas på: Kniven kan være skarp!

Slib kniven, eller udskift den, når den er slidt. Sørg for at slide kniven lige meget i hver side. Monter adapteren og kniven i omvendt rækkefølge, og kontrollér, at kniven sidder fast.

BRUKSANVISNING

Introduksjon

Plasser pluggledningen på tenn-pluggen.

BRUKSANVISNING

Kontroller at sikkerhetsbøylen ikke er aktivert før du starter motoren.

CE-mærke er anbragt: 2005

CE-merket: 2005

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT GARDEN 78503 (XSZ56)

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

73/23/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 19 / 12 / 2005

Produktchef, Produktsjef, Produktchef, Tuotepäällikkö, Product manager, Produktleiter

Stefan Schou

CE
