| Tuotetyyppi | Aktiivinen studiomonitori |
| Merkki | Genelec |
| Malli | G Five |
| Bassoelementin koko | 6,5 tuumaa |
| Diskanttielementin koko | 1 tuuman metallikalotti |
| Taajuusvaste | 38 Hz - 21 kHz (-6 dB) |
| Maksimiäänenpaine | 118 dB |
| Vahvistinteho | 150 W + 150 W (kaksivahvistin) |
| Tuloliitännät | XLR-balansoitu, RCA-epäbalansoitu |
| Huonevasteen säätimet | Basson lasku, diskantin kallistus, presence-dippi kytkimet |
| Mitat (K x L x S) | 350 x 237 x 223 mm |
| Paino | 11,3 kg |
| Virrankulutus | 10 W lepotila, 200 W maksimi |
| Käyttöjännite | 100-240 V AC, 50-60 Hz |
| Kotelomateriaali | MDF oikealla puuviilulla |
| Magneettisuoja | Kyllä |
| Suojausominaisuudet | Ylikuormitus, lämpösuoja, rajoitin |
| Puhdistus ja huolto | Käytä pehmeää kuivaa liinaa; vältä nesteitä ja liuottimia |
| Turvaluokka | Luokka I (maadoitettu) |
| Varaosat ja korjattavuus | Ota yhteys valtuutettuun huoltokeskukseen elementtien ja elektroniikan osalta; suunniteltu huollettavaksi pätevän henkilöstön toimesta |
Usein kysytyt kysymykset - G Five GENELEC
Käyttäjien kysymyksiä aiheesta G Five GENELEC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Kaiutin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi G Five - GENELEC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. G Five merkiltä GENELEC.
KÄYTTÖOHJE G Five GENELEC

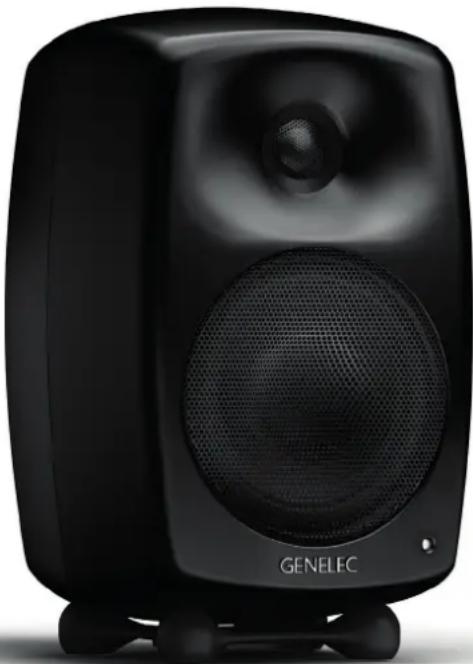

Genelec G Three, G Four ja G Five ovat erittäin suorituskykyisiä ja kompakteja aktiivisia kaksi-tiekaiuttimia. Laajan ja värittymättömän toisto-alueensa ja suuren äänenpainekapasiteettinsa ansiosta ne sopivat vaativaankin kuunteluun.
Pakkauksen sisältö
Kaiuttimen mukana toimitetaan käyttöohje ja virtajohto.
Liitännät
Kaiuttimien mukana toimitetaan suojamaadoitetut verkkovirtajohdot. Älä kytke kaiutinta suojamaadoittamattomaan pistorasiaan. Ennen kuin teet mitään kytkentöjä, varmista, että kai-kista laitteista on kytketty virta pois. Kaiuttimien virtakytkimet ovat kotelon liitinpaneelissa.
Audiosignaalia varten kaiuttimissa on balansoitu 10 kOhm:in XLR-liitin ja balansoimaton RCA-liitin. Genelec G Three- G Four- ja G Five-aktiivikaiuttimet saa kytkeä ainoastaan linjatasoista signaalia antavaan äänilähteeseen, kuten etuvahvistimeen tai tietokoneen äänikorttiin, ei milloinkaan päätevahvistimen tai integroidun vahvistimen kaiutinliittimiin. On mahdollista kytkeä kaiuttimiin kaksi äänilähdettä, toinen XLR-liittimeen ja toinen RCA:han, edellyttäen että käytetään vain yhtä äänilähdettä kerrallaan.
Kun kytkennät on tehty, voidaan laitteet käynnistää.
Automaattinen virrankytkentä (Autostart)
Kaikissa kaiutinmalleissa on virtakytkin liitinpaneelissa. Kytke kaiuttimen virta pois tästä kytkimestä (asento OFF) kun kaiuttimet jäävät pitkäksi aikaa käyttämättömiksi tai kun kytket tai irrotat audiojärjestelmän johtoja.
Kun virtakytkin on asennossa "ON", kaiuttimien automaattinen, signaalin tunnistava virrankytkentä kytkee ne toimintaan heti kun kaiutttimeen tulee äänisignaali. Vastaavasti kaiuttimet menevät automaattisesti taukotilaan, kun on kulunut tunti signaalin päättymisestä. Taukotilassa kaiuttimien tehonkulutus on alle 0,5 W.
Äänenvoimakkuuden perusasetus
Kaiuttimien äänenvoimakkuudelle (ottoliitännän herkkyydelle) on valittavissa kaksi perusasetusta: normaali ja +10 dB. Kaiuttimet toimitetaan normaaliasetuksella ja suuremman äänenvoimakkuuden tuottava +10 dB -asetus voidaan valita kääntämällä "LEVEL +10 dB"-katkaisin asentoon "1". Tämä voi olla tarpeen, jos äänilähteen antama signaali on tavallista hiljaisempi.
Merkkivalon sammutus
Kaiuttimien etulevyssä oleva merkkivalo voidaan sammuttaa kääntämällä kaiuttimen takalevyssä oleva "LED OFF"-katkaisin asentoon "1".
Kaiuttimien sijoitus
Kohdista kuuntelupisteeseen
Suuntaa kaiuttimet kuuntelalueen keskipistee-seen pään korkeudelle. Kaiuttimet kannattaa sijoittaa pystyasentoon, sillä se minimoi vaihe-virheet jakotaajuudella.
Sijoita symmetrisesti
Sijoita kaiuttimet samalle etäisyydelle kuuntelupisteestä ja mahdollisimman symmetrisesti sekä toistensa, että huoneen rajapintojen suhteen. Tämä toteutuu, kun kuuntelupiste on huoneen keskilinjalla ja kaiuttimet sijoitetaan symmetrisesti keskilinjan suhteen.
Minimoi heijastukset
Kaiuttimen lähellä sijaitsevista esineistä ja pinnoista tulevat akustiset heijastukset voivat aiheuttaa toiston värittymistä ja sumentaa äänikuvaa. Tämä kannattaa huomioida kaiuttimia sijoitettaessa ja mahdollisuuksien mukaan siirtää heijastuksia aiheuttavat kaapit tms. pois kaiuttimien läheltä.
Vähimmäisetäisyydet
Vahvistimien jäähdytyksen ja refleksiputken toi-minnan takaamiseksi pitää kaiuttimien taakse, sivuille ja päälle jäädä kuunteluhuoneeseen avautuva, vähintään viiden senttimetrin vapaa-tila. Kaiutinta ei saa käyttää tilassa, jonka lämpötila on yli 35° C.
Pöytäjalusta ja kiinnitysmahdollisuudet
Kaiuttimien mukana toimitettava Isolation Positioner/Decoupler™ (Iso-Pod™) -jalusta mahdollistaa kaiuttimen kallistamisen ylä- tai alaviistoon. Jalusta voidaan kiinnittää myös kaiutinkotelon pitkille sivuille, jos kaiuttimet halutaan sijoittaa vaaka-asentoon.
Kaiuttimet voidaan kiinnittää Omnimount® Series 30 (G Three) ja Series 60 (G Four, G Five) sekä König & Meyer -kaiutintelineisiin kaiutinkotelon takaseinässä olevien M6 x 10 -mutterikierteiden avulla. Kotelon pohjassa on M10 x 10 (G Four, G Five) tai 3/8 in UNC (G Three) mutterikierre, jolla kaiutin voidaan kiinnittää tukevasti alustaansa.
Taajuusvastesäätöjen käyttö
Kaiuttimien taajuusvastetta voidaan muokata kuuntelutilan akustisista ominaisuuksista ja kaiuttimien sijoituksesta johtuvien toistovirheiden kompensoimiseksi. Säätö tehdään kaiuttimen takapaneelissa olevien "Tabletop", "Treble", "Bass" ja "Low bass" -kytkimien avulla. Kaikki säädöt asetetaan tehtaalla asentoon "OFF",


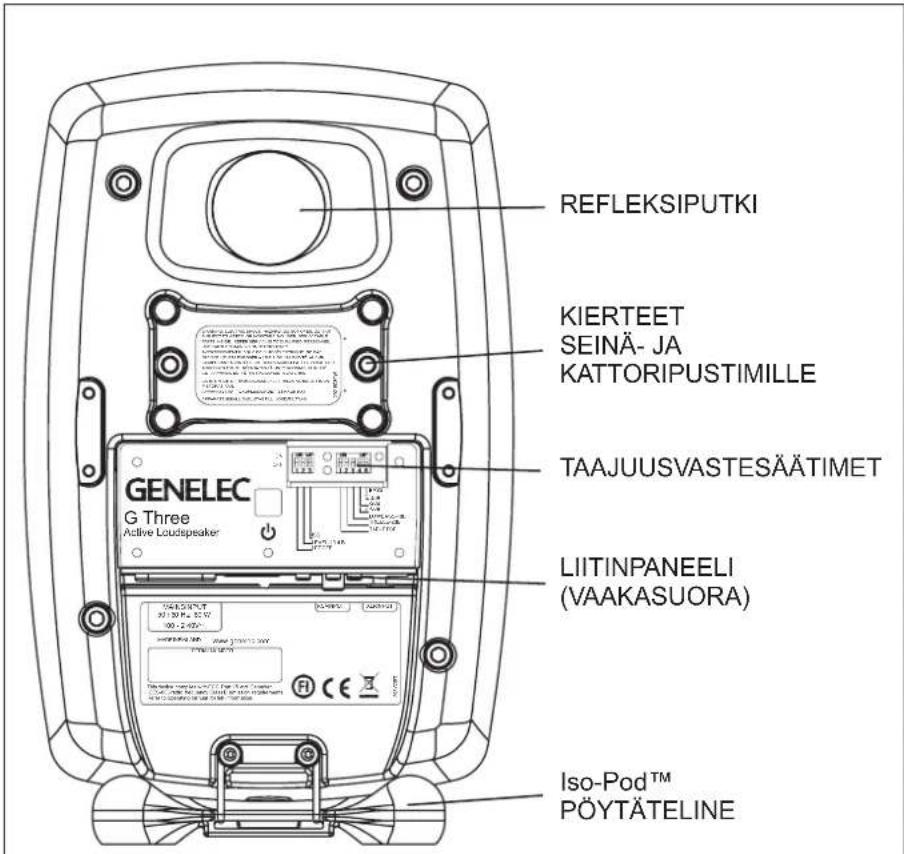

REFLEKSIPUTKI KIERTEET SEINÄ- JA KATTORIPUSTIMILLE TAAJUUSVASTESÄÄTIMET GENELEC G Three Active Loudspeaker LIITINPANEELI (VAAKASUORA) ISO-Pod™ PÖYTÄTELINEKuva 1.G Three:n liitännät ja säätimet
| Kaiuttimien sijoitus Treble Bass Low Bass Tabletop | |||
| Kaiuttomassa tilassa | OFF OFF | OFF OFF | |
| Vapaasti seisovana vaimennetussa tilassa | OFF -2 dB | OFF OFF | |
| Vapaasti seisovana kaikuvassa tilassa | OFF -4 dB | OFF OFF | |
| Lähikentässä, heijastavan tason päällä (eslm. pöydällä) | OFF -2 dB | OFF ON (-4 dB @ | 160/200 Hz) |
| Nurkassa | OFF -4 dB | -4 dB OFF |
Taulukko 1. Taajuusvastesäätimien käyttö muutamissa tyypillisissä tilanteissa
mikä antaa tasaisen taajuusvasteen kaiuttomassa tilassa. Säätöjen vaikutus toistovastee-seen on esitetty kuvissa 3, 5 ja 7.
Tabletop
Tämän säädön käyttöä suositellaan tilanteessa, jossa kaiuttimet on sijoitettu pöydälle tai kaiutti-mien ja kuuntelijan välissä on muu vaakasuora ääntä heijastava pinta. Tällainen sijoitus aiheuttaa tyypillisesti bassotaajuksille korostuman, jonka kumoamiseen "Tabletop"-säätö on suunniteltu.
Treble
Treble-säätö vaikuttaa diskanttitaajuksiin. G Three:ssä on yksi kytkin, jolla voidaan aktivoida diskantin vaimennus kahden desibelin verran. Tämä sopii tilanteisiin, joissa korkeat taajuudet tuntuvat ylikorostuneilta. G Four:ssa ja G Five:ssä on valittavana -2 tai -4 dB:n vaimennustasot tai +2 dB:n korostus diskanttialueelle.
Bass
Bass-säädön avulla voidaan vaimentaa kaiuttimen bassotoistoa 1000 hertsin alapuolella. Tämä säätö on tarkoitettu kompensoimaan bassotaajuuksien korostumista, mikä voi johtua esimerkiksi kaiuttimien sijoittamisesta lähelle seinää. Valittavissa ovat vaimennustasot -2 dB, -4 dB ja -6 dB. G Three-kaiuttimessa suurin vaimennus, -6 dB, saadaan kääntämällä molemmat "BASS"-kytkimet asentoon "1."
Low Bass
Low Bass-säätö vaikuttaa kaiuttimen bassotois- toon kaikkein matalimmilla taajuuksilla. Säädön käyttö voi olla tarpeen, jos matalimmat basso- taajuudet tuntuvat ylikorostuneilta. G Three:ssä on yksi säätöporras, -4 dB ja G Four:ssa ja G Five:ssä kolme: -2, -4 tai -6 dB (ks. kuvat 3 ja 5.)
Taulukko 1 sisältää muutamia suuntaaantavia säätöesimerkkejä. Kaiuttimien sijainti ja akustinen ympäristö vaikuttavat ratkaisevasti säätötarpeeseen, joten säädöt kannattaa tehdä vasta kun kuuntelutilan järjestys ja kaiuttimien sijoitus on valmis.
Säätöjä voidaan yhdistellä vapaasti parhaan sointitasapainon saavuttamiseksi. Huomaa, että säädöt eivät ole kumuloituvia, joten kussakin ryhmässä saa olla kerrallaan vain yksi kytkin asennossa "1".
Turvallisuusohjeita
Genelec-aktiivikaiuttimet on suunniteltu ja valmistettu täyttämään kansainväliset turvallisuus-normit. Virheellisestä käytöstä saattaa kuitenkin seurata vaaratilanne, joten seuraavia ohjeita on aina noudatettava:
- Laitetta ei saa asettaa alttiiksi kosteudelle tai roiskevedelle. Se on tarkoitettu käytettäväksi ainoastaan kuivassa huonetilassa.
- Huolto- ja korjaustoimia saa suorittaa vain valmistajan valtuuttama huoltohenkilöstö.
- Älä avaa kaiutinkoteloa tai irrota laitteesta mitään osia.
- Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan.
- Huomaa, että vahvistin ei ole täysin jännitteetön ellei virtajohtoa ole irrotettu pistokkeesta.
VAROITUS!
Genelec G Three- G Four- ja G Five-aktiivikaiuttimet pystyvät tuottamaan yli 85 desibelin äänenpaineen, mikä voi aiheuttaa pysyvän kuulovaurion.
Huolto
Kaikki huolto- ja korjaustoimet on annettava valmistajan tai valmistajan valtuuttaman huoltohenkilöstön suoritettaviksi. Älä avaa laitetta itse.
Takuu
Genelec Oy antaa näille tuotteille kahden vuoden takuun ostopäivästä lukien. Takuu kattaa valmistusvirheet ja materiaaliviat.

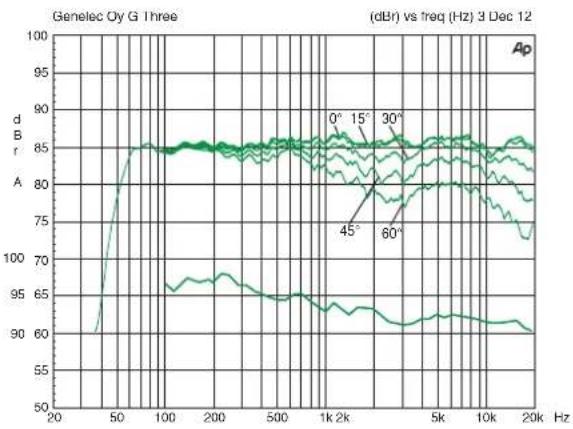

Kuva 2. Ylempi käyrästö kuvaa G Three:n suuntaavuuskäyttäytymistä 1 metrin mittausetäisyydellä. Alempi käyrä on G Three:n tehovaste.

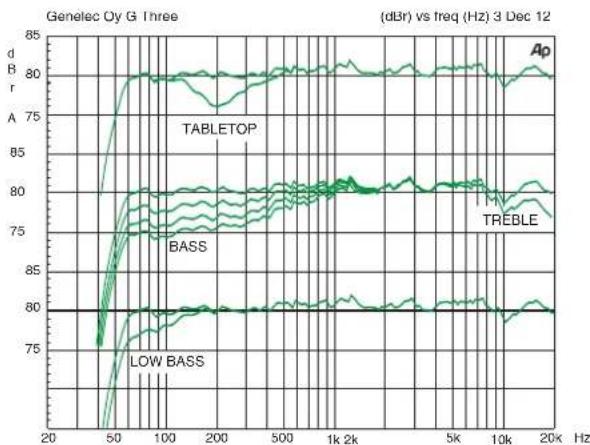

Kuva 3. "Bass"-, "treble"-, "tabletop"- ja "low bass"-säätöjen vaikutus G Three:n vapakenttävasteeseen.

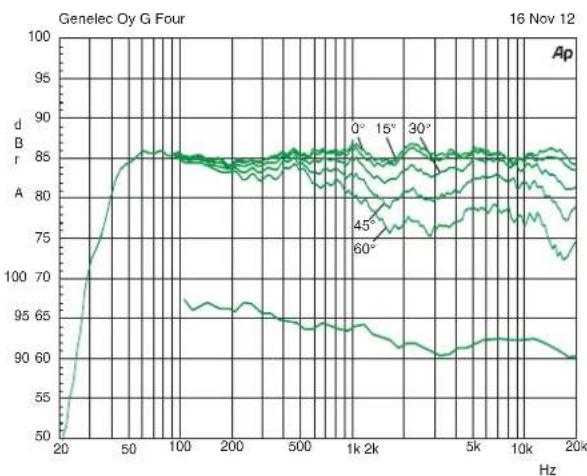

line
| Frequency (Hz) | d B (Line 0°) | d B (Line 15°) | d B (Line 30°) | d B (Line 45°) | d B (Line 60°) | | -------------- | ------------- | -------------- | -------------- | -------------- | -------------- | | 20 | ~50 | ~50 | ~50 | ~50 | ~50 | | 50 | ~85 | ~85 | ~85 | ~85 | ~85 | | 100 | ~85 | ~85 | ~85 | ~85 | ~85 | | 200 | ~85 | ~85 | ~85 | ~85 | ~85 | | 500 | ~85 | ~85 | ~85 | ~85 | ~85 | | 1k | ~85 | ~85 | ~85 | ~85 | ~85 | | 2k | ~85 | ~85 | ~85 | ~85 | ~85 | | 5k | ~85 | ~85 | ~85 | ~85 | ~85 | | 10k | ~85 | ~85 | ~85 | ~85 | ~85 | | 20k | ~85 | ~85 | ~85 | ~85 | ~85 |Kuva 4. Ylempi käyrästö kuvaa G Four:n suuntaavuuskäyttäytymistä 1 metrin mittausetäisyydellä. Alempi käyrä on G Four:n tehovaste.

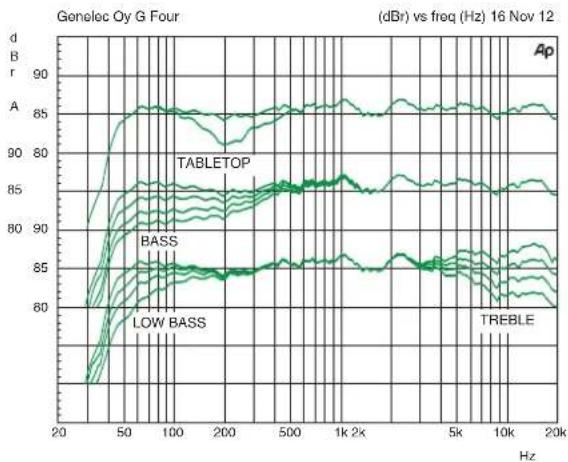

line
| Frequency (Hz) | TABLETOP | BASS | LOW BASS | TREBLE | | -------------- | -------- | ---- | -------- | ------ | | 20 | ~80 | ~80 | ~80 | ~80 | | 50 | ~85 | ~85 | ~85 | ~85 | | 100 | ~85 | ~85 | ~85 | ~85 | | 200 | ~85 | ~85 | ~85 | ~85 | | 500 | ~85 | ~85 | ~85 | ~85 | | 1k | ~85 | ~85 | ~85 | ~85 | | 2k | ~85 | ~85 | ~85 | ~85 | | 5k | ~85 | ~85 | ~85 | ~85 | | 10k | ~85 | ~85 | ~85 | ~85 | | 20k | ~85 | ~85 | ~85 | ~85 |Kuva 5. "Bass"-, "treble"-, "tabletop"- ja "low bass"-säätöjen vaikutus G Four:n vapakenttävasteeseen.

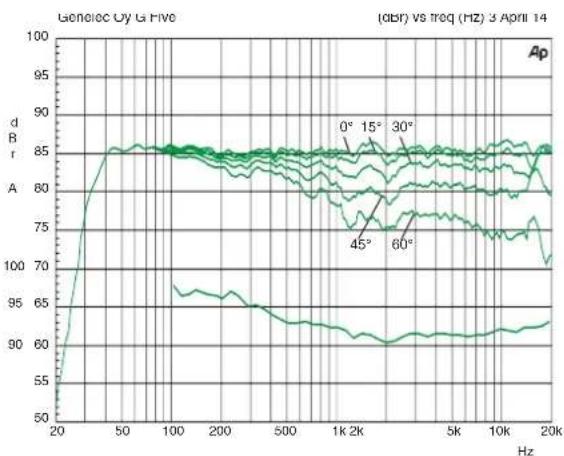

line
| Frequency (Hz) | d R (dB) - 0° | d R (dB) - 15° | d R (dB) - 30° | d R (dB) - 45° | d R (dB) - 60° | | -------------- | ------------- | -------------- | -------------- | -------------- | -------------- | | 20 | ~95 | ~95 | ~95 | ~95 | ~95 | | 50 | ~85 | ~85 | ~85 | ~95 | ~95 | | 100 | ~85 | ~85 | ~85 | ~95 | ~95 | | 200 | ~85 | ~85 | ~85 | ~95 | ~95 | | 500 | ~85 | ~85 | ~85 | ~95 | ~95 | | 1k | ~85 | ~85 | ~85 | ~95 | ~95 | | 2k | ~85 | ~85 | ~85 | ~95 | ~95 | | 5k | ~85 | ~85 | ~85 | ~95 | ~95 | | 10k | ~85 | ~85 | ~85 | ~95 | ~95 | | 20k | ~85 | ~85 | ~85 | ~95 | ~95 |Kuva 6. Ylempi käyrästö kuvaa G Five:n suuntaavuuskäyttäytymistä 1 metrin mittausetäisyydellä. Alempi käyrä on G Five:n tehovaste.

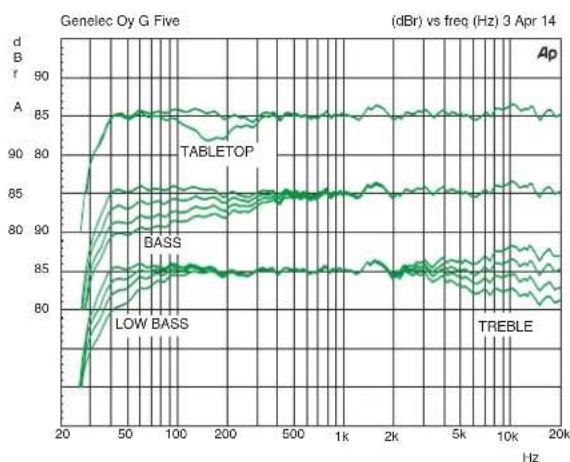

line
| Frequency (Hz) | TABLETOP | BASS | LOW BASS | TREBLE | | -------------- | -------- | ---- | -------- | ------ | | 20 | 80 | 80 | 80 | 80 | | 50 | 85 | 85 | 85 | 85 | | 100 | 85 | 85 | 85 | 85 | | 200 | 85 | 85 | 85 | 85 | | 500 | 85 | 85 | 85 | 85 | | 1k | 85 | 85 | 85 | 85 | | 2k | 85 | 85 | 85 | 85 | | 5k | 85 | 85 | 85 | 85 | | 10k | 85 | 85 | 85 | 85 | | 20k | 85 | 85 | 85 | 85 |Kuva 7. "Bass"-, "treble"-, "tabletop"- ja "low bass"-säätöjen vaikutus G Five:n vapakenttävasteeseen.
TEKNISET TIEDOT
| G Three G Four G | Five | ||
| Alarajataajuus, -6 dBYlärajataajuus, -6 dB | ≤ 47 Hz≥ 25 kHz | ≤ 41 Hz≥ 25 kHz | ≤ 332 Hz≥ 25 kHz |
| Taajuusvaste vapaakentässä(± 2,5 dB) | 54 Hz - 20 kHz 48 Hz - 20 kHz | 38 Hz - 20 kHz | |
| Hetkellinen maksimiäänpaine mitattuna sinisignaalilla puoliavaruu-dessa. Keskiarvo taajuusalueella 100 Hz - 3 kHz@ 1 m@ 0,5 m | ≥ 104 dB SPL≥ 110 dB SPL | ≥ 105 dB SPL≥ 111 dB SPL | ≥ 110 dB SPL≥ 116 dB SPL |
| Suurin jatkuva (RMS) äänenpaine IEC 60268-1 -normin mukaisella simuloidulla ohjelmasignaalilla mitattuna (elementtien suojapiirien rajoit-tama) @ 1 m | ≥ 96 dB SPL | ≥ 99 dB SPL | ≥ 101 dB SPL |
| Akustinen pohjakohinataso @ 1 m (A-painotus) | ≤ 5 dB | ≤ 10 dB | ≤ 10 dB |
| Harmoninen särö @ 1 m50 - 100 Hz> 100 Hz | @ 85 dB SPL< 2 %< 0.5 % | @ 90 dB SPL< 2 %< 0.5 % | @ 90 dB SPL< 2 %< 0.5 % |
| Kaiutinelementit:BassoDiskantti | 130 mm (5 in)19 mm (3/4 in) metalikalotti | 165 mm (6 1/2 in)19 mm (3/4 in) metallikalotti | 205 mm (8 in)25 mm (1 in) metallikalotti |
| Paino: 5,0 kg (11å lbs) 8,6 kg (18.9 lbs) 12,7 kg (28 lbs) | |||
| Mitat:Korkeus ilman põytäjalustaaKorkeus põytäjalustan kanssaLeveysSyvyys | 285 mm (11 1/4 in)299 mm (11 13/16 in)189 mm (7 7/16 in)178 mm (7 in) | 350 mm (13 13/16 in)365 mm (14 3/8 in)237 mm (9 3/8 in)223 mm (8 13/16 in) | 433 mm (17 1/16 in)452 mm (17 13/16 in)286 mm (11 1/4 in)278 mm (10 15/16 in) |
JAKOSUODIN
| G Three G Four G | Five | ||
| OttoliittännätXLR naarasRCA naaras | 11 | 11 | 11 |
| Ottoliitännän impedanssi | 10 kOhm | 10 kOhm | 10 kOhm |
| Jakotaajuus | 3,0 kHz 3,0 kHz 1.8 kHz | ||
| Treble-säätö 2 dB:n portain | -2 dB @ 15 kHz | +2 ... -4 dB @ 15 kHz | +2 ... -4 dB @ 15 kHz |
| Tabletop-säätö | -4 dB @ 200 Hz | -4 dB @ 200 Hz | -4 dB @ 160 Hz |
| Low Bass-säätö | -4 dB @ 55 Hz | 0 ... -6 dB@ 45 Hz 2 dB:n portain | 0 ... -6 dB@ 35 Hz 2 dB:n portain |
| Bass-säätö 2 dB:n portain | 0 ... -6 dB @ 100 Hz | 0 ... -6 dB @ 100 Hz | 0 ... -6 dB @ 100 Hz |
VAHVISTIMET
| G Three G Four G | Five | ||
| Bassovahvistimen lyhytkestoinen maksimiteho | 50 W | 90 W | 150 W |
| Diskanttivahvistimen lyhytkestoinen maksimiteho | 50 W | 90 W | 120 W |
| Jatkuvaa tehoa rajoittaa kaiutinelementtien suojauselektroniikka | |||
| Vahvistimien särö nimellisteholla | |||
| THD | ≤ 0,05 % | ≤ 0,05 % | ≤ 0.05 % |
| SMPTE-IM | ≤ 0,05 % | ≤ 0,05 % | ≤ 0.05 % |
| CCIF-IM | ≤ 0,05 % | ≤ 0,05 % | ≤ 0.05 % |
| DIM 100 | ≤ 0,05 % | ≤ 0,05 % | ≤ 0.05 % |
| Kohinaetäisyys täydellä teholla | |||
| Basso | ≥ 100 dB | ≥ 100 dB | ≥ 100 dB |
| Diskantti | ≥ 100 dB | ≥ 100 dB | ≥ 100 dB |
| Käyttöjännite | 100 - 240 V AC, 56,60 Hz | Kiinteä 100, 120, 220 tai 230 V AC kohdemaanverkkojännitteen mukaan | |
| Sallittu jännitteen vaihtelu ±10 % ±10 % ±10 % | |||
| Tehonkulutus | |||
| Valmiustila | <0,5 W | <0,5 W | <0.5 W |
| Ilman kuormaa | 3 W | 10 W | 10 W |
| Maksimikuormalla | 60 W | 110 W | 170 W |
