DM-160B - Monitoimityökalu Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Oskilloiva monitoimityökalu
Merkki	Cotech
Malli	DM-160B
Virtalähde	230 V, 50 Hz AC
Tehonkulutus	300 W
Kuormitettu nopeus	11000 - 20000 värähtelyä minuutissa
Oskillaatiokulma	3,2° (vasen/oikea)
Mitat (P x L x K)	320 x 80 x 80 mm
Paino	1,2 kg
Terän kiinnitys	Pikavapautusjärjestelmä (OIS-yhteensopiva)
Vaihtuva nopeus	Kyllä, elektronisella nopeudensäätimellä
Päätoiminnot	Hionta, sahaus, kaapiminen, leikkaus
Mukana tulevat tarvikkeet	3 hiomalaikkaa, 2 sahanterää, 1 kaavinterä, kuusiokoloavain
Melutaso	85 dB(A)
Tärinätaso	10,5 m/s²
Huolto	Puhdista kuivalla liinalla; pidä tuuletusaukot vapaina
Turvaominaisuudet	Lukituspainike, pehmeä kahva, pölynpoistoadapteri
Varaosien saatavuus	Verkossa ja valtuutetuilla jälleenmyyjillä
Sertifiointi	CE, GS

Usein kysytyt kysymykset - DM-160B Cotech

Kuinka vaihdan terän Cotech DM-160B -laitteessa?

Vaihtaaksesi terän, irrota ensin laite verkkovirrasta. Paina terän vapautusvipua laitteen sivulla avataksesi puristimen. Aseta uusi terä hampaat eteenpäin ja vapauta vipu varmistaaksesi sen. Varmista, että terä on lukittunut kunnolla ennen käyttöä.

Mikä on DM-160B:n nopeusalue?

DM-160B:ssä on vaihtuva nopeudensäädin 11 000 - 20 000 värähtelyä minuutissa (OPM). Säädä laitteen peukalorullaa lisätäksesi tai vähentääksesi nopeutta materiaalin mukaan.

Voinko käyttää tätä työkalua hiontaan?

Kyllä, DM-160B toimitetaan hiomalaikkojen kanssa ja sitä voidaan käyttää hiontaan. Kiinnitä hiomalaikka tarrakiinnitysjärjestelmällä. Käytä alhaisempaa nopeutta hionnassa välttääksesi pinnan vahingoittumista.

Onko työkalu yhteensopiva muiden merkkien terien kanssa?

DM-160B käyttää OIS (Oscillating Interface System) -standardia, joten se on yhteensopiva useimpien muiden merkkien, kuten Bosch, Fein ja Makita, OIS-terien kanssa.

Mitä turvatoimenpiteitä minun tulisi noudattaa?

Käytä aina suojalaseja ja kuulosuojaimia. Pidä kädet poissa liikkuvista osista. Käytä pölynpoisto adapteria, jos saatavilla. Varmista, että työkappale on kiinnitetty tukevasti. Irrota verkkovirrasta ennen tarvikkeiden vaihtoa.

Kuinka puhdistan työkalun?

Irrota laite verkkovirrasta ja pyyhi se kuivalla, pehmeällä liinalla. Älä käytä vettä tai liuottimia. Puhdista tuuletusaukot harjalla ylikuumenemisen estämiseksi.

Mikä on suurin leikkaussyvyys?

Suurin leikkaussyvyys riippuu materiaalista ja terästä. Puulle enintään 35 mm; metallille enintään 3 mm; muoville enintään 10 mm. Käytä aina sopivaa terää.

Mistä löydän varaosia?

Varaosia, kuten teriä, hiomalaikkoja ja hiiliharjoja, on saatavilla verkossa Cotechin verkkosivuilta tai valtuutetuilta jälleenmyyjiltä. Käytä mallinumeroa DM-160B löytääksesi yhteensopivia osia.

Miksi työkalu tärisee liikaa?

Liiallinen tärinä voi johtua löysästä terästä tai epätasapainoisesta tarvikkeesta. Tarkista ensin, että terä on kunnolla lukittu. Jos ongelma jatkuu, tarkasta tarvike vaurioiden tai kulumisen varalta. Varmista, että työkalua pidetään lujasti.

Mikä on DM-160B:n takuuaika?

Cotech DM-160B toimitetaan tyypillisesti 2 vuoden takuulla valmistusvirheitä vastaan. Takuuehdot voivat vaihdella alueittain. Säilytä ostokuitti todisteena.

KÄYTTÖOHJE DM-160B Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Monitoimityökalu 160 W

TUOTENRO 18-3525 MALLI DM-160B -UK

40-8408

DM-160B

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökaluasi. Säästä nämä ohjeet!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu, sekä oikeanlaiset pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseenäläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä työkalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Erityisiä turvallisuusohjeita koneille, joissa on korkea kierrosluku Yleistä

• Laitetta saavat käyttää vain yli 16-vuotiaat henkilöt.
• Työkalua ei saa käyttää veden kanssa.
• Ota aina pistoke pois pistorasiasta, ennen työkalunvaihtoa tai muita säätötoimenpiteitä.

Tarvikkeet

• Käytä ainoastaan tälle työkalulle tarkoitettuja lisälaitteita.
• Lisälaitteiden asennuksessa tulee noudattaa kunkin valmistajan ohjeita.

• Käytä ainoastaan lisälaitteita, joiden suurin sallittu pyörimisnopeus on vähintään sama kuin koneen korkein pyörimisnopeus.

• Älä käytä vahingoittuneita tai täriseviä lisälaitteita.

• Käsittele ja varastoi hioma-/katkaisulaikkoja varovasti, jotta ne eivät rispaannu tai halkea.
• Älä altista lisäosia iskuille tai rasvoille.
• Älä koskaan käytä halkaisijaltaan yli 32 mm:n (1 ¼") hiomalaikkoja.
• Älä koskaan käytä halkaisijaltaan yli 32 mm:n (1 ¼") porapaloja.
• Älä koskaan hio katkaisulaikalla. Katkaisulaikkaa ei saa kuormittaa sivuttaissuunnassa.
• Älä koskaan käytä supistus- tai sovituspaloja asentaaksesi laikkoja, joissa on suuri keskireikä.

Ennen käyttöä

• Varmista, että seinäpistorasian jännite on sama kuin laitteen merkkikilpeen merkitty jännite.
• Älä työstä materiaalia, jossa on asbestia.
• Kiinnitä työkappale, mikäli se ei pysy paikoillaan oman painonsa ansiosta.
• Käytä kokonaan auki rullattuja jatkojohtoja, jotka kestävät vähintään 16 A kuormituksen.
• Käytä suojalaseja, työkäsineitä, kuulosuojaimia, hengityssuojainta ja turvajalkineita. Käytä tarvittaessa myös esiliinaa.
• Käytä hengityssuojainta, jos työstät materiaalia, josta voi tulla terveydelle vaarallista pölyä. Tarkasta materiaalin ominaisuudet ennen työstöä.
• Tarkasta, että istukka sopii lisälaiteakseliin.
• Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan.

Laitteen käyttö

• Pidä virtajohto pyörivien koneenosien ulottumattomissa. Aseta johto koneen taakse ja poispäin koneesta.
• Älä käytä konetta, mikäli virtajohto on vahingoittunut. Se tulee vaihdattaa valtuutetun henkilön toimesta.
• Älä koskaan paina karalukkoa koneen käydessä. Takuu ei korvaa väärän käsittelyn aiheuttamia vahinkoja.
• Pidä kätesi pyörivien työkalujen ulottumattomissa.
• Metallien hionta aiheuttaa kipinöintiä. Pidä tämän takia vierailijat ja palavat materiaalit pois työskentelyalueelta.
• Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym.
• Sähköisen tai mekaanisen vian ilmetessä tulee kone välittömästi sammuttaa ja pistotulppa irrottaa pistorasiasta.

Käytön jälkeen

• Lisälaitteet jatkavat pyörimistä vielä hetken, vaikka kone on jo sammutettu.
• Ennen koneen laskemista pois käsistä, tulee laite sammuttaa ja katsoa, että kaikki pyörivät osat ovat pysähtyneet kokonaan.
• Älä koskaan pysäytä koneen pyörimistä kuormittamalla sitä sammutuksen jälkeen.

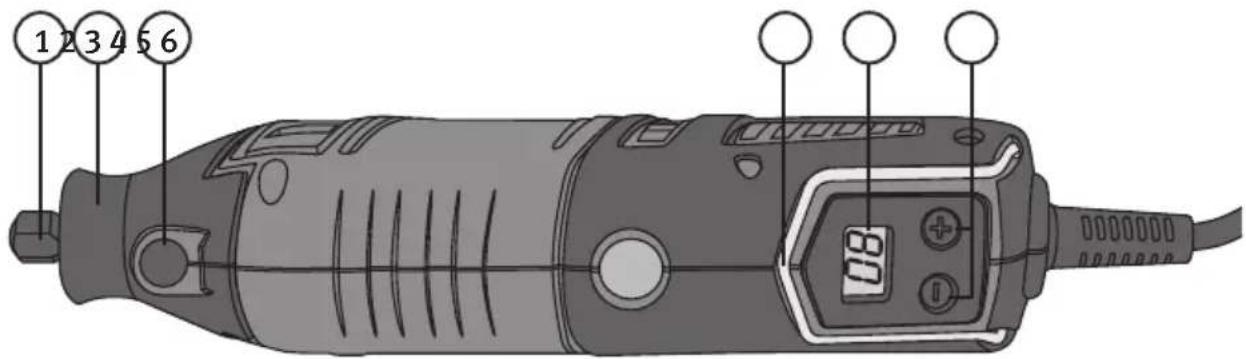

Tuotekuvaus

1. Kiristyshylsyistukka
2. Nokkamutteri
3. Karalukko
4. Ripustussanka
5. Kierrosluvun näyttö
6. Kierrosluvun säätimet
7. Virtakytkin
8. Teleskooppiteline jossa pöytäkiinnike
9. Taipuisa akseli

Käyttö

Kierrosluvun säätö

1. Säädä sopiva kierrosluku painikkeilla [+] ja [-] (6). Näytöllä näkyy 1/1000 kierrosluvusta, eli näytöllä lukee 08, kun koneen kierrosluvuksi on valittu 8000 kierr./min.
2. Käynnistä kone virtakytkimellä (7). Kierroslukua voi muuttaa, kun kone on käynnissä.
3. Sulje kone virtakytkimestä.

Lisälaitteiden asennus

Varoitus! Sammuta kone ja irrota virtajohto ennen tarvikkeiden asentamista.

1. Paina karalukon nappia (3) ja löysää kiristyshylsyistukka (1).

1. Aseta tarvike kiristyshylsyistukkaan ja kiristä se. Vaihda kiristyshylsy (10) tarvittaessa varren koosta riippuen. 2,4 tai 3,2 mm.

Taipuisan akselin asentaminen

Varoitus! Sammuta kone ja irrota virtajohto ennen tarvikkeiden asentamista.

1. Avaa nokkamutteri (2). Vedä taipuisan akselin (9) vetovaijeria (11) hieman ulos ja kiinnitä se koneen kiristyshylsyistukkaan (1) (3,2 mm).

1. Ruuvaa taipuisan akselin nokkamutteri kiinni koneen nokkakierteille.

1. Lukitse taipuisan akselin kara asettamalla lukkotappi (12) nokkaosan reiän läpi.

2. Löysää taipuisan akselin kiristyshylsy (13) ja asenna tarvittava lisälaite ja kiristä jälleen.

Huelto ja ylläpito

• Pidä moottorin tuuletusaukot puhtaina ja poista mahdolliset purut, roskat ym.
• Puhdista laite kostutetulla liinalla ja käytä tarvittaessa mietoa pesuaineliuosta.
• Älä käytä liuotusaineita tai hankaavia puhdistusaineita.

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Kone ei toimi.	Ei virtaa.Oikosulku.Virtakytkimessä vikaa.	Tarkasta, että pistorasiassa on virtaa.Ota yhteys myymälään, jos laitteessa on moottori- tai sähkövika.Ota yhteys myymälään, jos laitteessa on moottori- tai sähkövika.
Laite käy hitaasti.	Tylsä tai vioittunut tarvike.Liian alhainen kierrosluku.Moottori on ylikuumentunut.	Hio tai vaihda tarvike.Lisää muutettavaa kierroslukua.Älä syötä liian kovaa.
Epätavallisia ääniä.	Mekaaninen este.Käämi osittain oikosulussa.	Ota yhteys myymälään.Ota yhteys myymälään.
Laite tärisee voimakkaasti.	Työkalu on löysästi kiinni	Kirstä tarvike ja varmista, että se on asennettu oikein.
Moottori kipinöi.	Käämi oikosulussa.Kollektori on likainen	Ota yhteys myymälään.Ota yhteys myymälään.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

Tekniset tiedot

Virtalähde 230 V AC, 50 Hz

Teho 160 W

Kuormittamaton kierrosluku 8 000–35 000 rpm

Kiristyshylsyjen halkaisijat 2,4 ja 3,2 mm

Äänenpaine (LpA) 73 dB(A) (Epätarkkuus KpA: 3 dB)

Melutaso (LwA) 84 dB(A) (Epätarkkuus KwA: 3 dB)

Tärinätaso 3,74 m/s² (Epätarkkuus K: 1,5 m/s²)

Multiwerkzeug 160 W

Art.NR. 18-3525 MODELL DM-160B-UK

40-8408 DM-160B
