Produkttyp	Oscillerande multifunktionsverktyg
Varumärke	Cotech
Modell	DM-160B
Strömförsörjning	230 V, 50 Hz AC
Effektförbrukning	300 W
Tomgångsvarvtal	11000 - 20000 oscillationer per minut
Oscillationsvinkel	3,2° (vänster/höger)
Mått (L x B x H)	320 x 80 x 80 mm
Vikt	1,2 kg
Bladfäste	Snabbkopplingssystem (OIS-kompatibelt)
Variabel hastighet	Ja, med elektronisk varvtalsreglering
Huvudfunktioner	Slipning, sågning, skrapning, kapning
Medföljande tillbehör	3 slipdynor, 2 sågblad, 1 skrapblad, insexnyckel
Ljudnivå	85 dB(A)
Vibrationsnivå	10,5 m/s²
Underhåll	Rengör med torr trasa; håll ventilationsöppningar fria
Säkerhetsfunktioner	Låsknapp, mjukt grepphandtag, dammsugningsadapter
Reservdelstillgänglighet	Online och hos auktoriserade återförsäljare
Certifiering	CE, GS

Vanliga frågor - DM-160B Cotech

Hur byter jag bladet på Cotech DM-160B?

För att byta blad, koppla först bort verktyget från strömmen. Tryck på bladets frigöringsspak på sidan av verktyget för att öppna klämman. Sätt i det nya bladet med tänderna framåt och släpp sedan spaken för att låsa det. Kontrollera att bladet är ordentligt låst innan användning.

Vilket varvtalsområde har DM-160B?

DM-160B har en variabel varvtalsreglering från 11 000 till 20 000 oscillationer per minut (OPM). Justera tumhjulet på verktyget för att öka eller minska hastigheten beroende på materialet.

Kan jag använda detta verktyg för slipning?

Ja, DM-160B levereras med slipdynor och kan användas för slipning. Fäst slipdynan med kardborrsystemet. Använd lägre hastighet vid slipning för att undvika att skada ytan.

Är verktyget kompatibelt med blad från andra märken?

DM-160B använder OIS-standarden (Oscillating Interface System), så det är kompatibelt med de flesta OIS-blad från andra märken, som Bosch, Fein och Makita.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid skyddsglasögon och hörselskydd. Håll händerna borta från rörliga delar. Använd dammsugningsadaptern om tillgänglig. Se till att arbetsstycket är ordentligt fastklämt. Koppla bort strömmen innan du byter tillbehör.

Hur rengör jag verktyget?

Koppla bort verktyget och torka av det med en torr, mjuk trasa. Använd inte vatten eller lösningsmedel. Rengör ventilationsöppningarna med en borste för att förhindra överhettning.

Vilket är det maximala skärdjupet?

Det maximala skärdjupet beror på material och blad. För trä upp till 35 mm; för metall upp till 3 mm; för plast upp till 10 mm. Använd alltid lämpligt blad.

Var kan jag hitta reservdelar?

Reservdelar som blad, slipdynor och kolborstar finns online på Cotechs webbplats eller hos auktoriserade återförsäljare. Använd modellnumret DM-160B för att hitta kompatibla delar.

Varför vibrerar verktyget för mycket?

Överdriven vibration kan indikera ett löst blad eller obalanserat tillbehör. Kontrollera först att bladet är ordentligt låst. Om problemet kvarstår, inspektera tillbehöret för skador eller slitage. Se till att verktyget hålls stadigt.

Vilken garantitid har DM-160B?

Cotech DM-160B levereras vanligtvis med 2 års garanti mot tillverkningsfel. Garantivillkoren kan variera beroende på region. Spara ditt köpkvitto som bevis.

BRUKSANVISNING DM-160B Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Särskilda säkerhetsinstruktioner för höghastighetsrotationsverktyg

Allmänt

• Maskinen får endast användas av personer över 16 år.
• Detta verktyg får ej användas tillsammans med vatten.
• Dra alltid ur stickkontakten ur vägguttaget innan du gör någon justering eller byter tillbehör.

Tillbehör

• Använd endast tillbehör som är avsedda för maskinen.
• Vid montering av tillbehör ska du följa anvisningarna från dess tillverkare.

• Använd endast tillbehör vars maxtillåtna varvtal minst motsvarar maskinens högsta varvtal.

• Använd inte skadade, deformerade eller vibrerande tillbehör.

• Hantera och förvara slip-/kapskivor försiktigt så att de inte flisar sig eller spricker.
• Tillbehören får inte utsättas för slag, stötar eller fett.
• Använd aldrig slipskivor med diameter större än 32 mm (1 ¼").
• Använd aldrig borrbits med diameter större än 32 mm (1 1/4 ").
• Använd aldrig kapskivan till att slipa med. Den får ej belastas i sidled.
• Använd aldrig förminskningar eller adaptrar för att montera slip-/kapskivor med stort centrumhål.

Före användning

• Kontrollera alltid att spänningen i vägguttaget stämmer överens med spänningen på verktygets märkskylt.
• Arbeta inte med material som innehåller asbest.
• Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd.
• Använd helt utrullade skarvsladdar med en kapacitet på minst 16 A.
• Använd skyddsglasögon, handskar, hörselskydd, andningsskydd och skyddsskor. Använd vid behov även förkläde.
• Använd andningsmask vid bearbetning av material där hälsovådligt damm bildas. Kontrollera materialets egenskaper innan du börjar på arbetet.
• Kontrollera att chucken passar för tillbehörsaxeln.
• Se till att maskinen är i avstängt läge innan du ansluter stickproppen till vägguttaget.

Under användning

• Håll undan sladden från roterande maskindelar, för sladden bakåt och bort från maskinen.
• Använd ej maskinen om nätsladden är skadad, låt den bytas ut av kvalificerad personal.
• Använd aldrig spindellåsningen medan verktyget roterar. Skada till följd av felaktig hantering omfattas inte av garantin.
• Håll händerna på avständ från roterande tillbehör.
• Vid slipning av metall uppstår gnistbildning. Håll därför åskådare och brännbart material på avständ från arbetsområdet.
• Håll motorns ventilationsöppningar fria från spån och skräp.
• Vid elektriskt eller mekaniskt fel måste maskinen omedelbart stängas av och stickproppen dras ur vägguttaget.

Efter användning

• Tillbehöret fortsätter att rotera även en kort stund efter att maskinen har stängts av.
• Innan du lägger ifrån dig maskinen måste du stänga av motorn och se till att alla rörliga delar har stannat helt.
• Stoppa aldrig verktygets rotation genom att belasta det efter avstängning.

Produktbeskrivning

1. Strömbrytare
2. Teleskopstativ med bordsfäste
3. Böjlig axel

Användning

Inställning av varvtal

1. Ställ in önskat varvtal med knapparna [ + ] och [ - ] (6). Displayen visar 1/1000 av varvtalet, d.v.s. displayen visar "08" när maskinen inställd på 8000 v/min.
2. Starta maskinen med strömbrytaren (7). Varvtalet kan sedan ändras när maskinen är igång.
3. Stäng av maskinen med strömbrytaren.

Montering av tillbehör

Varning! Stäng av maskinen och dra ur stickproppen innan montering av tillbehör.

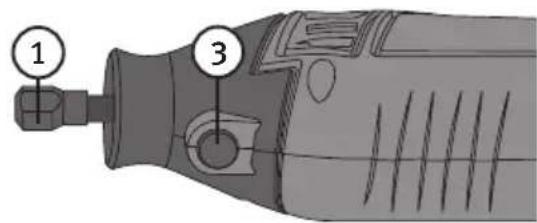

1. Tryck in knappen för spindellåset (3) och lossa spännhylsechucken (1).

1. Sätt i tillbehöret i spännhylsechucken och dra åt. Byt vid behov spännhylsa (10) beroende på skaftdimension: 2,4 eller 3,2 mm.

Montering av böjlig axel

Varning! Stäng av maskinen och dra ur stickproppen innan montering av tillbehör.

1. Skruva av nosmuttern (2). Dra fram drivvajern (11) några centimeter ur den böjliga axeln (9) och fäst den i maskinens 3,2 mm spännhylsechuck (1).

1. Skruva fast den böjliga axelns nosmutter på maskinens nosgänga.

1. Lås spindeln på den böjliga axeln genom att skjuta i en låspinne (12) genom hålet på nosdelen.

2. Lossa den böjliga axelns spännhylsa (13), montera önskat tillbehör och dra åt igen.

Skötsel och underhåll

• Håll alltid ventilationsöppningarna fria från spån och skräp.
• Rengör vid behov maskinen med en fuktig trasa, eventuellt med ett milt rengöringsmedel.
• Undvik lösningsmedel och slipande rengöringsmedel.

Felsökningsschema

Problem Möjlig orsak Möjlig lösning
Maskinen fungerar inte.	Ingen ström.Kortslutning.Fel på strömbrytaren.	Kontrollera att det finns strömi vägguttaget.Kontakta kundtjänst vid motor- och elfel.Kontakta kundtjänst vid motor- och elfel.
Maskinen går sakta.	Slött eller skadat verktyg.För lågt varvtal.Motorn är överhettad.	Slipa om eller byt ut verktyget.Öka variabel inställning.Mata inte så hårt.
Ovanliga ljud hörs.	Mekaniskt hinder.Lindning delvis kortsluten.	Kontakta kundtjänst.Kontakta kundtjänst.
Starka vibrationer.	Verktyget sitter löst.Dra åt	verktyget och se till att det är rätt installerat.
Gnistbildning i motorn.	Lindning kortsluten.Kollektorn smutsig.	Kontakta kundtjänst.Kontakta kundtjänst.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning 230 V AC, 50 Hz

Effekt 160 W

Varvtal obelastad 8 000–35 000 rpm

Kapacitet spännhylsa 2,4 och 3,2 mm

Ljudtryck (LpA) 73 dB(A) (Onoggrannhet KpA: 3 dB)

Ljudeffekt (LwA) 84 dB(A) (Onoggrannhet KwA: 3 dB)

Vibrationsvärde 3,74 m/s² (Onoggrannhet K: 1,5 m/s²)

Multiverktøy 160 W

ART.NR. 18-3525 MODELL DM-160B-UK 40-8408 DM-160B

Försäkran om överrensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
