Produkttype	Oscillerende multifunksjonsverktøy
Merke	Cotech
Modell	DM-160B
Strømforsyning	230 V, 50 Hz AC
Strømforbruk	300 W
Tomgangshastighet	11000 - 20000 svingninger per minutt
Svingningsvinkel	3.2° (venstre/høyre)
Dimensjoner (L x B x H)	320 x 80 x 80 mm
Vekt	1.2 kg
Bladfeste	Hurtigutløsersystem (OIS-kompatibelt)
Variabel hastighet	Ja, med elektronisk hastighetskontroll
Hovedfunksjoner	Sliping, saging, skraping, kutting
Medfølgende tilbehør	3 slipeputer, 2 sagblad, 1 skrapeblad, unbrakonøkkel
Støynivå	85 dB(A)
Vibrasjonsnivå	10.5 m/s²
Vedlikehold	Rengjør med tørr klut; hold ventilasjonsåpningene frie
Sikkerhetsfunksjoner	Lås-knapp, mykt grep håndtak, støvavsugingsadapter
Tilgjengelighet av reservedeler	På nettet og hos autoriserte forhandlere
Sertifisering	CE, GS

Ofte stilte spørsmål - DM-160B Cotech

Hvordan bytter jeg bladet på Cotech DM-160B?

For å bytte bladet, koble først verktøyet fra strømmen. Trykk på bladutløserspaken på siden av verktøyet for å åpne klemmen. Sett inn det nye bladet med tennene vendt fremover, og slipp deretter spaken for å feste det. Sørg for at bladet er godt låst før bruk.

Hva er hastighetsområdet til DM-160B?

DM-160B har variabel hastighetskontroll fra 11 000 til 20 000 svingninger per minutt (OPM). Juster tommelhjulet på verktøyet for å øke eller redusere hastigheten avhengig av materialet.

Kan jeg bruke dette verktøyet til sliping?

Ja, DM-160B leveres med slipeputer og kan brukes til sliping. Fest slipeputen ved hjelp av borrelåssystemet. Bruk lavere hastighet for sliping for å unngå å skade overflaten.

Er verktøyet kompatibelt med blad fra andre merker?

DM-160B bruker OIS (Oscillating Interface System) standarden, så den er kompatibel med de fleste OIS-blad fra andre merker, som Bosch, Fein og Makita.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Hold hendene unna bevegelige deler. Bruk støvavsugingsadapteren hvis tilgjengelig. Sørg for at arbeidsstykket er godt fastspent. Koble fra strømmen før du bytter tilbehør.

Hvordan rengjør jeg verktøyet?

Koble verktøyet fra strømmen og tørk det med en tørr, myk klut. Ikke bruk vann eller løsemidler. Rengjør ventilasjonsåpningene med en børste for å forhindre overoppheting.

Hva er maksimal skjæredybde?

Maksimal skjæredybde avhenger av materialet og bladet. For tre, opptil 35 mm; for metall, opptil 3 mm; for plast, opptil 10 mm. Bruk alltid riktig blad.

Hvor kan jeg finne reservedeler?

Reservedeler som blad, slipeputer og kullbørster er tilgjengelige på nettet på Cotech-nettstedet eller hos autoriserte forhandlere. Bruk modellnummer DM-160B for å finne kompatible deler.

Hvorfor vibrerer verktøyet for mye?

Overdreven vibrasjon kan indikere et løst blad eller ubalansert tilbehør. Først, kontroller at bladet er ordentlig låst. Hvis problemet vedvarer, inspiser tilbehøret for skade eller slitasje. Sørg for at verktøyet holdes fast.

Hva er garantiperioden for DM-160B?

Cotech DM-160B leveres vanligvis med en 2-års garanti mot produksjonsfeil. Garantibetingelsene kan variere etter region. Oppbevar kjøpskvitteringen som bevis.

BRUKSANVISNING DM-160B Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Generelle sikkerhetstiltak

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy. Ta godt vare på denne veiledningen.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige miljøer, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe inn i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer og kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes.
Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.
e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Produktmerking med sikkerhetssymboler

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

Spesielle sikkerhetsinstruksjoner for høyhastighetsrotasjonsverktøy

Generelt

• Maskinen skal kun brukes av personer over 16 år.
• Dette verktøyet må ikke brukes sammen med vann.
• Trekk alltid ut støpselet fra strømuttaket før justeringer eller skifte av tilbehør.

Utstyr

• Bruk kun tilbehør som er beregnet for produktet.
• Ved montering av ekstrautstyr må monteringsanvisningen fra produsenten alltid følges.

• Bruk kun tilbehør som har samme maksimumsgrense for turtall som selve maskinen.

• Ta ikke i bruk skadet, deformert eller vibrerende tilbehør.

• Håndter og oppbevar slipe-/kappskiver forsiktig slik at de ikke skades eller sprekker.
• Tilbehøret må ikke utsettes for slag, støt eller fett.
• Bruk aldri slipeskiver med diameter større enn ∅ 32 mm (1 ¼").
• Bruk aldri slipeskiver med diameter større enn ∅ 32 mm (1 ¼").
• Bruk aldri kappeskivens ytterkant til sliping. Kappeskiven må ikke belastes sidelengs.
• Bruk aldri adaptere etc. for å montere slipe-/kappskiver med stort sentrumshull.

Før bruk

• Påse at spenningen i strømuttaket stemmer overens med spenningen som verktøyet er merket med.
• Jobb ikke med materialer som inneholder asbest.
• Spenn arbeidsemnet fast dersom det er mulig.
• Ved bruk av skjøteledning skal denne kveiles helt ut. Skjøteledningen må ha en kapasitet på minst 16 A.
• Bruk vernebriller, hansker, hørselsvern, maske og vernesko. Bruk også forkle ved behov.
• Bruk maske ved bearbeiding av materialer hvor helseskadelig støv oppstår. Kontroller materialets egenskaper før du starter arbeidet.
• Kontroller at chucken passer til tilbehørsakselen.
• Påse at strømbryteren er stengt før strømmen kobles til.

Ved bruk

• Hold ledningen unna roterende maskindeler.
• Maskinen må ikke brukes hvis ledningen er skadet. Ledning med skader må skiftes ut umiddelbart av kvalifisert fagperson.
• Bruk aldri spindellåsingen mens verktøyet roterer. Skader som følge av feilbruk omfattes ikke av garantien.
• Hold hendene på god avstand fra roterende tilbehør.
• Sliping av metall utvikler gnister. Sørg derfor at tilskuere holdes på god avstand. Påse at det ikke finnes brennbare materialer i nærheten av arbeidsområdet.
• Hold motorens ventilasjonsåpninger fri for skrap og spon.
• Ved elektrisk eller mekanisk feil må maskinen skrus av umiddelbart og støpselet tas ut av strømuttaket.

Etter bruk

• Tilbehøret fortsetter å rotere en kort stund etter at maskinen er slått av.
• Før maskinen settes tilside må motoren være stengt og alle bevegelige deler må ha stoppet helt.
• Verktøyets rotasjon må ikke stoppes med belastning etter avstenging.

Produktbeskrivelse

Bruk

Innstilling av turtall

1. Still inn ønsket turtall med knappene [ + ] eller [ - ] (6). Displayet viser 1/1000 av turtallet, d.v.s. når displayet viser «08» er maskinen innstilt på 8000 o/min.

2. Start maskinen med strømbryteren (7). Turtallet kan justeres när maskinen er i gang.

3. Steng maskinen med strømbryteren.

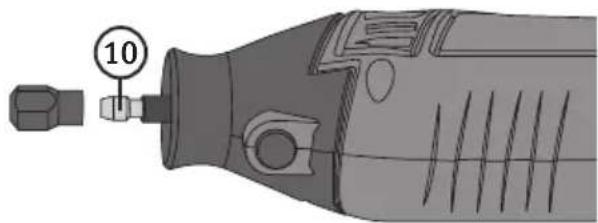

Montering av utstyr/tilbehør

Advarsel! Steng maskinen og trekk ut strømledningen før montering av tilbehør.

1. Hold knappen for spindellåsen (3) inne og løsne på spennhylsechucken (1).

1. Plasser tilbehøret i spennhylsechucken og trekk til. Ved behov, skift til annen spennhylse (10): 2,4 eller 3,2 mm.

Montering av fleksibel aksel

Advarsel! Steng maskinen og trekk ut strømledningen før montering av tilbehør.

1. Skru av spennhylsemutteren (2). Trekk (11) noen centimeter ut fra den fleksible akselen (9) og fest den i maskinens 3,2 mm spennhylsechuck (1).

1. Fest den fleksible akselen på maskinens spennhylsemuttergjenger.

1. Lås spindelen til den fleksible akselen ved å skyve inn låsepinnen (12) gjennom hullet på spennhylsedelen.

2. Løsne på spennhylsen (13) og monter ønsket tilbehør. Trekk så til igjen.

Stell og vedlikehold

• Hold alltid ventilasjonsåpningene fri for spon og smuss.
• Rengjør maskinen med en fuktig klut, eventuelt med et mildt rengjøringsmiddel.
• Unngå slipende rengjøringsmidler og løsemidler.

Feilsøking

Problem Mulig årsak	Mulig løsning
Maskinen fungerer ikke.	Ingen strøm.Kortslutning.Feil på strømbryteren.	Kontroller at det er strøm i strømuttaket.Kontakt forhandler ved motor- og strømfeil.Kontakt forhandler ved motor- og strømfeil.
Maskinen jobber sakte.	Sløvt eller skadet verktøy.For lavt turtall.Motoren er overopphetet.	Slip eller skift ut verktøyet.Juster innstillingen på turtallet.Mat ikke så hardt.
Maskinen avgir ulyder.	Mekanisk hinder.Spole delvis kortsluttet.	Kontakt kundesenteret.Kontakt kundesenteret.
Sterke vibrasjoner.	Verktøyet sitter løst. • Trekk	til verktøyet og påse at det er riktig installert.
Gnistdannelse i motoren.	Spolen kortsluttet.Smuss på kollektoren.	Kontakt kundesenteret.Kontakt kundesenteret.

Avfallshändtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Strømforsyning 230 V AC, 50 Hz

Effekt 160 W

Turtall ubelastet 8 000–35 000 rpm

Kapasitet spennhylse 2,4 og 3,2 mm

Lydtrykk (LpA) 73 dB(A) (unøyaktighet KpA: 3 dB)

Lydeffekt (LWA) 84 dB(A) (unøyaktighet KwA: 3 dB)

Vibrasjonsverdi 3,74 m/s² (unøyaktighet K: 1,5 m/s²)
