Produkttyp	Oszillierendes Multifunktionswerkzeug
Marke	Cotech
Modell	DM-160B
Stromversorgung	230 V, 50 Hz AC
Leistungsaufnahme	300 W
Leerlaufdrehzahl	11000 - 20000 Schwingungen pro Minute
Schwingwinkel	3.2° (links/rechts)
Abmessungen (L x B x H)	320 x 80 x 80 mm
Gewicht	1.2 kg
Klingenbefestigung	Schnellwechselsystem (OIS-kompatibel)
Variable Drehzahl	Ja, mit elektronischer Drehzahlregelung
Hauptfunktionen	Schleifen, Sägen, Schaben, Schneiden
Mitgeliefertes Zubehör	3 Schleifpads, 2 Sägeblätter, 1 Schabeklinge, Inbusschlüssel
Geräuschpegel	85 dB(A)
Vibrationspegel	10.5 m/s²
Wartung	Mit trockenem Tuch reinigen; Lüftungsschlitze freihalten
Sicherheitsmerkmale	Einschaltsperre, weicher Griff, Staubabsaugungsadapter
Ersatzteilverfügbarkeit	Online und bei autorisierten Händlern
Zertifizierung	CE, GS

Häufig gestellte Fragen - DM-160B Cotech

Wie wechsle ich die Klinge am Cotech DM-160B?

Um die Klinge zu wechseln, ziehen Sie zuerst den Netzstecker. Drücken Sie den Klingenfreigabehebel an der Seite des Werkzeugs, um die Klemme zu öffnen. Setzen Sie die neue Klinge mit den Zähnen nach vorne ein und lassen Sie den Hebel los, um sie zu sichern. Stellen Sie sicher, dass die Klinge vor Gebrauch fest eingerastet ist.

Was ist der Drehzahlbereich des DM-160B?

Der DM-160B hat eine variable Drehzahlregelung von 11.000 bis 20.000 Schwingungen pro Minute (SPM). Stellen Sie das Rändelrad am Werkzeug ein, um die Drehzahl je nach Material zu erhöhen oder zu verringern.

Kann ich dieses Werkzeug zum Schleifen verwenden?

Ja, der DM-160B wird mit Schleifpads geliefert und kann zum Schleifen verwendet werden. Befestigen Sie das Schleifpad mit dem Klettsystem. Verwenden Sie eine niedrigere Drehzahl zum Schleifen, um die Oberfläche nicht zu beschädigen.

Ist das Werkzeug mit Klingen anderer Marken kompatibel?

Der DM-160B verwendet den OIS (Oscillating Interface System) Standard, daher ist er mit den meisten OIS-Klingen anderer Marken wie Bosch, Fein und Makita kompatibel.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer eine Schutzbrille und Gehörschutz. Halten Sie die Hände von beweglichen Teilen fern. Verwenden Sie den Staubabsaugungsadapter, falls verfügbar. Stellen Sie sicher, dass das Werkstück sicher eingespannt ist. Ziehen Sie den Netzstecker, bevor Sie Zubehör wechseln.

Wie reinige ich das Werkzeug?

Ziehen Sie den Netzstecker und wischen Sie das Werkzeug mit einem trockenen, weichen Tuch ab. Verwenden Sie kein Wasser oder Lösungsmittel. Reinigen Sie die Lüftungsschlitze mit einer Bürste, um Überhitzung zu vermeiden.

Was ist die maximale Schnitttiefe?

Die maximale Schnitttiefe hängt vom Material und der Klinge ab. Für Holz bis zu 35 mm; für Metall bis zu 3 mm; für Kunststoff bis zu 10 mm. Verwenden Sie immer die entsprechende Klinge.

Wo finde ich Ersatzteile?

Ersatzteile wie Klingen, Schleifpads und Kohlebürsten sind online auf der Cotech-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer DM-160B, um kompatible Teile zu finden.

Warum vibriert das Werkzeug übermäßig?

Übermäßige Vibration kann auf eine lose Klinge oder ein unausgeglichenes Zubehör hinweisen. Überprüfen Sie zuerst, ob die Klinge richtig eingerastet ist. Wenn das Problem weiterhin besteht, überprüfen Sie das Zubehör auf Beschädigungen oder Abnutzung. Stellen Sie sicher, dass das Werkzeug fest gehalten wird.

Wie lange ist die Garantiezeit für den DM-160B?

Der Cotech DM-160B wird in der Regel mit einer 2-jährigen Garantie auf Herstellungsfehler geliefert. Die Garantiebedingungen können je nach Region variieren. Bewahren Sie Ihren Kaufbeleg als Nachweis auf.

BEDIENUNGSANLEITUNG DM-160B Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

160 W Mini Grinder

ART.NO 18-3525 MODEL DM-160B-UK 40-8408 DM-160B

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitsanweisungen

Warnung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen. Der Begriff „Elektrohandwerkzeug“ im nachstehenden Sicherheitshinweis bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden. Diese Anweisungen aufbewahren.

1) Arbeitsraum

a) Der Arbeitsraum muss jederzeit sauber und gut beleuchtet sein. Überfüllte und dunkle Räume bieten gute Voraussetzungen für Unfälle.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub. Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.
c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.
d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

e) Beim Einsatz von Elektrohandwerkzeug im Freien ist ein Verlängerungskabel zu verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.
f) Muss ein Elektrohandwerkzeug an einem feuchten Ort verwendet werden, ist es über einen Fehlerstromschutzschalter an das Stromnetz anzuschließen. Die Verwendung eines Fehlerstromschutzschalters senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Umsichtig vorgehen und bei Verwendung von Elektrohandwerkzeug den gesunden Menschenverstand einsetzen. Elektrohandwerkzeug darf nicht bei Müdigkeit oder unter Einfluss von Drogen, Alkohol oder Medikamenten verwendet werden. Ein Augenblick der Unaufmerksamkeit bei der Arbeit mit einem Elektrohandwerkzeug kann ernste Verletzungen herbeiführen.

b) Mit Schutzausrüstung arbeiten. Immer einen Augenschutz tragen. Die bedarfsgerechte Verwendung von Schutzausrüstung wie Atemschutz, rutschfesten Schutzschuhen, Helm und Gehörschutz verringert die Verletzungsgefahr.

c) Unbeabsichtigtes Einschalten verhindern. Vor dem Anschluss des Steckers an die Steckdose sicherstellen, dass sich der Netzschalter in Stellung OFF befindet. Wird das Elektrohandwerkzeug mit einem Finger am Netzschalter/Abzug getragen oder an das Stromnetz angeschlossen, während sich der Netzschalter in Stellung ON befindet, erhöht sich die Unfallgefahr.

d) Vor der Einschaltung des Elektrohandwerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein an einem sich drehenden Teil des Elektrohandwerkzeugs zurückgelassenes Servicewerkzeug kann Verletzungen verursachen.

e) Nicht am Ende der eigenen Reichweite arbeiten. Auf einen sicheren Stand und ein gutes Gleichgewicht achten. Dadurch verbessert sich die Kontrolle in unerwartet auftretenden Situationen.

f) Geeignete Kleidung tragen. Locker sitzende Kleidung oder Schmuck sollten nicht getragen werden. Haare, Kleidung und Handschuhe von beweglichen Teilen fern halten. Locker sitzende Kleidung, Schmuck und lange Haare können sich in beweglichen Teilen verfangen.

g) Wenn Anlagen zur Absaugung und Bindung von Staub vorhanden sind, sollten diese angeschlossen und richtig verwendet werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Verwendung und Wartung des Elektrohandwerkzeugs

a) Das Elektrohandwerkzeug nicht überfordern. Das für die jeweiligen Arbeiten vorgesehene Elektrohandwerkzeug verwenden. Das richtige Elektrohandwerkzeug erledigt die Arbeiten mit der angemessenen Vorschubgeschwindigkeit besser und sicherer.

b) Das Elektrohandwerkzeug nicht verwenden, wenn der Einschalter das Werkzeug nicht ein-, sondern ausschaltet. Alle Elektrohandwerkzeuge, die sich nicht über den Einschalter regeln lassen, sind gefährlich und müssen repariert werden.

c) Den Stecker aus der Dose ziehen, bevor Änderungen vorgenommen werden, Zubehör ausgetauscht oder das Elektrohandwerkzeug zur Verwahrung gelagert wird. Diese vorbeugenden Maßnahmen verringern die Gefahr, dass sich das Elektrohandwerkzeug unbeabsichtigt einschaltet.
d) Nicht verwendete Elektrohandwerkzeuge außerhalb der Reichweite von Kindern verwahren und Personen, die nicht damit oder den entsprechenden Anleitungen vertraut sind, nicht damit arbeiten lassen. Elektrohandwerkzeuge sind gefährlich, wenn sie in den Händen ungeübter Anwender landen.
e) Wartung von Elektrohandwerkzeug überprüfen, ob falsche Einstellungen vorliegen, ob bewegliche Teile klemmen, ob Teile defekt sind oder andere Faktoren die Funktion des Elektrohandwerkzeugs beeinträchtigen. Wenn Beschädigungen vorliegen, sind diese vor der erneuten Benutzung zu reparieren. Viele Unfälle sind auf schlecht gewartete Elektrohandwerkzeuge zurückzuführen.
f) Die Werkzeuge sind scharf und sauber zu halten. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Klingen verursachen weniger Reibung und sind leichter zu kontrollieren.
g) Elektrohandwerkzeug, Zubehör und dergleichen sind nur den Anweisungen und dem jeweiligen Verwendungszweck entsprechend zu verwenden. Außerdem sind die Arbeitsbedingungen und die Art der auszuführenden Arbeiten zu berücksichtigen. Die Nutzung der Elektrohandwerkzeuge für Arbeiten, für die sie nicht vorgesehen sind, kann zu gefährlichen Situationen führen.

5) Service

a) Service- und Reparaturarbeiten sind nur von zuständigem und befugtem Personal und ausschließlich mit Original-Ersatzteilen auszuführen. Dadurch ist die Sicherheit des Elektrohandwerkzeugs gewährleistet.

Produktkennzeichnung mit Sicherheitssymbolen

Die gesamte Bedienungsanleitung lesen.

Immer Gehörschutz tragen.

Immer Augenschutz tragen.

Besondere Sicherheitsanweisungen für sich schnell drehende Werkzeuge

Allgemeines

• Die Maschine darf nur von Personen verwendet werden, die älter als 16 Jahre sind.
- Dieses Werkzeug darf nicht in Verbindung mit Wasser verwendet werden.
- Vor Einstellungen oder Zubehöraustausch immer den Stecker aus der Steckdose ziehen.

Zubehör

• Nur Zubehörteile verwenden, die für die jeweilige Maschine vorgesehen sind.
• Bei der Anbringung von Zubehör sind die Anweisungen des Herstellers zu beachten.
• Ausschließlich Zubehörteile verwenden, deren höchstzulässige Drehzahl mindestens der höchsten Drehzahl der Maschine entspricht.
• Keine beschädigten, verformten oder vibrierenden Zubehörteile verwenden.
• Schleif-/Trennscheiben vorsichtig behandeln und lagern, damit sie nicht absplittern oder platzen.
  • Die Zubehörteile dürfen keinen Schlägen, Stößen oder Fett ausgesetzt werden.
• Niemals Schleifscheiben mit einem Durchmesser von über 32 mm verwenden.
• Niemals Bohrbits mit einem Durchmesser von über 32 mm verwenden.
• Mit der Trennscheibe keine Schleifarbeiten vornehmen. Sie darf nicht seitlich belastet werden.
• Bei der Anbringung von Schleif-/Trennscheiben mit großer Mittelöffnung niemals Verkleinerungen oder Adapter verwenden.

Vor der Verwendung

• Immer sicherstellen, dass die Spannung der Steckdose mit dem Typenschild des Werkzeugs übereinstimmt.
• Keine Materialien bearbeiten, die Asbest enthalten.
• Das Werkstück ist einzuspannen, sofern es nicht durch das eigene Gewicht liegen bleibt.
• Es sind voll ausgezogene Verlängerungskabel mit einer Leistung von mindestens 16 A zu verwenden.
• Mit Augenschutz, Handschuhen, Gehörschutz, Atemschutz und Schutzschuhen arbeiten. Bei Bedarf ist auch eine Arbeitsschürze zu tragen.
• Wenn bei der Bearbeitung von Material gesundheitsschädlicher Staub entsteht, ist ein Atemschutz zu tragen. Vor Beginn der Arbeiten die Eigenschaften des Materials untersuchen.
• Sicherstellen, dass das Futter für die Zubehörachse geeignet ist.
• Vor dem Anschluss des Steckers an die Steckdose sicherstellen, dass die Maschine abgeschaltet ist.

Im Betrieb

• Das Kabel von sich drehenden Maschinenteilen fern halten. Es sollte nach hinten und weg von der Maschine verlaufen.
• Die Maschine darf nicht verwendet werden, wenn das Kabel beschädigt ist. Dann ist es von qualifiziertem Personal auszutauschen.
• Bei sich noch drehendem Werkzeug niemals die Spindelsperre verwenden. Beschädigungen aufgrund falscher Handhabung werden nicht von der Garantie abgedeckt.
  • Die Hände nicht in die Nähe von sich drehenden Zubehörteilen bringen.
• Beim Schleifen von Metall können Funken entstehen. Daher sind Zuschauer und brennbares Material aus dem Arbeitsbereich fern zu halten.
  • Die Belüftungsöffnungen des Motors von Spänen und Unrat befreien.
• Bei elektrischen oder mechanischen Fehlern ist die Maschine unverzüglich abzuschalten und der Stecker aus der Steckdose zu ziehen.

Nach der Verwendung

• Das Zubehör dreht sich nach der Abschaltung der Maschine noch über einen gewissen Zeitraum weiter.
• Vor der Ablage der Maschine ist der Motor abzuschalten und sicherzustellen, dass alle beweglichen Teile vollkommen zum Stillstand gekommen sind.
  • Die Drehung des Werkzeugs nie durch Belastung nach der Abschaltung anhalten.

Produktbeschreibung

1. Spannhülsenfutter
2. Kopfmutter
3. Spindelsperre
4. Aufhängbügel
5. Display für die Drehzahlanzeige
6. Schalter für die Drehzahlregelung
7. Einschalter
8. Teleskopstativ mit Tischhalterung
9. Biegsame Achse

Handhabung

Einstellung der Drehzahl

1. Die gewünschte Drehzahl mit den Schaltern [ + ] und [ - ] (6) einstellen. Auf dem Display erscheint 1/1000 der Drehzahl, also 08, wenn die Maschine auf 8.000 U/min eingestellt ist.
2. Die Maschine mit dem Netzschalter (7) einschalten. Die Drehzahl kann später bei laufender Maschine geändert werden.
3. Die Maschine mit dem Netzschalter abschalten.

Anbringung von Zubehör

Warnung: Vor der Anbringung von Zubehör die Maschine abschalten und den Stecker aus der Steckdose ziehen.

1. Den Knopf der Spindelsperre (3) eindrücken und das Spannhülsenfutter (1) lösen.

1. Das Zubehör in das Spannhülsenfutter einsetzen und festziehen. Bei Bedarf ist die Spannhülse (10) abhängig von der Schaftgröße auszutauschen: 2,4 oder 3,2 mm

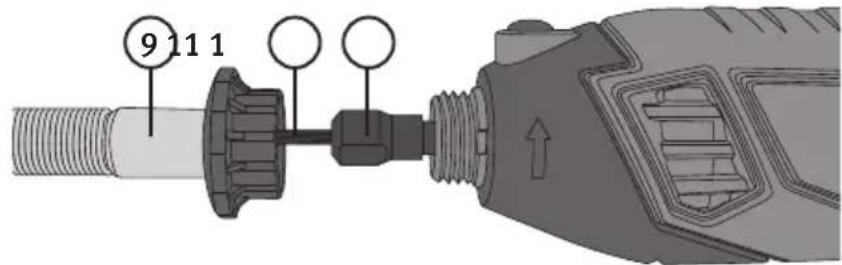

Einbau einer biegsamen Achse

Warnung: Vor der Anbringung von Zubehör die Maschine abschalten und den Stecker aus der Steckdose ziehen.

1. Die Kopfmutter (2) abschrauben. Den Antriebszug (11) einige Zentimeter aus der biegsamen Achse (9) ziehen und am 3,2 mm großen Spannhülsenfutter (1) der Maschine befestigen.

1. Die Kopfmutter der biegsamen Achse auf das Gewinde der Maschine aufschrauben.

1. Die Spindel der biegsamen Achse durch Aufstecken eines Sicherungsstiftes (12) durch die Öffnung am Kopfteil sichern.

2. Die Spannhülse (13) der biegsamen Achse lösen, das gewünschte Zubehör anbringen und wieder anziehen.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors von Spänen und Unrat befreien.
- Die Maschine bei Bedarf mit einem feuchten Tuch und eventuell einem milden Reinigungsmittel reinigen.
- Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.

Fehlersuche

Probleme Mögliche Ursache Mögliche Lösung
Die Maschine funktioniert nicht.	Keine StromversorgungKurzschlussFehler am Einschalter	Überprüfen, ob Strom an der Steckdose anliegtBei Motor- und Elektrofehlern Kontakt zum Kundendienst aufnehmenBei Motor- und Elektrofehlern Kontakt zum Kundendienst aufnehmen
Die Maschine läuft langsam	Stumpfes oder beschädigtes WerkzeugZu niedrige DrehzahlDer Motor ist überhitzt	Nachschleifen oder Werkzeug austauschenDie variable Einstellung erhöhenDen Arbeitsdruck senken
Ungewöhnliche Geräusche	Mechanische BehinderungenWicklung teilweise kurzgeschlossen	Kontakt zum Kundendienst aufnehmenKontakt zum Kundendienst aufnehmen
Starke Vibrationen	Das Werkzeug sitzt locker	Das Werkzeug anziehen und auf richtige Anbringung achten
Funkenbildung im Motor	Wicklung kurzgeschlossenKollektor verschmutzt	Kontakt zum Kundendienst aufnehmenKontakt zum Kundendienst aufnehmen

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind erhältlich von der Gemeinde oder den kommunalen Entsorgungsbetrieben.

Technische Daten

Stromversorgung 230 V AC, 50 Hz

Leistung 160 W

Drehzahl ohne Last 8.000 bis 35.000 U/min

Größe der Spannhülse 2,4 und 3,2 mm

Schalldruckpegel (LpA) 73 dB(A) (Unsicherheit KpA: 3 dB)

Schallleistungspegel (LwA) 84 dB(A) (Unsicherheit KwA: 3 dB)

Vibrationswert 3,74 m/s² (Unsicherheit K: 1,5 m/s²)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

MINI GRINDER

Cotech 18-3525 / 40-8408

DM-160B-UK / DM-160B

KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
