TD9511-3 - Multiverktøy Cotech - Gratis bruksanvisning og manual

Produkttype	Multifunksjons oscillerende verktøy
Merke	Cotech
Modell	TD9511-3
Strømforsyning	230 V ~ 50 Hz, 300 W
Oscillasjonsfrekvens uten belastning	11,000 - 20,000 osc/min
Oscillasjonsvinkel	3.2°
Variabel hastighet	Ja, 6-trinns hjul
Verktøyholder	Kompatibel med OIS (Oscillating Interface System)
Bladskifte	Verktøyfritt, hurtigutløserspak
Håndtaksdesign	Mykt grep, ergonomisk form
LED-arbeidslys	Ja, innebygd
Støvavsug	Kompatibel med støvsugeradapter (ikke inkludert)
Vekt	1.2 kg
Mål (L x B x H)	250 x 80 x 60 mm
Kabellengde	2 m
Medfølgende tilbehør	3 slipeputer, 1 segmentsagblad, 1 stikksagblad, 1 skrapeblad, unbrakonøkkel
Sikkerhetsfunksjoner	Dobbelt isolasjon, låseknapp, sikkerhetsbryter
Vedlikehold	Hold ventilasjonsspalter rene; kullbørster kan skiftes
Reparerbarhet	Reservedeler tilgjengelig via Cotech service

Ofte stilte spørsmål - TD9511-3 Cotech

Hvordan bytter jeg bladet på Cotech TD9511-3?

For å bytte bladet, sørg først for at verktøyet er frakoblet. Drei hurtigutløserspaken for å åpne klemmen, fjern det gamle bladet, sett inn det nye bladet med hullene på linje, og lukk spaken. Ingen verktøy nødvendig.

Hvilket tilbehør er kompatibelt med dette verktøyet?

TD9511-3 bruker OIS (Oscillating Interface System)-standarden. De fleste OIS-kompatible blader og slipeputer fra merker som Bosch, Fein og generiske merker vil passe.

Kan jeg bruke TD9511-3 til å kutte metall?

Ja, med et passende metallkutteblad (ikke inkludert). Bruk et bi-metall- eller karbidkornblad og still hastigheten på lav/medium. Bruk alltid vernebriller.

Hvordan justerer jeg hastigheten?

Hastigheten styres av et 6-trinns hjul på toppen av verktøyet. Drei det for å øke (høyere tall) eller redusere (lavere tall) oscillasjonsfrekvensen. Juster for forskjellige materialer.

Er verktøyet egnet for sliping?

Ja, det følger med tre slipeputer (korn 60, 120, 240). Fest puten ved hjelp av borrelåssystemet. Bruk den til sliping i hjørner og trange rom.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid vernebriller og hørselsvern. Hold hendene unna bevegelige deler. Sørg for at arbeidsstykket er sikkert. Koble fra når du bytter tilbehør. Verktøyet har dobbel isolasjon, så jording er ikke nødvendig.

Hvordan rengjør jeg verktøyet?

Koble fra verktøyet og tørk av utsiden med en tørr klut. Bruk trykkluft for å blåse støv ut av ventilasjonsspaltene. Ikke bruk vann eller løsemidler.

Hvorfor stopper verktøyet under bruk?

Dette kan skyldes overbelastningsbeskyttelse. La verktøyet kjøle seg ned i noen minutter. Hvis det vedvarer, sjekk om bladet har satt seg fast eller om kullbørstene er defekte.

Kan jeg bytte kullbørstene selv?

Ja, kullbørstene er tilgjengelige via skruelokk på motorhuset. Bruk identiske børster (tilgjengelig som reservedeler). Bytt begge samtidig. Sørg for at verktøyet er frakoblet.

Hva er garantiperioden?

Cotech tilbyr vanligvis en 2-års garanti for denne modellen. Ta vare på kvitteringen som kjøpsbevis. Garantien dekker produksjonsfeil, men ikke slitedeler som blader eller børster.

BRUKSANVISNING TD9511-3 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Montering av dammsugaranslutning

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner for elektrisk håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller mye støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere på god avstand når du bruker elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe inn i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Hvis håndverktøyet må brukes i fuktige omgivelser må strømuttaket være utstyrt med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.
3) Personlig sikkerhet
a) Vær oppmerksom og bruk sunn fornuft ved bruk av elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Pass på at strømbryteren er innstilt på OFF før støpselet kobles til et strømuttak, kobler til batteriet eller løfter/bærer det elektriske håndverktøyet. Det å bære et elektrisk håndverktøy med en finger på strømbryteren/avtrekkeren eller å koble det til strømnettet når strømbryteren er innstilt på ON kan føre til skader.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Dette gjør at man har bedre kontroll over verktøyet i de fleste situasjoner.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker, smykker og annet løstsittende unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.
4) Bruk og vedlikehold av det elektriske håndverktøyet
a) Ikke press det elektriske håndverktøyet. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Bruk håndverktøyet og tilbehøret som beskrevet i instruksjonene. Ta hensyn til arbeidsforholdene og det arbeidet som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk foreta service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforanstaltninger for multiverktøy

• Dette elektriske håndverktøyet er beregnet for saging, sliping, pussing og kapping. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor, kan det føre til i elektrisk støt, brann og/eller alvorlige skader.
• Bruk ikke tilbehør som ikke er spesielt beregnet for verktøyet og anbefalt av verktøyprodusenten. Selv om tilbehøret kan monteres på ditt elektriske håndverktøy, er ikke dette noen forsikring om sikker bruk.
• Benytt alltid personlig verneutstyr. Avhengig av hvordan du bruker maskinen, bruk beskyttelse for ansikt eller vernebriller. Ved behov, bruk ansiktsmaske, hørselsvern, hansker og arbeidsforkle, som beskytter mot små slipepartikler eller fliser fra arbeidsstykket. Beskyttelsen for øynene som benyttes, skal kunne beskytte mot flygende biter som dannes ved forskjellige arbeidsoperasjoner. Støvmasken skal kunne filtrere partikler, som dannes ved arbeidet. Langvarig opphold i støy kan forårsake hørselskader.
• Hold tilskuere på sikker avstand fra arbeidsplassen. Alle som besøker arbeidsplassen må ha på seg personlig verneutstyr. Fliser fra arbeidsstykket eller fra ødelagte tilbehør, kan bli slynget ut og forårsake skade utenfor arbeidets umiddelbare nærområde.
• Hold det elektriske håndverktøyet kun på de isolerte gripeflatene når arbeidsoperasjoner utføres og når verktøyet kan komme i kontakt med skjulte kabler eller sin egen ledning. Verktøy som kommer i kontakt med en strømførende kabel kan gjøre utsatte metalldeler av verktøyet strømførende og utsette operatøren for elektriske støt.

• Rengjør motorens ventilasjonsåpninger regelmessig. Motorens vifte trekker til seg støv, som kommer inn under dekselet. Overflødige metallspon samles opp og kan forårsake elektriske farer.

• Bruk ikke det elektriske håndverktøyet i nærheten av lettantennelige materialer. Gnister kan antenne disse materialene.

• Bruk ikke tilbehør som krever kjølevæsker. Bruken av vann eller andre kjølevæsker kan resultere i elektrisk sjøkk eller dødelig elektrisk støt.

Spesielle sikkerhetsforanstaltninger ved sliping

• Vær ekstra forsiktig ved sliping av maling som kan inneholde bly, eller ved sliping av tre, metall og andre materialer som kan avgi giftig slipestøv. Påse da også at personer som oppholder seg ved eller i nærheten av arbeidsplassen er beskyttet.
• Slipestøv kan være svært brannfarlig sammen med luft.

Knapper og funksjoner

1. Feste for tilbehør
2. Sperre
3. [I/0] På/av
4. Ratt for innstilling av hastighet
5. Ventilasionsåpning (én på hver side)
6. Sirkelformet HSS sagblad
7. Slipesåle
8. Innstikksagblad
9. Skrapeblad

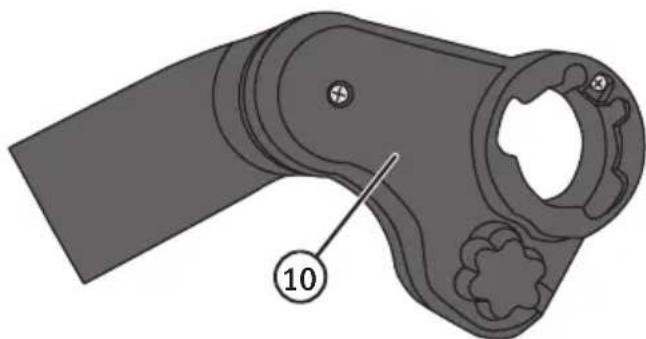

10. Støvsugertilslutning

For innsagesnitt og kapping. Passer til saging hvor det er vanskelig å komme til, som f.eks. i hjørner når en skal kappe monterte gulv- eller taklister. Dette sagbladet sager også over spikre.

Passer til sliping på plasser hvor det er vanskelig å komme til, som f.eks. i hjørner. Kan slipe både tre, stein, maling m.m. avhengig av valg av slipepapir.

Innstikksagblad

Ideell til å lage innstikksnitt i tre ved f.eks. hulltaking for ventilasjonsluker etc. Passer bra til saging på plasser hvor det er vanskelig å komme til. Dette sagbladet sager også over spikre.

Passer for fjeming av tepper, limrester, rester etter fliser etc.

Ekstra tilbehør

I Cotech-sortimentet er det også annet utstyr som passer til dette multiverktøyet, som for eksempel:

• Sagblad for metall
• Sageklinger og slipeplater for sementfuger, veggplater og plast
  • Forskjellige typer slipepapir

Bruk

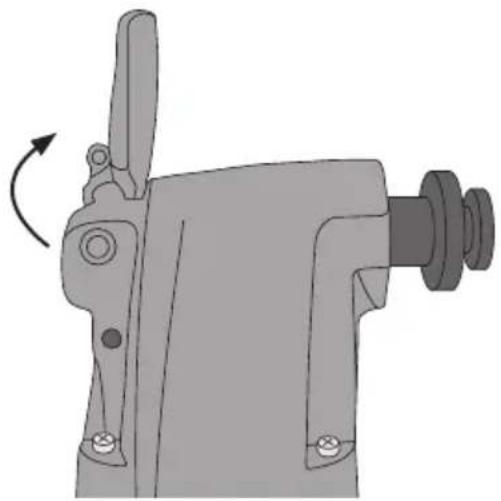

Montering og skifte av tilbehør

1. Skyv sperren til verktøyfestet helt opp.

2. Skyv sperren tilbake.

1. Plasser ønsket tilbehør i festet. Pass på at verktøyet sitter ordentlig på piggene til festet.

Montering av støvsugertilkobling

1. Plasser støvsugertilkoblingen over festet for tilbehør. Pass på at festeskruen plasseres over det gjengede hullet i multiverktøyet.

2. Trekk til skruene.

Slipepapiret festes med borrelås. Fjern det brukte slipepapiret, rengjør ved behov borrelåsen på verktøyet og fest det nye slipepapiret.

Starte maskinen

1. Påse at strømbryteren står på 0 (av) før maskinen kobles til strømuttaket.
2. Maskinen startes ved at strømbryteren skyves til I (på).

Valg av hastighet

• Når maskinen er i gang kan hastigheten justeres med bryteren.
• Hvilken hastighet du bør ha er avhengig av type jobb som skal utføres og hvilket materiale som skal bearbeides. Prøv deg fram til det som fungerer best.

Kapping og saging

Vær forsiktig når du bruker sagblad. Kontroller arbeidsområdet slik at du er forberedt på ev. spikre, skruer og annet som kan føre til at du mister kontrollen på multiverktøyet. Hvis man skal kappe veggplater så husk at verktøyet slites ved langvarig bruk.

Sliping

• Bruk alltid feilfrie slipepapir og skift ofte. Da blir resultatet best og levetiden til multiverktøyet lengre.
• Press ikke for hardt ved sliping, men jobb med et jevnt lett trykk. Slipeeffekten blir ikke større hvis man trykker hardt, men både slipepapiret og verktøyet slites raskere.
• Bruk ikke slipepapir til sliping av tre hvis papiret tidligere har blitt brukt til metall.

Stell og vedlikehold

• Hold alltid motorens ventilasjonsåpninger fri for spon og smuss.
• Rengjør multiverktøyet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Hvis strømkabelen er skadet må den skiftes umiddelbart av en faglært elektriker.

Feilsøking

Multiverktøyet starter ikke. • Kontroller at strømkabelen er riktig koblet til strømuttaket.Er det strøm i strømuttaket?

Motoren går sakte. • Sløvt eller skadet tilbehør. Skift til nytt tilbehør.For lav hastighet er valgt. ∅k turtallet.

Vibrasjoner eller ulyder oppstår. • Kontroller at tilbehøret er riktig montert og at multiverktøyet er uskadet.

Avfallshändtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Vibrasjon a h 3,772 m/s², K: 1,5 m/s²
