TD9511-3 - Monitoimityökalu Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monitoimiheilurileikkuri
Merkki	Cotech
Malli	TD9511-3
Virtalähde	230 V ~ 50 Hz, 300 W
Tyhjäkäyntiheiluntaajuus	11,000 - 20,000 heiluntaa/min
Heiluntakulma	3.2°
Muuttuva nopeus	Kyllä, 6-nopeusvalitsin
Työkalupidike	OIS (Oscillating Interface System) -yhteensopiva
Terän vaihto	Työkaluvapaa, pikavapautusvipu
Kahvan muotoilu	Pehmeä ote, ergonominen muoto
LED-työvalo	Kyllä, sisäänrakennettu
Pölynpoisto	Yhteensopiva pölynimuriliittimen kanssa (ei sisälly)
Paino	1.2 kg
Mitat (P x L x K)	250 x 80 x 60 mm
Johdon pituus	2 m
Mukana tulevat tarvikkeet	3 hiomalaikkaa, 1 segmenttisahanterä, 1 upotusleikkaussahanterä, 1 kaavin, kuusiokoloavain
Turvaominaisuudet	Kaksoiseristys, lukituspainike, turvakytkin
Huolto	Pidä tuuletusaukot puhtaina; hiiliharjat vaihdettavissa
Korjattavuus	Varaosat saatavissa Cotech-huollon kautta

Usein kysytyt kysymykset - TD9511-3 Cotech

Kuinka vaihdan terän Cotech TD9511-3:ssa?

Vaihtaaksesi terän, varmista ensin, että laite on irrotettu pistorasiasta. Kierrä pikavapautusvipua avataksesi puristimen, poista vanha terä, aseta uusi terä kohdistamalla reiät ja sulje vipu. Työkaluja ei tarvita.

Mitkä tarvikkeet ovat yhteensopivia tämän työkalun kanssa?

TD9511-3 käyttää OIS (heiluriliitäntäjärjestelmä) -standardia. Useimmat OIS-yhteensopivat terät ja hiomalaikat valmistajilta kuten Bosch, Fein ja geneeriset merkit sopivat.

Voinko käyttää TD9511-3:sta metallin leikkaamiseen?

Kyllä, sopivalla metallileikkuuterällä (ei sisälly). Käytä bimetal- tai karbidi-terää ja aseta nopeus matalaksi/keskitasolle. Käytä aina suojalaseja.

Kuinka säädän nopeutta?

Nopeutta säädetään työkalun yläosassa olevalla 6-asentoisella valitsimella. Kierrä sitä lisätäksesi (korkeampi numero) tai vähentääksesi (matalampi numero) heiluntataajuutta. Säädä eri materiaalien mukaan.

Soveltuuko työkalu hiomiseen?

Kyllä, se tulee kolmen hiomalaikan kanssa (karkeus 60, 120, 240). Kiinnitä laikka tarrakiinnitysjärjestelmällä. Käytä sitä hiomiseen kulmissa ja ahtaissa tiloissa.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina suojalaseja ja kuulosuojaimia. Pidä kädet poissa liikkuvista osista. Varmista, että työkappale on kiinnitetty. Irrota pistoke tarvikkeita vaihtaessa. Työkalussa on kaksoiseristys, joten maadoitusta ei tarvita.

Kuinka puhdistan työkalun?

Irrota työkalu pistorasiasta ja pyyhi ulkopinta kuivalla liinalla. Käytä paineilmaa pölyn puhaltamiseen tuuletusraoista. Älä käytä vettä tai liuottimia.

Miksi työkalu pysähtyy käytön aikana?

Tämä voi johtua ylikuormitussuojasta. Anna työkalun jäähtyä muutama minuutti. Jos ongelma jatkuu, tarkista, onko terä juuttunut tai hiiliharjat vialliset.

Voinko vaihtaa hiiliharjat itse?

Kyllä, hiiliharjat ovat saatavilla moottorin kotelon ruuvikansien kautta. Käytä identtisiä harjoja (saatavana varaosina). Vaihda molemmat samanaikaisesti. Varmista, että työkalu on irrotettu pistorasiasta.

Mikä on takuuaika?

Cotech tarjoaa tyypillisesti 2 vuoden takuun tälle mallille. Säilytä kuitti ostotodistuksena. Takuu kattaa valmistusvirheet, mutta ei kulutusosia kuten teriä tai harjoja.

KÄYTTÖOHJE TD9511-3 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Sähkökäyttöisten käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

SÄILYTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät voivat aiheuttaa laitteen hallinnan menettämisen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovittimia maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä oikeanlaiset pistorasiat pienentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun riski kasvaa, jos kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele virtajohtoa varoen. Älä kanna laitetta sähköjohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Virtajohdon vioittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos sinun täytyy käyttää sähkökäyttöistä työkalua kosteassa ympäristössä, liitä laite pistorasiaan vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Oma turvallisuutesi
a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä työkalulla. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan, liität akun tai nostat/kannat sähkökäyttöistä käsityökalua. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen työkalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö vähentää pölyyn liittyviä vaaroja.
4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen
a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta tai poista akku ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista tai ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita laitteen toimintaan vaikuttavia seikkoja. Vioittuneet osat tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä leikkaavat osat terävinä ja puhtaina. Terätyökalun hallinta on helpompaa, kun se on oikein huollettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita näiden ohjeiden mukaisesti. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin voi aiheuttaa vaaratilanteita.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Monitoimityökalun turvaohjeita

• Tämä sähkökäyttöinen käsityökalu on tarkoitettu sahaukseen, hiontaan, puhdistukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet, kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.
• Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.
• Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja koneen käyttötavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulosuojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee suodattaa työssä syntyvät hiukkaset. Pitkäaikainen altistuminen melulle saattaa aiheuttaa kuulovaurioita.
• Pidä sivulliset riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskelevien tulee käyttää henkilösuojaimia. Työstettävästä kappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.
• Pidä kiinni ainoastaan laitteen eristetyistä pinnoista, kun työskentelet alueilla, jossa laikka voi joutua kosketuksiin piilossa olevien kaapeleiden tai laitteen virtajohdon kanssa. Jos työkalu joutuuu kosketuksiin virtaa johtavan kaapelin kanssa, laitteen metalliosat saattavat tulla jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun vaaran.
• Puhdista moottorin ilmastointiaukot säännöllisesti. Moottorin puhallin kerää pölyä, joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa turvallisuusriskin.
• Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
• Älä käytä varusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Turvallisuusohjeita hiontaan

- Ole erityisen varovainen myrkyllisten hiontapölyjen kanssa: Lyijypitoiset maalit, tietyt puut, metallit ja muut materiaalit saattavat tuottaa myrkyllistä pölyä.

Varmista myös, että henkilöt jotka oleilevat työtiloissa tai niiden läheisyydessä, ovat suojattuja.

- Ota huomioon, että hiomispöly saattaa olla helposti syttyvää joutuessaan kosketuksiin ilman kanssa.

Painikkeet ja toiminnot

1. Varusteen kiinnike
2. Työkalun lukitsin
3. [I/O] Virtakytkin
4. Nopeudensäädin
5. Ilmastointiaukko (molemmilla puolilla)
6. Ympyrän muotoinen HSS-sahanterä
7. Hiontapohja
8. Pistosahanterä
9. Kaavinterä
10. Pölynpoistoliitäntä

Pakkauksessa olevat työkalut

Ympyrän muotoinen sahanterä HSS

Upotussahaukseen ja katkaisuun. Sopii erinomaisesti sahaukseen hankalissa paikoissa, kuten kulmissa katkaistaessa asennettuja lattia- tai kattolistoja. Sahanterä sahaa myös naulojen läpi.

Sopii erinomaisesti hiontaan hankalissa paikoissa, kuten kulmissa. Hiontapaperista riippuen laitteella voidaan hioa puuta, kiveä, maalia ym.

Pistosahanterä

Sopii erinomaisesti syviin pistosahauksiin puulle, esim.ilmastointiritilän asennukseen. Sopii myös sahaukseen hankalissa paikoissa. Sahanterä sahaa myös naulojen läpi.

Sopii mattojen, liiman, kaakeliliiman ym. poistamiseen.

Lisätarvikkeet

Cotech-valikoimassa on muita monitoimityökaluun sopivia lisätarvikkeita, kuten:

• Sahanterä metallille.
• Sahanteriä ja hiontalevyjä sementtiliitoksiin, seinälevyihin ja muoville.
• Erilaisia hiontapapereita.

Käyttö

Tarvikkeiden asentaminen ja vaihtaminen

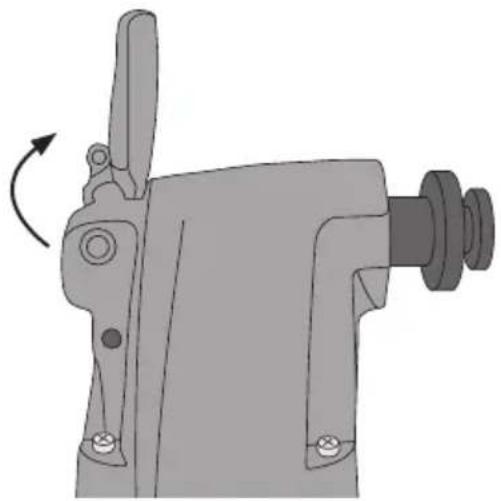

1. Taita työkalun lukitsin kokonaan auki.

2. Taita lukitsin kokonaan takaisin.

1. Aseta haluamasi työkalu kiinnikkeeseen, ja varmista, että työkalu on kunnolla kiinni kiinnikkeen piikeissä.

Pölynpoiston asentaminen

1. Aseta pölynpoistoliitäntä varusteen kiinnikkeen päälle. Varmista, että kiinnitysruuvi on työkalun kierteisen reiän päällä.

2. Kiristä ruuvi.

Hiomapaperi on kiinnitetty tarralla. Irrota käytetty hiomapaperi, ja puhdista työkalun tarrakiinnitys tarvittaessa.Kiinnitä uusi hiomapaperi.

Koneen käynnistäminen

1. Varmista, että virtakytkin on asennossa 0 (pois päältä), ennen kuin liität monitoimityökalun virtajohdon pistorasiaan.
2. Käynnistä monitoimityökalu työntämällä virtakytkin I-asentoon (päälle).

Nopeuden valinta

• Nopeutta voidaan muuttaa käytön aikana säätimellä.
• Sopiva nopeus riippuu suoritettavasta työstä ja työstettävästä materiaalista.

Kokeile, mikä nopeus tuntuu parhaalta.

Katkaisu ja sahaus

Ole varovainen, kun käsittelet sahanteriä. Selvitä ensin, onko työstettävällä alueella esim. nauloja tai ruuveja, jotka saattavat aiheuttaa työkalun hallinnan menettämisen.

Jos katkaiset seinälevyjä, ota huomioon, että työkalu joutuu kovan rasituksen kohteeksi pitkäkestoisessa käytössä.

Hiominen

• Käytä aina hyväkuntoisia hiomapapereita ja vaihda ne usein. Tulos on silloin parempi ja pidennät monitoimityökalun käyttöikää.
• Älä paina liian kovaa hioessasi, vaan paina konetta tasaisesti. Painaminen ei paranna hionnan tulosta, mutta kuluttaa hiomapaperia ja työkalua.
• Älä hio puuta hiomapaperilla, jolla on hiottu metallia.

Puhdistus ja huolto

• Pidä moottorin tuuletusaukot puhtaina, ja poista mahdolliset purut, roskat ym.
• Puhdista työkalu kevyesti kostutetulla liinalla. Käytä tarvittaessa mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Ainoastaan valtuutettu sähköasentaja saa vaihtaa vahingoittuneen virtajohdon.

Vianhakutaulukko

Monitoimityökalu ei käynnisty.	Varmista, että virtajohto on ehjä ja että se on liitetty kunnolla pistorasiaan.Tarkista, onko pistorasiassa virtaa.
Moottori käy hitaasti.	Varusteet ovat tylsät tai vioittuneet.Vaihda uusi varuste.Olet valinnut liian alhaisen nopeuden.Lisää nopeutta.
Monitoimityökalu tärisee tai siitä kuuluu epätavallisia ääniä.	Varmista, että varuste on liitetty oikein ja että monitoimityökalu ei ole vioittunut.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Käyttöjännite 230 V AC, 50 Hz

Nopeus 15 000–22 000 min -1

Teho 300 W

Paino 1,3 kg

Äänenpaine LwA 97,2 dB(A), K: 3 dB(A)

LpA 86,2 dB(A), K: 3 dB(A)

Tärinä a h 3,772 m/s², K: 1,5 m/s²
