KÄYTTÖOHJE KPMD0120 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Alla olevan tekstin termi "sähkökäyttöinen käsityökalu" viittaa verkko- tai akkukäyttöiseen käsityökaluun. Säästä nämä ohjeet.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten työkalujen kanssa. Muuttamattomat pistokkeet ja oikeanlaiset pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseenäläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä työkalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Tarkkaavaisuuden herpaantuminen hetkeksi saattaa johtaa vakaviin henkilövahinkoihin.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi virtakytkimellä/liipaisimella tai liittää sähkökäyttöinen työkalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Työkalun unohtaminen sähkökäyttöisen käsityökalun liikkuvan osan päälle saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Pölynpoistojärjestelmänkäyttäminen voi vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä suunnittelemaasi työtehtävään sopivaa sähkökäyttöistä käsityökalua. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voi ohjata virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöinen käsityökalu toimii muutenkin moitteetta. Vialliset osat tulee vaihtaa ennen laitteen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä terät puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Erityisiä turvallisuusohjeita laitteille, joissa on korkea kierrosluku Yleistä

• Laitetta saavat käyttää vain yli 16-vuotiaat henkilöt.
• Laitetta ei saa käyttää veden kanssa.
• Irrota pistoke pistorasiasta aina ennen tarvikkeen vaihtoa tai laitteen säätämistä.

Lisävarusteet

• Käytä ainoastaan työkalulle tarkoitettuja lisävarusteita.
• Lisävarusteiden asennuksessa tulee noudattaa kunkin valmistajan ohjeita.
• Käytä ainoastaan lisävarusteita, joiden suurin sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin kierrosluku.
• Älä käytä vahingoittuneita tai täriseviä lisävarusteita.
• Käsittele ja säilytä hioma-/katkaisulaikkoja varovasti, jotta ne eivät rispaannu tai halkea.
• Älä altista lisävarusteita iskuille tai rasvoille.
• Älä käytä halkaisijaltaan yli 32 mm:n (1 14 ") hiomalaikkoja.

• Älä käytä halkaisijaltaan yli 32 mm:n (1 ¼") porapaloja.

• Älä hio katkaisulaikan sivulla.

• Älä käytä supistus- tai sovituspaloja asentaaksesi laikkoja, joissa on suuri keskireikä.

Ennen käyttöä

• Varmista, että seinäpistorasian jännite on sama kuin laitteen merkkikilpeen merkitty jännite.
• Älä työstä materiaalia, jossa on asbestia.
• Kiinnitä työkappale, mikäli se ei pysy paikoillaan oman painonsa ansiosta.
• Käytä kokonaan auki rullattuja jatkojohtoja, jotka kestävät vähintään 16 A:n kuormituksen.
• Käytä suojalaseja, työkäsineitä, kuulosuojaimia, hengityssuojainta ja turvajalkineita. Käytä tarvittaessa myös esiliinaa.
• Käytä hengityssuojainta, jos työstät materiaalia, josta voi muodostua terveydelle vaarallista pölyä. Tarkasta materiaalin ominaisuudet ennen työstöä.
• Tarkasta, että istukka sopii lisävarusteakseliin.
• Varmista, että laite on sammutettu, ennen kuin liität pistokkeen seinäpistorasiaan.

Käytön aikana

• Pidä virtajohto pyörivien osien ulottumattomissa. Aseta johto laitteen taakse ja poispäin laitteesta.
• Älä käytä laitetta, mikäli virtajohto on vahingoittunut. Vahingoittuneen virtajohdon saa vaihtaa valtuutettu henkilö.
• Älä paina karalukkoa terän pyöriessä. Takuu ei korvaa väärän käsittelyn aiheuttamia vahinkoja.
• Pidä kädet pyörivien varusteiden ulottumattomissa.
• Metallien hionta aiheuttaa kipinöintiä. Pidä tämän vuoksi sivulliset ja palavat materiaalit pois työskentelyalueelta.
• Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym.
• Sähköisen tai mekaanisen vian ilmetessä laite on sammutettava välittömästi ja pistoke irrotettava pistorasiasta.

Käytön jälkeen

• Lisävarusteet jatkavat pyörimistä vielä hetken laitteen sammuttamisen jälkeen.
• Ennen laitteen laskemista käsistä sammuta laitteen moottori ja varmista, että kaikki pyörivät osat ovat pysähtyneet kokonaan.
• Älä pysäytä terän pyörimistä kuormittamalla sitä sammutuksen jälkeen.

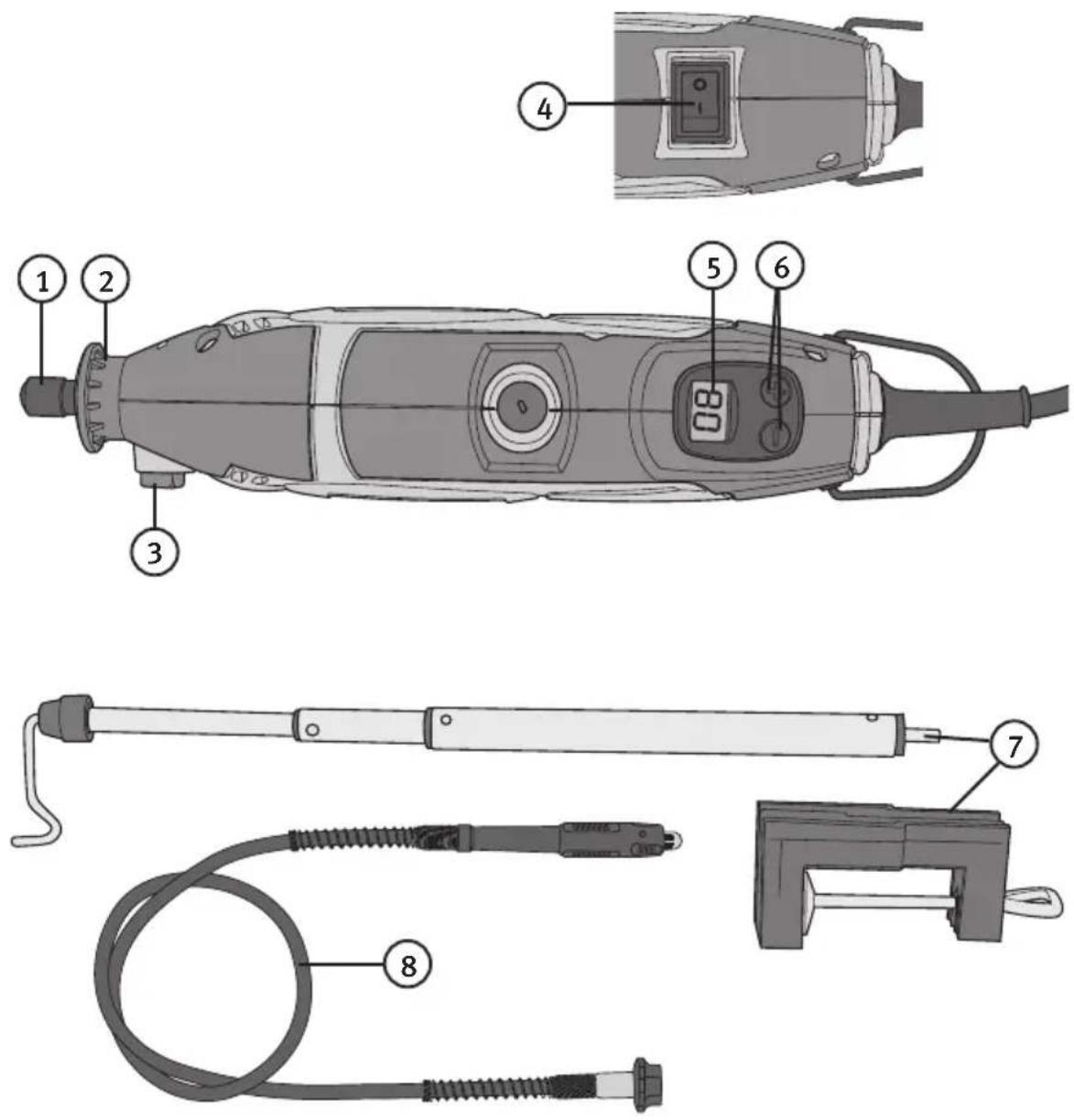

Tuotekuvaus

1. Kiristyshylsyistukka
2. Nokkamutteri
3. Karalukko

4. Virtakytkin

5. Kierrosluvun näyttö

6. Kierrosluvun säätö
7. Teleskooppijalusta ja pöytäkiinnike
8. Taipuisa akseli

Käyttö

Kierrosluvun asetus

1. Aseta haluttu kierrosluku painikkeilla [+] ja [-] (6). Näytöllä on 1/1000 kierrosluvusta. Kuvassa asetuksena on 8000 kierr./min.
2. Käynnistä työkalu virtakytkimestä. Kierroslukua voi muuttaa, kun kone on käynnissä.
3. Sammuta työkalu virtakytkimestä (4).

Varusteiden asennus

1. Paina karalukon (3) painiketta ja irrota kiristyshylsyistukka (1).
2. Aseta varuste istukkaan ja kiristä se. Vaihda tarvittaessa kiristyshylsyä (9) (halkaisijat 2,4 ja 3,2 mm).

Taipuisan akselin asennus

1. Ruuvaa nokkamutteri (2) irti.

2. Vedä taipuisan akselin (8) vetovaijeria (10) muutama senttimetri ulos ja kiinnitä se laitteen kiristyshylsyistukkaan (1) (3,2 mm).

3. Ruuvaa taipuisa akseli kiinni laitteen nokkakierteille.

4. Lukitse taipuisan akselin akseli asettamalla lukkotappi (11) nokkaosan reikään.

5. Löysää kiristyshylsy (12), asenna tarvittava varuste ja kiristä uudelleen.

• Pidä tuuletusaukot puhtaina ja poista mahdolliset purut ja roskat.
• Puhdista laite kostutetulla liinalla ja käytä tarvittaessa mietoa puhdistusainetta.
• Älä käytä liuottimia tai hankaavia puhdistusaineita.

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Laite ei toimi. Ei virtaa.		Tarkasta, että pistorasiassa on virta
		Oikosulku.Virtakytkimessä vikaa.
Laite käy hitaasti. Tyisä/viallinen terä.		Hio tai vaihda terä.
		Liian alhainen kierrosluku.
		Moottori on ylikuumentunut
Epätavallisia ääniä. Mekaaninen este.Käämi osittain oikosulussa.		Öta yhteys myymälään tai asia-kaspalveluun.
Laite tärisee voimakkaasti.	Terä on löysästi kiinni. Kiristä	terä ja varmista, että se on asennettu oikein.
Moottori kipinöi. Käämi oikosulussa.Kollektori likainen.		Ota yhteys myymälään tai asia-kaspalveluun.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Virtalähde 230 V \~ 50 Hz

Teho 180 W

Kuormittamaton kierrosluku 8 000 - 33 000

Kiristyshylsyjen halkaisijat 2,4 ja 3,2 mm

Äänenpaine (LpA) 76 dB(A) K 3 dB(A)

Melutaso (LWA) 87 dB(A) K 3 dB(A)

Tärinätaso 2,76 m/s² K 1,5 m/s²
