KÄYTTÖOHJE TO64RA07CB AEG
AEG toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.
Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita: www.aeg.com/support
Oikeus muutoksiin pidätetään.
SISÄLTÖ
- TURVALLISUUSTIEDOT 103 2. TURVALLISUUSOHJEET 105 3. ASENNUS 107 4. TUOTTEEN KUVAUS 110 5. PÄIVITTÄINEN KÄYTTÖ 111
- NEUVOJA JA VINKKEJÄ 114 7. HUOLTO JA PUHDISTUS 115
- VIANMÄÄRITYS 116
- TEKNISET TIEDOT 117
- ENERGIATEHOKKUUS 118
- YMPÄRISTÖNSUOJELU 119
1. TURVALLISUUSTIEDOT
Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helposti saatavilla olevassa paikassa tulevia käyttökertoja varten.
1.1 Lasten ja taitamattomien henkilöiden turvallisuus
- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
- Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
- Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti. VAROITUS: Uuni ja sen esillä olevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
- Jos laitteessa on lapsilukko, sitä on käytettävä.
- Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.
1.2 Yleinen turvallisuus
Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. - Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa. - Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja. - VAROITUS: Uuni ja sen näkyvissä olevat osat kuumenevat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia. VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon. - Savu on merkki ylikuumenemisesta. Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella. VAROITUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä. - HUOMIO: Kypsennystoimintaa on valvottava. Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti. VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.
- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
- Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
- Älä käytä vesisuihketta ja höyryä laitteen puhdistamiseen. VAROITUS: Jos pinta on vaurioitunut, katkaise virta laitteesta sähköiskuriskin välttämiseksi. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
- Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö. VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.
2. TURVALLISUUSOHJEET
2.1 Asennus
VAROITUS!
Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.
VAROITUS!
Henkilövahinkojen tai laitteen vaurioitumisen vaara.
- Poista kaikki pakkausmateriaalit. Vaurioitunutta laitetta ei saa asentaa tai käyttää.
- Noudata koneen mukana toimitettuja asennusohjeita. Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
- Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
- Tiivistä kaapin leikkauspinnat tiivisteaineella estääksesi kosteuden aiheuttaman turpoamisen.
- Suojaa laitteen alaosa höyryltä ja kosteudelta.
- Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
- Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.
- Laitteen alaosa voi kuumentua. Varmista, että asennat laitteen alapuolelle vanerista, keittiön jäännösmateriaalista tai muusta syttymättömästä materiaalista valmistetun erotuslevyn, joka estää pääsyn laitteen alapuolelle.
- Erotuslevyn tulee peittää keittotason alla oleva alue kokonaan.
2.2 Sähkökytkentä
VAROITUS!
Tulipalon ja sähköiskun vaara.
Kaikki sähköliitännät on teetettävä pätevällä sähköasentajalla. Laite on maadoitettava. - Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta. - Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia. - Varmista, että laite on asennettu oikein. Löysät tai vaurioituneet virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen. Käytä oikeaa verkkovirtajohtoa. - Älä päästä virtajohtoa sotkeutumaan. - Tarkista, että iskusuojaus on asennettu. Käytä johdossa vedonpoistajaa. - Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan. - Älä käytä jakorasioita tai jatkojohtoja. - Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi. Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja. - Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen. - Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. - Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta. - Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit. Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
2.3 Valitse
VAROITUS!
Henkilövahinkojen, palovammojen ja sähköiskujen vaara.
- Älä muuta laitteen teknisiä ominaisuuksia.
- Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
- Varmista, että tuuletusaukoissa ei ole tukoksia. Laitetta ei saa jättää päälle valvomatta.
- Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
- Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
- Älä käytä laitetta, jos kätesi ovat märät tai jos laite on kosketuksessa veteen.
- Älä käytä laitetta työtasona, äläkä aseta ruokaa suoraan kosketukseen sen kanssa.
- Älä käytä laitetta suoraan keittopintana. Kypsennyksessä on aina käytettävä asianmukaisia keittoastioita.
- Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtalähteestä sähköiskun estämiseksi. Kun laitat ruokaa kuumaan öljyyn, se voi roiskua.
- Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
- Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.
VAROITUS!
Tulipalon ja räjähdyksen vaara.
- Kuumentuneista öljyistä voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana. Kuumat höyryt voivat aikaansaada syttymisen. Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
- Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa
kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.
VAROITUS!
Laitteen vaurioitumisen vaara.
- Älä pidä kuumia keittoastioita käyttöpaneelin päällä palovammojen välttämiseksi.
- Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
- Älä anna keittoastian kiehua kuiviin.
- Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
- Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
- Valuraudasta tai alumiinista valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.
2.4 Hoito ja puhdistus
- Puhdista laite säännöllisesti, jotta pintamateriaali pysyy hyväkuntoisena.
- Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen.
- Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja
pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuottimia tai metalliesineitä, ellei toisin ohjeisteta.
2.5 Huolto
- Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
- Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
2.6 Hävittäminen
VAROITUS!
Loukkaantumisen tai tukehtumisen vaara.
Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta. - Irrota laite verkkovirrasta. Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.
3. ASENNUS
VAROITUS!
Lue turvallisuutta koskevat luvut.
3.1 Ennen asentamista
Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.
Sarjanumero
3.2 Kalusteeseen sijoitettavat keittotasot
Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin,
määräystenmukaisiin kalusteisiin ja työtasoihin.
3.3 Virtajohto
- Keittotason tehonsyöttö on järjestetty virtajohdolla
- Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F, joka kestää yli 90°C lämpötilaa. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain sähköasentaja.
3.4 Tiivisteen kiinnittäminen - integroitu asennus
- Puhdista työtason huullokset.
- Leikkaa mukana toimitettu 3 × 10 mm tiivistenauha neljäksi raidaksi. Raitojen on oltava samanpituiset kuin huullokset.
- Leikkaa raidan päät kulmaan 45°. Niiden pitäisi sopia tarkasti huullosten kulmiin.
- Kiinnitä raidat huulloksiin. Älä venytä nauhoja. Älä taita nauhojen päitä päällekkäin.
Tiivistä keraamisen pinnan ja työtason väliin jäänyt rako keittotason asentamisen jälkeen silikonilla. Varmista, ettei silikonia pääse keraamisen lasipinnan alle.
3.5 Tiivisteen kiinnittäminen - asennus tason päälle
- Puhdista työtaso leikkausalueen ympäriltä.
- Kiinnitä mukana toimitettu 2x6 mm tiivistenauha keittotason alareunaan lasikeraamisen kehyksen ulkoreunaa pitkin. Älä venytä tiivistettä. Varmista, että tiivistenauhan päät sijaitsevat keittotason yhden sivun keskellä.
- Lisää pituuteen joitakin millimetrejä, kun leikkaat tiivistenauhaa.
- Liitä tiivistenauhan päät yhteen.
3.6 Kokkaaminen

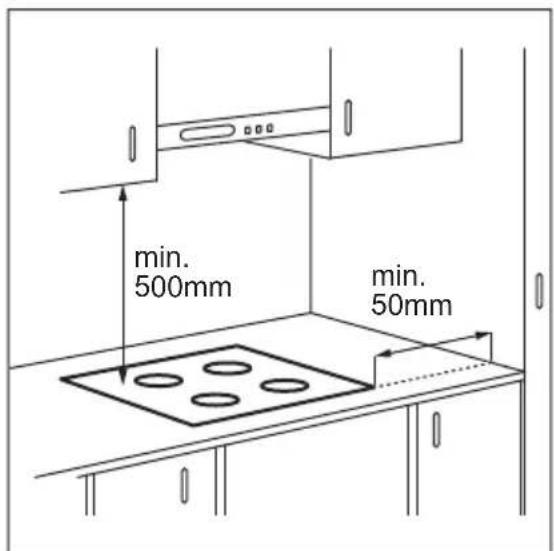

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen vähimmäisetäisyys liesituulettimen asennusohjeista.

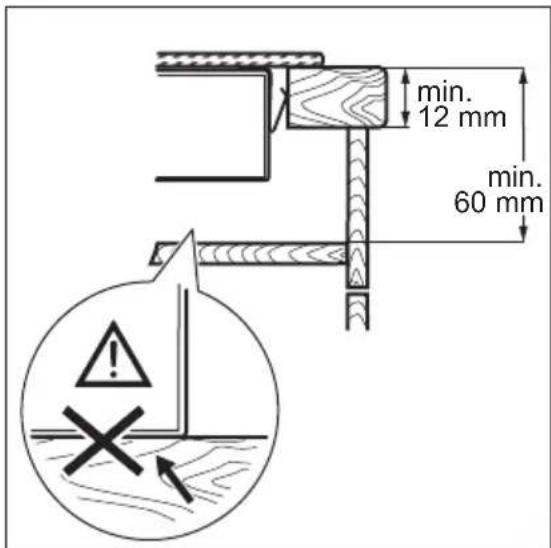

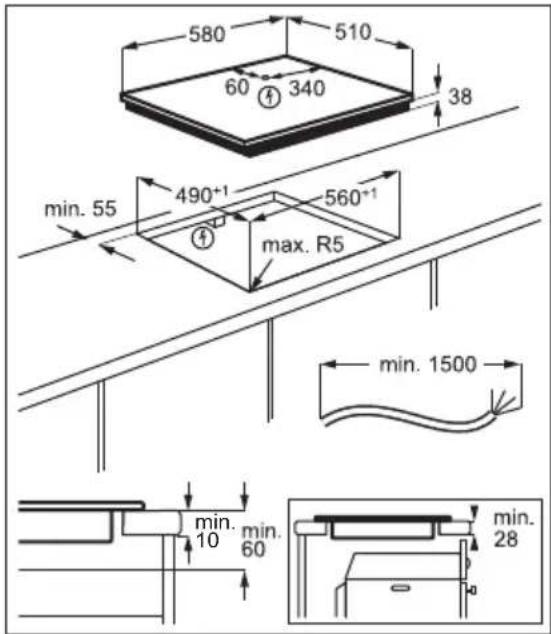

ASENNUS TASON PÄÄLLE

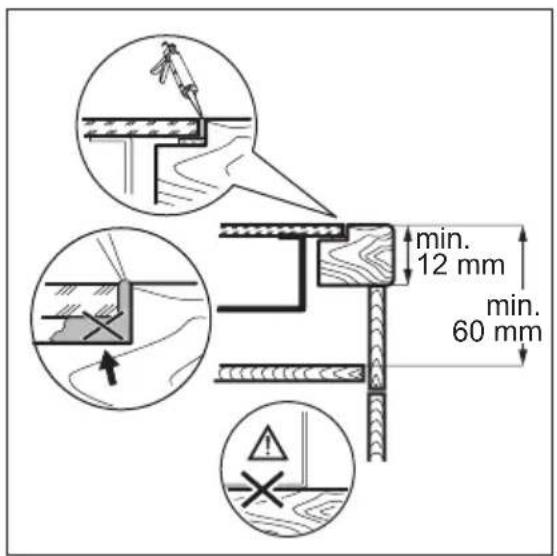

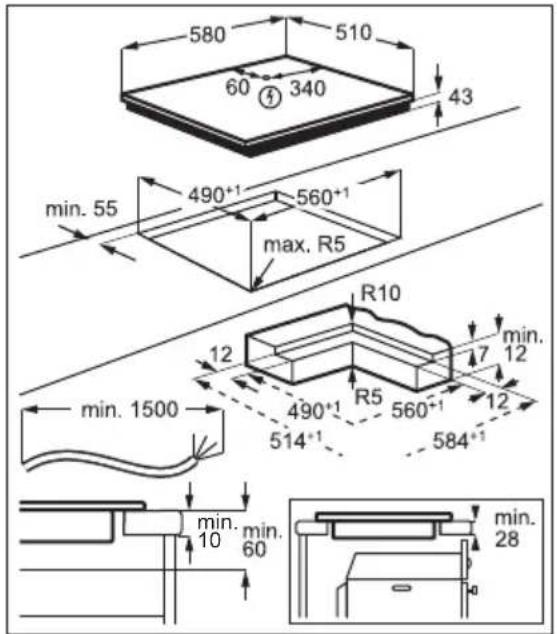

INTEGROITU ASENNUS
Etsi video-opastus "AEG:n säteilevän keittotason asentaminen - Työtasoasennus" kirjoittamalla alla olevassa kuvassa ilmoitettu nimi kokonaisuudessaan.
YouTube
www.youtube.com/electrolux www.youtube.com/aeg
Jos käytössä on suojakotelo (lisävaruste), keittotason alapuolella oleva suojataso ei ole tarpeen. Suojakotelisävarustetta ei välttämättä ole saatavissa kaikissa maissa. Ota yhteys asiakastukipalveluun.
Et voi käyttää suojakoteloa, jos asennat keittotason uunin yläpuolelle.
4. TUOTTEEN KUVAUS

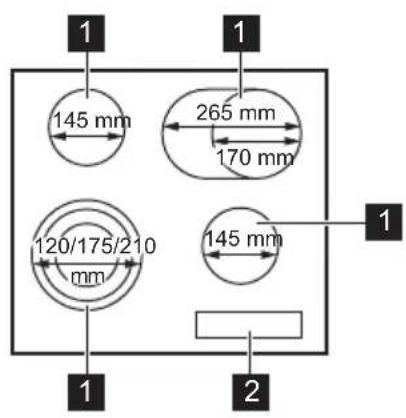

4.1 Keittoaluejärjestely
1 Keittoalue 2 Käyttöpaneeli
4.2 Käyttöpaneelin painikkeet
Laitetta käytetään kosketuspainikkeilla. Näyttö, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.
| Kosketus-painike | Toiminto Kuvaus |
| 1 | ① | Päällä / Pois päältä Keittotason kytkeminen päälle ja pois päältä. |
| 2 | ® | Lukko / Lapsilukko Käytöpaneelin lukitseminen/lukituksen poistaminen. |
| 3 | || | Tauko Toiminnon kytkeminen päälle ja pois päältä. |
| 4 | © | - Ulomman lampaaleen kytkeminen päälle ja pois päälä. |
| 5 | - Tehotason näytö Tehotason näytäminen. |
| 6 | - Keittoalueiden ajastimen il-maisimet | Aika-asetusta koskevan keittoalueen osoittaminen. |
| 7 | - Ajastimen näytö Ajan osoittaminen minuutteina. |
| 8 | ◎ | - Ulomman lampaaleen kytkeminen pääle ja pois päälä-tä. |
| 9 | ➀ | - Keittoalueen valitseminen. |
| 10 | +/- | - Ajan lisääminen tai vähentäminen. |
| 11 | A | Automaattinen kuumentaminen Toiminnon kytkeminen pääle ja pois päältä. |
| 12 | - Säätopalkki Tehotason säätäminen. |
4.3 Tehotasojen näyttö
| Näytö Kuvaus |
| 0 | Keittoalue on kytketty pois toiminnasta. |
| 1-14 | Keittoalue on toiminnassa. |
| u | Tauko on kytketty pääle. |
| R | Automaattinen kuumentaminen on kytketty pääle. |
| E+ numero | Toimintahäirio. |
| /7 | OptiHeat Control (3-vaieinen jäännöslämmön merkkivalo): edelleen toiminnassa / läm-pimänä pito / jällilämpö. |
| L | Lukko / Lapsilukko on kytketty pääle. |
| - | Automaattinen virrankatkaisu on kytketty pääle. |
5. PÄIVITTÄINEN KÄYTTÖ
VAROITUS!
Lue turvallisuutta koskevat luvut.
5.1 Kytkeminen toimintaan ja pois toiminnasta
Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta ① sekunnin ajan.
5.2 Automaattinen virrankatkaisu
Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:
- Kaikki keittoalueet on kytketty pois toiminnasta.
- Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
- Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
- Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.
Tehotason ja keittotason sammumisajan suhde:
| Tehotaso Keittotason pois kyt-keytymisaika |
| u, 1 - 3 | 6 suntia |
| 4 - 7 5 suntia |
| 8 - 9 4 suntia |
| 10 - 14 1,5 sunti |
5.3 Tehotaso
Tehotason asettaminen tai muuttaminen:
Kosketa säätöpalkkia oikean tehotason kohdalta tai siirrä sormea säätöpalkissa, kunnes saavutat oikean tehotason.
5.4 OptiHeat Control (3-vaiheinen jäännöslämmön merkkivalo)
VAROITUS!
Jäännöslämmön aiheuttama vammautumisen vaara on olemassa niin kauan kuin merkkivalo on näkyvissä.
Merkkivalot syttyvät, kun keittoalue on kuuma. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jäännöslämmön tason:
- jatka kypsennystä,
- jäännöslämpö.
Merkkivalo voi myös ilmestyä:
- viereisille keittoalueille vaikka et olisi niitä käyttämässä,
- kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
- kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.
Merkkivalo sammuu, kun keittoalue on jäähtynyt.
5.5 Ulompien lämpöalueiden kytkeminen päälle ja pois päältä
Voit säätää keittotason keittoastian mittojen mukaan.
Aseta keittoalueelle tehotaso. Valitse
keittoalueen symboli:
Ulomman lämpöalueen kytkeminen päälle: kosketa symbolia. Merkkivalo syttyy.
Toisen lämpöalueen kytkeminen päälle:
kosketa uudelleen. Toinen merkkivalo syttyy.
Ulomman lämpöalueen kytkeminen pois päältä: kosketa symbolia, kunnes merkkivalo sammuu.
Kun kytket keittoalueen käyttöön mutta et kytke ulompaa lämpöaluetta päälle, alueelta tuleva valo saattaa peittää ulomman lämpöalueen. Tämä ei kuitenkaan tarkoita, että ulompi lämpöalue olisi päällä. Tarkista merkkivalo nähdäksesi, onko lämpöalue päällä.
5.6 Automaattinen kuumentaminen
Käytä tätä toimintoa saavuttaaksesi haluamasi tehotason nopeammin. Kun toiminto on päällä, keittoalue toimii alussa suurimmalla teholla ja jatkaa sen jälkeen toimintaa haluamallasi teholla.
Toiminnon käynnistäminen edellyttää, että keittoalue on kylmä.
Kytke toiminto toimintaan
keittoalueeseen: kosketa A, sytyy).
Kosketa välittömästi haluamaasi tehotasoa. 3 sekunnin kuluttua syttyy.
Toiminnon kytkeminen pois toiminnasta: muuta tehotasoa.
5.7 Ajastin
Ajanlaskuajastin
Voit käyttää tätä toimintoa yksittäisen ruoanlaittojakson keston asettamiseen.
Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.
Keittoalueen asettaminen: kosketa painiketta, kunnes keittoalueen merkkivalo syttyy.
Toiminnon kytkeminen toimintaan: kosketa ajastimen + -painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkua, ajan laskenta on käynnissä.
Jäljellä olevan ajan tarkistaminen: kosketa painiketta haluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Jäljellä oleva aika näkyy näytössä.
Ajan muuttaminen: kosketa painiketta haluamasi keittoalueen asettamiseksi. Kosketa painiketta + tai -
Toiminnon kytkeminen pois toiminnasta: kosketa painiketta haluamasi keittoalueen asettamiseksi ja kosketa sitten Jäljellä oleva aika näkyy näytössä laskien arvoon 00. Keittoalueen merkkivalo sammuu.
i
Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.
Äänimerkin deaktivoiminen: kosketa painiketta ①.
- CountUp-ajastin
Voit käyttää tätä toimintoa keittoalueen toiminta-ajan tarkkailemiseen.
Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes keittoalueen merkkivalo syttyy.
Toiminnon kytkeminen toimintaan: kosketa ajastimen painiketta - syttyy. Kun keittoalueen merkkivalo alkaa vilkkua, ajan laskenta on käynnissä. Näytössä näkyy UP ja ajastimen aika (minuutteina).
Keittoalueen jäljellä olevan toiminta-ajan tarkistaminen: kosketa painiketta haluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Näytössä näkyy keittoalueen toiminta-aika.
Toiminnon kytkeminen pois toiminnasta: kosketa painiketta ja sen jälkeen painiketta tai . Keittoalueen merkkivalo sammuu.
Hälytinajastin
Voit käyttää tätä toimintoa keittotason ollessa toiminnassa ja keittoalueiden ollessa poistettu toiminnasta. Tehotason näytössä näkyy
Toiminnon kytkeminen toimintaan: kosketa ajastimen ⊕-painiketta ja sitten tal-painiketta ja aseta aika. Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.
Äänimerkin deaktivoiminen: kosketa painiketta
i
Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.
5.8 Tauko
Tämä toiminto kytkee kaikki toiminnassa olevat keittoalueet alhaisimmalle tehotasolle.
Kaikki muut käyttöpaneelin symbolit lukittuvat toiminnon ollessa toiminnassa.
Toiminto ei pysäytä ajastintoimintoja.
- Kytke toiminto päälle painamalla painiketta II.
kytkeytyy päälle. Tehotaso laskee arvoon 1.
- Kytke toiminto pois päältä painamalla II.
Aiempi tehoasetus tulee näkyviin.
5.9 Lukko
Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.
Aseta ensin tehotaso.
Toiminnon kytkeminen toimintaan: kosketa painiketta. syttyy neljän sekunnin ajaksi. Ajastin toimii edelleen.
Toiminnon kytkeminen pois toiminnasta: kosketa painiketta. Edellinen tehotaso kytkeytyy päälle.
Kun sammutat keittotason, myös tämä toiminto sammuu.
5.10 Lapsilukko
Toiminto estää keittotason käyttämisen vahingossa.
Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella. Älä valitse tehotasoa. Kosketa painiketta neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella.
Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella. Älä valitse tehotasoa. Kosketa painiketta neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella.
Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ① syttyy. Kosketa painiketta neljän sekunnin ajan. Aseta
tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella, toiminto on edelleen kytkettynä.
5.11 OffSound Control (äänimerkkien käyttöön ottaminen ja käytöstä poistaminen)
Kytke keittotaso pois päältä. Kosketa painiketta ① kolmen sekunnin ajan. Näyttö syttyy ja sammuu. Kosketa painiketta kolmen sekunnin ajan. tai syttyy.
Kosketa ajastimen painiketta seuraavien asetusten valitsemiseksi:
- - äänimerkit pois käytöstä
- - äänimerkit käytössä
Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti pois päältä.
Kun toiminto on asetettu asentoon b, äänimerkit kuuluvat vain seuraavissa tapauksissa:
- kosketat painiketta ① Hälytinajastin laskee Ajanlaskuajastin laskee
- käyttöpaneelin päälle asetetaan jokin esine.
6. NEUVOJA JA VINKKEJÄ
VAROITUS!
Lue turvallisuutta koskevat luvut.
6.1 Ruoanlaittovälineet
- Keittoastian on oltava mahdollisimman paksu ja tasainen, jotta keittoalueet eivät kuumene liikaa ja toimivat mahdollisimman hyvin.
- Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.
- Varo liu'uttamasta tai hieromasta keittoastiaa lasin reunoihin ja kulmiin, sillä lasipinta voi lohjeta tai vaurioitua.
Emaloidusta teräksestä valmistetut tai alumiini- tai kuparipohjaiset keittoastiat voivat aiheuttaa värimuutoksia keraamiseen pintaan.
6.2 Öko Timer (Eko-ajastin)
Energian säästämiseksi kypsennysalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan äänimerkki kuuluu. Toiminta-ajan ero määräytyy tehotason ja kypsennystoiminnon pituuden mukaan.
6.3 Yksinkertaistettu kypsennysopas
Taulukon tiedot ovat vain suuntaa antavia.
| Tehoasetus Käytä -toimenpidettä seuraa- viin: | Aika (min) | Vinkkejä |
| U-1 Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa | Aseta keittoastian päälle kansi. |
| 1 - 3 Hollandaise-kastike; sulanut: voi, suk- laa, gelatiini. | 5 - 25 Sekoita tasaisin vãliajoin. |
| 2 - 3 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat. | 10 - 40 Kypsennä kansi päällä. |
| 3 - 5 Riisin ja maitopohjaisten ruokien hau-duttaminen, valmiiden ruokien lämmit-täminen. | 25 - 50 Lisää vähintään kaksinkertainen mää- rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivalissä. |
| 5 - 7 Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk- sen aikana. |
| 7 - 9 Höyrytetyt perunat ja muut vihannek-set. | 20 - 60 Lisää keittoastian pohjalle 1-2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä. |
| 7 - 9 Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja. | 60 - 150 Enintään 3 Inesteitä ja ainekset. |
| 9 - 12 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit. | tarvittaes-sa | Käännä tarvittaessa. |
| 12 - 13 Perusteellinen paistaminen, rostiperu-nat, sisäfileepihvit, pihvit. | 5 - 15 Käännä tarvittaessa. |
| 14 Keitetty vesi, keitetty pasta, paistetu liha (goulash, lihapata), uppopaistetut ranskalaiset. |
7. HUOLTO JA PUHDISTUS
VAROITUS!
Lue turvallisuutta koskevat luvut.
7.1 Yleistietoa
- Puhdista keittolevy jokaisen käytön jälkeen.
- Tarkista aina, että keittoastian pohja on puhdas.
- Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
- Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
- Käytä aina lasipintaisille keittotasoille suositeltua kaavinta. Käytä kaavinta ainoastaan lisätyökaluna lasin puhdistamiseen tavallisen puhdistuksen jälkeen.
VAROITUS!
Älä käytä veitsiä tai muita teräviä metallityökaluja lasipinnan puhdistamiseen.
7.2 Keittotason puhdistaminen
- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka. Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
- Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso puhdistuksen jälkeen kuivaksi pehmeällä liinalla.
- Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.
8. VIANMÄÄRITYS
VAROITUS!
Lue turvallisuutta koskevat luvut.
| Ongelma Mahdollinen syy Korjaustoimenpide |
| Keittotaso ei mene pälle eikä si-tä voida käytträ. | Keittotasoa ei ole kytketty verkkovir-taan tai se on kytketty väärin. | Tarkista, onko keittotaso kytketty oi-kein verkkovirtaan. |
| Sulake on palanut. Varmista, että vian syy on sulakkees- | sa. Jos sulake palaa jatkuvasti, kännysähköalan ammattilaisen puoleen. |
| Et asettanut tehtasoa 10 sekunnin kuluessa. | Kytke keittotaso uudelleen toimintaan ja aseta tehtaso 10 sekunnin kulues-sa. |
| Olet koskettanut vähintään kahta kosketuspainiketta samanaikaisesti. | Kosketa vain yhtä kosketuspainiketta. |
| Tauko on kytketty pälle. Katso kohta "Tauko". | |
| Käyttopaneelissa on vettä tai rasa-tahroja. | Puhdista käyttopaneeli. |
| Laitteesta kuuluu jatkuva piippaa-va änimerkki. | Sähköktkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yhteyttä pätevään sahköasentajaan asennuksen tarkistamiseksi. |
| Äänimerkki kuuluu ja keittotaso kytkeytyy pois pälätä.Äänimerkki kuuluu keittotason kytkeytyyessä pois pälätä. | Vähintään yhdelle kosketuspainik-keelle on asetetu jotain. | Poista kyseinen esine kosketuspainik-keilta. |
| Keittotaso kytkeytyy pois pälätä. Jokin esine on asetetu kosketuspai-nikkeelle ① | Poista kyseinen esine kosketuspainik-keelta. |
| Jäkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytet- tiin vain vähän aikaa tai anturi on vioittunut. | Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteytä val- tuutettuun huoltolikkeseen. | |
| Automaattinen kuumentaminen ei toimi. | Korkein tehotasop on asetetu. Korkeimman tehotasop arvo on sama kuin toiminnon. | |
| Taso on kuuma. Anna tason vilentyärìittävästi. |
| Monialueella on tumma | Monialueellā esiintyvä tumma alue on normalaïl. | |
| Käytöpaneeli on kuuma koske-tettaessa. | Keittoastia on liian suuri tai se on asetetu liian lähelle ohjauspaneelia. | Laita isokokoiset keittoastiat taka-alu- eille, jos mahdollista. |
| Äänimerkkiä ei kuulu käytöpa-neelin kosketuspainikkeita koske-tettaessa. | Äänimerkit on kytketty pois toimin- nasta. | Kytke äänimerkit toiminantaan. Katso kohta "Päivittäinen käytö". |
| L menee pälle. | Lapsilukko tai Lukko on kytketty pälle. | Katso kohta "Päivittäinen käytö". |
| E ja jokin numero menevät pälle. | Keittotason toiminnassa on virhe. Sammuta keittotaso ja kytke se uudel- leen toimintaan 30 sekunnin kuluttua.
Jos Syttyy uudelleen, kytke keitti-taso irti verkkovirrasta. Kytke keittota- so takaisin verkkovirtaan 30 sekunnin kuluttua. Jos ongelma jatkuu, ota yh- teytä valtuutettuun huoltolikkeseen. |
| E6 menee pälle. | Virransyötn toinen vaie huipe puuttuu. Tarkista, onko keittotaso kytketty oi- keen verkkovirtaan. Irota sulake, odota yhden minuutin ajan ja laita sulake ta- kaisin paikoilleen. |
8.2 Jos ratkaisua ei löydy...
Jos et itse löydä ratkaisua, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Anna myös kolminumeroinen kirjainkoodi lasikeramiikalle (lasipinnan kulmassa) ja virheilmoitus. Varmista, että olet
käyttänyt keittotasoa oikealla tavalla. Muussa tapauksessa huoltoteknikon tai jälleenmyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutettuja huoltokeskuksia koskevat tiedot on ilmoitettu huoltokirjassa.
9. TEKNISET TIEDOT
9.1 Arvokilpi
Malli TO64RA07CB: PNC 949 493 059 00
Tyyppi: 60 HAD 56 AO 220 - 240 V / 400 V 2N, 50-60 Hz
Valmistettu: Romania
Sarjanro 7.1 kW
AEG
9.2 Keittoalueen määritykset
| Keittoalue Nimellisteho (suurin tehotoso) [W] | Keittovalueen halkaisija [mm] |
| Vasen edessä 800 / 1600 / 2300 120 / 175 / 210 | |
| Vasen takana 1200 145 | |
| Oikea edessä 1200 145 | |
| Oikea takana 1500 / 2400 170 / 265 | |
Käytä korkeintaan keittoalueen halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.
10. ENERGIATEHOKKUUS
10.1 Tuotetiedot Keittolevyn EU:n ekologista suunnittelua koskevan asetuksen
| Mallin tunniste TO64RA07CB |
| Keittotason typpi Kalusteeseen asennettava |
| keittotaso |
| Keittovyöhykkeiden lukumärä 4 |
| Kuumennusteknologia Säteilevää lämmitin |
| Ympyränmuotoisten keittovyöhykkeiden halkaisija(Ø) | Vasen edessä | 21.0 cm |
| Vasen takana | 14.5 cm |
| Oikea edessä | 14.5 cm |
| Ei-ympyränmuotoisen keittovyöhykkeen pituus (P) ja leveys (L) | Oikea takana P 26.5 cm |
| L 17.0 cm |
| Keittovyöhykekohtainen energiankulutus (EC electric cooking) | Vasen edessä | 194.9 Wh/kg |
| Vasen takana | 188.0 Wh/kg |
| Oikea edessä | 188.0 Wh/kg |
| Oikea takana | 191.6 Wh/kg |
| Keittotason energiankulutus (EC electric hob) 190.6 Wh/kg |
IEC / EN 60350-2 - Sähkötoimiset kodinkoneet ruoanlaittoon - Osa 2: Keittotasot - Suorituskyvyn mittausmenetelmät.
10.2 Energiansäästö
Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.
Kun kuumennat vettä, käytä vain tarvitsemasi määrä. - Mikäli mahdollista, peitä keittoastia aina kannella.
- Aseta keittoastia keittoalueelle ennen keittoalueen kytkemistä toimintaan.
- Keittoastian pohjan halkaisijan tulee olla sama kuin keittoalueen halkaisija.
- Käytä pienempää keittoastiaa pienemmillä keittoalueilla.
- Aseta keittoastia suoraan keittoalueen keskelle.
- Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.
10.3 Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen
Virrankulutus sammutettuna 0.3 W
Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pienen virrankulutuksen
11. YMPÄRISTÖNSUOJELU
Kierrätä materiaalit, jotka on merkitty merkillä
Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.
Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
