KÄYTTÖOHJE IS940.M1 i.safe Mobile

Tämä käyttöohje on laitteen IS940.M1 (malli M940A01) osa. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta käytöstä.

» Lue tämä käyttöopas huolellisesti ennen laitteen käyttöä ja kiinnitä erityistä huomiota kappaleeseen „EX-MÄÄRÄYKSIIN LIITTYVÄT TURVASÄÄNNÖKSET“ ja varoitussymbolilla korostettuihin varoituksiin. Jos et noudatanäitä ohjeita tai ymmärrä niitä, se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.
» Varmista, että tämä käyttöohje on saatavillasi aina tarvittaessa. Käyttöohjeen uusin version on aina saatavana osoitteessa www.isafe-mobile.com/en/support/downloads
» Noudata kaikkia laitteeseen ja sen pakkaukseen merkittyjä ohjeita.
» Noudata paikallisia turvallisuusmääräyksiä.
» Laitetta saa käyttää ainoastaan vyöhykkeiden 1/21, 2/22, M1 ja M2 räjähdysvaarallisissa tiloissa sekä räjähdysvaarallisten tilojen ulkopuolella.
» Ennen kuin viet laitteen räjähdysvaaralliseen tilaan, varmista seuraavat seikat:

• laitteeseen on liitettynä ainoastaan hyväksyttyjä lisävarusteita, ks. Hyväksyttyjen lisälaitteiden liittäminen -luku
• laitteen puoliskojen välissä ei näy rakoa
• laite ei ole vaurioitunut
• kaikki laitteeseen kiinnitetyt merkinnät ovat luettavissa
• varmista, että laitteeseen on asennettuna toimitukseen sisältynyt akku tai hyväksytty vaihtoakku
• varmista, että akku ei ole vaurioitunut, ks. Akun vaihtaminen -osio
• akku on kierretty tiukalle.

» Jos käytät laitetta räjähdysvaarallisessa tilassa,

• älä löysennä laitteen ruuveja,
• älä liitä laitteeseen mitään lisälaitteita,
• älä avaa tai poista laitteen liitäntöjen suojuksia,
• älä laitaa laitetta USB-C-liitännän tai 16-nastaisen ISM-liitännän kautta,
• älä avaa laitetta,
• älä vaurioita laitetta.

» Kytke laite välittömästi pois päältä ja poistu räjähdysvaarallisesta tilasta viipymättä, jos

• laitteessa esiintyy toimintahäiriöitä
• laitteen kotelo vaurioituu
• laitteeseen kohdistuu liiallista kuormitusta
• laite on varastoitu väärin,
• laitteeseen kiinnitetyt merkinnät eivät enää ole luettavissa.

» Älä tee laitteeseen rakenteellisia muutoksia.

» Älä altista laitetta korkeille lämpötiloille.
» Älä altista laitetta voimakkaalle UV-säteilylle.
» Älä altista laitetta prosesseille, joissa esiintyy voimakkaita sähkövarauksia.

» Älä altista laitetta syövyttäville hapoille tai emäksille.
» Älä koske laitteen näyttöön terävillä esineillä.
» Suojaa laitetta ja sovitinta voimakkailta sähkömagneettisilta kentiltä, joita esimerkiksi induktioliesi tai mikroaaltouuni voivat synnyttää.
» Suojaa laitetta öljyiltä, rasvoilta ja hydrauliikkanesteiltä.
» Suojaa laitetta merkittäviltä mekaanisilta vaaroilta, voimakkaalta UV-säteilyltä ja suurjännittei- siltä latausprosesseilta.
» Käytä vain i.safe MOBILE GmbH:n hyväksymiä lisävarusteita.

» Älä avaa laitetta tai korjaa sitä itse.

» Älä käytä laitetta tiloissa tai paikoissa, missä se on kielletty.

» Kytke laite pois päältä sairaaloissa ja muissa terveydenhuollon tiloissa.

» Pidä aina vähintään 15 cm:n turvaetäisyys laitteen ja sydämentahdistimen tai kuulolaitteen välillä. Laite voi vaikuttaa lääkinnällisten laitteiden, kuten sydämentahdistinten ja kuulolaitteiden, toimintaan.

» Jos käytät laitetta moottoriajoneuvoa kuljettaessasi, noudata kansallista lainsäädäntöä.

» Kuulokkeita tai kuulokemikrofonia käyttäessäsi säädä laitteen äänenvoimakkuus aluksi 50 prosenttiin suurimmasta äänenvoimakkuudesta. Muuta äänenvoimakkuutta vähitellen.

» Lataa laitetta ainoastaan toimitukseen sisältyvää i.safe PROTECTOR 2.0 -USB-C-kaapelia tai muuta i.safe MOBILE GmbH:n hyväksymää tarviketta käyttäen.

» Laitetta saa ladata ainoastaan 0 ... +45 °C:n ympäristön lämpötilassa (+32 ... +113 °F).

» Älä laitaa laitetta herkästi syttyvien aineiden läheisyydessä.

» Lataa laitetta vain kuivissa sisätiloissa.

» Älä laitaa laitetta kosteassa tai pölyisessä ympäristössä.

» Jos käytät kolmannen osapuolen USB-virtalähdettä, ota huomioon seuraavat asiat:

• Kolmannen osapuolen USB-verkkovirtalähteen on oltava sovellettavien maakohtaisten määräysten sekä kansainvälisten ja alueellisten turvallisuusstandardien mukainen.
• Kolmannen osapuolen USB-virtalähteen tehon on oltava vähintään 10-15 W, jotta varmistetaan määritetyt latausnopeudet. Laite ei tue USB PD -pikalatausta.
• Vaikka käyttäisit kolmannen osapuolen USB-virtalähdettä, lataa laite vain mukana toimitetulla i.safe PROTECTOR 2.0 USB-C -kaapelilla.

LATAAMINEN IS-DS940.1-TELAKOINTIASEMAN KAUTTA

Ks. IS-DS940.1:n käyttöohje osoitteessa www.isafe-mobile.com/en/support/downloads

EX-MÄÄRÄYKSIIN LIITTYVÄT TURVASÄÄNNÖKSET

Käyttäjän on laitetta käyttäessään noudatettava tavanomaisia turvallisuusmääräyksiä sekä tun- nettava käyttöohjeen, turvallisuusmääräysten ja sertifikaatin sisältö, jotta laitteen käyttövirheet voidaan välttää.

Räjähdysvaarallisissa tiloissa tapahtuvassa käytössä on lisäksi noudatettava seuraavia turvallisuusmääräyksiä:

KANNET

» Räjähdysvaarallisissa tiloissa 16-nastaisen ISM-liitännän ja USB-C-liitännän on oltava suljettu peitekansilla.

» 12-nastainen telakointiliitäntä voi räjähdysvaarallisessa tilassa olla avoinna. Liitäntään on saatavana lisävarusteena suojuksia, mutta niiden tarkoitus on suojata ainoastaan lialta.

LISÄVARUSTEET

» Seuraavien 16-nastaiseen ISM-liitäntään liitettyjen lisävarusteiden käyttäminen on sallittua räjähdysvaarallisissa tiloissa:

-IS-HS2A.1-kuulokemikrofoni

-IS-PTTB1A.1-PTT-painike IS-HDHS1x.1-kuulokemikrofonin yhteydessä -muut i.safe MOBILE GmbH:n hyväksymät lisävarusteet.

» Jos laitteen 16-nastaiseen ISM-liitäntään liitetään IS-PTTB1A.1-PTT-painike IS-HDHS1x.1-kuulokemikrofonia käytettäessä, IS-PTTB1A.1:n ja IS-HDHS1x.1-kuulokemikrofonin välisen Nexus®-liitännän saa irrottaa ja liittää myös räjähdysvaarallisessa tilassa. Jos

IS-PTTB1A.1-PTT-painiketta käytetään ilman IS-HDHS1x.1-kuulokemikrofonia, IS-PTTB1A.1:n käyttämätöntä Nexus®-liitintä ei tarvitse peittää räjähdysvaarallisessa tilassa. Nexus®-liitin on suositeltavaa peittää likaantumisen estämiseksi, kun laitetta ei käytetä.

» Jos käytettävässä lisävarusteessa on tarranauhakiinnitys (esim. IS-HDHS1B.1-kuulokemikro-foni), tarranauhaa saa säätää ainoastaan räjähdysvaarallisen tilan ulkopuolella.

» Lisävarusteen 16-nastainen ISM-liitin on liitettävä pitävästi 16-nastaiseen ISM-liitäntään.

» IS-DS940.1-telakointiasema tai muita i.safe MOBILE GmbH:n hyväksymiä tarvikkeita saa liittää 12-nastaiseen telakointilitäntään lataamista ja tietojen siirtämistä varten myös räjäh-dysvaarallisessa tilassa.

IP-KOTELOINTI

» IP-kotelointiluokan säilyttämiseksi on varmistettava, että kaikki laitteen tiivisteet ovat paikallaan. Akun ja kotelon välissä ei saa olla suurta rakoa.

LATAAMINEN

» USB-C-liitäntään saa räjähdysvaarallisen tilan ulkopuolella liittää i.safe PROTECTOR 2.0 -USB-C-kaapelin, muita i.safe MOBILE GmbH:n hyväksymiä tarvikkeita tai muita minimijän-nitteeltään vähintään 5,88 V:n tarvikkeita lataamista tai tietojen siirtämistä varten.

» Laitetta saa ladata ainoastaan 0 ... +45 °C:n ympäristön lämpötilassa (+32 ... +113 °F).

SIM- JA SD-KORTIT

» Sertifikaatissa mainitut luonnostaan vaarattomien laitteiden vaatimukset täyttäviä na-no-SIM-kortteja voidaan käyttää räjähdysvaarallisissa tiloissa asianmukaisessa korttipaikassa.

» Tyyppien IS-SD164.1 ja IS-SD1128.1 mikro-SD-kortteja sekä sertifikaatissa mainitut luonno-staan vaarattomien laitteiden vaatimukset täyttäviä mikro-SD-kortteja voidaan käyttää räjähdysvaarallisella alueella asianmukaisessa korttipaikassa.

KÄYTTÖOLOSUHTEET

» Akun saa vaihtaa ainoastaan räjähdysvaarallisen tilan ulkopuolella.

» Laitetta ei saa altistaa syövyttäville hapoille tai emäksille.

» Laite on suojattava iskuilta, joiden iskuenergia on suuri, liialliselta UV-valon säteilyltä ja suurilta sähköstaattisilta varauksilta.

» Laite on suojattava öljyiltä, rasvoilta ja hydraulinesteiltä.

» Sallittu ympäristön lämpötila-alue on -20 °C ... +55 °C (-4 ... +131 °F).

» Laitetta saa käyttää ainoastaan vyöhykkeillä 1, 2, 21, 22, M1 ja M2.

VIAT JA VAHINGOITTUMINEN

Jos on syytä epäillä, että laitteen turvallisuus on vaarantunut, se täytyy ottaa pois käytöstä ja siirtää pois ex-vaarallisilta alueilta välittömästi. Laitteen tahaton uudelleen käynnistyminen täytyy estää.

Laitteen turvallisuus voi olla vaarantunut, jos esimerkiksi:

» tapahtuu toimintahäiriöitä,

» laitteen kotelo näyttää vahingoittuneelta,

» laitteeseen on kohdistunut liiallista kuormitusta

» laite on varastoitu väärin,

» laitteen merkintöjä tai tarroja ei pysty lukemaan.

Suosittelemme, että laite, joka on vaurioitunut tai jossa on vikoja, palautetaan i.safe MOBILE GmbH:lle tarkastusta varten.

AKKU

Akku sisältää syttyviä materiaaleja, kuten orgaanisia liuotteita. Akun vääränlainen käsittely voi aiheuttaa tulipalon, savunmuodostusta tai räjähdyksen. Se aiheuttaa hengenvaaran ja vakavan loukkaantumisen vaaran!

Noudata seuraavia ohjeita:

» Jos laitetta käytetään päivittäin, akku on vaihdettava kahden vuoden kuluttua käyttöönotosta mutta viimeistään 500 lataussyklin jälkeen tai sen käyttöajan lyhennyttyä selvästi.

» Akkua ei saa käyttää, jos havaitaan poikkeavuuksia, kuten hajua, kuumenemista, värimuutoksia tai muodonmuutoksia.

» Vuotavaa akkua ei saa käyttää, eikä siihen saa koskea.

» Akkua ei saa käyttää eikä käsitellä avotulen tai lämmittimen läheisyydessä tai korkeissa lämpötiloissa (yli 80 °C / 176 °F).

» Akkua ei saa käyttää, jos on muodostunut yli 100 V:n staattinen sähköjännite.

» Akkua ei upottaa veteen, juomaan tai muuhun nesteeseen.

» Akkua ei saa sijoittaa mikroaaltouuniin tai muuhun keittiölaitteeseen tai sellaisen läheisyyteen.

» Akkua ei saa käyttää laitteissa, joihin sitä ei ole tarkoitettu.

» Akkua ei saa kytkeä oikosulkuun.

» Akkua ei saa altistaa voimakkaille iskuille.

» Akkuun ei iskeä naulaa, eikä sitä saa lyödä vasaralla.

» Akkua ei saa purkaa.

» Akku on pakattava turvallisesti pahvi- tai muuhun laatikkoon kuljetusta varten.

» Akkua ei saa vaihtaa syttyvien aineiden läheisyydessä.

» Laitteen lataamisen saa käyttää ainoastaan i.safe MOBILE GmbH:n hyväksymää latausvarustusta.

» Akkua saa ladata ainoastaan 0 ... +45 °C:n ympäristön lämpötilassa (+32 ... +113 °F).

» LATAAMINEN USB-C-LIITÄNNÄN TAI 16-NASTAISEN ISM-LIITÄNNÄN KAUTTA: Akkua saa la-data ainoastaan kuivissa sisätiloissa. Akkua ei saa ladata pölyisessä tai kosteassa ympäristössä.

» Jos akkua ei aiota käyttää pitkään aikaan, se on poistettava laitteesta. Akku on ladattava noin 50–70 prosenttiin 3–6 kuukauden välein syväpurkautumisen estämiseksi.

» Akku on säilytettävä kuivassa ja viileässä paikassa, jotta sen toimintakyky säilyy.

» Akkua ei saa säilyttää metalliesineiden kanssa.
» Akkua ei saa hävittää kotitalousjätteenä.
» Akku on kierrätettävä paikallisten määräysten ja lainsäädännön mukaisesti.

SUURIN LÄHTÖTEHO

Taajuusalueet Suurin lähtöteho

LTE Band 1: 22.87 dBm LTE Band 3: 22.81 dBm LTE Band 5: 22.94 dBm

LTE Band 7: 22.86 dBm LTE Band 8: 22.76 dBm LTE Band 20: 22.95 dBm

LTE Band 28: 22.73 dBm LTE Band 40: 23.12 dBm LTE Band 41: 23.19 dBm

LTE Band 42: 22.83 dBm LTE Band 43: 23.12 dBm LTE Band 68: 22.55 dBm

n1: 22.96 dBm n3: 23.15 dBm n5: 23.22 dBm

n7: 23.09 dBm n8: 23.10 dBm n20: 23.07 dBm

n28: 22.97 dBm n38: 23.14 dBm n40: 23.17 dBm

n41: 23.13 dBm n77: 23.13 dBm n78: 23.22 dBm

n41 UL MIMO: 22.78 dBm n77 UL MIMO: 22.43 dBm n78 UL MIMO: 22.45 dBm

CA_1C: 22.85 dBm CA_3C: 22.79 dBm CA_7C: 22.72 dBm

CA_42C: 22.82 dBm CA_8B: 22.74 dBm CA_38C: 22.95 dBm

CA_40C: 23.01 dBm CA_5B: 22.93 dBm CA_41C: 23.10 dBm

BT: 8.33 dBm

BLE: 8.24 dBm

2.4G: 19.35 dBm

5G: 16.34 dBm

5.8G: 13.89 dBm

NFC: -27.30 dBuA/m 10 m:n etäisyydellä

TIETOA SAR-SERTIFIOINNISTA (OMINAISABSORPTIONOPEUS)

Euroopan SAR-raja on 2,0 W/kg kehon 5 mm:n kohdalla. Euroopan SAR-raja on 4,0 W/kg raajojen osalta 0 mm:n kohdalla. Laite on testattu tämän SAR-rajan mukaisesti. Korkein SAR-arvo, joka raportoitiin tämän standardin mukaisesti tuotesertifioinnin aikana raajojen osalta, on 1,131 W/kg. Tämä laite testattiin tyypillisessä kehossa kannettavassa käytössä siten, että luurin takaosa pidettiin 0 mm:n päässä kehosta. Käytettävät vyöklipsit, holsterit ja vastaavat lisävarusteet eivät saa sisältää metallisia osia kokoonpanossa. Lisävarusteiden käyttö, jotka eivät täytä näitä vaatimuksia, ei välttämättä täytä RF-altistusvaatimuksia, ja niiden käyttöä on vältettävä.

WI-FI-VAROITUS

Taajuusalue: 5150 - 5250 MHz:

» Sisäkäyttö: Vain rakennusten sisällä. Asennukset ja käyttö maantieajoneuvojen ja junavaunuien sisällä eivät ole sallittuia.
» Rajoitettu ulkokäyttö: Jos laitetta käytetään ulkona, sitä ei saa kiinnittää kiinteään asennukseen tai maantieajoneuvojen ulkorunkoon, kiinteään infrastrukturiin tai kiinteään ulkoantenniin. Miehittämättömien ilma-alusjärjestelmien käyttö on rajoitettu taajuusalueelle 5170-5250 MHz.

Taajuusalue: 5250-5350 MHz:

» Sisäkäyttö: Vain rakennusten sisällä. Asennukset ja käyttö maantieajoneuvoissa, junissa ja ilma-aluksissa ei ole sallittua.
» Ulkokäyttö ei ole sallittua. WAS/RLAN-laitteistojen käyttö suurissa ilma-aluksissa (lukuum ottamatta monimoottorisia helikoptereita) on sallittu 31, joulukuuta 2028 saakka.

Taajuusalue: 5470-5725 MHz:

» Asennukset ja käyttö maantieajoneuvoissa, junissa ja ilma-aluksissa sekä käyttö miehittämättömissä ilma-alusiäriestelmissä (UAS) ei ole sallittua.
» WAS/RLAN-laitteistojen käyttö suurissa ilma-aluksissa (lukuun ottamatta monimoottorisia helikoptereita) on sallittua 31. joulukuuta 2028 saakka, lukuun ottamatta taajuusaluetta 5600-5650 MHz.

ÄÄNENPAINEVAROITUS

Kuulokkeiden tai kuulokemikronin käyttö

» Säädä laitteen äänenvoimakkuus aluksi 50 prosenttiin suurimmasta äänenvoimakkuudesta.
» Muuta äänenvoimakkuutta vähitellen.

KÄYTTÖTARKOITUS

IS940.M1 on internetyhteydellä varustettu viestintälaite teollisuuskäyttöön vyöhykkeiden 1/21, 2/22, M1 ja M2 räjähdysvaarallisissa tiloissa. Se täyttää muun muassa direktiivien 2014/34/EU, ja 1999/92/EC sekä IECEx-järjestelmän vaatimukset.

Käytä laitetta ainoastaan tässä käyttöohjeessa kuvatulla tavalla. Kaikki muu käyttö on käyttötarkoituksen vastaista, ja se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

Valmistaja i.safe MOBILE GmbH ei vastaa vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen vastainen käyttö johtaa takuun raukeamiseen.

KÄYTTÄJÄT

Laitetta saavat käyttää ainoastaan koulutetut käyttäjät, jotka ovat perehtyneet Ex-laitteiden käyttöön räjähdysvaarallisissa tiloissa sekä lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön.

TAKUU

Takuuehdot ovat luettavissa osoitteessa www.isafe-mobile.com/en/support/service

Käyttäjä vastaa laitteeseen internetin kautta mahdollisesti ladattujen tietokonevirusten aiheutta-mista vaurioista. Niitä koskevia vaatimuksia ei voi esittää i.safe MOBILE GmbH:lle.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on nähtävillä osoitteessa www.isafe-mobile.com/en/support/downloads

FCC-/IC-LAUSUNTO

FCC-/IC-vakuutus on nähtävillä osoitteessa www.isafe-mobile.com/en/support/downloads

EX-MERKINNÄT

> ATEX:

Ea I M1 Ex ia I Ma
④ II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

EU-tyyppitarkastustodistus:

EPS 25 ATEX 1 003 X

CE-merkintä: 2004

>IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-sertifikaatti: IECEx EPS 25.0003X

Lampotila-alue:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

> Valmistaja:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Saksa

TOIMITUSSISÄLTÖ

Laitepakkaus sisältää seuraavat osat:

1 x IS940.M1
1 x akku
1 x turvallisuusohjeet
1 x näytön suojakalvo
1 x i.safe PROTECTOR 2.0 USB-C-kaapeli
1 x Yleisvirtalähde (virtalähde ja useita maakohtaisia sovittimia)
1 x Torx-ruuvintaltta
1 x Käsihihna

SOLULÄHETYS

Laite tukee solulähetystä. Solulähetys on matkaviestinpalvelu, jonka avulla voidaan lähettää viestejä samassa solussa oleville vastaanottajille.

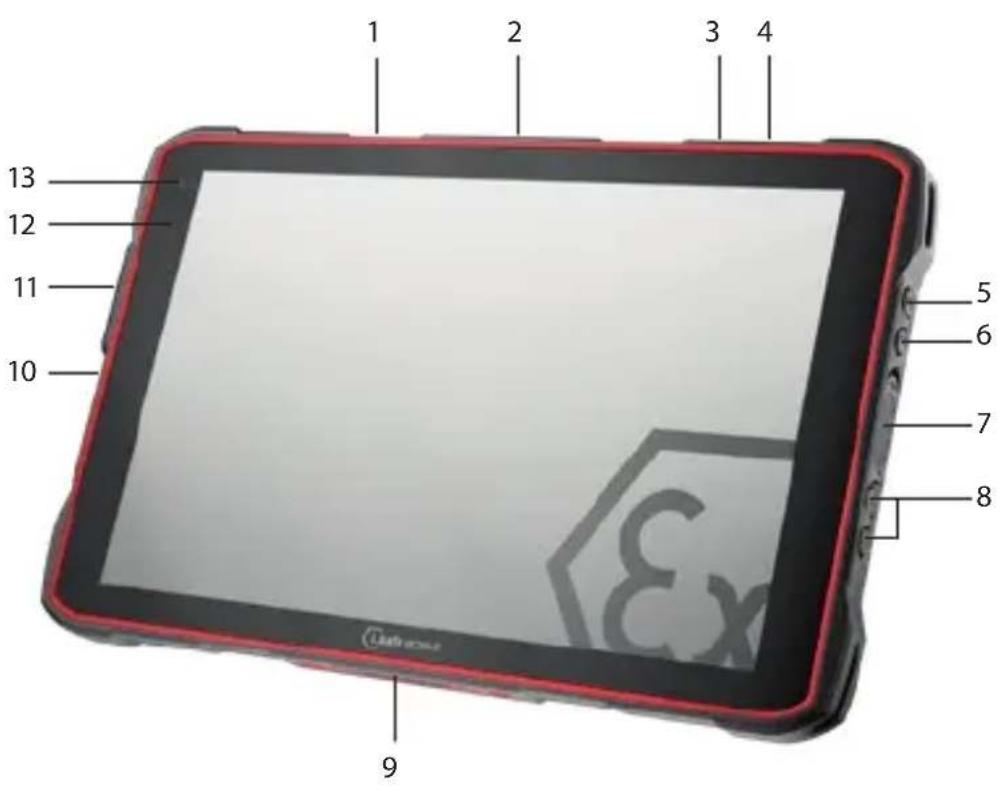

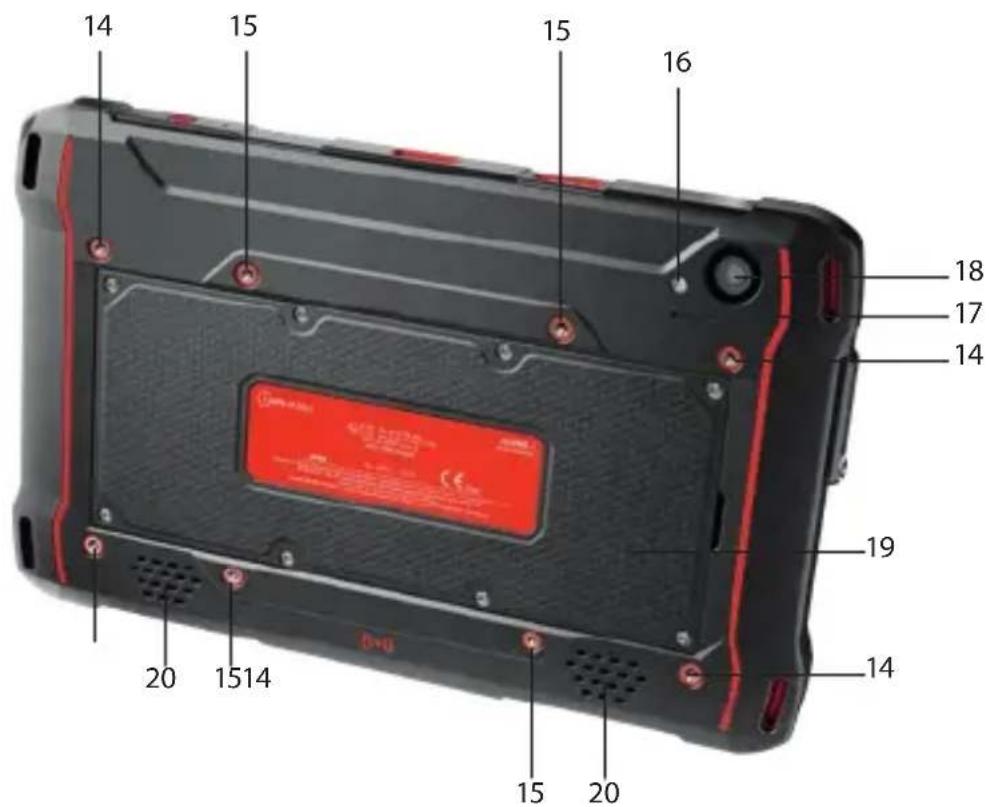

LAITTEEN YLEISKUVA JA TOIMINNOT

1 2 3 4 13 12 11 10 5 6 7 8 9

14 15 15 16 18 17 14 19 14 20 1514 15 20

1 > ASENNUS IS-AS1.1: Asennus IS-AS1.1 Active Stylus Pen -lisävarusteelle
2) LUKITUS TELAKOINTIASEMA
3 MIKROFONI
4) PUNEINEN TOIMINTOPAINIKE: Lisätoiminto, esim. SOS - toiminto voidaan määrittää Button App -sovelluksella (järjestelmään integroitu).
5> TOIMINTOPAINIKE M1: Lisätoiminto, esim. kamera - toiminto voidaan määrittää Button App -sovelluksella (järjestelmään integroitu).
6) TOIMINTOPAINIKE M2: Lisätoiminto, esim. kamera - toiminto voidaan määrittää Button App -sovelluksella (järjestelmään integroitu).
7) USB-LIITÄNTÄ: Liitäntä i.safe PROTECTOR 2.0 -USB-C-kaapelille tai muulle i.safe MOBILE GmbH:n hyväksymälle tarvikkeelle. Lisätietoja on Lataaminen- ja Hyväksyttyjen lisälaitteiden liittäminen -luvuissa
8 ÄÄNENVOIMAKKUUSSÄÄDIN: Äänenvoimakkuuden suurentaminen ja pienentäminen
9) 12-NASTAISTA TELAKOINTILIITÄNTÄÄ: IS-DS940.1-telakointiasema-lisävarusteen liitäntä.
10) VIRTAPAINIKE: Pitkä painallus kytkee laitteen päälle tai pois päältä. Lyhyt painallus kytkee valmiustilan päälle tai pois päältä

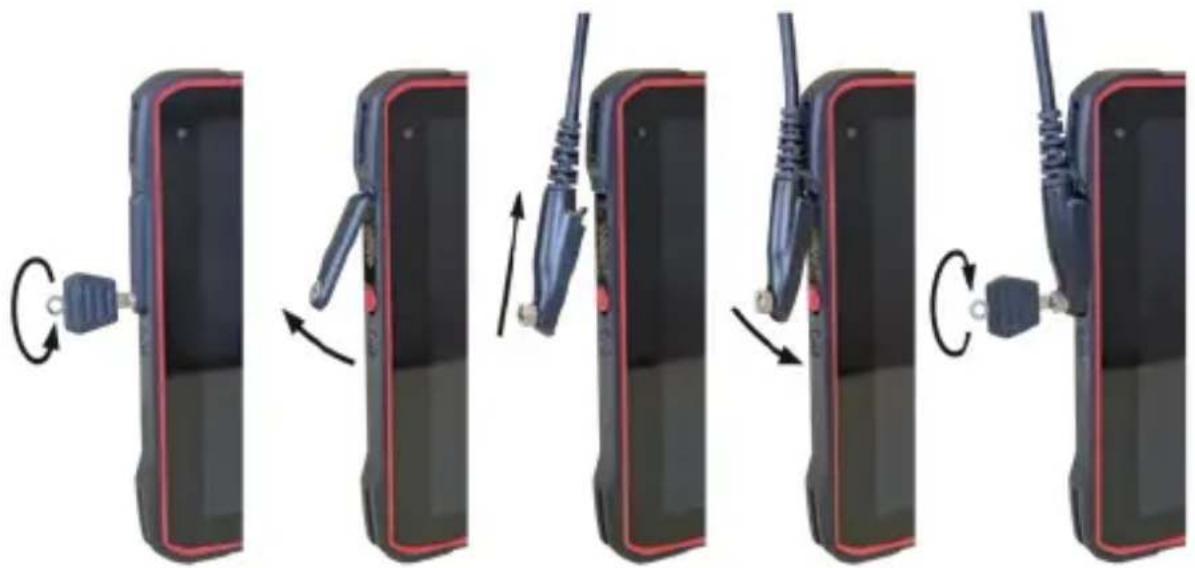

11> 16-PIN ISM-LIITÄNTÄ: Hyväksyttyjen lisälaitteiden liitäntä. Lisätietoja on Hyväksyttyjen lisälaitteiden liittäminen -luvussa
12> ANTURIT: Läheisyysanturi, valoisuusanturi
13 ETUKAMERA
14 ASENNUS KÄSIHIHNA
15 ASENNUS VESA STANDARD 100
16 LED-SALAMA
17 MIKROFONI
18 TAKAKAMERA
19 AKKU
20 KAIUTIN

TOIMINTOPAINIKKEET

Laitteessa on useita vapaasti ohjelmoitavia painikkeita:

Toimintopainike M1

Toimintopainike M2

Puneinen toimintopainike:

Vapaasti ohjelmoitaville painikkeille voi määrittää toimintoja laitteeseen asennetun Button-sovelluksen avulla. Button-sovellus löytyy valikkokohdasta Asetukset (Settings).

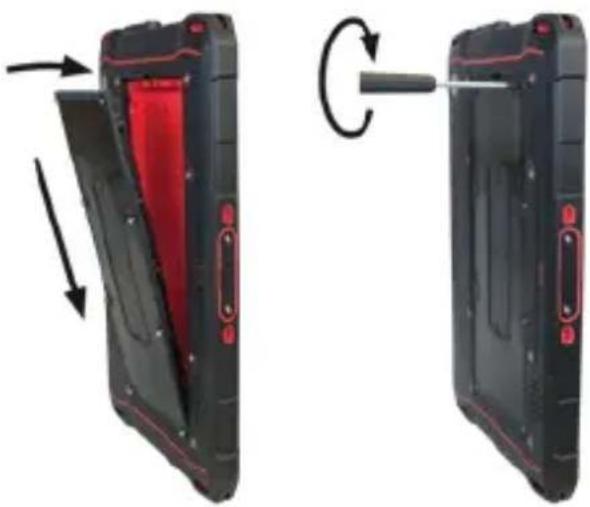

AKUN ASENTAMINEN

VAARA

Väärän akun asentaminen laitteeseen aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuoleman tai vakavia vammoja! Laitteeseen saa asentaa ainoastaan toimitukseen sisältyvän akun tai hyväksytyn vaihtoakun ja ainoastaan räjähdys-vaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products

» Laita akku akkukoteloon kuvan mukaisesti. Varmista, akun ja laitteen kullanväriset liittimet ovat toisiaan kohti.
» Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä Torx-ruuvitaltalla.
» Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.

SIM-KORTIN PAIKALLEEN LAITTAMINEN JA POISTAMINEN

Laitteessa on nano-SIM-korttipaikka ja eSIM. eSIM on kiinteä, integroitu digitaalinen SIM-kortti. Lisätietoja saat laitetoimittajaltasi.

VAARA

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Laitteen saa avata ainoastaan räjähdysvaarallisten tilojen ulkopuolella SIM-kortin paikalleen laittamista tai poistamista varten.

HUOMIO

Virheellinen toiminta SIM-kortin paikalleen laittamisessa tai poistamisessa voi vau- rioittaa laitetta ja SIM-korttia. Kytke laite pois päältä ennen SIM-kortin paikalleen laittamista tai poistamista. Laitetta ei saa ladata samalla, kun SIM-korttia laitetaan paikalleen tai poistetaan.

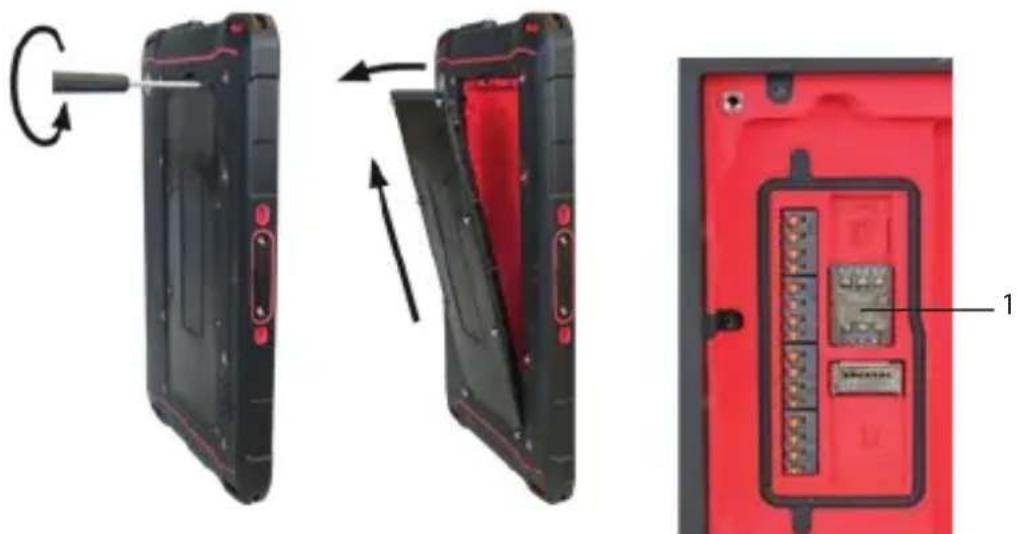

» Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla.
» Poista akku akkukotelosta.
» Laita SIM-kortti nano-SIM-korttipaikkaan (1) kullanväriset liittimet alaspäin.
» Laita akku takaisin paikalleen. Ks. Akun asentaminen -luku.

ESIMIN AKTIVOINTI

eSIMin aktivointiin on useita tapoja:

1. Laitteen käyttöönoton yhteydessä Android™ in ohjatulla asetustoiminnolla (Setup Wizard):
   » Skannaa operaattorisi toimittama eSIMin QR-koodi tai syötä operaattorisi toimittama eID-tunnus käsin.
2. Laitteen asetusvalikon kautta:
   »> Asetukset > Verkko ja internet > Matkapuhelinverkko (Lisää verkko) > Lataa SIM > Skannaa (tai syötä käsin) operaattorisi toimittama eSIMin QR-koodi.

mikro-SD-KORTIN PAIKALLEEN LAITTAMINEN JA POISTAMINEN

VAARA

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Laitteen saa avata ainoastaan räjähdysvaarallisten tilojen ulkopuolella mikro-SD-kortin paikalleen laittamista tai poistamista varten.

HUOMIO

Virheellinen toiminta mikro-SD-kortin paikalleen laittamisessa tai poistamisessa voi vaurioittaa laitetta ja mikro-SD-korttia. Kytke laite pois päältä ennen mikro-SD-kortin paikalleen laittamista tai poistamista. Laitetta ei saa ladata samalla, kun mikro-SD-korttia laitetaan paikalleen tai poistetaan.

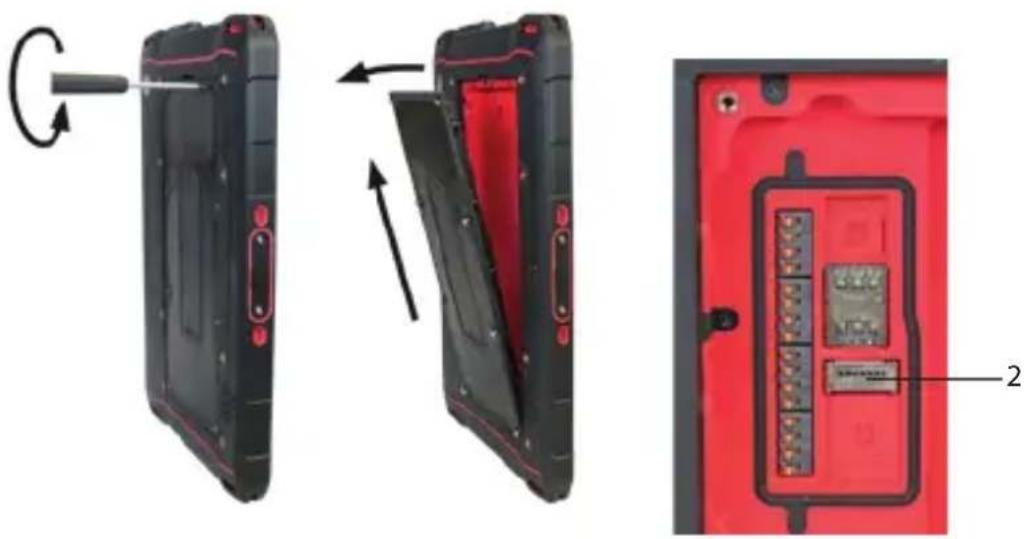

» Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla.
» Poista akku akkukotelosta.
» Laita mikro-SD-kortti sille tarkoitettuun korttipaikkaan (2) kullanväriset liittimet alaspäin.

Laitteen muistikorttipaikassa voi käyttää enintään 512 Gt:n suuruista mikro-SD-korttia.

» Laita akku takaisin paikalleen. Ks. Akun asentaminen -luku.

LISÄVARUSTEIDEN ASENTAMINEN

Käsilenkki sisältyvät laitepaketin toimitukseen.

» Asenna käsilenkki laitteeseen.
» Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä Torx-ruuvitaltalla.

> LAITTEEN KIINNITTÄMINEN MONITORITELINEESEEN

Laitteen voi kiinnittää VESA 100 -standardin mukaiseen monitoritelineeseen.

HUOMIO

Laitteen virheellinen kiinnittäminen monitoritelineeseen voi vaurioittaa laitetta.

» Huomaa, että IS940.M1:n ruuvikierteen enimmäissyvyys on 4,5 mm.

LATAAMINEN

HUOMIO

Virheellinen lataaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita lataamisen yhteydessä:

» Lataa laitetta ainoastaan toimitukseen sisältyvää i.safe PROTECTOR 2.0 -USB-C-kaapelia tai muuta i.safe MOBILE GmbH:n hyväksymää tarviketta käyttäen.

Räjähdysvaarallisessa tilassa lataamista varten IS940.M1:n voi liittää IS-DS940.1-telakointia-semaan 12-nastaisen telakointiliitännän kautta.

Lisätietoja on IS-DS940.1:n käyttöohjeessa osoitteessa at

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Lataa laitetta ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Älä laitaa laitetta herkästi syttyvien aineiden läheisyydessä.

HUOMIO

Virheellinen lataaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita lataamisen yhteydessä:

» Laitetta saa ladata ainoastaan 0 ... +45 °C:n ympäristön lämpötilassa (+32 ... +113 °F).

»Lataa laitetta vain kuivissa sisätiloissa.

»Älä laitaa laitetta kosteassa tai pölyisessä ympäristössä.

Laitteen toimitukseen sisältyy virtalähde, useita maakohtaisia sovittimia ja i.safe PROTECTOR 2.0 USB-C-kaapeli.

Tähän laitteeseen voidaan syöttää virtaa myös kolmannen osapuolen USB-virtalähteistä.

VARO

Lataaminen kolmannen osapuolen USB-virtalähteillä aiheuttaa omaisuuden menetyksen tai henkilövahinkojen vaaran.

» Kolmannen osapuolen USB-verkkovirtalähteen on oltava sovellettavien maakohtaisten määräysten sekä kansainvälisten ja alueellisten turvallisuusstandardien mukainen.

» Kolmannen osapuolen USB-virtalähteen tehon on oltava vähintään 10-15 W, jotta varmistetaan määritetyt latausnopeudet. Laite ei tue USB PD -pikalatausta.

»Vaikka käyttäisit kolmannen osapuolen USB-virtalähdettä, lataa laite vain mukana toimitetulla i.safe PROTECTOR 2.0 USB-C -kaapelilla.

» Liitä maassasi sopiva sovitin virtalähteeseen.
» Liitä virtalähteeseen i.safe PROTECTOR 2.0 USB-C-kaapeli.
» Liitä i.safe PROTECTOR 2.0 USB-C-kaapeli laitteen USB-liitäntään.
» Liitä virtalähde pistorasiaan.

KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ

»Paina virtapainiketta noin 3 sekuntia.
» Syötä laitteen tai SIM-kortin PIN-koodi, kun sitä pyydetään laitteen näytössä laitteen päälle kytkeytymisen jälkeen.
» Pidä virtapainiketta pohjassa siirtyäksesi sammutusvalikkoon. Kytke laite pois päältä virran katkaisukuvakkeesta.

> LAITTEEN KÄYTTÄMINEN

VARO

Kuulokkeiden tai kuulokemikrofonien käyttö suurimmalla äänenvoimakkuudella voi aiheuttaa kuulovaurion. Säädä laitteen äänenvoimakkuus aluksi 50 prosentti-in suurimmasta äänenvoimakkuudesta. Muuta äänenvoimakkuutta vähitellen.

» Laitetta saa käyttää ainoastaan -20 ... +55 °C:n ympäristön lämpötilassa (-4 ... +131 °F).
» Kun kytket laitteen päälle ensimmäisen kerran, noudata näytöllä annettavia ohjeita.

Lisätietoja laitteen käytöstä on saatavana osoitteesta

www.isafe-mobile.com/en/support/service sivulta FAQ.

Yksityiskohtaisia tietoja Android-käyttöjärjestelmän käytöstä on saatavana osoitteesta

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja!

»Liitä laitteeseen ainoastaan i.safe MOBILE GmbH:n hyväksymiä lisävarusteita. Luettelo i.safe MOBILE GmbHn hyväksymistä lisälaitteista on osoitteessa www.isafe-mobile.com/en/products

Jos tarvitset hyväksyttyjä lisälaitteita räjähdysvaarallisissa tiloissa, noudata myös seuraavia ohjeita:

»Liitä hyväksyttyjä lisälaitteita laitteen 16-pin ISM-liitäntään ainoastaan räjähdys-vaarallisten tilojen ulkopuolella.
»16-pin ISM-liitännän suojusta ei missään tapauksessa saa avata räjähdysvaarallisissa tiloissa.
»Käytä hyväksyttyjä lisälaitteita räjähdysvaarallisissa tiloissa ainoastaan laitteen 16-pin ISM-liitännän kautta. Niiden liittäminen johdollisesti USB-liitäntään on kielletty.
»Liitä lisälaitteen liitin huolellisesti laitteen 16-pin ISM-liitäntään.
» Hyväksyttyjä lisävarusteita saa poistaa 16-pin ISM-liitännästä ainoastaan räjähdysvaarallisen tilan ulkopuolella.
»Sulje 16-pin ISM-liitäntä toimitukseen sisältyvällä suojuksella, kun lisälaitteita ei ole käytössä.

16-PIN ISM-LIITÄNTÄ

» Löysennä 16-pin ISM-liitännän suojuksen ruuvit hyväksyttyyn tarvikepakettiin sisältyvällä ruuvitaltalla. Poista suojus kuvan mukaisesti.
» Liitä hyväksytyn lisälaitteen liitin laitteen 16-pin ISM-liitäntään kuvan mukaisesti.
» Kiristä ruuvit käsikireyteen.
» Tarkista, että liitin on liitetty oikeassa asennossa ja huolellisesti.

USB-LIITÄNTÄ

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! USB-liitäntää saa käyttää ainoastaan räjähdysvaarallisten tilojen ulkopuolella. USB-liitännän suojusta ei missään tapauksessa saa avata räjähdysvaarallisissa tiloissa.

USB-liitäntää käytetään laitteen lataamiseen ja tiedonsiirtoon.

» Liitä hyväksyttyjä lisälaitteita tai muita laitteita USB-liitäntään ainoastaan i.safe PROTECTOR 2.0 -USB-C-kaapelilla tai muulla i.safe MOBILE GmbH:n hyväksymällä tarvikkeella.

12-NASTAISTA TELAKOINTILIITÄNTÄÄ

12-nastaista telakointiliitäntää käytetään lataamiseen ja tiedonsiirtoon IS-DS940.1-telakoin-tiasema-lisävarusteen kautta.

Räjähdysvaarallisessa tilassa lataamista ja tietojen siirtämistä varten IS940.M1:n voi liittää IS-DS940.1-telakointiasemaan 12-nastaisen telakointiliitännän kautta.

Lisätietoja on IS-DS940.1:n käyttöohjeessa osoitteessa at

Vanhentunut akku voi ylikuumentua, turvota ja aiheuttaa tulipalon. Se aiheuttaa hengenvaaran ja vakavan loukkaantumisen vaaran! Jos käytät laitetta päivittäin, akku on vaihdettava 2 vuoden kuluttua ensimmäisestä käyttökerrasta, mutta viimeistään 500 latauskerran jälkeen tai kun käyttöaika on lyhentynyt merkittävästi. Jos sinulla on kysyttävää, ota yhteyttä i.safe MOBILEn korjauspalveluun, jonka yhteystiedot löytyvät osoitteesta www.isafe-mobile.com/en/support/service

VAROITUS

Väärän akun vaihtaminen laitteeseen edellisen tilalle aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuoleman tai vakavia vammoja! Laitteeseen saa vaihtaa ainoastaan hyväksytyn vaihtoakun ja ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products

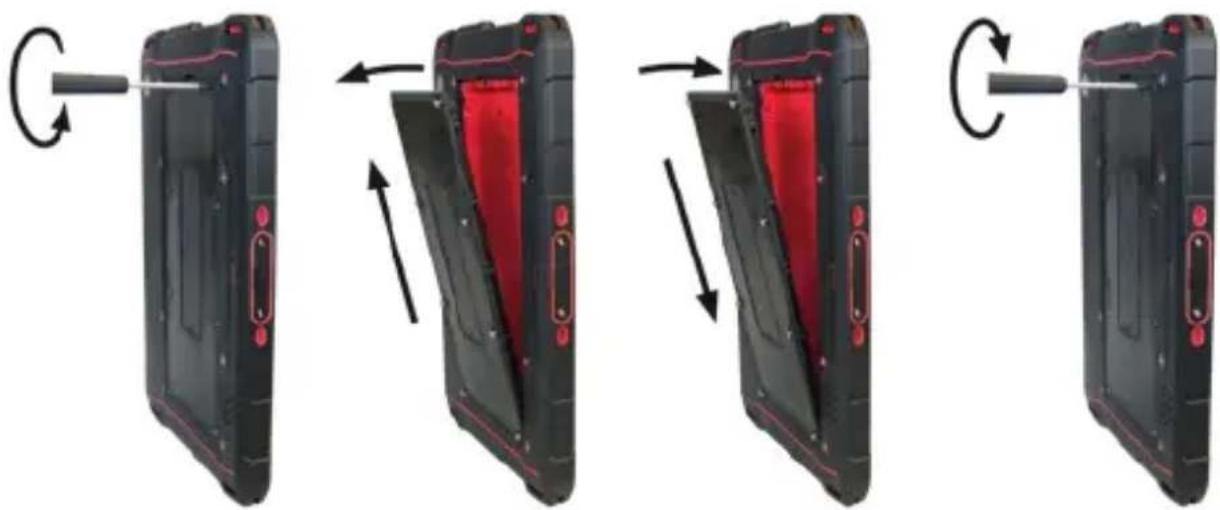

» Löysennä akkukotelon ruuvit toimitukseen sisältyvällä Torx-ruuvitaltalla.
» Poista akku akkukotelosta kuvan mukaisesti.
» Laita hyväksytty vaihtoakku akkukoteloon kuvan mukaisesti. Varmista, akun ja laitteen kullanväriset liittimet ovat toisiaan kohti.
» Kiristä ruuvit käsikireyteen toimitukseen sisältyvällä Torx-ruuvitaltalla.
» Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.

MAHDOLLISIA LAITEONGELMIA

Lisätietoja laitteen mahdollisista ongelmista ja niiden poistamisesta on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ.

Jos sinulla on kysyttävää, ota yhteyttä i.safe MOBILE GmbHn korjauspalveluun, jonka yhteystiedot löytyvät osoitteesta www.isafe-mobile.com/en/support/service

>HUOLTO JA KORJAUKSET

Itse laitteessa ei huollettavia osia.

VAROITUS

Epäasianmukainen korjaaminen aiheuttaa räjähdys- ja tulipalovaaran, ja seurauksena voi olla kuolema tai vakavia vammoja! Älä avaa laitetta tai korjaa sitä itse.

Jos laite ei toimi normaalisti tai siihen tarvitaan varaosia, ota yhteys i.safe MOBILE GmbH korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

TUOTEPALAUTUKSET

Ota yhteys i.safe MOBILE GmbHn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

JÄLLEENMYYJÄT

Maakohtaisten erikoistuneiden jälleenmyyjien yhteystiedot löydät osoitteesta www.isafe-mobile.com/en/contact

>PUHDISTAMINEN

HUOMIO

Virheellinen puhdistaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita puhdistamisen yhteydessä:

» Kytke laite pois päältä ennen sen puhdistamista.
» Älä laitaa laitetta puhdistamisen aikana.
» Älä käytä puhdistamiseen kemikaaleja.
» Puhdista laite ja Yleisvirtalähde, kostutetulla antistaattisella liinalla.
» Puhdista näyttö säännöllisesti pehmeällä antistaattisella liinalla.

VARASTOINTI

HUOMIO

Virheellinen varastointi voi vaurioittaa laitetta. Säilytä laitetta 10-60 %:n ilmankosteedessa seuraavissa ympäristön lämpötiloissa:

Enintään yksi kuukausi: -20 °C to +45 °C (-4 °F to +113 °F)
Korkeintaan 3 kuukautta: -10 °C to +35 °C (+14 °F to +95 °F)
Yli 3 kuukautta: -10 °C to +25 °C (+14 °F to +77 °F)

Jos et käytä laitetta pidempään, ota huomioon seuraavat asiat:

» Sammuta laite.
» Jos laitetta ei käytetä pitkään aikaan ja se varastoidaan, poista akku laitteesta.
» Lataa akku noin 50–70 prosenttiin 3–6 kuukauden välein syväpurkautumisen estämiseksi.
» Säilytä akku kuivassa ja viileässä paikassa, jotta sen toimintakyky säilyy.

> KIERRÄTTÄMINEN

HUOMIO

Elektroniikkalaitteiden, akkujen, paristojen ja pakkausmateriaalien epäasianmukainen hävittäminen aiheuttaa vaaraa ympäristölle. Noudata seuraavia ohjeita laitteen ja sen osien hävittämisen yhteydessä:

» ÄLÄ hävitä akkuja sekajätteen mukana.
»Hävitä elektroniikkalaitteet, akut, paristot ja pakkausmateriaalit aina toi-mittamalla ne asianmukaiseen keräyspisteeseen. Näin voit estää jätteiden hallitsemattoman hävittämisen ja edistää materiaalien kierrätystä.

Lisätietoja aiheesta on saatavana paikallisilta jätehuoltoyrityksiltä, viranomaisilta ja oman maasi tai alueesi i.safe MOBILE GmbH -palvelukeskukselta, jonka yhteystiedot ovat osoitteessa www.isafe-mobile.com/en/support/service

TAVARAMERKIT

i.safe MOBILE GmbH ja i.safe MOBILE GmbH -logo ovat i.safe MOBILE GmbH:n rekisteröimiä tavaramerkkejä.

Mukana Google ^TM -sovellus ja Google Chrome ^TM

Google ja Google Chrome ovat Google LLC:n tavaramerkkejä.

Android on Google LLC:n tavaramerkki.

Kaikki muut tavaramerkit ja tekijänoikeudet ovat haltijoidensa omaisuutta.

FRANÇAIS

AFIN DE GARANTIR VOTRE SÉCURITÉ, LISEZ LE MODE D'EMPLOI
