BEDIENUNGSANLEITUNG IS940.M1 i.safe Mobile

Diese Bedienungsanleitung erfüllt die Anforderungen der folgenden Normen:

SCHÜTZEN SIE IHR LEBEN UND LESEN SIE DIE BEDIENUNGSANLEITUNG

Diese Bedienungsanleitung ist Teil des Geräts IS940.M1 (Modell M940A01). Die Bedienungsanleitung liefert wichtige Informationen für eine sichere Verwendung des Geräts.

» Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere den Abschnitt „ Ex-relevante Sicherheitsvorschriften“ und die mit dem Warnsymbol hervorgehobenen Warnhinweise. Wenn Sie die Sicherheitshinweise nicht beachten oder nicht verstehen, kann dies zu Tod, schweren Verletzungen und Schäden am Gerät führen.
» Sorgen Sie dafür, dass Sie bei Bedarf Zugriff auf diese Bedienungsanleitung haben. Die aktuelle Bedienungsanleitung finden Sie unter www.isafe-mobile.com/de/support/downloads
» Beachten Sie alle Anweisungen auf dem Gerät und auf der Verpackung.
» Befolgen Sie die örtlichen Sicherheitsvorschriften.
» Verwenden Sie das Gerät nur in explosionsgefährdeten Bereichen der Zonen 1/21, 2/22, M1 und M2 oder außerhalb von explosionsgefährdeten Bereichen.
» Bevor Sie mit dem Gerät einen explosionsgefährdeten Bereich betreten

• stellen Sie sicher, dass nur freigegebenes Zubehör am Gerät angeschlossen ist, siehe Abschnitt „Freigegebenes Zubehör anschließen“,
• stellen Sie sicher, dass zwischen den beiden Gerätehälften kein Spalt erkennbar ist,
• stellen Sie sicher, dass das Gerät nicht beschädigt ist,
• stellen Sie sicher, dass alle Beschriftungen auf dem Gerät lesbar sind,
• stellen Sie sicher, dass nur die mitgelieferte Batterie oder eine zugelassene Ersatz-Batterie in das Gerät eingebaut ist,
• stellen Sie sicher, dass die Batterie nicht beschädigt ist, siehe Abschnitt „Batterie wechseln“,
• stellen Sie sicher, dass die Batterie fest verschraubt ist.

» Wenn Sie das Gerät innerhalb eines explosionsgefährdeten Bereiches verwenden,

• lösen Sie die Schrauben am Gerät nicht,
• schließen Sie kein Zubehör an das Gerät an,
• öffnen Sie keine Schnittstellenabdeckung,
• laden Sie das Gerät nicht über die USB-C- oder die 16-pin ISM-Schnittstelle,
• öffnen Sie das Gerät nicht,
• beschädigen Sie das Gerät nicht.

» Schalten Sie das Gerät sofort aus und verlassen Sie umgehend den explosionsgefährdeten Bereich, wenn

• am Gerät Fehlfunktionen auftreten,
• Sie das Gehäuse des Geräts beschädigt haben,
• Sie das Gerät übermäßigen Belastungen ausgesetzt haben,
• das Gerät unsachgemäß gelagert wurde,
• die Beschriftungen auf dem Gerät nicht mehr lesbar sind.

» Verändern Sie das Gerät nicht baulich.

» Setzen Sie das Gerät keinen hohen Temperaturen aus.

» Setzen Sie das Gerät keiner starken UV-Strahlung aus.
» Setzen Sie das Gerät keinen elektrisch stark aufladenden Prozessen aus.
» Setzen Sie das Gerät keinen aggressiven Säuren oder Basen aus.
» Berühren Sie das Display nicht mit scharfkantigen Gegenständen.
» Schützen Sie das Gerät und den Netzadapter vor starken elektrischen Magnetfeldern, wie sie z. B. von Induktionsherden oder Mikrowellenöfen ausgehen.
» Schützen Sie das Gerät vor Ölen, Fetten und Hydraulikflüssigkeiten.

» Schützen Sie das Gerät vor hoher mechanischer Gefährdung, starker UV-Strahlung und elektrisch stark aufladenden Prozessen.

» Verwenden Sie nur von i.safe MOBILE GmbH freigegebenes Zubehör.

» Öffnen Sie das Gerät nicht und führen Sie keine Reparaturen selbst durch.

» Benutzen Sie das Gerät nicht an Orten, an denen das Benutzen verboten ist.

» Schalten Sie das Gerät in Kliniken oder anderen medizinischen Einrichtungen aus.

» Halten Sie immer einen Sicherheitsabstand von mindestens 15 cm zwischen Gerät und einem Herzschrittmacher oder einer Hörhilfe ein. Das Gerät kann die Funktion von medizinischen Geräten wie Herzschrittmachern oder Hörhilfen beeinflussen.

» Achten Sie bei der Verwendung des Geräts während der Steuerung eines Kraftfahrzeugs auf die entsprechenden Landesgesetze.

» Bei der Verwendung von Kopfhörern oder Headsets, stellen Sie die Lautstärkeregelung am Gerät zuerst auf 50 % der maximalen Lautstärke ein. Passen Sie die Lautstärke schrittweise an.

» Laden Sie das Gerät nur mit dem mitgelieferten i.safe PROTECTOR 2.0 USB-C-Kabel oder anderem von i.safe MOBILE GmbH freigegebenen Ladezubehör.

» Laden Sie das Gerät nur bei Umgebungstemperaturen zwischen 0 °C bis +45 °C (+32 °F bis +113 °F).

» Laden Sie das Gerät nicht in der Nähe von brennbaren Substanzen.

LADEN ÜBER DIE USB-C- ODER DIE 16-PIN ISM-SCHNITTSTELLE

» Laden Sie das Gerät nur in trockenen Innenräumen.

» Laden Sie das Gerät nicht in feuchter oder staubiger Umgebung.

»Wenn Sie ein USB-Netzteil eines Drittanbieters verwenden, beachten Sie die Folgendes:

• Das USB-Netzteil eines Drittanbieters muss den geltenden nationalen Vorschriften sowie den internationalen und regionalen Sicherheitsstandards entsprechen.
• Das USB-Netzteil eines Drittanbieters muss eine Mindestleistung von 10 W bis 15 W haben, um die angegebenen Ladegeschwindigkeiten zu gewährleisten. Das Gerät unterstützt kein USB-PD-Schnellladen.
• Auch wenn Sie ein USB-Netzteil eines Drittanbieters verwenden, laden Sie das Gerät nur mit dem mitgelieferten i.safe PROTECTOR 2.0 USB-C-Kabel.

Siehe IS-DS940.1 Bedienungsanleitung unter

EX-RELEVANTE SICHERHEITSVORSCHRIFTEN

Die Benutzung des Geräts setzt beim Anwender die Beachtung der üblichen Sicherheitsvorschriften und das Lesen der Bedienungsanleitung, der Sicherheitshinweise und des Zertifikates voraus, um Fehlbedienungen am Gerät auszuschließen.

Folgende Sicherheitsvorschriften müssen beim Einsatz in explosionsgefährdeten Bereichen zusätzlich beachtet werden:

ABDECKUNGEN

» In explosionsgefährdeten Bereichen müssen die Schnittstellenabdeckungen der 16-pin ISM-Schnittstelle und der USB-C-Schnittstelle vollständig geschlossen sein.
» Innerhalb explosionsgefährdeter Bereiche kann die 12-pin Docking-Schnittstelle offen bleiben. Die optionalen Abdeckungen für diese dienen als Schutz vor Verschmutzung.

ZUBEHÖR

» Innerhalb explosionsgefährdeter Bereiche kann folgendes Zubehör verwendet werden, wenn es an die 16-pin ISM-Schnittstelle angeschlossen wird:
-das Headset IS-HS2A.1
-der PTT Button IS-PTTB1A.1 zusammen mit dem Headset IS-HDHS1x.1
-anderes von i.safe MOBILE GmbH freigegebenes Zubehör.

» Ist der PTT Button IS-PTTB1A.1 zusammen mit dem Headset IS-HDHS1x.1 an die 16-pin ISM-Schnittstelle des Geräts angeschlossen, kann in explosionsgefährdeten Bereichen die Nexus®-Verbindung zwischen IS-PTTB1A.1 und dem Headset IS-HDHS1x.1 getrennt und wieder gesteckt werden. Bei Verwendung des IS-PTTB1A.1 ohne Headset IS-HDHS1x.1 darf in explosionsgefährdeten Bereichen das ungenutzte Nexus®-Kabelende des IS-PTTB1A.1 offen bleiben. Bei Nichtgebrauch wird empfohlen, das Nexus®-Kabelende vor Schmutz zu schützen.

» Bei Verwendung von Zubehör mit Klettverschluss (z. B. Headset IS-HDHS1B.1) darf der Klettverschluss nur außerhalb von explosionsgefährdeten Bereichen eingestellt werden.

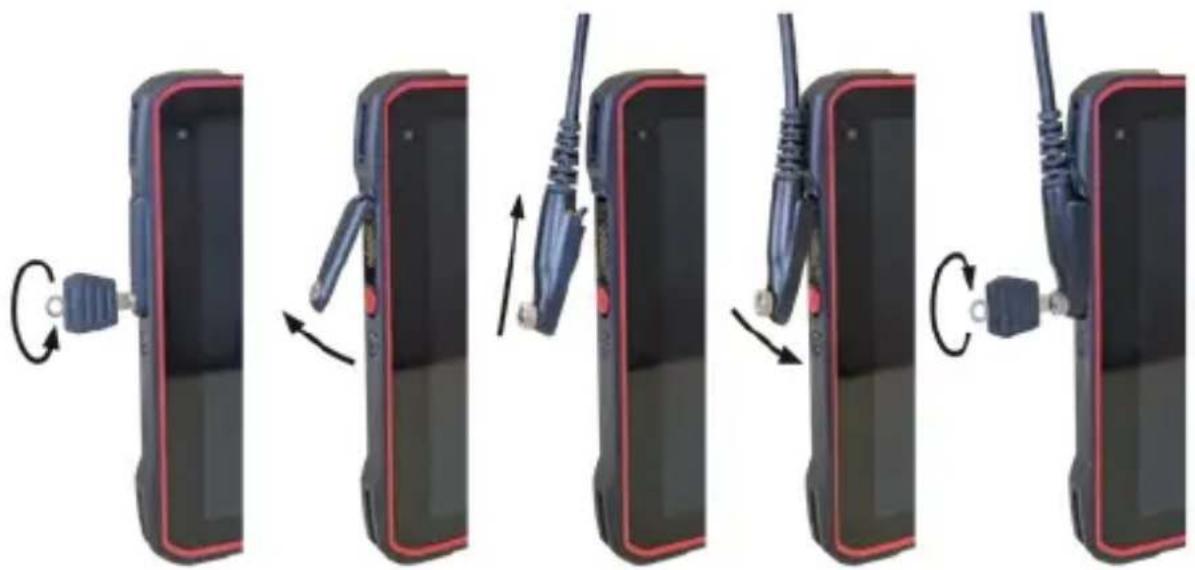

» Der 16-pin ISM-Stecker des Zubehörs muss sicher mit der 16-pin ISM-Schnittstelle verbunden sein.

»Innerhalb explosionsgefährdeter Bereiche darf die Docking Station IS-DS940.1 oder von der i.safe MOBILE GmbH zugelassenes Zubehör an die 12-pin Docking-Schnittstelle zur Datenverbindung und zum Laden angeschlossen werden.

IP-SCHUTZ

» Um den IP-Schutz zu gewährleisten, ist sicherzustellen, dass alle Dichtungen am Gerät ordnungsgemäß vorhanden sind. Zwischen Batterie und Gerät darf kein größerer Spalt erkennbar sein.

LADEN

»Außerhalb explosionsgefährdeter Bereiche darf das i.safe PROTECTOR 2.0 USB-C Kabel, anderes von der i.safe MOBILE GmbH zugelassenes Zubehör oder anderes Zubehör, das U_m = 5,88 V gewährleistet, zum Laden oder zur Datenverbindung an die USB-C Schnittstelle angeschlossen werden.

»Das Gerät darf nur bei Umgebungstemperaturen zwischen 0 °C bis +45 °C (+32 °F bis +113 °F) geladen werden.

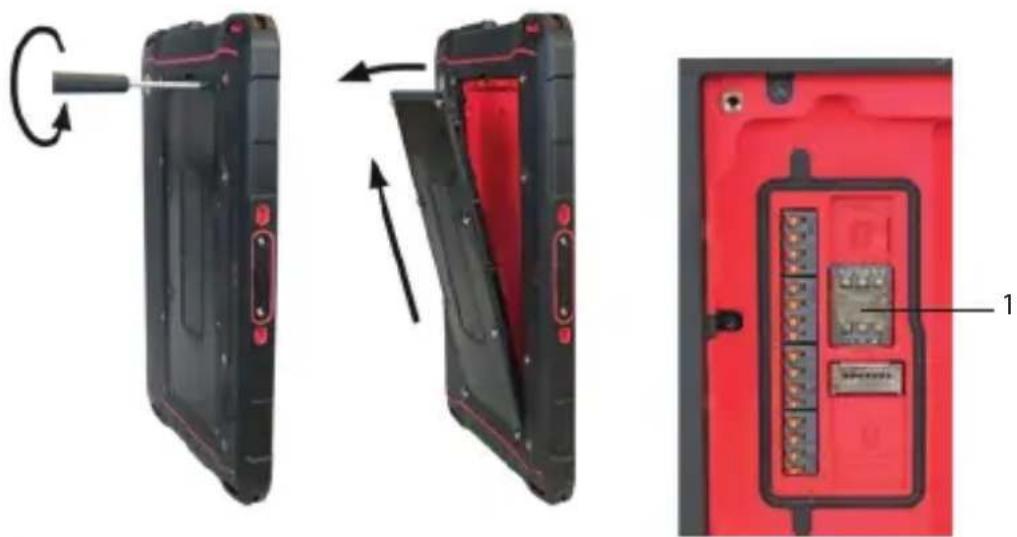

SIM- UND SD KARTEN

» Nano-SIM-Karten, die den im Zertifikat genannten eigensicheren Anschlussparametern entsprechen, dürfen in dem entsprechenden Steckplatz im explosionsgefährdeten Bereich eingesetzt werden.

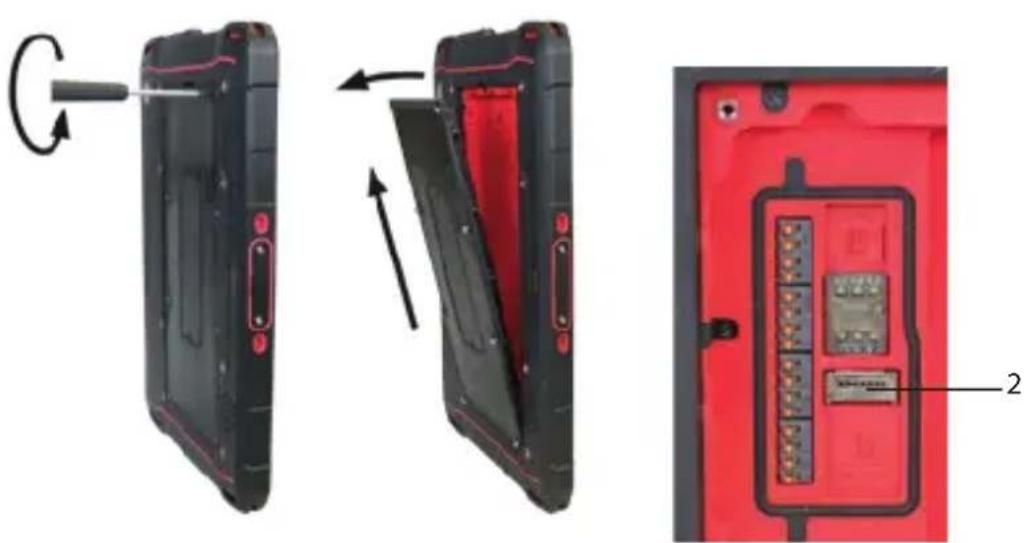

» Die microSD-Karten des Typs IS-SD164.1 und IS-SD1128.1 oder microSD-Karten, welche den im Zertifikat genannten eigensicheren Anschlussparametern entsprechen, dürfen in dem entsprechenden Steckplatz im explosionsgefährdeten Bereich eingesetzt werden.

ANWENDUNGSBEDINGUNGEN

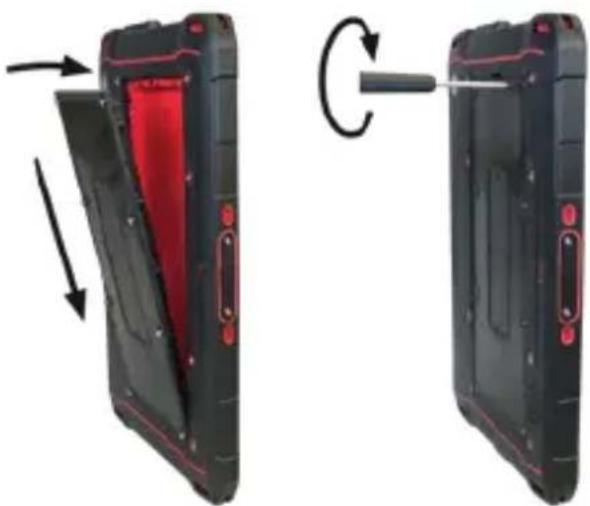

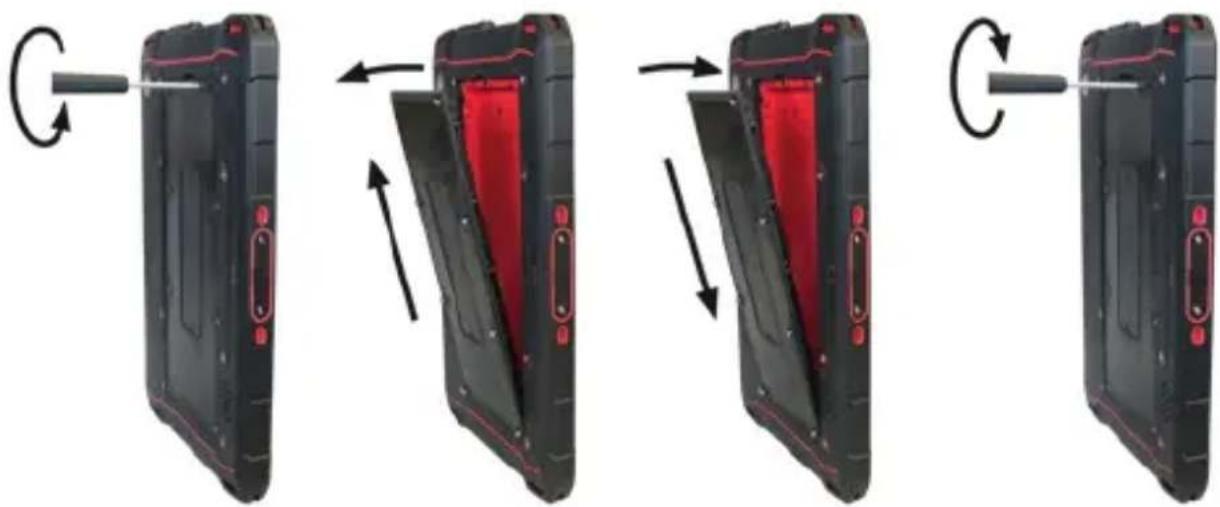

» Die Batterie darf nur außerhalb explosionsgefährdeter Bereiche ersetzt werden.
» Das Gerät darf keinen aggressiven Säuren oder Basen ausgesetzt werden.
» Das Gerät muss vor hoher mechanischer Gefährdung, starker UV-Strahlung und elektrostatisch stark aufladenden Prozessen geschützt werden.
» Das Gerät muss vor Ölen, Fetten und Hydraulikflüssigkeiten geschützt werden.
» Der zulässige Umgebungstemperaturbereich beträgt -20 °C bis +55 °C (-4 °F bis +131 °F).
» Das Gerät darf nur in die Zonen 1, 2, 21, 22, M1 oder M2 eingebracht werden.

FEHLER UND UNZULÄSSIGE BELASTUNGEN

Sobald zu befürchten ist, dass die Sicherheit des Gerätes beeinträchtigt wurde, muss das Gerät außer Betrieb genommen und sofort aus explosionsgefährdeten Bereichen entfernt werden. Die unbeabsichtigte Wiederinbetriebnahme muss verhindert werden.

Die Gerätesicherheit kann gefährdet sein, wenn z. B.:

» Fehlfunktionen auftreten.
» Am Gehäuse des Geräts Beschädigungen erkennbar sind.
» Das Gerät übermäßigen Belastungen ausgesetzt wurde.
» Das Gerät unsachgemäß gelagert wurde.
» Beschriftungen auf dem Gerät nicht mehr lesbar sind.

Wir empfehlen ein Gerät, welches Fehler zeigt, oder bei dem Fehler vermutet werden, zu einer Überprüfung an die i.safe MOBILE GmbH zurück zu senden

BATTERIE

Die Batterie enthält entflammbare Materialien wie z. B. organische Lösungsmittel. Eine falsche Handhabung der Batterie kann Feuer, Rauch oder eine Explosion verursachen. Es besteht die Gefahr von Tod und schweren Verletzungen!

Folgendes ist zu beachten:

» Wird das Gerät täglich benutzt, sollte die Batterie 2 Jahre nach der ersten Benutzung, spätestens jedoch nach 500 Ladezyklen oder wenn sich die Betriebszeit deutlich verringert hat, ausgetauscht werden.
» Die Batterie darf nicht verwendet werden, wenn Auffälligkeiten wie Geruch, Hitze, Verfärbung oder Verformung auftreten.
» Eine auslaufende Batterie darf nicht benutzt und berührt werden.
» Die Batterie darf nicht in der Nähe einer offenen Flamme, eines Heizkörpers oder einer hohen Temperatur (über 80 °C (176 °F)) verwendet oder aufgestellt werden.
» Die Batterie darf nicht an Orten verwendet werden, an denen statische Elektrizität von mehr als 100 V erzeugt wird.
» Die Batterie darf nicht in Flüssigkeiten wie Wasser, Getränke oder andere Flüssigkeiten getaucht werden.
» Die Batterie darf nicht in oder in der Nähe einer Mikrowelle oder anderer Kochgeräte eingesetzt werden.
» Die Batterie darf nicht in Geräten verwendet werden, für die sie nicht vorgesehen ist.
» Die Batterie darf nicht kurzgeschlossen werden.

» Die Batterie darf keinen übermäßigen Stößen ausgesetzt werden.
» Die Batterie darf nicht mit einem Nagel durchbohrt oder mit einem Hammer geschlagen werden.
» Die Batterie darf nicht zerlegt werden.
» Die Batterie muss für den Transport sicher in einem Koffer oder Karton verpackt sein.
» Die Batterie darf nicht in der Nähe von brennbaren Stoffen aufgeladen werden.
» Die Batterie darf nur mit den von der i.safe MOBILE GmbH freigegebenen Ladegeräten geladen werden.
» Die Batterie darf nur bei Umgebungstemperaturen zwischen 0 °C und +45 °C (+32 °F bis +113 °F) geladen werden.
» LADEN ÜBER DIE USB-C- ODER DIE 16-PIN ISM-SCHNITTSTELLE: Die Batterie darf nur in trockenen Innenräumen geladen werden. Die Batterie darf nicht in staubiger oder feuchter Umgebung aufgeladen werden.
» Wird die Batterie über einen längeren Zeitraum nicht benutzt, muss sie aus dem Gerät entfernt werden. Die Batterie muss alle 3 bis 6 Monate auf ca. 50 % bis 70 % aufgeladen werden, um eine Tiefentladung zu vermeiden.
» Die Batterie muss an einem kühlen, trockenen Ort gelagert werden, um ihre Funktionsfähigkeit zu erhalten.
» Die Batterie darf nicht zusammen mit Metallgegenständen gelagert werden.
» Die Batterie darf nicht mit dem Hausmüll entsorgt werden.
» Die Batterie muss entsprechend den örtlichen Vorschriften und Bestimmungen recycelt werden.

MAXIMALE AUSGANGSLEISTUNG

Frequenzbänder Maximale Ausgangsleistung

LTE Band 1: 22.87 dBm LTE Band 3: 22.81 dBm LTE Band 5: 22.94 dBm

LTE Band 7: 22.86 dBm LTE Band 8: 22.76 dBm LTE Band 20: 22.95 dBm

LTE Band 28: 22.73 dBm LTE Band 40: 23.12 dBm LTE Band 41: 23.19 dBm

LTE Band 42: 22.83 dBm LTE Band 43: 23.12 dBm LTE Band 68: 22.55 dBm

n1: 22.96 dBm n3: 23.15 dBm n5: 23.22 dBm

n7: 23.09 dBm n8: 23.10 dBm n20: 23.07 dBm

n28: 22.97 dBm n38: 23.14 dBm n40: 23.17 dBm

n41: 23.13 dBm n77: 23.13 dBm n78: 23.22 dBm

n41 UL MIMO: 22.78 dBm n77 UL MIMO: 22.43 dBm n78 UL MIMO: 22.45 dBm

CA_1C: 22.85 dBm CA_3C: 22.79 dBm CA_7C: 22.72 dBm

CA_42C: 22.82 dBm CA_8B: 22.74 dBm CA_38C: 22.95 dBm

CA_40C: 23.01 dBm CA_5B: 22.93 dBm CA_41C: 23.10 dBm

BT: 8.33 dBm

BLE: 8.24 dBm

2.4G: 19.35 dBm

5G: 16.34 dBm

5.8G: 13.89 dBm

NFC: -27.30 dBuA/m bei 10 m

INFORMATIONEN ZUR SAR ZERTIFIZIERUNG (SPEZIFISCHE ABSORBATIONSRATE)

Der europäische SAR-Grenzwert beträgt 2,0 W/kg für den Körper bei 5 mm. Der europäische SAR-Grenzwert liegt bei 4,0 W/kg für die Gliedmaßen bei 0 mm. Das Gerät wurde auf diesen SAR-Grenzwert getestet. Der höchste SAR-Wert, der im Rahmen dieser Norm bei der Produktzertifizierung für Gliedmaßen gemeldet wurde, beträgt 1,131 W/kg. Dieses Gerät wurde für den typischen Betrieb am Körper getestet, wobei die Rückseite des Mobilteils 0 mm vom Körper entfernt gehalten wurde. Gürtelclips, Holster und ähnliches Zubehör sollten keine metallischen Komponenten enthalten. Die Verwendung von Zubehör, das diese Anforderungen nicht erfüllt, entspricht möglicherweise nicht den Anforderungen an die HF-Exposition und sollte daher vermieden werden.

WI-FI-WARNUNG

Frequenzband: 5150 - 5250 MHz:

» Verwendung in Innenräumen: Nur innerhalb von Gebäuden. Installationen und Nutzung in Straßenfahrzeugen und Zugwaggons sind nicht gestattet.
» Eingeschränkte Verwendung im Freien: Bei Verwendung im Freien dürfen die Geräte nicht an einer festen Installation oder an der Außenkarosserie von Straßenfahrzeugen, einer festen Infrastruktur oder einer festen Außenantenne angebracht werden. Die Nutzung durch unbemannte Luftfahrtsysteme (UAS) ist auf das Frequenzband 5170 - 5250 MHz beschränkt.
Frequenzband: 5250 - 5350 MHz:
» Verwendung in Innenräumen: Nur innerhalb von Gebäuden. Die Installation und Nutzung in Straßenfahrzeugen, Zügen und Flugzeugen ist nicht gestattet.
» Die Nutzung im Freien ist nicht gestattet. Der Betrieb von WAS/RLAN-Anlagen in großen Flugzeugen (ausgenommen mehrmotorige Hubschrauber) ist bis zum 31. Dezember 2028 erlaubt. Frequenzband: 5470 - 5725 MHz:
» Installationen und Nutzung in Straßenfahrzeugen, Zügen und Flugzeugen sowie die Nutzung für unbemannte Luftfahrtsysteme (UAS) sind nicht gestattet.
» Der Betrieb von WAS/RLAN-Anlagen in Großflugzeugen (ausgenommen mehrmotorige Hubschrauber), außer im Frequenzband 5600 - 5650 MHz, ist bis zum 31. Dezember 2028 erlaubt.

SCHALLDRUCKWARNUNG

Bei der Verwendung von Kopfhörern oder Headsets

» Stellen Sie die Lautstärkeregelung am Gerät zuerst auf 50 % der maximalen Lautstärke ein.

»Passen Sie die Lautstärke schrittweise an.

>BESTIMMUNGSGEMÄSSE VERWENDUNG

Das IS940.M1 ist ein internetfähiges Kommunikationsgerät für den industriellen Einsatz in explosionsgefährdeten Bereichen der Zone 1/21, 2/22, M1 und M2 unter anderem nach den Richtlinien 2014/34/EU, 1999/92/EGund dem IECEx-System.

Verwenden Sie das Gerät nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Tod, schweren Verletzungen und Schäden am Gerät führen.

Der Hersteller i.safe MOBILE GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäße Verwendung entstanden sind. Die Garantie erlischt bei nicht bestimmungsgemäßer Verwendung.

BENUTZER

Nur geschulte Benutzer, die für den Einsatz von Ex-Geräten in explosionsgefährdeten Bereichen qualifiziert sind und diese Bedienungsanleitung gelesen und verstanden haben, dürfen dieses Gerät benutzen.

GARANTIE

Die Garantiebestimmungen finden Sie unter www.isafe-mobile.com/de/support/service

Für Schäden durch Computerviren, die Sie beim Verwenden der Internetfunktionen herunterladen, sind Sie selbst verantwortlich. Ein Regressanspruch gegenüber der i.safe MOBILE GmbH besteht nicht.

EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung finden Sie unter www.isafe-mobile.com/de/support/downloads

FCC/IC ERKLÄRUNG

Die FCC/IC Erklärung finden Sie unter www.isafe-mobile.com/de/support/downloads

EX-KENNZEICHNUNGEN

ATEX:

Ex1 M1 Ex ia I Ma
④ II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

EU-Baumusterprüfbescheinigung:

EPS 25 ATEX 1 003 X

CE-Kennzeichnung: 2004

>IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-Zertifikat: IECEx EPS 25.0003X

> Temperaturbereich:

-20 °C ≤ Ta ≤ +55 °C (EN/IEC 60079-0)

-10 °C ... +55 °C (EN/IEC 62368-1)

> Hersteller:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

LIEFERUMFANG

Die Verpackung Ihres Geräts enthält Folgendes:

1 x IS940.M1
1 x Batterie

1 x Sicherheitsvorschriften
1 x Display-Schutzfolie
1 x i.safe PROTECTOR 2.0 USB-C-Kabel
1 x Netzadapter universal (Netzteil und verschiedene länderspezifische Adapter)
1 x Torx-Schraubendreher
1 x Handschlaufe

CELL BROADCAST

Das Gerät unterstützt Cell Broadcast. Cell Broadcast ist ein Mobilfunkdienst zum Versenden von Nachrichten an alle Empfänger innerhalb einer Funkzelle.

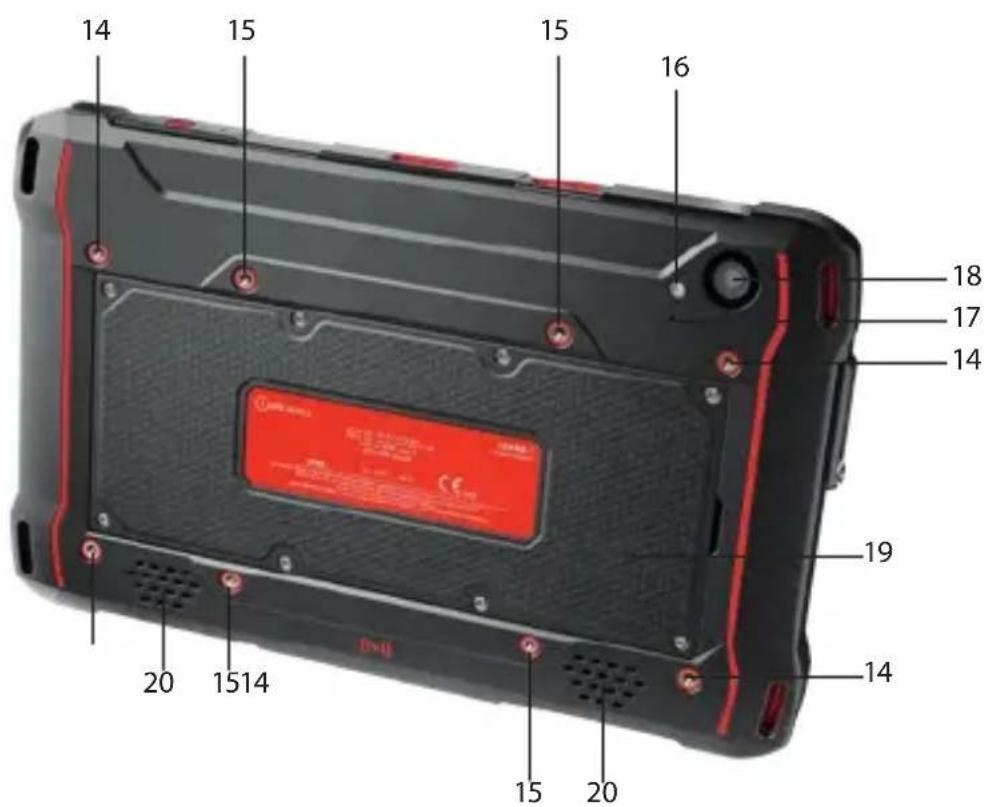

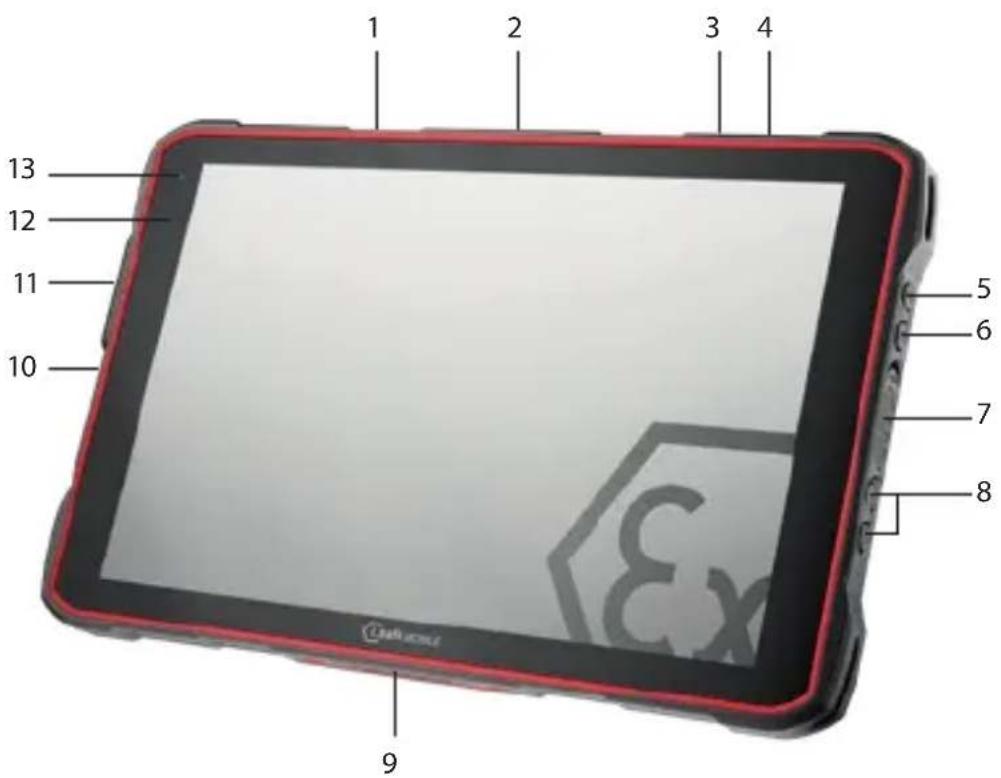

GERÄTEÜBERSICHT/FUNKTIONEN

1 2 3 4 13 12 11 10 5 6 7 8 9

14 15 15 16 18 17 14 19 14 20 1514 15 20

1 > BEFESTIGUNG IS-AS1.1: Befestigung für den optionalen IS-AS1.1 Active Stylus.
2) ARRETIERUNG DOCKING STATION
3 MIKROFON
4) FUNKTIONSTASTE ROT: Optionale Funktion, z. B. SOS - Funktion kann über Button App (systemintegriert) zugewiesen werden.
5) FUNKTIONSTASTE M1: Optionale Funktion, z. B. Kamera - Funktion kann über Button App (systemintegriert) zugewiesen werden.
6) FUNKTIONSTASTE M2: Optionale Funktion, z. B. Kamera - Funktion kann über Button App (systemintegriert) zugewiesen werden.
7> USB-SCHNITTSTELLE: Anschluss für das i.safe PROTECTOR 2.0 USB-C-Kabel oder andere von der i.safe MOBILE GmbH freigegebene Geräte. Siehe auch Abschnitte „Laden“ und „Freigegebenes Zubehör anschließen“.
8> LAUTSTÄRKEREGELUNG: Lauter/Leiser.
9) 12-PIN DOCKING-SCHNITTSTELLE: Anschluss für die optionale IS-DS940.1 Docking Station.
10) AN-/AUS-TASTE: Langer Druck schaltet das Gerät an/aus. Kurzer Druck schaltet den Standby-Modus a n/aus
11> 16-PIN ISM-SCHNITTSTELLE: Anschluss für freigegebenes Zubehör. Siehe auch Abschnitt „Freigegebenes Zubehör anschließen“.
12) SENSOREN: Näherungssensor, Lichtsensor.
13> KAMERA VORDERSEITE
14) BEFESTIGUNG HANDSCHLAUFE
15) BEFESTIGUNG VESA-STANDARD 100
16 LED-BLITZ
17 MIKROFON
18 KAMERA RÜCKSEITE
19 BATTERIE
20> LAUTSPRECHER

FUNKTIONSTASTEN

Das Gerät besitzt verschiedene frei programmierbare Tasten:

Funktionstaste rot

Funktionstaste M1

Funktionstaste M2

Über die auf dem Gerät installierte Button App können Sie den frei programmierbaren Tasten eine Funktion zuweisen. Die Button App finden Sie im Menüpukt „Einstellungen“.

BATTERIE EINBAUEN

GEFAHR

Wenn Sie eine falsche Batterie in das Gerät einbauen, besteht Explosionsgefahr mit der Folge von Tod oder schweren Verletzungen! Bauen Sie nur außerhalb explosionsgefährdeter Bereiche die mitgelieferte Batterie oder eine zugelassene Ersatz-Batterie in das Gerät ein. Die zugelassene Ersatz-Batterie finden Sie auf der Internetseite www.isafe-mobile.com/de/produkte

» Legen Sie die Batterie wie abgebildet in das Batteriefach ein. Achten Sie darauf, dass die goldfarbenen Kontakte von Batterie und Gerät zueinander zeigen.
» Ziehen Sie die Schrauben mit dem mitgelieferten Torx-Schraubendreher handfest an.
» Prüfen Sie den korrekten und festen Sitz der Batterie.

> SIM-KARTE EINLEGEN/ENTNEHMEN

Das Gerät verfügt über einen Nano-SIM-Steckplatz und über eine zusätzliche eSIM. Die eSIM ist eine nicht auswechselbare, integrierte digitale SIM. Nähere Informationen hierzu erhalten Sie von Ihrem Provider.

GEFAHR

Durch eine falsche Vorgehensweise innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Öffnen Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen, um die SIM-Karte einzulegen oder zu entnehmen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Einlegen/Entnehmen der SIM-Karte, können Sie das Gerät und die SIM-Karte beschädigen. Schalten Sie das Gerät aus, bevor Sie eine SIM-Karte einsetzen oder entnehmen. Laden Sie das Gerät nicht während Sie eine SIM-Karte einsetzen oder entnehmen.

» Lösen Sie die Schrauben an der Batterie mit dem mitgelieferten Torx-Schraubendreher.
» Entnehmen Sie die Batterie aus dem Batteriefach.
» Legen Sie die SIM-Karte so in den Nano-SIM-Steckplatz (1) ein, dass die goldfarbenen Kontakte nach unten zeigen.
» Bauen Sie die Batterie wieder ein. Siehe Abschnitt „Batterie einbauen“.

eSIM AKTIVIEREN

Die eSIM können Sie auf verschiedene Weise aktivieren:

1. Über den Android™-Einrichtungsassistenten beim initialen Geräte-Setup:
   » Scannen Sie den eSIM QR-Code des Mobilfunkanbieters, oder geben Sie die eID des Mobilfunkanbieters manuell ein.

2. Über das Einstellungsmenü des Geräts:

» > Einstellungen > Netzwerk & Internet > Mobilfunknetz (Netz hinzufügen) > SIM herunterladen > eSIM QR-Code des Mobilfunkanbieters scannen (oder manuell eingeben)

microSD-KARTE EINLEGEN/ENTNEHMEN

GEFAHR

Durch eine falsche Vorgehensweise innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Öffnen Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen, um die microSD-Karte einzulegen oder zu entnehmen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Einlegen/Entnehmen der microSD-Karte, können Sie das Gerät und die microSD-Karte beschädigen. Schalten Sie das Gerät aus, bevor Sie eine microSD-Karte einsetzen oder entnehmen. Laden Sie das Gerät nicht während Sie eine microSD-Karte einsetzen oder entnehmen.

» Lösen Sie die Schrauben an der Batterie mit dem mitgelieferten Torx-Schraubendreher.
» Entnehmen Sie die Batterie aus dem Batteriefach.
» Legen Sie die microSD-Karte so in den vorgesehenen Steckplatz (2) ein, dass die goldfarbenen Kontakte nach unten zeigen. Das Gerät verfügt über einen Steckplatz für eine microSD-Karte bis zu einer Größe von 512 GB.
» Bauen Sie die Batterie wieder ein. Siehe Abschnitt „Batterie einbauen“.

ZUBEHÖR MONTIEREN

Die Handschlaufe ist im Lieferumfang des Geräts enthalten.

» Montieren Sie die Handschlaufe an das Gerät.
» Ziehen Sie die Schrauben mit dem mitgelieferten Torx-Schraubendreher handfest an.

>GERÄT AN MONITORHALTERUNG BEFESTIGEN

Sie können das Gerät an eine Montiorhalterung mit Vesa-Standard 100 montieren.

ACHTUNG

Durch unsachgemäße Befestigung an der Monitorhalterung können Sie das Gerät beschädigen.

» Beachten Sie die maximale Einschraubtiefe von 4,5 mm am IS940.M1.

LADEN

ACHTUNG

Durch eine falsche Vorgehensweise beim Laden, können Sie das Gerät beschädigen. Beachten Sie beim Laden Folgendes:

» Laden Sie das Gerät nur mit dem mitgelieferten i.safe PROTECTOR 2.0 USB-C-Kabel oder anderem von i.safe MOBILE GmbH freigegebenen Ladezubehör.

LADEN ÜBER DIE 12-PIN DOCKING-SCHNITTSTELLE

Zum Laden innerhalb explosionsgefährdeter Bereiche können Sie das IS940.M1 über die 12-pin Docking-Schnittstelle an die Docking Station IS-DS940.1 anschließen.

Weitere Informationen finden Sie in der IS-DS940.1 Bedienungsanleitung unter www.isafe-mobile.com/de/support/downloads

LADEN ÜBER DIE USB-C-SCHNITTSTELLE

GEFAHR

Durch falsche Verwendung innerhalb von explosionsgefährdeten Bereichen besteht Gefahr von Tod und schweren Verletzungen! Laden Sie das Gerät nur außerhalb von explosionsgefährdeten Bereichen. Laden Sie das Gerät nicht in der Nähe von brennbaren Substanzen.

ACHTUNG

Durch eine falsche Vorgehensweise beim Laden, können Sie das Gerät beschädigen. Beachten Sie beim Laden Folgendes:

»Laden Sie das Gerät nur bei Umgebungstemperaturen zwischen 0 °C bis +45 °C (+32 °F bis +113 °F).
»Laden Sie das Gerät nur in trockenen Innenräumen.
»Laden Sie das Gerät nicht in feuchter oder staubiger Umgebung.

Die Verpackung Ihres Geräts enthält ein Netzteil, verschiedene länderspezifische Adapter und ein i.safe PROTECTOR 2.0 USB-C-Kabel.

Dieses Gerät kann auch über USB-Netzteile von Drittanbietern mit Strom versorgt werden.

VORSICHT

Beim Laden mit USB-Netzteilen von Drittanbietern besteht die Gefahr von Sach- oder Personenschäden.

»Das USB-Netzteil eines Drittanbieters muss den geltenden nationalen Vorschriften sowie den internationalen und regionalen Sicherheitsstandards entsprechen.
»Das USB-Netzteil eines Drittanbieters muss eine Mindestleistung von 10 W bis 15 W haben, um die angegebenen Ladegeschwindigkeiten zu gewährleisten. Das Gerät unterstützt kein USB-PD-Schnellladen.
»Auch wenn Sie ein USB-Netzteil eines Drittanbieters verwenden, laden Sie das Gerät nur mit dem mitgelieferten i.safe PROTECTOR 2.0 USB-C-Kabel.

» Verbinden Sie den zu Ihrem Land passenden Adapter mit dem mitgelieferten Netzteil.
» Verbinden Sie das i.safe PROTECTOR 2.0 USB-C-Kabel mit dem Netzteil.
» Schließen Sie das i.safe PROTECTOR 2.0 USB-C-Kabel an die USB-Schnittstelle des Geräts an.
» Stecken Sie das Netzteil in eine Steckdose.

EIN-/AUSSCHALTEN

» Halten Sie die An-/Aus-Taste für ca. 3 Sekunden gedrückt.
»Geben Sie die Geräte- oder SIM-PIN ein, wenn nach dem Einschalten der Eingabedialog für die Geräte- oder SIM-PIN erscheint.
» Halten Sie die An-/Aus-Taste gedrückt, um das Ausschaltmenü aufzurufen. Wählen Sie , um das Gerät auszuschalten.

>GERÄT VERWENDEN

VORSICHT

Bei der Verwendung von Kopfhörer oder Headsets, können Sie bei maximaler Lautstärkeeinstellung Ihr Gehör schädigen. Stellen Sie die Lautstärkeregelung am Gerät zuerst auf 50 % der maximalen Lautstärke ein. Passen Sie die Lautstärke schrittweise an.

» Benutzen Sie das Gerät nur bei Umgebungstemperaturen zwischen -20 °C bis +55 °C (-4 °F bis +131 °F).
» Folgen Sie beim ersten Einschalten des Geräts den Anweisungen auf dem Bildschirm. Weitere Informationen zur Bedienung finden Sie auch unter www.isafe-mobile.com/de/support/service unter dem Menüpunkt „FAQ“.

Ausführliche Informationen zur Bedienung des Android Betriebssystems finden Sie unter: https://support.google.com/android

FREIGEGEBENES ZUBEHÖR ANSCHLIESSEN

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen!

»Schließen Sie nur von i.safe MOBILE GmbH freigegebenes Zubehör an das Gerät an. Von i.safe MOBILE GmbH freigegebenes Zubehör finden Sie unter www.isafe-mobile.com/de/produkte

Wenn Sie freigegebenes Zubehör innerhalb von explosionsgefährdeten Bereichen benötigen, beachten Sie vor dem Anschluss Folgendes:

»Schließen Sie freigegebenes Zubehör nur außerhalb von explosionsgefährdeten Bereichen an die 16-pin ISM-Schnittstelle des Geräts an.
»Öffnen Sie innerhalb von explosionsgefährdeten Bereichen auf keinen Fall die Abdeckung der 16-pin ISM-Schnittstelle.
»Betreiben Sie freigegebenes Zubehör innerhalb von explosionsgefährdeten Bereichen nur an der 16-pin ISM-Schnittstelle des Geräts. Kabelgebundene Verbindungen über die USB-Schnittstelle sind verboten.
»Verbinden Sie den Stecker des Zubehörs sicher mit der 16-pin ISM-Schnittstelle des Geräts.
» Entfernen Sie freigegebenes Zubehör nur außerhalb von explosionsgefährdeten Bereichen von der 16-pin ISM-Schnittstelle.
»Schließen Sie die 16-pin ISM-Schnittstelle mit der mitgelieferten Abdeckung, wenn Sie Zubehör nicht verwenden.

16-PIN ISM-SCHNITTSTELLE

» Lösen Sie die Schraube an der 16-pin ISM-Schnittstellenabdeckung mit dem Schraubendreher, der im Lieferumfang des Zubehörs enthalten ist und entfernen Sie die Abdeckung wie abgebildet.
» Verbinden Sie den Stecker des freigegebenen Zubehörs wie abgebildet mit der 16-pin ISM-Schnittstelle.
» Ziehen Sie die Schrauben handfest an.
» Prüfen Sie den korrekten und festen Sitz des Steckers.

USB-SCHNITTSTELLE

GEFAHR

Durch falsche Verwendung besteht Gefahr von Tod und schweren Verletzungen! Verwenden Sie die USB-Schnittstelle nur außerhalb von explosionsgefährdeten Bereichen. Öffnen Sie innerhalb von explosionsgefährdeten Bereichen auf keinen Fall die Abdeckung der USB-Schnittstelle.

Die USB-Schnittstelle dient zum Laden und zur Datenübertragung.

» Schließen Sie freigegebenes Zubehör oder andere Geräte nur mit dem mitgelieferten i.safe PROTECTOR 2.0 USB-C-Kabel oder mit anderen von der i.safe MOBILE GmbH zuge-lassenen Geräten an die USB-Schnittstelle an.

12-PIN DOCKING-SCHNITTSTELLE

Die 12-pin docking-Schnittstelle dient zum Laden und zur Datenübertragung über die optionale IS-DS940.1 Docking Station.

Zum Laden und zur Datenübertragung innerhalb explosionsgefährdeter Bereiche können Sie das IS940.M1 über die 12-pin Docking-Schnittstelle an die Docking Station IS-DS940.1 anschließen.

Weitere Informationen finden Sie in der IS-DS940.1 Bedienungsanleitung unter www.isafe-mobile.com/de/support/downloads

BATTERIE WECHSELN

WARNUNG

Eine veraltete Batterie kann sich überhitzten, aufblähen und einen Brand verursachen. Dies kann zu Tod oder schweren Verletzungen führen! Wenn Sie das Gerät täglich benutzen, sollten Sie die Batterie 2 Jahren nach der ersten Benutzung wechseln, spätestens aber nach 500 Ladezyklen oder wenn sich die Betriebszeit deutlich verringert hat. Bei weiteren Fragen wenden Sie sich an den Reparaturservice von i.safe MOBILE GmbH unter www.isafe-mobile.com/de/support/service

WARNUNG

Wenn Sie die Batterie durch eine falsche Batterie ersetzen, besteht Explosionsgefahr. Dies kann zu Tod oder schweren Verletzungen führen! Ersetzen Sie die Batterie nur außerhalb explosionsgefährdeter Bereiche gegen eine zugelassene Ersatz-Batterie. Eine zugelassene Ersatz-Batterie finden Sie auf der Internetseite www.isafe-mobile.com/de/produkte

» Lösen Sie die Schrauben an der Batterie mit dem mitgelieferten Torx-Schraubendreher.
»Entnehmen Sie die Batterie wie abgebildet aus dem Batteriefach.
» Legen Sie eine zugelassene Ersatz-Batterie wie abgebildet in das Batteriefach ein. Achten Sie darauf, dass die goldfarbenen Kontakte von Batterie und Gerät zueinander zeigen.
» Ziehen Sie die Schrauben mit dem mitgelieferten Torx-Schraubendreher handfest an.
» Prüfen Sie den korrekten und festen Sitz der Batterie.

MÖGLICHE GERÄTEPROBLEME

Informationen zu möglichen Geräteproblemen und deren Behebung finden Sie unter www.isafe-mobile.com/de/support/service unter dem Menüpunkt „FAQ“. Bei weiteren Fragen wenden Sie sich an den Reparaturservice von i.safe MOBILE GmbH unter www.isafe-mobile.com/de/support/service

WARTUNG/REPARATUR

Das Gerät selbst besitzt keine zu wartenden Teile.

WARNUNG

Durch falsche Reparaturen besteht Explosions- oder Feuergefahr. Dies kann zu Tod oder schweren Verletzungen führen! Öffnen Sie das Gerät nicht und führen Sie keine Reparaturen selbst durch.

Wenden Sie sich an den Reparaturservice von i.safe MOBILE GmbH unter www.isafe-mobile.com/de/support/service wenn das Gerät nicht wie gewohnt funktioniert, das Gerät einer Reparatur bedarf, oder es ein Ersatzteil benötigt.

RÜCKVERSAND

Wenden Sie sich an den Reparaturservice von i.safe MOBILE GmbH unter www.isafe-mobile.com/de/support/service

>VERTRIEBSPARTNER

Den für Ihr Land zuständigen Vertriebspartner finden Sie unter www.isafe-mobile.com/de/kontakt

REINIGUNG

ACHTUNG

Durch falsche Reinigung, können Sie das Gerät beschädigen. Beachten Sie beim Reinigen Folgendes:

» Schalten Sie das Gerät vor der Reinigung aus.
» Laden Sie das Gerät während der Reinigung nicht.
» Benutzen Sie keine chemischen Mittel zum Reinigen.
» Reinigen Sie das Gerät und den Netzadapter mit einem weichen, angefeuchteten antistatischen Stofftuch.
» Reinigen Sie die Displayscheibe regelmäßig mit einem weichen, antistatischen Stofftuch.

> LAGERUNG

ACHTUNG

Durch falsche Lagerung, können Sie das Gerät beschädigen. Lagern Sie das Gerät bei einer Luftfeuchtigkeit von 10 % bis 60 % bei folgenden Umgebungstemperaturen:

Bis zu einem Monat: -20 °C bis +45 °C (-4 °F bis +113 °F)
Bis zu 3 Monaten: -10 °C bis +35 °C (+14 °F bis +95 °F)
Über 3 Monate: -10 °C bis +25 °C (+14 °F bis +77 °F)

Wenn Sie das Gerät längere Zeit nicht verwenden, beachten Sie Folgendes:

» Schalten Sie das Gerät aus.
» Für eine längere Aufbewahrung ohne Nutzung entnehmen Sie die Batterie aus dem Gerät.
» Laden Sie die Batterie alle 3 bis 6 Monate auf ca. 50 % bis 70 %, um eine Tiefentladung zu vermeiden.
» Bewahren Sie die Batterie an einem kühlen, trockenen Ort auf, damit die sie funktionsfähig bleibt.

WIEDERVERWERTUNG

ACHTUNG

Durch falsche Entsorgung von elektronischen Produkten, Batterien und Verpackungsmaterial gefährden Sie die Umwelt. Beachten Sie bei der Entsorgung Folgendes:

»Werfen Sie Batterien NICHT in den Hausmüll.
»Entsorgen Sie elektronische Produkte, Batterien und Verpackungsmaterial stets bei den entsprechenden Sammelstellen. Sie beugen so der unkontrollierten Müllbeseitigung vor und fördern die Wiederverwertung von stofflichen Ressourcen.

Weitere Informationen erhalten Sie von regionalen Abfallunternehmen, staatlichen Behörden oder dem für Ihr Land oder Ihre Region zuständigen i.safe MOBILE GmbH Service-Center unter www.isafe-mobile.com/de/support/service

MARKEN

i.safe MOBILE GmbH und das i.safe MOBILE GmbH Logo sind eingetragene Marken der i.safe MOBILE GmbH.

Inklusive Google™ App und Google Chrome™

Google und Google Chrome sind Marken von Google LLC.

Android ist eine Marke von Google LLC.

Alle weiteren Marken und Copyrights sind Eigentum ihrer jeweiligen Besitzer.

ČESKY

CHRAŇTE SVŮJ ŽIVOT A PŘEČTĚTE SI NÁVOD K OBSLUZE

Frekvensbänd: 5150 - 5250 MHz:

Frekvensbänd: 5250 - 5350 MHz:

Frekvensbänd: 5470 - 5725 MHz:

LATAAMINEN USB-C-LIITÄNNÄN TAI 16-NASTAISEN ISM-LIITÄNNÄN KAUTTA

LATAAMINEN 12-NASTAISEN TELAKOINTILIITÄNNÄN KAUTTA

LATAAMINEN USB-C-LIITÄNNÄN KAUTTA

VAARA

Frekvensbänd: 5150 - 5250 MHz:

Frekvensbänd: 5250 - 5350 MHz:

Frekvensbänd: 5470 - 5725 MHz:

>INSTALLERA TILLBEHÖR

AKTIVUJTE KARTU ESIM
