KÄYTTÖOHJE RCGH-100 Royal Catering

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Gastronominen-liesituuletin
Malli	RCGH-100	RCGH-120
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	150
Suojausluokka	I
Mitat [leveys x syvyys x korkeus; mm]	1000 x 700 x 530 1200 x 700 x 530
Paino [kg]	37,9	43,5
Nopeustasot	4
LED-valoteho [W]	3
Ilmavirta [m ^3 /h]	1000

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

CE	Tuote täyttää asiaankuuluvat turvallisuusstandardit.
	Lue ohjeet ennen käyttöä.
	Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.(yleinen varoitusmerkki)
	Käytä suojakäsineitä (tuotteen asennuksen aikana).
	HUOMIO! Sähköiskuvaara!
	HUOMIO! Kovan äänen vaara!
	HUOMIO! Pyörivät osat, takertumisvaara!
	Älä koske!
	HUOMIO! Kuuma pinta, palovammavaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammahiin tai kuolemaan.

Termejä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viittaamaan seuraaviin: Gastronominen-liesituuletin

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Älä kosketa laitetta märillä tai kosteilla käsillä.

c) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

d) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

e) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Ammattitaitoisen sähköasentajan tai valmistajan huoltoliikkeen tulee vaihtaa vaurioitunut virtajohto.

f) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta puhdistuksen aikana veteen tai muihin nesteisiin.

2.2. Turvallisuus työpaikalla

a) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
b) Jos olet epävarma tuotteen toimivuudesta tai huomaat vaurioita, ota yhteyttä valmistajan huoltokeskukseen.
c) Vain valmistajan huoltokeskus saa tehdä korjauksia tuotteeseen. Älä yritä tehdä korjauksia itse!
d) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
e) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
f) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
g) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.

e) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
f) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
g) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
h) Jotkut laitteen osat voivat kuumentua erittäin kuumiksi pitkäaikaisen käytön aikana - palovammojen vaara, ole varovainen!

2.4. Laitteen turvallinen käyttö

a) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
b) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
c) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
d) Laite on pidettävä poissa lasten ulottuvilta.
e) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
f) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
g) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
h) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
i) Älä siirrä, säädä tai käännä laitetta työn aikana.
j) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
k) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
I) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.

m) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
n) Laitteen asennuksen rakennuksen sopiviin ilmanvaihtokanaviin tulee suorittaa asiantuntija.
o) Jos liesituuletinta käytetään huoneessa, jossa on polttoaineen polttolaitteita, on varmistettava riittävä ilmanvaihto.
p) Älä jätä laitetta toimimaan kaasulieden yläpuolelle, jossa on liekki.
q) Varmista ennen laitteen asentamista, että huoneen tuuletusaukot eivät ole tukossa.
r) Varmista ennen laitteen asennusta, että seinän pinta, johon aiot kiinnittää sen, on vakaa ja riittävän kantava.
s) ÄLÄ tarkista laitteen suodattimien kuntoa laitteen ollessa toimintatilassa.
t) On suositeltavaa valvoa kypsennystä, koska kuuma rasva on palovaarallinen.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Laite on suunniteltu poistamaan erilaisia hajuja, höyryä ja rasvoja, jotka sekoittuvat keittiön yli erilaisten aterioiden kypsennyksen aikana.

Laite on tarkoitettu kaupallisiin sovelluksiin.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Valmistelu käyttöä varten

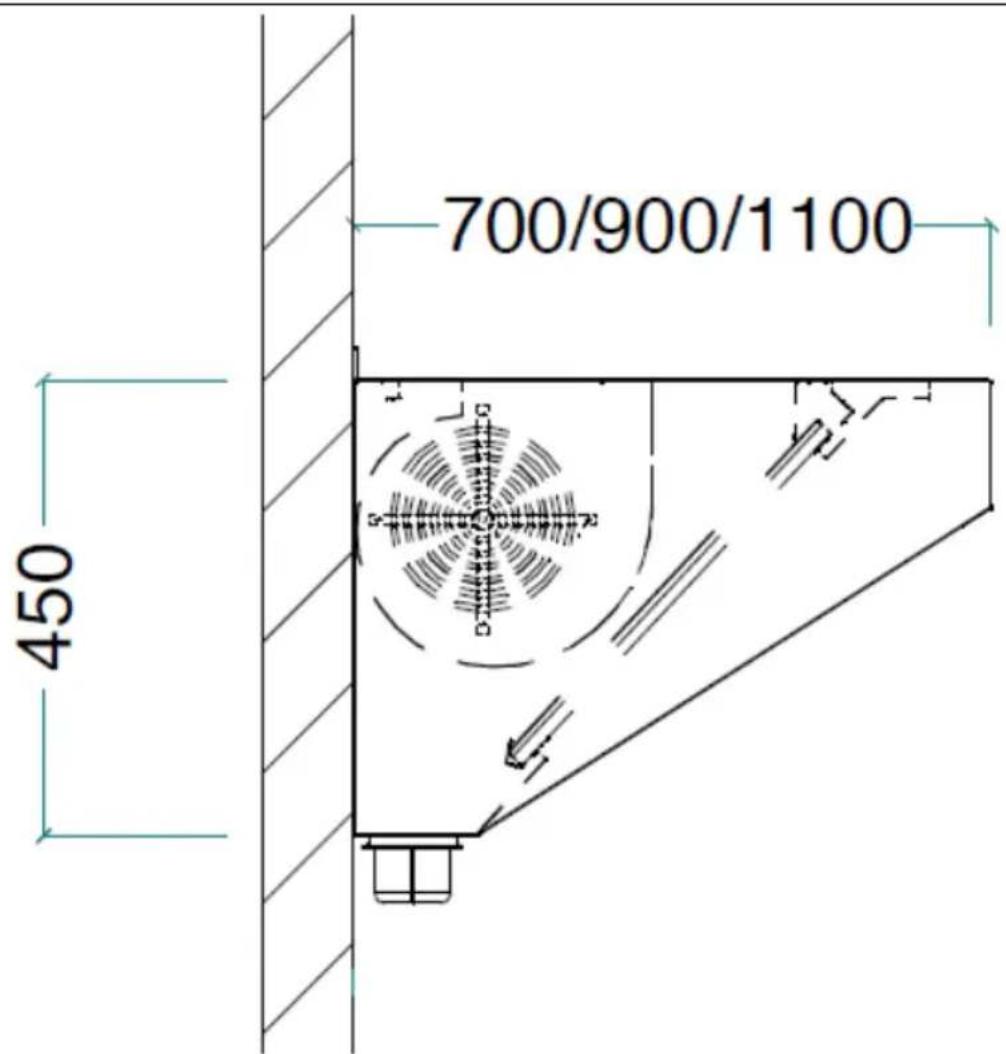

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Laitteen vapaan sivun ja seinän tai muiden esineiden välillä tulee olla vähintään 10 cm etäisyys. Laitetta tulee aina käyttää, kun se sijoitetaan pystysuoralle, vakaalle, tulenkestävälle ja kuivalle pinnalle, ja se on poissa lasten ja henkilöiden, joilla on rajoitettu henkinen ja aistitoiminto, ulottumattomissa. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

700/900/1100 450

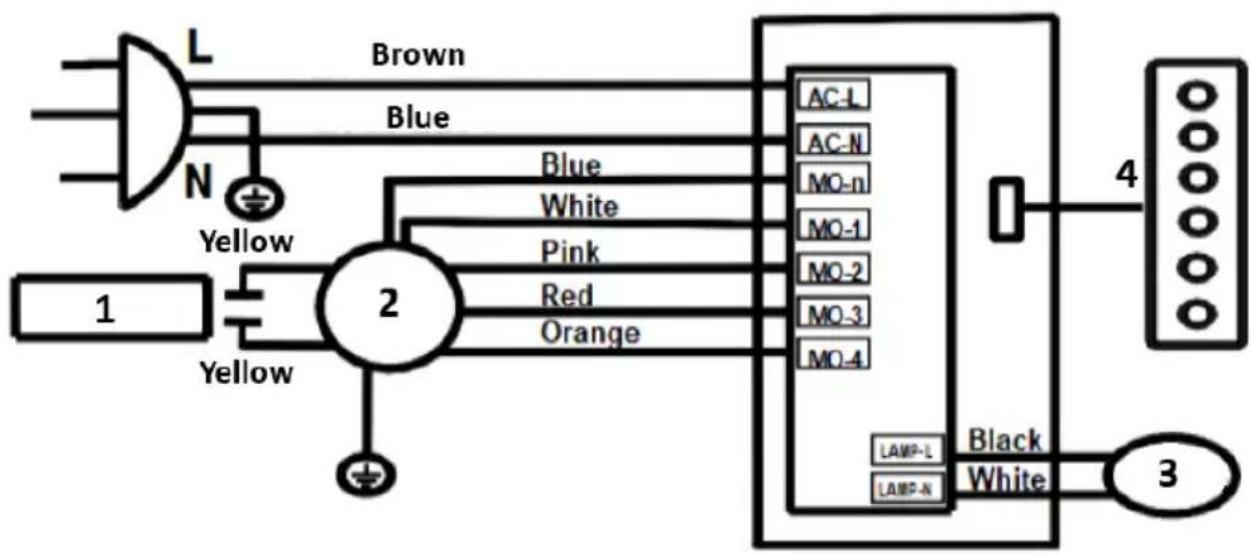

SÄHKÖKAAVIO

1. Kondensaattori
2. Moottori
3. Kohdevalaistus

4. Ohjauspainikkeet

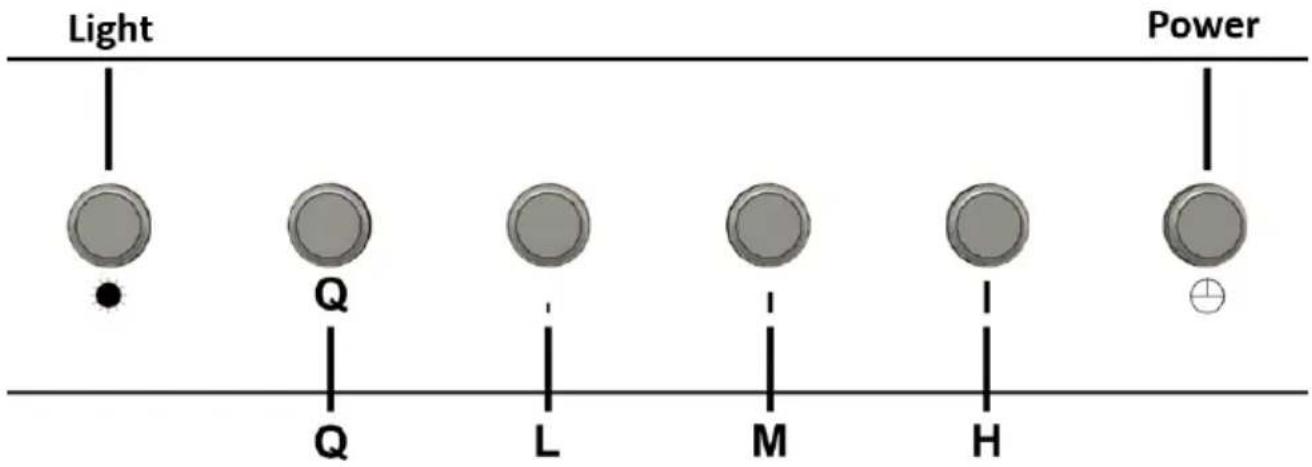

3.2. Laitteen käyttö

Valo – valaistuksen ohjauspainike

• Paina Light-painiketta kerran ja lamput syttyvät suurimmalla kirkkaudella.
• Kun lamput palavat, pidä Light-painiketta painettuna vähentääksesi kirkkautta ja vapauta sitten Light-painike, kun haluttu kirkkaus on saavutettu.
• Paina Light-painiketta uudelleen ja valot sammuvat.
• Lamput voidaan sammuttaa manuaalisesti tai automaattisesti Delayed Auto Shut Off -toiminnolla.

Virta – laitteen päälle/pois-painike

• Virtapainikkeen painaminen käynnistää laitteen ja jatkaa viimeksi käytetyllä tuulettimen nopeudella.
• Kun kypsennys on päättynyt, virtapainikkeen nopea painaminen kahdesti sammuttaa laitteen välittömästi.
• Kun kypsennys on päättynyt, virtapainikkeen painaminen kerran aktivoi 3 minuutin viivästetty automaattinen sammutus -toiminnon, ja kun ajastin on laskenut alaspäin, laite sammu automaattisesti.
• HUOMAA: kun viivästetty automaattinen sammutustoiminto on aktivoitu ja ajastin laskee alaspäin, virtapainikkeen painaminen uudelleen sammuttaa laitteen välittömästi.

QLMH - tuulettimen nopeuden säätö

• Q – hiljainen tila vähentää nopeutta ja melua (täydellinen kevyeen ruoanlaittoon).
  • L – alhainen nopeus
  • M - keskinopeus
• H – suuri nopeus

- HUOMAA: painamalla mitä tahansa näistä nopeuspainikkeista käynnistää laitteen ja asettaa vastaavan tuulettimen nopeuden. Viimeksi valittu tuulettimen nopeus tallennetaan muistiin ja sitä jatketaan seuraavan kerran, kun laite käynnistetään painamalla virtapainiketta.

3.3. Puhdistaminen ja huolto

a) Irrota pistoke pistorasiasta ja anna laitteen jäähtyä täysin ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa tai jos laitetta ei käytetä pidempään aikaan.
- Odota, että pyörivät osat pysähtyvät.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Käytä laitteen pesuun vain mietoja, elintarviketurvallisia pesuaineita.
d) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
e) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
f) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
g) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
h) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
i) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
j) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
