KÄYTTÖOHJE MagicSafe MS 660 DOMETIC

Asennus- ja käyttöohje 324

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Neuvoja käyttöohjeen käyttämiseen 325
2 Turvallisuus- ja kiinnitysohjeita 325
3 Toimituskokonaisuus. 328
4 Lisävarusteet 328
5 Määräysten mukainen käyttö 329
6 Tekninen kuvaus 329
7 MagicSafen asennus....331
8 MagicSafen sähköliitännät 335
9 Toiminnan testaaminen.... 343
10 MagicSafen ohjelmointi 346
11 MagicSafen käyttäminen.... 352
12 Vianetsintä 363
13 Hoito ja puhdistus. 364
14 Tuotevastuu.... 364
15 Hävittäminen 365
16 Tekniset tiedot. 365

1 Neuvoja käyttöohjeen käyttämiseen

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuus- ja kiinnitysohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

VAROITUS!

Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia

• syntyy johtopaloja,
• ilmatyyny (airbag) laukeaa,
  • elektroniset ohjauslaitteistot vahingoittuvat,
• sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).

HUOMAUTUS!

Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvo-elektroniikkaan liittyvien töiden aloittamista.

Jos ajoneuvossa on lisääakku, myös sen miinusnapa täytyy irrottaa.

Noudata siksi seuraavia ohjeita:

- Käytä töissä, jotka koskevat seuraavia johtimia, vain eristettyjä kaapelikenkiä, pistokkeita ja abico-liittimiä:

• 30 (suora plus akusta)
  -15 (kytketty plus, akun takana)
• 31 (akun paluujohdin, maa)
• L (vilkku, vasen)
• R (vilkku, oikea)

Älä käytä sokeripaloja.

• Käyttäkää johtojen liittämiseen abico-pihtejä.
• Ruuvaa johto liittäessäsi johtimeen 31 (maad.)

- kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai

- kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.

Huolehdi hyvästä maadoituksesta!

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.

- Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

• r a d i o k o o d i
• ajoneuvokello
• kytkinkello
• ajoneuvotietokone
• i s t u i m e n a s e n t o

Asetusohjeita löydät kustakin käyttöohjeesta.

Noudata asennuksessa seuraavia ohjeita:

HUOMIO!

• Kiinnitä ajoneuvoon asennettavat osat siten, etteivät ne missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda mat-kustajien loukkaantumiseen.
• Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.)

- Ota aina huomioon ajoneuvon valmistajan turvallisuusohjeet. Eräitä töitä (esim. turvatyynyn tapaiset järjestelmät jne.) saa tehdä vain koulutuksen saanut ammattihenkilökunta.

HUOMAUTUS!

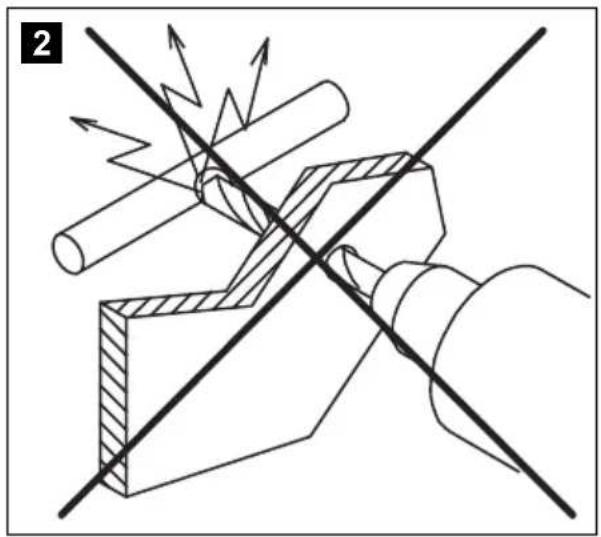

• Huolehdi poratessasi siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita.
• Pyöristä kaikkien reikien reunat ja käsittele ne ruostesuoja-aineella.

Noudata seuraavia ohjeita sähköisiin osiin liittyvissä töissä:

HUOMAUTUS!

• Käytä sähköjohtimien jännitteisyyden tarkastamiseen vain diodin testikynää tai volttimittaria. Loistelampulla toimivat testikynät ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.
• Huolehdi ennen sähköjohtojen vetämistä siitä, että ne
• ei ole taitteella tai kierteellä,
• eivät hankaa reunoihin,
• eivät kulje suojaamattomina teräväreunaisista rei'istä.
• Eristä kaikki johtimet ja liitännät.
• Kiinnitä johdot mekaanisen kuormituksen estämiseksi johtokiinnitti-millä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin.

3 Toimituskokonaisuus

Nrokuva 4, sivulla 4	Määrä Nimitys
11 Ohjauslaite
22 Käsilähetin
31 Elektroninen avain
41 Avainpidike ja tila-LED
51 Konepellin kontaktikytkin
62 Ultraäänianturit
71 Ultraäänimoduuli
81 Liitäntäjohto
-2 Varoitustarra
-1 Kiinnitys- ja asennusmateriaali

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys	Tuotenro
Lisäsireeni MS-620SI
Lisäsireeni backup-toiminnolla MS-670SI
Radiokaukosäädin 9101300009
Elektroninen avain MS-670-EK
Radio-liiketunnistin	9101600003
Radio-magneettianturi	9101600002
Kaasuhälytin MSG150	MSG-150-N
Säätömoottori	ML-11
Estodiodi 1N4007	600535

5 Määräysten mukainen käyttö

MagicSafe MS660 (tuotenro 9101600001) henkilöautoihin ja matkailuautoihin asennettava varashälytin. Se tarjoaa ajoneuvolle ja sen sisällä oleville tavaroille lisäsuojaa varkauksia vastaan.

6 Tekninen kuvaus

6.1 Toimintakuvaus

MagicSafe MS660 on varashälytin, jossa on kaksi ultraäänianturia. Se on tarkoitettu ajoneuvoille, joiden ajoneuvojännite on 12 V. Se liitetään ajoneuvon äänimerkkiin tai lisähälytyssireeniin.

MagicSafe-varashälytin suojaa ajoneuvot ja niiden sisällön varkauksilta.

Kun varashälytin on aktivoitu, hälytys tapahtuu kun

• ovi, tavaratila tai konepelli avataan,
  • virta kytketään päälle tai
• ajoneuvon sisätilan anturi ilmaisee liikkeen.

MagicSafe MS660 tarjoaa seuraavat toiminnot:

• Aktivointi ja käytöstä poisto käsilähettimellä Jos käsilähetin katoaa tai menee rikki, voi varashälyttimen sammuttaa elektronisella avaimella tai henkilökohtaisella tunnistusnumerolla (PIN-koodi).
• Sisätilan valvonta ultraääniantureilla
• Ohjelmoitava lähtö mukavuustoimintoja varten Siten voit esim. sulkea sähköikkunat varashälyttimen aktivoinnin kautta.
• Tulo ylimääräisten ovikontaktien, konepellin tai tavaratilan kontaktikytkimen liittämiseksi
• Kaasuhälyttimen MSG150 liittäminen (lisävaruste)
• Langaton koodaus jopa 15 eri radioanturin koodaamiseen (lisävaruste):
• Radio-liiketunnistin tilan valvontaan
• Radio-magneettianturit, esim. kattotelineen, matkailuauton säilytystilojen tai matkailuauton ikkunoiden valvomiseen

6.2 Käsilähettimen käyttölaitteet

Käsilähettimissä on seuraavat käyttölaitteet:

kuva 5, sivulla 4

Nimitys Toiminto

1 Painike "sulkeminen" Varashälyttimen aktivointi
2 Painike "COMFORT" Mukavuuslähdön aktivointi
3 Painike "avaaminen" Varashälyttimen poisto käytöstä
4 Merkki-LED (sininen)

6.3 MagicSafen mahdolliset toimintatilat

Varashälytin tuntee seuraavat viisi toimintatilaa:

- käyttövalmis

Varashälytin on jatkuvasti käyttövalmis heti, kun se on asennettu ja liitetty asianmukaisesti. Tässä tilassa se ei kuitenkaan laukaise hälytystä.

- päällekytkeytymisaika

Varashälyttimessä on noin 30 s päällekytkeytymisaika.

Päällekytkeytymisajan optisena näyttönä palaa avainpidikkeen tila-LED.

- aktivoitu

Varashälytin voi laukaista hälytyksen, kun se on aktivoitu. Näin on esimerkiksi, kun jokin ovi murretaan auki, konepelti avataan tai ajoneuvoon astutaan sisälle. Sinun tulee sammuttaa varashälytin, kun haluat lähteä liikkeelle. Tällöin se on jälleen "käyttövalmis"-tilassa.

Aktivoinnin optisena näyttönä palaa avainpidikkeen tila-LED.

- hälytys lauennut

Kun hälytys laukaistaan, ilmaistaan tämä optisella ja akustisella signaalilla.

- tehdasasetus

Voit asettaa nk. tehdasasetukset, esim. viedäksesi ajoneuvon tarkastukseen tai korjaukseen (katso kap. "Tehdasasetusten säätäminen" sivulla 361). Tehdasasetuksissa kaikki tallennetut säädöt säilyvät muistissa, myös siinä tapauksessa, että akku irrotetaan. Varashälyttimen voi aktivoida ja poistaa käytöstä ilman käsilähetintä tai elektronista avainta.

Päällekytkeytymisajan optisena näyttönä avainpidikkeen tila-LED syttyy 15 sekunnin välein.

7 MagicSafen asennus

OHJE

Anna ammattimiehen asentaa varashälytin, jos sinulla ei ole riittävää teknistä tietämystä, joka koskee komponenttien asentamista ja liittämistä ajoneuvoon.

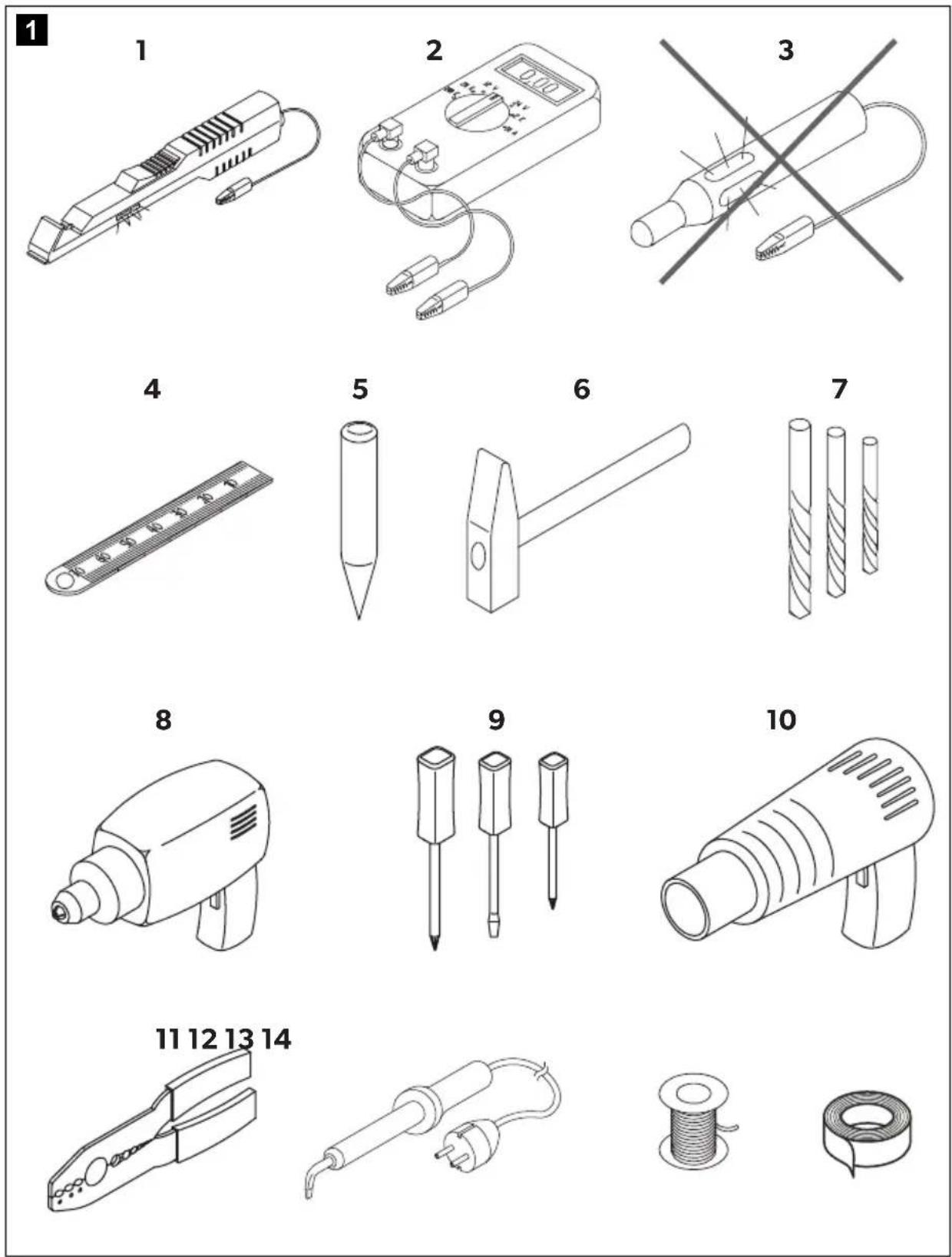

7.1 Tarvittavat työkalut (kuva 1, sivulla 3)

Kiinnittämiseen ja asentamiseen tarvitset seuraavia työkaluja:

• Mitta (4)
• Merkkipuikko (5)
• Vasara (6)
• Poranteräsarja (7)
• Porakone (8)
• Ruuvimeisseli (9)

Sähköliitäntää ja sen tarkastamista varten tarvitset seuraavia apuvälineitä:

• Diodijännitekynä (1) tai volttimittari (2)
• Lämminilmapuhallin (10)
- Abiko-pihdit (11)
- Mahd. juotoskolvi (12)
- Mahd. juotostinaa (13)
- Eristysnauhaa (14)
- Kutistemuovisukka
• Mahd. johdon läpivientiholkkeja

Johtojen kiinnittämiseen tarvitaan mahdollisesti vielä lisää ruuveja ja johtokiinnittimiä.

7.2 Ohjauslaitteen asennus

▶ Valitse sopiva asennuspaikka (kuva 6, sivulla 5).

OHJE

Noudata asennuspaikkaa valitessasi seuraavia ohjeita:

▶ Asenna ohjauslaite

– matkustamotilaan,
– pääliitäntäjohto alaspäin,
- kojelaudan alle,
- ei voimakkaiden sähkökenttien, esim. virtajohtimien tai keskusohjaus-elektroniikan, vaikutusalueelle,
– ei suoraan ilmasuuttimien viereen.

Käytä mahdollisuuksien mukaan ajoneuvossa valmiina olevia reikiä.
▶ Ruuvaa ohjauslaite oheisilla ruuveilla tiukasti kiinni tai käytä kaksipuolista teippiä.

7.3 Ultraäänimoduulin asennus

▶ Valitse sopiva asennuspaikka ohjauslaitteen lähellä.
▶ Ruuvaa ultraäänimoduuli oheisilla ruuveilla tiukasti kiinni tai käytä kaksipuolista teippiä.

7.4 Ultraääniantureiden asennus

▶ Valitse sopiva asennuspaikka vasemmasta ja oikeasta A-pylväästä.
▶ Suuntaa ultraäänianturit takalasin keskelle.
▶ Ruuvaa ultraäänianturit oheisilla ruuveilla kiinni.
▶ Vedä johto A-pylvästä alas ja kojelaudan ultraäänimodulille.

7.5 Konepellin kontaktikytkimen asennus

Tämä kytkin täytyy asentaa vain silloin, jos ajoneuvossa ei ole valmiiksi vastaavaa kytkintä.

▶ Valitse sopiva kohta moottoritilasta.
▶ Poraa puskuriin reikä, joka läpimitta on 8 mm.
▶ Huomaa asennuksen yhteydessä, että etäisyys suljettuun konepeltiin on vähintään 22 mm ja enintään 27 mm.
Selvitä tämä etäisyys, esim. muovailuvahan avulla.
Voit pienentää minimietäisyyttä vielä esim. lyhentämällä kytkintä.
▶ Tarkasta kytkentätoiminto asennuksen jälkeen.

7.6 Avainpidikkeen asennus

OHJE

Ota asennuspaikkaa valitessasi huomioon johtojen pituudet.

▶ Valitse sopiva asennuspaikka kojelaudan alueelta.
▶ Poraa puskuriin reikä, joka läpimitta on 15 mm.
▶ Työnnä avainpidikettä poraukseen, kunnes se lukittuu.

7.7 Hälytysireenien asennus (lisävaruste)

Ajoneuvon merkkiäänen sijaan voit liittää hälytyssireenin (esim. tuotenro MS-620SI tai MS-670SI).

HUOMAUTUS!

Huomioi asennuksessa, että asennuspaikka ei tule roiskevesialueelle eikä se ole pakoputkilaitteiston lähellä.

▶ Asenna hälytysireeni moottoritilaan.

7.8 Lisäradioantureiden asentaminen (lisävaruste)

Radio-magneettianturin asentaminen (kuva 7, sivulla 5)

Radio-magneettiantureilla voit varmistaa esim. kattoluukut tai matkailuauton säilytystilat tai ikkunat.

Noudata asennuksessa seuraavia ohjeita:

• Asenna radio-magneettianturit ajoneuvon sisätilaan.
• Etäisyys magneettien (3) ja anturin (1) välillä ei saa olla yli 15 mm.
• Suuntaa anturi siten, että LED (2) osoittaa magneeteista (3) pois.

▶ Kiinnitä magneetit (3) oveen tai ikkunaan.

Kiinnitä anturi (1) kaksipuolisella teipillä kiinteään osaan (esim. oven tai ikkunan kehykseen). Älä peitä lattian ruuveja teipillä.

▶ Testaa, onko etäisyys tarpeeksi pieni: Kun avaat oven, tulee LEDin (2) vilkkua lyhyesti kerran.

Radio-liiketunnistimen asentaminen

Noudata liiketunnistimen asennuspaikkaa valitessasi seuraavia ohjeita:

• Valitse asennuspaikka siten, että ajoneuvon sisätila on kokonaan valvottuna (kuva 8, sivulla 5).
• Liiketunnistin voi tunnistaa liikettä korkeintaan 12 m päästä. Se ei voi tunnistaa liikettä kiinteiden esineiden, esim. väliseinien takaa. Käytä useampia liiketunnistimia.
• Pyri hyvällä sijoittamisella välttämään kuolleita kulmia.
• Älä asenna liiketunnistinta yli 2 m korkeuteen ajoneuvon lattiasta.
• Älä asenna liiketunnistinta lämpölähteiden, esim. lämmityslaitteiden tai lämpimän ilman poistosuuttimien lähelle.

▶ Paina liiketunnistimen koteloa molemmilta puolilta kevyesti ja irrota se takaosasta (kuva 9, sivulla 6).
▶ Ruuvaa takaosa sopivaan asennuspaikkaan.
▶ Aseta kotelo uudelleen takaosaan ja anna sen lukittua.

7.9 Kaasuhälyttimen MSG150 asentaminen (lisävaruste)

▶ Asenna kaasuhälytin kuten siihen kuuluvassa käyttöohjeessa kuvataan.

8 MagicSafen sähköliitännät

HUOMAUTUS!

Katalysaattorilla varustetuissa ajoneuvoissa tulee bensiinipumppu poistaa käytöstä sähköisten liitäntöjen aikana.

Varashälyttimen kokonaiskaavion löydät kohdasta: kuva 11, sivulla 7

Nro Nimitys

1 Liitäntäjohdon 9-napainen pistoke (KL)
2 Liitäntäjohdon 15-napainen pistoke (hälytys)
3 Mukavuuslähtö
4 Hälytyssireeni backup-toiminnolla (MS-670SI)
5 Massaohjattu tulo optionaalisille lisävarustemoduuleille
6 Massaohjattu lähtö optionaalisille lisävarustemoduuleille
7 Käynnistysesto (esim. bensiinipumppuun, starttimoottoriin) tai äänimerkki/sireeni (MS-620SI)
8 Konepellin kontaktikytkin
9 Käynnistysesto (esim. bensiinipumppuun, starttimoottoriin) tai äänimerkki/sireeni (MS-620SI)
10, 11 Vilkku
12 Antenni
13 Ajoneuvon akku (käynnistysakku)
14 Kytketty plus (virta, liitin 15)

Nro Nimitys

15 3-napainen pistoke ultraäänimoduulin liitäntään
16 Ultraäänianturit
17 Punainen pistokeliitäntä ultraäänianturi – ultraäänimoduuli
18 Ultraäänimoduuli
19 Valkoinen pistokeliitäntä ultraäänianturi – ultraäänimoduuli
20 Samanaikainen ovikontaktikytkimen ja tavaratilan kontaktikytkimen liitäntä (vain estodiodeilla!)
21 Liitäntä vain ovikontaktikytkimeen (ilman estodiodia!)
22 Punainen pistokeliitäntä avainpidike
23 Valkoinen pistokeliitäntä avainpidike
24 Avainpidike sis. tila-LEDin

Kaikki pistokkeet on koodattu siten, että niitä ei voida liittää väärin päin.

8.1 Johtojen vetäminen

Huolehdi ennen johtojen vetämistä siitä, että ne

• eivät ole voimakkaasti taitteella tai kierteellä,
• eivät hankaa reunoihin,
  • eivät kulje suojaamattomina teräväreunaisista rei'istä (kuva 3, sivulla 4).

HUOMAUTUS!

Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia (kuva 2, sivulla 4).

Käytä olemassa olevia reikiä ja niiden kumitulppia mahdollisuuksien mukaan vetäessäsi johtoja moottori- tai tavaratilaan.

Jos reikiä ei ole, poraa halkaisijaltaan n. 13 mm:n kokoinen reikä ja käytä johdonläpivientiholkkia.

OHJE

Vedä johtojen pistokeliittimet johdonläpivientiholkkien läpi ennen holkin kiinnittämistä koriin.

▶ Vedä johdot moottori- tai tavaratilaan siten, että ne eivät voi missään tapauksessa vahingoittua (esim. kiven iskusta).
▶ Eristä kaikkien käyttämättä jäävien johtojen päät.

8.2 Liitäntäjohdon liittäminen ohjauslaitteeseen

▶ Työnnä liitäntäjohdon pistokkeet ohjauslaitteen vastaaviin liittimiin.

8.3 15-napaisen pistokkeen liitäntäjohdinten liittäminen

Musta (P1)

Tämä johdin on antenni eikä sitä tarvitse liittää.

▶ Pidä antennin ja metallisten osien välillä vähintään 1 cm:n etäisyys.

Punainen (P2)

▶ Liitä tämä johdin johtimeen, jossa on jatkuvasti +12 V -jännite (liitin 30).

Valkoinen/musta (P3)

▶ Liitä tämä johdin ajoneuvon vasempaan vilkkujohtimeen.

Musta/vihreä (P4)

▶ Liitä tämä johdin ajoneuvon oikeaan vilkkujohtimeen.

Vihreä/Keltainen (P5) ja vihreä (P10), Tehtaalla asetettu käynnistyksen estoon.

Nämä johtimet toimivat jonkun virtapiirin katkaisijana (esim. bensiinipumppu, käynnistin jne.). Lähtöä (vihreä/keltainen) saa kuormittaa korkeintaan 10 A.

▶ Katkaise johdin sähkölaitteesta (kuva 10 1, sivulla 6) massaan (kuva 10 A, sivulla 6) tai akkuun (kuva 10 B, sivulla 6).
▶ Liitä vihreä ja vihreä/keltainen johdin, kuten kuva 10, sivulla 6 näyttää.

Vaihtoehtoisesti johtimeen vihreä/keltainen (P5) voi liittää sireenin MS-620SI tai ajoneuvon äänimerkin (katso ohjelmistotoiminto nro 13 ja 9).

Sireenin MS-620SI (lisävaruste) liittäminen

▶ Liitä keltainen ja vihreä/keltainen johdin sireeniin MS-620SI, kuten kuva 12, sivulla 8 näyttää.
▶ Ohjelmoi ohjelmistotoiminto 13 asetukselle "hälytyslähtö".
▶ Ohjelmoi ohjelmistotoiminto 9 asetukselle "sireeni".

Ajoneuvon äänimerkin liittäminen

▶ Liitä keltainen ja vihreä/keltainen johdin ajoneuvon äänimerkkiin kuten kuva 13, sivulla 8 näyttää.
▶ Ohjelmoi ohjelmistotoiminto 13 asetukselle "hälytyslähtö".
▶ Ohjelmoi ohjelmistotoiminto 9 asetukselle "äänimerkki".

HUOMAUTUS!

Ajoneuvon äänimerkkiä liittäessä tulee käyttää työvirtapiiriä vapaakulkuisella diodilla, kuormitus tulee olla vähintään 20 A.

Vapaa pistokepaikka (P6)

Ei käytössä.

Oranssi (P7)

▶ Liitä tämä johdin johonkin liitäntään, joka kytkeytyy virran mukana (liitin 15).

Harmaa (P8)

Liitä tämä johdin konepellin kontaktikytkimeen (kuva 11 8, sivulla 7). Tehtaalla on asetettu kytkin, joka on suljettu kun konepelli on auki. Jos tulee käyttää alkuperäiskytkintä, joka on auki konepellin ollessa auki, voi tämän ohjelmoida ohjauslaitteeseen, katso kap. "Toiminto 15 (Konepellin kontaktin tulo)" sivulla 350.

Sininen (P9)

Tämä on ultraäänimoduulin signaalijohdin. Se päättyy 3-napaiseen kompaktipistokkeeseen (kuva 11 15, sivulla 7).

Vihreä (P10)

Katso P5.

Musta (P11)

▶ Liitä tämä johdin maahan (liitin 31).

Punainen (P12)

Liittää avainpidikkeen ohjauslaitteeseen.

Keltainen (P13)

OHJE

Tavaratilan kontaktikytkin tulee liittää vain, jos matkustamon valaistus (sisätilan valo) pysyy pimeänä, kun tavaratila avataan. Käytä tässä tapauksessa keltaisen johtimen kahta diodia kuten kytkentäkaaviossa kuvataan (kuva 11 20, sivulla 7).

▶ Liitä tämä johdin kuljettajan oven ovikontaktikytkimeen ja tarvittaessa tavaratilan kontaktikytkimeen.

Tehtaalla on asetettu kytkin, joka on suljettu kun ovi on auki. Jos kytkin on auki kun ovi on auki, voi tämän ohjelmoida ohjauslaitteessa, katso kap. "Toiminto 16 (Ovi-kontaktin/tavaratilan tulo)" sivulla 350.

OHJE

Jos keltaisen johtimen liittäminen ovikontaktikytkimeen ei ole ajoneuvossasi mahdollista, uusien käsilähetinten, elektronisten avainten tai radioanturien opettamiseksi keltainen johdin täytyy kytkeä maahan (katso kap. "Käsilähettimen, elektronisen avaimen ja radioanturin koodaaminen/PIN-koodin määritys" sivulla 356).

Musta (P14)

Liittää avainpidikkeen ohjauslaitteeseen.

Valkoinen + musta (P15)

Valkoisessa johtimessa on lisänä massaohjattu lähtö optionaalisille lisävarustemoduuleille.

Musta johdin on ultraäänimoduulin massajohdin.

8.4 9-napaisen pistokkeen liitäntäjohdinten liittäminen (keskuslukitus)

MagisSafessa on universaaliliitännät keskuslukituksille, jotta sarjavarusteena asenne-tut keskuslukituslaitteistot ja moottoritoimiset jälkiasennetut keskuslukituslaitteistot voidaan liittää siihen.

Keskuslukitukseen liittäminen

▶ Selvitä alkuperäisen keskuslukituslaitteiston kytkentätoiminto.

Tätä varten tarvitset keskuslukituksen kytkentäkaavion, jonka saat autokauppi- aalta.

Jos käytettävissä ei ole alkuperäisiä kytkentäkaavioita, toiminnot täytyy mitata ohjausjohtimista, jotka johtavat keskuslukituksen ohjauslaitteesta ajoneuvon oveen.

HUOMAUTUS!

Liitä MagicSafe vain keskuslukituksen ohjausjohdinten avulla, ei muiden johdinten avulla.

Liittäminen muihin kuin ohjausjohtimiin tai väärän kytkentäkaavion käyttäminen voi johtaa keskuslukituksen tai käsilähettimen vioittumiseen.

▶ Selvitä keskuslukituksen ohjauksen kestoaika.

Tietyissä ajoneuvoissa, esim. Mercedeksessä, saattaa olla niin, että 0,7 sekunnin ohjausaika ei riitä keskuslukituksen täyteen ohjaamiseen. Tällaisissa tapauksissa ohjausaika täytyy säätää ohjelmistotoiminnolla 3 (Ovensulkukontaktin pulssi- kesto) 3 sekuntiin, katso kap. "Ohjelmistotoiminnot" sivulla 346.

▶ Liitä MagicSafe sopivan kytkentäkaavion mukaisesti:

- Ajoneuvot, joiden kuljettajan ovessa ei ole säätömoottoria (kuljettajan ovea ei voida salvata ja vapauttaa apuohjaajan oven kautta), tai alipainekeskuslukitukset ilman sähköistä ohjausjohdinta: kuva 14, sivulla 9

Tällöin tarvitset kuljettajan oveen lisäksi säätömoottorin, tuotenro ML-11.

• Kaksi miinuksesta +12 V:iin kytkeytyvää johdinta: kuva 15, sivulla 9
  • Kaksi +12 V -impulssiohjausjohdinta: kuva 16, sivulla 10
  • Kaksi miinusimpulssiohjausjohdinta: kuva 17, sivulla 10
• Yksi avoin ja miinusimpulssiohjausjohdin: kuva 18, sivulla 11
• Yksi +12 V ja miinusimpulssiohjausjohdin: kuva 19, sivulla 11
• Liitäntä keskuslukitukseen MagicLock ML44 ja ML22: kuva 20, sivulla 12

Nro kuva 15- kuva 19

Nimitys

1 Ajoneuvon oman keskuslukituksen ohjauslaite

▶ Eristä liittämättä jäävät johdot.

Harmaa/valkoinen (P4)

Tässä johtimessa on lisäksi massaohjattu tulo optionaalisille lisävarustemoduuleille (esim. johdotetut magneettikontaktikytkimet).

Sininen (P5)

Tähän johtimeen voi liittää erillisen backup-sireenin MS-670SI (lisävaruste).

▶ Liitä sininen johdin siten kuin kuva 11, sivulla 7 osoittaa sireeniin MS-670SI.

MS-670SI:n harmaa johdin

Jos olet asentanut MS660:n konepeltikontaktikytkimen (katso kap. "Konepellin kontaktikytkimen asennus" sivulla 333), sireenin MS-670SI harmaa johdin täytyy liittää siihen.

▶ Yhdistä harmaan johtimen toinen pää konepeltikontaktikytkimeen.
▶ Yhdistä harmaan johtimen toinen pää MS660:n (P8) harmaaseen johtimeen.

Vihreä/punainen

Tämä johdin on mukavuuslähtö. Mukavuuslähtö johtaa maahan ja sitä voidaan kuormittaa 1 A:iin asti.

HUOMAUTUS!

Sähkölaitteita liitettäessä yli 1 A:n ottoteholla (esim. lähivalot), tulee käyttää lisäksi työvirtapiiriä.

Mukavuustoiminnolla voit esim:

• sulkea ikkunat
• sulkea kattoluukun
• kytkeä lähivalot
• aukaista tavaratilan tai tankin korkin lukituksen
• kytkeä seisontalämmityksen päälle

OHJE

Mukavuustoimintoja varten tarvitset asennustasi vastaavasti mukavuusmoduulin tai työvirtapiirin vapaakulkuisella diodilla.

8.5 Muiden liitäntäjohdinten liittäminen (kuva 11, sivulla 7)

Avainpidikeen liittäminen

▶ Työnnä liitäntäjohdon punainen kaksinapainen pistoke (22) avainpidikkeen punaiseen liittimeen (22).
▶ Työnnä liitäntäjohdon valkoinen kaksinapainen pistoke (23) avainpidikkeen valkoiseen liittimeen (23).

Ultraäänimoduulin liittäminen

▶ Työnnä valkoinen kolminapainen pistoke (15) ultraäänimoduulin liitäntään (18).

Ultraääniantureiden liittäminen

▶ Työnnä ultraäänianturijohdon punainen pistoke (17) ultraäänianturin punaiseen liittimeen (17).
▶ Työnnä ultraäänianturijohdon valkoinen pistoke (19) ultraäänianturin valkoiseen liittimeen (19).

8.6 Kaasuhälyttimen MSG150 (lisävaruste) liittäminen (kuva 21, sivulla 12)

▶ Irrota 12 V -pistoke kaasuhälyttimen johdosta.
▶ Poista eristys johdon päästä n. 10 cm:n matkalta.
▶ Liitä musta johdin maahan (liitin 31).
▶ Liitä kaasuhälyttimen keltainen ja oranssi johdin MS660:n valkoiseen johtimeen.
▶ Liitä punainen johdin johtimeen, jossa on jatkuvasti +12 V -jännite (liitin +30). Johtimessa täytyy olla suojana 1 A -sulake.

Kun kaasuhälytin tulee kytkeä päähälyttimenä varashälyttimeen, liitä molemmat relekontaktit seuraavasti:

▶ Liitä relekontakti 1 (1) maahan (liitin 31).
▶ Liitä relekontakti 2 (2) MS660:n harmaaseen/valkoiseen johtimeen.

9 Toiminnan testaaminen

9.1 Käsilähettimen testaaminen

▶ Testaa kaikki kytkentätoiminnot molemmilla käsilähettimillä.

Koodaa käsilähetin, jos laitteisto ei reagoi siihen (ks. kap. "Käsilähettimen, elektronisen avaimen ja radioanturin koodaaminen/PIN-koodin määritys" sivulla 356).

OHJE

Käsilähettimen kantavuutta voi rajoittaa suuret metalliesineet ja voimakkaat sähköiset kentät. Se on yleensä 10 m – 20 m.

9.2 Keskuslukituksen testaaminen

Kun aktivoit varashälyttimen (ks. kap. "MagicSafen aktivoiminen" sivulla 353), MacigSafen täytyy lukita ajoneuvo keskuslukituksen ollessa liitettynä siihen. Kun otat varashälyttimen pois käytöstä, (ks. kap. "MagicSafen sammuttaminen" sivulla 354) MagicSafen täytyy avata ajoneuvo jälleen.

Jos ohjelmistotoiminto 11 ("lukitus/avaus virran mukana") on ohjelmoitu, MagicSafen tulee sulkea keskuslukitus n. 5 s virran päälle kytkemisen jälkeen, jos ovet ovat kiinni. Virran pois kytkemisen jälkeen MagicSafe avaa keskuslukituksen jälleen.

Jos keskuslukitus ei reagoi vastaavalla tavalla, toimi seuraavasti:

▶ Tarkasta keskuslukituksen sähköinen liitäntä.
▶ Tarkasta, onko ajoneuvossasi ohjelmistotoiminto "3: ovensulkemiskontaktin pulssikesto" (ks. kap. "Ohjelmointi" sivulla 351).
▶ Tarkasta, mille arvolle ohjelmistotoiminto 3 on säädetty.

9.3 Ultraääniantureiden herkkyyden testaaminen

Ultraääniantureiden herkkyys asetetaan ultraäänimoduulista.

Käännä ultraäänimoduulin alapuolella olevaa säätöruuvia suuntaan "+" herkkyyden lisäämiseksi tai...
käännä ultraäänimoduulin säätöruuvia vastakkaiseen suuntaan herkkyyden vähentämiseksi.
▶ Sammuttaaksesi ultraäänimoduulin, käännä ultraäänimoduulin säätöruuvia rajoittimeen asti suuntaa " + " vastaan.

OHJE

Jos ultraäänianturit on säädetty liian herkäksi, ohi ajavat ajoneuvot voivat laukaista hälytyksen. Säädä herkkyys siksi huolellisesti, ei liian korkeaksi.

Löydät oikean säädön seuraavalla tavalla:

▶ Poista varashälytin käytöstä (ks. kap. "MagicSafen sammuttaminen" sivulla 354).
▶ Avaa etummaisia sivuikkunoita noin 20 cm.
▶ Aktivoi varashälytin kun ovet, konepelti ja tavaratilan luukku ovat kiinni.
▶ Liikuta ulkoa esinettä ajoneuvon sisään.
– Jos hälytys laukeaa, ennen kuin liikutat esinettä ajoneuvoon, vähennä herkkyyttä.
– Jos hälytys ei laukea, nosta herkkyyttä.

OHJE avoautoille ja ajoneuvoille kuomukatolla

Ajoneuvoilla, joissa on kangas- tai muovikatto, tulee ultraääniantureiden herkkyyttä vähentää voimakkaasti tai ottaa kokonaan pois käytöstä.

Tarkasta koputtamalla suljettuun katteeseen, laukaiseeko MagicSafe hälytyksen katteen liikkeistä.

9.4 Muiden hälytystulojen testaaminen

Tarkasta vuorotellen kaikkien hälytystulojen toiminta laukaisemalla hälytys jokaisen tulon kautta.
Laske sen jälkeen tila-LEDin vilkkusignaalit. Jos vilkkusignaalit eivät vastaa ilmoitettua arvoa, liitännät ja johtoyhteydet täytyy tarkastaa.

Vilkku-signaalien määrä	Hälytyksen syy
0 (tila-LED pois) Ei laukaistua hälytystä
1 Jännitekatkos-anturi
2 Ultraäänianturit (sisätila)
3 Ovi-/tavaratilan kontaktikytkimet
4 Konepellin kontaktikytkin
5 Virta
7 Ylimääräinen hälytystulo
8 Radioanturi
9 Käsilähettimen heikko paristo

9.5 Optisten ja akustisten signaalien testaaminen

▶ Laukaise hälytys.

Hälytyksen aikana kaikkien vilkkujen täytyy toimia ja ajoneuvon äänimerkin tai hälytyssireenin sekä tila-LEDin täytyy ilmaista hälytys.

10 MagicSafen ohjelmointi

10.1 Ohjelmistotoiminnot

MagicSafe tarjoaa erilaisia ohjelmistotoimintoja, joita voit muuttaa seuraavan taulukon mukaan.

Lihavoidut arvot merkitsevät tehdasasetuksia.

Nro Ohjelmistotoiminto	Painike "sulkemi-nen"	Painike "avaami-nen"
1 Sireeniääni – kuittausääni aktivoita-essa tai suljettaessa	Päällä Pois
2 Jännitekatkos-anturi Päällä Pois
3 Ovensulkukontaktin pulssikesto 0,7 s 3 s
4 Mukavuuslukitus(→ nro 19)	Päällä Pois
5 Käynnistyksen katkaisu(→ nro 13)	Päällä Pois
6 Automaattinen uudelleenaktivointi	Päällä	Pois
7 Itseaktivointi Päällä Pois
8 Mukavuuslähdön kytkentäaika(→ nro 18)	20 s	1 s
9 Sireenin/ajoneuvon äänimerkin valinta(→ nro 13)	Sireenit	Äänimerkki

Nro	Ohjelmistotoiminto	Painike "sulkemi- nen"	Painike "avaami- nen"
10	Keskuslukituksen lukitseminen itseaktivoinnissa	Päällä Pois
11	Lukitus/avaus virran mukana Päällä Pois
12	Hälytyshavainto lisääantureille	Lisäanturi	Lisäanturi ja ultraää- nianturi
13	Lisäreleen toiminto Käynnistyksen esto	(→ nro 5)	Hälytyslähtö (→ nro 9)
15	Konepellin kontaktin tulo Kytkin avattu konepel- lin ollessa auki (12 V mitattu)		Kytkin suljettu konepellin ollessa auki (0 V mitattu)
16	Ovikontaktin/tavaratilan tulo Kytkin avattu oven ollessa auki (12 V mitattu)		Kytkin suljettu oven ollessa auki (0 V mitattu)
18	Car Finder / mukavuustoiminto päällä	Car Finder Mukavuustulo
			päällä (→ nro 8)
19	Mukavuuslukituksen kytkentäaika	25 s (auto)	manuaalinen (→ nro 4)
20	Viallisten ovikontaktien poisto käytöstä	Päällä Pois
24	Optiset signaalit	Hätävilkku	Vilkku

10.2 Ohjelmistotoimintojen selitykset

Toiminto 1 (Sireeniääni – kuittausääni aktivoitaessa tai suljettaessa)

Tämä toiminto mahdollistaa sireenin kuittausäänen, kun varashälytin kytketään päälle ja pois.

OHJE

Jos kuittausääni otetaan käyttöön akustisena vahvistuksena, varashälytin ei enää vastaa säädöstä 95/56/EY.

Käyttöoikeus ajoneuvollesi raukeaa tämän direktiivin voimassaoloalueella!

Toiminto 2 (Jännitekatkos-anturi)

Tällä toiminnolla jännitekatkos-anturin voi ottaa käyttöön tai käytöstä pois. Anturi reagoi, kun ajoneuvon akun kuormitus on vähintään 12 wattia ja se laukaisee hälytyksen.

Toiminto 3 (Ovensulkukontaktin pulssikesto)

Tietyissä ajoneuvoissa (esim. Mercedes-Benz), saattaa olla niin, että 0,7 sekunnin ohjausaika ei riitä keskuslukituksen täyteen ohjaamiseen. Sellaisessa tapauksessa ohjausaika tulee säätää 3 sekuntiin tällä ohjelmistotoiminnolla.

Toiminto 4 (Mukavuuslukitus)

Tällä otetaan mukavuuslukitus käyttöön tai käytöstä pois, katso kap. "Mukavuusluki-tuksen käyttäminen" sivulla 359.

Toiminto 5 (Käynnistyksen katkaisu)

Tällä toiminnolla voit kytkeä käynnistyksen eston päälle tai pois.

Käynnistyksen esto aktivoituu:

• 30 s virran katkaisun jälkeen (käyttötila "käyttövalmis", katso kap. "MagicSafen mahdolliset toimintatilat" sivulla 330)
• 60 s sen jälkeen, kun varashälytin otettiin kaukosäätimellä pois käytöstä (käyttötila "käyttövalmis", katso kap. "MagicSafen mahdolliset toimintatilat" sivulla 330)

Tätä toimintoa voi käyttää ainoastaan, jos toiminto 13 on ohjelmoitu "käynnistyksen estolle.

Toiminto 6 (Automaattinen uudelleenaktivointi)

Tämä toiminto aktivoi varashälyttimen uudelleen, jos tämä otettiin vahingossa tai huomaamatta pois käytöstä. Tämä tapahtuu, jos varashälytin otettiin pois käytöstä ja 40 s aikana ei avattu ovea.

Toiminto 7 (Itseaktivointi)

Jos toiminto on ohjelmoitu "päälle", varashälytin aktivoituu itsestään virran ollessa katkaistuna noin s sen jälkeen, kun viimeinen ovi suljettiin. Käytöstä poisto on yhä mahdollista käsilähettimellä.

Toiminto 8 (Mukavuuslähdön kytkentäaika)

Voit valita 20 s (esim. lähivalojen ohjaus, Coming Home -toiminto) tai 1 s (esim. takaluukun avaaminen). Tätä toimintoa voi käyttää ainoastaan, jos toiminto 18 on ohjelmoitu "mukavuuslähtö päälle".

Toiminto 9 (Sireenin/ajoneuvon äänimerkin valinta)

Tämä toiminto määrittää, onko käytössä ajoneuvon äänimerkki vai erillinen sireeni (esim. MS-620SI). Asetuksella "sireeni", rele kytkee vakiona päälle 30 s. Asetuksella "äänimerkki" kytkee rele 30 s ajaksi sekuntitahdilla päälle ja pois. Tätä toimintoa voi käyttää ainoastaan, jos toiminto 13 ei ole ohjelmoitu "käynnistyksen estolle".

Toiminto 10 (Keskuslukituksen lukitseminen itseaktivoinnissa)

Tällä määritetään, tuleeko keskuslukituksen lukita ajoneuvo vai ei, kun varashälytin aktivoituu automaattisesti. Tätä toimintoa voi käyttää ainoastaan, jos toiminto 7 on ohjelmoitu "päälle".

Toiminto 11 (Lukitus/avaus virran mukana)

Jos tämä toiminto on otettu käyttöön, voit lukita ajoneuvon painamalla painiketta "sulkeminen", kun virta on päällä. Varashälytintä ei oteta tässä tapauksessa käyttöön. Keskuslukitus avaa ajoneuvon automaattisesti, kun virta katkaistaan.

Vaihtoehtoisesti ajoneuvon voi avata painamalla painiketta "avaaminen".

Toiminto 12 (Hälytyshavainto lisääantureille)

MagicSafessa on ylimääräinen hälytystulo (harmaa/valkoinen johdin). Tällä toiminnolla voit määrittää, laukaiseeko tämä anturi hälytyksen yksin vai jos se saa laukaista ainoastaan yhdessä ultraääniantureiden kanssa.

Toiminto 13 (Lisäreleen toiminto)

Tehtaan puolesta tämä toiminto on asetettu käynnistyksen estoksi. Tämä aktivoituu jo käyttötilassa "käyttövalmis", ei vasta hälytyksen tullessa.

Tätä toimintoa voi käyttää ainoastaan, jos toiminto 5 on ohjelmoitu "päälle".

Kun toiminto 13 ohjelmoidaan "hälytyslähdölle", voit tämän rele aktivoida hälytystilanteessa lisähälyttimen (esim. piipparin) tai toisen sireenin tai äänimerkin. Tässä tapauksessa käynnistyksen esto poistuu käytöstä.

Vaihtoehdot sireeni tai äänimerkki voi määrittää toiminnolla 9.

Toiminto 15 (Konepellin kontaktin tulo)

Tällä voit määrittää konepellin kontaktikytkimen kytkennät.

Tehdasasetuksena laitteisto on säädetty suljetuksi kytkimeksi avatulla konepellillä (jännite 0 V). Jos käytettävän kytkimen tulee olla auki konepellin ollessa auki (jännite 12 V), tulee toiminnon 15 olla ohjelmoitu valintaan "kytkin avattu konepellin ollessa auki".

Toiminto 16 (Ovikontaktin/tavaratilan tulo)

Tällä voit määrittää ovikontaktikytkimen ja tavaratilan kontaktikytkimen kytkennät.

Tehdasasetuksena laitteisto on säädetty suljetuksi kytkimeksi avatulla ovella/avatulla tavaratilan luukulla (jännite 0 V). Jos käytettävän kytkimen tulee olla auki oven/tavaratilan luukun ollessa auki (jännite 12 V), tulee toiminnon 16 olla ohjelmoitu valintaan "kytkin avattu konepellin ollessa auki".

OHJE

Tavaratilan kontaktikytkin tulee liittää vain, jos matkustamon valaistus (sisätilan valo) pysyy pimeänä, kun tavaratila avataan.

Toiminto 18 (Car Finder / mukavuustoiminto päällä)

Tällä toiminnolla voit määrittää, kytkeekö painike "COMFORT" ylimääräisiä mukavuustoimintoja (esim. Coming Home -toiminto) vai tuleeko sen toimia Car Finder -toimintona. Jälkimmäisessä tapauksessa vilkut kytketään 10 minuutin ajaksi. Painikkeen "COMFORT" painallus uudelleen sammuttaa vilkut, varashälytin pysyy käytössä. Jos tähänä on ohjelmoitu toiminto "Car Finder", ei toimintoa 8 (mukavuustoiminto) voi käyttää.

Toiminto 19 (Mukavuuslukituksen kytkentäaika)

Toiminto 4 tulee olla ohjelmoitu "päälle", että mukavuuslukitusta voi käyttää. Tässä tapauksessa lukitustoiminto pysyy käytössä niin kauan, kun painiketta "sulkeminen" painetaan. Ajoneuvoilla, joissa on tehdasvarustuksena mukavuuslukitus, voidaan sul- kea esim. ikkunat tai kattoluukku. Vaihtoehtoisesti sulkemisen voi ohjelmoida kiin- teälle 25 s kestolle.

Toiminto 20 (Viallisten ovikontaktien poisto käytöstä)

Ajoneuvoissa, joissa ei ole sisätilan valon viivettä , tulee tämä toiminto pysyä ohjelmoituna "pois" (tehdasasetus).

Ajoneuvoissa, joissa on sisötilan valon viive, voi tämän toiminnon ohjelmoida "päälle", että vahingossa avatut ovet huomataan. Tämä tarkoittaa sitä, että ensimmäisen 15 s aikana varashälyttimen aktivoimisen jälkeen ovi voidaan yhä sulkea ja se pysyy hälytyspiirissä. Jos ovi suljetaan 15 s jälkeen, ei sitä enää valvota.

Toiminto 24 (Optiset signaalit)

Tehdasasetuksena on liitäntä vilkkujohtimiin. Hälytyksen tullessa molemmat varashälyttimen vilkkulähdöt luovat +12 V:n intervallisignaalin.

Jos haluat liittää optiset signaalit hätävilkkukytkimen kautta, tulee tämä toiminto ohjelmoida "hätävilkuille". Tässä tapauksessa molemmista varashälyttimen vilkkuläh-döistä kytketään lyhyt massasignaali. Hälytyksen loputtua (30 s) kytketään toinen massasignaali hätävilkkulaitteen poiskytkemiseksi.

10.3 Ohjelmointi

Huoltotilan käynnistäminen

▶ Poista varashälytin käytöstä kaukosäätimellä: Paina painiketta "avaaminen".
▶ Avaa kuljettajan ovi ja kytke virta päälle.
▶ Pidä painiketta "avaaminen" painettuna ja kytke virta pois.
▶ Vapauta painike "avaaminen".
√ Tila-LED loistaa. Nyt olet ohjelmatilassa.

OHJE

Ohjelmointila lopuu automaattisesti 30 s viimeisen painalluksen jälkeen.

Toiminnon ohjelmointi

Ohjelmoi toiminnot painamalla toistuvasti toiminnon numeroa vastaavan määrän painiketta "sulkeminen" tai "avaaminen", katso taulukko, sivulla 346.

Esimerkki: Haluat ottaa mukavuuslukituksen käyttöön. Tämä on toiminto 4. Paina painiketta "sulkeminen" 4x toiminnon käyttöön ottamiseksi.

Jokaisen painalluksen vahvistamiseksi tila-LED sammuu hetkeksi. Ohjelmoinnin vaiheen vahvistamiseksi tila-LED sammuu 2 s.

Haluamasi arvo tallentuu.

▶ Tee kaikki haluamasi ohjelmointivaiheet.
▶ Kytke ohjelmoinnin lopuksi virta päälle.

11 MagicSafen käyttäminen

11.1 Toimintotaulukko

Seuraavasta taulukosta löydät kaikki toiminnot sekä ohjeet näiden aktivoimiseen.

ToimintoEhto		Painike "sul-keminen"	Painike "avaami-nen"	Painike "COM-FORT"
Aktivoiminen Virta pois ●
Käytöstä poisto Virta pois Varashälytin aktivoitu			●
Ovien manuaali-nen lukitus/avaami-nen sisältä	Virta päällä ●
Aktivointi ilman sisätilan valvontaa	Virta pois	● ● (30 s)
Paniikkitoiminto	Virta pois Varashälytin aktivoitu	● ● (1 s)
Mukavuuslähtö	Virta pois Varashälytin aktivoitu			●
Mukavuuslähtö	Virta pois Varashälytin pois käy-töstä			●

● Paina vastaavaa näppäintä
● ● (1 s) Paina painiketta kaksi kertaa peräkkäin 1 s aikana
● ● (30 s) Paina painiketta kaksi kertaa peräkkäin 30 s aikana

11.2 MagicSafen aktivoiminen

Aktivoi varashälytin manuaalisesti seuraavalla tavalla:

▶ Sulje ajoneuvon ovet.
▶ Paina käsilähettimen painiketta "sulkeminen" noin 1 s ajan.
√ Hätävilkkulaitteisto vilkkuu 2x.
√ Varashälytin aktivoidaan noin 30 s kuluttua. Vahvistuksena tila-LED vilkkuu.

Ajoneuvoissa, joissa on keskuslukitus, varashälyttimen aktivoinnissa lukitaan ovet ja tavaratila. Jos ajoneuvossa on alkuperäinen mukavuustoiminto (esim. sähköikkunat tai sähköinen kattoluukku), lukitaan myös nämä. Voit ohjata näitä mukavuustoimintoja erikseen painikkeella "COMFORT" (katso kap. "Mukavuuslukituksen käyttäminen" sivulla 359).

Jos varashälytin aktivoidaan oven, konepellin tai takaluukun ollessa auki, tila-LED vilkkuu 3 s-tahdissa ilmaistakseen häiriön.

Jos ovi, konepelli tai takaluukku suljetaan seuraavan 15 s aikana, tulee se mukaan hälytyksen piiriin. Jos ovi, konepelti tai takaluukku suljetaan 15 s jälkeen, ei sitä enää valvota.

Varashälyttimen aktivoiminen ajoneuvossa oleskelun ajaksi

Voit säätää varashälyttimen siten, ettei se laukaise hälytystä, jos ajoneuvon sisätilassa havaitaan liikettä, esim. kun kotieläin jätetään ajoneuvoon.

Toimi tällöin seuraavasti:

▶ Paina painiketta "sulkeminen" 30 s aikana kaksi kertaa peräkkäin.
√ Vilkut vilkahtavat kerran.

Varashälyttimen aktivoiminen uudelleen automaattisesti

Voit säätää MagicSafen niin, että varashälytin aktivoituu jälleen automaattisesti (ohjelmistotoiminto 7 "itseaktivointi", tehdasasetuksena ei käytössä), jos ajoneuvoa ei käytetä (ovien avaaminen, virran kytkeminen) 30 s aikana sen jälkeen, kun olet ottanut varashälyttimen pois käytöstä. Tämä ilmaistaan suuntavilkkujen kahdella vilkutuksella.

Keskuslukitusta ei oteta tässä huomioon. Jos haluat, että keskuslukitus lukitsee myös ovet itseaktivoinnissa, aktivoi ohjelmistotoiminto 10 "keskuslukituksen lukitus itseaktivoinnissa" (tehdasasetuksena ei käytössä).

11.3 MagicSafen sammuttaminen

Poista varashälytin käytöstä seuraavalla tavalla:

▶ Paina käsilähettimen painiketta "avaaminen" noin 1 s ajan.
√ Hätävilkkulaitteisto vilkkuu 1x.
√ Jos olet liittänyt varashälyttimen keskuslukitukseen, kaikki ovet avautuvat.

MagicSafe poisto käytöstä ilman käsilähetintä

Voit ottaa varashälyttimen pois käytöstä elektronisella avaimellasi, jos olet kadottanut käsilähettimen, paristot ovat lopussa tai käsilähetin on vioittunut.

▶ Sulje ovi ajoneuvon avaimella.
√ Varashälytin antaa hälytyksen.
▶ Työnnä elektroninen avain paikalleen.
√ Varashälytin otetaan pois käytöstä.

Jos myös elektroninen avain on kadonnut, voi varashälyttimen ottaa pois käytöstä PIN-koodilla. Anna 5-numeroinen PIN-koodisi seuraavasti:

▶ Avaa kuljettajan ovi virta-avaimella ja laukaise täten hälytys.
▶ Odota 30 s kunnes hälytys vaikenee.
√ Tila-LED palaa jatkuvasti.
Kytke virta päälle 1 s ajaksi ja taas pois 5 s aikana.
√ Tila-LED alkaa vilkkua.

Laske vilkkusignaalien määrä, kunnes se täsmää PIN-koodisi ensimmäisen numeron kanssa.

1x vilkku = numero 1, 2x vilkku = numero 2, ..., 9x vilkku = numero 9, 10x vilkku = numero 0.

Kytke vastaavan vilkkumäärän jälkeen virta päälle 1 s ajaksi, kun LED on sammunut. Siten vahvistat numeron.

√ Tila-LED alkaa vilkkua uudelleen.

▶ Vahvista samalla lailla kaikki PIN-koodin numerot.

Esimerkki: Laitteiston PIN-koodi on "01234".

• Tila-LED vilkkuu 10x (= numero 0), sen jälkeen kytke virta päälle ja pois.
• Tila-LED vilkkuu 1x (= numero 1), sen jälkeen kytke virta päälle ja pois.
• Tila-LED vilkkuu 2x (= numero 2), sen jälkeen kytke virta päälle ja pois.
• Tila-LED vilkkuu 3x (= numero 3), sen jälkeen kytke virta päälle ja pois.
• Tila-LED vilkkuu 4x (= numero 4), sen jälkeen kytke virta päälle ja pois.
  PIN-koodi on annettu.

√ Jos olet antanut PIN-koodin oikein, on varashälytin korjaamotilassa, katso kap.

"Tehdasasetusten säätäminen" sivulla 361.

Jos olet antanut väärän PIN-koodin, hälytys alkaa uudelleen. Toista tässä tapauksessa vaiheet alusta uudelleen.

OHJE

Ota huomioon, että aina uutta käsilähetintä tai langatonta radioanturia koodattaessa (magneettikontaktikytkin tai liiketunnistin) PIN-koodi muuttuu! Sen vuoksi on tärkeää, että merkitset ohjeeseen uuden PIN-koodin aina koodauksen yhteydessä.

11.4 Keskuslukituksen kytkeminen MagicSafella

OHJE

Virta tulee olla päällä, kun lukitset käsilähettimen avulla. Muutoin varashälytin aktivoituu myös.

Jos ajoneuvossasi on keskuslukitus, voit lukita ja avata ovet automaattisesti sisältä. Tämä toiminto on tehdasasetuksena pois päältä. Aktivoit ne seuraavasti:

▶ Ohjelmoi ohjelmistotoiminto 11 "lukitus/avaaminen virran mukana" "päälle", katso kap. "Ohjelmistotoiminnot" sivulla 346.

Kun painat painiketta "sulkeminen" virran ollessa päällä, keskuslukitus lukitsee ajoneuvon 3 s ajan. Varashälytin pysyy pois käytöstä.

Kun virta kytketään pois, ovet avataan ilman viivettä.

11.5 Käsilähettimen, elektronisen avaimen ja radioanturin koodaaminen/PIN-koodin määritys

OHJE

• Koodaa kaikki haluamasi käsilähettimet, elektroniset avaimet ja radioanturit (lisävaruste) samalla koodauskerralla. Tämä koskee myös käsilähettimiä, joita olet jo käyttänyt, tai radioantureita, jotka on jo koodattu!
• Koodaa ensin käsilähettimet ja elektroniset avaimet, sitten – jos saatavilla – radio-liiketunnistimet (lisävaruste) ja sen jälkeen radiomagneettianturit (lisävaruste).

Koodaa käsilähettimet, elektroniset avaimet sekä radioanturit (esim. radio-liiketunnis-timet, radio-magneettianturit – lisävaruste) seuraavasti:

Koodaustilaan vaihtaminen

▶ Poista varashälytin käytöstä painamalla painiketta "avaaminen".
▶ Avaa kuljettajan ovi.
▶ Jos olet liittänyt ovikontaktikytkimen, yhdistä MS660:n keltainen johdin maadoituspisteeseen.
Säilytä tämä yhteys koko opetustapahtuman ajan.
▶ Kytke virta päälle.
▶ Paina "COMFORT"-painiketta ja pidä se painettuna.

▶ Katkaise virta.
▶ Vapauta painike.
√ Nyt olet koodaustilassa.
√ Tila-LED vilkkuu 10x vahvistukseksi ja palaa sitten jatkuvasti.

OHJE

Jos et paina 10 sekuntiin mitään painiketta, poistut koodaustilasta uudelleen.

Käsilähettimen koodaus

▶ Paina käsilähettimen "COMFORT"-painiketta.
√ Tila-LED sammuu arvon tallennuksen aikana.
√ Jos tila-LED palaa jälleen jatkuvasti, on käsilähetin koodattu ja voit koodata seuraavan.

OHJE

Poistu koodaustilasta vasta, kun olet koodannut kaikki käsilähettimet, elektroniset avaimet ja radioanturit, joita haluat käyttää. Ne käsilähettimet ja radioanturit, joita ei koodata tässä koodausvaiheessa, poistetaan automaattisesti järjestelmästä. Niitä voidaan käyttää uudelleen vasta, kun ne on koodattu uudelleen.

Elektronisen avaimen koodaaminen

▶ Aseta elektroninen avain avainpidikkeeseen kojelaudassa.
√ Tila-LED sammuu arvon tallennuksen aikana.
√ Jos tila-LED palaajälleen jatkuvasti, on elektroninen avain koodattu ja voit koodata seuraavan.

Radio-liiketunnistimen (lisävaruste) koodaus

▶ Kytke liiketunnistin päälle kytkimellä.
√ Punainen tila-LED liiketunnistimessa vilkkuu.
√ Liiketunnistin on koodattu.

Radio-magneettianturin (lisävaruste) koodaus

▶ Katkaise magneettianturin kontakti (esim. avaamalla radio-magneettianturin varmistama ovi).
√ Punainen tila-LED magneettianturissa vilkkuu 1x.
√ Magneettianturi on koodattu.

PIN-koodin tarkastaminen

Kun kaikki käsilähettimet ja radioanturit (lisävaruste) on koodattu, tila-LED alkaa vilkkua 10 s jälkeen. Tästä sarjasta saat uuden, nykyisen PIN-koodin.

▶ Tarkasta nykyinen PIN-koodi.

Esimerkki:

Tila-LED vilkkuu 10x, sen jälkeen 2 s tauko = numero 0

Tila-LED vilkkuu 1x, sen jälkeen 2 s tauko = numero 1

Tila-LED vilkkuu 2x, sen jälkeen 2 s tauko = numero 2

Tila-LED vilkkuu 3x, sen jälkeen 2 s tauko = numero 3

Tila-LED vilkkuu 4x = numero 4

PIN-koodi on 01234.

OHJE

• Merkitse PIN-koodisi ylös ja säilytä se (esim. tämän käyttöohjeen lopussa, katso sivulla 366)!
  • PIN-koodi muuttuu aina kun käsilähettimet koodataan uudestaan.

Koodaustilasta poistuminen

▶ Kytke virta päälle.
▶ Katkaise virta.
▶ Jos olet liittänyt MS660:n keltaisen johtimen maadoituspisteeseen opetustapahtumaa varten, irrota tämä liitos.
▶ Eristä ja aseta keltainen johdin syrjään.

Käsilähettimen testaaminen

▶ Testaa käsilähettimet. Jos jokin käsilähetin ei toimi, tulee kaikki koodata uudelleen.

11.6 Mukavuuslukituksen käyttäminen

Kun ajoneuvossa on mukavuusmoduuli ja ohjelmistotoiminto 4 "mukavuuslukitus" on aktivoitu, käsilähettimellä voi esim:

• sulkea ikkunat
• sulkea kattoluukun
• lukita tavaratilan tai tankin korkin lukituksen
• kytkeä lähivalot
• kytkeä seisontalämmityksen päälle

Toimi tätä varten seuraavasti:

▶ Paina painiketta "sulkeminen" ja pidä se painettuna, kunnes esim. ajoneuvon kaikki ikkunat on suljettu kokonaan.

OHJE

Vaihtoehtoisesti voit ohjelmoida ohjauksen 25 s kestolle (ohjelmistotoiminto 19, katso kap. "MagicSafen ohjelmointi" sivulla 346).

11.7 Hälytyslähteen näyttäminen

MagicSafe tallentaa laukaistut hälytykset. Muisti voi näyttää viisi viimeistä hälytystilaa.

Kun hälytys on laukaistu, näytetään tämä lyhyesti vilkuilla (0,5 s), kun ajoneuvon ovi avataan.

Näin voit katsoa hälytyksen lähteen:

▶ Poista varashälytin käytöstä painamalla painiketta "avaaminen".
▶ Paina samaan aikaan painikkeita "sulkeminen" ja "avaaminen".
√ Tila-LED näyttää vilkkusignaaleilla viisi viimeistä tallennettua hälytyslähdettä seuraavan taulukon mukaan:

Vilkku-signaa-lien määrä	Hälytyksen syy
1 Jännitekatkos-anturi
2 Ultraäänianturit (sisätila)
3 Oven/tavaratilan kontaktikytkin
4 Konepellin kontaktikytkin
5 Virta
7 Ylimääräinen hälytystulo
8 Radioanturi
9 Käsilähettimen heikko paristo

11.8 Itseaktivoinnin käyttäminen

Itseaktivoinnilla (tehdasasetuksena pois käytöstä) tarkoitetaan varashälyttimen auto-maattista aktivoimista ajoneuvosta poistumisen jälkeen. Tätä varten virran täytyy olla pois päältä ja ovien suljettu.

Ota itseaktivointi käyttöön seuraavasti:

▶ Ohjelmoi ohjelmistotoiminto 7 "itseaktivointi" asetukselle "päällä".
√ Varashälytin aktivoituu itsestään 10 s sen jälkeen, kun virta on katkaistu sekä ovi avattiin ja suljettiin uudelleen.

OHJE

Jos olet asettanut itseaktivoinnin käyttöön, keskuslukitus ei sulje ovia, jotta et jää vahingossa lukitun ajoneuvon ulkopuolelle.

11.9 Tehdasasetusten säätäminen

Voit asettaa nk. tehdasasetukset, esim. viedäksesi ajoneuvon tarkastukseen tai korjaukseen. Tehdasasetuksissa kaikki tallennetut säädöt säilyvät muistissa, myös siinä tapauksessa, että akku irrotetaan.

Toimi tätä varten seuraavasti:

▶ Poista varashälytin käytöstä.
▶ Sulje kaikki ovet.
▶ Kytke virta päälle.
▶ Paina painiketta "sulkeminen" 5 s aikana 3x kertaa peräkkäin.
√ Tehdasasetukset on kytketty päälle.
√ Vilkku vilkahtaa 1x vahvistukseksi.

Tehdasasetusten kytkeminen pois

▶ Paina painiketta "sulkeminen".
√ Tehdasasetukset on kytketty pois.
√ Vilkku vilkahtaa 1x vahvistukseksi ja keskuslukitus avautuu.

11.10 Paniikkitoiminnon käyttäminen

Varashälyttimessä on paniikkitoiminto. Voit laukaista hälytyksen käsilähettimellä, esim. siinä tapauksessa, että kimppuusi käydään. Hyökkääjä pelästyy. Tätä toimintoa varten tulee virran olla katkaistu ja varashälytin olla aktivoituna.

Käytä paniikkitoimintoa seuraavasti:

▶ Paina painiketta "sulkeminen" 2x peräkkäin.
√ Ajoneuvon äänimerkki tai hälytyssireeni kytkeytyy päälle.
√Vilkut vilkkuvat.

Paniikkitoiminnon kytkeminen pois päältä

▶ Paina käsilähettimen "avaaminen"-painiketta.
√ Paniikkitoiminto kytketään pois päältä.

11.11 Paristojen vaihtaminen

Noudata seuraavia ohjeita paristojen kanssa:

VAROITUS!

Paristoja ei saa antaa lasten ulottuville.

• Käytä vain valumattomia ja sähkölaitteille tarkoitettuja paristoja.
• Älä koskaan yritä
  – ladata paristoja uudelleen,
• avata paristoja tai
• heittää niitä tuleen.
• Hävitä käytetyt paristot määräystenmukaisesti.

Käsilähettimen paristojen vaihtaminen

Kun käsilähettimen kantavuus vähenee huomattavasti tai merkki-LED lepattaa lähetet-täessä, tulee paristo vaihtaa.

▶ Kierrä käsilähettimen alla oleva ruuvi pois.
▶ Avaa käsilähetin.

HUOMAUTUS!

Huolehdi paristoja asettaessasi niiden oikeasta napaisuudesta. Plus-napa tulee ylös.

▶ Vaihda paristo (paristotyyppi CR 2032, 3 voltia).
▶ Aseta käsilähettimen kansi uudelleen paikalleen ja kierrä ruuvi taas sisään.

Radio-liiketunnistimen (lisävaruste) pariston vaihtaminen

▶ Paina liiketunnistimen koteloa molemmilta puolilta kevyesti ja irrota se.
▶ Vaihda paristo (neppariparisto, 9 voltia).
▶ Aseta kotelo uudelleen takaosaan ja anna sen lukittua.

Radio-magneettianturin (lisävaruste) pariston vaihtaminen

▶ Ota anturi pois.
Käännä molemmat anturin takaosassa olevat ruuvit pois.
▶ Avaa anturi.

HUOMAUTUS!

Huolehdi paristoja asettaessasi niiden oikeasta napaisuudesta. Plus-napa tulee ylös.

▶ Vaihda paristo (paristotyyppi CR 2032, 3 voltia).
▶ Aseta anturin kansi uudelleen paikalleen takaosaan ja kierrä ruuvit taas sisään.
▶ Kiinnitä anturi uudelleen.

12 Vianetsintä

Käsilähettimen kantavuus pienenee.

Paristot ovat lopussa.

Olet kadottanut käsilähettimen tai se on vahingoittunut.

▶ Poista varashälytin käytöstä elektronisen avaimen tai PIN-koodin avulla (katso kap. "MagicSafe poisto käytöstä ilman käsilähetintä" sivulla 354).

Vilkut vilkkuvat 2 s aikana vain 1x, 2x sijaan, kun kytket varashälyttimen päälle.

Varashälytin varoittaa, että jokin ovi tai konepelti/takaluukku on auki.

▶ Poista varashälytin käytöstä.
▶ Poista virheilmoituksen syy.
▶ Aktivoi varashälytin uudelleen.

Vilkut vilkkuvat vain lyhyesti (0,5 s) sen sijaan että vilkkuisivat 1x pitkään, kun kytket varashälyttimen pois.

Varashälytin oli antanut hälytyksen.

▶ Katso häkytysmuistista.

Näin löydät sen anturin, joka on laukaissut hälytyksen (ks. vastaava taulukko kap. "Hälytyslähteen näyttäminen" sivulla 359).

Olet poistanut varashälyttimen muutama minuutti sitten käytöstä, mutta se on kytkeytynyt jälleen käyttöön.

Varashälytin on mahdollisesti huomannut, että et ole noussut ajoneuvoon ja on siksi kytkeytynyt automaattisesti uudelleen päälle ja lukinnut ovet, jos tämä toiminto on ohjelmoitu käyttöön (ohjelmistotoiminto 7 "itseaktivointi").

▶ Avaa jokin ovi tai konepelti/takaluukku auki tämän välttämiseksi.

13 Hoito ja puhdistus

HUOMAUTUS!

Puhdistukseen ei saa käyttää teräviä tai kovia välineitä eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.

▶ Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.

14 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• vialliset osat,
• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

15 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

Muista ympäristönsuojelu!

Akut ja paristot eivät kuulu kotitalousjätteen sekaan.

Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.

16 Tekniset tiedot

OHJE

Varashälyttin kuluttaa vain vähän virtaa (< 20 mA). Voit pysäköidä ajoneuvosi moneksi viikoksi varashälyttimen ollessa käytössä, eikä se pura ajoneuvon akkua.

Ohjauslaite

Käyttöjännite:	12 V--- (9 - 15 V---)
Virrankulutus: < 20 mA (käytössä)	< 7 mA (ei käytössä)
Käyttölämpötila: -40 °C - +85 °C
Mitat (L x S x K): 105 x 100 x 25 mm

Käsilähetin

Lähetystaajuus: 433,992 MHz
Koodaus: Vaihtuva koodi -järjestelmä
Käyttöjännite: 3 V
Kantama: – 20 m
Paristotyyppi: CR2032, 3 V
Käyttölämpötila: –40 °C – +85 °C
Mitat (L x S x K): 54 x 39 x 12 mm

Hyväksynnät

Laitteella on e1-hyväksyntä ja R&TTE-hyväksyntä.

A-00 0267

PIN-koodi

Merkitse nykyinen PIN-koodi aina muistiin!

PIN-koodi PIN-koodi

AUSTRALIA
