KÄYTTÖOHJE Bowfell Plus Majority

Hallintalaitteet ja toiminnot.... 3

Mitä laatikossa on? 5

Käyttöohjeet.... 6

Tilan merkkivalot 6

USB-tulon käyttäminen 6

Optisen tulon käyttäminen....7

RCA-tulon käyttäminen.... 8

AUX-tulon käyttäminen....9

Kytkeminen verkkovirtaan.... 10

Subwooferin liittäminen Soundbariin.... 11

Bluetooth-toiminta.... 12

Vianmääritys.... 13

Tekniset tiedot.... 14

Tuki.... 14

Takuu.... 14

Turvallisuustiedot....

Etunäkymä/LED-merkkivalo

1 2 3

1. Kaiutinajurit
2. Kaukosäätimen anturi

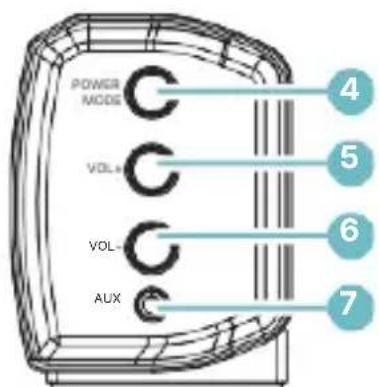

Sivukuva: Painikkeet

POWER MODE VOL+ VOL- AUX 4 5 6 7

1. LED-merkkivalo

2. Paina ja pidä painettuna 3 sekunnin ajan kytkeäksesi laitteen päälle/pois päältä. Paina vaihtaaksesi Bluetooth-, USB-, AUX- tai OPTICAL-sisääntulon välillä.

3. Äänenvoimakkuuden lisääminen

4. Äänenvoimakkuuden vähentäminen
5. 3,5 mm:n stereo AUX/RCA

Takanäkymä: Paneelin liitäntäliitäntä

9 10

1. Subwooferin lähtö
2. USB-liitäntä
3. OPTICAL In -liitäntä
4. DC 18V 2.3A pistorasia

Automaattinen virrankatkaisutoiminto

Majority Bowfell siirtyy automaattisesti valmiustilaan 180 minuutin kuluttua, jos liitetty televisio kytketään pois päältä.

Kaukosäädin

12 13 14 15 16 17 18 MAJORITY VOC PASS VOC+ PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS- PASS 20 21 22 23 24 25 26

1. Virta päälle/pois
2. MODE: Vaihda toimintatiloja.
3. Äänenvoimakkuus+: Lisää äänenvoimakkuutta.
4. Takaisin askel: Käytä Bluetooth/USB-tilassa siirtyäksesi kappaleen taaksepäin.
5. Volume-: Vähennä äänenvoimakkuutta.
6. MOVIE: Asettaa
7. MOVIE-tilan äänitehosteen.
8. BASS+/-: Sillä voidaan säätää basson äänenvoimakkuutta
9. MUSIC-tilassa.
10. MUTE: Äänen mykistäminen/ mykistyksen poistaminen.
11. BT PAIR: Katkaisee bluetooth-laitteen yhteyden.
12. Play/Pause: Paina Bluetooth/USB-tilassa median keskeyttämiseksi/toistamiseksi.
13. Eteenpäin askel: Käytä Bluetooth/USB-tilassa siirtyäksesi kappaleella eteenpäin.
14. DIALOG: Asettaa DIALOG-tilan äänitehosteen.
15. MUSIC: Aseta MUSIC-tilan äänitehoste.
16. TREBLE+/-: Sillä voidaan säätää diskantin äänenvoimakkuutta MUSIC-tilassa.
17. RESET: Nollaa äänenvoimakkuuden/EQ:n takaisin oletustilaan.

Laatikon sisältö

A. Enemmistö Bowfell Plus Soundbar
B. Subwoofer
C. Adapteri
D. 3.5mm-3.5mm äänikaapeli
E. 3,5 mm:n ja RCA:n välinen stereoäänikaapeli

F. Kaukosäädin
G. AAA-kokoiset paristot
H. Tervetuloa opas
I. Ohjeet opas

A

Valtio Merkkivalot
Virta pois päältä	Punainen
Optinen tila Oranssi
USB-tila Vaaleansininen
AUX-tila Vihreä
Bluetooth-valmius	Vilkkuu sinisenä
Bluetooth-yhteys Sininen

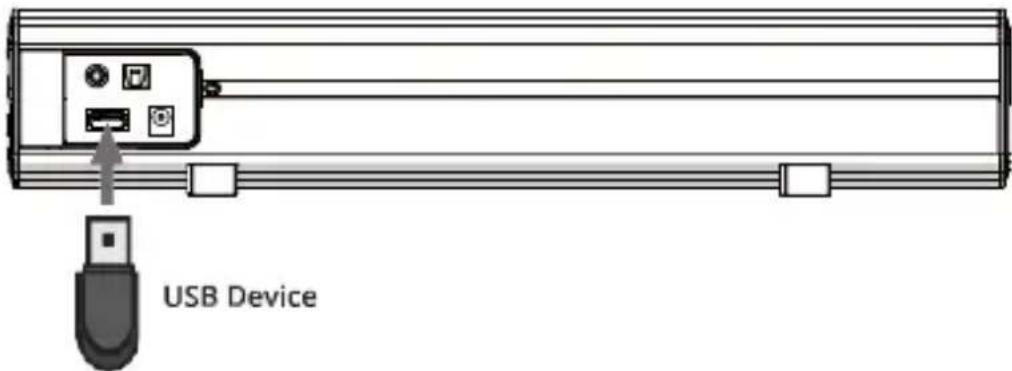

USB-tulon käyttäminen

1. Liitä USB-laite laitteen USB-liitäntään (Ref.9).
   2 Paina kaukosäätimen "MODE"-painiketta (Ref.13), jolloin LED-merkkivalo palaa VALOSINISENÄ.
2. Toista musiikkitiedostoja USB-laitteesta soundbarin kautta.

Huomautus:
USB-tarran maksimimuistikoko on 64 Gt.
USB-tarra on alustettava FAT32-muotoon ennen käyttöä.

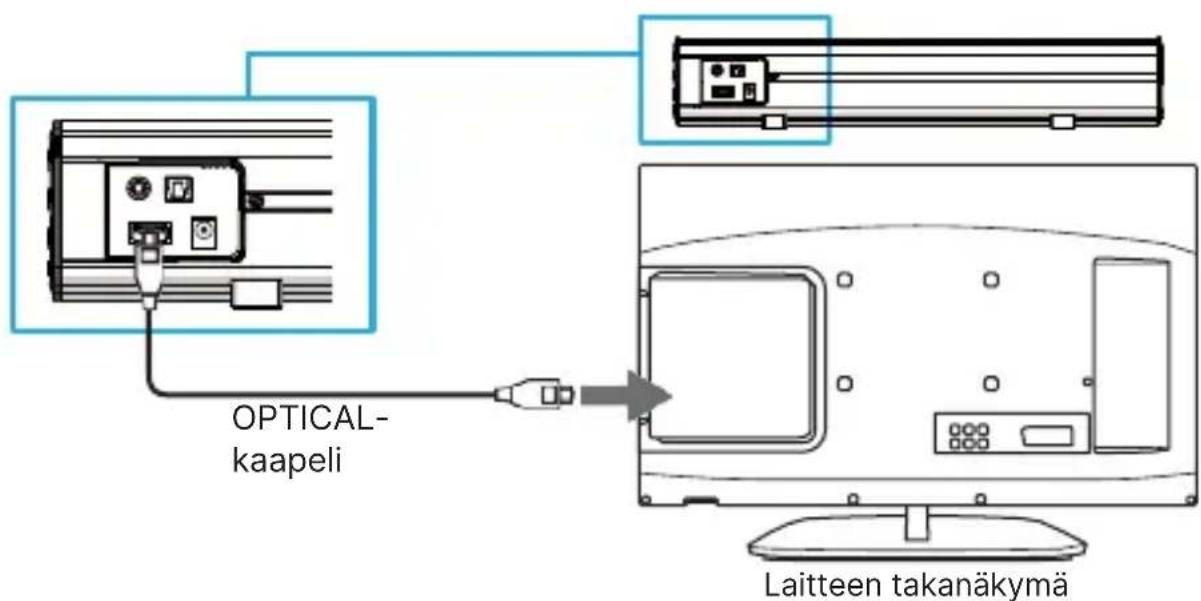

Optisen tulon käyttäminen

Tarvitset: Äänilähde, jossa on optinen audiolähtö, ja digitaalinen optinen audiokaapeli (ei sisälly toimitukseen).

Liitä optinen kaapeli soundbariin (Ref.10).

Paina kaukosäätimen tai pääyksikön OPTICAL-painiketta (Ref.4/Ref.13) siirtyäksesi optiseen tilaan. Tilan merkkivalo LED palaa ORANSSI.

Varmista liitetyn laitteen alkuperäisten säätimien avulla, että ääniasetukset on asetettu PCM- tai Optical Audio -asetuksiin.

OPTICAL- kaapeli Laitteen takanäkymä

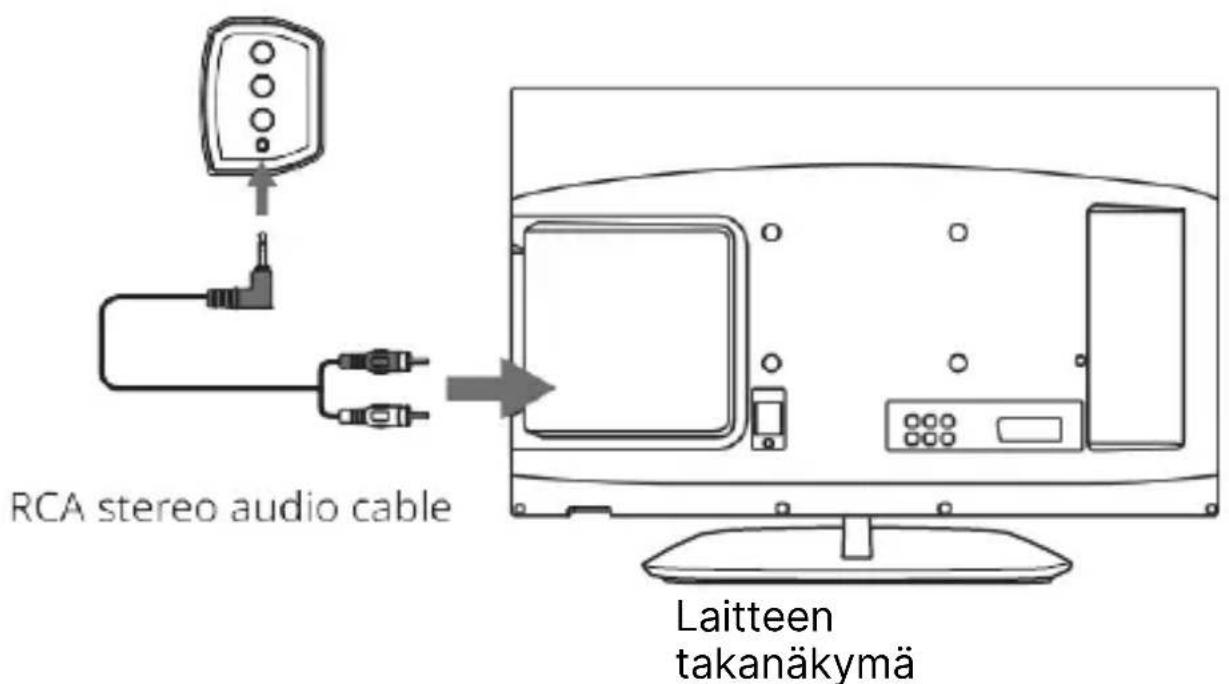

RCA-tulon käyttäminen

Tarvitset: RCA-ulostulolla varustettu äänilähde ja RCA-kaapeli (sisältyy toimitukseen).

Kytke RCA-kaapeli audiolähteen RCA-lähtöön ja kaiutinpalkin AUX-liitäntään (Ref.7).

Valitse AUX-tila painamalla kaukosäätimen tai pääyksikön POWER/MODE-painiketta (Ref.4/Ref13). Tilan merkkivalo LED palaa VIHREÄLLÄ.

Varmista liitetyn laitteen alkuperäisten säätimien avulla, että ääniasetukset on asetettu kohtaan Analoginen stereolähtö RCA/Audiolähtö.

RCA stereo audio cable Laitteen takanäkymä

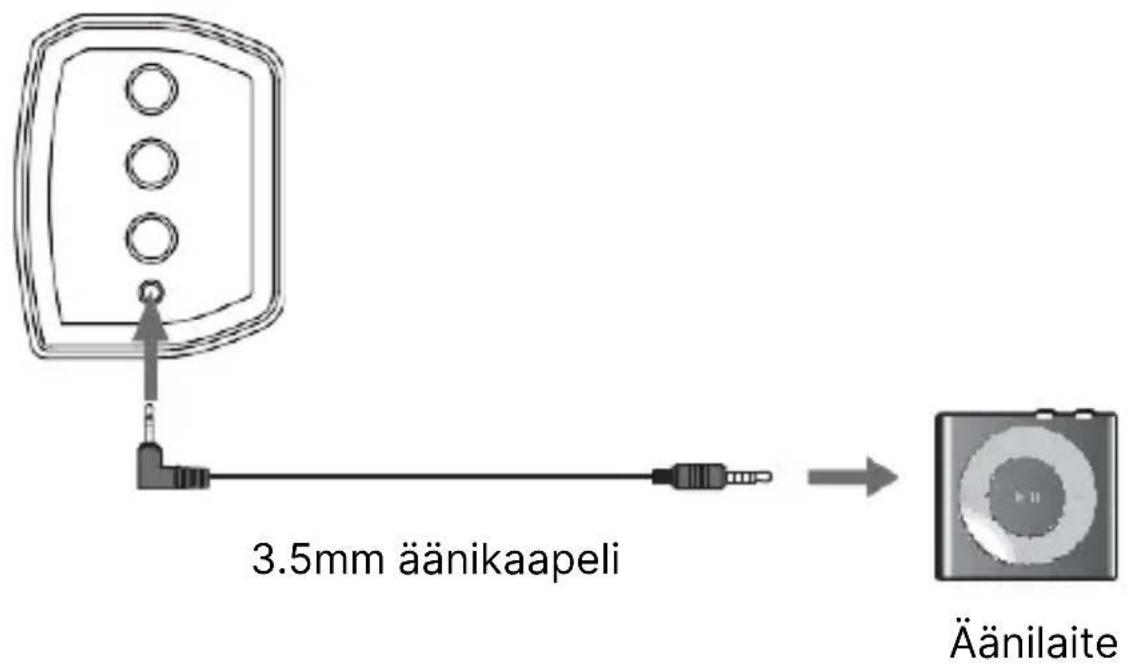

AUX-tulon käyttäminen

Kytke 3,5 mm:n äänitulokaapelin (sisältyy toimitukseen) toinen pää laitteen AUX-liitäntään (Ref.7).

Kytke kaapelin toinen pää MP3-soittimen, tietokoneen, television tai minkä tahansa muun laitteen audiolähtöön/kuulokelähtöön.

Paina POWER MODE-painiketta (Ref.4/Ref.13) toistuvasti siirtyäksesi AUX-tilaan. Tilan merkkivalo muuttuu VIHREÄKSI.

Laitteen sivukuva

3.5mm äänikaapeli Äänilaite

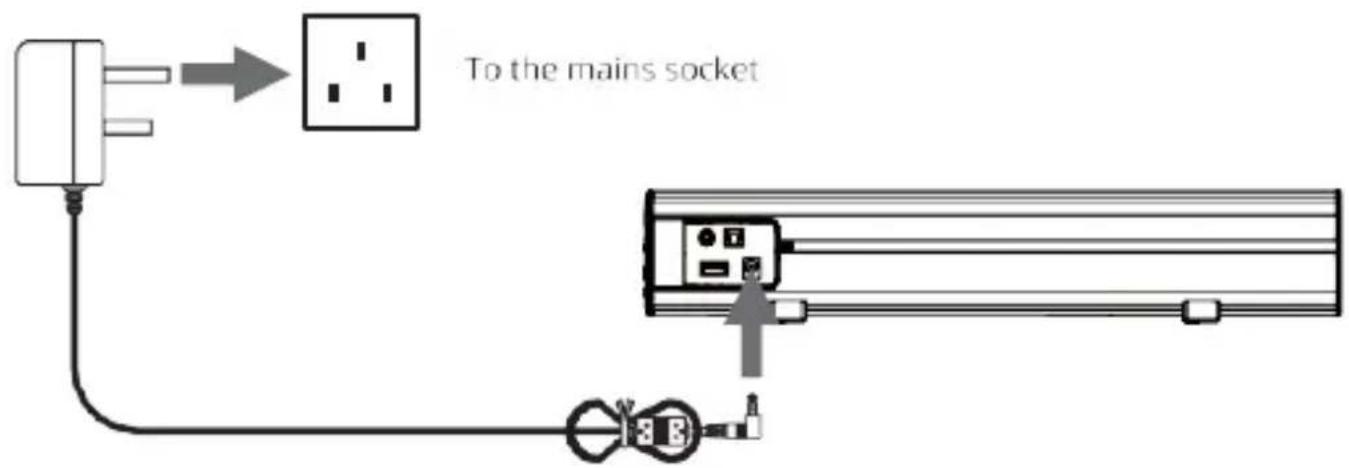

Liittäminen verkkovirtaan

Varmista, että virransyöttöjännite on välillä 100V-240V. Muunlainen jännite voi vahingoittaa laitetta.

Kelaa pääkaapeli täyteen pituuteensa. Kytke pääpistoke pistorasiaan. Varmista, että pääpistoke on työnnetty kokonaan pistorasiaan.

Pääpistokkeen laiteliitintä käytetään irrotuslaitteena. Katkaisulaitteen on oltava helposti käytettävissä.

Kytke sovitin laitteeseen ja verkkopistorasiaan (Ref.11).

To the mains socket

Varmista, että kaikki laitteen ääniliitännät on kytketty, ennen kuin kytket laitteen päävirtapistorasiaan.

Irrota virtajohto pistorasiasta, kun laitetta ei käytetä pitkään aikaan.

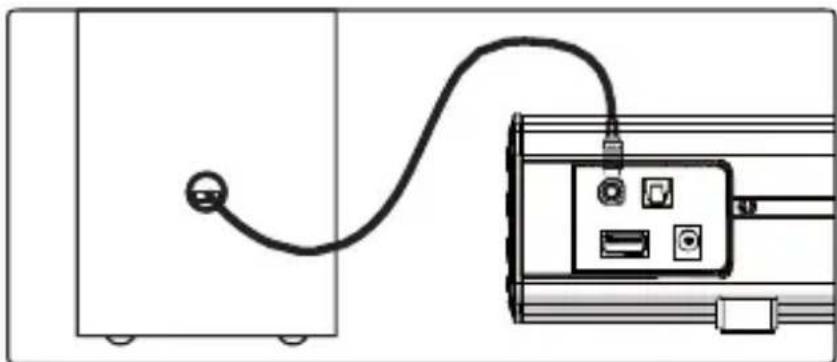

Subwooferin liittäminen Soundbariin

Seuraa alla olevia ohjeita kytkeäksesi langallisen subwooferin soundbariin.

Kytke soundbar pistorasiaan. Kytke laite päälle painamalla yksikön POWER-painiketta tai kaukosäätimen" " -painiketta (virtalogo).

Käytä subwooferin RCA-audiokaapelia kytkeäksesi sen soundbarin SW.OUT-liitäntään (subwoofer out).

Kun ääntä toistetaan minkä tahansa lähteen kautta, soundbar käyttää automaattisesti liitettyä subwooferia.

Bluetooth-toiminta

Bluetooth-laitteen pariliitoksen muodostaminen ensimmäistä kertaa

Valitse ja paina MODE suoraan kaukosäätimestä (Ref.12) tai sounbarista (Ref.4), kunnes bluetooth-tila on valittuna, mikä näkyy vilkkuvana sinisenä valona.

Valitse Bluetooth-laitteen omilla säätimillä "Majority Bowfell", kun sinua pyydetään valitsemaan Bluetooth-laite.

Jos laite pyytää salasanaa, anna oletusarvo "0000". Jos tässä vaiheessa ilmenee ongelmia, katso Bluetooth-laitteesi käyttöoppaasta ohjeet Bluetooth-laitteiden pariliitosta ja yhdistämisestä.

Kun pariliitos on onnistunut ja yhteys on muodostettu, laite antaa äänimerkin ja pariliitoksen merkkivalo palaa sinisenä valona. Ensimmäisen pariliitoksen jälkeen laite pysyy pariliitoksena, kunnes käyttäjä poistaa pariliitoksen manuaalisesti tai kunnes laite nollataan.

Voit poistaa pariliitoksen pitämällä PAIR-painiketta painettuna 3 sekunnin ajan. Voit nyt muodostaa pariliitoksen toisen Bluetooth-laitteen kanssa.

Jos laitteen pariliitoksen muodostaminen ei onnistu tai se ei pysty muodostamaan yhteyttä, toista yllä olevat vaiheet.

Jos soundbarin kanssa ilmenee ongelmia, tutustu seuraavaan tarkistuslistaan.

Havainto Mahdo	lisuus/syy/ratkaisu
Ei virtaa/toimintoa	Tarkista, että virta on kytketty seinään.Tarkista, että verkkolaite on kytketty oikein pistorasiaan.
Ei ääntä	Tarkista, onko laite asetettu MUTE-asentoon.Tarkista, onko MODE oikein valittuTarkista, onko kaapelit asennettu oikein.
Bluetooth-yhteydestä ei kuulu ääntä	Tarkista, oletko painanut PAIR-painiketta ennen pariliitoksen muodostamista.Tarkista, vaatiiko ulkoinen laite salasanan '0000'.
Toiminnan häiriö	Sammuta laite ja irrota se pistorasiasta. Jätä se 2 minuutiksi ja kytke se uudelleen päälle.Jos jokin tietty tila aiheuttaa ongelmia, kokeile vaihtoehtoista yhteyttä, kuten optista, AUX-tai Bluetooth-yhteyttä.
Kaukosäätime n toimintoihin liittyvät ongelmat	Tarkista, onko akku vaihdettava.Vaihda paristo tarvittaessa.Tarkista, onko kaukosäätimen anturia estäviä esteitä.
Ei ääntä, kun yhteys siirtyy OPTICAL IN - tilaan.	Tarkista, onko tulolähteen (esim. TV, pelikonsoli, DVD-soitin jne.) ääniasetus asetettu PCM-tilaan digitaalista liitäntää (kuten optinen, HDMI ja CDAXIAL) käytettäessä.

Tekniset tiedot

Virtalähde	DC 18V 2.3A
Taajuusvaste	30HZ-20KHZ
SNR	70dB
Erotus	45dB
Bluetooth	V5.0
Mitta (WxHxD)	Sound bar: 38.8 x 5.43 x 7.21 cmSub-woofer: 9 x 22.4 x 30.8 cm

Tuki

Jos tarvitset lisääapua uuden soundbarisi kanssa, ota yhteyttä tukitiimiimme Majorityn verkkosivuilla: www.majority.co.uk/support.

Takuu

Rekisteröi tuote osoitteessa www.majority.co.uk 30 päivän kuluessa ostopäivästä, jotta laajennettu takuu aktivoituu. Sovelletaan ehtoja ja edellytyksiä.

Warning & Safety Information
