Tuotetyyppi	Keittiön liesituuletin
Merkki	Franke
Malli	Tale 1215 W XS
Ohjaus	Kosketusohjaus
Valaistus	LED (maksimiteho)
Moottorin nopeudet	3 nopeutta + tehonopeus (6 minuuttia)
Rasvasuodatin (metalli)	Pestävä astianpesukoneessa (2 kuukauden välein)
Aktiivihiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein
Suodattimien kylläisyyshälytys	Kyllä: metalli 100 h jälkeen, hiili 200 h jälkeen
Vähimmäisetäisyys liedestä	650 mm (ellei lieden valmistaja toisin määrää)
Sähköluokka	Luokka I (maadoitus pakollinen)
Virtalähde	230 V ~ 50 Hz (tarkista arvokilpi)
Poistoputken halkaisija	120 mm vähintään
Käyttötarkoitus	Kotitalous, keittiön hajujen poisto
Ulkopinnan puhdistus	Kostea liina ja neutraali nestemäinen pesuaine
Korjattavuus	Lamppujen vaihto huoltopalvelun toimesta

Usein kysytyt kysymykset - Tale 1215 W XS FRANKE

Mikä on vähimmäisetäisyys liesituulettimen ja lieden välillä?

Vähimmäisturvaetäisyys on 650 mm. Jos kaasuliedesi ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Miten metalliset rasvasuodattimet puhdistetaan?

Metallisuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on ei pestävä ja se on vaihdettava noin 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Miten suodattimien hälytys nollataan puhdistuksen tai vaihdon jälkeen?

Kun liesituuletin on pois päältä (moottori ja valot sammuksissa), paina pitkään C-painiketta. LED A vilkkuu 3 kertaa vahvistaakseen nollauksen.

Mitä tehdä, jos LED-valot eivät toimi?

Ota yhteyttä huoltopalveluun LED-lamppujen vaihtoa varten. Älä yritä vaihtaa niitä itse.

Voinko käyttää liesituuletinta samanaikaisesti kaasu- tai puulaitteen kanssa?

Kyllä, mutta varmista, että huone on asianmukaisesti tuuletettu palamiskaasujen takaisinvirtauksen estämiseksi. Alipaine ei saa ylittää 0,04 mbar.

Miten aktiivihiilisuodattimen hälytys kytketään päälle tai pois?

Kun liesituuletin on pois päältä, paina pitkään B-painiketta. LED A vilkkuu 2 kertaa (päälle kytkentä) tai 1 kerran (pois kytkentä).

Mikä on tehonopeus ja miten se kytketään päälle?

Tehonopeus on väliaikainen nopeus hajujen nopeaan poistoon. Se kestää 6 minuuttia ja kytkeytyy päälle painamalla pitkään D-painiketta (valo tai moottori päällä). 6 minuutin jälkeen liesituuletin palaa edelliseen nopeuteen.

Miten liesituulettimen ulkopinta puhdistetaan?

Käytä kosteaa liinaa ja neutraalia nestemäistä pesuainetta. Älä käytä alkoholia tai silikonipohjaisia tuotteita.

Mitä tehdä, jos liesituuletin ei toimi ollenkaan?

Tarkista ensin sähkönsyöttö ja sulake. Varmista, että pistoke on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä pätevään teknikkoon tai huoltopalveluun.

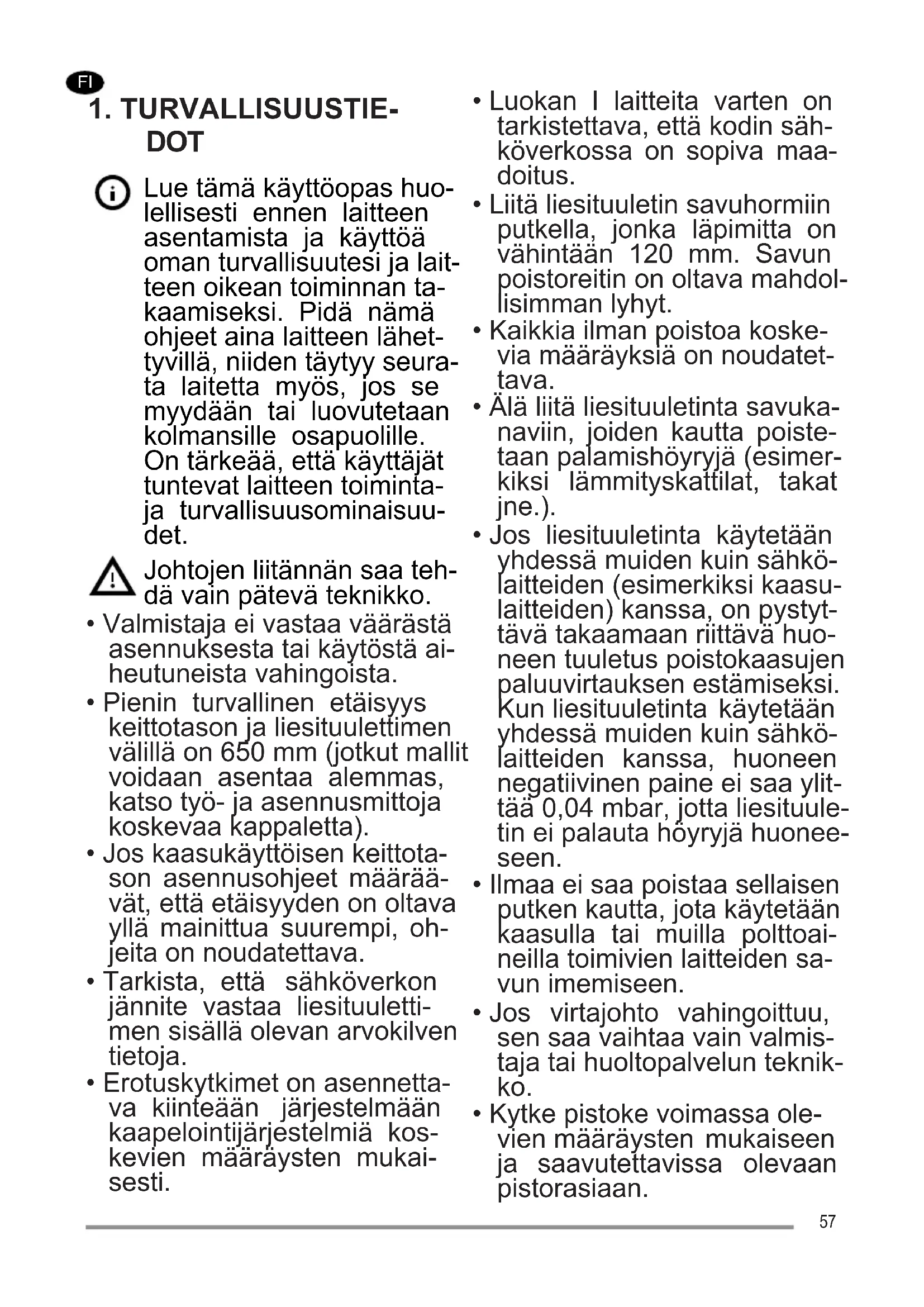

KÄYTTÖOHJE Tale 1215 W XS FRANKE

Lue tämä käyttoopas huolellisesti ennen laitteen asentamista ja käytöa oman turvallisuutesi ja laitteen oikean toiminnan taokaamiseksi. Pidä namä ohjeet aina laitteen lahettyvilla, niiden täytyy seurata laitetta myös, jos se myydbaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta käytäjat tuntevat laitteen toiminta ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa värästä asennuksesta tai käytõsta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet maärävät, etta etaisyyden on oltayllä mainittua suurempi, ohjeita on noudatettava.
  Tarkista,etta sahkoverkon jannite vastaa liesituulettimen sisall olevan arvokilventietoja.

• Erotuskytkimet on asennetta va kiinteaa njarestelmaan kaapelointijarjestelmia koskevien maaraysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitta liesituuletin savuhormiin putkella, Jonka lapimitta on vahintaaan 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia märäyksia on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lammityskattilat, takat jne.).
• Jos liesituuletinta käytetaan yhdessä muiden kuin sahkö-laitteiden (esimerkiki kaasulaitteiden) kanssa, on pystytäva takaamaan riittäva huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetaan yhdessä muiden kuin sahkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittäa 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla polittoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liitty-vien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia maarayksiä.
  VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.
  Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Alä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
  Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisiesti rajoitteiset henkilot tai kokemattomat ja taitamattohenthenkilot saavat kayttata tata laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta kaytostaa siihen liittyvista vara-roista. Varmista, etteivat lapset paase leikkimaan laitteella. Lapset eivat saa tehdakayttajan puhdistus- ja huoltoimenpiteita ilman valvontaa.
• Valvo lapsia ja varmista, etteivät he paäse leikkimään laitteella.
  Tata laitetta eivat saa kayttaa henkilot (lapset mukaan luckien), joiden mielen, ruumiin

tai aistien terveys on heikentynyt tai joilla ei ole riittaväkkokemusta ja tietoa, elleiheitä valvota tai ole valmennetu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana

• Puhdista ja/tai vaihda suodat timet maaratyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituueltinta kaytetaan samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravttamaan ympäristöa ja henkilöden terveyttu hkaavia haittavaikutuksia, joita voi syntyä vaaränlaisesta havittamisesta. Lisatietoja tuotteen kierrattamisesta saat paikallsilta viranomaisila, paikallsista jatehuollosta tai likkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion hajuien poistamiseen.
• Alä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminassa olevan liesituulettimen alla.
  Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut oljy voi syttya palamaan.

3. PUHDISTUS JA HUOLTO

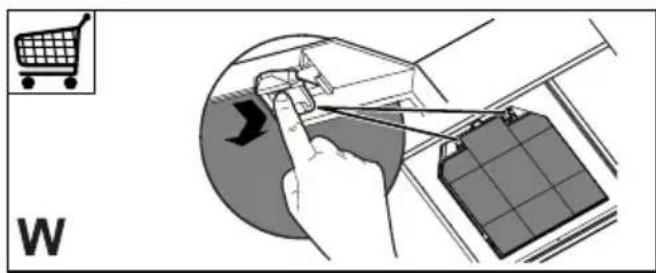

• Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se taytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

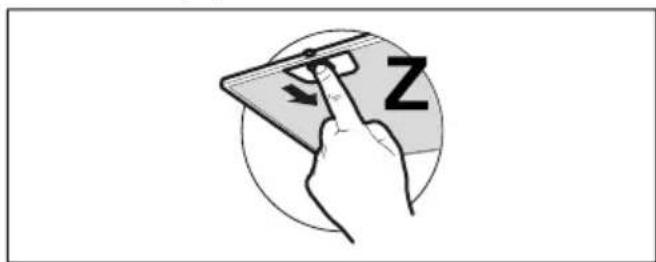

Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.
  Välta alkoholi- tai silikonituotteiden käyttoa liesituulettimen ulkoisessa ja sisäissä puhdistuksessa.

4. OHJAIMET

Näppäin	Näppäinen painallus	Toiminto Led-valo
A Lyh	lyt Käynnistätä/sam	muttaa moottorin ensimmäisellä nopeudella. Palaa yhtäjaksoisesti
	Lyhyt Sammuttaa	liesituulettimen kaikissa nopeuksissa. -
	-	Kertoo metallisten rasvasuodatinten kyllästyshälyk-sestä ja niiden pesemisen tarpeesta. Hålytys kytkeytyy päälle liesi-tuulettimen 100 todellisen työtunnin jälkeen.	Hidas vilkuminen liesi-tuulettimen ollessa poisa päälä.
	-	Kertoo aktivihiiljhusuodattimen kyllästymisen häly-tyksestä. Hålytys kytkeytyy päälle liesituulettimen 200 todellisen työtunnin jälkeen.	Noopea vilkuminen liesi-tuulettimen ollessa poisa päälä.
B Lyh	lyt Käynnistätä mod	toctorin toisella nopeudella. Led-valot A+B palavat.
	Pitkä kaikki kuor-mitukset sammu-tetuina (moottori ja valot)	Kytkee päälle/pois aktivihiilisuodatinten hälytyksen. Led-vala	o A vilkkuu 2kertaa:hälytys päälä.Led-valo A vilkkuu 1kerran:hälytys pois päälä.
C Lyh	lyt Käynnistätä mod	toctorin kolmannella nopeudella. Led-valot A+C palavat.
	Pitkä kaikki kuor-mitukset sammu-tetuina (moottori ja valot)	Suoritetaan suodattimien kyllästymisen hälytyksen nol-laus.	Led-valo A vilkkuu 3kertaa.
D Pitkään ja valopalaa tai moottori on päällä	Käynnistä moottorin tehonopeudella.Tämä nopeus on ajastettu 6 minuuttin. Kun aika on kulunut, järkestel-mä palaa automaattisesti aiemmin valittuun nopeuteen. Jos se akti-voidaan moottorin ollessa sammuneena, ajan pääntyssä siirrytäänjälleen OFF-tilaan.	Led-valot A+D palavat,mutta led-valo D vilkkuu osoittaen toiminon akti-voimista.
E	Lyhyt	Sytyttä/sammuttaa valot, joiden voimakkuus on suurin.	Palaa yhtäjaksoisesti

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
