KÄYTTÖOHJE Grand Tour Axkid

TÄRKEÄ! LUE HUOLELLISESTI JA SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN. Lue nämä ohjeet huolellisesti ennen tuotteen kokoamista ja käyttöä. Kokoamisen voi suorittaa vain aikuinen. Säilytä nämä ohjeet myöhempää tarvetta varten.

Varoitukset Tämän oppaan ohjeiden ja turvallisuustietojen noudattamatta jättäminen voi johtaa matkustajan tai kuljettajan vakavaan loukkaantumiseen tai kuolemaan!

• Ohjaustankoon kohdistuva lisäkuormitus vaikuttaa perävaunun vakauteen.

• Älä käytä tätä perävaunua portaissa tai liukuportaissa.

• Älä kuljeta ylimääräisiä lapsia tai laukkuja tämän perävaunun kanssa.

• Älä koskaan jätä lasta ilman valvontaa.

• Varo puristamasta sormiasi, kun taitat ja avaat tätä lastenkuljetuskärryä. Varmista, että lapsesi ei ole lähellä, kun taitat ja avaat tätä tuotetta loukkaantumisen välttämiseksi.

• Varmista, että lapsen raajat, vaatteet, nauhat tai lelut eivät joudu kosketuksiin pakettiauton liikkuvien osien kanssa.

• Älä asenna turvaistuinta tai muuta istuinlaitetta.

• Yhden lapsen enimmäiskuorma on 22 kg.

• Tavaratilan enimmäiskuorma on 6 kg.

• Seisontajarrua on aina käytettävä, kun lapset pääsevät sisään ja ulos.

• Käytä aina kypärää, joka on paikallisten määräysten mukainen.

• Älä koskaan aja yöllä ilman asianmukaista valaistusta. Noudata kaikkia paikallisesti sovellettavia valaistusta koskevia lakisääteisiä vaatimuksia.

• Ole erittäin varovainen ajaessasi perävaunun kanssa. Älä aja nopeammin kuin 16 km/h ja hidasta alle 10 km/h kaarteissa ja kuoppaisilla teillä.

• Vetoaisan kuorman ei tulisi olla alle 3 kg eikä yli 8 kg.

• Kiinnitä vetokoukun turvakiinnikehihna aina. Älä käytä polkupyörän perävaunua, jos et jostain syystä pysty kiinnittämään turvahihnaa polkupyörän runkoon! Jos kiinnityshihnaa ei ole kiinnitetty, perävaunu voi erota pyörästä. Pätevän polkupyörämekaanikon on tarkastettava polkupyörä turvallisesti ennen perävaunun käyttöä.

• Lastenkuljetuskärry muuttuu epävakaaksi, jos valmistajan suosittelema kuorma ylittyy. Älä käytä sitä lapsille, jotka ylittävät suurimman sallitun painon.

• Varmista ennen jokaista matkaa, että molemmat pyörät ovat kunnolla kiinni kuljettajan akselissa.

• Perävaunu ei sovellu alle 6 kuukauden ikäisille lapsille. Lasten on oltava vähintään 6 kuukauden ikäisiä ja kyettävä istumaan pystyasennossa itsenäisesti. Jos kuljettajaa käytetään pyöräilyyn, lapsen on oltava tarpeeksi vanha käyttämään kypärää ja istumaan pystyssä. Ota yhteys lastenlääkäriisi, jos lapsi on alle vuoden ikäinen.

• Estä lasten loukkaantumiset putoamasta tai liukumasta vahingossa ulos. Käytä aina turvavyötä.

• Kun käytät tätä lastenkuljetuskärryä vain yhden lapsen kanssa, lapsen tulee istua oikealla puolella.

• Tämän kuljetuskärryn käyttäjän on oltava tietoinen kylmän tuulen ja lämpöuupumuksen vaaroista, kun lapsi on joko vähemmän aktiivinen, koska hän istuu kylmemmissä lämpötiloissa pitkiä aikoja tai istuu lämpimissä lämpötiloissa pitkiä aikoja ilman riittävää ilmanvaihtoa tai nesteytystä.

• Jos lastenvaunua käytetään polkupyörän perävaununa, sääpeite on suljettava, jotta lika ja pöly eivät pääse kantolaukkuun.

• Jos lastenkuljetuskärryä käytetään pyöräilyyn, taakse on kiinnitettävä näkyvästi testimerkillä varustettu heijastin.

• Varmista ennen jokaista ajoa, että kiinnitetty lastenvaunu ei häiritse polkupyörän jarruja, polkimia tai ohjausta.3

• Perävaunun käyttö muuttaa polkupyöräsi vakautta, käsiteltävyyttä ja jarrutusominaisuuksia.

• Oikealle kääntyessä hinattavan polkupyörän ja lastenkuljetuskärryn välinen kulma saa olla enintään 45°.

• Vasemmalle käännettäessä kulma ei saa ylittää 90°.

• Käytä aina turvaviiriä.

• Pikalukitusmutteri on kiristettävä kokonaan vähintään kahdella pultin kierroksella pikalukituksen pikalukitusmutterin pään yli, jotta polkupyörän takapyörä ei irtoa. Varmista aina, että pikalukitusjärjestelmä on asennettu oikein. Väärin asennettu pikalukitusjärjestelmä voi aiheuttaa takapyörän irtoamisen vahingossa.

• Taka-akselin mutteri on kiristettävä vähintään 5 täydellä kierroksella sen varmistamiseksi, että se on tiukka. Voit vaihtaa alkuperäisen mutterin joillakin akseleilla, jotta akselikytkimelle jää tilaa. Varmista kysymällä erikoistuneelta polkupyöräkauppiaaltasi. Navan tyypistä riippuen alkuperäisen aluslevyn on pysyttävä rungossa vääntömomentin tukena. Noudata napakokoonpanon ohjeita ja valmistajan vääntömomenttitietoja, kun kiristät akselimutteria.

• Rullaluistelu ei ole sallittua tuotteen kanssa.

• Käytä aina turvajärjestelmää.

• Älä anna lapsesi leikkiä tällä esineellä.

• Turvallisuus voi vaarantua, jos käytät lisävarusteita, joita Axkid AB ei ole hyväksynyt.

• Älä käytä tätä lastenkuljetuskärryä lähellä avointa tai

• Lastenkuljetuskärryn käyttö ja hoito vaikuttavat sen suorituskykyyn ja turvallisuuteen.

• Ainoastaan valmistajan/jälleenmyyjän toimittamia tai suosittelemia varaosia saa käyttää.

• Huomaa, että kiinnitetty perävaunu lisää polkupyörän jarrutusmatkaa.

• EPAC:n vetämiä polkupyöräperävaunuja voidaan rajoittaa lailla.

• Noudata kaikkia paikallisia lakisääteisiä vaatimuksia.

• VAROITUS Älä koskaan jätä lasta ilman valvontaa.

• VAROITUS Käytä aina turvajärjestelmää.

• VAROITUS Tämä istuinosa ei sovellu alle 6 kuukauden ikäisille lapsille.

• VAROITUS Tämä tuote ei sovellu juoksuun, luisteluun tai hiihtoon.

• VAROITUS Varmista, että kaikki lukituslaitteet ovat kytkettyinä ennen käyttöä. Tätä ajoneuvoa saa käyttää vain enintään 2 lapselle, joita varten se on suunniteltu. Sen lapsen paino ja ikä, jolle ajoneuvo sopii, enintään 22 kg tai 4 vuotta, joka tulee ensin.4

Osia A. 1x rungon kansi B. 2x takapyörät heijastimella C. 1x lenkkeilijärengas (myydään erikseen) D. 2x pyörän tukijalka (myydään erikseen) E. 2x buginen pyörä F. 1x vetoaisa akselikytkimellä. G. 1x akselin kytkentä. H. 1x turvaviiri

Pohjarungon kokoaminen

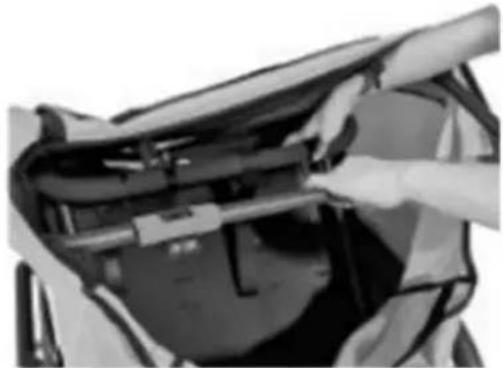

1. Kurkota taitettuun polkupyörän perävaunuun ja vedä ohjaustangosta.

2. Siirrä runko-osa, johon ohjaustanko on kiinnitetty rungon vivun alle.

Huomautus: Ohjaustangon kulmaa voidaan säätää painamalla molempia harmaita painikkeita samanaikaisesti.

3. Liitä runko-osa, johon ohjaustanko on kiinnitetty, polkupyörän perävaunun runkoon

mustilla kiinnityskoukuilla.

4. Kiinnitä mustat kiinnityskoukut kääntämällä sinisiä lukkoja, kunnes ne tarttuvat.

5. Osat on kytketty oikein toisiinsa, kun liitos näyttää kuvassa 5, tekstiilikansi on

kireällä eikä mikään heilu. Huomautus: Kiinnitä tekstiilikansi taittamalla se rungon päälle ja sulkemalla tarrakiinnitys.

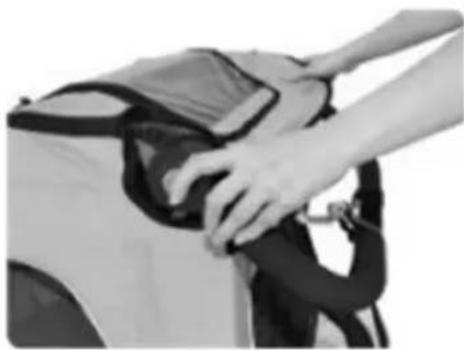

Pohjakehyksen taittaminen

1. Aseta ohjaustanko alimpaan asentoon.

Huomautus: Ohjaustangon kulmaa voidaan säätää painamalla molempia sinisiä painikkeita samanaikaisesti.

2. Avaa tarrakiinnike, joka yhdistää tekstiilikannen runkoon.

3. Vapauta siniset kiinnityskoukut painamalla sinisiä kiinnityskoukkuja alas, kunnes ne

4. Työnnä runko-osaa, johon kahvatanko on kiinnitetty, alaspäin, kunnes se vapautuu

kiinnityspisteestä. Siirrä tämä osa kehyksen vivuston alle.

5. Taita nyt kehys yhteen.

6. Kehys on taitettu oikein, kun se näyttää kuvassa.

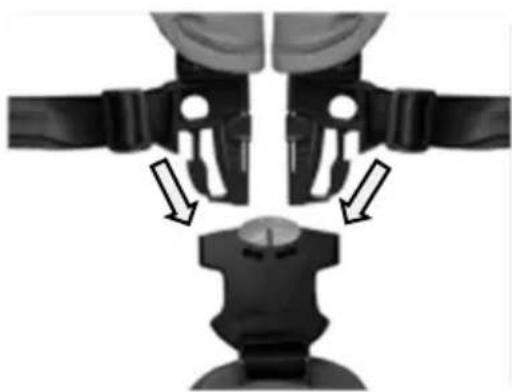

Turvavyön käyttö 5-pisteinen turvavaljasjärjestelmä koostuu kahdesta olkahihnasta, kahdesta lantiohihnasta ja solkeen kiinnitetystä haarahihnasta. Pehmustetut olkaimet tarjoavat enemmän mukavuutta. VAROITUS! Älä koskaan kuljeta alle 6 kuukauden ikäisiä vauvoja tai lapsia, jotka eivät voi vielä istua itsenäisesti.

1. Avaa hihnat painamalla ensin punaisia painikkeita ja samalla soljen mustia

painikkeita. Yksittäisten hihnojen pitäisi nyt tulla ulos soljesta.

2. Anna haarahihnan roikkua jalkatilaa kohti ja aseta kaksi olkahihnaa ja lantiohihnat

toistaiseksi istuimen sivuille, jotta voit laittaa lapsesi mukavasti istuimelle.

3. Aseta lapsi istuimelle valjaat auki.

4. Ohjaa haarahihna solki lapsen jalkojen välissä ylöspäin ylävartaloon.

5. Ohjaa kädet poispäin lapsesta. Ja siirrä lapsen kädet olkahihnojen ja sylihihnojen

väliin. Aseta olkahihnat lapsen olkapäille.

6. Aseta nyt hihnojen päät solkeen.

Huomautus: Turvavyöt voidaan säätää lapsen pituuden mukaan.

7. Säädä turvavyöt niin, että vyöt pitävät lasta tukevasti, mutta eivät niin tiukasti, että

turvavyöt leikkaavat sisään. Huomautus: Jos litteä käsi voidaan liu'uttaa hihnojen ja vauvan vartalon väliin, hihnat säädetään yleensä oikein

VAROITUS! Olka- ja lantiovöiden ja lapsen kehon välisen etäisyyden tulisi olla mahdollisimman pieni, jotta lapsi pysyy optimaalisesti istuimella. Jos etäisyys on liian suuri, lasta ei voida pitää riittävästi istuimessa, mikä voi johtaa hengenvaarallisiin vammoihin onnettomuuden sattuessa. Jos etäisyys on liian pieni, turvavyöt voivat mahdollisesti leikata lapsen kehoon. VAROITUS! Kiinnitä aina lapsen turvavyö! Lapsesi voisi muuten saada hengenvaarallisia vammoja vaarallisissa tilanteissa. VAROITUS! Liian löysästi säädetyt turvavyöt tai soljet, joita ei ole kiinnitetty kunnolla, voivat aiheuttaa lapsellesi hengenvaarallisia vammoja onnettomuuden sattuessa.8

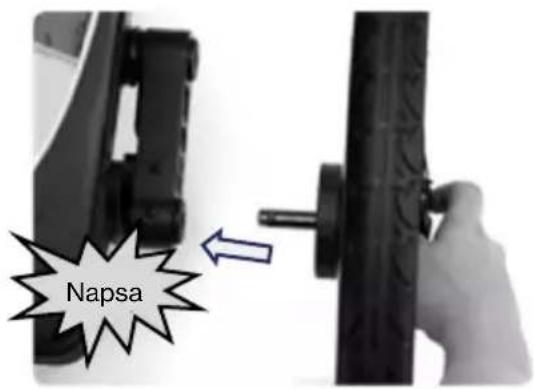

Takapyörien kiinnittäminen

1. Aseta takapyörät rungon aukkoihin. Kun kuulet napsahduksen, takapyörät on

kiinnitetty oikein ja lukittu paikoilleen. Huomautus: Takapyörät voidaan poistaa painamalla pyörän keskellä olevaa painiketta.

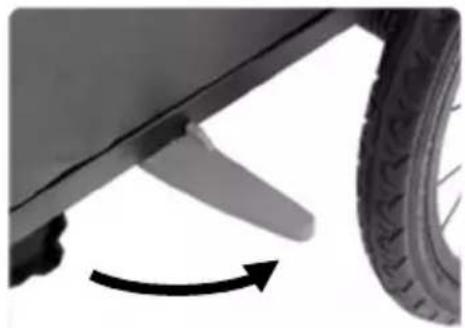

2. Pidennä roiskesuojaa

Huomautus: Taita roiskesuojus aina ulospäin, kun käytät sitä polkupyörän perävaununa. Roiskesuoja suojaa takapyöriä törmäyksiltä

VAROITUS! Tarkista lukitus asennuksen jälkeen vetämällä molempia pyöriä edestakaisin! Pyöriä ei saa vetää ulos painamatta painiketta. Pyörät, jotka eivät ole täysin lukittuja, voivat löystyä ajon aikana, mikä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja.

VAROITUS! Oikeat renkaat ovat välttämättömiä! Käytä vain mukana toimitettuja renkaita ja pidä ne asianmukaisesti huollettuina. Täytä renkaat arvoon 30-35 P.S. I. ja tarkista paine ennen jokaista käyttökertaa. Älä käytä korkeapainerenkaita, koska se tekee perävaunusta pomppivan ja taipuvaisen kaatumaan kevyesti kuormitettuna. Suosittelemme vain renkaita, joissa on kulutuspinta. Älä käytä maastorenkaita.

Huomautus: Roiskesuojus suojaa pyöriä törmäyksiltä esteiden kanssa

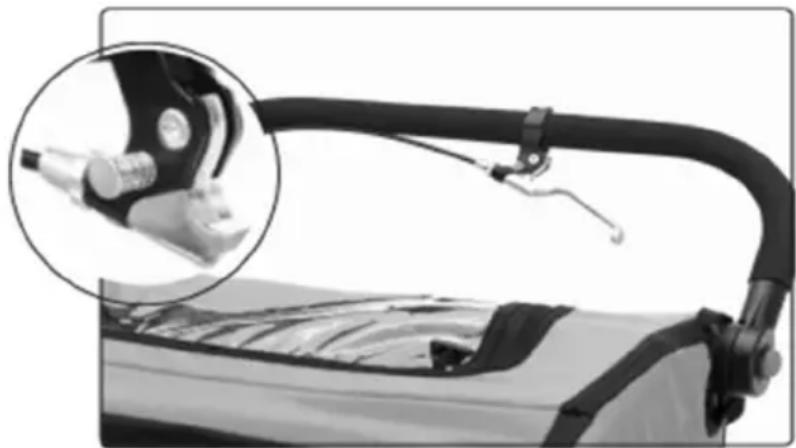

Aseta seisontajarru ja vapauta se. Seisontajarru estää polkupyörän perävaunua tahattomasti vierimästä pois paikallaan ollessaan. Se ei sovellu liikkuvan polkupyörän perävaunun rikkomiseen. Käytä seisontajarrua aina, kun:

1. pysäköi lenkkeilijä tai rattaat.

2. Anna lapsesi nousta perävaunuun ja poistua siitä, kun käytät sitä lenkkeilijänä,

lastenvaununa tai polkupyörän perävaununa.

3. Taita perävaunu niin, että se ei rullaudu pois.

Seisontajarrua käytetään ohjaustangossa olevalla jarruvivulla, ja molempiin pyöriin kohdistuvat vaikutukset vapauttavat jalkajarrun. Seisontajarru voidaan kiinnittää painamalla jarruvivun hopeapainiketta. Seisontajarru voidaan vapauttaa vetämällä jarruvipua uudelleen. VAROITUS! Käytä seisontajarrua aina perävaunun pysäköinnin jälkeen ja kun nouset perävaunuun ja poistut siitä lasten kanssa. Tarkista, että perävaunu ei voi vieriä pois, vetämällä sitä hieman eteen- ja taaksepäin. Suojaamaton perävaunu voi aiheuttaa onnettomuuksia, joissa on hengenvaarallisia vammoja, vierimällä pois tai kaatua perävaunuun noustessaan tai siitä poistuessaan aiheuttaen vakavia vammoja lapsille. VAROITUS! Älä koskaan aja seisontajarru päällä! Tämä voi vahingoittaa jarrumekanismia. Käsijarru

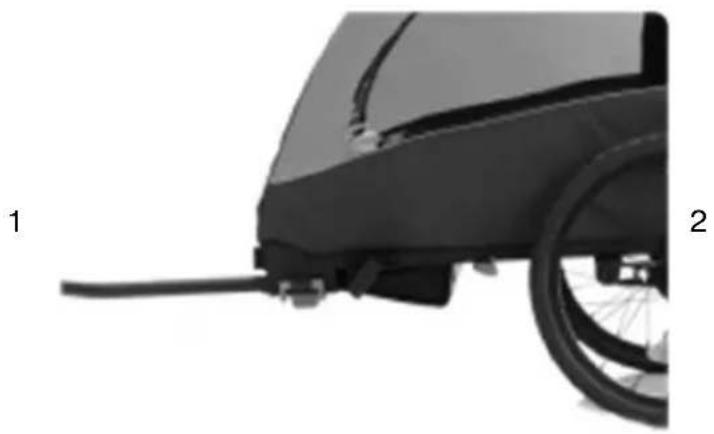

Vetoaisan kiinnittäminen (polkupyörän perävaunun kokoonpano)

1. Aseta vetoaisa kehyksen aukkoon. Aukko sijaitsee etuheijastimen alla.

2. Kiinnitä vetoaisa sinisellä puristimella. Aseta tätä varten puristimen molemmat

teräspultit polkupyörän perävaunun sivulla oleviin reikiin ja sulje puristin. Puristin sulkeutuu kunnolla heti, kun kuulet kovan napsahduksen. Huomautus: Puristimen avaaminen ja sulkeminen ei ole tasaista ja vaatii tietyn määrän voimaa. Tämä on välttämätöntä puristimen turvallisen pidon takaamiseksi.

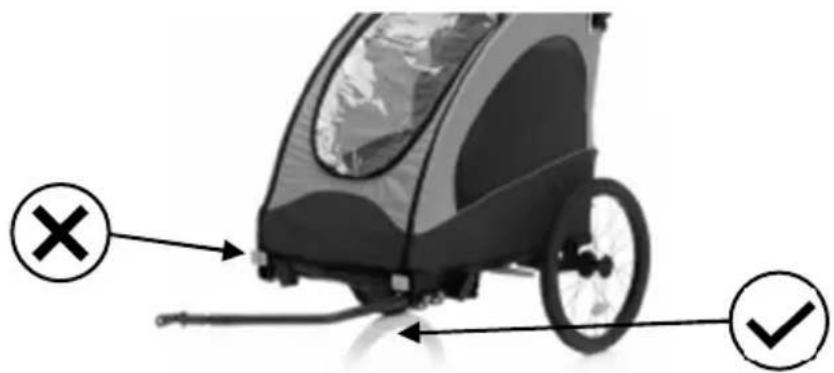

3. Vetoaisa on aina asennettava polkupyörän perävaunun vasemmalle puolelle.

Vetoaisaa ei saa asentaa oikealle puolelle.

Varoitus: Vetoaisa on aina asennettava polkupyörän perävaunun vasemmalle puolelle.

Varoitus! Molemmat teräspultit on aina lukittava puristimella, kun perävaunua käytetään. Varmista aina, että vetoaisa on kunnolla kiinni. Jos näin ei tehdä, seurauksena voi olla vakavia onnettomuuksia ja loukkaantumisia."11

Akselikytkimen asennus (pikalukitus) Kytkin asennetaan aina traktorin pyörän vasemmalle puolelle ajosuunnassa nähtynä. Se koostuu kahdesta osasta: vetoaisapäästä, joka on kiinnitetty vetoaisaan, ja akselikytkimestä, joka on kiinnitetty hinauspyörän navan akseliin . Ennen kuin asennat akselikytkimen, sinun on selvitettävä, soveltuuko polkupyöräsi perävaunun vetämiseen. Tarkista polkupyörän käyttöohje, kysy valmistajalta tai kysy polkupyöräkauppiaalta. VAROITUS! Akselikytkin on asennettava oikein. Väärin asennettu akselikytkin voi löystyä ajon aikana ja johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja.

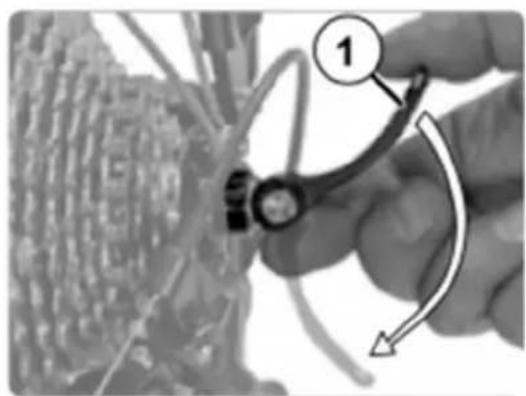

1. Avaa vetopyörän takapyörän pikalukitusvipu tai löysää kuusiokoloruuvia (5 mm)

pikalukitusakselin versiosta riippuen. Usein kiristysvivun liikesuunta on merkitty "OPEN".

2. Kierrä pikalukitusakselin mutteri vastapäivään. Ole varovainen, alla on pieni jousi,

joka voi hypätä pois.

3. Aseta akselikytkin pika-akselille jousta irrottamatta.

4. Kierrä akselimutteri myötäpäivään pikalukitusakselin kierteeseen vähintään viidellä

täydellä kierroksella.

5. Kohdista takapyörä ja sulje pikalukitusvipu tai kiristä kuusiokoloruuvi

pikalukitusakselin versiosta riippuen. Kiristysvivun liikesuunta on usein merkitty "CLOSE" . Käyttämäsi voiman on kasvettava noin puolivälistä. Viimeisellä alueella vähän ennen loppuasentoa kiristysvivun pitäisi olla vaikea siirtää . Päätyasennossa vivun on oltava yhdensuuntainen rungon kanssa, eikä se saa tarttua ulos.

6. Tarkista, onko pikavapautus todella tiiviisti suljettu yrittämällä kääntää suljettu

pikavapautus oman akselinsa ympäri . Jos pikalukitus voidaan kiertää, puristusvoima ei ole riittävä . Avaa kiristysvipu ja ruuvaa akselimutteri puoli kierrosta myötäpäivään. Toista vaiheet 5 ja 6. Jos kiristysvipua ei voida sulkea kokonaan, avaa kiristysvipu ja ruuvaa akselimutteri puoli kierrosta vastapäivään . Toista vaiheet 5 ja 6. Huomaa, että akselin mutteri on ruuvattava pika-akselin kierteeseen vähintään viidellä täydellä kierroksella. VAROITUS! Alle viisi täyttä kierteen kierrosta ei takaa takapyörän riittävää puristusvoimaa, mikä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. Pikalukitusakseli on tällöin liian lyhyt ja se on vaihdettava. Tämä on saatavana lisävarusteena. Ota yhteyttä erikoiskorjaamoon.

7. Yritä lopuksi siirtää takapyörää pudotuspeleissä varmistaaksesi, että se on

kiinnitetty oikein. VAROITUS! Takapyörä on kiinnitettävä oikein akselikytkimen asentamisen jälkeen. Väärin kiinnitetty takapyörä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja ajon aikana. Katso lisätietoja hinauspyörän käyttöohjeesta. Akseleita on monia erilaisia. Jos olet epävarma, ota yhteys erikoismekaanikkoon.12

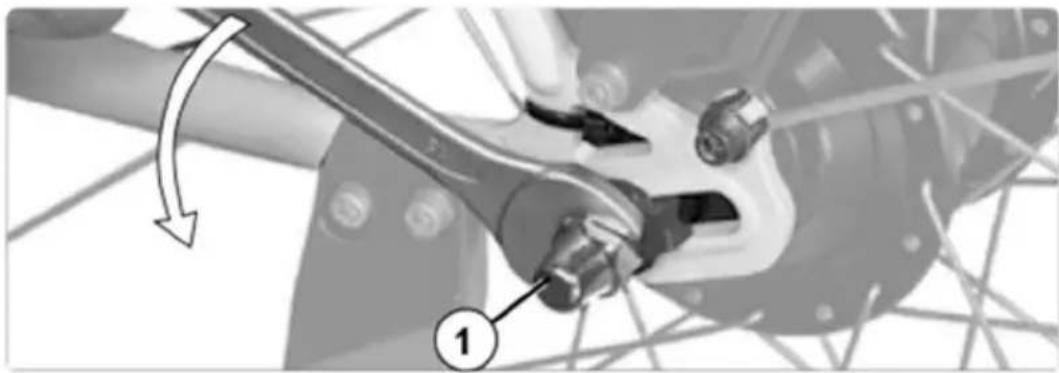

Akselikytkimen kokoonpano (kiinteä akseli) Kytkin asennetaan aina traktorin pyörän vasemmalle puolelle ajosuunnassa nähtynä. Se koostuu kahdesta osasta: vetoaisapäästä, joka on kiinnitetty vetoaisaan, ja akselikytkimestä, joka on kiinnitetty vetopyörän takapyörän navan akseliin . Ennen kuin asennat akselikytkimen, sinun on selvitettävä, soveltuuko polkupyöräsi perävaunun vetämiseen. Tarkista polkupyörän käyttöohje, kysy valmistajalta tai kysy polkupyöräkauppiaalta. VAROITUS! Akselikytkin on asennettava oikein. Väärin asennettu akselikytkin voi löystyä ajon aikana ja johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja.

1. Kierrä takapyörän vasemmalla puolella oleva akselimutteri vastapäivään.

VAROITUS! Älä poista lukkoaluslevyä (2). Se estää takapyörää kiertymästä keskeyttämisissä. Ajaminen ilman lukkoaluslevyjä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. Aseta akselin kytkin akselille irrottamatta lukkolevyä.

2. Ruuvaa akselimutteri kiinteän akselin kierteeseen vähintään viidellä täydellä

kierroksella. VAROITUS! Alle viisi täyttä kierrosta ei takaa takapyörän riittävää puristusvoimaa, mikä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. Akselin kytkintä ei saa asentaa! Ota yhteyttä erikoiskorjaamoon.

3. Kohdista takapyörä ja kiristä akselin mutteri hinauspyörän käyttöohjeessa

määritettyyn kiristysmomenttiin. Pidä akseliliittimestä tiukasti kiinni.

4. Yritä lopuksi siirtää takapyörää pudotuspeleissä varmistaaksesi, että se on

kiinnitetty oikein. VAROITUS! Takapyörä on kiinnitettävä oikein akselikytkimen asentamisen jälkeen. Väärin kiinnitetty takapyörä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja ajon aikana. Noudata hinauspyörän käyttöohjeita. Jos olet epävarma, ota yhteys erikoiskorjaamoon.

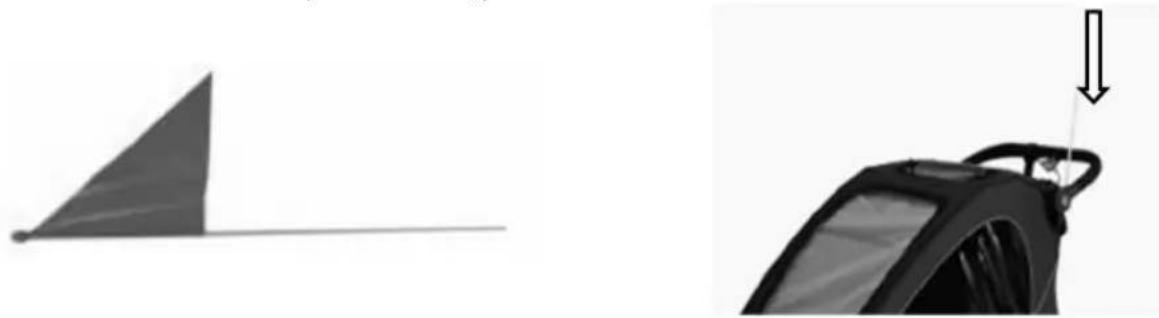

Turvaviirin kiinnittäminen (polkupyörän perävaunun kokoonpano) Varmistaaksesi, että muut tienkäyttäjät näkevät polkupyörän perävaunun paremmin, sinun tulee aina käyttää mukana toimitettua turvaviiriä. Tämä lisää sinun ja lapsesi turvallisuutta. Turvaviiri työnnetään kangastunneliin, joka sijaitsee kangaspäällisen vasemmalla puolella.

1. laita kehyksen kaksi osaa yhteen.

2. laita turvaviiri yhteen.

3. Laita turvaviiri kangaskannen kangastunneliin.

VAROITUS! Jos käytät polkupyörän perävaunua polkupyörän perävaununa, turvaviiri on aina asennettava. Ilman turvaviiriä polkupyörän perävaunu voitaisiin helposti jättää huomiotta tieliikenteessä, mikä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. Huomautus: Kun taitat perävaunua, poista turvaviiri etukäteen. Muuten viirisauva voi rikkoutua

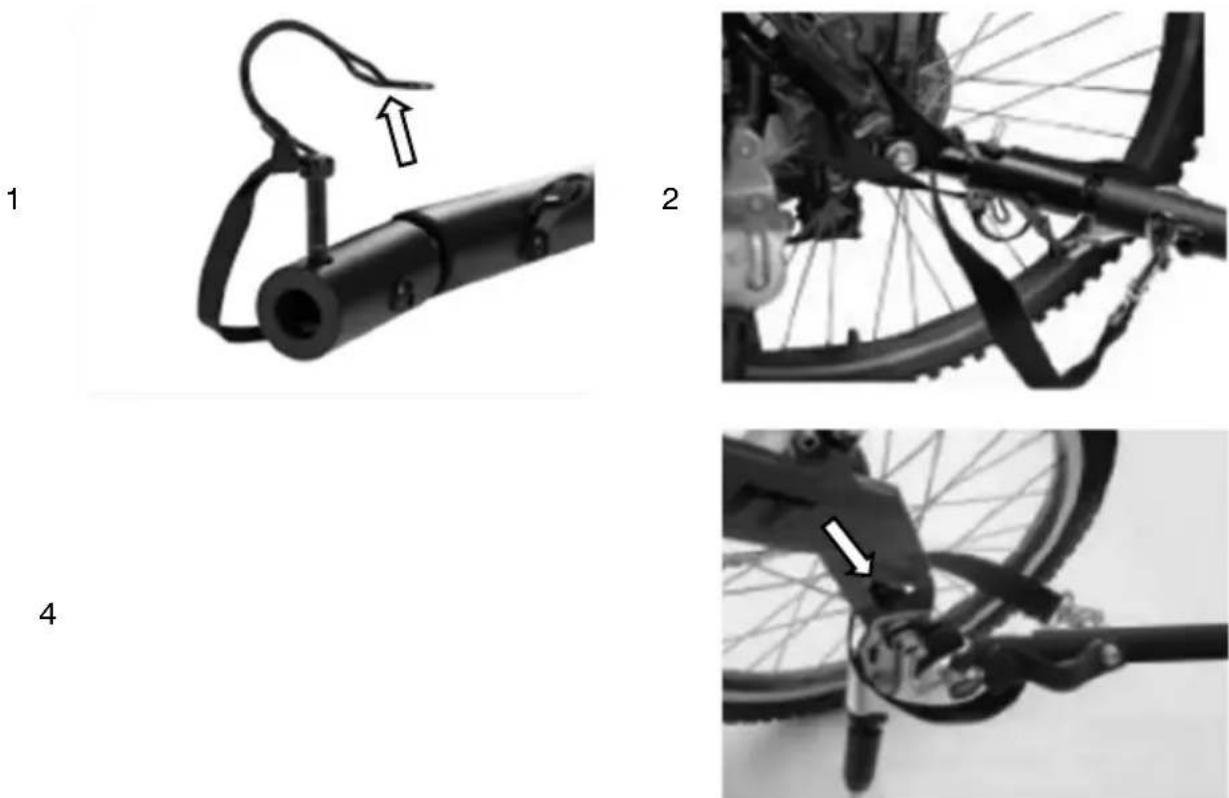

Perävaunun kytkeminen polkupyörään (polkupyörän perävaunun kokoonpano) VAROITUS! Tarkista, onko valmistaja hyväksynyt vetopyörän perävaunujen vetämiseen! Perävaunujen vetäminen sopimattomalla vetopyörällä voi johtaa rungon murtumiin ja onnettomuuksiin, joissa on hengenvaarallisia vammoja. Kytkentä tulee aina tehdä ilman lasta perävaunussa.

1. Avaa sokkatapin turvapalkki. Sokkatappi sijaitsee vetoaisan päässä ja poista

2. Nosta vetoaisa ja työnnä vetoaisan pää polkupyörään asennetun akselikytkimen

3. Aseta sokkatappi takaisin vetoaisan päässä olevaan reikään ja sulje turvatanko.

Varoitus! Varmista, että liitäntä on suojattu vetämällä vetoaisasta.

4. Siirrä turvavyö runkoputken ympärille ja kiinnitä karabiini vetoaisan pidikkeeseen.

Varmista, että turvahihna ei jää kiinni pinnoihin tai levyjarruihin. VAROITUS! Varmista, että akselin kytkin on kiinnitetty oikein vetoaisan päähän. Jos sitä ei ole kiinnitetty oikein, perävaunu voi löystyä ajon aikana, mikä voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. VAROITUS! Älä koskaan aja kiinnittämättä vetoaisaa turvahihnalla! Jos perävaunu irtoaa, se liitetään edelleen polkupyörään. Tämän noudattamatta jättäminen voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja.

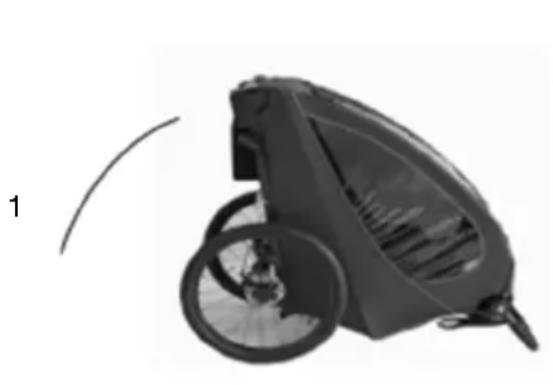

Bugisten pyörien asennus (buginen kokoonpano) Jos polkupyörän perävaunuun on asennettu vetoaisa tai lenkkeilijäpyörä, poista ensin nämä elementit ja aseta siniset kiinnityskoukut takaisin mukana toimitettuihin reikiin. Varmista, että kiinnityskoukut ovat kiinni. Huomautus: Jos haluat tutustua kokoonpanoon, suosittelemme, että nostat ensin polkupyörän perävaunun edestä, kallistat sitä taaksepäin ja tuet sitä ohjaustankoon. Varmista, että perävaunun alla oleva pinta on puhdas ja sileä, jotta se ei likaannu tai vahingoita tekstiilipeitettä. Myöhemmin, kun tunnet kokoonpanon, riittää, että nostat perävaunua hieman edestä tätä työtä varten.

1. Nosta perävaunu edestä tai kallista sitä taaksepäin.

2. Työnnä buginen pyörä rattaiden pidikkeeseen niin pitkälle kuin se menee, kunnes

kuulet ja tunnet sen kytkeytyvän.

3. Poista buginen pyörä painamalla sinistä painiketta ja vetämällä buginen pyörä ulos.

Varoitus! Älä koskaan aja rattaiden kanssa, kun käytät perävaunua polkupyörän perävaununa! Rattaiden pyörä voi osua esteisiin, mikä voi johtaa onnettomuuksiin ja loukkaantumisiin. Varoitus! Varmista, että buginen pyörä on kytketty oikein eikä voi irrota itsestään! Jos buginen pyörä ei ole kytketty oikein, buginen pyörä voi löystyä, mikä voi johtaa onnettomuuksiin ja vammoihin.

Lenkkeilijän pyörän asennus (lenkkeilijän kokoonpano) Jos vetoaisa tai bugiset pyörät on asennettu polkupyörän perävaunuun, pura ensin nämä elementit. Lenkkeilijäsetti koostuu kahdesta pyöränvarresta, lenkkeilijän pyörästä ja saalishihnasta. Kaksi pyörän tukijalat on asennettu samalla tavalla kuin vetoaisa. Vasen tukijalka työnnetään vetoaisan astiaan ja oikeanpuoleinen tukijalka asetetaan identtisesti rakennettuun astiaan oikealle puolelle.

1. Nosta perävaunua edestä tai kallista sitä taaksepäin.

2. Aseta nyt lenkkeilijäpyörä pyöränvarsien pudotuksiin äläkä kiristä akselimutteria

3. Avaa ja poista siniset leikkeet. Työnnä sitten pyörän varret astioihin. Sinisten

säätöpyörien on osoitettava alaspäin.

4. Kiinnitä pyörän varret sinisten puristimien avulla. Aseta tätä varten puristimen

molemmat teräspultit polkupyörän perävaunun sivulla oleviin reikiin ja sulje puristin. Kiristä sitten akselin mutteri, sulje pikalukitusvipu. Tarkista th ratista ja tukijalat kiinnitetään vetämällä niistä. Huomautus: Puristimen avaaminen ja sulkeminen ei ole tasaista ja vaatii tietyn määrän voimaa. Tämä on välttämätöntä puristimen turvallisen pidon takaamiseksi. VAROITUS! Lenkkeilijän pyörä ja pyörän tukijalat on kiinnitettävä oikein kokoonpanon jälkeen. Väärin kiinnitetyllä lenkkeilijäsarjalla ajaminen voi johtaa onnettomuuksiin, joissa on hengenvaarallisia vammoja. Jos olet epävarma, ota yhteyttä erikoiskorjaamoon! Huomautus: Jos perävaunu ei aja täsmälleen suoraan eteenpäin lenkkeilijäkokoonpanossa, rataa voidaan säätää kääntämällä keskeytysten säätörenkaita.

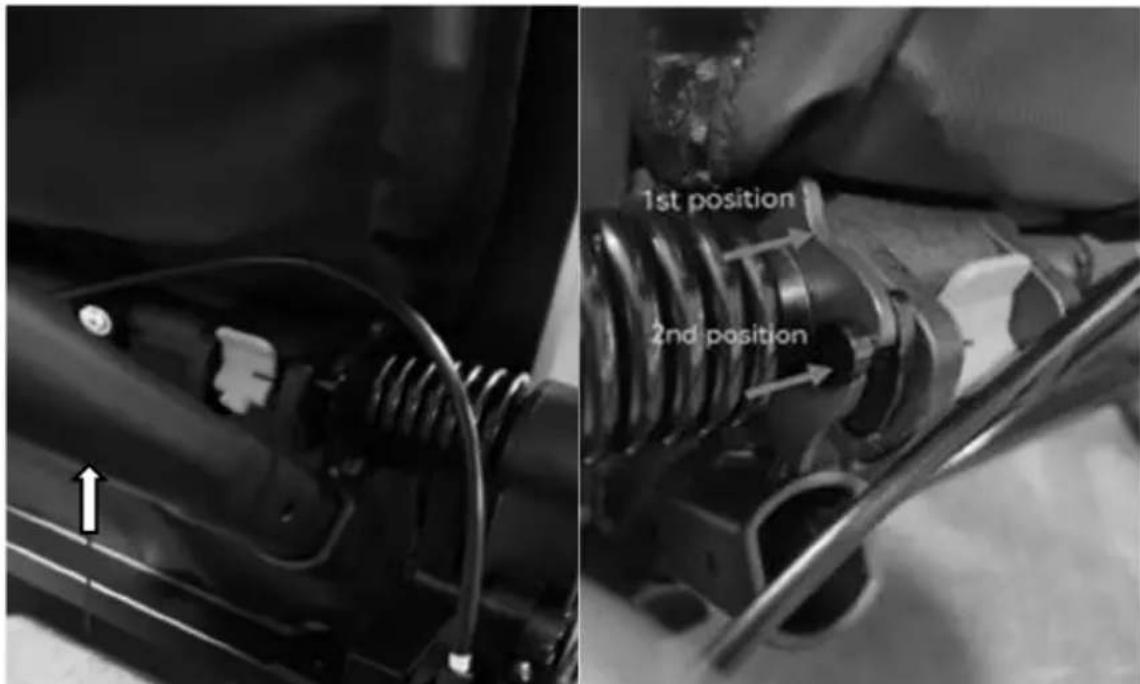

Säädä pyörän jousituksen asentoja. Takapyörän jousitusta on kaksi asentoa. 1. sijalla se on enimmäispaino 22 kg; Ja 2. sijalla se on enimmäispaino 22+22kg. Kun avaat kehyksen, jousitus 1. asennossa. Jos haluat ottaa enimmäispainon yli 22 kg, käytä vetokoukkua ja nosta se 2. asentoon. Kun säädät 2. asennosta 1. asentoon, sinun on ensin nostettava vetokoukku ja painettava sinistä painiketta alas samanaikaisesti. Kun se putoaa, paina vetokoukku alas.

VAROITUS: Muista säätää iskulaite painon tai matkustajien lukumäärän mukaan. Hoito ja huolto

• Huolla ja puhdista perävaunu säännöllisesti, jotta se pysyy hyvässä kunnossa pitkään.

• Tarkista perävaunu ja lisävarusteet säännöllisesti vaurioiden ja kulumisen merkkien varalta:

• Tarkista kaikki metalliosat mahdollisten murtumien tai halkeamien varalta. Älä käytä perävaunua, jos metalliosat ovat halkeilleet tai vaurioituneet.

• Tarkista, ettei perävaunussa ole taipuneita, viallisia, puuttuvia tai löysiä kiinnikkeitä tai saaliita. Kiristä löysät kiinnikkeet tai kiinnikkeet ja vaihda vaurioituneet tai puuttuvat osat.

• Tarkasta kangas säännöllisesti repeämien, kuluneiden pisteiden tai muiden vaurioiden varalta.

• Puhdista lastenkuljetuskärry säännöllisesti lämpimällä vedellä ja miedolla saippualiuoksella. Älä koskaan käytä aggressiivisia puhdistusaineita tai liuottimia.

• Puhdista pyörän akselit ja voitele kaikki paljaat liikkuvat osat rasvalla tai öljyllä. Tarkista pyörät aina ja suorita huolto vähintään kerran vuodessa.

• Säilytä perävaunua ja lisävarusteita kuivassa paikassa poissa suorasta auringonvalosta. Ennen varastointia lapsikantajan on oltava kuiva, jotta hometta tai bakteereja ei muodostu.1
