Tuotetyyppi	Vesi- ja pölyimuri, pölyluokka M
Merkki	Kärcher
Malli	IVM 60242 M ACD WS
Mitat (P × L × K)	1020 × 680 × 1490 mm
Paino	108 kg
Virtalähde	220-240 V, 50-60 Hz, 1 vaihe, 2100 W (max 2400 W)
Säiliön tilavuus	60 L
Inerttinesteen säiliön tilavuus	20 L
Imutilavuus	8 L
Maksimi alipaine	25,4 kPa
Ilmavirta	2 × 74 L/s
Suodatinpinta-ala	2,24 m²
Imuletkun liitäntä	DN40/50 (sovitettava DN70)
Päätoiminnot	Kuiva- ja märkäimu, luokan M palavat pölyt, teollisuuskäyttö
Huolto ja puhdistus	Keräimen tyhjennys käytön jälkeen, puhdistus kostealla liinalla, pääsuodattimen ja mikrokuidun säännöllinen vaihto
Turvallisuus	Potentiaalintasaus, pysäköintijarru, IPX4-suojaus, suojausluokka I
Varaosat ja korjattavuus	Pääsuodatin (osa nro 9.439-542.0), mikrokuitu (osa nro 9.990-103.0), verkkojohto (osa nro 6.650-035.0)
Yleiset tiedot	Ammatti- ja teollisuuskäyttö, EN 60335-2-69 -standardin mukainen, takuu Kärcherin ehtojen mukaan

Usein kysytyt kysymykset - IVM 60242 M ACD WS Kärcher

Kuinka käyttää laitetta märkäimussa?

Märkäimua varten täytä epäpuhtauskeräin inerttinesteellä (vedellä tai öljyllä). Käytä alempaa imuputkea (vedenerotin) ja sulje ylempi imuputki tulpalla.

Kuinka tyhjentää epäpuhtauskeräin?

Sammuta ja irrota laite verkosta. Käytä pysäköintijarrua, vedä kahvasta vapauttaaksesi lukitus ja laske keräin alas. Irrota se, löysää kiristyslenkit, poista yläosa ja tyhjennä jätteet. Kokoa päinvastaisessa järjestyksessä.

Kuinka vaihtaa pääsuodatin?

Katkaise virta ja irrota pistoke. Avaa imupää ja välike. Poista vanha laskostettu tähtisuodatin ja laita se ilmatiiviiseen pussiin. Aseta uusi suodatin kohdistaen tärinäelementit ja kokoa takaisin.

Mitä tehdä, jos imuteho heikkenee?

Tarkista, että imuliittimet on tulpattu, ettei suuttimessa tai letkussa ole tukosta, ettei keräin ole täynnä ja ettei suodatin ole tukossa. Vaihda suodatin tarvittaessa.

Kuinka kuljettaa laitetta turvallisesti?

Tyhjennä keräin ja sulje imuliittimet tulpilla. Löysää pysäköintijarrut ja työnnä ohjaustangosta. Lastausta varten tartu runkoon ja ohjaustankoon. Lukitse se liukumisen estämiseksi ajoneuvossa.

Mitä pölytyyppejä voin imuroida?

Laite on suunniteltu imuroimaan kuivia pölyjä luokassa M, mukaan lukien palavat pölyt. Se ei sovellu sytytyslähteille tai räjähteille ilman inerttinestettä.

Kuinka täyttää inerttinestesäiliö?

Avaa ja irrota epäpuhtauskeräin. Kaada inerttinestettä (suositellaan vettä tai öljyä) tasomittarin merkkiin asti. Aseta yläosa takaisin paikalleen varmistaen, että uimurin pallo ohjautuu.

Kuinka puhdistaa laite käytön jälkeen?

Tyhjennä ja huuhtele keräin. Puhdista ulkopuoli kostealla liinalla. Älä käytä silikonipitoisia pesuaineita. Huuhtele lisävarusteet tarvittaessa vedellä ja kuivaa ne.

Mikä on toimintatapa suodattimen rikkoutuessa?

Sammuta laite välittömästi ja irrota pistoke. Laitetta ei voi käyttää ennen kuin suodatin on vaihdettu. Vaihda pääsuodatin ja tarkista vuotojen varalta.

Kuinka säilyttää laitetta?

Säilytä laitetta kuivassa ja sisätiloissa, suojattuna luvattomalta käytöltä. Kääri johto johtokelan ympärille. Varmista, että keräin on tyhjä.

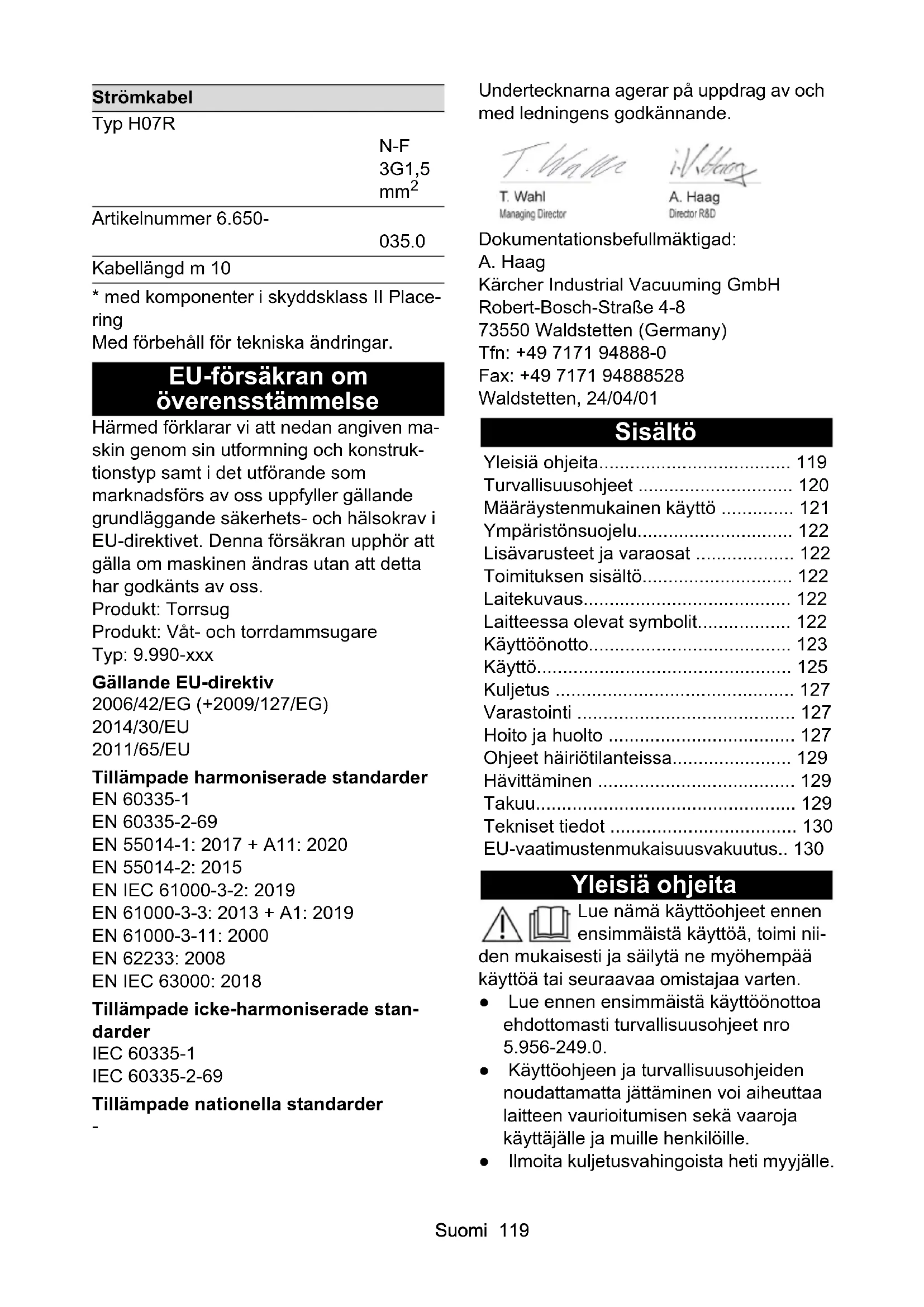

KÄYTTÖOHJE IVM 60242 M ACD WS Kärcher

Yleisiä ohjeita.... 119

Turvallisuusohjeet 120

Määräystenmukainen käyttö 121

Ympäristönsuojelu.... 122

Lisävarusteet ja varaosat 122

Toimituksen sisältö.... 122

Laitekuvaus.... 122

Laitteessa olevat symbolit.... 122

Käyttöönotto.... 123

Käyttö.... 125

Kuljetus 127

Varastointi 127

Hoito ja huolto 127

Ohjeet häiriötilanteissa.... 129

Hävittäminen 129

Takuu.... 129

Tekniset tiedot 130

EU-vaatimustenmukaisuusvakuutus.. 130

Yleisiä ohjeita

Lue nämä käyttöohjeet ennen ensimmäistä käyttöä, toimi niiden mukaisesti ja säilytä ne myöhempää käyttöä tai seuraavaa omistajaa varten.

- Lue ennen ensimmäistä käyttöönottoa ehdottomasti turvallisuusohjeet nro 5.956-249.0.

- Käyttöohjeen ja turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille.

- Ilmoita kuljetusvahingoista heti myyjälle.

Turvallisuusohjeet

Vaarallisuusasteet

⚠ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiin-vamman tai johtaa kuolemaan.

⚠VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

⚠ VAARA • Vain tehtävään koulutetut työntekijät saavat käyttää laitetta ja aineita, joille laitetta käytetään, sekä suorittaa laitteeseen imetyn materiaalin turvallisen pois-tamisen. • Jos poistoilma johdetaan huoneeseen, huoneen ilmanvaihtoasteen pitää olla luokkaa L. Vaadittujen raja-arvo- jen noudattamiseksi takaisin johdettu tilavuusvirta saa olla enintään 50 prosenttia puhtaan ilman tilavuusvirrasta (huoneen tilavuus V_R x ilmanvaihtoaste L_W ). Ilman erityistä tuuletusta: L_W=1h^-1 . • Laite sisäl-tää terveydelle haitallisia pölyjä. Tyhjennys- ja huoltotoimenpiteitä, mukaan lukien pöly-säiliön poiston, saavat suorittaa vain asian-tuntevat henkilöt käyttäen asianmukaisia suojavarusteita. • Älä käytä laitetta ilman täydellistä suodatusjärjestelmää. • Huomi- oi noudatettavat turvallisuusvaatimukset, jotka koskevat käsiteltäviä materiaaleja.

• Erilaisten tulenarkojen pölyjen samanai-kainen kerääntyminen keräysastiaan voi ai-heuttaa tulipalon tai räjähdyksen.
• Varmista, että metallipölyn keräämiseen käytettävässä nestesäiliössä käytetään oikeaa nestettä vaarallisten reaktioiden välttämiseksi. Veden sijasta suositellaan öljyn

käyttöä, jotta metallipölyn kanssa ei muodostu vetykaasua.

⚠️ VAROITUS • Laitetta ei saa asentaa ei- kä käyttää alueilla, joilla on pölyn tai kaasun räjähdysvaara. Laitteen sisällä oleva pölyn muodostama räjähdyskelpoinen ilmaseos on sallittu vain suodattimen edessä.

Kaasun muodostamat räjähdyskelpoiset il- maseokset ovat kiellettyjä laitteen sisällä.

- Laite ei sovellu palavien nesteiden (syttyvät, helposti syttyvät ja erittäin helposti syttyvät vaarallisia aineita koskevan direktiivin 67/548/ETY mukaan) (leimahduspiste alle 55 °C) eikä palavien pölyjen ja palavien nesteiden sekoitusten imurointiin. - Laite ei sovellu syttymislähteiden ja sellaisten pölyjen imurointiin, joiden hehkumislämpötila on ≤ 190 °C. - Tarkasta ennen jokaista käyttöönottoa, että potentiaalintasausjoh-dot (maadoitusjohtimet) on liitetty. - Laitetta ei saa käyttää ulkotiloissa eikä sitä saa asettaa ulos. - Paina ohjausrullan seison-tajarrua, jotta laite pysyy varmasti paikallaan. Jos seisontajarru on auki, laite voi lähteä liikkeelle hallitsemattomasti. - Täytä nestesäiliö vain valmistajan suosittelemilla nesteillä.

⚠️ VARO • Kytke pitempien käyttötaukojen ja käytön jälkeen laite pääkytkimestä/laitekytkimestä pois päältä ja irrota verkkopistoke.

HUOMIO • Käytä laitetta vain sisätiloissa.

• Puristumisvaara! Käytä käsineitä, kun irrotat tai kiinnität imupään, suodatinyksikön tai keräysastian. - Vaurioitumisvaara! Älä koskaan imuroi ilman suodatinta tai vaurioituneella suodattimella. - Käytä turvakenkiä, kun käytät laitetta. - Liikuttele laitetta vain kävelyvauhtia, ja jos pinta on kalteva, pyydä toinen henkilö tarvittaessa avuksi.
• Varmista, että pölyä ei tule ulos, kun vaihdat varusteita. - Normaalissa käytössä pintojen lämpötilat voivat nousta jopa 135 °C:een. - Vältä imuletkun kääntymistä kaksin kerroin. - Suorita letkujen säännöllinen silmämääräinen tarkastus. - Noudata asianmukaisia varotoimenpiteitä lietteen poistamisessa, käsittelemisessä, varastoi-misessa ja hävittämisessä, kuten sekoitta-

minen inertteihin nesteisiin paikallisten määräysten mukaisesti. • Vetykaasu on syttyvää, ja sitä voi syntyä, jos tiettyjä ainei-ta, kuten alumiinia, magnesiumia jne. jou-tuu laitteen sisään. Venttiili estää vetykaasun kerääntymisen nestesäiliön si-sälle. Puhdista ja tarkista venttiili säännölli-sesti ja tarkista, ettei siinä ole merkkejä vaurioista. • Huolehdi asennuspaikan riittä-västä ilmanvaihdosta vetypitoisuuden vä-hentämiseksi. • Tyhjennä likasäiliö jokaisen käyttökerran jälkeen ja kun se on täynnä lietettä vetykaasun muodostumisen vähentämiseksi.

Sähköliitäntä

Laitteen saa yhdistää vain sellaiseen sähköliitäntään, jonka on suorittanut sähköalan ammattilainen normin IEC 60364 mukaan. Liitäntäarvot löytyvät osoitteesta Tekniset tiedotjatyppikilpi.

⚠ VAARA

Sähköiskun vaara

Hengenvaara

Älä vahingoita sähköjohtoja esim. ajamalla niiden yli, vetämällä tai jättämällä ne puristuksiin.

Suojaa kaapelit kuumudelta, öljyltä ja teräviltä kulmilta.

Tarkasta laitteen verkkoliitäntäjohto ennen jokaista käyttöä. Älä ota käyttöön laitetta, jonka verkkoliitäntäjohto on vaurioitunut. Anna sähköalan ammattilaisen vaihtaa vaurioitunut johto.

Toiminta hätätilanteessa

⚠ VAARA

Loukkaantumis- ja vahingoittumisvaara oikosulun tai muun sähkövian sattuessa

Sähköiskun vaara, palovammojen vaara Kytke laite pois päältä hätätilanteissa ja irrota verkkopistoke.

Käyttäytyminen suodattimen rikkoutuessa/vuodon sattuessa

1. Sammuta laite välittömästi.
   Laitteen käyttöä ei saa jatkaa.
2. Vaihda suodatin.

Määräystenmukainen käyttö

Laitteen käyttötarkoitukset:

• lattia- ja seinäpintojen märkä- ja kuiva-puhdistus
• kuivien, syttyvien, laskeutuneiden, terveydelle vaarallisten pölyjen poistoon; pölyluokka M standardin EN 60335-2-69 mukaisesti
• räjähtämättömien aineiden imurointi
• kaikkien pölyräjähdysluokkien syttyvien pölyjen imurointi
  • pölyjen ja karkean lian imurointi
• syttyvien pölyjen imurointi vyöhykkeeltä 22, jos laite on asennettu räjähdysvaarallisten tilojen ulkopuolelle
• kosteiden ja nestemäisten aineiden imu- rointiin
• Seuraavien aineiden imurointi vain, kun käytetään inerttiä nestettä:
• titaanipöly
  – räjähdysaltis ja johtava pöly
  – magnesiumpöly tai -jauhe
  – lauhdepölyt ja räjähdysalttiit metallijauheet lisääinevalmistuksesta (3D-tulostus)
• Teollinen käyttö, esim.varasto- ja tuotantoalueilla
• Ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.

Kun laitteen asennuspaikalla on luokiteltu Ex-vyöhyke, on käytettävä sitä vastaavaa Ex-laitetta.

Laitteen moitteeton toiminta voidaan varmistaa vain imuletkun nimellisleveyksillä DN40 tai DN50.

Kaikki muu käyttö on epäasianmukaista.

Laite ei sovellu seuraaviin käyttötarkoituksiin:

• syttymislähteiden ja sellaisten pölyjen, joiden hehkumislämpötila on ≤ 190 °C, imurointi
• räjähdysalttiiden tai niitä lain (SprengG) pykälässä 1 tarkoitetulla tavalla vastaavien aineiden sekä räjähtävien höyry-il-maseosten imurointi

• syttyvien nesteiden ja syttyvän pölyn seosten imurointi

• hehkuvien tai kuumien hiukkasten imu- rointi, joka voi aiheuttaa tulipalon tai rä- jähdyksen
  • myrkyllisten aineiden imurointi

• Liittäminen pölyä tuottavaan koneeseen

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä sääs-

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta: www.kaercher.de/REACH

Lisävarusteet ja varaosat

⚠ VAARA

Räjähdysvaara ei-hyväksyttyjen lisävarusteiden vuoksi

Käytä tyypissä 22 vain valmistajan hyväksymiä lisävarusteita, jotka on merkitty Extarralla.

Käytä vain alkuperäisiä lisävarusteita ja al-kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Huomautus

Toimitukseen ei sisälly lisävarusteita. Lisävarusteet on tilattava erikseen laitekohtaisesti.

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisäl- lön täydellisyys. Jos kuljetusvaurioita ilme- nee, ilmoita niistä jälleenmyyjälle.

Laitekuvaus

Kuvat, katso kuvasivu

Kuva A

① Alusta
②Seisontajarrulla varustettu kääntyvä pyörä
③ Kiinnikkeet likasäiliössä
④Likasäiliö
⑤ Suodatinrengas
⑥ Kaapelin pidike
⑦ Imuputken pidike
⑧Välirenkaan suljin
⑨Välirengas
⑩Tyyppikilpi
⑪Verkkojohto
⑫Johtokoukku
⑬Kantokahva
⑭Roskasäilion kahva
⑮Imuliitäntä ilman märkäerotinta
⑯Lattiasuulakkeen pidike
⑰Painemittari
⑱Työntöaisa
⑲Suodattimen tyhjennysvipu
⑳Laitteen kytkimen imuturbiini 2
⑳Laitteen kytkimen imuturbiini 1
22 Imupää
23 Imupään lukitus
24Suodatintärytin
25 Tiivisterengas
26Suodatin
27 Mekaaninen poiskytkentä
28 Imuliitäntä, jossa märkäerotin
29 Ilmanpoistoventtiili
30 Suodattimen vaahtomuovi
31 Mikrokuitu
32 Siiviläkori
33 Täyttötason letku
34 Palloventtiili

Laitteessa olevat symbolit

Laite soveltuu pölyn imurointiin pölyluokkaan M saakka.

⚠VAROITUS

Iho-, keuhko- tai silmävauriot

Hienopölyn pääsy ilmaan tyhjennyksen, huoltotöiden ja hävittämisen yhteydessä

Käytä tyhjennyksen ja huoltotöiden sekä pölysäiliön hävittämisen yhteydessä mää-rättyjä suojavarusteita.

Laite soveltuu tulenarkojen pölyjen imu- rointiin, asennus vyöhykkeen 22 ulkopuo- lelle.

VAROITUS: Tätä laitetta ei saa sijoittaa alueelle 22. Jos käytössä on vyöhyke 22, on käytettävä Ex-merkinnällä varustettua laitetta.

Tarra osoittaa maks. alipaineen arvot suhteessa käytettyyn imuletkun läpimittaan. Nykyisen arvon voi lukea painemittarista. Tätä laitetta koskevat arvot, katso luku Tarkista vähimmäistilavuusvirta. Jos arvo alittuu, suodatin pitää vaihtaa (katso luku Pääsuodattimen vaihto). Imuletkun eri läpimitat mahdollistavat sovittamisen varusteosien liittimien eri läpimittoihin.

Mikrokuitu

(tilausnumero 9.990-103.0)

Pääsuodatin

(tilausnumero 9.439-542.0)

Käyttöönotto

⚠VAROITUS

Potentiaalintasausjohtoa ei ole kytketty oikein

Sähköisku

Tarkista ennen jokaista käyttöönottoa, että potentiaalintasausjohdot (maadoitusjohti-met) on liitetty.

⚠VAROITUS

Terveydelle haitallisen pölyn aiheutta- ma vaara

Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

Älä imuroi ilman suodatinelementtiä, sillä muuten suurempi hienojakaisen pölyn ulostulosmäärä on terveydelle vaaraksi.

⚠VAROITUS

Roskasäiliön väärä lukitus

Puristumisvaara

Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.

Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

HUOMIO

Puuttuva suodatinelementti

Imumoottorin vaurioituminen

Älä imuroi ilman suodatinelementtiä.

HUOMIO

Roskasäiliön staattinen varaus

Pölyjen syttyminen

Varmista, että alustan maadoitus on kosketuksissa roskasäiliöön.

1. Aseta laite työasemaan.
2. Kiinnitä laite seisontajarruilla.

3. Varmista, että imupää on asennettu oikein paikalleen.

4. Täytä likasäiliö vedellä tai öljyllä (tilausnumero 9.990-272.0) merkkiin asti (katso luku Likasäiliön täyttäminen inertillä nesteellä).

5. Kiinnitä maadoitusliitin ulkoiseen potentiaalintasaukseen.

6. Irrota keräysastian sulkutulppa (katso lu- ku Valitse imuliitäntä).

7. Aseta imuletku imuletkun liitäntään.

8. Varmista, että suodatinrenkaan imuliitäntä on tiiviisti suljettu sulkutulpalla (katso luku Imuliitännän sulkeminen).

9. Tarkista roskasäiliön täyttömäärä (ks. lu- ku Roskasäiliön täyttömäärän tarkis- tus).

10. Tyhjennä tarvittaessa roskasäiliö (ks. lu- ku Likasäiliön tyhjentäminen).

11. Kiinnitä haluttu lisävaruste (ei sisälly toimitukseen) imuletkuun.

12. Varmista, että roskasäiliö on asennettu oikein paikalleen.

Valitse imuliitäntä

Laitteessa on 2 imuliitäntää.

• Roskasäiliön imuliitäntä – Kuivaimurointi märkäerottimella: hienopöly, jauhe
  Märkäerotustoiminnolla varustettu likasäiliö on täytettävä inertillä nesteellä eli vedellä tai öljyllä. Suositellun öljyn tilausnumero on 9.990-272.0.
• Suodatinrenkaan imuliitäntä Määräystenmukaisessa käytössä on suljettu tiiviisti sulkutulpalla.

Älä liitä kahta imu- letkua imuriin sa- manaikaisesti. Määräystenmukai- sessa käytössä saa käyttää vain alempaa imuliitäntää. Märkäerotinta käytettäessä on ylem- män imuliitännän oltava tiiviisti suljet- tu.

Imuliitännän sulkeminen

⚠VAROITUS

Loukkaantumisvaara

Hienopölystä johtuvat iho-, keuhko- tai silmävauriot

Imuletkun irrottamisen jälkeen imuliitäntä pitää sulkea sulkutulpalla.

Kuva B

1. Aseta sulkutulppa tarkasti imuliitäntään.
2. Työnnä sulkutulppa vasteeseen asti.
3. Käännä sulkutulppaa oikealle, kunnes imuliitäntä on tiukasti kiinni.

Likasäiliön täyttäminen inertillä nesteellä

Jos käytetään märkäerottimella varustettua likasäiliötä, likasäiliö on täytettävä inertillä nesteellä ennen käyttöönottoa.

⚠VAROITUS

Liikkuvia osia

Puristumisvaara

Varo liikkuvia osia, kun irrotat tai asetat likasäiliön yläosaa paikalleen.

1. Kiinnitä laite seisontajarruilla.

Kuva C

1. Vedä kahvaa ylöspäin. Roskasäiliö vapautetaan ja lasketaan alas.

2. Vedä roskasäiliö ulos laitteesta kahvan avulla.

Kuva D

1. Avaa likasäiliön kiinnikkeet.
2. Irrota likasäiliön yläosa kahvasta.
3. Täytä inerttiä nestettä eli vettä tai öljyä likasäiliöön, kunnes taso saavuttaa täyttömäärän näytön merkin.
4. Kun asetat likasäiliön yläosaa paikalleen, varmista, että uimurikuula on asetettu vastaavaan ohjaimeen.

⚠VAROITUS

Roskasäiliön väärä lukitus

Puristumisvaara

Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.

Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

Kuva E

HUOMIO

Roskasäiliön staattinen varaus

Pölyjen syttyminen

Varmista, että alustan maadoitus on kosketuksissa roskasäiliöön.

1. Aseta likasäiliö laitteeseen päinvastai- sessa järjestyksessä ja lukitse se kah- vasta.

Roskasäiliön täyttömäärän tarkistus

Kun likasäiliö on täyttynyt merkintään asti, se on tyhjennettävä. Laite ei kytkeydy automaattisesti pois päältä, kun maksimitäyttö- taso ylittyy.

1. Tarkista roskasäiliön täyttömäärä säännöllisesti.
2. Varmista, että imuroinnin aikana imetään enintään 8 litraa materiaalia.

Käyttö

⚠ VAARA

Räjähdysalttiin ja johtavan metallipölyn imurointi ilman inerttiä nestettä

Räjähdysvaara, lämmönmuodostus

Älä koskaan imuroi räjähdysaltista ja johtavaa materiaalia ilman inerttiä nestettä.

⚠VAROITUS

Terveydelle haitallisen pölyn aiheutta- ma vaara

Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

Älä imuroi ilman molempia suodatinelementtejä, sillä muuten suurempi hienojakisen pölyn ulostulosmäärä on terveydelle vaaraksi.

Tarkista ennen jokaista käyttöä, että molemmat suodatinelementit on asennettu oikein.

HUOMIO

Hienon pölyn sisäänpääsyn aiheuttama vaara

Imumoottorin vaurioitumisvaara

Älä koskaan poista pääsuodatinelementtiä imuroinnin aikana.

HUOMIO

Inertti neste puuttuu

Märkäerottimen vaurioituminen

Älä koskaan imuroi ilman inerttiä nestettä, kun käytät märkäerottimella varustettua imuliitäntää.

Laitteen kytkeminen päälle

1. Yhdistä verkkopistoke pistorasiaan.
2. Kytke laite päälle imuturbiinin laitekytkimistä.

Huomautus

Kytke imuturbiinit aina peräjälkeen päälle ja pois päältä. Jotta painemittari toimisi oikein vähimmäistilavuusvirran seurannassa, kaikkien imuturbiinien on oltava päällä.

Huomautus

Useimmissa käyttötapauksissa riittää, että imuroit yhdellä imuturbiinilla. Kytke tarvittaessa 2. imuturbiini lisäksi. Älä kuitenkaan käytä laitetta molemmilla imuturbiineilla yli 15 minuutin ajan. Tämä voi johtaa sen, että liiallinen kostea ilmaa kastelee pääsuodattimen ennenaikaisesti. Anna pääsuodattimen tarvittaessa kuivua tai vaihda se (katso luku Pääsuodattimen vaihto).

1. Käynnistä imurointi.

Imuprosessin suoritus

1. Tarkista roskasäiliön täyttömäärä säännöllisin väliajoin, koska laite ei kytkeydy automaattisesti pois päältä imuroitaessa.

Huomautus

Laitteen varustukseen kuuluu mekaaninen valvonta. Valvonta keskeyttää ilmavirran, kun inertti neste on tullut vähimmäistason alapuolelle. Täytä inertillä nesteellä imu-prosessin jatkamiseksi (katso luku Likasäiliön täyttäminen inertillä nesteellä).

1. Varmista, että imuroinnin aikana imetään enintään 8 litraa materiaalia.
2. Tyhjennä tarvittaessa roskasäiliö (ks. lu- ku Likasäiliön tyhjentäminen).
3. Vaihda pääsuodatin tarvittaessa (katso luku Pääsuodattimen vaihto).

Huomautus

Jos likasäiliö on täytetty inertillä nesteellä, kostea ilma voi imun aikana virrata pääsuodattimen läpi ja kastella sen. Tarkasta pääsuodatin kosteuden varalta imuprosessin jälkeen. Anna pääsuodattimen tarvittaessa kuivua tai vaihda se (katso luku Pääsuodattimen vaihto).

Tarkista vähimmäistilavuusvirta

Laitteen etupuolelle on asennettu painemittari, joka näyttää laitteen sisäisen imualipaineen. Jos suurin alipaine (ks. taulukko) saavutetaan, pääsuodatin on vaihdettava (katso luku Pääsuodattimen vaihto). Tämä arvo riippuu laitteen tehosta ja käytetystä imuletkusta. Jos alipaine ei vähene merkittävästi suodattimen vaihdolla, ongelman täytyy olla jossain muualla (katso luku Ohjeet häiriötilanteissa).

HUOMIO

Suurimman sallitun alipaineen ylittäminen

Imutehon menettäminen

Jos määritetty arvo ylittyy, ilman nopeus laskee alle 20 m/s. Vaihda suodatin.

Imuletkun nimellis-mitta	Suurin sallittu ali-paine
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Laitteen kytkeminen pois päältä

1. Kytke laite pois päältä imuturbiinin laitekytkimistä.
2. Irrota verkkopistoke.
3. Irrota maadoitusliitin ulkoisesta potenti- aalintasauksesta.

Jokaisen käytön jälkeen

1. Poista tarvikkeet.
2. Sulje imuliitäntä (katso luku Imuliitännän sulkeminen).
3. Huuhtele tarvikkeet tarvittaessa vedellä ja anna kuivua.
4. Tyhjennä roskasäiliö (ks. luku Likasäiliön tyhjentäminen).
5. Puhdista laite käytön jälkeen ulkoa ja sisältä imuroimalla ja pyyhkimällä kosteallä liinalla.

Likasäiliön tyhjentäminen

Roskasäiliö on tyhjennettävä tarvittaessa ja jokaisen käytön jälkeen.

Imuaukko tai imuletku on suljettu.

Tarkista roskasäiliön täyttömäärä säännöllisin väliajoin, koska laite ei kytkeydy automaattisesti pois päältä imuroitaessa.

1. Kytke laite pois päältä.

2. Kiinnitä laite seisontajarruilla.

Kuva C

1. Vedä kahvaa ylöspäin. Roskasäiliö vapautetaan ja lasketaan alas.

2. Vedä roskasäiliö ulos laitteesta kahvan avulla.

Kuva D

1. Avaa likasäiliön kiinnikkeet.
2. Irrota likasäiliön yläosa kahvasta.
3. Irrota vaahtomuovielementti likasäiliön alaosasta.
4. Irrota siiviläkori ja mikrokuitu.
5. Irrota mikrokuitu siiviläkorista.

6. Hävitä mikrokuitu lakisääteisten määräysten mukaisesti.

7. Tyhjennä inertti neste likasäiliöstä tarvittaessa (katso luku Inertin nesteen tyh-jentäminen likasäiliöstä).

Huomautus

Voit käyttää inerttiä nestettä tarvittaessa useita kertoja.

1. Kun asetat likasäiliön yläosaa paikalleen, varmista, että uimurikuula on asetettu vastaavaan ohjaimeen.

⚠VAROITUS

Roskasäiliön väärä lukitus

Puristumisvaara

Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.

Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

Kuva E

HUOMIO

Roskasäiliön staattinen varaus

Pölyjen syttyminen

Varmista, että alustan maadoitus on kosketuksissa roskasäiliöön.

1. Aseta likasäiliö laitteeseen päinvastaisessa järjestyksessä ja lukitse se kahvasta.

Inertin nesteen tyhjentäminen likasäiliöstä

1. Kytke laite pois päältä.
2. Kiinnitä laite seisontajarruilla.
3. Sulje imuliitäntä (katso luku Imuliitännän sulkeminen).

Kuva C

1. Vedä kahvaa ylöspäin. Roskasäiliö vapautetaan ja lasketaan alas.

2. Vedä roskasäiliö ulos laitteesta kahvan avulla.

Kuva F

1. Käännä palloventtiilin vipua 90°.
2. Kun keräysastia on täysin tyhjä, käännä vipu aloitusasentoon.

⚠VAROITUS

Roskasäiliön väärä lukitus

Puristumisvaara

Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinren-

kaan välissä tai vie niitä nostomekaniikan lähelle.

Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

Kuva E

HUOMIO

Roskasäiliön staattinen varaus

Pölyjen syttyminen

Varmista, että alustan maadoitus on kosketuksissa roskasäiliöön.

1. Aseta roskasäiliö paikalleen ja lukitse se kahvasta.

Laitteen puhdistus

⚠VAROITUS

Jäte epäasianmukainen hävittäminen

Ympäristön saastuminen

Noudata paikallisia jäteveden käsittelyä koskevia määräyksiä.

1. Puhdista laite käytön jälkeen ulkoa ja sisältä imuroimalla ja pyyhkimällä kostealla liinalla.

Kun imuroit laitetta, käytä saman tai pa- remman luokituksen omaavaa pölynimuria.

1. Huuhtele lisävarusteet (eivät sisälly pak-kaukseen) tarvittaessa vedellä ja kuivaa ne.

Laitteen säilytys

1. Kelaa verkkokaapeli kaapelipidikkeen ympärille.

2. Aseta laite kuivaan tilaan ja varmista, etteivät sivulliset pääse käyttämään laitetta.

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

Roskasäiliö on tyhjennetty.

1. Pölyttömän kuljetuksen varmistamiseksi sulje molemmat imuliitännät (ks. luku Imuliitännän sulkeminen).

2. Vapauta kääntyvien pyörien seisontajar- ru ja työnnä laitetta työntökahvasta.

3. Kun haluat lastata laitteen, tartu siihen rungosta ja työntökahvasta.

4. Kun kuljetat laitetta ajoneuvossa, var-mista, että se ei pääse liukumaan tai kal-listumaan.

Varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

Roskasäiliö on tyhjennetty.

1. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

⚠ VAARA

Tahattomasti käynnistyvä laite, kosketus virtaajohtaviin osiin

Loukkaantumisvaara, sähköisku

Kytke pois päältä ennen laitteelle tehtäviä töitä.

Irrota verkkopistoke.

⚠ VAARA

Terveydelle haitallisen pölyn aiheutta- ma vaara

Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

Käytä huoltotöiden (esim. suodattimen vaihdon) aikana vähintään P2-luokan hengityssuojainta sekä kertakäyttösuojavaate-tusta.

⚠VAROITUS

Terveydelle haitallisen pölyn aiheutta- ma vaara

Pölyn hengittämisen aiheuttamat hengitystiesairaudet.

Vaarojen välttämiseksi valmistajan tai asiaan perehdytetyn henkilön on tarkastettava vähintään kerran vuodessa turvalaitteiden turvallisuustekninen moitteeton toimivuus, esim. laitteen tiiviys, suodattimen vaurioituminen ja valvontalaitteiden toiminta.

HUOMIO

Silikonipitoinen hoitoaine

Muoviosat voivat vaurioitua.

Älä käytä puhdistukseen silikonia sisältäviä hoitoaineita.

Pölyä poistavat koneet ovat vaarojen pois-tamiseen tarkoitettuja turvalaitteita BGV A1 -asiakirjan mukaisesti.

• Käyttäjän tekemää huoltoa varten laite pitää purkaa, puhdistaa ja huoltaa, mikäli se on mahdollista ilman, että huoltohenkilöstö ja muut henkilöt joutuvat vaaraan. Asianmukaisena varotoimenpiteenä ennen laitteen purkamista on suoritettava myrkkyjen poisto. Varokei-noihin kuuluvat paikallisesti suodatettu koneellinen ilmanvaihto tilassa, jossa laite puretaan, huoltoalueen puhdistus sekä henkilöstön sopiva suojaus.
• Laitteen ulkopuolelta on imuroitava myrkylliset aineet ja ulkopuoli on pyyhittävä puhtaaksi tai käsiteltävä tiivistysaineella ennen kuin laite viedään pois vaaralliselta alueelta. Kaikki laiteosat on katsottava likaisiksi, kun ne tuodaan pois vaaralliselta alueelta. Pölyn leviämisen estämiseksi on toteutettava sopivat toimenpiteet.
• Huolto- ja korjaustöiden aikana on heitettävä pois kaikki saastuneet esineet, joita ei voi puhdistaa riittävän hyvin. Täl- laiset esineet on hävitettävä läpinäky- mättömissä säkeissä, tällaisen jätteen hävittämistä koskevien voimassa ole- vien määräysten mukaisesti.
• Imuaukot on suljettava laitteen kuljetuksen ja huollon ajaksi sulkutulpalla.
• Huomaa, että voit tehdä yksinkertaiset huolto- ja hoitotyöt itse.
• Puhdista laitteen pinnat ja säiliön sisäpuoli säännöllisesti kostealla liinalla.
• Suorita letkujen säännöllinen silmämääräinen tarkastus.

Tarkastus- ja huoltotyöt

Tarkistuta laite säännöllisesti lainsäätäjän kansallisten onnettomuudentorjuntamääräysten mukaisesti. Asiantuntevan henkilön on suoritettava huoltotyöt säännöllisin väliajoin valmistajan ilmoituksen mukaisesti, ja niiden yhteydessä on noudatettava annettuja määräyksiä ja turvallisuusvaatimuksia. Vain sähköalan ammattilaiset saavat suorittaa töitä sähkö- laitteen parissa. Jos sinulla on kysyttävää, ota yhteyttä KÄRCHERin edustajaan.

Pääsuodattimen vaihto

1. Kytke laite pois päältä.
2. Irrota verkkopistoke.
3. Irrota ja poista imupää.
4. Avaa ja poista välirengas.
5. Poista saastunut tähtipoimusuodatin.
6. Aseta saastunut tähtipoimusuodatin pussiin heti sen jälkeen, kun olet poista-nut sen laitteesta, ja sulje pussi tiiviisti.
7. Hävitä saastunut tähtipoimusuodatin lakisääteisten vaatimusten mukaisesti.
8. Poista lika puhtaan ilman puolelta.
9. Tarkasta, onko korkeapaineletkussa vaurioita.
   10.Aseta uusi tähtipoimusuodatin paikalleen.

a Vedä uusi tähtipoimusuodatin välirenkaan kohdalla olevan suodattimen ravistimen yli siten, että ravistuselementit on kohdistettu keskelle suodatintaskuja.
b Aseta suodatinrenkaaseen väliren-gas, jossa on tähtipoimusuodatin ja suodattimen ravistin.
c Lukitse välirengas.

11.Aseta ja lukitse imupää paikalleen.

Mikrokuidun vaihtaminen

1. Kytke laite pois päältä.
2. Kiinnitä laite seisontajarruilla.

Kuva C

1. Vedä kahvaa ylöspäin.
   Roskasäiliö vapautetaan ja lasketaan alas.
2. Vedä roskasäiliö ulos laitteesta kahvan avulla.

Kuva D

1. Avaa likasäiliön kiinnikkeet.
2. Irrota likasäiliön yläosa kahvasta.
3. Irrota vaahtomuovielementti likasäiliön alaosasta.
4. Irrota siiviläkori ja mikrokuitu.
5. Irrota mikrokuitu siiviläkorista.
6. Hävitä mikrokuitu lakisääteisten määräysten mukaisesti.
   11.Aseta uusi mikrokuitu.
7. Kun asetat likasäiliön yläosaa paikalleen, varmista, että uimurikuula on asetettu vastaavaan ohjaimeen.

⚠VAROITUS

Roskasäiliön väärä lukitus

Puristumisvaara

Älä pidä lukitsemisen aikana käsiä missään tapauksessa roskasäiliön ja suodatinrenkaan välissä tai vie niitä nostomekaniikan lähelle.

Lukitse roskasäiliö käyttämällä kahvaa molemmin käsin.

Kuva E

HUOMIO

Roskasäiliön staattinen varaus

Pölyjen syttyminen

Varmista, että alustan maadoitus on kosketuksissa roskasäiliöön.

1. Aseta likasäiliö laitteeseen päinvastaisessa järjestyksessä ja lukitse se kahvasta.

Ohjeet häiriötilanteissa

⚠ VAARA

Laitteen tahaton käynnistyminen / sähköisku

Imumoottorin tahaton käynnistyminen voi johtaa loukkaantumiseen. Sähköosien jännite voi johtaa sähköiskuun.

Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke. Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi.

Huomautus

Jos ilmenee häiriö, laite on kytkettävä pois päältä välittömästi. Häiriö on korjattava ennen kuin laite otetaan käyttöön uudelleen. Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun.

Imuturbiini ei käynnisty

1. Tarkista pistorasia ja virran syötön sulake.
2. Tarkista laitteen verkkojohto ja verkkopistoke.
3. Kytke laite päälle.

Imuteho laskee

1. Sulje tiivistämätön imuliitäntä (ks. luku Imuliitännän sulkeminen).

2. Poista tukokset imusuuttimesta, imuputkesta tai imuletkusta.

3. Tarkista, että imupää ja roskasäiliö istuvat kunnolla.

4. Tyhjennä roskasäiliö (ks. luku Likasäiliön tyhjentäminen).
5. Tarkista suodattimen asento ja korjaa sitä tarvittaessa.
6. Vaihda pääsuodatin (ks. luku Pääsuodattimen vaihto).
7. Vaihda mikrokuitu (katso luku Mikrokuidun vaihtaminen).
8. Tarkasta inertin nesteen kunto.

a Tarkasta inertin nesteen määrä, lisää tarvittaessa inerttiä nestettä (katso lu- ku Likasäiliön täyttäminen inertillä nesteellä)

b Tarkasta inertin nesteen laatu ja vaihda inertti neste tarvittaessa (katso luku Inertin nesteen tyhjentäminen likasäiliöstä ja luku Likasäiliön täyttäminen inertillä nesteellä).

Imutehoa ei ole

Mekaaninen sulkulaite keskeyttää tilavuusvirran, koska likasäiliössä on liian vähän inerttiä nestettä.

1. Lisää inerttiä nestettä (katso luku Lika-säiliön täyttäminen inertillä nesteellä).

Pölyä tulee ulos imuroitaessa

1. Tarkasta likasäiliön asento.
2. Tarkista suodattimen asento ja korjaa sitä tarvittaessa.
3. Vaihda pääsuodatin (ks. luku Pääsuodattimen vaihto).
4. Kun käytät laitetta märkäerottimen kanssa, täytä se inertillä nesteellä (katso luku Likasäiliön täyttäminen inertillä nesteellä).

Hävittäminen

Laite on hävitettävä lakisääteisten määräysten mukaisesti sen käyttöiän tultua täyteen.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet.

Takuutapauksessa pyydämme ottamaan

yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(osoite, katso takasivu)

Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelalueella kohdassa "Lataukset".

Tekniset tiedot

Sähköliitäntä
Verkkojännite V 220-		240
Vaihe ~ 1
Verkkotaajuus Hz 50-60
Nimellisteho W 2100
Maksimiteho W 2400
Kotelointiluokka IPX4
Suojaluokka I*
Suurin sallittu verkon im-pedanssi		0.195+j0.122
Mitat ja painot
Tyypillinen käyttöpaino	kg	108
Pituus x leveys x korkeus	mm	1020 x680 x1490
Suodatinpinta	m2	2,24
Ympäristöolosuhteet
Varastointilämpötila	°C	-10-40
Laitteen tehotiedot
Säiliötilavuus	l	60
Säiliötilavuus inertti neste	l	20
Säiliötilavuus imuroitava materiaali	l	8
Tyhjiö (paineenrajoitus-venttiilillä)	kPa	25,4
Ilmamäärä	l/s	2x 74
Imuletkun liitäntä		DN70
Imuletkun nimellisläpimitta		DN40/50
Suodattimen tilausnumero		9.439-542.0

Määritetyt arvot EN 60335-2-69 mukaan
Käsi-käsivarsi-tärinäarvo	m/s ^2	<2,5
Epävarmuus K	m/s ^2	0,2
Äänenpainetaso L _pA	dB(A)	79
Mittausepävarmuus K _pA	dB(A)	2

Verkkojohto
Tyyppi		H07R
		N-F
		3G1,5
		mm ^2
Osanumero		6.650-
		035.0
Kaapelin pituus	m	10

* asennus suojausluokan II elementeillä Oikeus teknisiin muutoksiin pidätetään.

EU- vaatimustenmukaisuusvakuu tus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja raken-teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voi-massaolo raukeaa.

Tuote: Kuivaimuri

Tuote: Märkä- ja kuivaimuri

Tyyppi: 9.990-xxx

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Sovelletut yhdenmukaistamattomat standardit

IEC 60335-1

IEC 60335-2-69

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johdon puolesta ja valtuuttamina.

Dokumentointivastaava:

A. Haag

Kärcher Industrial Vacuuming GmbH

Tarvikud ja varuosad 157

Tarnekomplekt.... 157

Tarvikud ja varuosad

⚠️OHT

Plahvatusoht heakskiitmata tarvikute töttu

Ärge imege ilma filtrielemendita.

TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Naha, kopsu ja silmade kahjustus peentolmu töttu

Plahvatusoht, kuumuse teke

1. Alustage imemisprotsessi.

1. Paigaldage mustusemahuti ja lukustage kaarkäepidemega.

Seadme puhastamine

△HOIATUS

1. Pange imipea peale ja lukustage.

Mikrofliisi asendamine uuega
