Corebelt 1.0 - Lihasstimulaattori COMPEX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lihasstimulaattori (EMS) vatsalihaksille ja alaselälle
Merkki	Compex
Malli	Corebelt 1.0
Virtalähde	Ladattava litium-polymeeriakku 3,7 V / 500 mAh, lataus USB:n kautta (5V/1A), akunkesto jopa 2 tuntia
Stimulaatiokanavat	2 erillistä ja yksilöllisesti säädettävää kanavaa
Ohjelmat	P1: vatsalihasharjoitus (etuelektrodit), P2: keskivartalon vahvistus (etu- ja takaelektrodit)
Intensiteetti	0–62 mA, säädettävä portaittain
Pulssitaajuus	3–55 Hz
Pulssin kesto	200 tai 300 µs
Yhteydet	Bluetooth BLE, mobiilisovellus yhteensopiva iOS 12+ ja Android 8+
Vyön koko	S/M (vyötärönympärys 65-85 cm) ja L/XL (85-114 cm)
Vyön materiaali	Käsin pestävä polyesteri
Elektrodit	4 tarraelektrodia 8x8 cm, vaihdettava 15 käyttökerran jälkeen
Suojausluokka	IP22 (suojattu sormilta ja roiskevedeltä alle 15° kulmassa)
Käyttöolosuhteet	Lämpötila: 0°C – 40°C, kosteus: 15% – 75%
Arvioitu käyttöikä	3 vuotta (tuote ja tarvikkeet)
Huolto	Stimulaattori: puhdista pehmeällä liinalla ja alkoholilla. Vyö: käsinpesu, ei valkaisuainetta, ei kuivausrumpua. Elektrodit: vaihda säännöllisesti.
Turvallisuus	Älä käytä sydämentahdistimen kanssa, vaurioituneella iholla, ajon aikana, nukkuessa tai alle 30 cm etäisyydellä RF-laitteista. Vasta-aiheinen raskauden aikana.
Varaosat	Elektrodit, vyö, USB-kaapeli, matkapussi saatavilla. Ei käyttäjän korjattavissa olevia osia.
Valmistaja	DJO France S.A.S., Centre Européen de Frêt, 3 rue de Bethar, 64990 Mouguerre, Ranska

Usein kysytyt kysymykset - Corebelt 1.0 COMPEX

Kuinka kauan yksi stimulaatioistunto kestää?

Keskimäärin yksi istunto kestää 20 minuuttia. On suositeltavaa käyttää laitetta 3 kertaa viikossa 6 viikon ajan näkyvien tulosten saavuttamiseksi.

Voinko käyttää laitetta ilman mobiilisovellusta?

Kyllä, Corebelt 1.0:ssa voit valita ohjelmat P1 tai P2 suoraan stimulaattorin P-painikkeella ja säätää intensiteettiä +/- painikkeilla.

Mitä tehdä, jos stimulaatio aiheuttaa epämukavuutta tai ihoärsytystä?

Tarkista, että elektrodit ovat kunnolla kiinni ja puhtaat. Vaihda elektrodit, jos ne ovat kuluneet. Jos punoitus kestää yli 20 minuuttia, odota sen häviämistä ennen uutta istuntoa. Ota yhteys lääkäriin, jos ärsytys on voimakasta.

Kuinka tiedän, onko akku vähissä tai latauksessa?

Virtalähteen LED-merkkivalo vilkkuu vihreänä, kun akku on vähissä. Latauksen aikana merkkivalo on tasaisen keltainen, ja muuttuu tasaisen vihreäksi, kun akku on täyteen ladattu. Jos merkkivalo vilkkuu punaisena, tarkista elektrodien liitäntä tai lämpötila.

Voinko käyttää laitetta, jos minulla on sydämentahdistin?

Ei, käyttö on vasta-aiheista sydämentahdistimen, implantoitavan defibrillaattorin tai muun implantoitavan elektronisen laitteen kanssa. Se voi aiheuttaa sähköiskun tai hengenvaarallisia häiriöitä.

Kuinka puhdistan vyön ja stimulaattorin?

Puhdista stimulaattori pehmeällä liinalla ja alkoholipohjaisella puhdistusaineella ilman liuottimia. Vyö pestään käsin miedolla saippualla, ei silittämistä, ei valkaisuainetta, ei konekuivausta. Varmista, että stimulaattori ja elektrodit on poistettu ennen pesua.

Mitä tehdä, jos stimulaattori ei käynnisty?

Yritä ladata stimulaattoria USB-kaapelilla. Jos se ei käynnisty täyden latauksen jälkeen, ota yhteys Compexin asiakaspalveluun.

Kuinka palautan laitteen tehdasasetukset?

Varmista, että laite on päällä eikä stimulaatio ole käynnissä. Paina intensiteettipainikkeita - ja + samanaikaisesti 3 sekunnin ajan, kunnes laite käynnistyy uudelleen. Tämä poistaa pariksi liitetyt laitteet.

Mikä on elektrodien käyttöikä?

On suositeltavaa olla käyttämättä tarraelektrodeja yli 15 kertaa. Kontaktin laatu heikkenee vähitellen, mikä vähentää tehokkuutta ja mukavuutta.

Voinko käyttää laitetta raskauden aikana?

Sähköstimulaation turvallisuutta raskauden aikana tai kohdun yläpuolella kuukautisten aikana ei ole osoitettu. On suositeltavaa neuvotella lääkärin kanssa ennen käyttöä.

KÄYTTÖOHJE Corebelt 1.0 COMPEX

Laitteen kuvaus. 265
Vyön kuvaus. 266
Laitteen lataus 269
Ladataaan sovellusta. 269

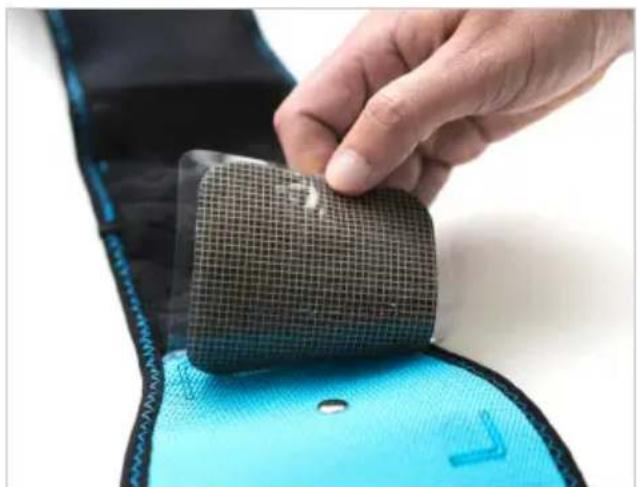

Elektrodien ja stimulaattorin
asettaminen vyolle 270

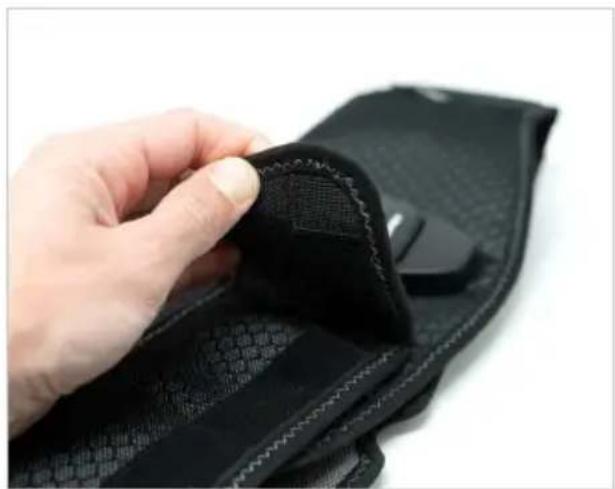

Istunnon aloitus 272
Ohjelman valitseminen ja kaynnistaminen 274
Istunnon lopettaminen. 274

1. UKK 275
   8.HUOLTO 276
2. TEKNISET TIEDOT 279
3. EMC-TAULUKKO 281

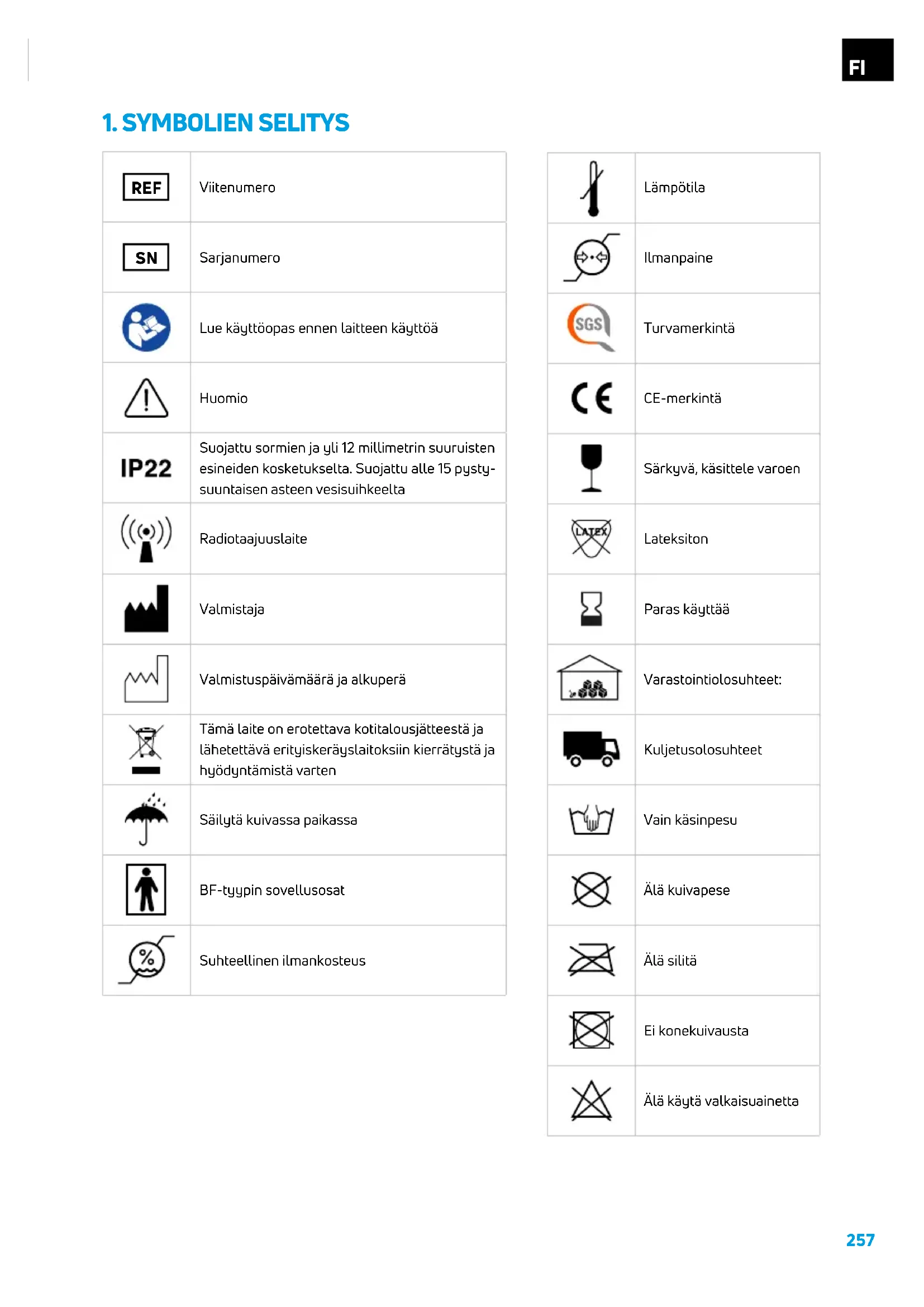

TURVALLISUUSVAROITUKSET

On erittäin suositeltavaa lukea namä ohjeet, vasta-aiheet ja turvatoimet huolellisesti ennen laitteen käytöä.

REF	Viitenumero
SN	Sarjanumero
	Lue käytöopas ennen laitteen käytöä
!	Huomio
IP22	Suojattu sormien ja yli 12 millimetrin suuruisten esineiden kosketuksetta. Suojattu alle 15 pysty-suntaisen asteen vesisuihkeelta
((	Radiotaajuuslaite
	Valmistaja
	Valmistuspäivämäärä ja alkuperä
	Tämä laite on erotettava kotitalousjätteestä ja lähetettäv érityiskeräyslaitoksiin kierrätystä ja hyödyntämistä varten
	Säilytä kuivassa paikassa
	BF-tyypin sovellusosat
%	Suhteellinen ilmankosteus

	Lämpötila
	llmanpaine
	Tuvamerkintä
	CE-merkintä
	Särkyvä, käsitte varoen
	Lateksiton
	Paras käytää
	Varastointiolosuhtet:
	Kuljetusolosuhtet
	Vain käsinpesu
	Älä kuiivapese
	Älä silitä
	Ei konekuivausta
	Älä käytä valkaisuinetta

	Älä väännä
LOT	Eränumero
1	Yksi käytäjä
	Älä aseta elektrodeja rikkoutuneen ihon päälle
	Älä käytä ajon aikana tai käytäessäsi konetta
	Stimuolintia ei tule käytäa transserebraalisesti tai kaulan anteriorisen alueen yli
>0.1w/cm2	Älä ylitä 0,1 wattia/cm2
	Pidä elektrodit erillään hoidon aikana
	Älä käytä, mikäli pakkaus on vahingoittunut
	Puhdista elektrodien kiinnitskohta saippualla ja vedellä ja huuhte huolellisesti vain vedellä
	Poista muovi ruudukon puolelta
	Kiinnitä elektrodien hila äärivivojen mukaisesti
	Irrota muovisuojuus elektrodien mustalta puolelta
	Aseta vyö vyötärön ympärille

ON ( )	Aloita istunto
OFF ( )	Sammuta stimulointilaite käytön jälkeen
	Irrota vyö vyötäröttä ja aseta elektrrodien mustan puolen muovisuojus takaisin paikalleen
	Taita vyö
	Säilytä kaikkea pussissa

2. TÄRKEÄT TIETOA

VASTAINDIKAATIOT

• IMPLANTOIDUT ELEKTRONISET LAITTEET. Älä käytä laitetta, jos sinulla on sydänstimulaattori, sisäinen defibrillaattori tai muu sisäinen elektroninen / sähköinen laite. Tämä saattaa aiheuttaa sahköiskun, palovammoja, sahkö Häiriöitä tai hengenmenetyksen.
  ELEKTKRODIEN ASETTAMINEN. Ålä stimuloi muuta aluetta kuin vatsaa tai selkäa.
• STIMULOINTI YLAVARTALON ALUEELLA. Alä stimuloi ylavartalo-osaa (yksi elektrodi on ylavartalon etupuolella ja yksi elektrodi takana); ylavartalon lapi kulkeva sähkövirta voi aiheuttaa hengenvaarllisia sydämen rytmihäirioita.

VAARAT

• ALA MUUTA. Laitteeseen ei saa tehdä muutoksia.
  KOSTEA YMPARISTÖ. Älä käytä stimulointia kylvyssä, suihkussa tai saunassa. Älä upota laitetta veteen stimuloinnin aikana.
• SYTTYVA TAI RAJAHTAVY YMPARISTÖ. Alä käytä laitetta paikoissa, joissa on tulipalon tai rajahdyksen vaara, kuten happipitoisissa ymparistöissä, helposti syttyvien anestesiakaasujen laheisyydessa
  SAHKOKIRURGISELTAITTEETAIDEFIBRILLAATTORIT.Jos kajttaja yhdistetaan korkeataajuksiseen kirurgseen sahkolaitteeseen, seurauktena voi olla palovammoja stimulaattorin elektrodien kohdalla ja stimulaattorin mahdollinen vauroituminen.
  LYHYT- TAI MIKROAALTO. Alä käytä stimulaattoria metrin sateellä lyhyt- tai mikroaaltolaitteista, koska se voi muuttaa stimulaattorin synnyttämän virran. Jos et ole varma, onko stimulaattoria käytetty toisen laitteen lahellä, ota yhteys kyseisen laitteen valmistajaan.
• ELEKTRONISED VALVONTALAITTEET. Älä käytä stimulointia sähköisten valvontalaitteiden (kuten sydänmonitorien tai EKG-hälytysten) lahellä, sillä ne eivat ehkä toimi oikein sähköisen stimulointilaitteen käytön aikana.
  SAHKOMAGNEETINEN SATEILY. Alä kayta stimulaattoria ymparistössa, jossa kaytetaan muita laitteita, jotka tarkoituksellisi sateilevát sahkomagneettista energiaa sujaamattomalla ravall.
• LIITÄNTÄ Liïtã tãhan laitteeseen vain ne osat ja laitteet, jotka on määritetty sahkökäytöisen laëkintäjärestelmän osana tai jotka on määritetty yhteensopiviki sihkökäytöisen laëkintäjärestelmän kanssa.
• RADIOTAAJUUSVIESTINTÄ Viestintälaitteita, jotka käytävat kannettavaa radiotaajuutta tulee vähintäan 30 cm (12 tuuman) päässä kaikista Compex-laitteen osista, mukaan lukien valmistajan maärittelemät johdot. Muutoin se voi johtaa laitteiston tehon heikkenemiseen.
  VIEREKKAIN TAI PÄALLEKKAIN ASETETUT LAITTEET. Tämän laitteiston käyttoa muiden laitteiden vieressä tai pinottuna niiden kanssa on välttäva, koska se vo johtaa vaaränlaiseen toimintaan. Jos tällainen käytto on tarpeen, tämä ja muut laitteet tulee tarkastaa, etta ne toimivat normalalisti.

• VAHINGOITTUNUT LAITE TAI LISÄVARUSTEET. Älä koskaan käytä laitetta tai lisävarusteita, jos ne ovat vahingoittuneet. Tarkasta laite, liittimet ja vaate huolellisesti ennen jokaista käytötilannetta.
  LISAVARUSTEET. Käytä tata laitetta vain Comprexin suosittelemien lisavarusteiden kansa. Muiden lisavarusteiden käytäminen saattaa vahingoittaa laitteen suoritskyka, tuottaa voimakkaampia sähkömagneettisia päästöja tai heikentäa laitteen sahkomagneettista hairionsietoa.
  TOIMINTAHAIRO LADATTAESSA. Irrota latauskaapeli valittomasti, mikali laitteen lamptila nousee tai laitteesta tulee epanormaalia hijua tai savua.
  LATAUS RAJOITETUSSA TILASSA. Alä lataa rajoitetussa tilssa (kantokotelo, laatikko jne.). Tamä tuottaa tulipalovaaran.

• KÄYTTÖ AJON TAI KONEIDEN KÄYTÖN AIKANA. Älä käytä stimulointia ajaessa, käyttaessä koneita tai suorittaessa muuta toimintaa, Jonka aikana sähköstimulaatio tai tahaton lihasten supistuminen voi aiheuttaa vammoja.

• UNI. Älä käytä stimulointia unen aikana.
  KORKEUS. Alä käytä stimulaattoria yli 3 000 metrin korkeudessa. Tämä voi aiheuttaa laitteen toimintahärion.
• ELEKTRODIN HENKILÖKOHTAINEN KÄYTTO. Käytäessä elektrodia useiden ihmister valillä voi aiheuttaa infektion.
  SAIRAUDET. Jos sinulla on epäilyjä tai diagnoosi kardiopatian, epilepsian,vakavien valtimoverenkierron häröiden, vatsan tai nivustyrän ja syövän osalta tai haluat käytta tuotetta kuntoutukseen tai fysioterapiaan, ota yhteys läkärin ennen käyttoa.
• STIMULOINTI METALLIN LAHELLA. Välta stimulointia metallin lahellä, joka lisää epamukavuuden tunteen ja palovammojen riskä. Poista stimulointialueelta korut, lavistykset, vyöpidikkeet tai muut irrotettvat metalliesineet.
• KÄYTTÖLOSOUHTEET. Laitetta tulee käyttaa lampötilavälä +0- +40 °C sekä 15-75 % suhteellissasa kosteudessa. Yksikkö tulee sailyttaa lampötilassa -20- +45 °C sekä suhteellissasa kosteudessa enintään 75%. Kuljetuksen aikana lampötila voi nousta +60°C
• VARAOSAT. Yksikon sisapuolella ei ole kajttajan huoltoa vaativia osia. Mikäli järestelmässä on toimintahäiriö, lopeta kajttö valittomästi ja ota yhteys jalleenmyjän korjauksen suorittamista varten.

VAROITUKSET / VAROTOIMET

• PVASOVAGAALINEN KOHTAUS. Aloita aina stimulointi (ensimmäinen sahköstimulointikokemus) istuen tai maaten. Harvinaisissa tilanteissa hyvin hermostuneet ihmiset voivat kokea vasovagaalisen kohtauksen, joka ilmenee heikkouden tunteena ja voi johtaa pyörtymiseen. Tämä ei ole vakavaa, mutta jos se tapahtuu, stimulointi tulee lopettaa, asettua makuulle jalat nostetuina, kunnes heikkouden tunne on havinnyt (5-10 minuuttia).
• TERVEEN IHON STIMULOINTI. Suorita stimulointi vain terveellä iholla. Mikäli tata ohjetta ei noudateta, stimulointi voi pahentaa vammoja tai ihotauteja.
  RASKAUS. Sahkostimulation turvallisuutta raskauden tai kohdun yli kuukautisaikana ei ole osoitettu.
• SISÄINEN VERENVUOTO. Ollessasi altis sisäiselle verenvuodatukselle, esimerkiki Loukkaantumisen tai murtuman jälkeen, noudata varovaisuutta.
  TURTUNEISUUS. Toimi varoen, mikäli stimulointia käytetään ihovalueilla, joissa:tunto on normalaia vahisempää. Alä stimuloi henkilöä, joka ei pysty ilmaisemaan itseaan.
• VUOTO. Mikäli componenttiosasta vuotaa nestetta, varmista, ettei neste/kaasu pääse kosketuksiin ihon tai silmien kanssa. Mikäni nain tapahtuu, pese alue vedellä ja ota yhteys lääkärin.
  LAPSET. Tämä laite ja sen lisävarusteet tulee pitä poissa lasten ulottuvilta.
• VIERAAT ESINEET. Älä päästä vieraita esineita (likaa, vettä, metallia jne.) laitteen tai akkulokeron sisäpuolelle.
  LAMPOA TAI KYLMAA ILMAA TUOTTAVAT LAITTEET. Lampoa tai kylmyytta tuottavien laitteiden (esim. sahkohuovat, lammitystynyt tai jaapakkauket) kaytto voi vaikuttaa elektrrodien suoritskykyn tai muuttaa kayttajan verenkiertoa/herkkyttta, joka lisaa loukkaantumisriskia.
• LEIKKAUKSEN JALKEINEN KÄYTTÖ. Toimi varoen leikkauksen jälkeen.

• KÄYTTÖOHJEET ELEKTRODEJA VARTEN Katso elektrodipssin merkityt viimeinen käytövä ja käytö- ja säiltysohjeet.
  ELEKTKRODIEN KOKO On noudatettava varovaisuutta, kun virtatiheydet ovat yli 2 mA/cm2.

• IHON PUHDISTUS Parhaan tuloksen saat pestyäsi ja puhdistettuasi ihon kaikesta rasvasta ja kuivattuasi sen ennen elektrdien kiinnittämista.
  ELEKTRODIEN KAYTTO. Kiinnitta elektrodit siten, etta niiden koko pinta koskettaa ihoa.

• ELEKTKRODIEN ASETTELU. Asettele elektrodit kuvan osoittamalla tavalla. Complex ei vastaa mistaan seurauktista, jotka johtuvat elektrodien sijoittamisesta eri tavalla.
• LIKKUVAT ELEKTRODIT. Pysäytä stimulaattori aina ennen elektrrodien siirtoa tai irrotusta.
• ELEKTRODIEN TEHOKKUUS. Älä koskaan käytä kiinnittyvä elektrodeja enempää kuin 15 käytökertaa, koska elektrodin ja ihon valinen kontaktin laatu heikkenee vähitellen ja on käytäjan mukavuuden ja tehokkaan stimuloinnin kannalta välttämätontä.
• IHOÄRSYTYS. Jotkut ihmiset, joilla on erittäin herkkä iho, voivat kokea punoitusta iholla elektrodien alapuolisilla kohdilla istunnon jälleen. Yleensä punoitus on tãysin vaaratonta ja häviä yleensä 10-20 minuutin kuluttua. Älä kuitenkaan koskaan käynnistä uutta stimulointijaksoa samalla alueella, jossa punoitusta on edelleen nakyvissä.
• AKKU. Jos laitetta ei käyteta akun ollessa kykttynä, laitteen liitäntä Kannattaa suorittaa vähintään 3 kuukauden valein akun lataamiseksi.

3. KÄYTTÖTARKOITUS

Compex-laite on elektrostimulaattori, joka stimuloi hermokuituja elektrodeilla valittyneiden sahkointpulsien avulla. Laitteen sahkointpulsit mahdollistavat erilaisten hermokuitujen stimuloimisen:

Motorisia hermoja lihasvasteen kihottamiseen, kutsutaan sahköiseksi lihasstimulaatiki (EMS), saatatvila Corebelt 1.0, 3.0 ja 5.0 -malleissa.

1. Tarkoitettu käytäjärhyhma

Compex ja sen lisavarusteet on suunniteltu terveellsta lihasstimulaatiota varten tavoitteena parantaa tai helpottaa lihasten suorituskyka ja lievitttäkipua.

2. Käyttoymparistö

Laitetta on kaytettava sisatiloissa, ja sita voidaan kayttaa muun kuin asiantuntijan toimesta missa tahansa sopivassa sisatilassa, kuten kotona, tyossa tai kuntosalilla.

3. Tarkoitettu kehon osa

Laite on tarkoitetu käytettaväksi vatsan alueella ja selka alaselallä, ja sitaaa käyttaa vain terveellä iholla.

1. PAKKAUKSIEN SISÄLTÖ

	Corebelt 1.0 Corebelt 3.0 Corebelt 5.0
	VIITE MÄÄRÄ VIITE MÄÄRÄ VIITE MÄÄRÄ
StimulaattoriSe lähettäa pulsseja vyön jaelektrodien kautta lihaksiinsupistusta tai rentoutusta varten.	15-0151 115-0152 115-0153 1
VyöSe mukautuu vyötärölle ja mahdollistaa elektrodien oikeansijoiittelun.	12-0151BLT-xx	1	12-0152BLT-xx	1	12-0153BLT-xx	1
Elektrodipussi (8x8 cm:nelektrodit)Ne on asetettava vyölle ennenkäytöä. Ne ovat suorassakosketukssessa ihoon ja antavatimpulssin lähettäa lihaksiin.	82-0250 1	82-0250 1 82-0250 1
USB-johtoSe liitetään mihin tahansaUSB-laturiin, ja stimulaattorinakku voidaan ladata sen avulla.Lataaminen täyteen voikestäjopa 2 suntia.	601163 1	601163 1 601163 1
MatkapussiSen mahdollistaa stimulaattorin,vyön ja lisävarusteiden siistinsäilytkysen ja kuljetuksen.	12-0329 1	12-0330 1 12-0331 1
PikaopasSisältaa gleisiä tietoja liaitteenkäytösta.	14-0884 1	14-0884 1 14-0884 1
VaroituslehtinenSisältaa liaitteen käytöönliittyvistä riskeistä ja varotoimista.	14-0883 1	14-0883 1 14-0883 1
Ladattava sovellusSe mahdollistaa liaitentäydellisen hallinnan.	KYLLÄ		KYLLÄ		KYLLÄ
	©iOS12	©Android 8	©iOS12	©Android 8	©iOS12	©Android 8

5. LAITTEEN TAVoitTEET/OHJELMAT

	Corebelt 1.0	Corebelt 3.0	Corebelt 5.0
Tavoitteet vatsalihaksia varten (vain etuelektrodit käytössä)
Haluan kehittä vatsalihaksiani		•	•
Haluan hoikistaa vyötäröän		•	•
Haluan tuoda vatsalihakseni selvemmin esiin		•	•
Alaselän tavoitteet (vain takaelektrodit käytössä)
Haluan vahvistaa alaselkään		•	•
Haluan rentoutaa selkään			•
Haluan lievittä selän epämukavuutta			•
Keskeiset tavoitteet (käytetyt etu- ja takaelektrodit)
Haluan vahvistaa keskivartaloani		•	•
Haluan suorittaa ponnistuksia saavuttaakseni tuloksen 1*		•	•
Haluan suorittaa ponnistuksia saavuttaakseni tuloksen 2*			•
Ohjelmat
P1 Työstä vatsalihaksiani (vain etuelektrodit käytössä)	•
P2 Vahvista keskivartaloani (käytetään etu- ja takaelektrodeja)	•

Istuntojen kesto on keskimaärin 20 min, ja tuotetta on käytettäva 3 kertaa viikossa tulosten saavuttamiseksi. Lisätietoja tavoitteista on sovelluksen ohjeissa.

• Namā tavoitteet yhdistāvāt samanaikaisesti lihasstimulationa ja aktiivisen harjoituksen.

6. LAITTEEN TOIMINTO

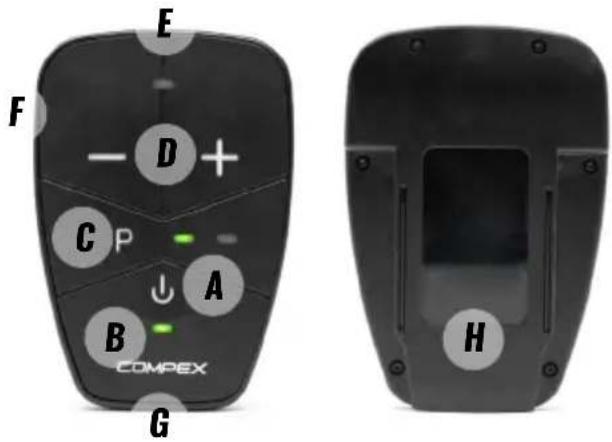

LAITTEEN KUVAUS

Stimulaattori on kytketty vohon ja sillä voidaan suorittaa useita toimintoja. Joitakin toimintoja voidaan ohjata myos sovelluksen valityksellä.

A. Kännistys- tai Keskeytys-painike stimuloinnin aikana
B. Virran ja akun LED-merkkivalo (katso til myohemmin)
C. Ohjelma-painike (kaytettavissvain Corebelt 1.0 -malissa), jolla valitaan ohjelma P1 tai P2

P1 ensimmäinen LED-valo palaa vihreänä

P2 ensimmäinen ja toinen LED-valo palavat vihreina

D. +/- -voimakkuuspainikkeilla voit lisātā tai vāhentāa stimuloinnin voimakkuutta
E. Stimuloinnin LED-merkkivalo (katso til myohemmin)
F. laturin Liitantä, Lataa Laite Liittamalla USB-johto
G.Vyönliittimen Liittimet
H.-ohjain voidaan asettaa stimulaattorin vyöhön liu'uttamalla laite vyokoteloon

Laitteen LED-merkkivalo

Virran ja akun LED-merkkivalo Stimuloinnin LED-merkkivalo
LED-merkkivalo palaa kiinteänä vihreänä: Laitteen ON LED-merkkivalo palaa kiinteänä keltaisena: Stimulointi käytössä
LED-merkkivalo palaa kiinteänä keltaisena, muuntu kiinteäksi vihreäksi akun ollessa ladattu täyteen: Laite latautuu	LED-merkkivalo vilkkuu kerran keltaisena: Tehon lisäys tai vähennys
LED-merkkivalo vilkkuu vihreänä Laitteen akun virta vähissä	Merkkivalo vilkkuu keltaisena (palaa): Max. intensiteit saavutetu
Latauksen aikana merkkivalo vilkkuu punaisena: lämpõtila on liian alhainen tai liian korkea stimulaattorin lataamiseksi	-
LED-merkkivalo vilkkuu punaisena: Ohjelma keskeytyi avoimen kytkennän vuoksi	-
LED-merkkivalo vuorotellen vihreä/punainen: Laite on valmis parilitokseen	-
LED-merkkivalo palaa punaisena ja sammuu: Virhetila -

VYÖN KUVAUS

A. Kotelo
B. Lovet helpottavat vyön paikalleen sijoittamista
C. Joustava vyo, jotta sen paat eivat paae loystymaan yo roikkuu asa
D. Metallitapit, elektrodit on asetettava naiden metallitappien paallee
E. Itsekiinnitysalue vyon koon saatamiseksi

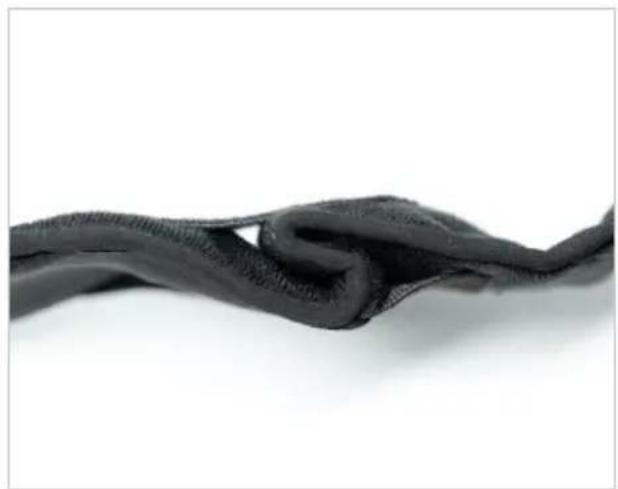

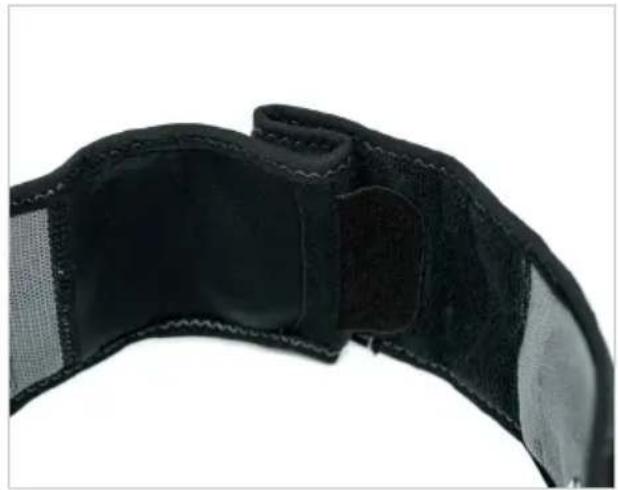

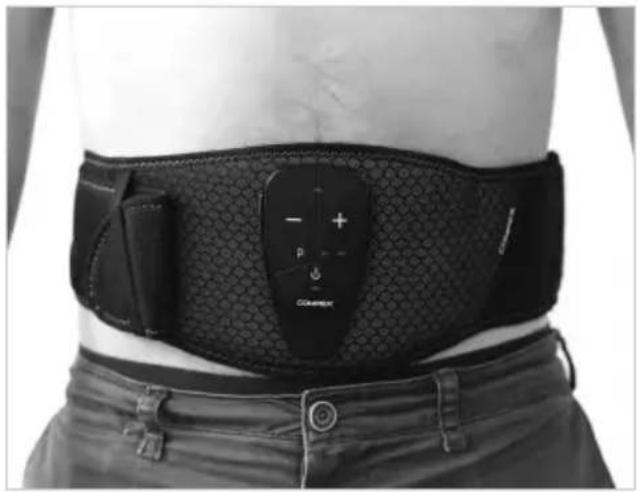

Vyön kokoasetus

Maarita von koko mittaamalla vyotar on ymparysmitta ja sen Mukainen vyon numero.

Vihjeita: Miten mitataan vyotarön ympärysmitta?

Nouse seisomaan, paikanna lonkkaluun ylaosa ja kylkiluiden alaosa. Aseta mittanauha naden pisteiden puolivalin ja kierra se vyotarosi ymparille. Pida mittanauhaa vartaloasi vasten, ei lian tiukkana ja tarkista mittaluku.

Vyön koko S/M

Vyötärön ympärgsmitta Kiinnitysalue
65 - 67cm 0
67 - 72cm 1
72 - 78cm 2
78- 84 cm 3
84 - 85cm 4

Vyön koko L/XL

Vyötärön ympärgsmitta Kiinnitysalue
85 -87cm 0
87-94 cm 1
94 - 100cm 2
100 - 107cm 3
107-113cm 4
113-114cm 5

Sädä vöta asettamalla sisäinen kiinnitys vyön lukuun, joka havaittiin edellissessa vaiheessa.

Säddä sitten toisen puolen ulkoinen liitä ja taivuta vyöä, jotta voidaan tuottaa S-muotoinen kuvio.

Mikäli elektrodeja ei ole, etsi ja koske selkarankaa sormillasi ja aseta sitten selvävyön keskikohta selväytimen kohdalle. Vyön pykalät helpottavat paikannusta.

Aseta vyön etuosa paikalleen ja kiristä ja sulje se oikealta.

Etupuolella muovisen vyokotelon on oltava keskitettynă navalle. Mikäi ei ole, irrota vyö ja aloita vyön hienosää to alusta

Kun olet valmis, alä muuta naita asetuksia, ellei kehon muoto muutu.

LAITTEEN LATAUS

Irrota stimulaattori vyostä ennen sen lataamista. Liitä USB-kaapeli seinäpistokkeeseen tai tietakoneeseen ja liitä se stimulaattoriin. Latauksen aikana virran/akun merkkivalo palaa keltaisena ja palaa vihreänä, kun akku on ladattu tayteen. On erittäin suositeltavaa ladata akku tayteen ennen ensimmäistä käyttokertaa, jotta akun suorituskykja käyttoika paranisivat.

Mikali Laitetta ei kayteta yli 3 kukauteen, varmista, etta akku on ladattu tayteen.

LADATAAN SOVELLUSTA

Corebelt 1.0, 3.0 ja 5.0 voit ladata ja käyttaa sovellusta laitteen kaikkien ominaisuksien käytämiseksi.

≥ iOS12 ≥ Android 8

Yhteensopivuus

Alypuhelimesi on tuettava Bluetooth Low Energy -ominaisuutta ja oltava yhteensopiva ≥ iOS12- ja ≥ Android 8 -kayttojarestelman kanssa Corebelt-sovelluksen kayttoa varten.

ELEKTRODIEN JA STIMULAATTORIN ASETTAMINEN VYÖLLE

Kaksi tarraelektrodia on asetettava vyöhön vyössä olevien merkintöjen mukaisesti.
Avaa elektrodien pakkaus ja poista muovi ruudukon kuvion puolelta.

Irrota vyo ja kiinnita elektroihila alaspain aariviivojen mukaisesti.

Tassaiveheessa elektrodien nakyvan puolen on oltava yksivärinen musta.

Suosittelemme, etta asetat neljä elektrodia, kaksi etupuolelle ja kaksi taakse,vaikka stimuloisit vain absjärjestelmaa tai alaselkaa.

Varmista, etta metallitapit ovat kokonaan elektrrodien peitossa.

Käytä tata laitetta vain Comprexin suosittelemien elektrdien kanssa.

Liu'uta stimulaattori vyokoteloon. Varmista, etta liitin on kunnolla kiinni stimulaattorissa.

ISTUNNON ALOITUS

Varmista, etta olet jo maarittanyt vyon koon ennen istunnon aloittamista. Jos nain ei ole, katso kohta Vyon koon maarittaminen.

Irrota muovisuojus elektrodien mustalta puoletta.

Aseta ensin vyön takaosa alaselkäsi pälle. Hae selkarankasi kohta ja koske sormillasi ja aseta sitten selkävyön keskikohta selkarangan kohdalle. Vyön pykalät helpottavat paikannusta.

Venytä vjo yotarosi ympaill. Etuelektrodit tulee asettaa turvapainikkeen molemmille puolille.

Sulje vyö vyö toisella itsekiinnityksellä. Jotta vyö paat eivat roiku lóysinä, voit kiinnittä vyö paan Velcro-tarranaaan ja liu'uttaa sen kuminauhan alle.

Varmista, etta elektrodit ovat tiukasti ihoa vasten.
Kännistä laite painamalla virtapainiketta.

OHJELMAN VALITSEMINEN JA KAYNNISTÄMINEN

Corebelt 1.0, 3.0 tai 5.0 osalta, lataa sovellus ja noudata sovelluksen ohjeita.

≥ iOS12 ≥ Android 8

Voit haluessasi stimuloinnin aikana ottaa ohjelman ohjauksen suoraan stimulaattorin valityksellä.

Voimakkuuden lisäys/vahennys + tai - painiketta painamalla. Voit keskeyttä ohjelman virtapainikkeen lyhyellpa
painalluksella. Kännistä se uudelleen painamalla + -painiketta.

For Corebelt 3.0 ja 5.0

Voit myos aloittaa istunnon ilman sovellusta. Tassapauksessa ladattu oletusohjelma on "vahvistaaydinvakautta", joka stimuloi vatsalihaksia ja alaselkaa samanaikaisesti. Ohjelmassa kaytetaan etu- ja takaelektrodeja.

Corebelt 1.0 varten

Voit myos aloittaa istunnon ilman sovellusta. Valitse talloin P1- tai P2-ohjelma P-painiketta painamalla. Taman assetuksen ollessa valittuna, lisaa voimakkuutta (+) -painikkeella, kunnes haluttu taso saavutetaan. Lisaa tehoa supistamisvaiheen aikana (vahva vaihe). Jos haluat vahentaa voimakkuutta, paina vain - -painiketta. Voit keskeytttaa ohjelman virtapainikkeen lyhyell' painalluksella. Käynnistä se uudelleen painamalla + -painiketta.

P1-ohjelma: Työsta vatsalihaksiani → käytä etuelektrodeja

P2-ohjelma: Vahvista keskivartaloni tasapainoa kayt etu- ja takaelektrodeja

P1-ohjelma stimuloi vain vatsalihaksia ja kayttä tämän johdosta vain etuelektrodeja. P2-ohjelma stimuloi samanaikaisesti vatsalihaksia ja alaselkä. Tassapauksessa kaytetaan kaikkia elektrodeja takana ja edessä.

Vinkkejä nakyvien tulosten tuottamiseksi:

• Lisää tehoa enimmäistoleransssitasolle, eli korkeimpaan asetukseen, jota voit yllapitää kohtuullisellamukavuudella. Tuntiessasi kipua tai epämukavuutta, lopeta istunto valittomästi.
• Lisää voimakkuutta sekä istunnon aikana että istunnosta toiseen.
• Suorita vahintaan 3 istunteo viikossa 6 vikon ajan.

ISTUNNON LOPETTAMINEN

Sammuta laite istunnon päätteksi painamalla virtapainiketta ja irrota vyö vyötarölta. Jätä stimulaattori ja elektrodit vyöhön, mutta varmista, etta elektrrodien mustan puolen muovisuojus on vaihettu ja asetat kaiken takaisin pussin sailytettäväksi.

7. UKK

Lihasten kipeytyminen

• Kuten normalisssa fuysissessa harjoitukssessa, lihsten stimulointi voi aiheuttaa lihsten kipeytymista. Tama on normalia, ja sen pitaisi kadota yhden tai kahden paivan kuluttua. Valtu uuden istunnon suorittamista, mikali koet lihsten kipeytymista.

Ihon artymys

Jotkut ihmiset, joilla on erittain herkkä iho, voivat kokea punoitusa iholla elektrodien alapuolisilla kohdilla istunnon jälkeen. Yleensä punoitus on täysin vaaratonta ja hviää yleensä 10-20 minuutin kuluttua. Alä kuitenkaan koskaan käynistä uutta stimulointijaksoa samalla alueella, jossa punoitusa on edelleen nakyvissä.
- Jos elektrodit ovat kuluneet, ne saattavat arsyttä ihoa, ja ne tulee vaihtaa.

Stimulointi ei tuota tavanomaista tunnetta

Tarkista, etta kaikki asetukset ovat oikein ja etta elektrodit ovat oikeassa asennossa.
Vaihda elektrodien paikkaa hieman.

Stimulointi aiheuttaa epamukavuutta

• Elektrodit menettävat liimakapasiteettinsa, eivatka ne enaa aiheuta sopivaa ihokosketusta. Vaihda elektrodit.
• Elektrodit ovat kuluneet, ja ne tulee vaihtaa.
  Vaihda elektrodien paikkaa hieman.
• Varmista, etta metalliset neulat ovat puhtaita.

Virran ja akun LED-merkkivalon toiminta

• Merkkivalo vilkkuu punaisena ohjelma keskeytyi avoimen yhteyden vuoksi, eli yksi tai useampi elektrodi e i ole kosketuksissa ihon kanssa.
• Merkkivalo vilkkuu vihreänä → Laitteen akun virta on vähissä. Lataa akku uudelleen.

Stimulaattori ei toimi.

• Yrità Ladata stimulaattori. Jos stimulaattori ei vielään käynnisty, ota yhteys Compex-asiakaspalveluun tai siirry osoitteseen www.compex.com.

Vakava vaaratilanne

Mikali laiteen kaytossa ilmeneevakavia vaaratilanteita,ota yhteys Complex-asiakaspalveluun.

Virheilmoitus: Corebelt 1.0, 3.0 ja 5.0 -mallit

Kaikki laitteen luomat ja sovelluksessa nakyvat järjestelmäviestit (virheilmoitukset) ovat itsestaan yksiselitteisiä.

Palauta tehdasasetukset

Jos parilitokensen muodostaminen älypuhelimen kanssa ei onnistu (eli laitetta ei voi muodostaa pariliitoksella älypuhelimen kanssa), yritä laitteen tehdasasetusten palautusta. Tämä tyhjentäa laitteen kaikista pariliitokiin liitetyistä linkeista. Tee tällöin seuraavat toimet:

1. Varmista etta laite on kytketty paalle ja stimulointia ei tapahdu.
2. Paina ensin - ja sitten + -voimakkuus (intensity) -painiketta ja pidä painettuna.
3. Pidä molempia painikkeita painettuina ja odota (3 sekuntia), kunnes laite kännistyy uudelleen.

8. HUOLTO

TAKUU

Ks. toimitetu lehtinen.

STIMULAATTORIN HUOLTO

Stimulaattori ei vaadi kalibrointia tai sännöllista huoltoa. Puhdistarvittaessa (vahintaan kerran kahdessa kuukaudessa) pehmeallä liinalla ja alkoholipohjaisella pesuaineella, jossa ei ole liuottimia. Käytä laitteen puhdistamiseen mahdollisimman vähän nestettä. Alä pura stimulaattoria tai vyotä, koska niissä on korkeajännitteisiä osia, jotka voivat aiheuttaa sahköiskun. Jos stimulaattori tai vyö sisältaa osia, jotka nayttävat kuluneilta tai vioittuneilta, ota yhteys Complex-asiakaspalveluun.

Yksikon sisapuolella ei ole kayttajn houltoa vaativia osia. Jos jarkestelmass on toimintahairio,lopeta kaytovalittomasti ja ota yhteytta Complex-asiakaspalveluun.

VYON HUOLTO

Vyo voidaan pesta vain kasin. On suositeltavaa pesta se vahintaan kahden kuukauden valein. Ennen kuin peset sen miedolla saippulla, varmista, etta stimulaattori ja elektrodit on poistetu. Valtkotelon upottamista veteen ja noudata vyon tarrojen ohjeita pestessasi sita.

	Vain käsinpesu
	Älå silitä
	Älå konekuivaa. Kuivaa vyö tasaisella alustalla, välta kuumaa pintaa, sillä vyö sisältaa muoviosia. Varmista, että vyö on täysin kuiva, ennen kuin käytät sitä.
	Älå kuivapese.
	Älå käytä valkaisuaineita
	Älå väännä

Vyön materiaali: polyesteri

ELEKTRODIEN HUOLTO

Elektrodien pitkäikäisyuys ja teho riippuvat eri parametreista, kuten ihon tyypista, elektrodien hoidosta ja sailytystilasta sekä istuntojen märästä.

Varmista, etta iho on puhdas ja ettei siina ole emulsiota, kermaa tai oljya, ennen elektrodit iholle kiinnittamista.

Käytöjakson jälkeen voit jättä elektrodit vyölle, mutta varmista, etta muovisuojus on elektrdien mustan osan paälla ja asetat kaiken takaisin pussiin sailytykseen.

Elektrodit tuee saannollisesti, koska elektrodin ja ihon valisen kosketuksen laatu, joka on kayttajn mukavuuden ja tehokkaan stimuloinnin kannalta valttamatontä, vahenee vahitellen.

Hygieniasyista sinulla pitaisi olla omat elektrodit.

VARASTOINTI-/KULJETUS- JA KAYTTOOLOSUHTEET

	Pitkäikainen säälytys	Kuljetus Käytö
Lämpötila -20°C to +45°C	-20°C to +60°C	0°C to +40°C
-4°F to +113°F	-4°F to +140°F	32°F to +104°F
Suhteillinen ilmankosteus	enint. 75% lukuun ottamatta kondensaatiota	enint. 75% lukuun ottamatta kondensaatiota	15% - 75% lukuun ottamatta kondensaatiota
Ilmanpaine 700 - 1060 hPa 700 - 1060 hPa 700 - 1060 hPa			(maks. korkeus 3000

Laitteen lammittaminen vahimmässälytyslampötilasta 20^ :n (68°F) lampötilaan tai laitteen jaähdyttäminen enimmässälytyslampötilasta 20^ :n (68°F) lampötilaan kestää 2 tuntia.

HAVITYS

Akut tuee havittt kansallisten, voimassa olevien saannosten vaatimusten mukaisesti. Kaikki WEEEMerkinnallva varustetut tuotteet (pyorillavarustettu glivivattu jateastia) on erotettava kotitalousjatteestja lahetettav erityiskerayslaitokiain kierratstja ja hyodyntamista varten.

9. TEKNISET TIEDOT

YLEISTA

Ladattava litiumpolymeeri (LIPO)-akku (3,7V / 500mAh)

Suositeltu AC/DC-seinakiinnityssovitin: Malli SM15-5-V-138 / 5V-1A / Multi-Blade sisaltyy / Toimittaja CUI Inc.

Tuotteen ja lisävarusteiden odotetu käyttoika: 3 vuotta

Elektrodin käytöikä: Katso elektrodipussi

NEUROSTIMULAATIO

Kaikkien sahkoisten ominaisuuksen impedanssi on 500-1000 ohmia kanavaa kohti.

Kanavat: Kaksi erillsta ja erikseen saadettavaa kanavaa, jotka on eristetty toisistaan sahkoidesti.

Impulsin muoto: Tasainen suorakulmainen virta ja pulssin kompensointi poistaa kaikki suorat virtakomponentit estaen jannospolarisaation ihon tasolla.

Enimmäismääräinen sahkövaraus impulssia kohti: 36 mikrocoulombia (2× 18 C, kompensoitu).

Normaali pulssin nousuaika: 4 μs (20-80 % enimmäisvoimakkuudesta).

NMES-ohjelmat:

Pulssienergian lisäys, stimulaatioenergian manuaalinen sàto 0-200 energiaksi pienin askelin 1 energia.

Aaltamuoto: VMS

Tehovalue:0-62[mA] +/-10%

Pulssin kesto: 200 tai 300 [us] +/- 10 %

Taajuusalue:3-55[Hz] +/-10%

RMS-tehovalue: 0 - 11,3 [mA] (500 - 1000 ohmia)

RADIOTAAJUUDEN ERITELMA

Tajuusaluen Lahetys:2400-2483,5 MHz

Modulaatiotyyppi: GFSK

Tiedonsiirtonopeus: jopa 2Mbps 500kHz poikkeama 2Mbps

Stimulaattori on suunniteltu kaytettavaki tyypillisissa kotimaisissa ymparistoa, jotka on hvaksytty EMC EN 60601-1-2 -turvallisuusstandardin mukaisesti.

Tämä laitteen radiotaajuus (RF) on erittäin alhainen eikä se siten todennäköisesti aiheuta Häiriöitä lahellä oleviin sahkölaitteisiin (radioihin, tietokoneisiin, puhelimiin jne.).

Stimulaattori on suunniteltu kestämäen ennakoitavissa olevia Häiriöitä, jotka johtuvat sahköstaattisesta purkauksesta, virtalähteen magneettikentistä tai radiotaajuisista lahteistä.

Ei ole kuitenkaan mahdollsta taata, etta esimerkiki matkapuheimista peraisin olevat tehokkaat radiotaajuuskentat eivat vaikuta stimulaattorin.

Lisātietoja sahkomagneettisista paëstöistä ja hairiönsietoon liittyvistä asiasisallöistä saat ottamalla yhteyttä Complex-neuvontaan.

Tämlaite noudattaa kohtaa 15 FCC-saannöissä.

STANDARDIT/MÄÄRÄYKSET

Stimulaattori on suunniteltu, valmistetu ja jaettu turvallusuutesi varmistamiseksi Low Voltage Directive 2014/35/EU ja FDA 21 CFR 820 21 CFR Part 820 - Quality System Regulation vaatimusten mukaisesti. Se on myos standardien 60601-1, 60601-2-10, 60601-1-11, 60601-1-6 ja 60601-1-2 mukainen.

10. EMC-TAULUKKO

Compex tarvitsee erityiset varotoimet koskien EMC-yhteensopivuutta, ja se täytyy ottaa käyttoön mukana tulevien asiakirjojen tietojen mukaisesti.

• Radiotaajuussäteily CISPR 11 ryhma 1
  Radiotaajuuden päästöt CISPR 11 LUOKKA B
  HÄRIONSIETOTESTIN tasot

OHJEET JA VALMISTAJAN ILMOITUS - SÄHKÖMAGNEETTINEN HÄIRIONSIETO
Compex on tarkoitettu käytettäväksi seuraavassa märiritetyssä sähkömagneettisessa ympäristössä. Asiakkaan tai Compex-stimulaattorin käytäjän on varmistettava, että järjestelmää käytetään märiritetyssä ympäristössä.
PÄASTÖTESTI VAATIMUSTENMUKAISUUS	SÄHKÖMAGNEETTINEN YMPÄRISTÖ - OHJEET
Päastöt CISPR 11 Ryhmä 1		Laite käytää RF-energiaa vain sen sisäisia toimintoja varten. Tastä johtuen, sen RF-päastöt, ovat erittäinalhaisia, eivätkä todennäköisestiäheuta mitään häririölä lähistöllä olevissa sähkölaitteissa.
Suoritetut päastöt CISPR 11 Luokka B
Harmoniset säteilyt, IEC 61000-3-2 Luokka A	Compex sopii käytettäväksi kaikissa ympäristöissä, mukaan lukien kotitalousympäristöjä ja suoraan alhaisen jännitteen verkkovirtaan liitetyt verkot, jotka toimittavat virtaa rakennuksille kotitalouskäytöön.
Jännitteenvaihtelut IEC 61000-3-3 Säännöstenmukainen
OPASTUS JA VALMISTAJAN ILMOITUS - SÄHKÖMAGNEETTINEN SUOJA
Compex on tarkoitettu käytettäväksi seuraavassa määritetyssä sähkömagneettissessa ympäristössä. Asiakkaan tai Compex-stimulaattorin käytäjän on varmistettava, että järvestelmää käytetään määritetyssä ympäristössä.
HÄRIONSIETOTESTI IEC 60601 TESTITASO	VAATIMUSTENMUKAI-SUUSTASO	SÄHKÖMAGNEETTINEN YMPÄRISTÖ - OPASTUS
Sähköstaattinen purkaus (ESD) IEC 61000-4-2	±8kV kosketus ±2, 4, 8, 15kV ilma	±8kV kosketus ±2, 4, 8, 15kV ilma	Lattioiden on oltava puuta, betonia tai keraamista laattaa. Jos lattian pinta on synteettistä materiaialia, suhteillisen kosteuden on oltava vähintään 30 %.
Sähköinen nopeasti ohimenevä/purkaus IEC 61000-4-4	2 kV virransyöttölinjoja varten. 1 kV tulo-/lähtöjohdoille.	±2kV (virtalinjat) Ei soveltuva (I/O-linjat)	Verkkovirran laudun tulee olla typpillistä kotitalousympäristöä vastaava.
Ylijännite IEC 61000-4-5	±0.5, 1 kV linjasta linjaan (tai vapaa) ± 2 kV johdo(i)sta maahan	±0.5, 1 kV linjasta linjaan Ei soveltuva (linja maahan)	Verkkovirran laudun tulee olla typpillistä kotitalousympäristöä vastaava.
Jännitteiden putoamiset, lyhyet katkokset ja jännitteiden vaihtelut virransyötössä. sisääntulolinjat IEC 61000-4-11 a	0 % UT (100% pudotus UT:ssa) 0,5 syklissä	0 % UT (100% pudotus UT:ssa) 0,5 syklissä	Verkkovirran laudun tulee olla typpillistä kotitalousympäristöä vastaava. Jos Complex stimulaattori tarvitsee jatkuvaa toimintaa virtakatkosten aikana, suosittelemme että Complex stimulaattori virroitetaan keskeytymättomästä virtälähteestä tai akusta.
	0 % UT (100% pudotus UT:ssa) 1 syklissä	0 % UT (100% pudotus UT:ssa) 1 syklissä
	70% UT (30 % pudotus UT:ssa) 25 syklissä	70% UT (30 % pudotus UT:ssa) 25 syklissä
	0% UT (100 % pudotus UT:ssa) 5 sekunnin ajalla	0% UT (100 % pudotus UT:ssa)5 sekunnin ajalla
Verkkotaajuuden (50/60 Hz) magneettikenttä IEC 61000-4-8	30 A/m 30 A/m		Tehon taajuuden magneettisten kenttien tulee olla tasoilla, jotka ovat luonteeltaan typpillisiä sjäintipäikkoja typpillisesä kotitalousympäristössä.
a UT on verkkovirtajännite ennen testitasoa.
Compex on tarkoitettu käytettäväksi seuraavassa märätetyssä sähkömagneettisessa ympäristössä. Asiakkaan tai Compex-stimulaattorin käytäjän on varmistettava, että järvestelmää käytetään märätetyssä ympäristössä.
HÄIRIONSIETO-TESTI	IEC 60601 TESTITASO	VAATIMUSTEN-MUKAISUUSTA-SO	SÄHKÖMAGNEETTINEN YMPÄRISTÖ - OPASTUS
Johdettu RF IEC 61000-4-6Säteilyteho RF IEC 61000-4-3	3 Vrms b150 kHz to 80MHz6 Vrms aISM-taajusalueilla9 V/m710 - 780 MHz5,24 - 5,785 GHz10 V/m80 MHz - 2,7 GHz27 V/m385 MHz28 V/m450 - 930 MHz1,72 - 2,45 GHz	3 Vrms6 Vrms9 V/m10 V/m27 V/m28 V/m	Kannettavia ja mobileja RF-viestintälaitteita e i tule käytää Complex stimulaattorin minkään osan lahellä, mukaan lukien johdot, kuin suositeltava erotusetäisyys, joka on lasketu yhtälõstä, jota sovelletaaan lahettimen taajuuteen. Etäisyssuositusd = 1,2 √Pd = 1,2 √P 80 - 800 MHzd = 2,3 √P 800 MHz - 2,5 GHzjossa P on lahettimen enimmäislähtöteho watteina(W) lahettimen valmistajan mukaan ja d on suositeltu etäisyys metreinä (m).metreinä (m).Sähkömagneettisessa tarkastukssessa märätetyjen kiinteiden radiotaajuusrhettimien kenttävahvuksien tulisi olla alhaisempia kuinkun tajuusalueen säännösten mukainen taso.Häiriöä voi esintyä sellainen laitteenuleheisyydessä, joka on merkitty symbolilla:((@))
HUOMAUTUS 1: Arvojen 80 MHz ja 800 MHz kohdalla käytetään korkeamman tajuusalueen etäisyarsarvoja.HUOMAUTUS 2: Naitä ohjeita e voi soveltaa kaikkiin tilanteiseni. Sähkömagneettikentän voimistumiseen vaikuttavat rakenteiden, esineiden ja ihmisten aiheuttama absorptio ja heijastus.a. Kiinteiden vastaanottimien, kuten matkapuhelinten, langattomien puhelinten ja yleisten matkapuhelinverkkojentukasemen, amatööriradiolähetystens, AM- ja FM-radiolähetystens ja TV-lähetystens kentävoimakkuuksille ei voida tehdä tarkkaa teoreettista ennustetta. Arvioinn suoritussähkömagneettisen ympäristón osalta johtuen kiinteista RF-lähettimista, tuee sahkömagneettisen kohtenu tutkimusta harkita. Jos mitattoktävoimakkuus sjointipäkassa, jossa Complex stimulaattori on käytössa, glittäsovellettavan RF-noudatettuvuuden tason yllä olevassa, Conox-järvestelmän tuite tarkistaa normalin toiminnanvarmistus. Jos epänormaalia suoritsykýä havaitaan, lisätoimenpiteet voivat olla tarpeen, kuten Compexstimulaattorin järvestelmän uudelseen suuntaus tai uudelseen sjoitus.b Taajuusalueella 150 kHz - 80 MHz kentävoimakkuuden on oltava alle 3 V/m.
SUOSITELLUT EROTUSETÄISYYDET SIIRRETTÄVIEN JA MOBIILIEN RF-VIESTINTÄLAITTEIDEN JA COMPEX STIMULAATTORIN VÄLILLÄ
Compex stimulaattori on tarkoitetu käytettväksi sähkomagneittisessa ympäristössä, jossa radiotaajuussäteilyn aiheuttamat Häiriöt on kontrolloitu. Compex stimulaattorin omistaja tai käytäjä voi体系建设 sähkomagneettista Häiriöta varmistamalla, että kannettavan radiotaajuusviestintälitteen (lahettimen) ja Compex stimulaattorin valinen etäisyss noudattaa seuraavassa annettuja suosituksia viestintälitteiston enimmäislähtötehon mukaisesti.
LÄHETTIMEN LUOKITELTU ENIMMÄISANTOTEHO W	LÄHETTIMEN TAAJUUDEN MUKAINEN EROTUSETÄISYYS M
	150 KHZ TO 80 MHZ D = 1.2 vP	80 MHZ TO 800 MHZ D = 1.2 vP	800 MHZ TO 2,5 GHZ D = 2.3 vP
0,01 0,12 0,12 0,23
0,10,38 0,38 0,73
11,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12	23
Jos lahettimen enimmäislähtötehoa ei ole mainitu edellä olevassa luettelossa, tarvittava etäisyys voidaan arvioida asianmukaisessa sarakkeessa olevalla kaavalla, jossa P on lahettimen enimmäislähtöteho watteina (W) lahettimen valmistajan ilmoituksen mukaan. HUOM. 1. Korkeampien taajuusvälien etäisyysvaatimusta sovelletaaan 80 ja 800 MHz:n taajuudella. HUOM. 2. Nämä ohjeet eivät välttämättä sovellu kaikkiiin tilanteisiin. Sähkomagneettikentän voimistumiseen vaikuttavat rakenteiden, esineiden ja ihmisten aiheuttama absorptio ja heijastus.

CONTACT INFORMATION

DJO France S.A.S
