KÄYTTÖOHJE POWDP15100 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö .................................................... 5

5.5 Akkutyökalun huolellinen käsittely ja käyttö ....................................................... 5

9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2) ....................................... 9

9.4 Ruuvauskärjen ja poranterän asentaminen ja irrottaminen (kuva 3) .................. 9POWDP15100 FI

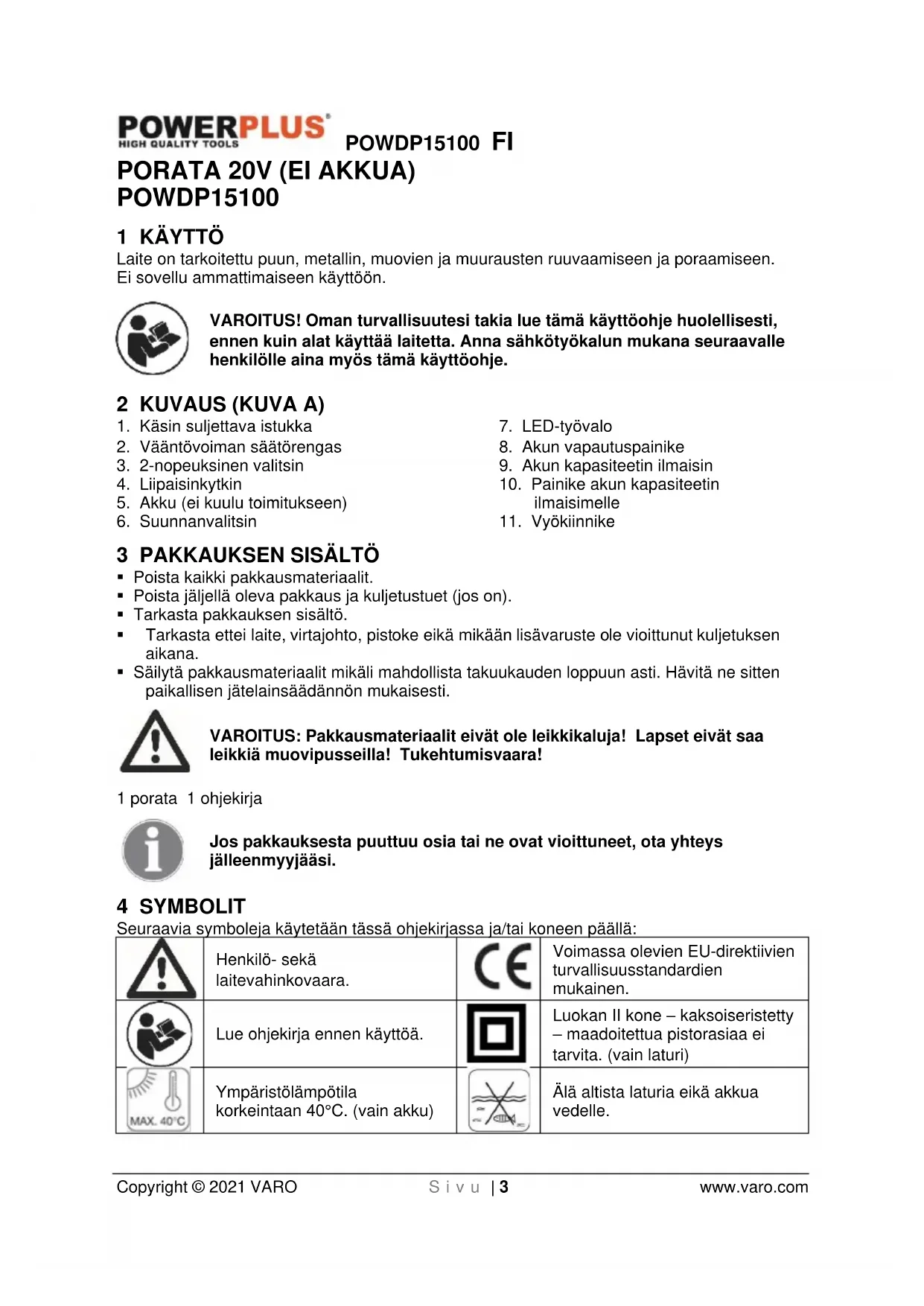

Copyright © 2021 VARO S i v u | 3 www.varo.com PORATA 20V (EI AKKUA) POWDP15100 1 KÄYTTÖ Laite on tarkoitettu puun, metallin, muovien ja muurausten ruuvaamiseen ja poraamiseen. Ei sovellu ammattimaiseen käyttöön. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A)

1. Käsin suljettava istukka

2. Vääntövoiman säätörengas

3. 2-nopeuksinen valitsin

5. Akku (ei kuulu toimitukseen)

9. Akun kapasiteetin ilmaisin

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 porata 1 ohjekirja Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita. (vain laturi)

Ympäristölämpötila korkeintaan 40°C. (vain akku)

Käytä akkua ja laturia vain suljetuissa tiloissa.

Akkua tai laturia ei saa polttaa. 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.POWDP15100 FI Copyright © 2021 VARO S i v u | 5 www.varo.com

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Akkutyökalun huolellinen käsittely ja käyttö

• Lataa vain valmistajan määrittelemällä laturilla. Yhdelle akulle sopiva laturi saattaa aiheuttaa toisentyyppisen akun kanssa tulipaloriskin.

• Käytä työkaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumis- tai tulipaloriskin.

• Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä, kuten paperiklipseistä, kolikoista, avaimista, niiteistä, ruuveista tai muista pienistä metalliesineistä, joiden välisiin liitäntäkohtiin saattaa muodostua yhteys. Akkunapojen oikosulku saattaa aiheuttaa tulipalon tai palovamman.

• Väärinkäytön aikana akusta saattaa valua nestettä; vältä kosketusta nesteen kanssa. Jos joudut vahingossa kosketuksiin nesteen kanssa, huuhtele vedellä. Jos nestettä joutuu silmiin, ota yhteys lääkäriin. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja.

• Älä käytä vioittunutta tai muokattua akkua tai työkalua. Vioittuneet tai muokatut akut saattavat toimia odottamattomalla tavalla aiheuttaen tulipalon, räjähdyksen tai loukkaantumisen.

• Älä altista akkua tai työkalua tulelle tai liian korkealle lämpötilalle. Altistuminen tulelle tai yli 130 °C lämpötilalle voi aiheuttaa räjähdyksen.

• Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa ilmoitettujen lämpötilojen ulkopuolella. Virheellinen tai ilmoitettujen lämpötilojen ulkopuolella tehty lataus voi vahingoittaa akkua ja lisätä tulipaloriskiä.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.POWDP15100 FI Copyright © 2021 VARO S i v u | 6 www.varo.com

6 LISÄTURVAOHJEET PORILLE

• Pidä sähkötyökalua sen eristetyistä tartuntapinnoista, kun teet toimintoa, jossa leikkuuväline voi koskettaa piilossa olevia johtoja. Jännitteiseen johtoon koskettaminen saa paljastuneet metalliosat jännitteisiksi ja aiheuttaa sähköiskun käyttäjälle.

• Anna terän jäähtyä hieman ennen kuin kosket, vaihdat tai säädät sitä. Terä kuumenee paljon käytössä ollessaan ja voi aiheuttaa palovammoja.

• Säilytä työkalun tarrat ja nimilevyt. Niissä on tärkeitä tietoja. Jos tarrat ovat lukukelvottomia tai ne puuttuvat, ota yhteyttä Harbor Freight Toolsiin tarran saamiseksi.

• Vältä tahatonta käynnistystä. Valmistaudu työhön ennen kuin kytket työkalun päälle.

• Älä aseta työkalua alas ennen kuin se on kokonaan pysähtynyt. Liikkuvat osat voivat tarttua pintaan ja vetää työkalun pois hallinnastasi.

• Kun käytät käsikäyttöistä sähkötyökalua, pidä työkalusta kiinni varmasti molemmilla käsillä ja vastusta käynnistyksen vääntömomenttia.

• Älä jätä työkalua vartioimatta, kun akku on kiinni. Sammuta työkalu ja poista akku ennen kuin poistut.

• Akkulaturi voi kuumeta käytön aikana. Laturi voi kuumeta vaarallisen kuumaksi ja muodostaa tulipalon vaara, jos sitä ei ilmastoida kunnolla sähköviasta johtuen, tai jos sitä käytetään kuumassa ympäristössä. Älä aseta laturia syttyvälle pinnalle. Älä tuki laturin aukkoja. Vältä laturin asettamista erityisesti matoille ja peitteille; ne eivät ole ainoastaan syttyviä, vaan peittävät myös laturin alla olevat ilmanottoaukot. Aseta laturi vakaalle, kiinteälle, palamattomalle pinnalle (esim. vakaalle metalliselle työtasolle tai betonilattialle) vähintään 30 cm:n päähän kaikista syttyvistä esineistä, esim. verhoista ja seinistä. Pidä palonsammutin ja savunilmaisin alueella. Tarkasta laturi ja akku säännöllisesti niiden ollessa latauksessa.

• Tämä laite ei ole lelu. Säilytettävä lasten ulottumattomissa.

• Tässä ohjeessa annetut varoitukset, varotoimet ja ohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita. Käyttäjän tulee ymmärtää, että maalaisjärki ja varovaisuus ovat tekijöitä, joita tähän tuotteeseen ei voi rakentaa, vaan ne täytyy olla operaattorilla itsellään.

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN

Käytä vain koneeseen sopivia akkuja ja latureita.

• Älä yritä koskaan mistään syystä avata.

• Älä varastoi tiloissa, joissa lämpötila voi ylittää 40 °C.

• Lataa vain 4 °C - 40 °C ympäristölämpötilassa.

• Akkuja hävitettäessä noudata kohdassa “Ympäristön suojeleminen” annettuja ohjeita.

• Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.

• Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti: − Pyyhi neste pois huolellisesti pyyhkeellä. Vältä ihokosketusta. − Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:POWDP15100 FI Copyright © 2021 VARO S i v u | 7 www.varo.com ✓ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla. ✓ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitoon. Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

• Älä yritä koskaan ladata ei ladattavia akkuja.

• Vaihdata vialliset johdot välittömästi.

• Älä altista vedelle.

• Älä lävistä laturia.

• Laturi on tarkoitettu vain sisäkäyttöön. 8 OMINAISUUDET

• Li-ion akuilla on suurempi kapasiteetti/painosuhde (enemmän tehoa ja kevyempi, kompaktimpi paristo)

• Ei muistivaikutusta (tehohäviö monen lataus/purkausjakson jälkeen) niin kuin muuntyyppisillä paristoilla. (Ni-Cd, Ni-MeH…).

• Rajoitettu itse purkautuminen. (katso myös luku: säilytys)

8.2 Käsin suljettava istukka (1)

Porasi istukka on käsin kiristettävissä: voit kiinnittää ja irrottaa istukasta poranterän käsin.

8.3 Vääntövoiman säätörengas (2)

Porassa on vääntövoiman säätörengas. Se antaa sinun valita suoritettavalle työlle sopivan vääntövoiman (poraus / erilaiset ruuvit eri materiaaleihin kiinnitettäessä). Oikea asetus riippuu materiaalista ja käyttämäsi ruuvin koosta.

8.4 Suunnanvalitsin (6)

Porassa on suunnanvalitsin liipaisinkytkimen yläpuolella. pyörii myötäpäivään (kiristää ruuveja). VAROITUS: Jottei vaihteisto vaurioituisi, anna istukan aina pysähtyä kokonaan ennen suunnan tai nopeuden vaihtamista (HI-LO). Pysäytä istukka vapauttamalla liipaisinkytkin.

8.5 Vaihteleva nopeus (4)

Akkuporakoneessasi on vaihtelevan nopeuden kytkin. Kierrosnopeus ja vääntövoima muuttuvat liipaisimen painamisen mukaisesti. Tässä porakoneessa on sähköjarru: kun liipaisinkytkin vapautetaan, lopettaa istukka pyörimisen.

8.6 Nopeuden valintanuppi (3)

Akkuporakoneessa on kaksi nopeutta, poraukseen ja vääntöön HITAASTI (1) tai NOPEASTI (2). Poran päällä on liukukytkin nopeuden valintaan: LO (1) tai HI (2).

Johdottomassa porassasi on LED-valo edessä (akun yläpuolella).

8.8 TPR pehmeä kahva.

Johdottomassa porassasi on TPR pehmeä kahva ja suojaosia. TPR (termoplastinen kumi) on elastinen, iskuja imevä ja ympäristöystävällinen (kierrätettävä)POWDP15100 FI Copyright © 2021 VARO S i v u | 8 www.varo.com 9 KÄYTTÖ

Tämän työkalun akut toimitetaan ongelmien välttämiseksi vain vähän ladattuina, joten ne on ladattava ennen ensimmäistä käyttöä. Huom.: Akut eivät saa täyttä latausta ensimmäisellä latauskerralla. Anna laitteen latautua täysin useampi kerta. Akku tulee ladata vain sisätiloissa. Normaalin käytön jälkeen tarvitaan noin 1 tunti latausaikaa, jotta akku olisi täysin ladattu. Akku lämpenee hiukan latauksen aikana, tämä on normaalia eikä se ole osoitus viasta. Älä aseta laturia erittäin kuumaan tai kylmään paikkaan. Paras paikka on huoneen lämpötilassa. Kun akku on täysin latautunut, irrota laturi virtalähteestä ja ota akku pois laturista. Huom.:

• Anna akun jäähtyä täysin ennen lataamista

• Tarkasta akku ennen lataamista, älä lataa halkeillutta tai vuotavaa akkua.

9.1.1 Latauksen merkkivalot (kuva 1)

Yhdistä laturi virtalähteeseen

• Kiinteästi palava vihreä: valmis lataamaan

• Vilkkuva punainen: lataus käynnissä

• Kiinteästi palava vihreä: ladattu

• Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut Huom.: Ellei akku mene oikein paikoilleen, irrota se ja varmista, että akku on oikeanmallinen kyseiseen laturiin sen mukaan mitä on ilmoitettu laturin teknisissä tiedoissa. Älä lataa mitään muuta akkua tai akkua, joka ei sovi tukevasti laturiin.

• Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä

• Irrota laturi ja irrota se akusta, kun olet valmis.

• Anna akun jäähtyä kokonaan ennen kuin käytät sitä.

• Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista. HUOM.: Jos akku on kuuma jatkuvan työkalussa käytön jälkeen, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujen kestoikää. HUOM.: Irrota akku laturin jalustasta peukaloa tai sormia käyttäen, painaen akun vapautuspainike sisään ja vetämällä akku pois samanaikaisesti.

9.2 Akun varauskyvyn ilmaisin (Kuva 1a)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (10). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla. Nämä 3 LED-valoa näyttävät akun varauskyvyn tason: 3 LEDiä palaa: Akku on täysin ladattu 2 LEDiä palaa: Akku on 60% ladattu 1 LED palaa: Akku on melkein tyhjäPOWDP15100 FI Copyright © 2021 VARO S i v u | 9 www.varo.com

9.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 2)

VAROITUS: Ennen kuin teet mitään säätöjä, varmista että pora on kytketty pois ja että suunnanvalitsin on keskiasennossa.

• Pidä työkalua yhdellä kädellä ja akkua (5) toisella.

• Asennus: työnnä ja liu’uta akku akkuporttiin, varmista, että vapautussalpa akun takapuolella napsahtaa paikoilleen ja akku on kiinni ennen kuin aloitat toimintoa.

• Poista: Paina akun vapautussalpaa ja vedä akku ulos samalla kertaa.

9.4 Ruuvauskärjen ja poranterän asentaminen ja irrottaminen (kuva 3)

Tässä porassa on avaimeton istukka, joka estää ruuvauskärjen tai poranterän löystymisen.

• Pidä johdottoman poran pehmeästä kahvasta yhdellä kädellä.

• Käännä ylempää rengasta A vastapäivään toisella kädellä, kunnes poran istukan aukko on riittävän suuri työkalulle.

• Työnnä poranterä tai ruuvauskärki istukkaan.

• Käännä rengasta A myötäpäivään, kunnes työkalu puristuu tiukasti. Irrota työkalu vastakkaisella tavalla.

9.5 Liipaisinkytkin (4)

Pora käynnistetään ja pysäytetään painamalla ja vapauttamalla liipaisin.

9.5.1 Kytkimen lukitus (kuva 4)

Liipaisimen voi lukita OFF-asentoon. Tämä auttaa vähentämään vahingossa tapahtuvan käynnistymisen vaaraa, kun poraa ei käytetä. Lukitse liipaisin asettamalla suunnanvalitsin keskikohtaan.

9.5.2 Pyörimissuunta (kuva 5)

Pyörimissuuntaa säädellään liipaisimen päällä olevalla pyörimissuunnan valitsimella.

9.5.2.1 Kierto myötäpäivään:

Oikealle: Valitse kierto eteenpäin vapauttamalla virtakytkin ja painamalla eteen/taaksepäin valitsin työkalun vasemmalle puolelle.

9.5.2.2 Kierto vastapäivään:

Vasemmalle: Valitse kierto taaksepäin painamalla valitsinta työkalun oikealle puolelle.

9.5.3 Vaihteleva nopeus

Tässä työkalussa on vaihtelevan nopeuden kytkin, jolla saadaan suurempi nopeus ja vääntö kun liipaisinta painetaan kovemmin. Nopeutta säädellään liipaisimen painannan voimakkuudella.

9.6 Väännön säätäminen

Vääntöä säädetään kiertämällä väännön asetusrengasta; vääntö on suurempi, kun väännön asetus on asetettu korkeampaan asentoon. Vääntö on pienempi, kun väännön asetusrengas on asetettu alhaiseen asetukseen. “1” ilmaisee alinta ja “ ” ilmaisee korkeinta vääntöä. Vääntö asetetaan väännön asetuksen avulla erilaisen ruuvin ja materiaalin mukaan. Voit säätää sopivan väännön, jos ruuvi on pitkä ja materiaali on kovaa; voit säätää isomman asetuksen.POWDP15100 FI Copyright © 2021 VARO S i v u | 10 www.varo.com

9.7 Nopeuden valitsin (kuva 6)

HUOM.： Merkki “1” on alhaisen nopeuden asento, merkki “2” on korkean nopeuden asento; merkit on painettu 2-nopeuksisen valitsimen päälle. Porassa on 2-nopeuksinen hammaspyörävälitys, joka on suunniteltu poraukseen 1 (LOW) tai 2 (HIGH) nopeudella. Vaihteen valitsin sijaitsee poran päällä niin, että voi valita joko alhaisen tai suuren nopeuden. Kun painat painiketta eteenpäin ja valitset alhaisen nopeusalueen, nopeus laskee, mutta saat enemmän tehoa ja vääntöä. Kun poraa käytetään korkean nopeuden alueella, nopeus kasvaa, mutta saat vähemmän tehoa ja vääntöä. Käytä alhaista nopeutta suurta tehoa ja vääntöä vaativissa sovelluksissa ja suurta nopeutta nopeissa poraussovelluksissa. Tärkeää: ÄLÄ KOSKAAN säädä tätä 2-nopeuksista valitsinta poran ollessa käynnissä. Anna sen aina pysähtyä ensin täysin.

9.8 LED-valo (kuva 7)

LED-työvalon voi sytyttää ennen moottorin käymistä, jos painat katkaisinta kevyesti. Se pitää työalueen valaistuna niin, että sen voi tarkastaa huolellisesti heti työn alussa ja se palaa myös käytön aikana. VAROITUS: Älä tuijota suoraan valonsäteeseen. Älä suuntaa koskaan sädettä ketään henkilöä tai esinettä kohti vaan ainoastaan työkappaleeseen. Älä suuntaa tahallasi sädettä henkilöitä kohti ja varmista, että sitä ei ole suunnattu henkilön silmiin yli 0.25 sekuntia. 10 PORAUS

Ennen kuin laitetta käytetään poraukseen, väännön asetus on asetettava porausasentoon “ ”. Porattaessa kovaa sileää pintaa, käytä pistepuikkoa, jolla voit merkitä reiän paikan. Tämä estää poranterän luisumisen pois keskiöstä, kun reiän poraus aloitetaan. Pidä työkalusta lujasti kiinni ja aseta ruuvauskärki tai poranterä työkappaleeseen, painaen vain riittävästi niin että poranterä pureutuu työkappaleeseen. Älä pakota tai kohdista sivupainetta, jotta reikä venyy.

Jotta saisit maksimi tehon, käytä HSS-poranteriä puun poraukseen. Käännä porausvalinnan säätörengas haluamaasi vääntöasetukseen. Ala poraus hyvin alhaisella nopeudella voidaksesi estää poran luisumisen pois aloituskohdasta. Lisää nopeutta, kun poranterä pureutuu materiaaliin. Porattaessa reikiä läpi aseta puupala työkappaleen taakse, jotta voisit estää rosoiset tai tikkuiset reunat reiän toisella puolella.POWDP15100 FI Copyright © 2021 VARO S i v u | 11 www.varo.com

10.3 Poraus metalliin

Jotta saisit maksimi tehon, käytä poranteriä metallin tai teräksen poraukseen. Käännä porausvalinnan säätörengas haluamaasi vääntöasetukseen. Ala poraus hyvin alhaisella nopeudella voidaksesi estää poran luisumisen pois aloituskohdasta. Pidä yllä nopeutta ja painetta, joka mahdollistaa porauksen ilman poranterän ylikuumenemista. Liian suuri painanta:

• taivuttaa tai polttaa poranteriä

• saa aikaan epäkeskeisiä tai säännöttömän muotoisia reikiä Porattaessa suuria reikiä metalliin on suositeltavaa porata ensin pienellä poralla ja viimeistellä sitten suuremmalla poralla. Voitele myös pora öljyllä voidaksesi parantaa porausta ja pidentää poran kestoikää.

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

• Pidä ilmanvaihtoaukot puhtaina.

• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

• Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

• Koneemme on suunniteltu niin että niitä voi käyttää kauan mahdollisimman vähällä kunnossapidolla. Koneen jatkuva hyvä käyttö on riippuvainen koneen oikeasta huollosta ja säännöllisestä puhdistuksesta. 12 TEKNISET TIEDOT Istukka 13 mm ei kiilattu Virtalähde 20 voltin tasavirta Hammaspyörävaihteet 2 nopeutta Pyörimisnopeus 0-450 / 0-1800 min-1 Vääntövoiman asetukset 23+1 asemaa Vääntö 50 Nm (MAKS.) 13 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=5) Äänenpainetaso LpA 76 dB(A) Äänitehotaso LwA 87 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso): Max 2,9 m/s² K = 1,5 m/s²POWDP15100 FI Copyright © 2021 VARO S i v u | 12 www.varo.com 14 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

• Työkalusi on ladattava vähintään kerran kuukaudessa, jotta voidaan varmistaa tämän työkalun optimaalinen käyttö.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

• Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWDP15100 FI Copyright © 2021 VARO S i v u | 13 www.varo.com 16 VAATIMUSTENMUKAISUUSVAKUUTUS VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Porata 20V Tavaramerkki: PowerPlus Malli: POWDP15100 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN62841-1 : 2015 EN62841-2-1 : 2018 EN55014-1 : 2017 EN55014-2 : 2015 Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V. Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta, Ludo Mertens Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja 24/03/2021, Lier - BelgiumPOWDP15100 EL Copyright © 2021 VARO Σ ε λ ί δ α | 1 www.varo.com 1 ΕΦΑΡΜΟΓΗ p. 3
