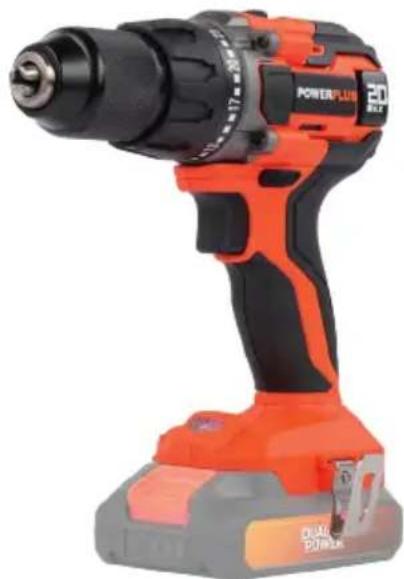

POWDP15100 - бормашина PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Безжична бормашина/винтоверт
Марка	PowerPlus
Модел	POWDP15100
Захранване	Li-Ion 20 V батерия (не е включена)
Тип патрон	Безключов патрон 13 мм
Скорост на празен ход	0-450 / 0-1800 min⁻¹ (2 скорости)
Макс. въртящ момент	50 Nm
Брой позиции на въртящия момент	23+1
Селектор на скорост	2 механични скорости
Посока на въртене	Ляво/дясно с централен блокиращ механизъм
Осветление	Вграден LED светлина
Дръжка	Мек TPR (термопластичен каучук) покритие
Тегло	Приблизително 1,2 kg (без батерия)
Ниво на звуково налягане (LpA)	76 dB(A)
Ниво на звукова мощност (LwA)	87 dB(A)
Вибрации (обща стойност)	≤ 2,9 m/s²
Предназначение	Пробиване и завиване в дърво, метал, пластмаса и зидария (непрофесионална употреба)
Гаранция	36 месеца (изключвайки батерии, зарядно, аксесоари и нормално износване)
Съдържание на опаковката	1 бормашина, 1 ръководство за потребителя
Индикатор за зареждане на батерията	3 LED светлини на батерията
Клип за колан	Да

Често задавани въпроси - POWDP15100 PowerPlus

Какви видове материали мога да пробивам с PowerPlus POWDP15100?

Можете да пробивате дърво, метал, пластмаса и зидария. За зидария използвайте подходящ свредел. Уредът не е предназначен за интензивна професионална употреба.

Как да заредя батерията на бормашината?

Използвайте само посочения зарядно от производителя. Включете зарядното в контакт, поставете батерията. Мигаща червена светлина показва зареждане, зелена непрекъсната - заредена. Не зареждайте при температура под 4°C или над 40°C.

Как да настроя въртящия момент?

Завъртете пръстена за регулиране на въртящия момент, разположен зад патрона. Номерираните позиции предлагат нарастващ въртящ момент. За пробиване изберете позиция за пробиване (символ бормашина). Настройте момента според винта и материала.

Какво да направя, ако бормашината не стартира?

Проверете дали батерията е заредена и поставена правилно. Уверете се, че превключвателят за посока на въртене не е в централна позиция (блокировка). Ако проблемът продължава, свържете се с отдела за обслужване на клиенти.

Как да сменя скоростта на въртене?

Използвайте двустепенния селектор, разположен отгоре на уреда. Позиция 1 = бавна скорост (0-450 об/мин) за висок въртящ момент, позиция 2 = бърза скорост (0-1800 об/мин) за бързо пробиване. Никога не сменяйте скоростта, когато моторът работи.

Как да поддържам бормашината?

Почиствайте редовно вентилационните отвори с мека кърпа, за да избегнете прегряване. Не използвайте разтворители. Съхранявайте уреда на сухо място. При повреда се обърнете към оторизиран сервиз.

Мога ли да използвам бормашината с батерия от друга марка?

Не, използвайте само батерии PowerPlus, съвместими с този модел. Използването на други батерии може да доведе до риск от нараняване или пожар.

Как да обърна посоката на въртене?

Превключвателят за посока на въртене се намира над спусъка. Преместете го наляво за въртене по часовниковата стрелка (завиване), надясно за обратно въртене (отвиване). Поставете го в централна позиция, за да блокирате спусъка.

Бормашината доставя ли се с батерия?

Не, бормашината се продава без батерия и зарядно (модел POWDP15100). Трябва да ги закупите отделно. Проверете съвместимостта с батерии PowerPlus 20 V.

Каква е гаранцията на бормашината?

Гаранцията е 36 месеца от датата на закупуване. Тя покрива дефекти на материалите и производството, но изключва батерии, зарядни устройства, аксесоари, нормално износване и повреди поради неправилна употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP15100 PowerPlus

5.4 Използване и грижи за електроинструмента ....5

8.3 Пръстен за настройване на въртящия момент (2) 8

8.4 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (6)....8

8.5 променлива скорост 8

8.6 Селектор на скоростта (3)....9

8.7 Светодиодна лампичка (7) 9

8.8 Мека ръкохватка от TPR....9

9 РАБОТА....9

9.1 Зареждане на акумулаторната батерия....9

9.1.1 Индикация на зареждането (Fig 1)....9

9.2 Индикатор на зареждането (Фиг. 1а)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP15100 BG

9.3 Вкарване и изваждане на батерията (Фиг. 2)....10
9.4 Поставяне и снемане на накрайник или свредло (Фиг. 3)....10
9.5 Превключвател (4)....11
9.5.1 Заключване на превключвателя (Фиг. 4)....11
9.5.2 Посока на въртене (Фиг. 5)....11
9.5.3 Променлива скорост....11
9.6 Настройване на въртящия момент....11
9.7 Селектор на скоростта (Фиг. 6)....11
9.8 Светодиодна лампа (Фиг. 7)....12
10 ПРОБИВАНЕ....12
10.1 Пробиване....12
10.2 Пробиване на дърво....12
10.3 Пробиване на метал....12
11 ПОЧИСТВАНЕ И ПОДДРЪЖКА 13
11.1 Почистване....13
11.2 Поддръжка....13
12 ТЕХНИЧЕСКИ ДАННИ .... 13
13 ШУМ 13
14 ГАРАНЦИЯ....14
15 ОКОЛНА СРЕДА....14
16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 15

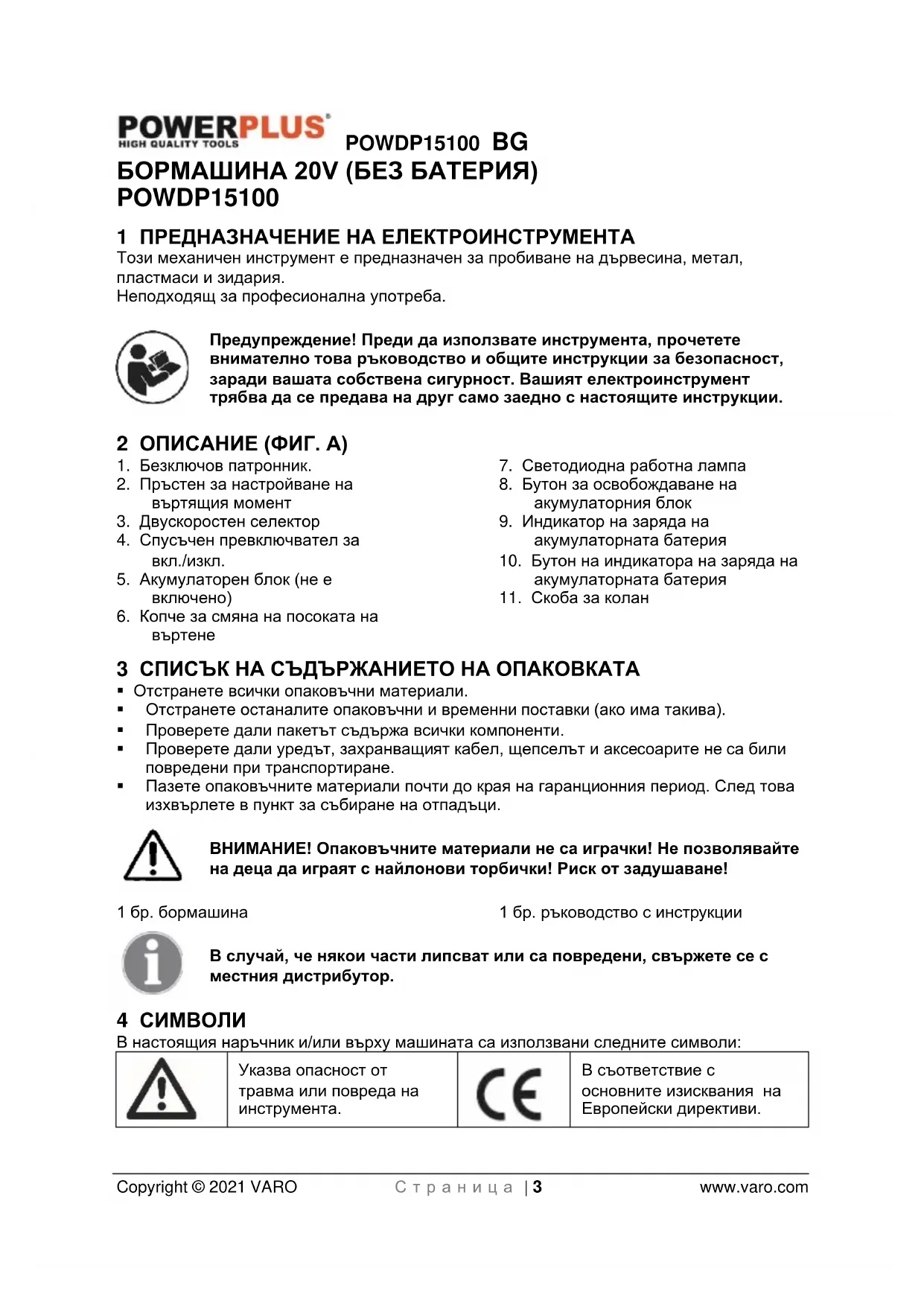

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

Този механичен инструмент е предназначен за пробиване на дървесина, метал, пластмаси и зидария.

Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Безключов патронник.

2. Пръстен за настройване на въртящия момент

3. Двускоростен селектор

4. Спусъчен превключвател за вкл./изкл.

5. Акумулаторен блок (не е включено)

6. Копче за смяна на посоката на въртене

7. Светодиодна работна лампа

8. Бутон за освобождаване на акумулаторния блок

9. Индикатор на заряда на акумулаторната батерия

10. Бутон на индикатора на заряда на акумулаторната батерия

11. Скоба за колан

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

- Отстранете всички опаковъчни материали.

- Отстранете останалите опаковъчни и временни поставки (ако има такива).

■ Проверете дали пакетът съдържа всички компоненти.

- Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.

- Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 бр. бормашина

1 бр. ръководство с инструкции

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указва опасност от травма или повреда на инструмента.		В съответствие с основните изисквания на Европейски директиви.
	Преди да използвате машината, прочетете ръководството.		Клас II – Машината е с двойна изолация; порадитова заземителен проводник не е необходим. (само за зарядното устройство)
	Околна температура 40°C макс. (само за акумулаторната батерия)		Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.
	Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.		Не изгаряйте акумулаторната батерия или зарядното устройство.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

POWDP15100 BG

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

- Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

- Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

- Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

- Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

- Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

POWDP15100 BG

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

• Презареждайте само с определеното от производителя зарядно устройство.
  Зарядно устройство, което е подходящо за един тип акумулаторна батерия може да създаде риск от пожар, когато се използва с друга зарядна батерия.
• Използвайте електроинструменти само със специфично обозначени акумулаторни батерии. Употребата на всякакви други акумулаторни батерии може да създаде опасност от нараняване или пожар.
• Когато акумулаторната батерия не се използва, дръжте я настрана от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да направят връзка между едната клема и другата. Свързване на късо едната с другата клема може да предизвика изгаряния или пожар.
• При условия на злоупотреба, течност може да се изхвърли от батерията; предотвратете контакт. Ако инцидентно възникне контакт, изплакнете с вода. Ако течност влезе в контакт с очите, потърсете допълнително медицинска помощ. Течност изхвърлена от батерията може да предизвика раздразнение или изгаряния.
• Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредени или модифицирани батерии могат да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.
• Не излагайте акумулаторната батерия или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130 °C може да предизвика експлозия.
• Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния обхват определен в инструкциите. Неправилното зареждане или при температури извън определения диапазон могат да повредят батерията и да увеличат опасността от пожар.

5.6 Сервизно обслужване

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

• Дръжте електрическите инструменти за изолираните ръкохватки, когато има опасност режещият инструмент да влезе в контакт със скрито окабеляване. При контакт с кабел под напрежение неизолираните метални части на инструмента могат да причинят токов удар на оператора.
• Не докосвайте бургията преди да изстине. Бургиите се нагорещяват силно при работа и могат да ви изгорят.
• Пазете етикетите и табелките на инструмента. Те съдържат важна информация за безопасна работа. Ако текстът не се чете или липсва, обърнете се към Harbor Freight Tools за подмяна.

POWDP15100 BG

- Избягвайте неволно включване на инструмента. Подгответе се за работа, преди да включите инструмента.

- Не оставяйте инструмента, преди напълно да е спрял. Движещите се части могат да влязат в контакт с повърхността и да го завъртят неконтролирано.

- При работа с ръчен електрически инструмент го дръжте с две ръце, за да овладеете началния въртяш момент.

- Не оставяйте без надзор инструмента при включена акумулаторна батерия. След приключване на работата изключете инструмента и свалете акумулаторната батерия.

- Зарядното устройство се нагрява при работа. При липса на подходяща вентилация, електрически дефект или висока околна температура, зарядното устройство може да се нагрее до такава степен, че да създаде опасност от пожар. Не поставяйте зарядното устройство върху горима повърхност. Не закривайте вентилационните отвори на зарядното устройство. Никога не поставяйте зарядното устройство върху килим или может - те са не само запалими, но и пречат на достъпа на въ воздух до вентилационните отвори под зарядното устройство. Поставете зарядното устройство върху стабилна, устойчива и негорима повърхност (метална работна маса или бетонен под) най-малко на 30 см. встрани от всички останали запалими обекти, например пердета или стени. Оборудвайте помещението с пожарогасител и пожарен датчик за дим. Проверявайте често включеното зарядно устройство и акумулаторната батерия.

■ Този продукт не е играчка. Съхранявайте инструмента извън обсега на деца.

- Предупрежденията, предпазните мерки и инструкциите по експлоатация в това ръководство не изчерпват всички възможни условия и ситуации, които могат да възникнат. Здравият разум и вниманието са фактори, които не могат да бъдат вградени в продукта - те са задължение и отговорност на оператора.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
■ Не съхранявайте на места, където температурата може да превиши 40 °C.
■ Зареждайте само при околни температури между 4 °C и 40 °C.
- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

POWDP15100 BG

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте долните инструкции:

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

■ Не се опитвайте да зареждате непрезареждащи се батерии.
■ Ако кабелите са дефектни, заменете ги веднага.
- Не излагайте на въздействието на вода.
- Не отваряйте зарядното устройство.
▪ Не пробивайте зарядното устройство.
- Зарядното устройство е предназначено само за работа на закрито.

8 МЕХАНИЗМИ

• Литиево-йонните батерии са с по-добро съотношение между капацитет и тегло (повече мощност при по-малко тегло, по-компактна батерия)
• Няма ефект на запаметяване (загуба на капацитет след няколко цикъла на зареждане и изтощаване), както е при другите типове батерии. (Ni-Cd, Ni-MeH ..)
• Ограничен саморазряд (виж също така раздел „Съхранение").

8.2 Безключов патронник (1)

Бормашината ви разполага с безключов патронник, който позволява да затягате и освобождавате на ръка свредлата от челюстите на патронника.

8.3 Пръстен за настройване на въртящия момент (2)

Бормашината е снабдена с пръстен на настройване на въртящия момент. Той ви дава възможност да изберете желания въртящ момент в зависимост от дейността, която ще изпълнявате (пробиване или завинтване на различни винтове в различни материали).

Правилната настройка зависи от типа на материала и размера на винта, който използвате.

8.4 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (6)

Машината разполага с избирач на посоката на въртене напред или назад, който е поставен над спусъка на прекъсвача.

ВНИМАНИЕ: За да предотвратите повреждане на предавателния механизмъм, винаги изчаквайте патронникът да спре напълно преди да промените посоката на въртене или да изберете друга скорост (HI-LO – голяма или малка). Натиснете спусъка на прекъсвача, за да спрете машината.

8.5 променлива скорост

Акумулаторната ви бормашина разполага с превключвател за промяна на скоростта. Скоростта на въртене и въртящият момент се увеличават в съответствие с упражнения върху спусъка натиск. Бормашината има електрическа спирачка и, при отпускане на спусъка, двигателят спира.

8.6 Селектор на скоростта (3)

Акумулаторната ви машина разполага с двускоростен предавателен механизмъм, предназначен за пробиване или завинтване LO (Low) (малка) или HI (High) (голяма) скорост. Отгоре на машината е разположен плъзгач, с който се избира или малка LO (Low), или голяма HI (High) скорост.

8.7 Светодиодна лампичка (7)

Акумулаторната ви бормашина е снабдена със светодиодна лампичка в предната част, над блока на акумулаторната батерия.

8.8 Мека ръкохватка от TPR

Акумулаторната ви бормашина е снабдена с мека ръкохватка от TPR и защитни принадлежности. Термопластичната гума (TPR) е еластичен, ударопоглъщащ и безопасен за околната среда материал (рециклиращ се).

9 РАБОТА

9.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете работа.

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на закрито.

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.

Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем.

Не поставяйте зарядното устройство в зона с повишена температура или на студено.

Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство.

Забележка:

• Оставете акумулаторния блок да се охлади напълно преди зареждане.
• Проверете акумулаторния блок преди зареждане, не зареждайте акумулаторен блок с пукнатини или течове.

9.1.1 Индикация на зареждането (Fig 1)

Свържете зарядното устройство към контакта

• Постоянно зелено: готовност за зареждане
  ■ Мигащо червено: зареждане
• Постоянно зелено: заредено
• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство

POWDP15100 BG

Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съответства напълно на зарядното устройство.

• Проверявайте често включеното зарядното устройство и акумулаторната батерия
• След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.
• Оставете акумулаторната батерия да изстине, преди да я използвате.
• Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

9.2 Индикатор на зареждането (Фиг. 1а)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (10). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:

Светят трите светодиода: Акумулаторната батерия е напълно заредена

Светят два светодиода: Акумулаторната батерия е заредена на 60%

Свети един светодиод: Акумулаторната батерия е почти разредена

9.3 Вкарване и изваждане на батерията (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Хванете инструмента с едната ръка и акумулаторната батерия (5) с другата.
• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

9.4 Поставяне и снемане на накрайник или свредло (Фиг. 3)

Тази бормашина има безключов патронник, който предотвратява разхлабването на накрайника или свредлото.

- Хванете здраво с едната ръка акумулаторната бормашина за меката ръкохватка.

POWDP15100 BG

• Завъртете пръстен А обратно на часовниковата стрелка с другата си ръка, докато патронникът на бормашината се отвори достатъчно, за да приеме инструмента.
  ■ Вкарайте свредлото или накрайника за винтове в патронника на бормашината.
• Завъртете пръстена А по часовниковата стрелка, докато инструментът бъде затегнат пътно.

Снемете инструмента в обратната последователност.

9.5 Превключвател (4)

Включването и изключването на бормашината се извършва чрез натискане и отпускане на спусъка на превключвателя.

9.5.1 Заключване на превключвателя (Фиг. 4)

Спусъкът на превключвателя може да бъде заключен в положение Изкл.

Така се намалява вероятността за случайно включване, когато инструментът не се използва. За да заключите спусъка на превключвателя, поставете селектора на посоката на въртене в централно положение.

9.5.2 Посока на въртене (Фиг. 5)

Посоката на въртене се управлява от селектор, разположен над спусъка на превключвателя.

9.5.2.1 Въртене по часовниковата стрелка:

Надясно: За да изберете преден ход на въртене, отпуснете прекъсвача за вкл/изкл и избутайте лоста за преден/заден ход към лявата страна на инструмента.

9.5.2.2 Въртене обратно на часовниковата стрелка:

Наляво: За да изберете заден ход на въртене, избутайте лоста към дясната страна на инструмента.

9.5.3 Променлива скорост

Този инструмент има превключвател за променлива скорост, който осигурява по-висока скорост и въртящ момент при усилване на натиска върху превключвателя.

Скоростта се контролира чрез силата на натискане върху спусъка на превключвателя.

9.6 Настройване на въртящия момент

Въртящият момент се настройва чрез завъртане на пръстена за настройване; въртящият момент е по-голям, когато настройката на въртящия момент е в по-висока позиция. Въртящият момент е по-малък, когато пръстенът е настроен в ниска позиция,

като позиция "1" означава най-ниската, а "2" означава най-високата настройка.

Въртящият момент се настройва с тази настройка според различните винтове и материали - ако винтът е дълъг и материалът е твърд, можете да настроите по-голям въртящ момент.

9.7 Селектор на скоростта (Фиг. 6)

ЗАБЕЛЕЖКА: Маркировка "1" е позиция за ниска скорост, а маркировка "2" е позицията за висока скорост, които са щамповани на бутона на двускоростния селектор.

Бормашината има двускоростно задвижване проектирано за пробиване на 1 (НИСКА) или 2 (ВИСОКА) скорост. Двускоростният селектор е разположен в горната част на бормашината и служи за избiranе на ниска или висока скорост. Ако избутате бутона напред и изберете диапазона на ниски скорости, скоростта ще намалее, но ще предостави по-голяма мощност и въртящ момент. Ако използвате бормашината в диапазона на високите скорости, скоростта ще нарасне, но ще предостави по-ниска мощност и въртящ момент. Използвайте ниската скорост за приложения с висока мощност и въртящ момент, а високата скорост за приложения с бързо пробиване.

Важно: НИКОГА не настройвайте двускоростния селектор докато бормашината работи. Винаги я изчаквайте първо да спре напълно.

Светодиодната работна лампа може да свети преди включване на двигателя, ако натиснете ключа леко, което ще освети работната зона за предварителна проверка, и ще остане да свети и по време на работа.

ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към коедо и да било лице или предмет освен към работния детайл.

Не насочвайте преднамерено лъча към хора и се уверете, че той няма да бъде насочен към окото на човек за по-продължително от 0,25 сек.

10 ПРОБИВАНЕ

10.1 Пробиване

Преди употреба за пробиване настройката на въртящия момент трябва да бъде

поставена в позицията обозначена със свредло "

При пробиване на твърда, гладка повърхност използвайте пробой, за да маркирате центъра на желаното положение на отвора. Това ще предотврати изплъзване на свредлото от центъра на отвора при започване на пробиването. Дръжте машината здраво и поставете края на свредлото или накрайника в детайла като упражнявате само достатьчно натиск, за да поддържате пробиването с накрайника. Не прилагайте странична сила, за да удължите отвора.

10.2 Пробиване на дърво

За максимальна ефективност използвайте високоскоростни стоманени накрайници за пробиване на дърво. Завъртете пръстена за настройка на въртящия момент на бормашината до желаната стойност. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Увеличете скоростта, когато накрайникът задълбае в материала. При пробиване през отвори поставете дървено блокче зад работния детайл, за да предотвратите появата на неравни или назъбени ръбове от задната страна на отвора.

10.3 Пробиване на метал

За максимальна ефективност използвайте високоскоростни стоманени накрайници за пробиване на метал или стомана. Завъртете пръстена за настройка на въртящия момент на бормашината до желаната стойност. Започнете да пробивате при много ниска скорост, за да предотвратите изплъзването на накрайника от началната точка. Поддържайте стойности на скоростта и натиска, които позволяват рязане без прегряване на накрайника.

Прилагането на прекалено силен натиск ще:

■ Прегрее бормашината
- Износи лагерите
- Огъне или изгори накрайниците
- Доведе до получаване на отвори, изместени от центъра или с неправилна форма При пробиване на големи отвори в метал се препоръчва първо да работите с малък накрайник, а след това да довършите отвора с голям накрайник. Освен това е добре да смажете накрайника, за да подобрите пробиването и да увеличите срока на експлоатация на накрайника.

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• На вентилационните отвори не трябва да има прах и мръсотия.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н.
  Тези разтворители могат да повредят пластмасовите части.

11.2 Поддръжка

Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.

12 ТЕХНИЧЕСКИ ДАННИ

Патронник	13 мм безключов
Захранване	20V постоянен ток
Предавателен механизмъм	2- скоростен
Ъглова скорост на въртене	0-450 / 0-1800 min-1
Настройки на въртящия момент	23+1 положения
Въртящ момент	50 Nm (MAX.)

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=5)

Ниво на звуковото налягане LpA	76 dB(A)
Ниво на звуковата мощност LwA	87 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

Макс. 2,9 м/с²

K = 1,5 ~m / c^2

14 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски серверен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, спедователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.
• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

15 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO - Vic. Van Rompuy N.V. –. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Martens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията 24/03/2021, Lier - Belgium
