Produkttype	Trådløs bore-/skruemaskine
Mærke	PowerPlus
Model	POWDP15100
Strømforsyning	Li-Ion batteri 20 V (medfølger ikke)
Pattentype	Nøglefri patrone 13 mm
Tomgangshastighed	0-450 / 0-1800 min⁻¹ (2 hastigheder)
Maks. drejningsmoment	50 Nm
Antal drejningsmomentindstillinger	23+1
Hastighedsvælger	2 mekaniske hastigheder
Rotationsretning	Venstre/højre med midterlås
Belysning	Indbygget LED-lampe
Håndtag	Blødt TPR-greb (termoplastisk gummi)
Vægt	Cirka 1,2 kg (uden batteri)
Lydtryksniveau (LpA)	76 dB(A)
Lydeffektniveau (LwA)	87 dB(A)
Vibrationer (totalværdi)	≤ 2,9 m/s²
Tilsigtet brug	Boring og skruning i træ, metal, plast og murværk (ikke professionel brug)
Garanti	36 måneder (undtagen batterier, oplader, tilbehør og normal slitage)
Pakkens indhold	1 boremaskine, 1 brugsanvisning
Batteriniveauindikator	3 LED på batteriet
Bælteclips	Ja

Ofte stillede spørgsmål - POWDP15100 PowerPlus

Hvilke typer materialer kan jeg bore i med PowerPlus POWDP15100?

Du kan bore i træ, metal, plast og murværk. Til murværk skal du bruge et egnet bor. Maskinen er ikke beregnet til intensiv professionel brug.

Hvordan oplader jeg boremaskinens batteri?

Brug kun den oplader, der er specificeret af producenten. Slut opladeren til en stikkontakt, indsæt batteriet. Rød blinkende lys indikerer opladning, grønt fast lys indikerer fuld opladning. Oplad ikke ved en rumtemperatur under 4°C eller over 40°C.

Hvordan indstiller jeg tilspændingsmomentet?

Drej momentindstillingsringen bag patronten. De nummererede positioner giver stigende moment. Til boring skal du vælge borepositionen (bor-symbol). Tilpas momentet efter skruen og materialet.

Hvad gør jeg, hvis boremaskinen ikke starter?

Kontrollér, at batteriet er opladet og korrekt isat. Sørg for, at rotationsretningskontakten ikke står i midterposition (låst). Hvis problemet fortsætter, kontakt kundeservice.

Hvordan skifter jeg hastighed?

Brug tohastighedsvælgeren på toppen af maskinen. Position 1 = lav hastighed (0-450 o/min) for højt moment, position 2 = høj hastighed (0-1800 o/min) for hurtig boring. Skift aldrig hastighed, mens motoren kører.

Hvordan vedligeholder jeg boremaskinen?

Rengør regelmæssigt ventilationsåbningerne med en blød klud for at undgå overophedning. Brug ikke opløsningsmidler. Opbevar maskinen et tørt sted. Få den repareret af en autoriseret fagmand ved fejl.

Kan jeg bruge boremaskinen med et batteri fra et andet mærke?

Nej, brug kun PowerPlus-batterier, der er kompatible med denne model. Brug af andre batterier kan medføre risiko for personskade eller brand.

Hvordan skifter jeg rotationsretning?

Rotationsretningskontakten sidder over aftrækkeren. Skub den til venstre for højrerotation (skrue), til højre for venstrerotation (skrue ud). Sæt den i midterposition for at låse aftrækkeren.

Følger der et batteri med boremaskinen?

Nej, boremaskinen sælges uden batteri og oplader (model POWDP15100). Du skal købe dem separat. Kontrollér kompatibilitet med PowerPlus 20 V-batterier.

Hvad er garantien på boremaskinen?

Garantien er på 36 måneder fra købsdatoen. Den dækker materiale- og produktionsfejl, men udelukker batterier, opladere, tilbehør, normal slitage og skader som følge af forkert brug.

BRUGSANVISNING POWDP15100 PowerPlus

9.4 Installere og fjerne en skrutrekker eller et bor (Fig. 3)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP15100 NO

9.5 På/av-bryteren (4) 9
9.5.1 Bryterlås (Fig. 4)....9
9.5.2 Rotasjonsretning: (Fig. 5)....9
9.5.3 Variabel hastighet....9
9.6 Justering av dreiemoment 10
9.7 To-trinns hastighetsvelger (Fig. 6)....10
9.8 LED-lys (Fig. 7)....10
10 BORE....10
10.1 Boring.... 10
10.2 Boring i tre 10
10.3 Boring i metall.... 10
11 RENGJ∅RING OG VEDLIKEHOLD 11
11.1 Rengjøring....11
11.2 Vedlikehold 11
12 TEKNISKE DATA.... 11
13 ST∅Y 11
14 GARANTI....12
15 MILJ∅ 12
16 SAMSVARSERKLÆRING....13

BORMASKIN 20V(UTEN BATTERI)

POWDP15100

1 BRUKSOMRÅDE

Bruk batteri og lader kun i lukkede rom.

Batteri og lader må ikke brennes.

5 GENERELLE SIKKERHETSADVARSLER

- Ved feil behandling kan batteriet lekke væske. Unngå å komme i kontakt med denne. Hvis du utilsiktet kommer i kontakt med batterivæsken, må du umiddelbart skylle godt med rent vann. Hvis du får væsken i øynene, må du dessuten kontakte lege. Væsken fra batteriet kan forårsake hudirritasjon eller sår.

- Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan være upålitelige og kan forårsake brann, eksplosjon eller personskade.

■ Dette produktet er ikke en leke. Oppbevares utenfor barns rekkevidde.

Fordeler med Li-ion batterier:

Boret har en nøkkelfri chuck hvor du kan trekke til eller løsne boret for hånd i chuckkjevene.

8.3 Momentjusteringsring (2)

■ Lyser grønt: klar til lading
■ Blinker rødt: lading
■ Lyser grønt: ladet
■ Lyser grønt og rødt: batteri eller lader skadet

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lys er tent: Batteriet er fulladet

2 LED-lys er tent: Batteriet er 60 % ladet

1 LED-lys er tent: Batteriet er nesten utladet

9.4 Installere og fjerne en skrutrekker eller et bor (Fig. 3)

Bormaskinen har en nøkkelfri borpatron som holder skrutrekkeren eller boret.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

1 ANVENDELSE 3
2 BESKRIVELSE (FIG. A) 3
3 MEDF∅LGENDE INDHOLD 3
4 SYMBOLER....3
5 GENERELLE SIKKERHEDSFORSKRIFTER ....4
5.1 Arbejdsområde 4
5.2 Elektrisk sikkerhed 4
5.3 Personlig sikkerhed....4
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5
5.5 Anvendelse og vedligeholdelse af batteriværktøjet 5
5.6 Service....6

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER 6

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE 6

7.1 Batterier....6
7.2 Opladere....7
8 KOMPONENTER 7
8.1 Li-ion-batteri (5) 7
8.2 Nøglefri borepatron (1)....7
8.3 Justeringsring til drejningsmoment (2)....7
8.4 Valganordning til fremad/bagud kørsel (valganordning til venstre/højre rotation) (6)....7
8.5 Regulerbar hastighed....8
8.6 Omskiftningsknap til hastighedsvalg (3)....8
8.7 Led-lys (7)....8
8.8 Blødt tpr-håndtag....8
9 BETJENING 8
9.1 Opladning af batteripakken....8
9.1.1 Opladningsindikation (Fig. 1)....8
9.2 Batterikapacitetsindikator (fig. 1a)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP15100 DA

9.3 Indsættelse og udtagning af batteriet (Fig. 2)....9
9.4 Indsætning og fjernelse af bit og bor (fig. 3)....9
9.5 Aftrækker (4) 9
9.5.1 Låseknap (Fig. 4)....9
9.5.2 Rotationsretning (Fig. 5) 9
9.5.3 Variabel hastighed....10
9.6 Justering af drejningsmomentet....10
9.7 Hastighedsvælger (Fig. 6)....10
9.8 LED-lampe (Fig. 7)....10
10 BORING....11
10.1 Boring....11
10.2 Boring i træ....11
10.3 Boring i metal....11
11 RENG∅RING OG VEDLIGEHOLDELSE ...... 11
11.1 Rengøring....11
11.2 Vedligeholdelse 11
12 TEKNISKE DATA....12
13 ST∅J....12
14 GARANTI....12
15 MILJ∅ 13
16 KONFORMITETSERKLÆRING....13

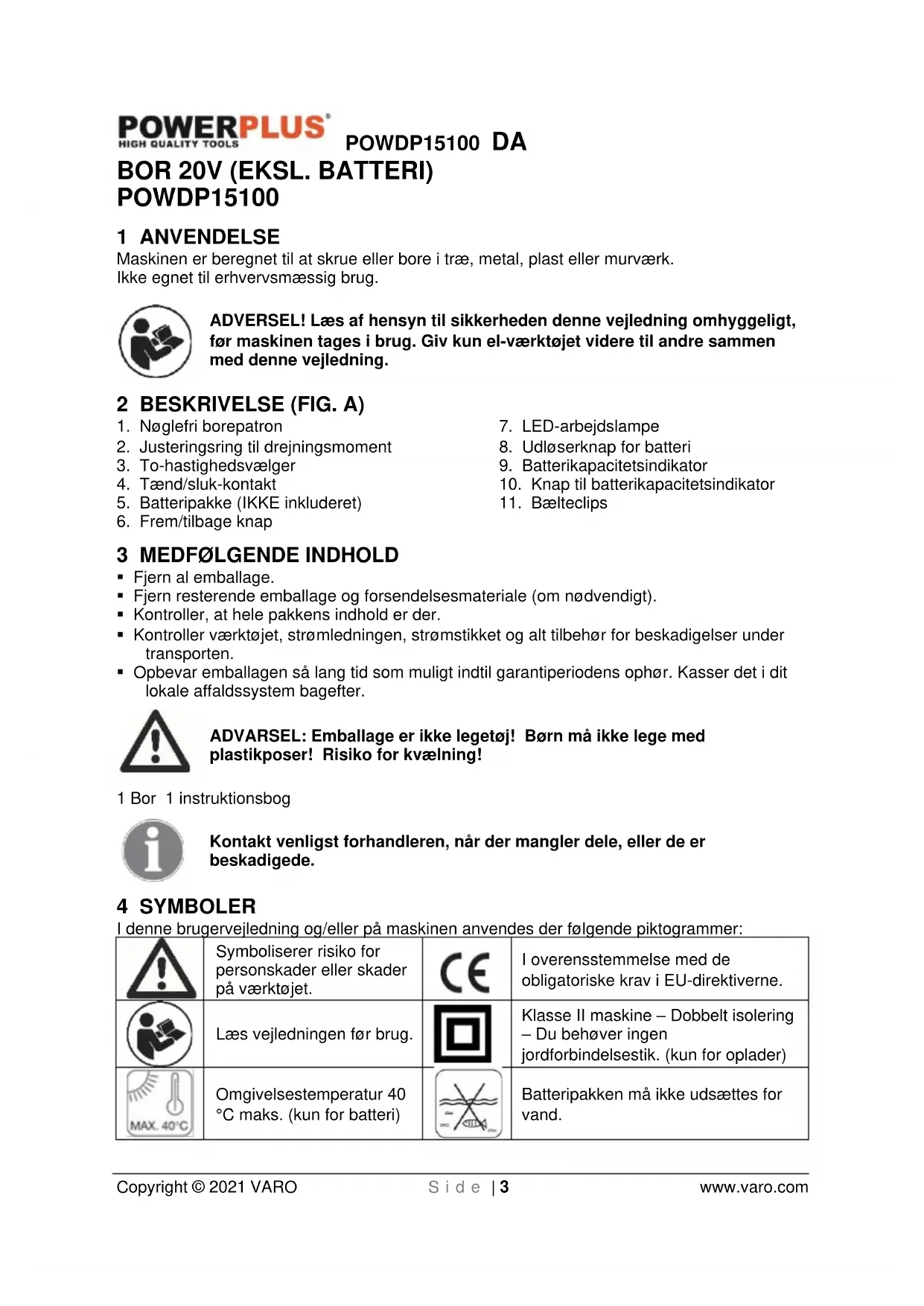

BOR 20V (EKSL. BATTERI)

POWDP15100

1 ANVENDELSE

Maskinen er beregnet til at skrue eller bore i træ, metal, plast eller murværk.

Ikke egnet til erhvervsmæssig brug.

ADVERSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Nøglefri borepatron
2. Justeringsring til drejningsmoment
3. To-hastighedsvælger
4. Tænd/sluk-kontakt
5. Batteripakke (IKKE inkluderet)

6. Frem/tilbage knap

7. LED-arbejdslampe

8. Udløserknap for batteri
9. Batterikapacitetsindikator
10. Knap til batterikapacitetsindikator
11. Bælteclips

3 MEDF∅LGENDE INDHOLD

• Fjern al emballage.
• Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
• Kontroller, at hele pakkens indhold er der.
• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 Bor 1 instruktionsbog

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Læs vejledningen før brug.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. (kun for oplader)
	Omgivelsestemperatur 40 °C maks. (kun for batteri)		Batteripakken må ikke udsættes for vand.

Brug kun batteriet og opladeren i lukkede rum.

Brænd ikke batteripakken eller opladeren.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

POWDP15100 DA

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Anvendelse og vedligeholdelse af batteriværktøjet

• Genoplad kun med den oplader, der er angivet af producenten. En oplader, som er beregnet til én slags batteripakke, kan udgøre en brandrisiko når den anvendes til et andet batteri.
• Brug kun el-værktøjet sammen med specielt angivne batteripakker. Brug af andre batteripakker kan udgøre en risiko for skader og brand.
• Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe en forbindelse mellem to terminaler. Hvis batteripolerne kortsluttes, kan det forårsage skader eller brand.
• Ved forkert anvendelse kan der komme væske ud af batteriet; undlad at berøre denne. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle efter med vand. Hvis du får væsken i øjnene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.
• Brug ikke en batteripakke eller et værktøj, der er beskadiget eller blevet ændret. Beskadigede eller modificerede batterier kan udvise en uforudsigelig adfærd, der resulterer i brand, eksplosion eller risiko for personskade.
• Udsæt ikke en batteripakke eller værktøj for brand eller for høj temperatur. Udsættelse for brand eller temperatur over 130 °C kan forårsage eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke batteriet eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller ved temperaturer

5.6 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER

- Hold elværktøjet på de isolerede gribeoverflader, når du udfører et arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte ledninger. Hvis værktøjet kommer i kontakt med en strømførende ledning, bliver metaldele på værktøjet strømførende og giver brugeren elektrisk stød.

- Lad bitten køle af, inden du rører, skifter eller justerer den. Bitten bliver ekstremt varm under brugen, og du kan brænde dig.

- Lad mærkater og typeskilte sidde på værktøjet. De indeholder vigtige sikkerhedsoplysninger. Hvis de er ulæselige eller mangler, bedes du kontakte Harbor Freight Tools for at få dem udskiftet.

- Undgå utilsigtet start. Forbered arbeidet, inden du tænder værktøjet.

- Læg ikke værktøjet fra dig, inden det er standset helt. Bevægelige dele kan gribe fat i overfladen, hvorved du kan miste kontrollen over værktøjet.

- Når du bruger et håndholdt elværktøj, skal du holde godt fast i værktøjet med begge hænder for at klare startmomentet.

- Efterlad ikke værktøjet uden opsyn, mens batteripakken er tilsluttet. Sluk for værktøjet, og fjern batteripakken, inden du går væk fra værktøjet.

- Batteriopladeren bliver varm under brugen. Varmen fra opladeren kan blive så høj, at der opstår brandfare, hvis der ikke er tilstrækkelig ventilation, hvis der er en elektrisk defekt, eller hvis den bruges i varme omgivelser. Placer ikke opladeren på en brændbar overflade. Opladerens udluftningsåbninger må ikke blokeres. Undgå især at placere opladeren på tæpper; de er ikke kun brændbare, de blokerer også udluftningsåbningerne under opladeren. Placer opladeren på en stabil, solid og ikke-brændbar overflade (som f.eks. en stabil arbejdsbænk af metal eller et cementgulv) mindst 30 cm fra alle brændbare genstande såsom gardiner eller vægge. Sørg for at have en brandslukker eller en røgdetektor i nærheden. Overvåg oplader og batteripakke regelmæssigt under opladningen.

- Produktet er ikke legetøj. Opbevares utilgængeligt for børn.

- De advarsler, forholdsregler og instruktioner, der beskrives i denne manual, kan ikke dække alle forhold og situationer, der måtte opstå. Brugeren skal forstå, at almindelig fornuft og forsigtighed ikke kan implementeres i dette produkt, men skal komme fra brugeren selv.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til denne maskine.

7.1 Batterier

- Må aldrig åbnes – uanset grund.

- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miliget".

- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

POWDP15100 DA

- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering , der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:

–Tør forsigtigt væsken af med en klud. Undgå hudkontakt.

- I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.

√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.

√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
• Defekte ledninger skal udskiftes øjeblikkeligt.
• Må ikke udsættes for vand.
• Opladeren må ikke åbnes.
• Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 KOMPONENTER

8.1 Li-ion-batteri (5)

Fordele ved Li-ion-batterier:

• Li-ion-batterier har højere kapacitet kontra vægt (mere kraft og mindre vægt, mere kompakt batteri)
• Ingen hukommelseseffekt (kapacitetstab efter mange gange opladnings-/afladnings-cyklusser) som ved andre typer batterier. (Ni-Cd, Ni-MeH ..).
  ■ Begrænset selvafladning. (se også kapitlet: Opbevaring)

8.2 Nøglefri borepatron (1)

Boret har en nøglefri borepatron, som kan bruges til at stramme eller løsne borehovedet i borepatronens gevind.

8.3 Justeringsring til drejningsmoment (2)

Boret har en justeringsring til drejningsmoment, som gør at du kan vælge det ønskede drejningsmoment alt afhængig af, hvilken opgave du skal udføre (bore forskellige slags skruer i forskellige materialer). Den korrekte indstilling afhænger af materialetypen, og hvilken størrelse skrue du anvender.

8.4 Valganordning til fremad/bagud kørsel (valganordning til venstre/højre rotation) (6)

Boret har en valganordning til fremad/bagud kørsel, der er placeret over aftrækkeren.

ADVARSEL: Sørg for at boreskæret er placeret LIGE ind i borepatronens gevind.

Indsæt ikke boreskær i gevindene ved en vinkel, da dette kan forårsage, at boreskæret bliver slynget ud af boret, hvilket kan resultere i alvorlige personskader eller beskadige borepatronen.

POWDP15100 DA

8.5 Regulerbar hastighed

Det ledningsfri bor har en knap til regulering af hastigheden. Rotationshastigheden og drejningsmomentet forhøjes eller formindskes i takt med det tryk, der påføres aftrækkeren. Boret har en elektrisk bremse, så när aftrækkeren slippes, stopper borepatronen.

8.6 Omskiftningsknap til hastighedsvalg (3)

Ledningsfri bor har et gear med to hastigheder, som er beregnet til at bore ved LO (1) eller HI (2) hastighed. Der er placeret en skydekontakt i toppen af boret, hvorfra man kan vælge mellem hastigheden LO (1) eller HI (2.

8.7 Led-lys (7)

Det ledningsfri bor er udstyret med et LED-lys foran (over batteripakken).

8.8 Blødt tpr- håndtag.

Det ledningsfri bor er udstyret med blødt TPR-håndtag og beskyttelsesdeles. TPR (Thermoplastic rubber (Termoplastisk gummi)) er elastisk, stødabsorberende og miljøvenligt (genanvendeligt)

9 BETJENING

9.1 Opladning af batteripakken

Batteripakken til dette værktøj leveres i uopladt tilstand for at forebygge eventuelle problemer. Af denne grund skal batteripakken oplades før den første ibrugtagning.

Bemærk: Batterierne vil ikke nå fuld opladning første gang, de bliver opladet. Tillad flere cyklusser før produktet overlades til fulde. Batteriet må kun bruges indendørs.

Efter normal brug kræves ca. 1 times ladetid for, at batteriet er fuldt opladet.

Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem.

Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt opladet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren.

Bemærk:

- Lad batteriet køle helt af, før det oplades.

- Efterse batteriet før opladning. Revnede eller utætte batterier må ikke oplades.

9.1.1 Opladningsindikation (Fig. 1)

Slut opladeren til stikkontakten

■ Lyser grønt: klar til opladning
■ Blinker rødt: oplader
■ Lyser grønt: opladet
- Lyser grønt og rødt: Batteri eller oplader defekt

Bemærk: Hvis batteriet ikke sidder ordentligt, skal du frakoble det og bekræfte, at batteriet er af den rigtige model til denne lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.

• Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet
• Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
• Lad batteripakken køle helt af, inden den bruges.

- Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

Bemærk: Hvis batteriet er varmt efter kontinuerlig brug i værktøjet, skal du lade det køle ned til stuetemperatur, inden det oplades. Dette vil forlænge levetiden på dine batterier.

BEMÆRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger eller fingre, tryk på batteriets udløserknap i og træk batteriet ud på samme tid.

9.2 Batterikapacitetsindikator (fig. 1a)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (10). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er lyser: Batteri fuldt opladet
2 LED'er lyser: Batteri 60 % opladet
1 LED lyser: Batteri næsten afladet

9.3 Indsættelse og udtagning af batteriet (Fig. 2)

ADVARSEL: Før du foretager eventuelle justeringer skal du sikre, at boret er slukket med rotationsretningsomskifteren i midterpositionen.

• Hold værktøjet med en hånd og batteripakken (5) med den anden.
• For at installere: Skyd batteripakken ind i batteriporten, og kontroller, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.
• For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.

9.4 Indsætning og fjernelse af bit og bor (fig. 3)

Denne boremaskine har en selvspændende borepatron, som forhindrer, at en bit eller bor løsner sig.

• Hold soft-grebet på den trådløse boremaskine fast med én hånd.
• Drej den ring A mod uret med den anden hånd, indtil borepatronens åbningen er stor nok til at rumme værktøjet.
• Indsæt bore- eller skruebitten i i borepatronen.
• Drej ring A med uret, indtil værktøjet er spændt stramt.
  Afmonter værktøjet på den omvendte måde.

9.5 Aftrækker (4)

Borene startes og stoppes ved at trykke og slippe aftrækkeren.

9.5.1 Låseknap (Fig. 4)

Aftrækken kan fastlåses i positionen OFF. Dette hjælper til at reducere risikoen for utilsigtet opstart, når boret ikke er i brug. Aftrækkeren fastslåses ved at sætte valganordningen til fremad/bagud kørsel i midterpositionen.

9.5.2 Rotationsretning (Fig. 5)

Rotationsretningen kontrolleres af aftrækkeren som er placeret oven over låseknappen.

9.5.2.1 Rotation med uret:

Højre: Vælg fremadrettet rotation ved at slippe tænd/sluk-knappen og skubbe retningsomskifteren til den højre (R) side af værktøjet.

9.5.2.2 Rotation mod uret:

Venstre: Vælg baglæns rotationsretning ved at skubbe omskifteren til den venstre (L) side af værktøjet.

9.5.3 Variabel hastighed

Dette værktøj har en omkskiftningsknap til hastighedsvalg og drejemoment med øget tryk på aftrækkeren.

Hastigheden kontrolleres ved mængden af tryk der påføres på aftrækkeren.

9.6 Justering af drejningsmomentet

Momentet justeres ved at dreje momentringen. Momentet er større, når drejningsmomentet er indstillet til en højere position. Momentet er mindre, når momentringen indstilles til en lav

position. "1" angiver den laveste og "angkver den højeste.

Drejningsmomentet indstilles ved hjælp af en momentindstilling i henhold til forskellige skruer og andet materiale. Du kan indstille passende moment, hvis skruen er lang og hvis materialet er hårdt, kan du justere anvende en højere indstilling.

9.7 Hastighedsvælger (Fig. 6)

BEMÆRK: Mærket "1" angiver Lav hastighed, mærket "2" er Høj hastighed, og er angivet til hastighedsvælgeren.

Boret har et to-trins gear, der er designet til boring ved 1 (LAV) eller 2 (H∅J) hastighed. Gearvælgeren er placeret på venstre side af boret til valg af enten lav eller høj hastighed. Når du trykker knappen fremad og vælger lavt omdrejningstal, vil hastigheden falde, men vil give større kraft og drejningsmoment. Når du bruger boret i det høje hastighedsområde, stiger hastigheden, men vil give lavere effekt og drejningsmoment. Brug lav hastighed for høj effekt og drejningsmoment og høj hastighed til hurtigt borearbejde.

Vigtigt: Juster aldrig hastighedsvælgeren, mens boret kører. Lad det altid stoppe helt først.

9.8 LED-lampe (Fig. 7)

LED-arbejdslampen kan lyse før motoren kører, hvis du trykker let på knappen, hvilket holder arbejdsområdet oplyst til kontrol, og den lyser også under arbejdet.

ADVARSEL: Kig ikke direkte ind i lyskeglen. Lyskeglen må aldrig rettes mod personer eller andre genstande end arbejdsemnet.

Ret ikke med vilje lyskeglen mod personer og sørg for, at den ikke rettes mod personers øjne i mere end 0,25 s.

10 BORING

10.1 Boring

Før borearbejdet påbegyndes, skal momentet indstilles til boreposition "3".

Ved boring af hårde og glatte overflader, skal du bruge en kørner til at markere den ønskede hulplacering. Dette vil forhindre, at bitten glider ud af hullet, når boringen påbegyndes. Hold godt fast i værktøjet og placer spidsen af boret eller bitten i arbejdsemnet og kun påføre tilstrækkeligt tryk til at bitten fortsætter med at skære. Du må ikke tvinge eller påføre sidetryk for at udvide et hul.

10.2 Boring i træ

Opnå det bedste resultat ved at bruge højhastighedsbor i stål til boring i træ. Drej justeringsringen til drejemoment til den ønskede momentindstilling. Påbegynd boring ved meget lav hastighed for at sikre, at boret ikke glider ud af startpunktet. ∅g hastigheden i takt med at boret bider i materialet. Hvis der skal bores hul igennem, skal der placeres en træblok bag arbejdsemnet for at forebygge takkede og splintrede kanter på bagsiden af hullet.

10.3 Boring i metal

Opnå det bedste resultat ved at bruge højhastighedsbor af stål til boring i metal- og stål. Drej justeringsringen til drejemoment til den ønskede momentindstilling. Påbegynd boring ved meget lav hastighed for at sikre, at boret ikke glider ud af startpunktet. Oprethold en hastighed og et tryk som sikrer boring uden at boret bliver overophedet.

Hvis der påføres for kraftigt tryk:

Overophedes boret

Slides lejerne

Bukkes eller brændes boreskær

Produceres der ujævne huller eller huller som ikke er præcise

Ved boring af store huller i metal, anbefales det, at man først borer med et lille bor, og derefter slutter af med et større bor. Smør endvidere boreskæret med olie for at forbedre boringen og forlænge boreskærets levetid.

11 RENG∅RING OG VEDLIGEHOLDELSE

11.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.
• Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

- Vores maskiner er udviklet til at kunne anvendes i en lang periode med kun et minimum af vedligeholdelse. Vedvarende tilfredsstillende anvendelse afhænger af korrekt vedligeholdelse af maskinen og regelmæssig rengøring.

POWDP15100 DA

12 TEKNISKE DATA

Borepatron	13 mm nøglefri
Spænding	20 Volt DC
Tandhjulsgear	2-hastigheds
Rotationshastighed	0-450 / 0-1800 min-1
Indstillinger for drejningsmoment	23+1 Positioner
Drejningsmoment	50 Nm (MAX.)

13 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=5)

Lydtryksniveau LpA	76 dB(A)
Lydeffektniveau LwA	87 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

Maks 2,9 m/s²

K = 1,5 ~m / s^2

14 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.

15 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÆRING

VARO – Vic. Van Rompuy N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Varemærke: PowerPlus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-2-1 : 2018

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender)

Fördelar med Li-ion batterier:
